前言

為什么要老藥換新湯

作為Android中至關重要的機制之一，十多年來，分析它的文章不斷，大量的內容已經被挖掘過了，所以：

已經對這一機制熟稔于心的讀者，在這篇文章中，看不到新東西了，
但對于還不太熟悉訊息機制的讀者，可以在文章的基礎上，繼續挖一挖，

一般，諸如此類有關Android的訊息機制的文章，經過簡單的檢索和分析，大部分是圍繞：

Handler，Looper，MQ的關系
上層的Handler，Looper、MQ 原始碼分析

展開的，單純的從這些角度學習的話，并不能完全理解訊息機制，

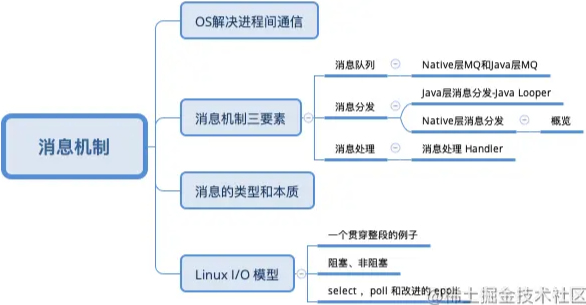

這篇文章本質還是一次腦暴，一來：避免腦暴跑偏，二來：幫助讀者捋清內容脈絡，先放出腦圖：

腦暴：OS解決行程間通信問題

程式世界中，存在著大量的通信場景，搜索我們的知識，解決行程間通信問題有以下幾種方式：

這段內容可以泛讀，了解就行，不影響往下閱讀

管道

普通管道pipe：一種半雙工的通信方式，資料只能單向流動，而且只能在具有親緣關系的行程間使用，
命令流管道s_pipe: 全雙工，可以同時雙向傳輸
命名管道FIFO：半雙工的通信方式，允許在無親緣關系的行程間通信，

訊息佇列 MessageQueue：

訊息的鏈表，存放在內核中并由訊息佇列識別符號標識，訊息佇列克服了信號傳遞資訊少、管道只能承載無格式位元組流以及緩沖區大小受限等缺點，

共享存盤 SharedMemory：

映射一段能被其他行程所訪問的記憶體，這段共享記憶體由一個行程創建，但多個行程都可以訪問，共享記憶體是最快的 IPC 方式，它是針對其他行程間通信方式運行效率低而專門設計的，往往與其他通信機制一同使用，如信號量配合使用，來實作行程間的同步和通信，

信號量 Semaphore：

是一個計數器，可以用來控制多個行程對共享資源的訪問，它常作為一種鎖機制，防止某行程正在訪問共享資源時，其他行程也訪問該資源，實作資源的行程獨占，因此，主要作為行程間以及同一行程內執行緒間的同步手段，

套接字Socket：

與其他通信機制不同的是，它可以通過網路，在不同機器之間進行行程通信，

信號 signal：

用于通知接收行程某事件已發生，機制比較復雜，

我們可以想象，Android之間也有大量的行程間通信場景，OS必須采用至少一種機制，以實作行程間通信，

仔細研究下去，我們發現，Android OS用了不止一種方式，而且，Android 還基于 OpenBinder 開發了 Binder 用于用戶空間內的行程間通信，

這里我們留一個問題以后探究：

Android 有沒有使用 Linux內核中的MessageQueue機制干事情

基于訊息佇列的訊息機制設計有很多優勢，Android 在很多通信場景內，采用了這一設計思路，

訊息機制的三要素

不管在哪，我們談到訊息機制，都會有這三個要素：

訊息佇列
訊息回圈（分發）
訊息處理

訊息佇列，是訊息物件的佇列，基本規則是 FIFO，

訊息回圈（分發），基本是通用的機制，利用死回圈不斷的取出訊息佇列頭部的訊息，派發執行

訊息處理，這里不得不提到訊息有兩種形式：

Enrichment 自身資訊完備
Query-Back 自身資訊不完備，需要回查

這兩者的取舍，主要看系統中生成訊息的開銷和回查資訊的開銷兩者的博弈，

在資訊完備后，接收者即可處理訊息，

Android Framework

Android 的Framework中的訊息佇列有兩個：

Java層 frameworks/base/core/java/android/os/MessageQueue.java

Native層 frameworks/base/core/jni/android_os_MessageQueue.cpp

Java層的MQ并不是 List 或者 Queue 之類的 Jdk內的資料結構實作，

Native層的原始碼我下載了一份 Android 10 的原始碼（https://github.com/leobert-lan/Blog/blob/main/Android/Mechanism/Message/code/android_os_MessageQueue.cpp），并不長，大家可以完整的讀一讀，

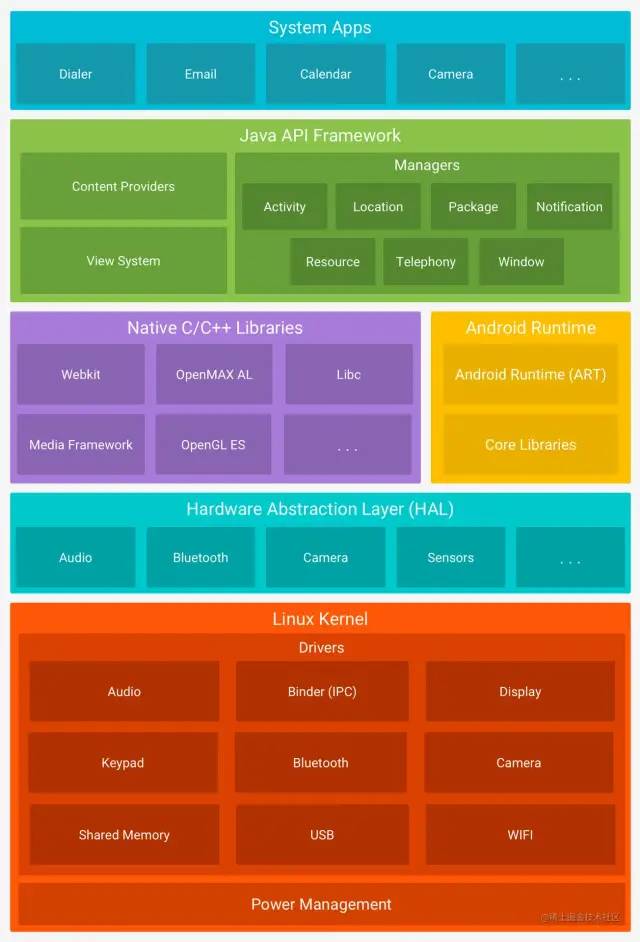

并不難理解：用戶空間會接收到來自內核空間的訊息，從下圖我們可知，這部分訊息先被 Native層獲知，所以：

通過 Native層建立訊息佇列，它擁有訊息佇列的各種基本能力
利用JNI 打通 Java層和 Native層的 Runtime屏障，在Java層映射出訊息佇列
應用建立在Java層之上，在Java層中實作訊息的分發和處理

PS：在Android 2.3那個時代，訊息佇列的實作是在Java層的，至于10年前為何改成了 native實作，推測和CPU空轉有關，筆者沒有繼續探究下去，如果有讀者了解，希望可以留言幫我解惑，

PS:還有一張經典的系統啟動架構圖沒有找到，這張圖更加直觀

代碼決議

我們簡單的閱讀、分析下Native中的MQ原始碼

Native層訊息佇列的創建：



static jlong android\_os\_MessageQueue\_nativeInit(JNIEnv\* env, jclass clazz) {
    NativeMessageQueue\* nativeMessageQueue = new NativeMessageQueue();
    if (!nativeMessageQueue) {
        jniThrowRuntimeException(env, "Unable to allocate native queue");
        return 0;
    }

    nativeMessageQueue->incStrong(env);
    return reinterpret\_cast<jlong>(nativeMessageQueue);
}

很簡單，創建一個Native層的訊息佇列，如果創建失敗，拋例外資訊,回傳0，否則將指標轉換為Java的long型值回傳，當然，會被Java層的MQ所持有，

NativeMessageQueue 類的建構式



NativeMessageQueue::NativeMessageQueue() :
        mPollEnv(NULL), mPollObj(NULL), mExceptionObj(NULL) {
    mLooper = Looper::getForThread();
    if (mLooper == NULL) {
        mLooper = new Looper(false);
        Looper::setForThread(mLooper);
    }
}

這里的Looper是native層Looper，通過靜態方法 Looper::getForThread() 獲取物件實體，如果未獲取到，則創建實體，并通過靜態方法設定，

看一下Java層MQ中會使用到的native方法



class MessageQueue {
    private long mPtr; // used by native code

    private native static long nativeInit();

    private native static void nativeDestroy(long ptr);

    private native void nativePollOnce(long ptr, int timeoutMillis); /\*non-static for callbacks\*/

    private native static void nativeWake(long ptr);

    private native static boolean nativeIsPolling(long ptr);

    private native static void nativeSetFileDescriptorEvents(long ptr, int fd, int events);
}

對應簽名：



static const JNINativeMethod gMessageQueueMethods\[\] = {
    /\* name, signature, funcPtr \*/
    { "nativeInit", "()J", (void\*)android\_os\_MessageQueue\_nativeInit },
    { "nativeDestroy", "(J)V", (void\*)android\_os\_MessageQueue\_nativeDestroy },
    { "nativePollOnce", "(JI)V", (void\*)android\_os\_MessageQueue\_nativePollOnce },
    { "nativeWake", "(J)V", (void\*)android\_os\_MessageQueue\_nativeWake },
    { "nativeIsPolling", "(J)Z", (void\*)android\_os\_MessageQueue\_nativeIsPolling },
    { "nativeSetFileDescriptorEvents", "(JII)V",
            (void\*)android\_os\_MessageQueue\_nativeSetFileDescriptorEvents },
};

mPtr 是Native層MQ的記憶體地址在Java層的映射，

Java層判斷MQ是否還在作業：



private boolean isPollingLocked() {
    // If the loop is quitting then it must not be idling.
    // We can assume mPtr != 0 when mQuitting is false.
    return !mQuitting && nativeIsPolling(mPtr);
}



static jboolean android\_os\_MessageQueue\_nativeIsPolling(JNIEnv\* env, jclass clazz, jlong ptr) {
    NativeMessageQueue\* nativeMessageQueue = reinterpret\_cast<NativeMessageQueue\*>(ptr);
    return nativeMessageQueue->getLooper()->isPolling();
}



/\*\*
 \* Returns whether this looper's thread is currently polling for more work to do.
 \* This is a good signal that the loop is still alive rather than being stuck
 \* handling a callback.  Note that this method is intrinsically racy, since the
 \* state of the loop can change before you get the result back.
 \*/
bool isPolling() const;

喚醒 Native層MQ：



static void android\_os\_MessageQueue\_nativeWake(JNIEnv\* env, jclass clazz, jlong ptr) {
    NativeMessageQueue\* nativeMessageQueue = reinterpret\_cast<NativeMessageQueue\*>(ptr);
    nativeMessageQueue->wake();
}

void NativeMessageQueue::wake() {
    mLooper->wake();
}

Native層Poll：



static void android\_os\_MessageQueue\_nativePollOnce(JNIEnv\* env, jobject obj,
        jlong ptr, jint timeoutMillis) {
    NativeMessageQueue\* nativeMessageQueue = reinterpret\_cast<NativeMessageQueue\*>(ptr);
    nativeMessageQueue->pollOnce(env, obj, timeoutMillis);
}

void NativeMessageQueue::pollOnce(JNIEnv\* env, jobject pollObj, int timeoutMillis) {
    mPollEnv = env;
    mPollObj = pollObj;
    mLooper->pollOnce(timeoutMillis);
    mPollObj = NULL;
    mPollEnv = NULL;

    if (mExceptionObj) {
        env->Throw(mExceptionObj);
        env->DeleteLocalRef(mExceptionObj);
        mExceptionObj = NULL;
    }
}

這里比較重要，我們先大概看下 Native層的Looper是 如何分發訊息 的



//Looper.h

int pollOnce(int timeoutMillis, int\* outFd, int\* outEvents, void\*\* outData);
inline int pollOnce(int timeoutMillis) {
    return pollOnce(timeoutMillis, NULL, NULL, NULL);
}

//實作

int Looper::pollOnce(int timeoutMillis, int\* outFd, int\* outEvents, void\*\* outData) {
    int result = 0;
    for (;;) {
        while (mResponseIndex < mResponses.size()) {
            const Response& response = mResponses.itemAt(mResponseIndex++);
            int ident = response.request.ident;
            if (ident >= 0) {
                int fd = response.request.fd;
                int events = response.events;
                void\* data = https://www.cnblogs.com/BlueSocks/p/response.request.data;
#if DEBUG/_POLL/_AND/_WAKE
                ALOGD("%p ~ pollOnce - returning signalled identifier %d: "
                        "fd=%d, events=0x%x, data=https://www.cnblogs.com/BlueSocks/p/%p",
                        this, ident, fd, events, data);
#endif
                if (outFd != NULL) \*outFd = fd;
                if (outEvents != NULL) \*outEvents = events;
                if (outData != NULL) \*outData = https://www.cnblogs.com/BlueSocks/p/data;
                return ident;
            }
        }

        if (result != 0) {
#if DEBUG/_POLL/_AND/_WAKE
            ALOGD("%p ~ pollOnce - returning result %d", this, result);
#endif
            if (outFd != NULL) \*outFd = 0;
            if (outEvents != NULL) \*outEvents = 0;
            if (outData != NULL) \*outData = https://www.cnblogs.com/BlueSocks/p/NULL;
            return result;
        }

        result = pollInner(timeoutMillis);
    }
}

先處理Native層滯留的Response，然后呼叫pollInner，這里的細節比較復雜，稍后我們在 Native Looper決議 中進行腦暴，

先于此處細節分析，我們知道，呼叫一個方法，這是阻塞的，用大白話描述即在方法回傳前，呼叫者在等待，

Java層調動 native void nativePollOnce(long ptr, int timeoutMillis); 程序中是阻塞的，

此時我們再閱讀下Java層MQ的訊息獲取：代碼比較長，直接在代碼中進行要點注釋，

在看之前，我們先單純從 TDD的角度思考下，有哪些主要場景：當然，這些場景不一定都合乎Android現有的設計

訊息佇列是否在作業中

作業中，期望回傳訊息
不作業，期望回傳null

作業中的訊息佇列當前是否有訊息

特殊的內部功能性訊息，期望MQ內部自行處理
已經到處理時間的訊息， 回傳訊息
未到處理時間，如果都是排過序的，期望空轉保持阻塞 or 回傳靜默并設定喚醒？按照前面的討論，是期望保持空轉
不存在訊息，阻塞 or 回傳null？-- 如果回傳null，則在外部需要需要保持空轉或者喚醒機制，以支持正常運作，從封裝角度出發，應當保持空轉，自己解決問題
存在訊息



class MessageQueue {
    Message next() {
        // Return here if the message loop has already quit and been disposed.
        // This can happen if the application tries to restart a looper after quit
        // which is not supported.
        // 1. 如果 native訊息佇列指標映射已經為0，即虛參考，說明訊息佇列已經退出，沒有訊息了，
        // 則回傳 null
        final long ptr = mPtr;
        if (ptr == 0) {
            return null;
        }

        int pendingIdleHandlerCount = -1; // -1 only during first iteration
        int nextPollTimeoutMillis = 0;

        // 2. 死回圈，當為獲取到需要 \`分發處理\` 的訊息時，保持空轉
        for (;;) {
            if (nextPollTimeoutMillis != 0) {
                Binder.flushPendingCommands();
            }

            // 3. 呼叫native層方法，poll message，注意，訊息還存在于native層
            nativePollOnce(ptr, nextPollTimeoutMillis);

            synchronized (this) {
                // Try to retrieve the next message.  Return if found.
                final long now = SystemClock.uptimeMillis();
                Message prevMsg = null;
                Message msg = mMessages;

                //4. 如果發現 barrier ，即同步屏障，則尋找佇列中的下一個可能存在的異步訊息
                if (msg != null && msg.target == null) {
                    // Stalled by a barrier.  Find the next asynchronous message in the queue.
                    do {
                        prevMsg = msg;
                        msg = msg.next;
                    } while (msg != null && !msg.isAsynchronous());
                }

                if (msg != null) {
                    // 5. 發現了訊息，
                    // 如果是還沒有到約定時間的訊息，則設定一個 \`下次喚醒\` 的最大時間差
                    // 否則 \`維護單鏈表資訊\` 并回傳訊息

                    if (now < msg.when) {
                        // Next message is not ready.  Set a timeout to wake up when it is ready.
                        nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX\_VALUE);
                    } else {
                        // 尋找到了 \`到處理時間\` 的訊息， \`維護單鏈表資訊\` 并回傳訊息
                        // Got a message.
                        mBlocked = false;
                        if (prevMsg != null) {
                            prevMsg.next = msg.next;
                        } else {
                            mMessages = msg.next;
                        }
                        msg.next = null;
                        if (DEBUG) Log.v(TAG, "Returning message: " + msg);
                        msg.markInUse();
                        return msg;
                    }
                } else {
                    // No more messages.
                    nextPollTimeoutMillis = -1;
                }

                // 處理 是否需要 停止訊息佇列
                // Process the quit message now that all pending messages have been handled.
                if (mQuitting) {
                    dispose();
                    return null;
                }

                // 維護 接下來需要處理的 IDLEHandler 資訊，
                // 如果沒有 IDLEHandler，則直接進入下一輪訊息獲取環節
                // 否則處理 IDLEHandler
                // If first time idle, then get the number of idlers to run.
                // Idle handles only run if the queue is empty or if the first message
                // in the queue (possibly a barrier) is due to be handled in the future.
                if (pendingIdleHandlerCount < 0
                        && (mMessages == null || now < mMessages.when)) {
                    pendingIdleHandlerCount = mIdleHandlers.size();
                }
                if (pendingIdleHandlerCount <= 0) {
                    // No idle handlers to run.  Loop and wait some more.
                    mBlocked = true;
                    continue;
                }

                if (mPendingIdleHandlers == null) {
                    mPendingIdleHandlers = new IdleHandler\[Math.max(pendingIdleHandlerCount, 4)\];
                }
                mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
            }

            // 處理 IDLEHandler
            // Run the idle handlers.
            // We only ever reach this code block during the first iteration.
            for (int i = 0; i < pendingIdleHandlerCount; i++) {
                final IdleHandler idler = mPendingIdleHandlers\[i\];
                mPendingIdleHandlers\[i\] = null; // release the reference to the handler

                boolean keep = false;
                try {
                    keep = idler.queueIdle();
                } catch (Throwable t) {
                    Log.wtf(TAG, "IdleHandler threw exception", t);
                }

                if (!keep) {
                    synchronized (this) {
                        mIdleHandlers.remove(idler);
                    }
                }
            }

            // Reset the idle handler count to 0 so we do not run them again.
            pendingIdleHandlerCount = 0;

            // While calling an idle handler, a new message could have been delivered
            // so go back and look again for a pending message without waiting.
            nextPollTimeoutMillis = 0;
        }
    }
}

Java層壓入訊息

這就比較簡單了，當訊息本身合法，且訊息佇列還在作業中時，依舊從 TDD角度出發：

如果訊息佇列沒有頭，期望直接作為頭

如果有頭

訊息處理時間先于頭訊息或者是需要立即處理的訊息，則作為新的頭
否則按照處理時間插入到合適位置



 boolean enqueueMessage(Message msg, long when) {
        if (msg.target == null) {
            throw new IllegalArgumentException("Message must have a target.");
        }

        synchronized (this) {
            if (msg.isInUse()) {
                throw new IllegalStateException(msg + " This message is already in use.");
            }

            if (mQuitting) {
                IllegalStateException e = new IllegalStateException(
                        msg.target + " sending message to a Handler on a dead thread");
                Log.w(TAG, e.getMessage(), e);
                msg.recycle();
                return false;
            }

            msg.markInUse();
            msg.when = when;
            Message p = mMessages;
            boolean needWake;
            if (p == null || when == 0 || when < p.when) {
                // New head, wake up the event queue if blocked.
                msg.next = p;
                mMessages = msg;
                needWake = mBlocked;
            } else {
                // Inserted within the middle of the queue.  Usually we don't have to wake
                // up the event queue unless there is a barrier at the head of the queue
                // and the message is the earliest asynchronous message in the queue.
                needWake = mBlocked && p.target == null && msg.isAsynchronous();
                Message prev;
                for (;;) {
                    prev = p;
                    p = p.next;
                    if (p == null || when < p.when) {
                        break;
                    }
                    if (needWake && p.isAsynchronous()) {
                        needWake = false;
                    }
                }
                msg.next = p; // invariant: p == prev.next
                prev.next = msg;
            }

            // We can assume mPtr != 0 because mQuitting is false.
            if (needWake) {
                nativeWake(mPtr);
            }
        }
        return true;
    }

同步屏障 barrier后面單獨腦暴，其他部分就先不看了

Java層訊息分發

這一節開始，我們腦暴訊息分發，前面我們已經看過了 MessageQueue ，訊息分發就是不停地從 MessageQueue 中取出訊息，并指派給處理者，完成這一作業的，是Looper，

在前面，我們已經知道了，Native層也有Looper，但是不難理解：

訊息佇列需要橋梁連通 Java層和Native層
Looper只需要在自己這一端，處理自己的訊息佇列分發即可

所以，我們看Java層的訊息分發時，看Java層的Looper即可，關注三個主要方法：

出門上班
作業
下班回家
出門上班 prepare



class Looper {

    public static void prepare() {
        prepare(true);
    }

    private static void prepare(boolean quitAllowed) {
        if (sThreadLocal.get() != null) {
            throw new RuntimeException("Only one Looper may be created per thread");
        }
        sThreadLocal.set(new Looper(quitAllowed));
    }
}

這里有兩個注意點：

已經出了門，除非再進門，否則沒法再出門了，同樣，一個執行緒有一個Looper就夠了，只要它還活著，就沒必要再建一個，
責任到人，一個Looper服務于一個Thread，這需要注冊，代表著某個Thread 已經由自己服務了，利用了ThreadLocal，因為多執行緒訪問集合，總需要考慮

競爭，這很不人道主義，干脆分家，每個Thread操作自己的內容互不干擾，也就沒有了競爭，于是封裝了 ThreadLocal

上班 loop

注意作業性質是分發，并不需要自己處理

沒有注冊自然就找不到負責這份作業的人，
已經在作業了就不要催，催了會導致作業出錯，順序出現問題，
作業就是不斷的取出老板-- MQ 的指令 -- Message，并交給相關負責人 -- Handler 去處理，并記錄資訊
007，不眠不休，當MQ再也不發出訊息了，沒活干了，大家都散了吧，下班回家



class Looper {
    public static void loop() {
        final Looper me = myLooper();
        if (me == null) {
            throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
        }
        if (me.mInLoop) {
            Slog.w(TAG, "Loop again would have the queued messages be executed"
                    + " before this one completed.");
        }

        me.mInLoop = true;
        final MessageQueue queue = me.mQueue;

        // Make sure the identity of this thread is that of the local process,
        // and keep track of what that identity token actually is.
        Binder.clearCallingIdentity();
        final long ident = Binder.clearCallingIdentity();

        // Allow overriding a threshold with a system prop. e.g.
        // adb shell 'setprop log.looper.1000.main.slow 1 && stop && start'
        final int thresholdOverride =
                SystemProperties.getInt("log.looper."
                        + Process.myUid() + "."
                        + Thread.currentThread().getName()
                        + ".slow", 0);

        boolean slowDeliveryDetected = false;

        for (;;) {
            Message msg = queue.next(); // might block
            if (msg == null) {
                // No message indicates that the message queue is quitting.
                return;
            }

            // This must be in a local variable, in case a UI event sets the logger
            final Printer logging = me.mLogging;
            if (logging != null) {
                logging.println(">>>>> Dispatching to " + msg.target + " " +
                        msg.callback + ": " + msg.what);
            }
            // Make sure the observer won't change while processing a transaction.
            final Observer observer = sObserver;

            final long traceTag = me.mTraceTag;
            long slowDispatchThresholdMs = me.mSlowDispatchThresholdMs;
            long slowDeliveryThresholdMs = me.mSlowDeliveryThresholdMs;
            if (thresholdOverride > 0) {
                slowDispatchThresholdMs = thresholdOverride;
                slowDeliveryThresholdMs = thresholdOverride;
            }
            final boolean logSlowDelivery = (slowDeliveryThresholdMs > 0) && (msg.when > 0);
            final boolean logSlowDispatch = (slowDispatchThresholdMs > 0);

            final boolean needStartTime = logSlowDelivery || logSlowDispatch;
            final boolean needEndTime = logSlowDispatch;

            if (traceTag != 0 && Trace.isTagEnabled(traceTag)) {
                Trace.traceBegin(traceTag, msg.target.getTraceName(msg));
            }

            final long dispatchStart = needStartTime ? SystemClock.uptimeMillis() : 0;
            final long dispatchEnd;
            Object token = null;
            if (observer != null) {
                token = observer.messageDispatchStarting();
            }
            long origWorkSource = ThreadLocalWorkSource.setUid(msg.workSourceUid);
            try {
                //注意這里
                msg.target.dispatchMessage(msg);
                if (observer != null) {
                    observer.messageDispatched(token, msg);
                }
                dispatchEnd = needEndTime ? SystemClock.uptimeMillis() : 0;
            } catch (Exception exception) {
                if (observer != null) {
                    observer.dispatchingThrewException(token, msg, exception);
                }
                throw exception;
            } finally {
                ThreadLocalWorkSource.restore(origWorkSource);
                if (traceTag != 0) {
                    Trace.traceEnd(traceTag);
                }
            }
            if (logSlowDelivery) {
                if (slowDeliveryDetected) {
                    if ((dispatchStart - msg.when) <= 10) {
                        Slog.w(TAG, "Drained");
                        slowDeliveryDetected = false;
                    }
                } else {
                    if (showSlowLog(slowDeliveryThresholdMs, msg.when, dispatchStart, "delivery",
                            msg)) {
                        // Once we write a slow delivery log, suppress until the queue drains.
                        slowDeliveryDetected = true;
                    }
                }
            }
            if (logSlowDispatch) {
                showSlowLog(slowDispatchThresholdMs, dispatchStart, dispatchEnd, "dispatch", msg);
            }

            if (logging != null) {
                logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);
            }

            // Make sure that during the course of dispatching the
            // identity of the thread wasn't corrupted.
            final long newIdent = Binder.clearCallingIdentity();
            if (ident != newIdent) {
                Log.wtf(TAG, "Thread identity changed from 0x"
                        + Long.toHexString(ident) + " to 0x"
                        + Long.toHexString(newIdent) + " while dispatching to "
                        + msg.target.getClass().getName() + " "
                        + msg.callback + " what=" + msg.what);
            }

            msg.recycleUnchecked();
        }
    }
}

下班 quit/quitSafely

這是比較粗暴的行為，MQ離開了Looper就沒法正常作業了，即下班即意味著辭職



class Looper {
    public void quit() {
        mQueue.quit(false);
    }

    public void quitSafely() {
        mQueue.quit(true);
    }
}

/ Handler /

這里就比較清晰了，API基本分為以下幾類：

面向使用者：
創建Message，通過Message的 享元模式
發送訊息，注意postRunnable也是一個訊息
移除訊息，
退出等

面向訊息處理：



class Handler {
    /\*\*
     \* Subclasses must implement this to receive messages.
     \*/
    public void handleMessage(@NonNull Message msg) {
    }

    /\*\*
     \* Handle system messages here.
     \* Looper分發時呼叫的API
     \*/
    public void dispatchMessage(@NonNull Message msg) {
        if (msg.callback != null) {
            handleCallback(msg);
        } else {
            if (mCallback != null) {
                if (mCallback.handleMessage(msg)) {
                    return;
                }
            }
            handleMessage(msg);
        }
    }
}

如果有 Handler callback，則交給callback處理，否則自己處理，如果沒覆寫 handleMessage ，訊息相當于被 drop 了，

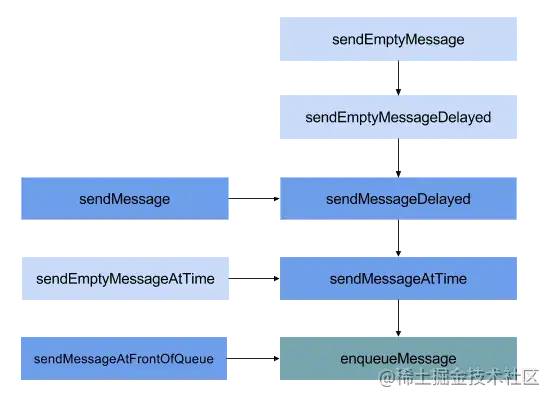

訊息發送部分可以結合下圖梳理：

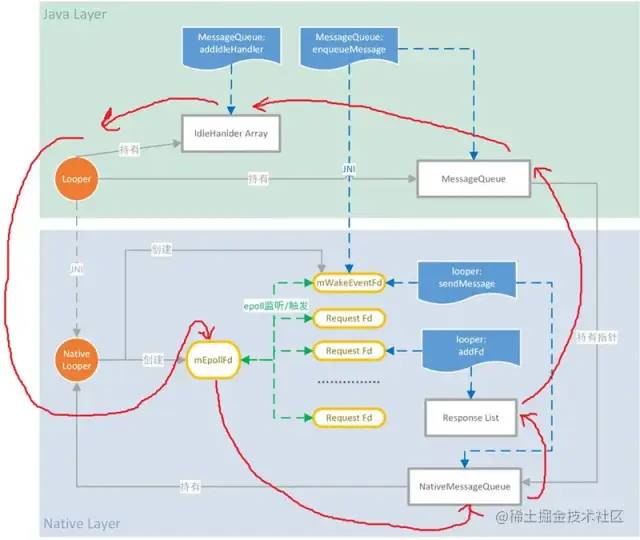

階段性小結,至此，我們已經對 Framework層的訊息機制有一個完整的了解了，前面我們梳理了：

Native層和 Java層均有訊息佇列，并且通過JNI和指標映射，存在對應關系
Native層和 Java層MQ 訊息獲取時的大致程序
Java層 Looper 如何作業
Java層 Handler 大致概覽

根據前面梳理的內容，可以總結：從 Java Runtime 看：

訊息佇列機制服務于執行緒級別，即一個執行緒有一個作業中的訊息佇列即可，當然，也可以沒有，
即，一個Thread 至多有一個作業中的Looper，
Looper 和 Java層MQ 一一對應
Handler 是MQ的入口，也是訊息的處理者
訊息-- Message 應用了享元模式，自身資訊足夠，滿足自洽，創建訊息的開銷性對較大，所以利用享元模式對訊息物件進行復用，

下面我們再繼續探究細節，解決前面語焉不詳處留下的疑惑：

訊息的型別和本質
Native層Looper 的pollInner

型別和本質

message中的幾個重要成員變數：



class Message {

    public int what;

    public int arg1;

    public int arg2;

    public Object obj;

    public Messenger replyTo;

    /\*package\*/ int flags;

    public long when;

    /\*package\*/ Bundle data;

    /\*package\*/ Handler target;

    /\*package\*/ Runnable callback;

}

其中 target是目標，如果沒有目標，那就是一個特殊的訊息：同步屏障即 barrier；

what 是訊息標識 arg1 和 arg2 是開銷較小的資料，如果不足以表達資訊則可以放入 Bundle data 中，

replyTo 和 obj 是跨行程傳遞訊息時使用的，暫且不看，

flags 是 message 的狀態標識，例如是否在使用中，是否是同步訊息

上面提到的同步屏障，即 barrier，其作用是攔截后面的同步訊息不被獲取，在前面閱讀Java層MQ的next方法時讀到過，

我們還記得，next方法中，使用死回圈，嘗試讀出一個滿足處理條件的訊息，如果取不到，因為死回圈的存在，呼叫者（Looper）會被一直阻塞，

此時可以印證一個結論，訊息按照功能分類可以分為三種：

普通訊息
同步屏障訊息
異步訊息

其中同步訊息是一種內部機制，設定屏障之后需要在合適時間取消屏障，否則會導致普通訊息永遠無法被處理，而取消時，需要用到設定屏障時回傳的token，

Native層Looper

相信大家都對 Native層的Looper產生興趣了，想看看它在Native層都干些什么，

對完整原始碼感興趣的可以看這里（https://github.com/leobert-lan/Blog/blob/main/Android/Mechanism/Message/code/Looper.cpp），下面我們節選部分進行閱讀，

前面提到了Looper的pollOnce，處理完擱置的Response之后，會呼叫pollInner獲取訊息



int Looper::pollInner(int timeoutMillis) {
#if DEBUG\_POLL\_AND\_WAKE
    ALOGD("%p ~ pollOnce - waiting: timeoutMillis=%d", this, timeoutMillis);
#endif

    // Adjust the timeout based on when the next message is due.
    if (timeoutMillis != 0 && mNextMessageUptime != LLONG\_MAX) {
        nsecs\_t now = systemTime(SYSTEM\_TIME\_MONOTONIC);
        int messageTimeoutMillis = toMillisecondTimeoutDelay(now, mNextMessageUptime);
        if (messageTimeoutMillis >= 0
                && (timeoutMillis < 0 || messageTimeoutMillis < timeoutMillis)) {
            timeoutMillis = messageTimeoutMillis;
        }
#if DEBUG\_POLL\_AND\_WAKE
        ALOGD("%p ~ pollOnce - next message in %lldns, adjusted timeout: timeoutMillis=%d",
                this, mNextMessageUptime - now, timeoutMillis);
#endif
    }

    // Poll.
    int result = ALOOPER\_POLL\_WAKE;
    mResponses.clear();
    mResponseIndex = 0;

    struct epoll\_event eventItems\[EPOLL\_MAX\_EVENTS\];

    //注意 1
    int eventCount = epoll\_wait(mEpollFd, eventItems, EPOLL\_MAX\_EVENTS, timeoutMillis);

    // Acquire lock.
    mLock.lock();

// 注意 2
    // Check for poll error.
    if (eventCount < 0) {
        if (errno == EINTR) {
            goto Done;
        }
        ALOGW("Poll failed with an unexpected error, errno=%d", errno);
        result = ALOOPER\_POLL\_ERROR;
        goto Done;
    }

// 注意 3
    // Check for poll timeout.
    if (eventCount == 0) {
#if DEBUG\_POLL\_AND\_WAKE
        ALOGD("%p ~ pollOnce - timeout", this);
#endif
        result = ALOOPER\_POLL\_TIMEOUT;
        goto Done;
    }

//注意 4
    // Handle all events.
#if DEBUG\_POLL\_AND\_WAKE
    ALOGD("%p ~ pollOnce - handling events from %d fds", this, eventCount);
#endif

    for (int i = 0; i < eventCount; i++) {
        int fd = eventItems\[i\].data.fd;
        uint32\_t epollEvents = eventItems\[i\].events;
        if (fd == mWakeReadPipeFd) {
            if (epollEvents & EPOLLIN) {
                awoken();
            } else {
                ALOGW("Ignoring unexpected epoll events 0x%x on wake read pipe.", epollEvents);
            }
        } else {
            ssize\_t requestIndex = mRequests.indexOfKey(fd);
            if (requestIndex >= 0) {
                int events = 0;
                if (epollEvents & EPOLLIN) events |= ALOOPER\_EVENT\_INPUT;
                if (epollEvents & EPOLLOUT) events |= ALOOPER\_EVENT\_OUTPUT;
                if (epollEvents & EPOLLERR) events |= ALOOPER\_EVENT\_ERROR;
                if (epollEvents & EPOLLHUP) events |= ALOOPER\_EVENT\_HANGUP;
                pushResponse(events, mRequests.valueAt(requestIndex));
            } else {
                ALOGW("Ignoring unexpected epoll events 0x%x on fd %d that is "
                        "no longer registered.", epollEvents, fd);
            }
        }
    }
Done: ;

// 注意 5
    // Invoke pending message callbacks.
    mNextMessageUptime = LLONG\_MAX;
    while (mMessageEnvelopes.size() != 0) {
        nsecs\_t now = systemTime(SYSTEM\_TIME\_MONOTONIC);
        const MessageEnvelope& messageEnvelope = mMessageEnvelopes.itemAt(0);
        if (messageEnvelope.uptime <= now) {
            // Remove the envelope from the list.
            // We keep a strong reference to the handler until the call to handleMessage
            // finishes.  Then we drop it so that the handler can be deleted \*before\*
            // we reacquire our lock.
            { // obtain handler
                sp<MessageHandler> handler = messageEnvelope.handler;
                Message message = messageEnvelope.message;
                mMessageEnvelopes.removeAt(0);
                mSendingMessage = true;
                mLock.unlock();

#if DEBUG\_POLL\_AND\_WAKE || DEBUG\_CALLBACKS
                ALOGD("%p ~ pollOnce - sending message: handler=%p, what=%d",
                        this, handler.get(), message.what);
#endif
                handler->handleMessage(message);
            } // release handler

            mLock.lock();
            mSendingMessage = false;
            result = ALOOPER\_POLL\_CALLBACK;
        } else {
            // The last message left at the head of the queue determines the next wakeup time.
            mNextMessageUptime = messageEnvelope.uptime;
            break;
        }
    }

    // Release lock.
    mLock.unlock();

//注意 6
    // Invoke all response callbacks.
    for (size\_t i = 0; i < mResponses.size(); i++) {
        Response& response = mResponses.editItemAt(i);
        if (response.request.ident == ALOOPER\_POLL\_CALLBACK) {
            int fd = response.request.fd;
            int events = response.events;
            void\* data = https://www.cnblogs.com/BlueSocks/p/response.request.data;
#if DEBUG/_POLL/_AND/_WAKE || DEBUG/_CALLBACKS
            ALOGD("%p ~ pollOnce - invoking fd event callback %p: fd=%d, events=0x%x, data=https://www.cnblogs.com/BlueSocks/p/%p",
                    this, response.request.callback.get(), fd, events, data);
#endif
            int callbackResult = response.request.callback->handleEvent(fd, events, data);
            if (callbackResult == 0) {
                removeFd(fd);
            }
            // Clear the callback reference in the response structure promptly because we
            // will not clear the response vector itself until the next poll.
            response.request.callback.clear();
            result = ALOOPER\_POLL\_CALLBACK;
        }
    }
    return result;
}

上面標記了注意點

1 epoll機制，等待 mEpollFd 產生事件, 這個等待具有超時時間，
2，3，4 是等待的三種結果，goto 陳述句可以直接跳轉到標記處
2 檢測poll 是否出錯，如果有，跳轉到 Done
3 檢測pool 是否超時，如果有，跳轉到 Done
4 處理epoll后所有的事件
5 處理 pending 訊息的回呼
6 處理所有 Response的回呼

并且我們可以發現回傳的結果有以下幾種：

ALOOPER_POLL_CALLBACK

有 pending message 或者 request.ident 值為 ALOOPER_POLL_CALLBACK 的 Response被處理了，如果沒有：

ALOOPER_POLL_WAKE 正常喚醒
ALOOPER_POLL_ERROR epoll錯誤
ALOOPER_POLL_TIMEOUT epoll超時

查找了一下列舉值:



ALOOPER\_POLL\_WAKE = -1,
ALOOPER\_POLL\_CALLBACK = -2,
ALOOPER\_POLL\_TIMEOUT = -3,
ALOOPER\_POLL\_ERROR = -4

階段性小結, 我們對訊息和 Native層的pollInner 進行了一次腦暴，引出了epoll機制，

其實Native層的 Looper分發還有不少值得腦暴的點，但我們先緩緩，已經迫不及待的要對 epoll機制進行腦暴了，

腦暴：Linux中的I/O模型

PS:本段中，存在部分圖片直接參考自該文，我偷了個懶，沒有去找原版內容并標記出處

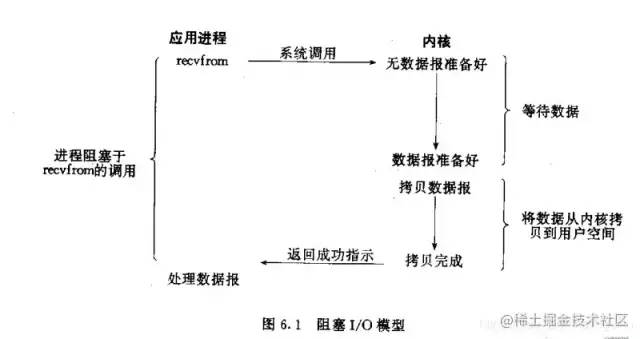

阻塞I/O模型圖：在呼叫recv()函式時，發生在內核中等待資料和復制資料的程序

實作非常的簡單，但是存在一個問題，阻塞導致執行緒無法執行其他任何計算，如果是在網路編程背景下，需要使用多執行緒提高處理并發的能力，

注意，不要用 Android中的點擊螢屏等硬體被觸發事件去對應這里的網路并發，這是兩碼事，

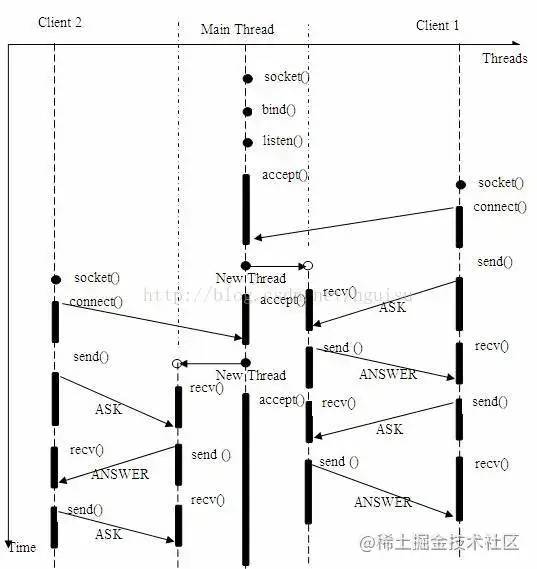

如果采用了多行程或者多執行緒實作并發應答，模型如下：

到這里，我們看的都是 I/O 阻塞模型，

腦暴，阻塞為呼叫方法后一直在等待回傳值，執行緒內執行的內容就像卡頓在這里，

如果要消除這種卡頓，那就不能呼叫方法等待I/O結果，而是要立即回傳！舉個例子：

去西裝店定制西裝，確定好款式和尺寸后，你坐在店里一直等著，等到做好了拿給你，這就是阻塞型的，這能等死你；
去西裝店定制西裝，確定好款式和尺寸后，店員告訴你別干等著，好多天呢，等你有空了來看看，這就是非阻塞型的，

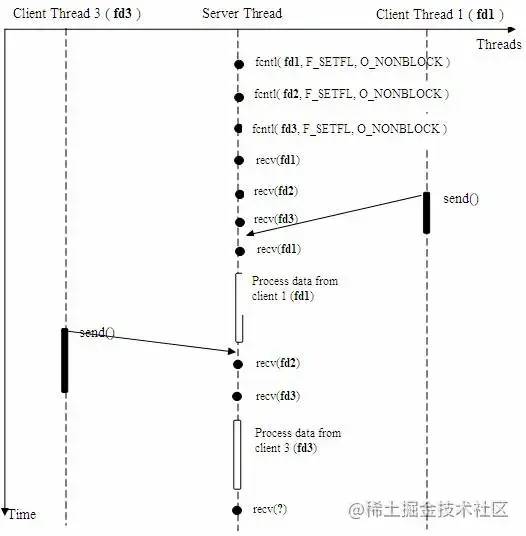

改變為非阻塞模型后，應答模型如下：

不難理解，這種方式需要顧客去輪詢，對客戶不友好，但是對店家可是一點損失都沒有，還讓等候區沒那么擠了，

有些西裝店進行了改革，對客戶更加友好了:

去西裝店定制西裝，確定好款式和尺寸后，留下聯系方式，等西服做好了聯系客戶，讓他來取，

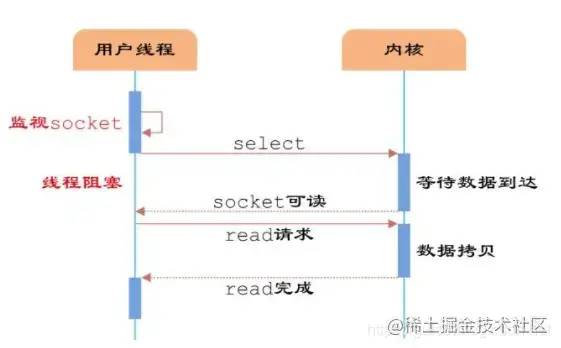

這就變成了 select or poll 模型：

注意：進行改革的西裝店需要增加一個員工，圖中標識的用戶執行緒，他的作業是：

在前臺記錄客戶訂單和聯系方式
拿記錄著訂單的小本子去找制作間，不斷檢查訂單是否完工，完工的就可以提走并聯系客戶了，

而且，他去看訂單完工時，無法在前臺記錄客戶資訊，這意味他阻塞了，其他作業只能先擱置著，

這個做法，對于制作間而言，和非阻塞模型并沒有多大區別，還增加了一個店員，但是，用一個店員就解決了之前很多店員都會跑去制作間幫客戶問"訂單好了沒有？" 的問題，

值得一提的是，為了提高服務質量，這個員工每次去制作間詢問一個訂單時，都需要記錄一些資訊：

訂單完成度詢問時，是否被應答；
應答有沒有說謊；等

有些店對每種不同的考核項均準備了記錄冊，這和 select模型類似

有些店只用一本記錄冊，但是冊子上可以利用表格記錄各種考核項，這和 poll 模型類似

select 模型和 poll 模型的近似度比較高，

沒多久，老板就發現了，這個店員的作業效率有點低下，他每次都要拿著一本訂單簿，去把訂單都問一遍，倒不是員工不勤快，是這個模式有點問題，

于是老板又進行了改革：

在前臺和制作間之間加一個送信管道，
制作間有進度需要匯報了，就送一份信到前臺，信上寫著訂單號，
前臺員工直接去問對應的訂單，

這就變成了 epoll模型解決了 select/poll 模型的遍歷效率問題，

這樣改革后，前臺員工就不再需要按著訂單簿從上到下挨個問了，提高了效率，前臺員工只要無事發生，就可以優雅的劃水了，

我們看一下NativeLooper的建構式：



Looper::Looper(bool allowNonCallbacks) :
        mAllowNonCallbacks(allowNonCallbacks), mSendingMessage(false),
        mResponseIndex(0), mNextMessageUptime(LLONG\_MAX) {
    int wakeFds\[2\];
    int result = pipe(wakeFds);
    LOG\_ALWAYS\_FATAL\_IF(result != 0, "Could not create wake pipe.  errno=%d", errno);

    mWakeReadPipeFd = wakeFds\[0\];
    mWakeWritePipeFd = wakeFds\[1\];

    result = fcntl(mWakeReadPipeFd, F\_SETFL, O\_NONBLOCK);
    LOG\_ALWAYS\_FATAL\_IF(result != 0, "Could not make wake read pipe non-blocking.  errno=%d",
            errno);

    result = fcntl(mWakeWritePipeFd, F\_SETFL, O\_NONBLOCK);
    LOG\_ALWAYS\_FATAL\_IF(result != 0, "Could not make wake write pipe non-blocking.  errno=%d",
            errno);

    // Allocate the epoll instance and register the wake pipe.
    mEpollFd = epoll\_create(EPOLL\_SIZE\_HINT);
    LOG\_ALWAYS\_FATAL\_IF(mEpollFd < 0, "Could not create epoll instance.  errno=%d", errno);

    struct epoll\_event eventItem;
    memset(& eventItem, 0, sizeof(epoll\_event)); // zero out unused members of data field union
    eventItem.events = EPOLLIN;
    eventItem.data.fd = mWakeReadPipeFd;
    result = epoll\_ctl(mEpollFd, EPOLL\_CTL\_ADD, mWakeReadPipeFd, & eventItem);
    LOG\_ALWAYS\_FATAL\_IF(result != 0, "Could not add wake read pipe to epoll instance.  errno=%d",
            errno);
}

總結

相信看到這里，大家已經自己悟透了各種問題，按照慣例，還是要總結下，因為這篇是腦暴，所以思緒是比較跳躍的，內容前后關系不太明顯，

我們結合一個問題來點明內容前后關系，

Java層 Looper和MQ 會什么使用了死回圈但是不會"阻塞"UI執行緒 / 沒造成ANR / 依舊可以回應點擊事件

Android是基于事件驅動的，并建立了完善的訊息機制
Java層的訊息機制只是一個區域，其負責的就是面向訊息佇列，處理訊息佇列管理，訊息分發，訊息處理
Looper的死回圈保障了訊息佇列的訊息分發一直處于有效運行中，不回圈就停止了分發，
MessageQueue的死回圈保障了 Looper可以獲取有效的訊息，保障了Looper 只要有訊息，就一直運行，發現有效訊息，就跳出了死回圈，
而且Java層MessageQueue在 next() 方法中的死回圈中，通過JNI呼叫了 Native層MQ的 pollOnce，驅動了Native層去處理Native層訊息
值得一提的是，UI執行緒處理的事情也都是基于訊息的，無論是更新UI還是回應點擊事件等，

所以，正是Looper 進行loop()之后的死回圈，保障了UI執行緒的各項作業正常執行，

再說的ANR，這是Android 確認主執行緒訊息機制正常且健康運轉的一種檢測機制，

因為主執行緒Looper需要利用訊息機制驅動UI渲染和互動事件處理，如果某個訊息的執行，或者其衍生出的業務，在主執行緒占用了大量的時間，導致主執行緒長期阻塞，會影響用戶體驗，

所以ANR檢測采用了一種埋定時炸彈的機制，必須依靠Looper的高效運轉來消除之前裝的定時炸彈，而這種定時炸彈比較有意思，被發現了才會炸，

在說到回應點擊事件，類似的事件總是從硬體出發的，在到內核，再行程間通信到用戶空間，這些事件以訊息的形式存在于Native層，經過處理后，表現出：

ViewRootImpl收到了InputManager的輸入，并進行了事件處理

這里我們借用一張圖總結整個訊息機制流程：

最后，喜歡的朋友可以點個關注，覺得本文不錯的朋友可以點個贊，你的支持就是我更新最大的動力，

轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/458055.html

標籤：Android

上一篇：敲重點！HarmonyOS這些更新將會影響原子化服務上架

下一篇：行程通訊 & Service 筆記

Android進階技術之——一文吃透Android的訊息機制

前言

為什么要老藥換新湯

腦暴：OS解決行程間通信問題

訊息機制的三要素

Android Framework

代碼決議

Java層判斷MQ是否還在作業：

喚醒 Native層MQ：

Native層Poll：

Java層壓入訊息

Java層訊息分發

出門上班 prepare

上班 loop

下班 quit/quitSafely

型別和本質

Native層Looper

總結
