（以下內容來自開發者分享，不代表 OpenHarmony 專案群作業委員會觀點）
成翔
OpenAtom OpenHarmony（以下簡稱“OpenHarmony”）作為分布式作業系統，讓多個設備之間能夠相互感知，進而整合成一個超級終端，從而實作設備與設備之間取長補短、相互幫助，為用戶提供自然流暢的分布式體驗，
那么超級終端中，設備的能力和狀態如何管理？設備之間如何進行資訊協同？要回答這些問題，就不得不提我們本期的主角——DeviceProfile，
一、什么是DeviceProfile？
超級終端中的設備之間如何能實作取長補短、相互幫助？首先，就必須知道每個設備的能力，以及設備是否在線，對此，OpenHarmony 提出了“設備畫像”，也就是通過 DeviceProfile 來記錄設備的能力和狀態等資訊，
DeviceProfile 是設備硬體能力和系統軟體特征的管理器，記錄的典型設備資訊有設備型別、設備名稱、存盤容量、是否折疊屏、有無螢屏、解析度、設備安全等級、設備 OS 型別、OS 版本號等，
（備注：DeviceProfile 支持分布式部署在多個設備上，所以 DeviceProfile 也稱為分布式 DeviceProfile）
二、DeviceProfile的組成結構
接下來，我們來看看 DeviceProfile 的組成結構，

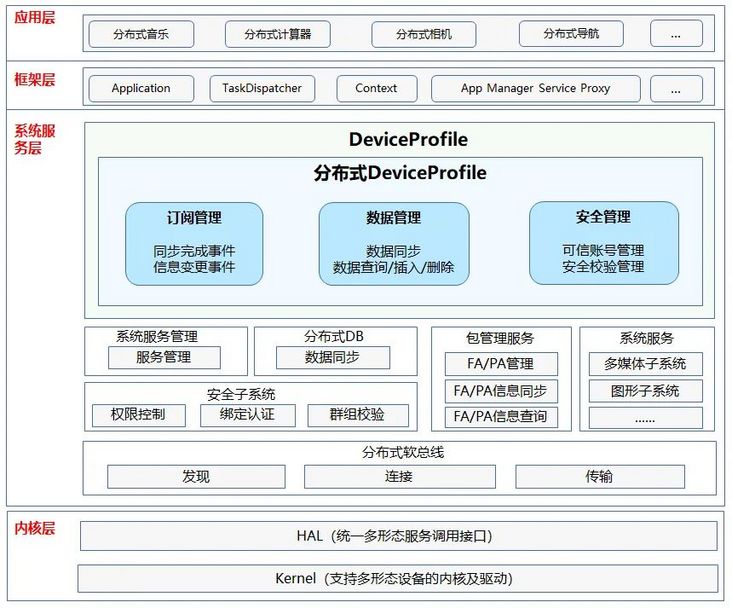

圖1 DeviceProfile的組成結構
如圖 1 所示， DeviceProfile 主要包含以下模塊：
? 資料管理：提供設備資訊的插入、洗掉、查詢、同步等資料管理功能；
? 訂閱管理：訂閱和取消訂閱遠端設備的同步完成事件和資料變更事件；
? 安全管理：管控本地設備 DeviceProfile 的訪問權限，保障資料在可信范圍內獲取，
三、DeviceProfile的典型業務流程
分布式 DeviceProfile 基于分布式軟總線、分布式資料管理、分布式 Profile 等技術特性，構建統一的設備資訊管理機制，支持對設備資訊的插入、洗掉、查詢、跨設備同步、同步完成及資料變更事件監聽等操作，
圖 2 展示了兩個設備的分布式 DeviceProfile 及其內部業務流程，

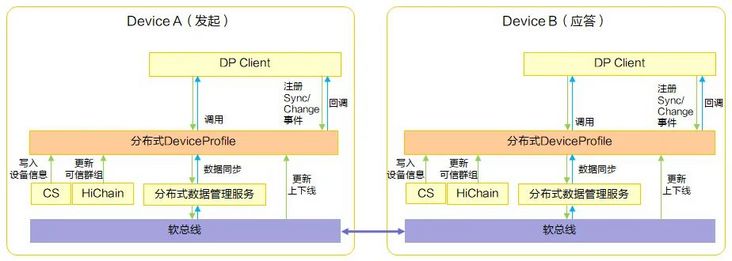

圖2 分布式DeviceProfile
在介紹業務流程之前，先讓我們來認識一下圖 2 中涉及到的幾個模塊，
? DP Client 和 CS（Content Sensor）都是 DeviceProfile 一部分，DP Client 是 DeviceProfile 的客戶端，其他服務可以通過 DP Client 來呼叫 DeviceProfile 的介面進行資料同步、資料變更等，CS 負責采集本設備的設備資訊；
? HiChain：設備互信認證服務，管理設備的可信群組；
? 分布式資料管理服務：DeviceProfile 通過分布式資料管理服務插入、更新、查詢、洗掉及同步設備資訊，
接下來，我們就來詳細介紹分布式 DeviceProfile 的典型業務流程，
1. 插入/洗掉本地設備資訊
CS 模塊定期探測本地設備的能力資訊，當設備能力發生變化時，CS 發送給本地 DeviceProfile，本地 DeviceProfile 再通過分布式資料管理服務插入或更新設備資訊，
當設備的某項能力很久未使用，本地 DeviceProfile 會通過分布式資料管理服務洗掉設備資訊，
設備資訊插入的內部流程圖如圖 3 所示，本地 DeviceProfile 通過 PutDeviceProfile 介面，請求寫入一條設備資訊記錄，如果資料庫已經初始化完成，DeviceProfileStorageManager 會直接呼叫 OnLineSyncTable 的 PutDeviceProfile 寫入資料庫，如果資料庫經初始化未完成，則先將資料寫入臨時快取，等初始化完成后再寫入資料庫，并清理快取，

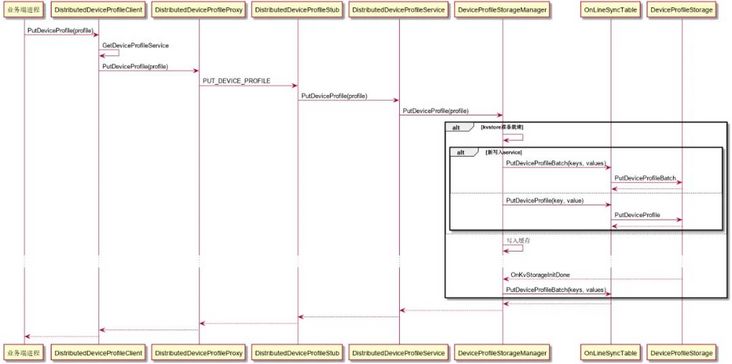

圖3 設備資訊插入流程圖
2. 跨設備同步設備資訊
跨設備同步設備資訊分為兩種場景：
（1）設備上線時自動觸發同步
如圖 2，當 Device B 上線時，Device A 的 DeviceProfile 會從分布式軟總線收到上線通知，DeviceProfile 的安全管理模塊通過與 HiChain 互動，獲知 Device B 在可信群組內，此時，自動觸發同步，Device A 將自己的設備資訊推送給 Device B 實作同步，同樣的，Device A 上線時，Device B 也會收到上線通知，觸發 Device B 主動推送自己的設備資訊給 Device A 實作同步，
（2）通過 DP Client 呼叫介面觸發同步
系統服務也可以通過 DP Client 呼叫 SyncDeviceProfile 介面，觸發兩個設備的分布式資料庫的資料同步，
跨設備同步設備資訊的內部流程如圖 4 所示，設備 A 的 DeviceProfile 通過 SyncDeviceProfile 介面發起同步請求，再通過 CheckTrustGroup 介面獲取本設備（即設備 A）和需要同步設備（即設備 B）的可信群組資訊，如果兩個設備的 GroupType 型別為 1（同賬號組網）或者 256（點對點無賬號組網），并且 Visibility（可見性）為 public，則說明兩個設備之間可信，設備 A 將自己的設備資訊推送給設備 B，

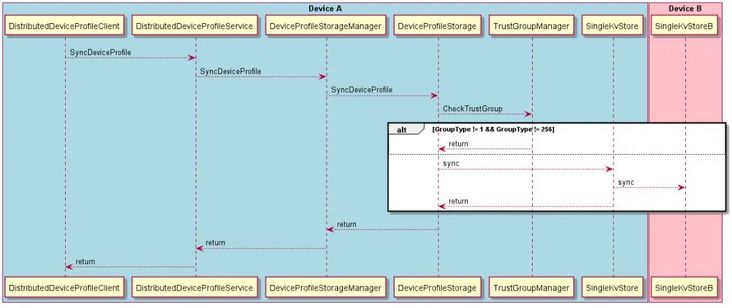

圖4 跨設備同步設備資訊
3. 查詢設備資訊
跨設備同步設備資訊之后，本地設備上除了自己設備的資訊，還有遠端設備的資訊，因而，在本地設備上就可以查詢本地和遠端設備資訊，DeviceProfile 通過 deviceid 來判斷是否為遠端設備，DeviceProfile 提供的查詢介面為 GetDeviceProfile 介面，具體查詢流程如圖 5 所示，

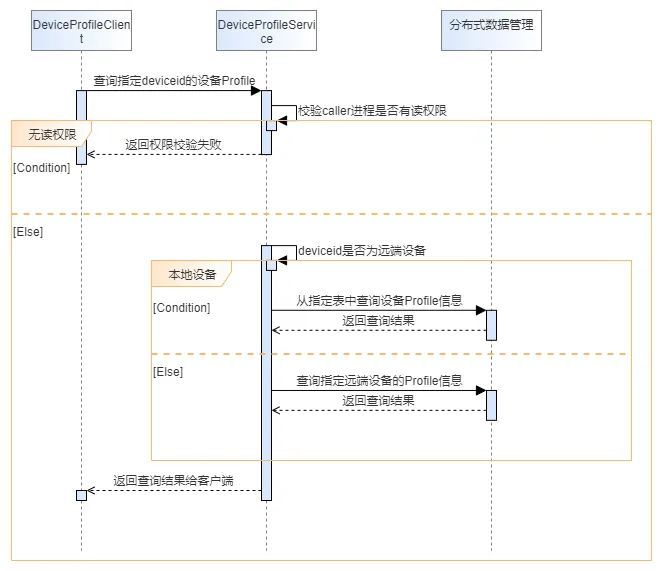

圖5 查詢遠端設備資訊
4. 訂閱同步完成/資料變更事件
DeviceProfile 提供兩類事件的訂閱和取消訂閱功能：
? 同步完成事件
跨設備同步設備資訊時，支持訂閱同步完成事件，比如 Device A 同步 Device B 的設備資訊，如果 Device B 訂閱了同步完成事件，則同步完成后 Device B 會收到 Device A 發送的同步完成通知，如果 Device B 取消訂閱同步完成事件，則后續同步完成后不再收到通知，
DeviceProfile 提供的同步完成事件訂閱介面為 SubscribeProfileEvent 介面，取消訂閱的介面為 UnsubscribeProfileEvent 介面，
? 資料變更事件
DeviceProfile 支持遠程訂閱資料變更事件，比如，Device B 可以訂閱 Device A 的資料變更事件，當 Device A 的資料發生變更，Device B 會收到資料變更通知，如果 Device B 取消訂閱資料變更事件，則后續不再收到資料變更通知，
DeviceProfile 提供的資料變更事件訂閱介面為 SubscribeProfileChange 介面，取消訂閱的介面為 SubscribeProfileChange 介面，
同步完成事件、資料變更事件的訂閱流程相似，圖 6 展示了同步完成事件的訂閱流程，

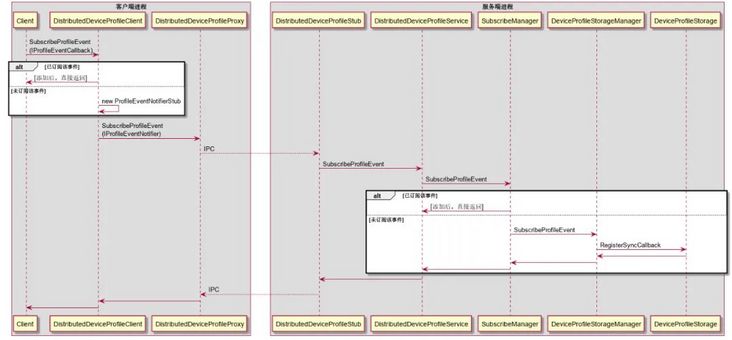

圖6 同步完成事件的訂閱流程
四、結束語
本期我們介紹了 DeviceProfile 的概念、組成和典型的業務流程，你是否已經了解了呢？
還想深入了解的開發者，可以參考以下鏈接查看 DeviceProfile 的實作代碼和介紹：https://gitee.com/openharmony/device_profile_core
