如何基于 ZEGO SDK 實作 Android 通話質量監測

功能簡介

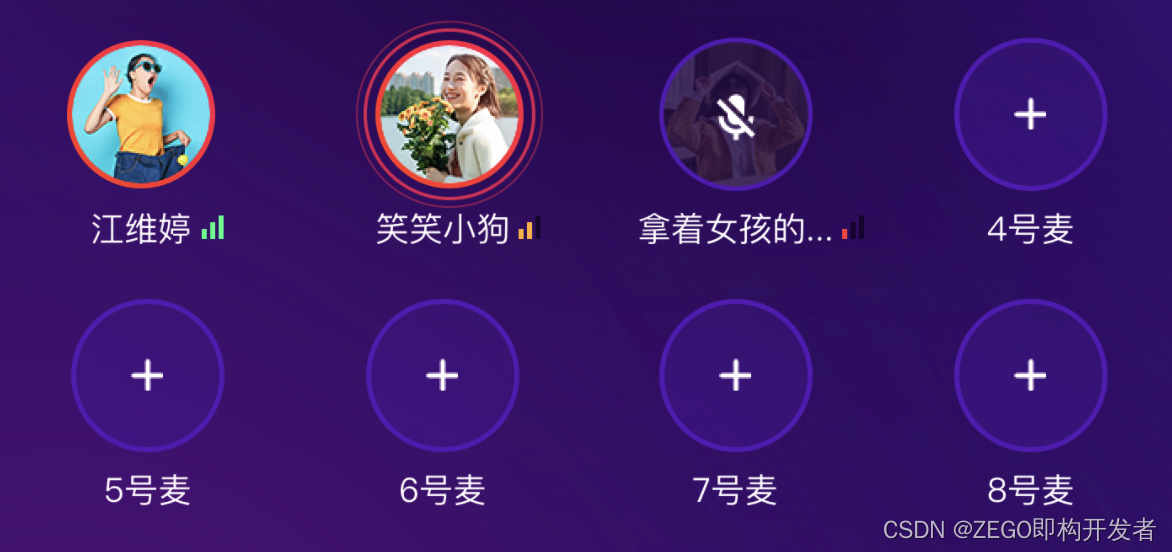

在進行視頻通話程序中，用戶有時候會出現網路不好的情況，比如在進行多人視頻通話或者多人唱歌時，我們需要實時顯示用戶的網路質量，

示例原始碼

參考 下載示例原始碼 獲取原始碼，

相關原始碼請查看 “/ZegoExpressExample/AdvancedStreaming/src/main/java/im/zego/streammonitoring” 目錄下的檔案，

前提條件

在監測通話質量之前，請確保：

• 已在專案中集成 ZEGO Express SDK，實作基本的實時音視頻功能，詳情請參考 快速開始 - 集成 和 快速開始 - 實作流程，
• 已在 ZEGO 控制臺 創建專案，并申請有效的 AppID，詳情請參考 控制臺 - 專案管理 中的“專案資訊”，

基礎網路質量報告

可以通過監聽 onNetworkQuality 回呼，收到房間內用戶（包括自己）的上下行網路質量，此回呼每隔兩秒會收到一次，網路質量等級請參考 ZegoStreamQualityLevel，

不同版本的 onNetworkQuality 回呼邏輯有所不同：

• 對于使用 2.14.0 及以上版本 ZEGO Express SDK 的用戶，onNetworkQuality 回呼的邏輯為：

  • 只要推流或者拉流，就能收到自己的網路質量回呼，
  • 當拉取了其他用戶推送的音視頻流并且該用戶在房間內時，才會收到該用戶的網路質量回呼，
  • 當 “userID” 為 “null” 時，代表本次是自己的網路質量，當 “userID” 不為 “null” 時，代表是房間內其他用戶的報告，

• 對于使用 2.10.0 至 2.13.1 版本 ZEGO Express SDK 的用戶，onNetworkQuality 回呼的邏輯為：

  • 必須既推流又拉流，才會收到自身的網路質量回呼，
  • 當拉取一條流時，推送該條流的用戶必須在同一房間內，且他也進行了拉流，才會收到該用戶的網路質量回呼，
  • 當 “userID” 為 “null” 時，代表本次是自己的網路質量，當 “userID” 不為 “null” 時，代表是房間內其他用戶的報告，

onNetworkQuality 不適用于使用 CDN 進行直播的場景，可以參考 進階質量報告 - 推流質量報告 監測 CDN 的推流質量，

public void setEngineEventHandler(){
        engine.setEventHandler(new IZegoEventHandler() {
            @Override
            public void onNetworkQuality(String userID, ZegoStreamQualityLevel upstreamQuality, ZegoStreamQualityLevel downstreamQuality) {
                super.onNetworkQuality(userID, upstreamQuality, downstreamQuality);
                if (userID == null) {
                    // 代表本地用戶（我）的網路質量
                    //("我的上行網路質量是 %lu", (unsigned long)upstreamQuality);
                    //("我的下行網路質量是 %lu", (unsigned long)downstreamQuality);
                } else {
                    //代表房間內其他用戶的網路質量
                    //("用戶 %s 的上行網路質量是 %lu", userID, (unsigned long)upstreamQuality);
                    //("用戶 %s 的下行網路質量是 %lu", userID, (unsigned long)downstreamQuality);
                }

                /*
                ZegoStreamQualityLevel.EXCELLENT, 網路質量極好
                ZegoStreamQualityLevel.GOOD, 網路質量好
                ZegoStreamQualityLevel.MEDIUM, 網路質量正常
                ZegoStreamQualityLevel.BAD, 網路質量差
                ZegoStreamQualityLevel.DIE, 網路例外
                ZegoStreamQualityLevel.UNKNOWN, 網路質量未知
                */

            }
        });

    }

進階質量報告

如果上述的基礎網路質量報告不能滿足需求，ZEGO 還提供了更詳細的推流質量報告、拉流質量報告以及其他相關資訊，

推流質量報告

推流質量報告指用戶把音視頻推送到 ZEGO 服務端這個程序的質量報告，包含了采集、編碼階段音視頻流的幀率，傳輸（發送）的音視頻流的幀率、碼率、延時及丟包率，

可以通過注冊 onPublisherQualityUpdate 接收推流質量回呼，推流成功后每隔三秒會收到此回呼，可根據 quality(ZegoPublishStreamQuality) 引數實時了解推送的音視頻流的健康情況，

• 大多數情況下，只需關注 “quality” 的 “level” 引數，以 “level” 列舉值來判斷推流的綜合質量，詳情可參考 ZegoStreamQualityLevel，
• 如果想關注更詳細的推流質量引數，可以參考 ZegoPublishStreamQuality，

    engine.setEventHandler(new IZegoEventHandler() {

            // 開發者可以在此回呼中監控具體的質量以上報到業務服務器做監控，或者監控質量物件的某個欄位以給用戶友好的提示
            @Override
            public void onPublisherQualityUpdate(String streamID, ZegoPublishStreamQuality quality) {
                String networkQuality = "";
                // level 代表了推流質量的綜合分數，大部分情況下，開發者可以參考此分數展示上行網路的質量

                switch (quality.level) {
                    case EXCELLENT:
                        networkQuality = "非常好";
                        break;
                    case GOOD:
                        networkQuality = "好";
                        break;
                    case MEDIUM:
                        networkQuality = "一般";
                        break;
                    case BAD:
                        networkQuality = "差";
                        break;
                    case DIE:
                        networkQuality = "失敗";
                        break;
                    case UNKNOWN:
                        networkQuality = "未知";
                        break;
                    default:
                        break;
                }
                //("網路質量是：%s", networkQuality);
            }
        });

拉流質量報告

拉流質量報告指用戶拉取播放音視頻流這個程序的質量報告，包含了接收的音視頻流的幀率、碼率、延時和丟包率，解碼階段音視頻流的幀率，以及渲染階段的幀率、卡頓率、音視頻整體質量，

可以通過注冊 onPlayerQualityUpdate 接收拉流質量回呼，拉流成功后每隔三秒會收到此回呼，開發者可根據 quality(ZegoPlayStreamQuality) 引數實時了解拉取的音視頻流的健康情況，

• 大多數情況下，只需關注 “quality” 的 “level” 引數，以 “level” 列舉值來判斷拉流的綜合質量，詳情可參考 ZegoStreamQualityLevel，
• 如果想關注更詳細的拉流質量引數，可以參考 ZegoPlayStreamQuality，

    engine.setEventHandler(new IZegoEventHandler() {
            // 開發者可以在此回呼中監控具體的質量以上報到業務服務器做監控，或者監控質量物件的某個欄位以給用戶友好的提示
            @Override
            public void onPlayerQualityUpdate(String streamID, ZegoPlayStreamQuality quality) {
                String networkQuality = "";
                // level 代表了拉流質量的綜合分數，大部分情況下，開發者可以參考此分數展示下行網路的質量

                switch (quality.level) {
                    case EXCELLENT:
                        networkQuality = "非常好";
                        break;
                    case GOOD:
                        networkQuality = "好";
                        break;
                    case MEDIUM:
                        networkQuality = "一般";
                        break;
                    case BAD:
                        networkQuality = "差";
                        break;
                    case DIE:
                        networkQuality = "失敗";
                        break;
                    case UNKNOWN:
                        networkQuality = "未知";
                        break;
                    default:
                        break;
                }
                //("網路質量是：%s", networkQuality);
            }
        });
}

MOS 音質評分

ZEGO Express SDK 2.16.0 版本開始，拉流質量回呼 onPlayerQualityUpdate 中新增 "mos" 欄位，表示對拉流音質的評分，開發者對音頻質量比較關注時，可通過該欄位了解當前音頻的質量情況，

mos 欄位的取值范圍為 [-1, 5]，其中 -1 表示未知（例如例外拉流時無法評分），[0, 5] 表示評分，實時音頻 MOS 評分對應的主觀音質感受如下：

其他資訊監測

推流/拉流狀態變化通知

1. 推流狀態回呼

在推流成功后，可以通過 onPublisherStateUpdate 獲取推流狀態變更的通知，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPublisherStateUpdate(String streamID, ZegoPublisherState state, int errorCode, JSONObject extendedData) {
        super.onPublisherStateUpdate(streamID, state, errorCode, extendedData);
        // 當 state 為 PUBLISHER_STATE_NO_PUBLISH 時，且 errcode 非 0，表示推流失敗，同時不會再進行重試推流了，此時可在界面作出推流失敗提示；
        // 當 state 為 PUBLISHER_STATE_PUBLISH_REQUESTING 時，且 errcode 非 0，表示在重試推流，此時如果超出重試時間未成功推流會拋出推流失敗通知，
    }
}

可以根據回呼內的 “state” 引數是否在 “正在請求推流狀態” 來大體判斷用戶的推流網路情況，“state” 引數的取值與用戶推流狀態對應如下:

引數 “extendedData” 為狀態更新附帶的擴展資訊，若使用 ZEGO 的 CDN 內容分發網路，在推流成功后，該引數的內容的鍵為 “flv_url_list”、“rtmp_url_list”、“hls_url_list”，分別對應 flv、rtmp、hls 協議的拉流 URL，

2. 拉流狀態變更回呼

在拉流成功后，開發者可通過 onPlayerStateUpdate 獲取推流狀態變更的通知，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPlayerStateUpdate(String streamID, ZegoPlayerState state, int errorCode, JSONObject extendedData) {
        super.onPlayerStateUpdate(streamID, state, errorCode, extendedData);
        // 當 state 為 PLAYER_STATE_NO_PLAY 時，且 errcode 非 0，表示拉流失敗，同時不會再進行重試拉流了，此時可在界面作出拉流失敗提示；
        // 當 state 為 PLAYER_STATE_PLAY_REQUESTING 時，且 errcode 非 0，表示重試拉流，此時如果超出重試時間未成功拉到流會拋出拉流失敗通知，
    }
}

開發者可根據 “state” 引數是否在 “正在請求拉流狀態” 來大體判斷用戶的拉流網路情況，“state” 引數的取值與用戶拉流狀態對應如下:

接收到音頻/視頻首幀的通知

1. 推流端音頻采集首幀回呼

可以通過注冊 onPublisherCapturedAudioFirstFrame 接收音頻首幀回呼，呼叫推流介面成功后，SDK 采集到第一幀音頻資料時會收到此回呼，

在未推流或未預覽的情況下，首次推流或首次預覽，即 SDK 內部的音視頻模塊的引擎啟動時，會去采集本機設備的音頻資料，會收到該回呼，開發者可根據該回呼判斷 SDK 是否真的采集到音頻資料，若未收到該回呼，說明音頻采集設備被占用或例外，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPublisherCapturedAudioFirstFrame() {
        super.onPublisherCapturedAudioFirstFrame();
    }
}

2. 推流端視頻采集首幀回呼

可以通過注冊 onPublisherCapturedVideoFirstFrame 接收視頻首幀回呼，呼叫推流介面成功后，SDK 采集到第一幀視頻資料時會收到此回呼，

在未推流或未預覽的情況下，首次推流或首次預覽，即 SDK 內部的音視頻模塊的引擎啟動時，會去采集本機設備的視頻資料，會收到該回呼，可以根據該回呼判斷 SDK 是否真的采集到視頻資料，若未收到該回呼，說明視頻采集設備被占用或例外，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPublisherCapturedVideoFirstFrame(ZegoPublishChannel channel) {
    super.onPublisherCapturedVideoFirstFrame(channel);
    }
}

3. 拉流端音頻接收首幀回呼

開發者可通過注冊 onPlayerRecvAudioFirstFrame 監聽拉流端音頻接收首幀回呼，呼叫拉流介面成功后，SDK 拉流拉到第一幀音頻資料時會收到此回呼，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPlayerRecvAudioFirstFrame(String streamID) {
        super.onPlayerRecvAudioFirstFrame(streamID);
        AppLogger.getInstance().receiveCallback("onPlayerRecvAudioFirstFrame streamID:%s",streamID);
    }
}

4. 拉流端視頻接收首幀回呼

可以通過注冊 onPlayerRecvVideoFirstFrame 監聽拉流端接收視頻首幀回呼，呼叫拉流介面成功后，SDK 拉流拉到第一幀視頻資料時會收到此回呼，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPlayerRecvVideoFirstFrame(String streamID) {
        super.onPlayerRecvVideoFirstFrame(streamID);
    }
}

5. 拉流端渲染完視頻首幀回呼

可以通過注冊 onPlayerRenderVideoFirstFrame 監聽拉流端渲染完視頻首幀回呼，呼叫拉流介面成功后，SDK 拉流并渲染完第一幀視頻資料后會收到此回呼，

可以用該回呼來統計首幀耗時或更新播放流的 UI 組件，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPlayerRenderVideoFirstFrame(String streamID){
        super.onPlayerRenderVideoFirstFrame(streamID);
    }
}

視頻解析度變化的回呼

1. 采集視頻解析度變更回呼

可以通過注冊 onPublisherVideoSizeChanged 監聽采集視頻大小變更回呼，推流成功后，在推流中途如果視頻采集解析度發生變化將會收到此回呼，

當在未推流或未預覽的情況下，首次推流或首次預覽，即 SDK 內部的音視頻模塊的引擎啟動時，會去采集本機設備的視頻資料，此時采集解析度會改變，

可以根據此回呼來去除本地預覽的 UI 的遮蓋等類似操作，也可以根據該回呼的解析度來動態調整預覽視圖的比例等，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPublisherVideoSizeChanged(int width, int height, ZegoPublishChannel channel) {
        super.onPublisherVideoSizeChanged(width, height, channel);
    }
}

2. 拉流解析度變更通知

您可以通過注冊 onPlayerVideoSizeChanged 獲取拉流解析度變更通知，拉流成功后，在拉流中途如果有視頻解析度發生變化將會收到此回呼，用戶可根據流的最終解析度調整顯示，

• 若拉的流只有音頻資料，會收不到該回呼，
• 若推流端由于網路問題觸發 SDK 內部的流量控制時，可能會動態減小推流端的編碼解析度，此時也會收到此回呼，所拉的音視頻流真正渲染到所設定 UI 播放界面時會觸發此回呼，開發者可利用該回呼通知來更新或切換真正播放流的 UI 組件，

engine.setEventHandler(new IZegoEventHandler() {
    @Override
    public void onPlayerVideoSizeChanged(String streamID, int width, int height) {
    }
}

API 參考串列
