在python中使用openCV檢測帶有一些顏色和文本的區域

我想要的是 ：

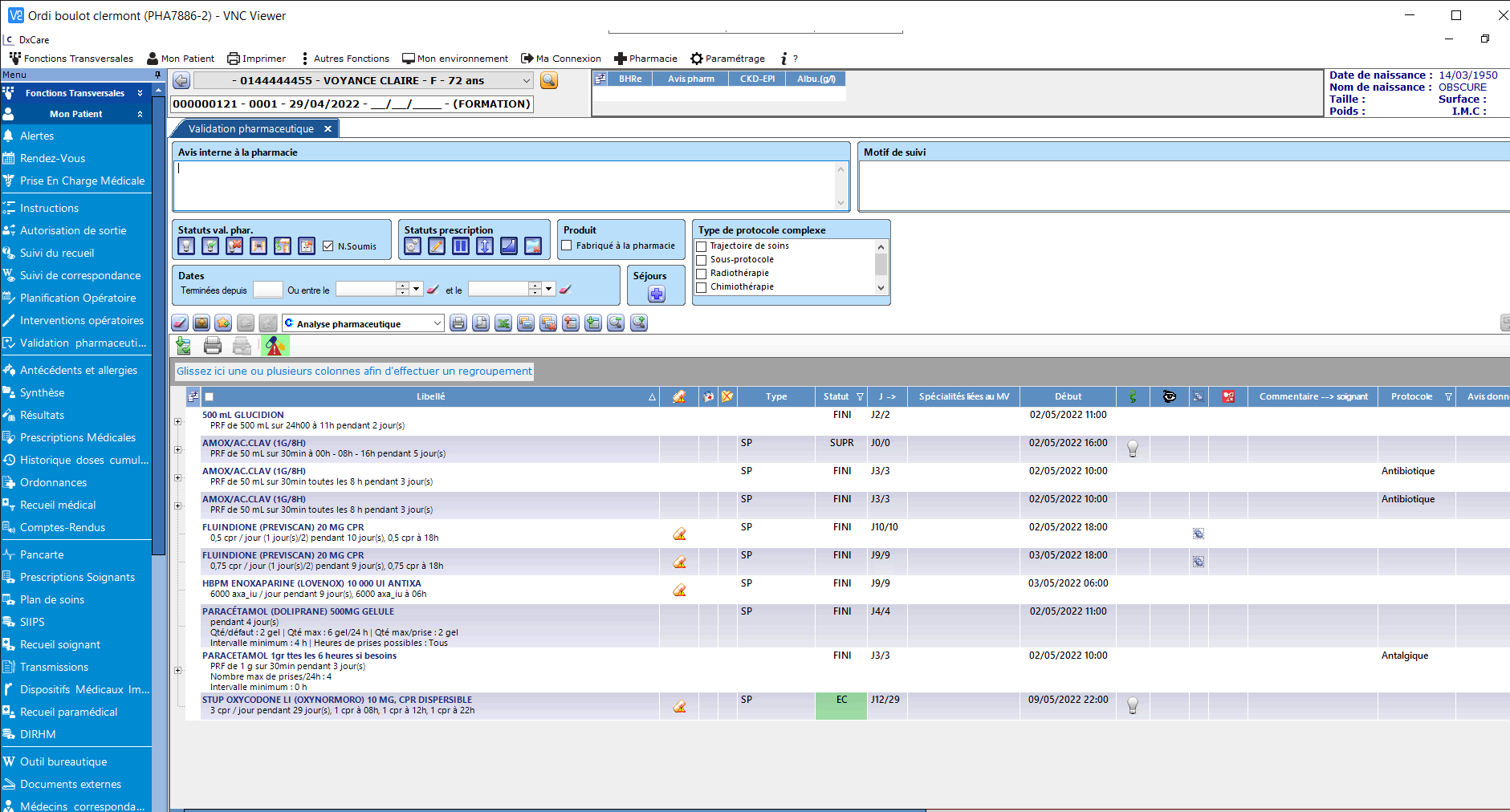

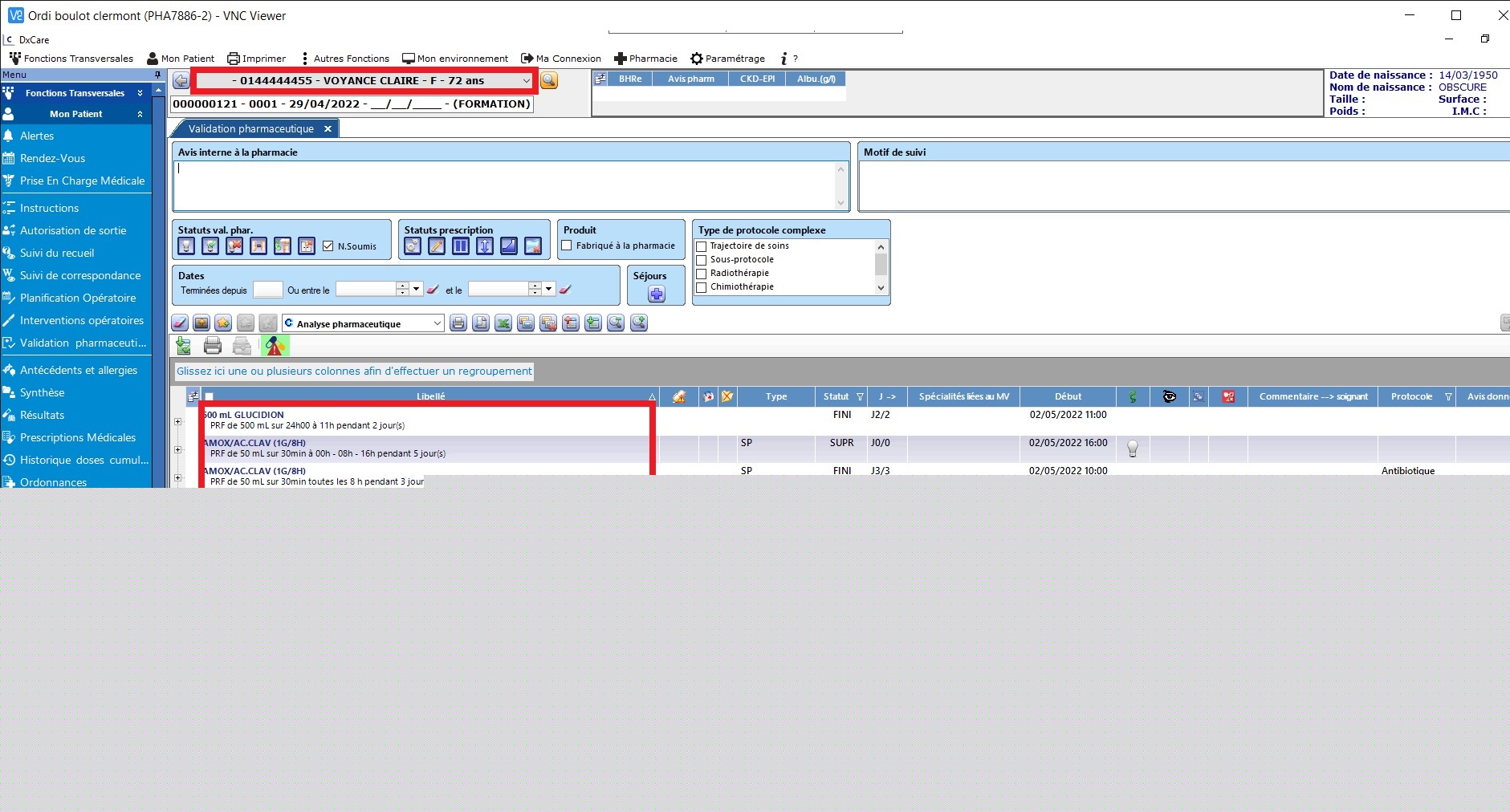

當用戶單擊一個按鈕時，程式會在剪貼板中截取螢屏截圖“這部分沒有問題”，檢測感興趣區域 (ZOI)，剪切該區域并為我的程式提取多個區域的文本。我試圖從處方中提取資訊。我知道感興趣的區域將始終處于相同的顏色矩形中，但我不確定每次需要提取資訊時處方是否為全尺寸。你可以看到原始影像和我想要的 ZOI 是紅色的。

我嘗試了什么：

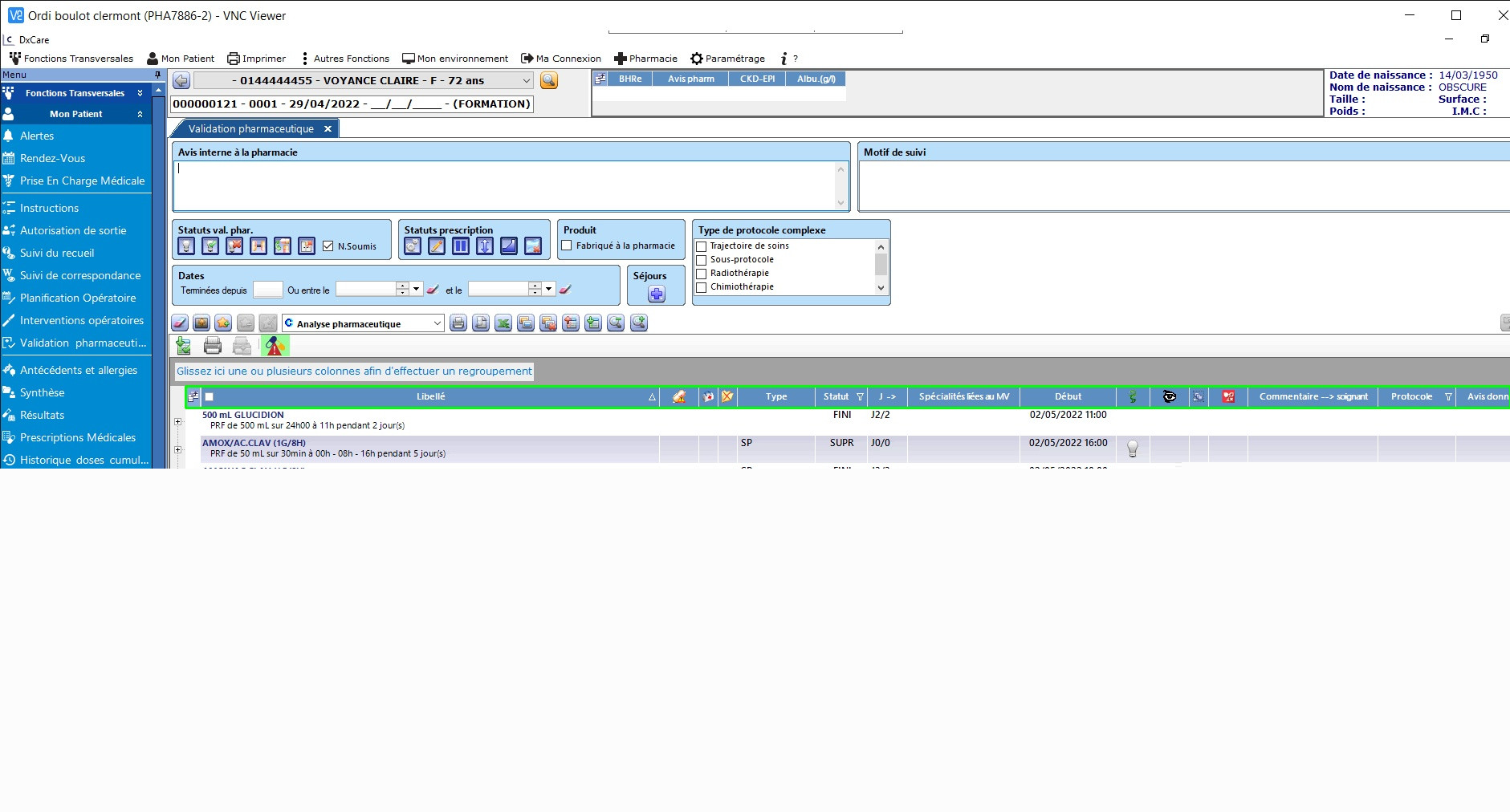

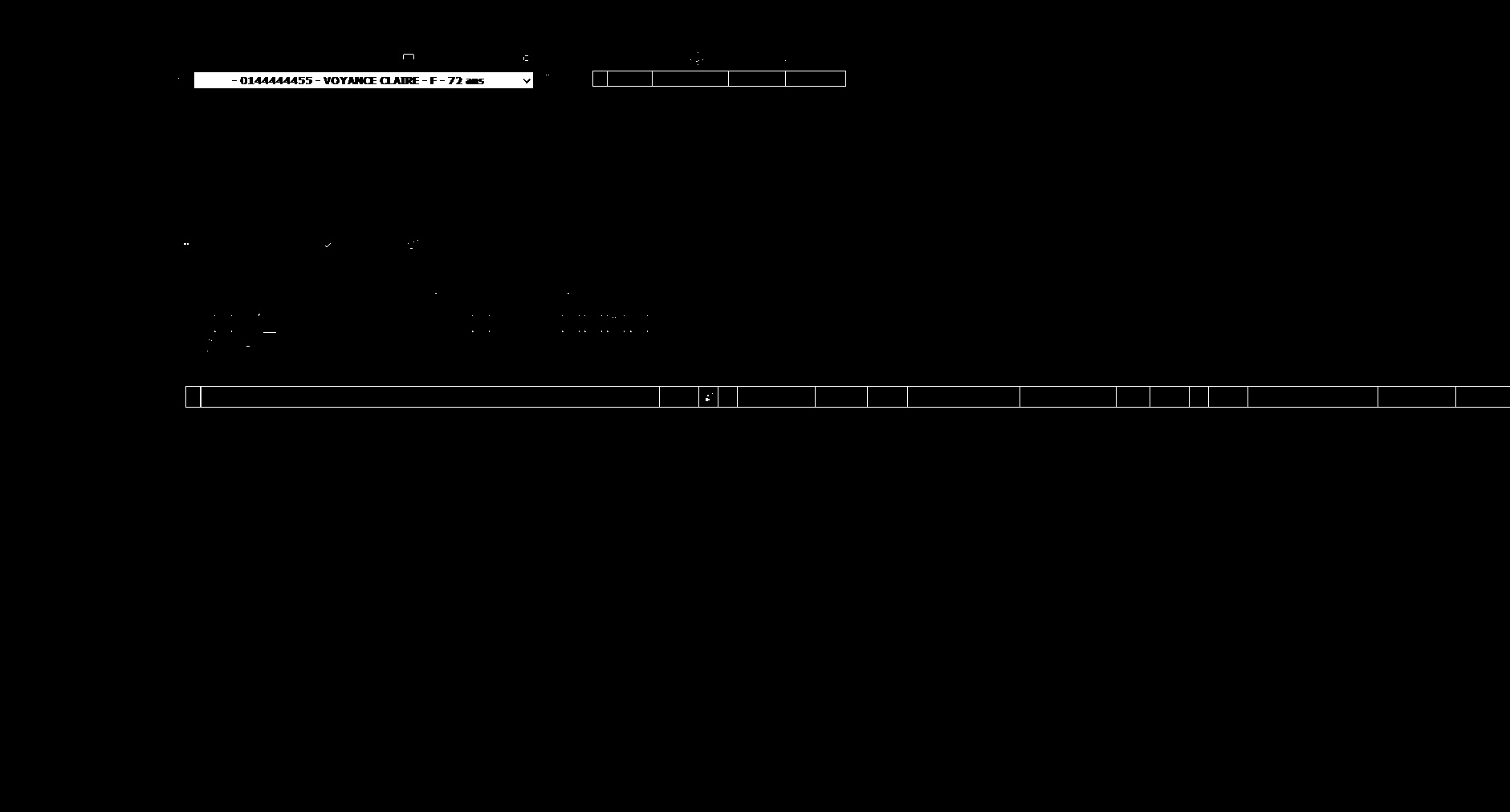

• 我第一次嘗試使用字體中的顏色制作區域的輪廓。該程式可以在灰色特定區域周圍創建一個區域，但這不是我想要的（綠色框）。上面可以看到原圖、后處理圖和代碼

     import numpy as np
            import cv2

        # Read input image
        img = cv2.imread('test_image.png')

        gray = np.all(img == (227,227,227), 2)

        # Convert logical matrix to uint8
        gray = gray.astype(np.uint8)*255

        # Find contours
        cnts = cv2.findContours(gray, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)[-2]  # Use index [-2] to be compatible to OpenCV 3 and 4

        # Get contour with maximum area
        c = max(cnts, key=cv2.contourArea)

        x, y, w, h = cv2.boundingRect(c)

        # Draw green rectangle for testing
        cv2.rectangle(img, (x, y), (x w, y h), (0, 255, 0), thickness = 2)

        # Show result
        cv2.imshow('gray', gray)
        cv2.imwrite('niveau_gris.jpg', gray)
        cv2.imshow('img', img)
        cv2.imwrite('test_image_resultat.jpg', img)
        cv2.waitKey(0)
        cv2.destroyAllWindows()

• 第二次我嘗試使用兩個引數來制作區域的輪廓，目的是選擇帶有文本的區域。該程式根本不創建區域。你可以看到下面的代碼

    import numpy as np
    import cv2

    frame = cv2.imread('test_image_constrasate.jpg')
    # Convert BGR to HSV
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
    # define range of red color in HSV
    lower_red = np.array([189,189,189])
    upper_red = np.array([204,203,204])

    mask = cv2.inRange (hsv, lower_red, upper_red)
    contours = cv2.findContours(mask.copy(),
                               cv2.RETR_TREE,
                               cv2.CHAIN_APPROX_SIMPLE)[-2]

    if len(contours) > 0:
        red_area = max(contours, key=cv2.contourArea)
        x, y, w, h = cv2.boundingRect(red_area)
        cv2.rectangle(frame,(x, y),(x w, y h),(0, 0, 255), 2)


    cv2.imshow('frame', frame)
    cv2.imshow('mask', mask)

    cv2.waitKey(0)

• 第三次我嘗試使用霍夫線變換，但我沒有足夠的實驗來處理影像我不確定這個程序的可重復性，因為截圖可能不是全尺寸的，我不確定如何使用這條線來制作盒子。

提供研究

我在 StackoverFlow 上使用了以下術語：“OpenCv 選擇矩形”、“OpenCV 選擇基于顏色的區域”、“OpenCV 如何根據他的顏色選擇區域”......

你能幫助我嗎 ？感謝您未來的幫助

uj5u.com熱心網友回復：

標題的方法：

• 找到位于其左側和右側的按鈕，使用matchTemplate
• 標題是相對于那些的矩形

表的方法：

• inRange關于表頭的顏色
• connectedComponentsWithStats
• 按高度過濾以僅查找表格標題單元格
• 找到最寬的單元格
• 使用條紋背景分隔行

整件事：

inRange：

# table header, first cell is largest
header_color = (194, 142, 93)
mask = cv.inRange(im, header_color, header_color)

連接組件：

(nlabels, labels, stats, centroids) = cv.connectedComponentsWithStats(mask)
# print(stats) # x, y, w, h, area (ConnectedComponentsTypes)

過濾和排序組件：

comps = [(label, *stat) for label, stat in enumerate(stats)]
# (label, x, y, w, h, area)
comps = [comp for comp in comps if comp[4] == 25] # height: exactly 25 pixels
comps.sort(key=lambda comp: comp[5], reverse=True) # area, descending... or simply max(key=)
header_comp = comps[0] # largest area
header_rect = header_comp[1:5]
(hx,hy,hw,hh) = header_rect
header = crop(im, *header_rect)
imshow(header)

查找表體和行：

# table body
# pixel column just before the header cell (B) contains striped background but no text
# column to the left of that (A) contains only white, until the end
bx = hx
by = hy hh   1
bw = hw

columnA = crop(im, bx-2, by, 1, imh-by)[:,0,1]
(I,) = np.where(columnA != 255)
bh = I.min() # table body height

columnB = crop(im, bx-1, by, 1, bh)[:,0,1]
rowmask = (columnB == 255)#.astype(np.int8)
(I,) = np.where(np.diff(rowmask))
I  = 1 # diff shifts things back, edge is on the second pixel, not the first

row_tops = np.concatenate(([0], I[:-1]))
row_bottoms = I
# np.vstack([row_tops, row_bottoms]).T

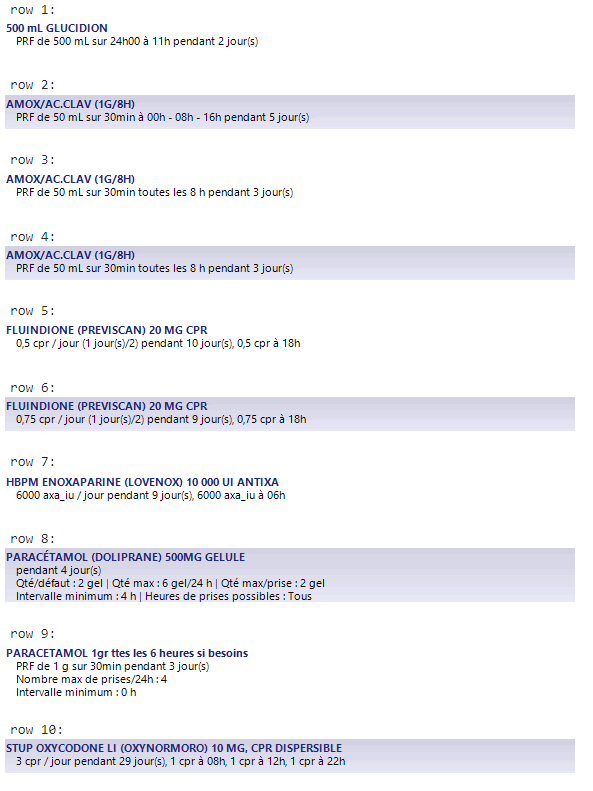

提取每一行：

print((bx, by, bw, bh))
for i,(top,bottom) in enumerate(zip(row_tops, row_bottoms)):
    print(f"row {i 1}:")
    imshow(crop(im, bx, by top, bw, bottom-top))
    print()
