R中的NetworkD3sankey圖表創建了非常混亂的鏈接，即使我的代碼應該很好。怎么了？

我正在嘗試創建一個 sankey 圖，但連接結果都搞砸了。這是我的資料：

#> A tibble: 61 x 3
#> # Groups:   id_2 [55]
#>     id_2 origin                target
#>    <int> <fct>                 <chr>
#>  1     4 Pendlerkort i app     Rejsekort
#>  2    38 Ungdomskort           Rejsekort
#>  3    84 Rejsekort             Rejsekort
#>  4    89 Rejsekort             Pendlerkort i app
#>  5    95 Rejsekort             Rejsekort
#>  6   112 Rejsekort Pendlerkort Rejsekort
#>  7   118 Pendler20             Rejsekort med pendler kombi
#>  8   140 Pendlerkort i app     Rejsekort
#>  9   167 DSB Orange            Pendler20
#> 10   193 Rejsekort             Rejsekort
#> # ... with 51 more rows

sankey_plot <-
  tibble::tribble(
    ~id_2,  ~origin,                  ~target,
    4L,     "Pendlerkort i app",      "Rejsekort",
    38L,    "Ungdomskort",            "Rejsekort",
    84L,    "Rejsekort",              "Rejsekort",
    89L,    "Rejsekort",              "Pendlerkort i app",
    95L,    "Rejsekort",              "Rejsekort",
    112L,   "Rejsekort Pendlerkort",  "Rejsekort"
  )

然后我運行以下代碼：

# create nodes
nodes <- data.frame(
  name=c(as.character(sankey_plot$origin),
         as.character(sankey_plot$target)) %>% unique()
)

# Get values
sankey_plot <- sankey_plot %>% group_by(origin, target) %>%
  summarise(values = n())

sankey_plot <- sankey_plot %>%
  dplyr::ungroup()

# Create source and target ID's
sankey_plot$IDsource <- match(sankey_plot$origin, nodes$name)-1
sankey_plot$IDtarget <- match(sankey_plot$target, nodes$name)-1

# Plot
sankeyNetwork(Links = sankey_plot, Nodes = nodes,
              Source = "IDsource", Target = "IDtarget",
              Value = "values",
              NodeID = "name",
              # fontSize = 10
              nodeWidth = 20,
              sinksRight = TRUE)

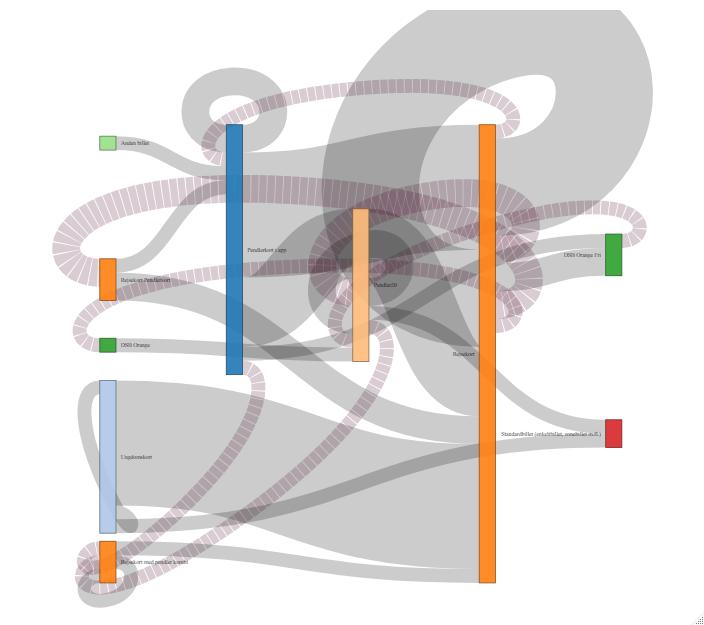

這給了我一個看起來像這樣的混亂情節：

我不知道我做錯了什么。我嘗試以幾種不同的方式創建節點。同樣在我不這樣做的地方group_by()，只是讓每一行代表每個動作（而不是計數）。情節最終看起來一樣

uj5u.com熱心網友回復：

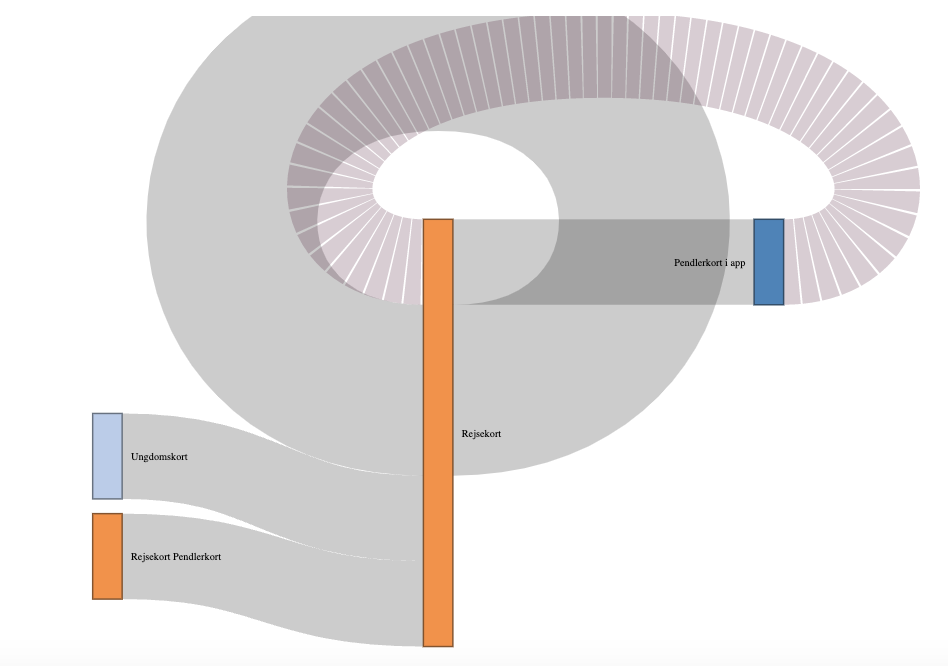

鑒于您提供的示例資料，回圈是預期的。例如，第 3 行表示在同一節點開始和結束的鏈接，第 1 行表示來自節點（“Pendlerkort I app”）的鏈接，該鏈接跟隨“Rejsekort”節點，然后鏈接回“Rejsekort”節點再次。

sankey_plot
#> # A tibble: 5 × 5
#>   origin                target            values IDsource IDtarget
#>   <fct>                 <chr>              <int>    <dbl>    <dbl>
#> 1 Pendlerkort i app     Rejsekort              1        0        2
#> 2 Rejsekort             Pendlerkort i app      1        2        0
#> 3 Rejsekort             Rejsekort              2        2        2
#> 4 Rejsekort Pendlerkort Rejsekort              1        3        2
#> 5 Ungdomskort           Rejsekort              1        1        2

如果您期望的是不同的節點都具有相同的名稱“Rejsekort”，那么您將必須區分資料中的這些節點。

library(dplyr)
library(networkD3)


sankey_plot <-
  tibble::tribble(
  ~id_2,  ~origin,                  ~target,
  4L,     "Pendlerkort i app",      "Rejsekort",
  38L,    "Ungdomskort",            "Rejsekort",
  84L,    "Rejsekort",              "Rejsekort",
  89L,    "Rejsekort",              "Pendlerkort i app",
  95L,    "Rejsekort",              "Rejsekort",
  112L,   "Rejsekort Pendlerkort",  "Rejsekort"
)

dupe_targets <- sankey_plot$target == "Rejsekort"
sankey_plot$target[dupe_targets] <-
  paste0(sankey_plot$target[dupe_targets], "_", seq_along(sankey_plot$target[dupe_targets]))

sankey_plot$values <- 1

# create nodes
nodes <- data.frame(
  name=c(as.character(sankey_plot$origin),
         as.character(sankey_plot$target)) %>% unique()
)

# Create source and target ID's
sankey_plot$IDsource <- match(sankey_plot$origin, nodes$name)-1
sankey_plot$IDtarget <- match(sankey_plot$target, nodes$name)-1


sankey_plot
#> # A tibble: 6 × 6
#>    id_2 origin                target            values IDsource IDtarget
#>   <int> <chr>                 <chr>              <dbl>    <dbl>    <dbl>
#> 1     4 Pendlerkort i app     Rejsekort_1            1        0        4
#> 2    38 Ungdomskort           Rejsekort_2            1        1        5
#> 3    84 Rejsekort             Rejsekort_3            1        2        6
#> 4    89 Rejsekort             Pendlerkort i app      1        2        0
#> 5    95 Rejsekort             Rejsekort_4            1        2        7
#> 6   112 Rejsekort Pendlerkort Rejsekort_5            1        3        8


sankeyNetwork(Links = sankey_plot, Nodes = nodes,
              Source = "IDsource", Target = "IDtarget",
              Value = "values",
              NodeID = "name",
              # fontSize = 10
              nodeWidth = 20,
              sinksRight = TRUE)
