vivo 互聯網客戶端團隊- Xu Jie
日益新增的機型，給開發人員帶來了很多的適配作業，代碼能不能統一、apk能不能統一、物料如何選取、樣式怎么展示等等都是困擾開發人員的問題，本方案就是介紹不同機型的共線方案，打消開發人員的疑慮，
一、日益紛繁的機型帶來的挑戰
1.1 背景
科技是進步的，人們對美的要求也是逐漸提升的，所以才有了現在市面上形形色色的機型
（1）比如vivo X60手機采用纖薄曲面屏設計，屬于直板機型，
（2）比如vivo 折疊屏高端手機，提供更優質的視覺體驗，屬于折疊屏機型，
（3）比如vivo pad，擁有優秀的操作手感和高級的質感，屬于平板機型，
1.2 我們的挑戰
在此之前，我們主要是為直板手機去服務，我們的開發只要適配這種主流的直板機器，我們的UI主要去設計這種直板手機的效果圖，我們的產品和運營主要為這種直板機型去選擇物料，
可是隨著這種形形色色機型的出現，那么問題就來了：
（1）開發人員的適配成本高了，是不是針對每一種機型，都要做個單獨的應用進行適配呢？
（2）UI設計師要做的效果圖要多了，是不是要針對每種機型都要設計一套效果圖呢？
（3）產品和運營需要選擇的物料更受限制了，會不會這個物料在一個機器上正常，在其他機器上就不正常了呢？
為什么這么說，下面以開發者的角度來做介紹，把我們面臨的問題，做說明，
二、 開發者的窘境
2.1 全機型適配成本太高
日漸豐富的機型適配讓我們這些android開發人員疲于奔命，雖然可以按照要求進行適配，但是大螢屏的機型適配成本依然比較高，因為這些機型不同于傳統的直板手機的寬高比例（9:16），所以有的應用干脆就直接兩邊留白，內容區域展示在螢屏正中央，這種效果，當然很差，
案例1：某個視頻APP頁面，未做pad上的適配，打開之后的效果如下，兩邊大量留白，是不可操作的區域，

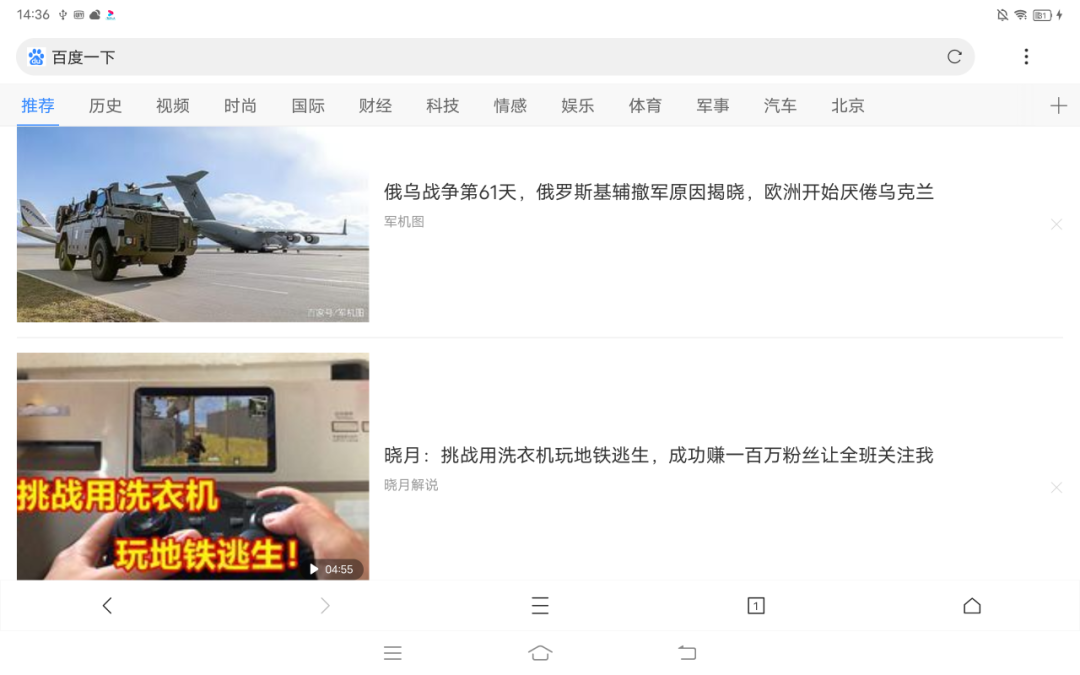

案例2：某新聞資訊類APP，在pad上的適配效果如下，可見的范圍內，資訊流展示內容較少，圖片有拉伸、模糊的問題，
2.2 全機型適配成本高在哪
上面的案例其實只是表面的問題之一，作為開發人員，需要考慮的因素有很多，首先要想到這些機型有什么特點：
然后才是需要解決的問題：
三、尋找全機型適配方案之旅
3.1 方案討論與確定
頁面拉伸、左右留白是現象，這也是用戶的直接體驗，那么這就是我們要改善的地方，所以現在就有方向了，圍繞著 “如何在可見區域內，展示更多的資訊” ，這不是布局的簡單重新排列組合，因為 方案絕對不是只有開發決定如何實作就可以怎么實作的，一個apk承載著功能到用戶手里涉及了多方角色的介入，產品經理需要整理需求、運營人員需要配置物料、發布apk，測驗需要測驗等等，所以最終的方案不是一方定下來的，而是一個協調統一后的結果，
既然要去討論方案，那么就要有依據，在此省略討論、評審、定稿的程序，
先來看看直板、折疊屏、pad的外部輪廓圖，知道頁面形態如何，
3.2 方案落地示意圖
每個應用要展示的內容不一致，但是原理一致，此處就以下面幾個樣式為基礎介紹原理，原則也比較簡單，盡可能展示更多內容，不要出現大面積的空白區域，
下面沒有介紹分欄模式的適配，因為分欄的模式也可能被用戶關閉，最終成為全屏模式，所以說，可以選擇只適配全屏模式，這樣的適配成本較低，當然，這個也要根據自己模塊的情況來確定，比如微信，更適合左右屏的分欄模式，
3.2.1 直板機型適配方案骨骼圖
直板機型，目前主流的機型，寬高比基本是9:16，可以最大限度地展示比較多的內容，比如下圖中的模塊1、模塊2、 模塊3的圖片，
3.2.2 折疊屏機型適配方案骨骼圖
折疊屏機型，螢屏可旋轉，但是寬高比基本是1:1，高度和直板機器基本差不多，可以達到2000px的像素，所以在縱向上，也可以最大限度地展示比較多的內容，比如下圖中的模塊1、模塊2、 模塊3的圖片，
3.2.3 PAD機型適配方案骨骼圖
pad平板，螢屏可旋轉，并且旋轉后的寬高比差異較大，縱向時，寬高比是5 : 8，橫向時，寬高比是8 : 5，
在pad縱向時，其實高度像素是足夠展示很多內容的，比如下圖中的模塊1、模塊2、 模塊3的圖片；
但是在pad橫向時，沒辦法展示更多的內容（倒是有個方案，最后再說），只能下圖中的模塊1、模塊2的圖片，
3.3 方案落地規范
3.3.1 一套代碼適配所有機型
確定一個apk能不能適配所有機型，首先要解決的是要符合不同機型的特性，比如直板手機只能縱向顯示，折疊屏和pad支持橫豎屏旋轉，
描述如下：
（1）需求
- 直板屏：強制固定豎屏；
- 折疊屏：外屏固定豎屏、內屏(大屏)支持橫豎屏切換；
- PAD端：支持橫豎屏切換；
我們需要在以上三端通過一套代碼實作上面的需求，
（2）橫豎屏切換
有以下2種方法：
- 方式1）
通過在AndroidManifest.xml中設定：android:screenOrientation屬性
a) android:screenOrientation="portrait"強制豎屏；
b) android:screenOrientation="landscape"強制橫屏；
c) android:screenOrientation="unspecified"默認值，可以橫豎屏切換；
方式2）
在代碼中設定：activity.setRequestedOrientation(****);
a) setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_PORTRAIT); 設定豎屏；
b)setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_LANDSCAPE); 設定橫屏；
c)setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_UNSPECIFIED); 可以橫豎屏切換；
（3）不同設備支持不同的螢屏橫豎屏方式
1）直板屏：
因為是強制豎屏，所以，可以通過在AndroidManifest.xml中給Activity設定android:screenOrientation="portrait"，
2）折疊屏：
外屏與直板屏是保持一致的，暫且不討論，但是內屏(大屏)要支持橫豎屏切換，如果是一套代碼，顯然是無法通過AndroidManifest檔案來實作的，這里其實系統框架已經幫我們實作了對應內屏時橫豎屏的邏輯，總結就是，折疊屏可以與直板屏保持一致，在AndroidManifest.xml中給Activity設定android:screenOrientation="portrait"，如果切換到內屏時，系統自動忽略掉screenOrientation屬性值，強行支持橫豎屏切換，
3）PAD端：
當然了，并不是所有的專案對應的系統都會自動幫我們忽略screenOrientation屬性值，這時候就需要我們自己來實作了，
我們通過在Activity的基類中設定setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_UNSPECIFIED)，發現確實能夠使當前頁面橫豎屏自由切換了，但是在啟動activity的時候遇到了問題，當我們從橫屏狀態A界面啟動一個acitivity的B界面時，發現B界面先是豎屏，然后切換到了橫屏（如圖1所示），再試了多次依舊如此，肉眼可見的切換程序顯然不能滿足我們的需求，這說明通過java代碼動態調整橫豎屏的技術方向是行不通的，綜上所述，通過同一份代碼無法滿足PAD端和直板屏的互斥的需求，
那還有沒有其他方式呢，別忘了，我們Android打包全流程是通過gradle完成的，我們是不是可以通過切面編程的思維，針對不同的設備打出不同的包，
方案確定了，在此進行技術驗證，
gradle編譯其中一個重要環節就是對依賴的aar、本地module中的AndroidManifest檔案進行merge，最終輸出一份臨時的完整清單檔案，存放在*/app/build/intermediates/merged_manifest/**Release/路徑下，
因此，我們可以在AndroidManifest檔案merge完成之后對該臨時檔案中的android:screenOrientation欄位值資訊進行動態修改，修改完成之后再存回去，這樣針對pad端就可以單獨打出一份apk檔案，
核心代碼如下：
//pad支持橫豎屏
def processManifestTask = project.tasks.getByName("processDefaultNewSignPadReleaseManifest");
if (processManifestTask != null) {
processManifestTask.doLast { pmt ->
def manifestPath = pmt.getMultiApkManifestOutputDirectory().get().toString() + "/AndroidManifest.xml"
if (new File(manifestPath).exists()) {
String manifest = file(manifestPath).getText()
manifest = manifest.replaceAll("android:screenOrientation=\"portrait\"", "android:screenOrientation=\"unspecified\"");
file(manifestPath).write(manifest)
println(" =============================================================== manifestPath: " + manifestPath)
}
}
}
（4）apk的數量
到這里為止，java代碼是完全一致，沒有區分的，關鍵就在于框架有沒有提供出忽略screenOrientation的能力，如果提供了，我們只需要輸出一個apk，就能適配所有機型，
如果沒有這個能力，我們就需要使用gradle打出額外的一個apk，滿足可旋轉的要求，
3.3.2 一套物料配所有機型
1、等比放大物料

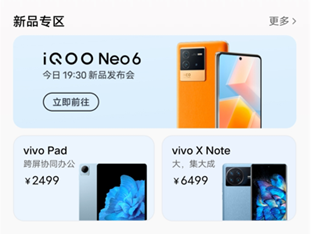

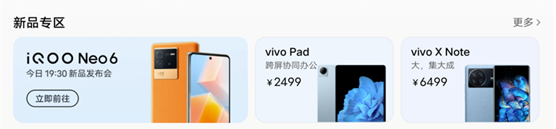

通過上面的落地方案的要求，對于模塊2的圖片，展示效果是不一樣的，如下圖：
（1）直板手機上面，模塊2的圖片1在上面，圖片2、3分布于左下角和右下角
（2）折疊屏或者pad上面，模塊2的圖片1在左邊，圖片2、3分布于右側
（3）折疊屏和pad上的模塊2的圖片，相對于直板手機來說，做了樣式的調整，上下的樣式改為了左右，圖片也做了對應的放大，保證橫向上可以填充整個螢屏的寬度，
（4）為了形象地表示處理后的效果，看下下面的示意圖即可，
2、高度不變，裁剪物料
對于模塊3的圖片，可以回顧3.2中的展示樣式，要求是
（1）直板手機上面，模塊3中圖片1的高度此處為300px，
（2）折疊屏或者pad上面，模塊3的圖片1的高度也是300px，但是內容不能減少，

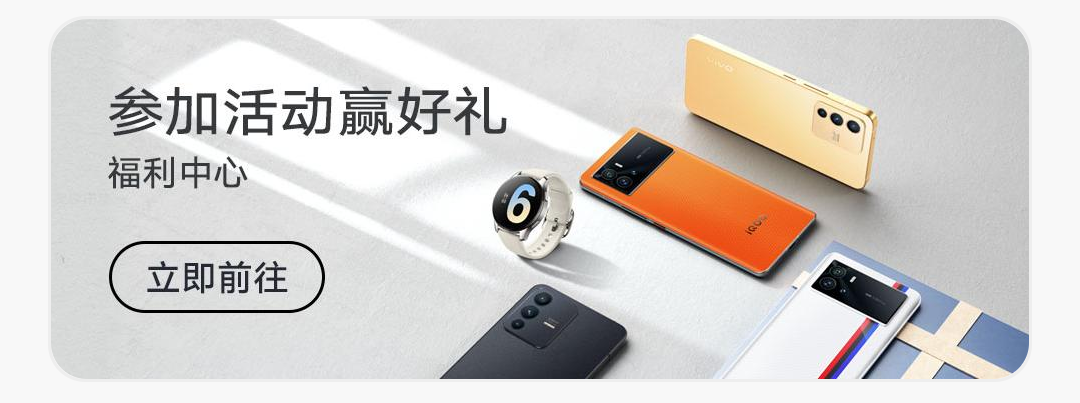

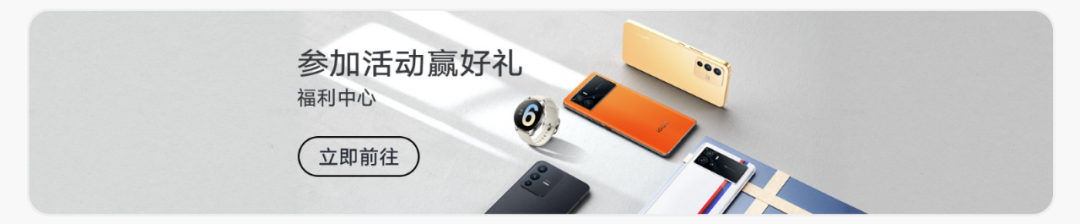

（3）解決方案就是提供一張原始大圖，假如規格為2400px*300px，在直板手機上左右進行裁剪，如下圖所示，折疊屏和pad上面直接進行展示，而裁剪這一步，放在服務端進行，因為客戶端做裁剪，比較耗時，
（4）為了形象地表示處理后的效果，看下下面的示意圖即可，
3.3.4 無感重繪
無感重繪，主要是體現在折疊屏的內外屏切換，pad的橫豎屏旋轉這些場景，如何保證頁面不會出現切換、旋轉時候的閃現呢？
（1）這就要提前準備好資料源，保證在頁面變化時，立即notify，
（2）我們的頁面串列最好使用recyclerview，因為recyclerview支持區域重繪，
（3）資料源驅動UI，千萬不要在UI層面判斷機型做UI的動態計算，頁面會閃屏，體驗不好，
3.4 方案落地實戰
上面介紹了不同機型的適配規范，這個沒有疑問之后，直接通過案例來看下具體如何實施，

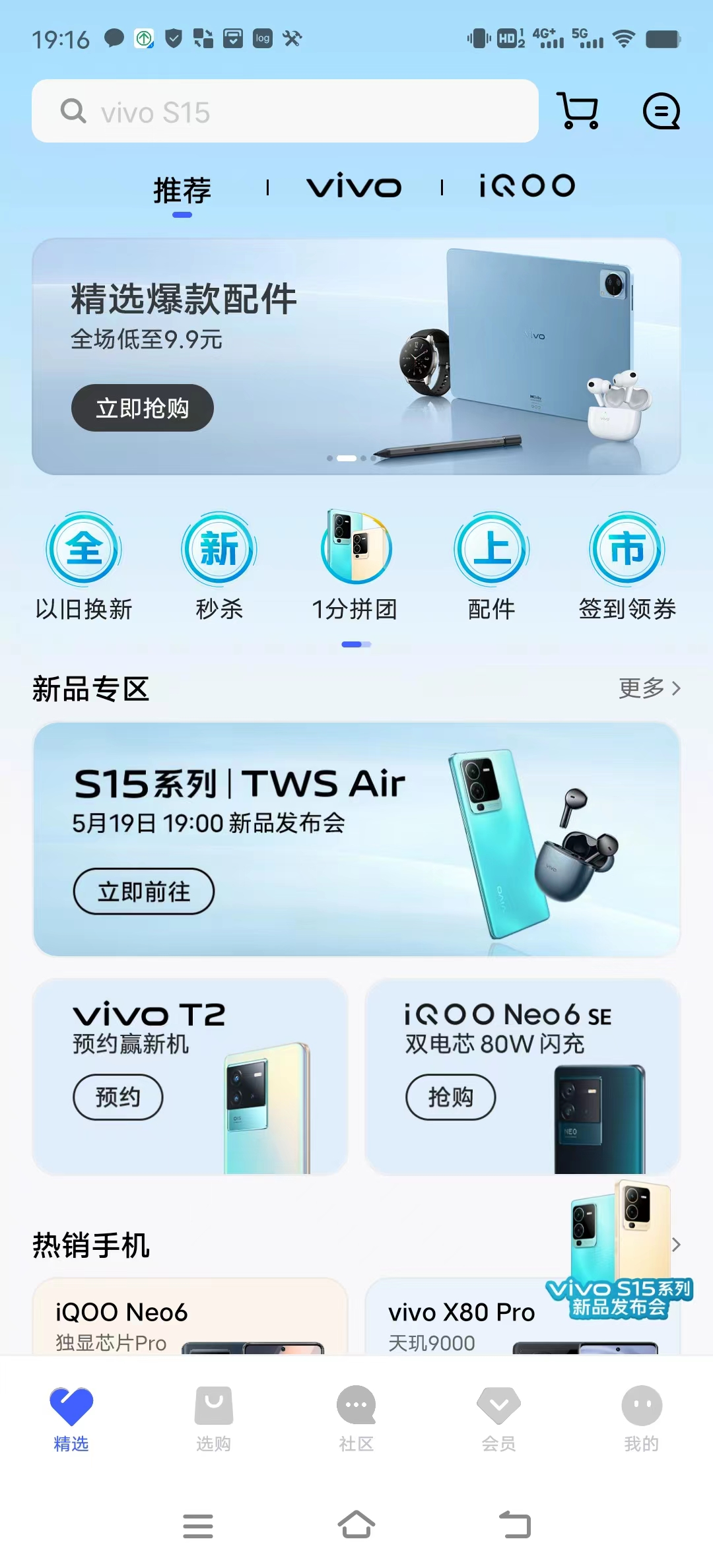

如上圖所示，選購頁可以大致分為 分類導航欄區域 和 內容區域，其中內容區域是由多個樓層組成，
3.4.1 UI如何設計的
如圖所示，能夠直觀地感受到，從直板手機到折疊屏內屏再到Pad橫屏，當設備的可顯示面積增大時，頁面充分利用空間展示更多的商品資訊，
3.4.2 不同設備的區分方式
通過前面的簡單介紹，對選購頁的整體布局及不同設備上的UI展示有所了解，下面來看下如何在多個設備上實作一套代碼的適配，
首先第一步，要如何區分不同的設備，
在區分不同的設備前，先看下能夠從設備中獲得哪些資訊？
1）解析度
2）機型
3）當前螢屏的橫、豎狀態
先說結論：
- 直板手機：通過解析度來區分
- 折疊屏：通過機型和內外屏狀態來區分
- Pad：通過機型和當前螢屏的橫、豎狀態來區分
所以這里根據這幾個特點，提供一個工具，
不同設備的區分方式，
/**
* @function 判斷當前手機的螢屏是處于哪個螢屏型別：目前三個螢屏范圍：分別為 <= 528dp、528 ~ 696dp、> 696dp,對應的分別是正常直板手機、折疊屏手機內屏和Pad豎屏、和Pad橫屏
*/
public class ScreenTypeUtil {
public static final int NORMAL_SCREEN_MAX_WIDTH_RESOLUTION = 1584; // 正常直板手機：螢屏最大寬度解析度；Pad的解析度（1600*2560）， 1584 = 528 * 3， 528dp是UI在精選頁標注的直板手機范圍
public static final int MIDDLE_SCREEN_MAX_WIDTH_RESOLUTION = 2088; // 折疊屏手機：螢屏最大寬度解析度（1916*1964， 旋轉：1808*2072），2088 = 696 * 3， 2088dp是UI在精選頁標注的折疊屏展開范圍
public static final int LARGE_SCREEN_MAX_WIDTH_RESOLUTION = 2560; // 大螢屏設備：螢屏寬度暫定為 Pad的高度
public static final int NORMAL_SCREEN = 0; // 正常直版手機螢屏
public static final int MIDDLE_SCREEN = 1; // 折疊屏手機內屏展開、Pad豎屏
public static final int LARGE_SCREEN = 2; // Pad橫屏
public static int getScreenType() {
Configuration configuration = BaseApplication.getApplication().getResources().getConfiguration();
return getScreenType(configuration);
}
// 注意這里的newConfig 在Activity、Fragment、View 中的onConfigurationChanged中獲得的newConfig傳入，如果獲得不了該值，可以使用getScreenType（）方法
public static int getScreenType(@NonNull Configuration newConfig) {
// Pad 通過機型標志位及當前處于橫豎屏狀態 來判斷當前螢屏型別
if (SystemInfoUtils.isPadDevice()) {
return newConfig.orientation == Configuration.ORIENTATION_LANDSCAPE ? LARGE_SCREEN : MIDDLE_SCREEN;
}
// Fold折疊屏 通過機型標志及內外屏狀態 來判斷當前螢屏型別
if (SystemInfoUtils.isFoldableDevice()) {
return SystemInfoUtils.isInnerScreen(newConfig) ? MIDDLE_SCREEN : NORMAL_SCREEN;
}
// 普通手機 通過解析度判斷
return AppInfoUtils.getScreenWidth() <= NORMAL_SCREEN_MAX_WIDTH_RESOLUTION ? NORMAL_SCREEN : (AppInfoUtils.getScreenWidth() <= MIDDLE_SCREEN_MAX_WIDTH_RESOLUTION ? MIDDLE_SCREEN : LARGE_SCREEN);
}
}
3.4.3 實作方案
（1）資料源驅動UI改變的思想
對于直板手機來說，選購頁只有一種狀態，保持豎屏展示，
對于折疊屏來說，折疊屏可以由內屏切換到外屏，也就涉及到了兩種不同狀態的切換，
對于Pad來說，Pad支持橫豎屏切換，所以也是兩種不同狀態切換，
當螢屏型別、橫豎屏切換、內外屏切換時，Activity\Fragment\View 會呼叫onConfigurationChanged方法，因此針對直板手機、折疊屏及Pad可以將資料源的切換放在此處，
無論是哪種設備，最多是只有兩種不同的狀態，因此，資料源這里可以準備兩套：一種是Normal、一種是Width，對直板手機而言：因為只有一種豎屏狀態，因此只需要一套資料源即可；對折疊屏而言：Normal存放的是折疊屏外屏資料源，Width存放的是折疊屏內屏資料源；對Pad而言：Normal存放的是Pad豎屏狀態資料源，Width存放的是Pad橫屏狀態資料源，
（2）內容區域
右側的內容區域是一個Fragment，在這個Fragment里面包含了一個RecyclerView，
每個子樓層
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/root_classify_horizontal"
android:layout_
android:layout_height="wrap_content"
android:orientation="vertical">
<xxx.widget.HeaderAndFooterRecyclerView
android:id="@+id/shop_product_multi_rv"
android:layout_
android:layout_height="wrap_content" />
</LinearLayout>
每個樓層也是一個單獨的RecyclerView，以樓層4為例，樓層4的每一行商品都是一個RecyclerView，每個RecyclerView使用GridLayoutManager來控制布局的展現列數，
（3）資料源
以折疊屏為例：針對每個子樓層的資料，在決議時，就先準備兩套資料源：一種是Normal、一種是Width，
在請求網路資料回來后，在決議資料完成后，存放兩套資料源，這兩套資料源要根據UI設計的規則來組裝，例如以折疊屏的樓層4為例：
折疊屏-外屏-樓層4：一行展示2個商品資訊，
折疊屏-內屏-樓層4：一行展示3個商品資訊，
注意：這里的2、3數字是UI設計之初就定下來的，每行商品都是一個RecyclerView，并且使用GridLayoutManager來控制其列數，因此這個2、3也是傳入到GridLayoutManager的列數值，這里要保持一致，
子樓層的資料源決議
//這里的normalProductMultiClassifyUiBeanList集合中存放了2個商品資訊
for (ProductMultiClassifyUiBean productMultiClassifyUiBean : normalProductMultiClassifyUiBeanList) {
productMultiClassifyUiBean.setFirstFloor(isFirstFloor);
shopListDataWrapper.addNormalBaseUiBeans(productMultiClassifyUiBean);
}
//這里的normalProductMultiClassifyUiBeanList集合中存放了3個商品資訊
for (ProductMultiClassifyUiBean productMultiClassifyUiBean : widthProductMultiClassifyUiBeanList) {
productMultiClassifyUiBean.setFirstFloor(isFirstFloor);
shopListDataWrapper.addWidthBaseUiBeans(productMultiClassifyUiBean);
}
因此，到這里就已經獲取了所需的資料源部分
（4）螢屏型別切換
還是以折疊屏為例，折疊屏外屏切換到內屏，此時Fragment會走onConfigurationChanged方法，
螢屏型別切換-資料源切換-更新RecyclerView，
public void onConfigurationChanged(@NonNull Configuration newConfig) {
super.onConfigurationChanged(newConfig);
//1、 首先進行內容區域中的RecyclerViewAdapter、資料源判空
if (mRecyclerViewAdapter == null || mPageBeanAll == null) {
return;
}
//2、判斷當前的螢屏型別，注意：這個地方是呼叫3提供的方法：ScreenTypeUtil.getScreenType(newConfig)
// 直板手機、折疊屏外屏
if (ScreenTypeUtil.NORMAL_SCREEN == ScreenTypeUtil.getScreenType(newConfig)) {
mPageBeanAll.setBaseUiBeans(mPageBeanAll.getNormalBaseUiBeans());
} else if (ScreenTypeUtil.MIDDLE_SCREEN == ScreenTypeUtil.getScreenType(newConfig)) {
if (SystemInfoUtils.isPadDevice()) {
// Pad的豎屏
mPageBeanAll.setBaseUiBeans(mPageBeanAll.getNormalBaseUiBeans());
} else {
// 折疊屏的內屏
mPageBeanAll.setBaseUiBeans(mPageBeanAll.getWidthBaseUiBeans());
}
} else {
// Pad的橫屏、大解析度螢屏
mPageBeanAll.setBaseUiBeans(mPageBeanAll.getWidthBaseUiBeans());
}
//獲取當前螢屏型別的最新資料源
mRecyclerViewAdapter.setDataSource(mPageBeanAll.getBaseUiBeans());
//資料源驅動樓層UI改變
mRecyclerViewAdapter.notifyDataSetChanged();
}
通過onConfigurationChanged方法，能夠看到資料源是如何根據不同螢屏型別進行切換的，當資料源切換后，會通過notifyDataSetChanged方法來改變UI，
四、至簡之路的鑄就
大道至簡，遵循規范和原則，就可以想到如何對多機型進行適配，別陷入細節，
以這個作為指導思想，可以做很多其他的適配，下面做些列舉，但不講解實作方式了，
1、文字顯示區域放大
如下圖所示，標題的長度，在整個容器顯示寬度變寬的同時，也跟著一起變化，保證內容的長度可以自適應的變化，
2、彈框樣式的兼容
如下圖所示，藍色區域是鍵盤的高度，在螢屏進行旋轉的時候，鍵盤的高度也是變化的，此時可能會出現遮擋住原本展示的內容，此處的處理方式是：讓內容區域可以上下滑動，
3、攝像頭位置的處理

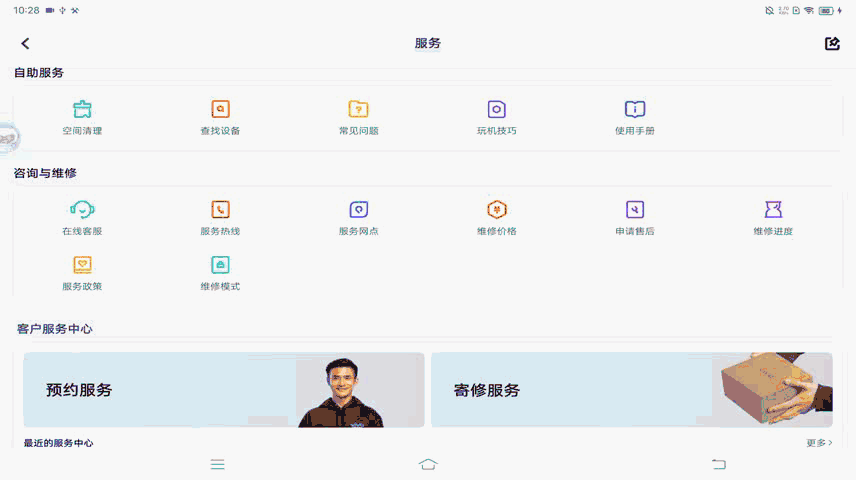

如下圖所示，在螢屏旋轉之后，攝像頭可以出現在右下角，此時如果不對頁面進行設定，那么就可能出現內容區域無法占據整個螢屏區域的問題，體驗比較差，此處的處理方式是：設定頁面沉浸式，攝像頭可以合理地覆寫一部分內容，
五、我們擺脫困擾了嗎
5.1 解決原先的問題
通過前面的介紹，我們知道了，vivo官網的團隊針對折疊屏和pad這種大屏，采取了全屏展示的方案，一開始的時候，我們遇到的問題也得到了解決：
（1）開發人員的適配成本高了，是不是針對每一種機型，都要做個單獨的應用進行適配呢？
Answer：按照全屏模式的設計方案，折疊屏和pad也就是一種大尺寸的機器，開發人員判斷機型的解析度和尺寸，選擇一種對應的布局展示就好了，只用一個應用就能搞定，
（2）UI設計師要做的效果圖要多了，是不是要針對每種機型都要設計一套效果圖呢？
Answer：制定一套規范，大于某個尺寸時，展示其他樣式，所有資訊內容都按照這種規范來，不會出現設計混亂的情況，
（3）產品和運營需要選擇的物料更受限制了，會不會這個物料在一個機器上正常，在其他機器上就不正常了呢？
Answer：以不變應萬變，使用一套物料，適配不同的機型已經可以落地了，不用再擔心在不同的機器上展示不統一的問題，
5.2 我們還可以做什么
5.2.1 我們的優點
折疊屏和pad兩款機器，已經在市面上使用較長時間，各家廠商也紛紛采取了不同的適配方案來提升互動體驗，但是往往存在下面幾個問題：
1、針對不同機型，采用了不同的安裝包，
這種方案，其實會增加維護成本，后期的開發要基于多個安裝包去開發，更加耗時，
2、適配了不同的機型，但是在一些場景下的樣式不理想，
比如有些APP做了分欄的適配，但是沒有做全屏的適配，效果就比較差，這里可能也是考慮到了投入產出比，
3、目前的適配指導檔案對于開發人員來說指導性較弱，
各種適配指導檔案，還是比較偏向于官方，對于開發人員來說，還是無法提前識別問題，遇到問題還是要實際去解決，https://developer.huawei.com/consumer/cn/doc/90101
基于此，我們的優點如下：
1、我們只有一個安裝包，
我們是一個安裝包適配所有機型，每種機型的APP展示的樣式雖然不同，對于開發者來說，就是增加了一個樣式，思路比較清晰，
2、全場景適配，
不同機型的縱向、橫豎屏切換，都做到了完美適配，一套物料適配所有機型也是我們的一個特色，
3、有針對性地提供適配方案，
本方案是基于實際開發遇到的問題，進行的梳理，可以幫忙開發人員解決實際可能遇到的問題，具備更好的參考性，
5.2.2 我們還有什么要改進
回首方案，我們這里做到的是使用全屏模式去適配不同機型，更多的適用于像京東、淘寶、商城等電商類APP上，實際上，現在有些非APP會采用分欄的形式做適配，這也是一種跟用戶互動的方式，本方案沒有提到分欄，后續分欄落地后，對這部分會再進行補充，
