一、引言

理解和分析這個資料包結構（這里面也涉及廣播間隔時間的設定，設備廣播資料間隔設定長了，會影響設備被發現的效率；設定短時，又回應功耗），

我們所說的BLE設備，其實是有區分有兩種角色 Central 和 Peripheral，也就是中心設備和外圍設備，中心設備可以主動連接外圍設備，外圍設備發送廣播或者被中心設備連接，外圍通過廣播被中心設備發現，廣播中帶有外圍設備自身的相關資訊，在日常APP開發中，手機端的BLE一般都是充當中心設備的，

廣播包有兩種：廣播包（Advertising Data）和回應包（Scan Response），其中廣播包是每個設備必須廣播的，而回應包是可選的，

二、廣播的型別

廣播的型別一般分為四種，有：

2.1 可連接的非定向廣播（Connectable Undirected Event Type）

這種是用途最廣的廣播型別，包括廣播資料和掃描回應資料，它表示當前設備可以接受其他任何設備的連接請求，進行通用廣播的設備能夠被掃描設備掃描到，或者在接收到連接請求時作為從設備進入一個連接，通用廣播可以在沒有連接的情況下發出，換句話說，沒有主從設備之分，

2.2 可連接的定向廣播（Connectable Directed Event Type）

定向廣播型別是為了盡可能快的建立連接，這種報文包含兩個地址：廣播者的地址和發起者的地址，發起者收到發給自己的定向廣播報文之后，可以立即發送連接請求作為回應，定向廣播型別有特殊的時序要求，完整的廣播事件必須每3.75ms重復一次，這一要求使得掃描設備只需掃描3.75ms便可以收到定向廣播設備的訊息，當然，如此快的發送會讓報文充斥著廣播信道，進而導致該區域內的其他設備無法進行廣播，因此，定向廣播不可以持續1.28s以上的時間，如果主機沒有主動要求停止，或者連接沒有建立，控制器都會自動停止廣播，一旦到了1.28s，主機便只能使用間隔長得多的可連接非定向廣播讓其他設備來連接，

當使用定向廣播時，設備不能被主動掃描，此外，定向廣播報文的凈荷中也不能帶有其他附加資料，該凈荷只能包含兩個必須的地址，

2.3 不可連接的非定向廣播（Non-connectable Undirected Event Type）

僅僅發送廣播資料，而不想被掃描或者連接，這也是唯一可用于只有發射機而沒有接識訓設備的廣播型別，不可連接廣播設備不會進入連接態，因此，它只能根據主機的要求在廣播態和就緒態之間切換，

2.4 可掃描的非定向廣播（Scannable Undirected Event Type）

又稱可發現廣播，這種廣播不能用于發起連接，但允許其他設備掃描該廣播設備，這意味著該設備可以被發現，既可以發送廣播資料，也可以回應掃描發送掃描回應資料，但不能建立連接，這是一種適用于廣播資料的廣播形式，動態資料可以包含于廣播資料之中，而靜態資料可以包含于掃描回應資料之中，

注意：所謂的定向和非定向針對的是廣播的物件，如果是針對特定的物件進行廣播（在廣播包PDU中會包含目標物件的MAC）就是定向廣播，反之就是非定向，可連接和不可連接是指是否接受連接請求，如果是不可連接的廣播型別，它將不回應連接請求，可掃描廣播型別是指回應掃描請求，

三、廣播資料格式

每個包都是 31 位元組，資料包中分為有效資料（significant）和無效資料（non-significant）兩部分，

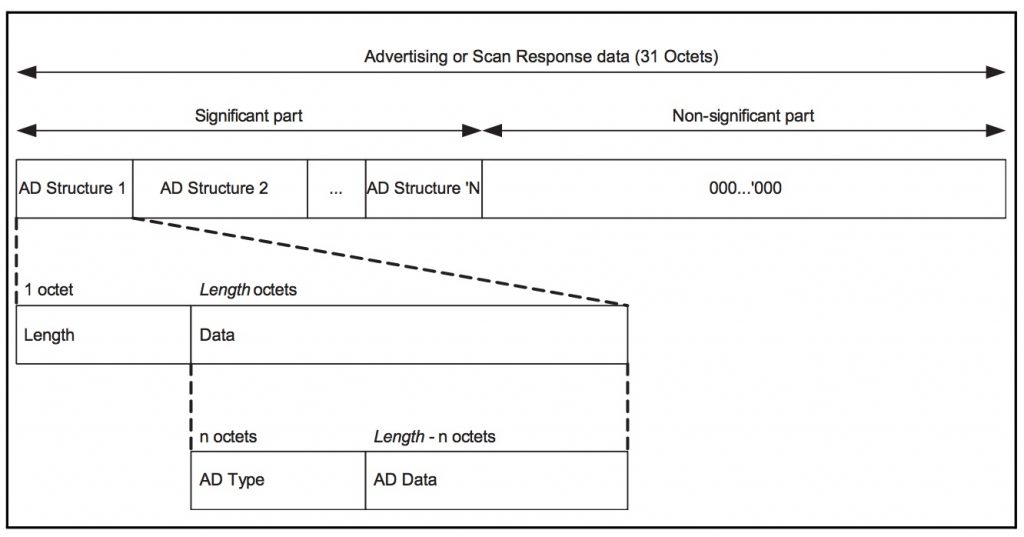

• 有效資料部分：包含若干個廣播資料單元，稱為 AD Structure，如圖中所示，AD Structure 的組成是：第一個位元組是長度值 Len，表示接下來的 Len 個位元組是資料部分，資料部分的第一個位元組表示資料的型別 AD Type，剩下的 Len - 1 個位元組是真正的資料 AD data，其中 AD type 非常關鍵，決定了 AD Data 的資料代表的是什么和怎么決議
• 無效資料部分：因為廣播包的長度必須是 31 個 byte，如果有效資料部分不到 31 自己，剩下的就用 0 補全，這部分的資料是無效的，解釋的時候，忽略即可

AD Type 包括如下型別：

Flags: TYPE = 0x01，這個資料用來標識設備 LE 物理連接的功能，DATA 是 0 到多個位元組的 Flag 值，每個 bit 上用 0 或者 1 來表示是否為 True，如果有任何一個 bit 不為 0，并且廣播包是可連接的，就必須包含此資料，各 bit 的定義如下：

• bit 0: LE 有限發現模式
• bit 1: LE 普通發現模式
• bit 2: 不支持 BR/EDR
• bit 3: 對 Same Device Capable(Controller) 同時支持 BLE 和 BR/EDR
• bit 4: 對 Same Device Capable(Host) 同時支持 BLE 和 BR/EDR
• bit 5..7: 預留

Service UUID: 廣播資料中一般都會把設備支持的 GATT Service 廣播出來，用來告訴外面本設備所支持的 Service，有三種型別的 UUID：16 bit, 32bit, 128 bit，廣播中，每種型別型別有有兩個類別：完整和非完整的，這樣就共有 6 種 AD Type，

• 非完整的 16 bit UUID 串列： TYPE = 0x02;
• 完整的 16 bit UUID 串列： TYPE = 0x03;
• 非完整的 32 bit UUID 串列： TYPE = 0x04;
• 完整的 32 bit UUID 串列： TYPE = 0x05;
• 非完整的 128 bit UUID 串列： TYPE = 0x06;
• 完整的 128 bit UUID 串列： TYPE = 0x07;

Local Name: 設備名字，DATA 是名字的字串，Local Name 可以是設備的全名，也可以是設備名字的縮寫，其中縮寫必須是全名的前面的若干字符，

• 設備全名： TYPE = 0x08
• 設備簡稱： TYPE = 0x09

TX Power Level: TYPE = 0x0A，表示設備發送廣播包的信號強度，DATA 部分是一個位元組，表示 -127 到 + 127 dBm，

帶外安全管理（Security Manager Out of Band）：TYPE = 0x11，DATA 也是 Flag，每個 bit 表示一個功能：

• bit 0: OOB Flag，0 表示沒有 OOB 資料，1 表示有
• bit 1: 支持 LE
• bit 2: 對 Same Device Capable(Host) 同時支持 BLE 和 BR/EDR
• bit 3: 地址型別，0 表示公開地址，1 表示隨機地址

外設（Slave）連接間隔范圍：TYPE = 0x12，資料中定義了 Slave 最大和最小連接間隔，資料包含 4 個位元組：

• 前 2 位元組：定義最小連接間隔，取值范圍：0x0006 ~ 0x0C80，而 0xFFFF 表示未定義；
• 后 2 位元組：定義最大連接間隔，同上，不過需要保證最大連接間隔大于或者等于最小連接間隔，

服務搜尋：外圍設備可以要請中心設備提供相應的 Service，其資料定義和前面的 Service UUID 類似：

• 16 bit UUID 串列： TYPE = 0x14
• 32 bit UUID 串列： TYPE = 0x??
• 128 bit UUID 串列： TYPE = 0x15

Service Data: Service 對應的資料，

• 16 bit UUID Service: TYPE = 0x16, 前 2 位元組是 UUID，后面是 Service 的資料；
• 32 bit UUID Service: TYPE = 0x??, 前 4 位元組是 UUID，后面是 Service 的資料；
• 128 bit UUID Service: TYPE = 0x??, 前 16 位元組是 UUID，后面是 Service 的資料；

公開目標地址：TYPE = 0x17，表示希望這個廣播包被指定的目標設備處理，此設備系結了公開地址，DATA 是目標地址串列，每個地址 6 位元組，

隨機目標地址：TYPE = 0x18，定義和前一個類似，表示希望這個廣播包被指定的目標設備處理，此設備系結了隨機地址，DATA 是目標地址串列，每個地址 6 位元組，

Appearance：TYPE = 0x19，DATA 是表示了設備的外觀，

**廠商自定義資料: **TYPE = 0xFF，廠商自定義的資料中，前兩個位元組表示廠商 ID，剩下的是廠商自己按照需求添加，里面的資料內容自己定義，

主要的也就是這些了，更多的可參考SIG官網，

四、廣播資料決議

4.1 舊介面（API 21 之前）

在API21之前，Android藍牙掃描可以使用 BluetoothAdapter的startLeScan來發起掃描，基本用法如下：
BluetoothAdapter：

    //不帶過濾搜索
    startLeScan(BluetoothAdapter.LeScanCallback callback)
    //帶UUID過濾搜索
    startLeScan(UUID[] serviceUuids, BluetoothAdapter.LeScanCallback callback)

    BluetoothAdapter.LeScanCallback mLeScanCallback =  new BluetoothAdapter.LeScanCallback() {
        @Override
        public void onLeScan(final BluetoothDevice device, int rssi, byte[] scanRecord) {
            // 決議廣播資料
            parseScanRecodeData(scanRecord);
        }
    };

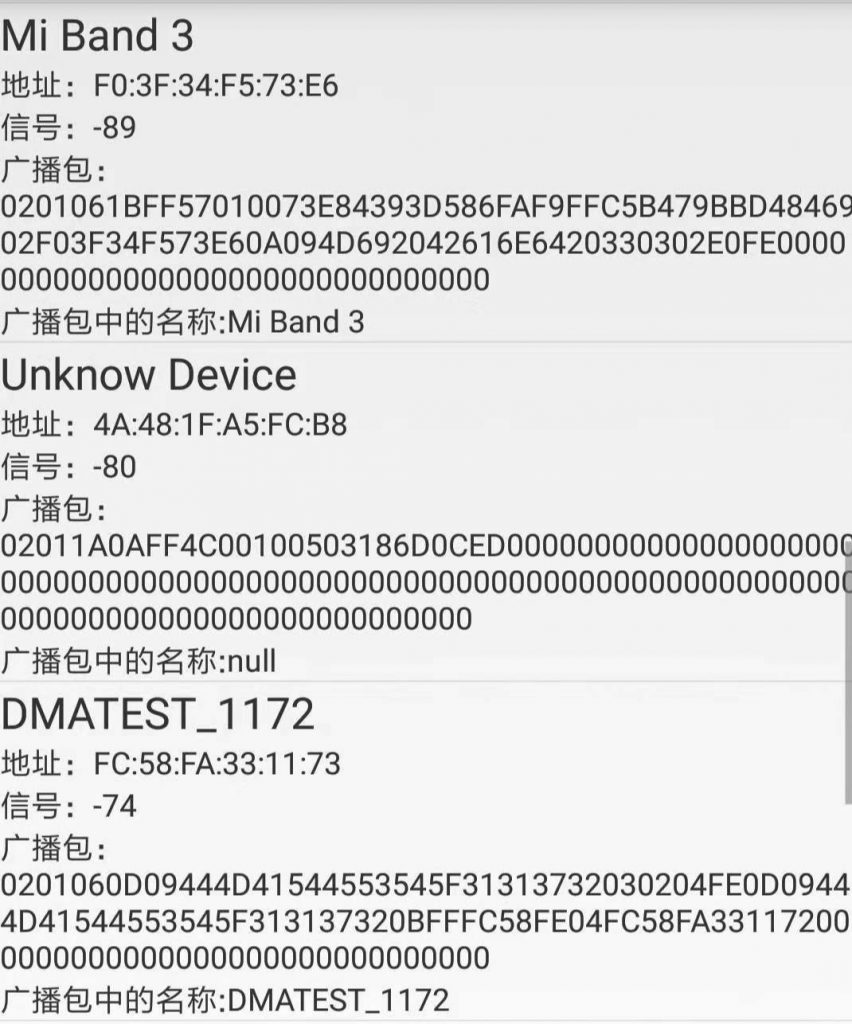

當掃描到設備以后，就會回呼 onLeScan(...)，這里的引數 scanRecord 就是廣播資料，同時包含廣播資料和掃描相應資料（如果有的話），所以長度一般就是 62 位元組，搜索結果如下：

整個廣播資料就在這個scanRecord中，所以需要對scanRecord進行位元組決議

public static ParsedAd parseScanRecodeData(byte[] adv_data) {
    ParsedAd parsedAd = new ParsedAd();
    ByteBuffer buffer = ByteBuffer.wrap(adv_data).order(ByteOrder.LITTLE_ENDIAN);
    while (buffer.remaining() > 2) {
        byte length = buffer.get();
        if (length == 0)
            break;

        byte type = buffer.get();
        length -= 1;
        switch (type) {
            case 0x01: // Flags
                parsedAd.flags = buffer.get();
                length--;
                break;
            case 0x02: // Partial list of 16-bit UUIDs
            case 0x03: // Complete list of 16-bit UUIDs
            case 0x14: // List of 16-bit Service Solicitation UUIDs
                while (length >= 2) {
                    parsedAd.uuids.add(UUID.fromString(String.format(
                            "%08x-0000-1000-8000-00805f9b34fb", buffer.getShort())));
                    length -= 2;
                }
                break;
            case 0x04: // Partial list of 32 bit service UUIDs
            case 0x05: // Complete list of 32 bit service UUIDs
                while (length >= 4) {
                    parsedAd.uuids.add(UUID.fromString(String.format(
                            "%08x-0000-1000-8000-00805f9b34fb", buffer.getInt())));
                    length -= 4;
                }
                break;
            case 0x06: // Partial list of 128-bit UUIDs
            case 0x07: // Complete list of 128-bit UUIDs
            case 0x15: // List of 128-bit Service Solicitation UUIDs
                while (length >= 16) {
                    long lsb = buffer.getLong();
                    long msb = buffer.getLong();
                    parsedAd.uuids.add(new UUID(msb, lsb));
                    length -= 16;
                }
                break;
            case 0x08: // Short local device name
            case 0x09: // Complete local device name
                byte sb[] = new byte[length];
                buffer.get(sb, 0, length);
                length = 0;
                parsedAd.localName = new String(sb).trim();
                break;
            case (byte) 0xFF: // Manufacturer Specific Data
                parsedAd.manufacturer = buffer.getShort();
                length -= 2;
                break;
            default: // skip
                break;
        }
        if (length > 0) {
            buffer.position(buffer.position() + length);
        }
    }
    return parsedAd;
}

4.2 新介面

在Android 5.0 (API 21)及之后使用新介面掃描BLE設備，也提供了一些廣播資料包的決議介面，新和掃描方法使用的是BluetoothLeScanner，封裝成了一個新的類，BluetoothLeScanner還有另一個掃描方法，這個方法就是多了一個掃描過濾 和 掃描設定引數：

    BluetoothLeScanner bluetoothLeScanner=bluetoothAdapter.getBluetoothLeScanner();
    bluetoothLeScanner.startScan(mLeScanCallback);
    //掃描過濾 和 掃描設定引數：
    bluetoothLeScanner.startScan(List<ScanFilter> filters, ScanSettings settings, mLeScanCallback)

    ScanCallback mLeScanCallback = new ScanCallback() {
        @Override
        public void onScanResult(int callbackType, ScanResult result) {
            Log.e(TAG, "ScanResult:" + scanResult.toString());

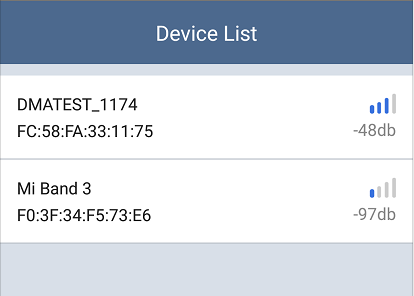

            ![](https://img.uj5u.com/2022/11/05/328923050804464.png)byte[] scanData=https://www.cnblogs.com/Bytezero/p/result.getScanRecord().getBytes();
            //把byte陣列轉成16進制字串，方便查看
            //Log.e("TAG","onScanResult :"+utils.Bytes2HexString(scanData));//與舊介面一致
            Log.e(TAG, "newdevice:" + device.getAddress() + "  " + device.getName());
            Log.e(TAG, "scanRecord:" + scanResult.getScanRecord().toString());
            Log.e(TAG, "scanRecord getManufacturerSpecificData:" + scanResult.getScanRecord().getManufacturerSpecificData().toString());
        }
    };

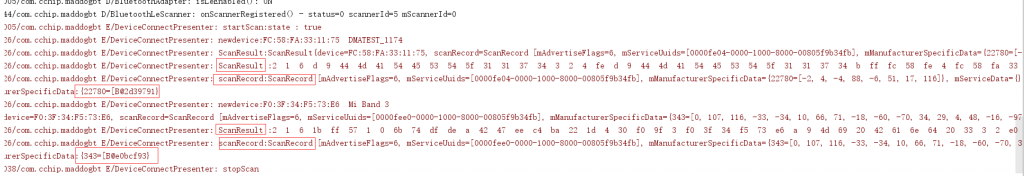

搜索結果如下：

手機端運行Log:

涉及介面有：
ScanResult介面：

ScanRecord介面：

五、總結

BLE廣播資料包并不復雜，數來數去也有那幾個位元組，用心地去理解，就可以決議出自已想要的資料，
