Android頁面渲染效率優化實踐

車系頁是重要的車系資訊頁面，更新迭代多年，頁面布局不斷變化，xml布局檔案越寫越復雜，

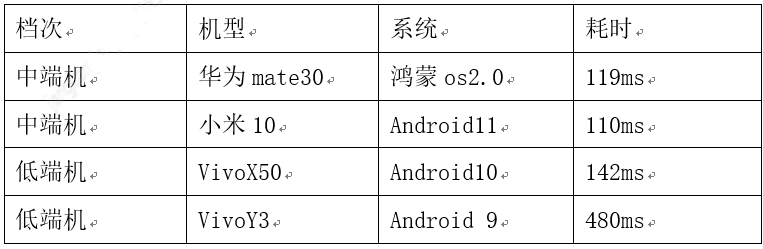

獲取車系頁布局檔案耗時:

        startTime = System.currentTimeMillis();
        setContentView(R.layout.car_series_revision_activity);
        long durTime = System.currentTimeMillis() - startTime;
        LogHelper.e("布局總耗時","車系頁布局耗時:" + durTime);

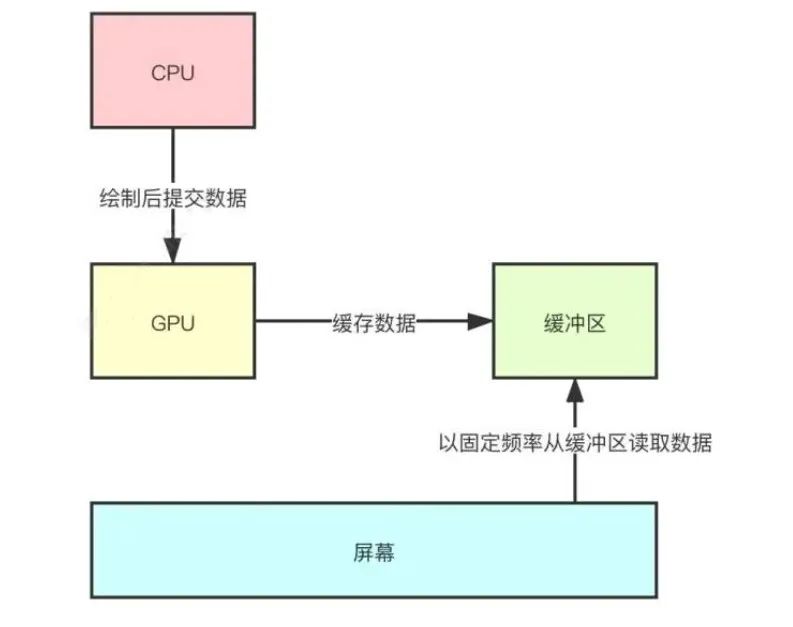

? 1.Android的螢屏重繪中涉及到最重要的三個概念

(1)CPU：執行應用層的measure、layout、draw等操作，繪制完成后將資料提交給GPU

(2)GPU：進一步處理資料，并將資料快取起來

(3)螢屏：由一個個像素點組成，以固定的頻率（16.6ms，即1秒60幀）從緩沖區中取出資料來填充像素點

總結一句話就是：CPU 繪制后提交資料、GPU 進一步處理和快取資料、最后螢屏從緩沖區中讀取資料并顯示，

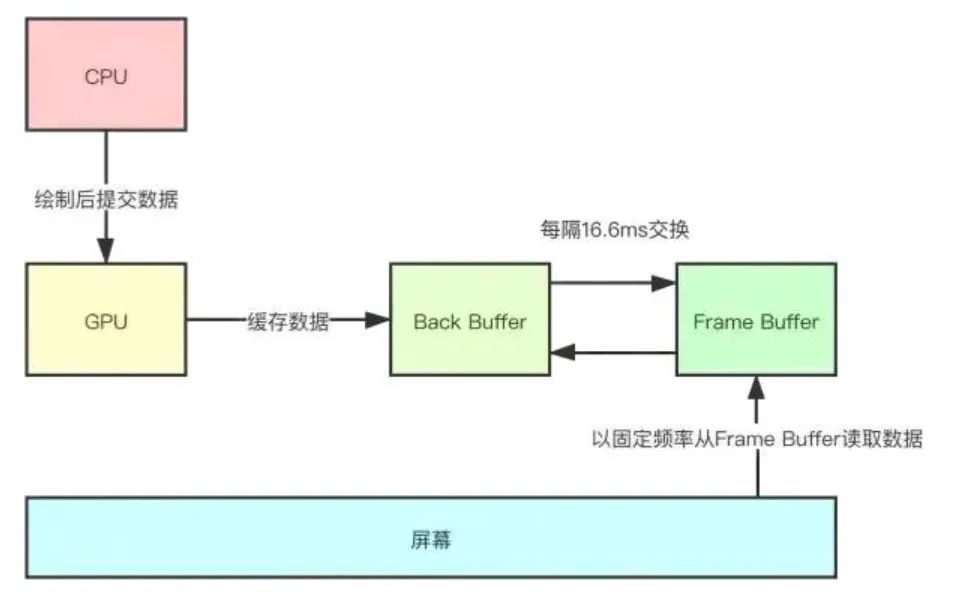

當布局比較復雜，或設備性能較差的時候，CPU并不能保證在16.6ms內就完成繪制資料的計算，所以這里系統又做了一個處理，

當你的應用正在往Back Buffer中填充資料時，系統會將Back Buffer鎖定，

如果到了GPU交換兩個Buffer的時間點，你的應用還在往Back Buffer中填充資料，GPU會發現Back Buffer被鎖定了，它會放棄這次交換，

這樣做的后果就是手機螢屏仍然顯示原先的影像，這就是我們常常說的掉幀，

頁面啟動時，布局加載在主執行緒上進行耗時操作，會導致頁面渲染及加載慢，

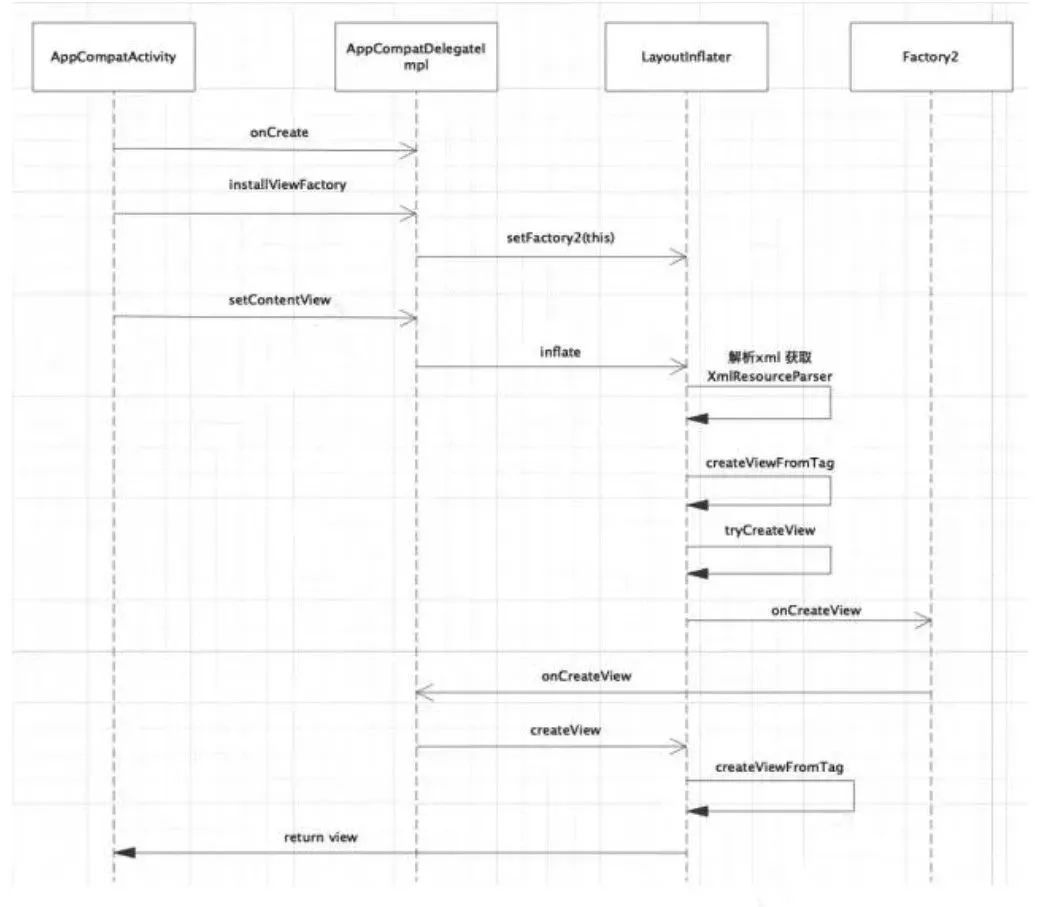

布局加載主要通過setContentView來實作，下面是它的呼叫時序圖：

我們可以看到，在setContentView中主要有兩個耗時操作：

(1)決議xml，獲取XmlResourceParser，這是IO程序，

(2)通過createViewFromTag，創建View物件，用到了反射，

以上兩點就是布局加載慢的原因，也是布局的性能瓶頸，

上一章分析了布局加載慢的主要原因，因此，我們的優化方式主要有以下兩種：

(1)異步加載，將布局加載程序轉移到子執行緒

(2)去掉IO和反射程序

AsyncLayoutInflater方案的缺點:

(1) UI布局和view的初始化在子執行緒中進行，如果view還未初始化成功，在主執行緒中再呼叫view會引起崩潰，

(2) 一般情況下，主執行緒會呼叫view，涉及到大量子執行緒和主執行緒在view呼叫上的同步問題，這就犧牲了易用性，代碼可維護性也會變差，

(3) 如果是在老頁面邏輯結構上引入AsyncLayoutInflater進行改造，結構改動很大，很容易發生view呼叫崩潰錯誤，不太可行，

 X2C 是掌閱開源的一套布局加載框架，X2C的主要思路是利用apt工具，在編譯期將我們寫的xml布局檔案決議成view，并根據xml動態設定view的各類屬性，這樣，我們在運行時，呼叫findViewById，根據view id拿到的view，已經是直接new 出來的view，避免了運行時的xml IO操作和反射操作，這就解決了布局時的耗時問題，

原始的xml布局檔案:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/constraintLayout"
    android:layout_
    android:layout_height="match_parent"
    android:gravity="center"
    android:orientation="vertical">
    <Button
        android:id="@+id/x2c"
        style="@style/btn"
        android:text="X2C" />
    <Button
        android:id="@+id/xml"
        style="@style/btn"
        android:layout_marginTop="10dp"
        android:text="XML" />
    <Button
        android:id="@+id/sub"
        style="@style/btn"
        android:layout_marginTop="10dp"
        android:text="subModule" />
</LinearLayout>

public class X2C127_Activity implements IViewCreator {
  @Override
  public View createView(Context ctx) {
     Resources res = ctx.getResources();
        LinearLayout linearLayout0 = new LinearLayout(ctx);
        linearLayout0.setTag(R.id.x2c_rootview_width,ViewGroup.LayoutParams.MATCH_PARENT);
        linearLayout0.setTag(R.id.x2c_rootview_height,ViewGroup.LayoutParams.MATCH_PARENT);
        linearLayout0.setId(R.id.constraintLayout);
        linearLayout0.setGravity(Gravity.CENTER);
        linearLayout0.setOrientation(LinearLayout.VERTICAL);
        Button button1 = new Button(ctx);
        LinearLayout.LayoutParams layoutParam1 = new LinearLayout.LayoutParams((int)(TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,150,res.getDisplayMetrics())),(int)(TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,50,res.getDisplayMetrics())));
        button1.setBackgroundColor(res.getColor(R.color.colorAccent));
        button1.setTextSize(TypedValue.COMPLEX_UNIT_DIP,20);
        button1.setGravity(Gravity.CENTER);
        button1.setTextColor(Color.parseColor("#ffffff"));
        button1.setId(R.id.x2c);
        button1.setText("X2C");
        button1.setLayoutParams(layoutParam1);
        linearLayout0.addView(button1);
        return linearLayout0;
  }
}

X2c的優點：

(1)易用性和可維護性好，對原有代碼侵入性不強，應用代碼還是使用xml寫布局

(2)加載耗時可縮短到原來的1/2到1/3

X2c的缺點：

(1)View的屬性支持不完全

(2)兼容性和穩定性不是很高，在高版本的gradle 編譯工具，如gradle3.1.4，會出現找不到R.java檔案，找不到xml對應的java檔案等問題

(3)目前，X2C更新到2021年，并沒有持續維護和解決issue

Compose 是 Jetpack 中的一個新成員，是 Android 團隊在2019年I/O大會上公布的新的UI庫，

Compose使用純kotlin開發，使用簡潔方便，但它是完全拋棄了View 和 ViewGroup這套系統，自己把整個的渲染機制從里到外做了個全新的，是未來取代XML的官方方案，

Compose的優點:

(1)使用宣告式UI，摒棄了xml布局運行時決議，布局效率更高

(2)使用kotlin開發，簡單易用，布局形式上跟flutter統一，

如果是使用kotlin開發的新專案，可以引入Compose方案，對于老專案的優化，Compose方案并不適用，

 Xml決議到view，完全自己來做，比較復雜且有很多風險，這個程序涉及到兩個耗時的點:

(1)xml決議，IO操作

(2)反射

xml決議這部分作業復雜度很高，可以交給android系統來做，我們可以想辦法去除反射的邏輯，

我們需要找到一個反射生成view的入口，我們知道，View生成相關邏輯在LayoutInflater的createViewFromTag中，呼叫了onCreateView(parent, name, context, attrs)，通過反射生成了view，

通過android系統的LayoutInflater setFactory，我們不僅可以控制View的生成，還可以把View變成另外一個View，在setFactory的onCreateView(parent, name, context, attrs)回呼中，我們接管單個view的生成，去掉反射，new 出我們自己的view就解決了問題，而onCreateView(parent, name, context, attrs)中的引數name回傳的就是xml中使用到的view的名字，根據這個name，直接new出來新的view，方式如下：

        LayoutInflaterCompat.setFactory(getLayoutInflater(), new LayoutInflaterFactory() {
            @Override
            public View onCreateView(View parent, String name, Context context, AttributeSet attrs) {
                switch (name) {
                    case "TextView":
                        return new TextView(context, attrs);
                    case "ImageView":
                        return new ImageView(context, attrs);
                    case "com.cubic.choosecar.ui.car.view.NewStarView":
                        return new com.cubic.choosecar.ui.car.view.NewStarView(context, attrs);
                    case "com.cubic.choosecar.ui.carseries.scrolllayout.ScrollableLayout":
                        return new com.cubic.choosecar.ui.carseries.scrolllayout.ScrollableLayout(context, attrs);
                    case "View":
                        return new View(context, attrs);
                    case "com.cubic.choosecar.newui.carseries.view.CarRevisionSeriesImageScaleLayout": //自定義view
                        return new com.cubic.choosecar.newui.carseries.view.CarRevisionSeriesImageScaleLayout(context, attrs);
                    case "ViewStub":
                        return new ViewStub(context, attrs);
                    case "ScrollView":
                        return new ScrollView(context, attrs);
                    case "androidx.constraintlayout.widget.ConstraintLayout":
                        return new androidx.constraintlayout.widget.ConstraintLayout(context, attrs);
                    case "FrameLayout":
                        return new FrameLayout(context, attrs);
                    case "RelativeLayout":
                        return new RelativeLayout(context, attrs);
                    case "androidx.appcompat.widget.Toolbar":
                        return new androidx.appcompat.widget.Toolbar(context, attrs);
                    case "LinearLayout":
                        return new LinearLayout(context, attrs);
                    default:
                        View view = getDelegate().createView(parent, name, context, attrs);
                        return view;
                }
                //return view;
            }
        });

包括系統view和我們自定義的view，

此方案對已有專案的代碼侵入性很小，改造成本低，兼容性也很高，相對來講，在渲染效率上比X2C方案低一些，但比較匹配我們對已有舊專案復雜布局的渲染優化，

 我們可以使用viewStub實作布局的懶加載，思路是將布局分成不同的模塊，讓部分模塊使用viewStub標簽替代，一半螢屏的模塊元素渲染完成以后，再通過viewStub來渲染生成viewStub所包含的其它模塊，實作延遲渲染加載，

通過分析車系頁布局，已經將布局元素，按功能做了一些模塊的劃分，我們進一步將關聯度大的布局模塊集中在一起，封裝在一個自定義VIEW中，使用viewStub包含替換這些模塊View，UI執行緒setContentView渲染布局時，viewStub所包含的模塊并不會被渲染，只會渲染螢屏的部分元素，等待主介面資料回傳，再使用viewStub延遲其它模塊，實作了布局的懶加載，加快了主執行緒的渲染速度，

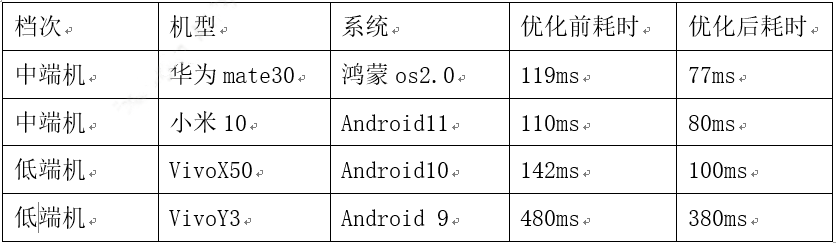

通過3.4和3.5節的優化方法，車系頁復雜布局渲染優化對比結果如下:

通過對比可以看到，在不同檔次的android機型上，渲染耗時降低了20%-35%左右，在低端機型上，減少的絕對耗時更多，感受可能會明顯一些，
