一、PropertyValuesHolder

閱讀本文需要上一文Android屬性影片的基礎，這樣才可以明白接下來要講什么，

1.理解和使用

PropertyValuesHolder 是ObjectAnimation類似的一個方法，只是少了一個target，就是要執行的控制元件，看看正常的使用方法：會同時執行全部的Holder

public void  doPropertyValuesHolder(){
        //定義一個旋轉Holder
        PropertyValuesHolder rotationHolder=
                PropertyValuesHolder.ofFloat(
                        "rotation",
                        60f,40f,100f,-60f,40f,88f,77f);

        //定義一個透明Holder
        PropertyValuesHolder alphaHolder=
                PropertyValuesHolder.ofFloat(
                        "alpha",
                        0.01f,0.5f,1.0f,0.8f,0.2f,0.0f);

    	//加載進ObjectAnimator
        ObjectAnimator objectAnimator=ObjectAnimator.ofPropertyValuesHolder(ballImageView,rotationHolder,alphaHolder);
        objectAnimator.setDuration(3000);
        objectAnimator.start();
    }

2.方法和引數

可以看看這個方法的引數：

ObjectAnimator ofPropertyValuesHolder(Object target,PropertyValuesHolder... values)

PropertyValuesHolder ofFloat(String propertyName, float... values)

Object target 是要顯示影片的控制元件

PropertyValuesHolder... values 裝載多個PropertyValuesHolder

String propertyName 代表要反射的引數，跟ObjectAnimation的引數是一樣的

float... values 代表是可變長引數

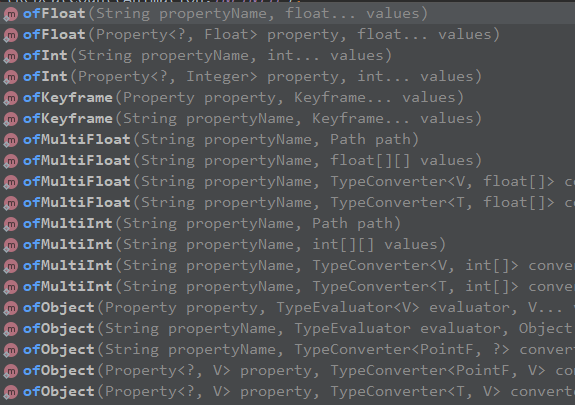

這樣的方法還有以下圖片這些：


其中ofObject()方法，也是跟ObjectAnimation的相似，也是要自定義TypeEvaluator，

二、Keyframe

1.理解和使用

看名字，就是理解為關鍵幀的意思，在影片中，在某幀做一些操作，從而實作對比效果比較明顯的效果，
關鍵幀表示是某個物體在哪個時間點應該在哪個位置上，
具體使用：

 public void  doPropertyValuesHolderKeyFrame(){

        //頭keyframe1，從進度0.6開始，在進度60%的時候，數值是0.1f
        Keyframe keyframe1=Keyframe.ofFloat(0.6f,0.1f);

        //中間keyframe2
        Keyframe keyframe2=Keyframe.ofFloat(0.1f,0.8f);

        //尾部keyframe3，以50%進度作為結束，這時候的數值為0.2f
        Keyframe keyframe3=Keyframe.ofFloat(0.5f,0.2f);

        //裝載到Holder中，并設定要反射的方法，這是反射的是setAlpha()方法，控制透明度
        PropertyValuesHolder alphaHolder=PropertyValuesHolder.ofKeyframe("alpha",keyframe1,keyframe2,keyframe3);

        //把裝載到Holder中裝載到ObjectAnimator或者ValueAnimation
        ObjectAnimator objectAnimator=ObjectAnimator.ofPropertyValuesHolder(ballImageView,alphaHolder);
        objectAnimator.setDuration(3000);
        objectAnimator.start();
    }

2.方法和引數

Keyframe ofFloat(float fraction, float value)

float fraction 表示進度

float value 表示在這個進度下的數值

 PropertyValuesHolder ofKeyframe(String propertyName, Keyframe... values)

String propertyName 要反射的set方法

Keyframe... values 傳入Keyframe

Keyframe的方法，也是和其他的類似的，

Keyframe的set方法，設定進度，插值器，數值，
沒有設定插值器的時候，默認是線性插值器

 keyframe1.setInterpolator(new LinearInterpolator()); //默認線性插值器


3.幀的操作

直接寫結論：

如果去掉0幀，則以第一個關鍵幀為起始位置
如果去掉結束幀（進度為1），則以最后一個關鍵幀為結束位置
使用keyframe來構建影片，至少需要2幀

三、ViewPropertyAnimator

1.理解和使用

可以通過串行的形式，快速定義影片，省去一些定義，在每次界面繪制的時候，啟動影片，比其他的更節省消耗，
比如：

 ballImageView.animate().alpha(0.5f).rotation(360f).scaleX(1.5f).translationX(100f);

2.引數和方法

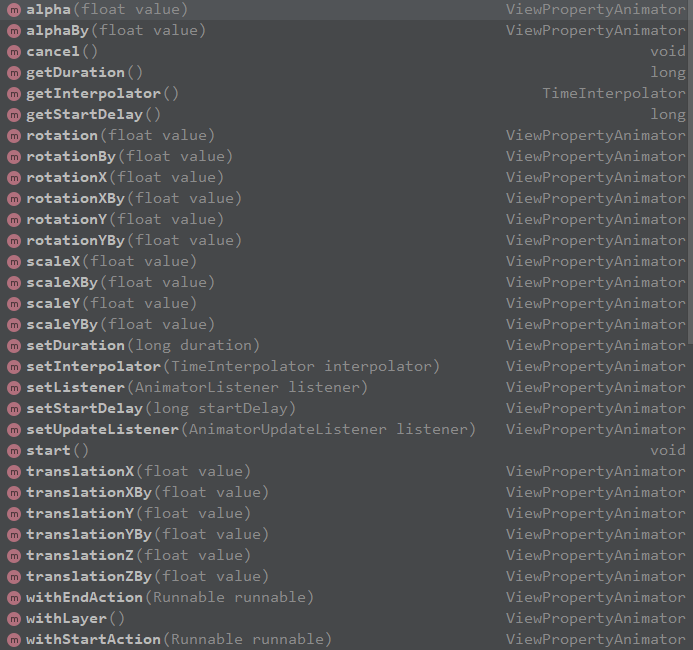

可以看到這些方法的回傳值，基本都是ViewPropertyAnimator

再參考一張表格：

函式	含義
alpha(float value)	設定透明度
scaleY(float value)	設定 Y軸方向的縮放大小
scaleX(float value)	設定X軸方向的縮放大小
translationY(float value)	設定Y軸方向的移動值
translationX(float value)	設定X軸方向的移動值
rotation(float value)	設定繞Z軸旋轉度數
rotationX(float value)	設定繞x軸旋轉度數
rotationY(float value)	設定繞 Y 軸旋轉度數
x(float value)	相對于父容器的左上角坐標在 X軸方向的最終位置
y(float value)	相對于父容器的左上角坐標在Y軸方向的最終位置
alphaBy(float value)	設定透明度增量
rotationBy(float value)	設定繞Z軸旋轉增量
rotationXBy(float value)	設定繞 X 油旋轉增量
rotationYBy(float value)	設定統Y軸旋轉增量
translationXBy(float value)	設定X軸方向的移動值增量
translationYBy(float value)	設定Y軸方向的移動值增量
scaleXBy(float value)	設定X軸方向的縮放大小增量
scaleYBy(float value)	設定 Y軸方向的縮放大小增量
xBy(float value)	相對于父容器的左上角坐標在 X軸方向的位置增量
yBy(float value)	相對于父容器的左上角坐標在 Y軸方向的位置增量
setlnterpolator(Timelnterpolator interpolator)	設定插值器
setStartDelay(long startDelay)	設定開始延時
setDuration(long duration)	設定影片時長

四、animateLayoutChanges

android:animateLayoutChanges="true"
在Layout加入控制元件，或者移除控制元件的時候，添加影片，但是只能使用默認影片，

 <LinearLayout
            android:animateLayoutChanges="true"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:orientation="vertical"/>

五、LayoutTransition

LayoutTransition可以控制ViewGroup的影片，可以使用自定義的影片，
具體使用：

 public void doLayoutTransition(){

        LinearLayout linearLayout=new LinearLayout(this);

        //1.創建實體
        LayoutTransition transition=new LayoutTransition();

        //2.創建影片
        ObjectAnimator objectAnimator=ObjectAnimator.ofFloat(null,"rotation",0f,90f,0f);

        //3.影片出現形式進行設定
        transition.setAnimator(LayoutTransition.DISAPPEARING,objectAnimator);

        //4.將LayoutTransition設定到ViewGroup中
        linearLayout.setLayoutTransition(transition);

      	//5.開源影片庫 NineOldAndroids

    }

setAnimator(int transitionType, Animator animator)

這個方法中，transitionType有五個選項

CHANGE_APPEARING 由于容器中要顯示一個新的元素，其他需要變化的元素所應用的影片（問題多，不常用）

_CHANGE_DISAPPEARING_ 當個容器中某個元素要消失時，其他需要變化的元素所應用的影片（問題多，不常用）

_CHANGING_ 容器中正在更改的元素的影片變化

_APPEARING_ 元素在容器中出現時所定義的影片

_DISAPPEARING_ 元素在容器中消失時所定義的影片

六、PathMeasure

PathMeasure類似一個計算器，可以計算出目標path的坐標，長度等

1.初始化

  public void doPathMeasure(){
        Path path=new Path();

        //初始化方法1
        PathMeasure pathMeasure1=new PathMeasure();
        pathMeasure1.setPath(path,true);

        //初始化方法2
        PathMeasure pathMeasure2=new PathMeasure(path,false);
    }

setPath(Path path, boolean forceClosed)
path 就是代表要計算的目標Path，
forceClosed 是否閉合，true會計算閉合狀態下的Path，false會按照Path原來情況來計算，

2.函式呼叫

自定義一個view

public class PathView extends View {
    Path mPath;
    Paint mPaint;
    PathMeasure mPathMeasure;

    public PathView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        mPath=new Path();
        mPaint=new Paint();
        mPathMeasure=new PathMeasure();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        canvas.translate(250,250); //畫布移動
        mPaint.setColor(Color.BLUE); //畫筆顏色
        mPaint.setStrokeWidth(5); //畫筆粗細
        mPaint.setStyle(Paint.Style.STROKE); //畫筆風格

        mPath.moveTo(0,0);
        mPath.lineTo(0,100);
        mPath.lineTo(100,100);
        mPath.lineTo(100,0);

        mPathMeasure.setPath(mPath,true);
        Log.v("showLog",
                "getLength()=="+mPathMeasure.getLength()
                        +"  isClosed()=="+ mPathMeasure.isClosed()); //結果400.0  true

        mPathMeasure.setPath(mPath,false);
        Log.v("showLog",
                "getLength()=="+mPathMeasure.getLength()
                        +"  isClosed()=="+ mPathMeasure.isClosed()); //結果300.0  false

        canvas.drawPath(mPath,mPaint); //繪制路徑
    }
}

繪制效果：

2.1 PathMeasure.getLength()

PathMeasure.getLength() 函式用于測量路徑的長度

2.2 PathMeasure.isClosed()

PathMeasure.isClosed() 函式用于回傳是否測量閉合狀態

2.3 PathMeasure.nextContour()

   		mPath.addRect(-50, -50, 50, 50, Path.Direction.CW);
        canvas.drawPath(mPath, mPaint);

        mPath.addRect(-100, -100, 100, 100, Path.Direction.CW);
        canvas.drawPath(mPath, mPaint);

        mPath.addRect(-120, -120, 120, 120, Path.Direction.CW);
        canvas.drawPath(mPath, mPaint);

        mPathMeasure.setPath(mPath, false);

        do {
            float len = mPathMeasure.getLength();
            Log.v("showLog", "len=" + len);
        } while (mPathMeasure.nextContour());

效果：

列印結果：

len=400.0
len=800.0
len=960.0

PathMeasure.nextContour()得到的順序與添加的Path的順序相同

PathMeasure.getLength()只是得到當前path的長度，不是全部的長度

2.3 getSegment()

使用getSegment函式需要禁用硬體加速在構造方法中加入
setLayerType(LAYER_TYPE_SOFTWARE,null);

 		mPath.addRect(-50, -50, 50, 50, Path.Direction.CW);
        mPathMeasure.setPath(mPath,false); //計算的path
        mPathMeasure.getSegment(0,150,mDstPath,true); //截取并添加到mDstPath，是添加，不是其他
        canvas.drawPath(mPath, mPaint); //繪制原來的path

        canvas.translate(200,0); //畫布移動
        mPaint.setColor(Color.RED);
        canvas.drawPath(mDstPath, mPaint); //繪制添加后的mDstPath

 boolean getSegment(float startD, float stopD, Path dst, boolean startWithMoveTo)

startD path開始截取的點，截取的起始點，是以左上角的點開始的

stopD 截取停止的點

dst 截取后添加到的path

startWithMoveTo 是否保存原狀，true保存原樣，false則會連接初始點和終點，和原來的不一定相同形狀
以上代碼的效果: 截圖的方向，與原來的path的生成方向有關

2.4 動態畫圓的例子

代碼：


public class PathView extends View {
    Path mPath, mDstPath;
    Paint mPaint;
    PathMeasure mPathMeasure;
    float mCurAnimValue;

    public PathView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        setLayerType(LAYER_TYPE_SOFTWARE, null);
        mPath = new Path();
        mDstPath = new Path();
        mPaint = new Paint();
        mPathMeasure = new PathMeasure();

        mPaint.setColor(Color.BLUE); //畫筆顏色
        mPaint.setStrokeWidth(5); //畫筆粗細
        mPaint.setStyle(Paint.Style.STROKE); //畫筆風格

        mPath.addCircle(100, 100, 50, Path.Direction.CW); //一個完整的圓
        mPathMeasure.setPath(mPath, true); //要計算的path

        ValueAnimator animator = ValueAnimator.ofFloat(0, 1); //進度 0~1
        animator.setRepeatCount(ValueAnimator.INFINITE); //無限回圈
        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                mCurAnimValue = https://www.cnblogs.com/lanjiabin/p/(Float) animation.getAnimatedValue(); //得到當前的進度
                invalidate();//重繪，重新執行onDraw()方法
            }
        });
        animator.setDuration(5000);
        animator.start();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.translate(100, 100); //畫布移動

        float stop=mPathMeasure.getLength()*mCurAnimValue; //一個進度確定一個截取點
        mDstPath.reset();
        mPathMeasure.getSegment(0,stop,mDstPath,true); //一點點添加

        canvas.drawPath(mDstPath,mPaint); //每次有進度更新，就繪制一小段截取
    }
}

效果：

2.5 getPosTan()

先看看函式的定義：

boolean getPosTan(float distance, float pos[], float tan[])

float distance 距離path的其實長度

float pos[] 該點的坐標值，x和y pos[0]=x，pos[1]=y

float tan[] 該點的正切值，x和y pos[0]=x，pos[1]=y tan<a=y/x

2.6 箭頭畫圓的例子

代碼：


public class PathView extends View {
    Path mPath, mDstPath;
    Paint mPaint;
    PathMeasure mPathMeasure;
    float mCurAnimValue;
    Bitmap mArrowBmp;
    float[] mPos;
    float[] mTan;
    int mCenterX,mCenterY;
    float mRadius;

    public PathView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        setLayerType(LAYER_TYPE_SOFTWARE, null);
        mPath = new Path();
        mDstPath = new Path();
        mPaint = new Paint();
        mPathMeasure = new PathMeasure();
        mPos=new float[2];
        mTan=new float[2];

        //加載箭頭圖片
        mArrowBmp= BitmapFactory.decodeResource(getResources(), R.drawable.arrow);

        mPaint.setColor(Color.BLUE); //畫筆顏色
        mPaint.setStrokeWidth(5); //畫筆粗細
        mPaint.setStyle(Paint.Style.STROKE); //畫筆風格

        mPath.addCircle(540, 972, 486, Path.Direction.CW); //一個完整的圓
        mPathMeasure.setPath(mPath, true); //要計算的path

        ValueAnimator animator = ValueAnimator.ofFloat(0, 1); //進度 0~1
        animator.setRepeatCount(ValueAnimator.INFINITE); //無限回圈
        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                mCurAnimValue = https://www.cnblogs.com/lanjiabin/p/(Float) animation.getAnimatedValue(); //得到當前的進度
                invalidate();//重繪，重新執行onDraw()方法
            }
        });
        animator.setDuration(5000);
        animator.start();
    }

    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {

        /*
         * 得到h,w的最小的那個值;
         * >> 1 移位 跟 /2 相同;
         * 乘以0.9f,表示占布局的90%
         * */
        mRadius = (Math.min(h, w) >> 1) * 0.9f;

        // 中心坐標
        mCenterX = w / 2;
        mCenterY = h / 2;
        Log.v("showLog",mCenterX+"  "+mCenterY+"  "+mRadius);
        postInvalidate();
        super.onSizeChanged(w, h, oldw, oldh);
    }


    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        float stop=mPathMeasure.getLength()*mCurAnimValue; //一個進度確定一個截取點

        mDstPath.reset();
        mPathMeasure.getSegment(0,stop,mDstPath,true); //一點點添加

        canvas.drawPath(mDstPath,mPaint); //每次有進度更新，就繪制一小段截取

        mPathMeasure.getPosTan(stop,mPos,mTan); //獲得每點的正切值和坐標

        /**
         *    Math.atan2(mTan[1],mTan[0])獲得tan的弧度值
         *    *180.0/Math.PI將轉化為角度值
         * */
        float degrees=(float)(Math.atan2(mTan[1],mTan[0])*180.0/Math.PI);

        Matrix matrix=new Matrix();

        /**
         * 將圖片圍繞中心點旋轉指定角度
         * postRotate(float degrees, float px, float py)
         * degrees是角度  （px,py）是圖片中心點
         * */
        matrix.postRotate(degrees,mArrowBmp.getWidth()/2,mArrowBmp.getHeight()/2);

        /**
         * 將圖片從默認的（0，0）點移動到路徑的最前端
         * */
        matrix.postTranslate(mPos[0]-mArrowBmp.getWidth()/2,mPos[1]-mArrowBmp.getHeight()/2);

        //繪制圖片
        canvas.drawBitmap(mArrowBmp,matrix,mPaint);

    }
}

效果：


2.7 getMatrix()

引數型別：

boolean getMatrix(float distance, Matrix matrix, int flags)

使用方法：

  		//計算方位角
        Matrix matrix = new Matrix();

		//獲取位置資訊
        mPathMeasure.getMatrix(stop,matrix,PathMeasure.POSITION_MATRIX_FLAG);

		//獲取切邊資訊
        mPathMeasure.getMatrix(stop,matrix,PathMeasure.TANGENT_MATRIX_FLAG);

2.8 支付成功例子

public class TickView extends View {
    Path mPath, mDstPath;
    Paint mPaint;
    PathMeasure mPathMeasure;
    float mCurAnimValue;
    int mCenterX, mCenterY;
    float mRadius;

    public TickView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        setLayerType(LAYER_TYPE_SOFTWARE, null);
        mPath = new Path();
        mDstPath = new Path();
        mPaint = new Paint();
        mPathMeasure = new PathMeasure();

        mPaint.setColor(Color.BLUE); //畫筆顏色
        mPaint.setStrokeWidth(5); //畫筆粗細
        mPaint.setStyle(Paint.Style.STROKE); //畫筆風格

        mCenterX = 540;
        mCenterY = 972;
        mRadius = 486 / 2;

        /**
         * 圓
         * */
        mPath.addCircle(mCenterX, mCenterY, mRadius, Path.Direction.CW);

        /**
         * 對勾
         * */
        mPath.moveTo(mCenterX - mRadius / 2, mCenterY);
        mPath.lineTo(mCenterX, mCenterY + mRadius / 2);
        mPath.lineTo(mCenterX + mRadius / 2, mCenterY - mRadius / 3);

        mPathMeasure.setPath(mPath, false); //要計算的path

        ValueAnimator animator = ValueAnimator.ofFloat(0, 2); //進度 0~1 是圓，1~2是對勾
        animator.setRepeatCount(ValueAnimator.RESTART);
        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                mCurAnimValue = https://www.cnblogs.com/lanjiabin/p/(Float) animation.getAnimatedValue(); //得到當前的進度
                invalidate();//重繪，重新執行onDraw()方法
            }
        });
        animator.setDuration(5000);
        animator.start();
    }

    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {

        /*
         * 得到h,w的最小的那個值;
         * >> 1 移位 跟 /2 相同;
         * 乘以0.9f,表示占布局的90%
         * */
        mRadius = (Math.min(h, w) >> 1) * 0.9f;

        // 中心坐標
        mCenterX = w / 2;
        mCenterY = h / 2;
        Log.v("showLog", mCenterX + "  " + mCenterY + "  " + mRadius);
        postInvalidate();
        super.onSizeChanged(w, h, oldw, oldh);
    }


    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        if (mCurAnimValue < 1) {
            float stop = mPathMeasure.getLength() * mCurAnimValue;
            mPathMeasure.getSegment(0, stop, mDstPath, true);
        } else if (mCurAnimValue == 1) {
            mPathMeasure.getSegment(0, mPathMeasure.getLength(), mDstPath, true);
            mPathMeasure.nextContour();
        } else {
            float stop = mPathMeasure.getLength() * (mCurAnimValue - 1);
            mPathMeasure.getSegment(0, stop, mDstPath, true);
        }

        canvas.drawPath(mDstPath, mPaint);
    }
}

效果：

編程中我們會遇到多少挫折？表放棄，沙漠盡頭必是綠洲，

轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/5580.html

標籤：Android

上一篇：CtsSecurityTestCases#ListeningPortsTest定位tcp埠與pid

下一篇：iOS核心影片高級技巧 - 7

深入了解一些Android影片

一、PropertyValuesHolder

1.理解和使用

2.方法和引數

二、Keyframe

1.理解和使用

2.方法和引數

3.幀的操作

三、ViewPropertyAnimator

1.理解和使用

2.引數和方法

四、animateLayoutChanges

五、LayoutTransition

六、PathMeasure

1.初始化

2.函式呼叫

2.1 PathMeasure.getLength()

2.2 PathMeasure.isClosed()

2.3 PathMeasure.nextContour()

2.3 getSegment()

2.4 動態畫圓的例子

2.5 getPosTan()

2.6 箭頭畫圓的例子

2.7 getMatrix()

2.8 支付成功例子
