CoordinatorLayout簡介

CoordinatorLayout是在 Google IO/15 大會發布的，遵循Material 風格，包含在 support Library中，結合AppbarLayout, CollapsingToolbarLayout等 可 產生各種炫酷的效果

CoordinatorLayout簡介通常用來 干什么

Google官方地址

CoordinatorLayout is intended for two primary use cases:

As a top-level application decor or chrome layout

As a container for a specific interaction with one or more child views

簡單來說就是

• 作為最上層的View
• 作為一個 容器與一個或者多個子View進行互動

下面我們一起先來看一下我們實作的效果圖

動態圖

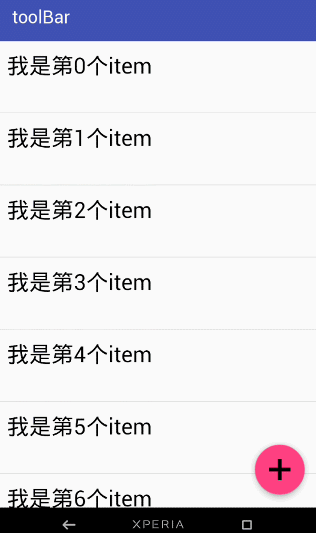

結合ToolBar

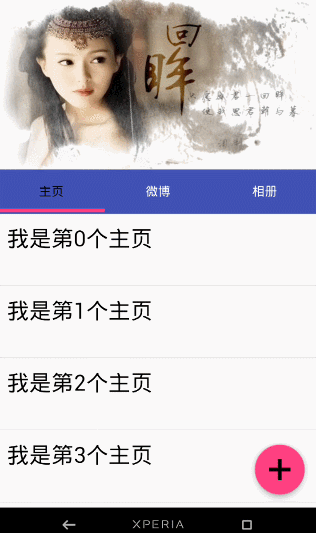

結合ViewPager

結合ViewPager的視覺特差

AppBarLayout

它是繼承與LinearLayout的，默認 的 方向 是Vertical

我們可以通過兩種 方法設定這個Flag

• 方法一

 setScrollFlags(int)

• 方法二

 app:layout_scrollFlags="scroll|enterAlways"

注意事項

AppBarLayout必須作為CoordinatorLayout的直接子View，否則它的大部分功能將不會生效，如layout_scrollFlags等，

首先我們先來看一下我們 效果圖一是怎樣實作的

代碼

<android.support.design.widget.CoordinatorLayout
    android:id="@+id/main_content"
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.design.widget.AppBarLayout
        android:id="@+id/appbar"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            app:layout_scrollFlags="scroll|enterAlways"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light"/>

       .


    </android.support.design.widget.AppBarLayout>

    <android.support.v7.widget.RecyclerView
        android:id="@+id/recyclerView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_behavior="@string/appbar_scrolling_view_behavior"/>

    <android.support.design.widget.FloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="end|bottom"
        android:layout_margin="15dp"
        android:src=https://www.cnblogs.com/gdutxiaoxu/p/"@drawable/add_2"/>

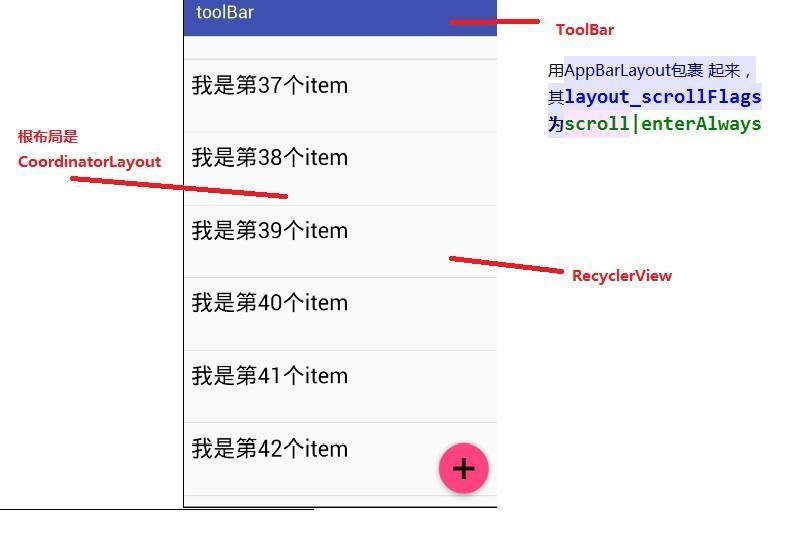

思路 分析

從圖中我們可以知道 layout_scrollFlags="scroll|enterAlways，
前面已經說到layout_scrollFlags=scroll的時候，這個View會 跟著 滾動 事件回應，
layout_scrollFlags=“enterAlways”的時候 這個View會回應下拉事件
所以呈現出來的結果應該是我們在上拉的時候toolBar 會隱藏，下拉的時候toolBar會出來

那如果當我們的toolBar 等于 app:layout_scrollFlags="scroll|snap"的時候 ，
layout_scrollFlags=scroll的時候，這個View會 跟著 滾動 事件回應，
layout_scrollFlags=“snap”的時候 在Scroll滑動事件結束以前 ，如果這個View部分可見，那么這個View會停在最接近當前View的位置，

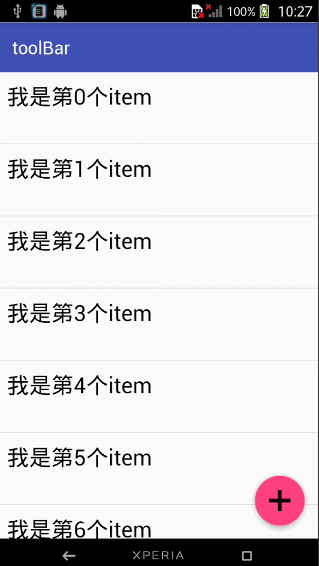

綜上呈現的效果如下，代碼見ToolBarSampleSnar的布局檔案

結合ViewPager

布局代碼如下

<android.support.design.widget.CoordinatorLayout
    android:id="@+id/main_content"
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.design.widget.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="250dp">


        <ImageView android:layout_width="match_parent"
                   android:layout_height="200dp"
                   android:background="?attr/colorPrimary"
                   android:scaleType="fitXY"
                   android:src=https://www.cnblogs.com/gdutxiaoxu/p/"@drawable/tangyan"
                   app:layout_scrollFlags="scroll|enterAlways"/>

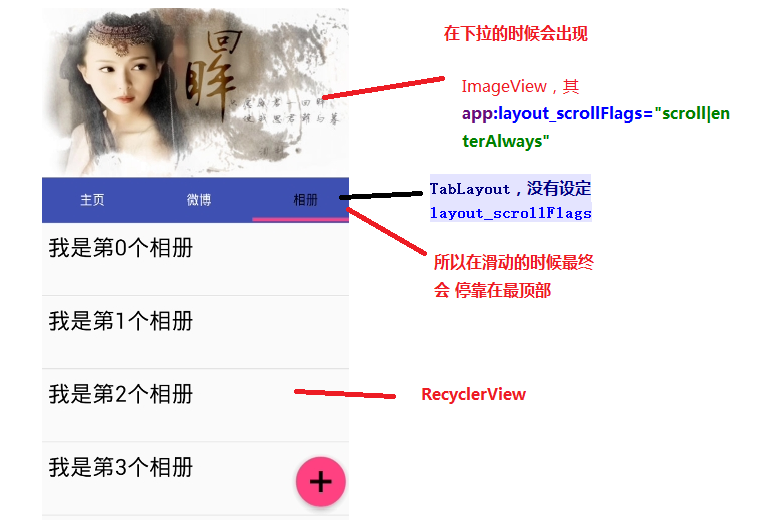

思路分析

其實相對于前 一個例子，只是把 擺放RecyclerView 的位置替換成ViewPager而已，為了有頁面導航器的效果，再使用 TabLayout而已，而TabLayout 在我們滑動的時候最侄訓停靠在 最頂部，是因為我們沒有設定其layout_scrollFlags，即TabLayout是靜態的

運行以后，即可看到以下的結果

下面我們一起來看一下 TabLayout是怎樣結合ViewPager直線 導航器的效果的

代碼注釋 里面已經解釋地很清楚了 ，這里我就不解釋了

public class ViewPagerSample extends AppCompatActivity {

    ViewPager mViewPager;
    List<Fragment> mFragments;

    String[] mTitles = new String[]{
            "主頁", "微博", "相冊"
    };
    private TabLayout mTabLayout;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_third);
        // 第一步，初始化ViewPager和TabLayout
        mViewPager = (ViewPager) findViewById(R.id.viewpager);
        mTabLayout = (TabLayout) findViewById(R.id.tabs);
        setupViewPager();
    }

    private void setupViewPager() {

        mFragments = new ArrayList<>();
        for (int i = 0; i < mTitles.length; i++) {
            ListFragment listFragment = ListFragment.newInstance(mTitles[i]);
            mFragments.add(listFragment);
        }
        // 第二步：為ViewPager設定配接器
        BaseFragmentAdapter adapter =
                new BaseFragmentAdapter(getSupportFragmentManager(), mFragments, mTitles);

        mViewPager.setAdapter(adapter);
        //  第三步：將ViewPager與TableLayout 系結在一起
        mTabLayout.setupWithViewPager(mViewPager);
    }


}

如果我們想更改Indicator的相關樣式，我們可以在布局檔案里面使用

<android.support.design.widget.TabLayout
    android:id="@+id/tabs"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_alignParentBottom="true"
    android:background="?attr/colorPrimary"
    app:tabIndicatorColor="@color/colorAccent"
    app:tabIndicatorHeight="4dp"
    app:tabSelectedTextColor="#000"
    app:tabTextColor="#fff"/>

如果你不想使用Google 幫我們 封裝好的控制元件的話，你也可以自己自定義一個控制元件，你可以參考我的這一篇博客仿網易新聞的頂部導航指示器

在看例子結合ViewPager的視覺特差之前 ，我們需要先了解CollapsingToolbarLayout這個控制元件

CollapsingToolbarLayout

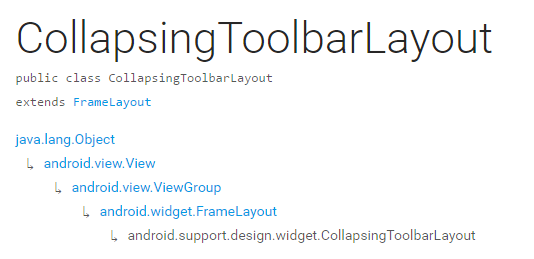

CollapsingToolbarLayout繼承與FrameLayout，官網地址,請自備梯子，

簡單來說 ,CollapsingToolbarLayout是工具列的包裝器,它通常作為AppBarLayout的孩子，主要實作以下功能

• Collapsing title（可以折疊 的 標題 ）
• Content scrim（內容裝飾），當我們滑動的位置 到達一定閥值的時候，內容 裝飾將會被顯示或者隱藏
• Status bar scrim（狀態欄布）
• Parallax scrolling children，滑動的時候孩子呈現視覺特差效果
• Pinned position children，固定位置的 孩子

下面我們一起來看一下幾個常量

我們有兩種方法可以設定這個常量,

方法一：在代碼中使用這個方法

setCollapseMode(int collapseMode)

方法 二：在布局檔案中使用自定義屬性

app:layout_collapseMode="pin"

到此 ，CollapsingToolbarLayout的一些重要屬性已經講解完畢，下面我們一起來看一下我們是怎樣結合ViewPager實作視差效果的

結合ViewPager的視覺特差

布局代碼

<?xml version="1.0" encoding="utf-8"?>

<android.support.design.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/background_light"
    android:fitsSystemWindows="true"
>

    <android.support.design.widget.AppBarLayout
        android:id="@+id/main.appbar"
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:fitsSystemWindows="true"
        android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
    >

        <android.support.design.widget.CollapsingToolbarLayout
            android:id="@+id/main.collapsing"
            android:layout_width="match_parent"
            android:layout_height="250dp"
            android:fitsSystemWindows="true"
            app:contentScrim="?attr/colorPrimary"
            app:expandedTitleMarginEnd="64dp"
            app:expandedTitleMarginStart="48dp"
            app:layout_scrollFlags="scroll|exitUntilCollapsed"
        >

            <ImageView
                android:id="@+id/main.backdrop"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:fitsSystemWindows="true"
                android:scaleType="centerCrop"
                android:src="@drawable/tangyan"
                app:layout_collapseMode="parallax"
            />

            <android.support.v7.widget.Toolbar
                android:id="@+id/toolbar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                app:layout_collapseMode="pin"
                app:popupTheme="@style/ThemeOverlay.AppCompat.Light"
            />
        </android.support.design.widget.CollapsingToolbarLayout>

        <android.support.design.widget.TabLayout
            android:id="@+id/tabs"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:background="?attr/colorPrimary"
            app:tabIndicatorColor="@color/colorAccent"
            app:tabIndicatorHeight="4dp"
            app:tabSelectedTextColor="#000"
            app:tabTextColor="#fff"/>
    </android.support.design.widget.AppBarLayout>


    <android.support.v4.view.ViewPager
            android:id="@+id/viewpager"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            app:layout_behavior="@string/appbar_scrolling_view_behavior">

    </android.support.v4.view.ViewPager>


    <android.support.design.widget.FloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="end|bottom"
        android:layout_margin="15dp"
        android:src=https://www.cnblogs.com/gdutxiaoxu/p/"@drawable/add_2"/>

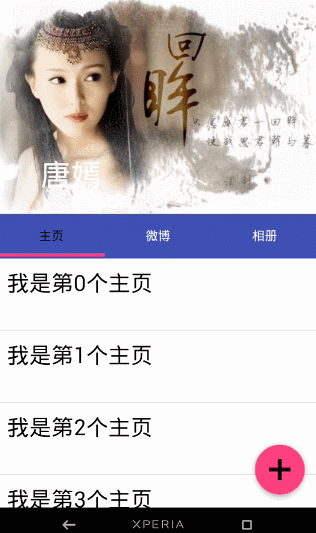

效果圖如下

思路決議

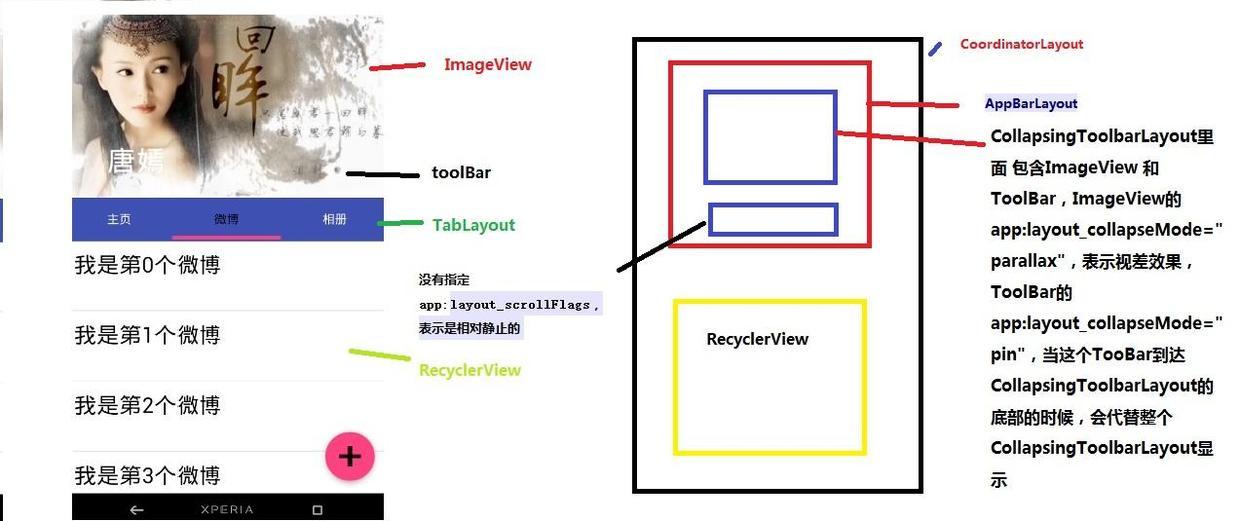

• 結構圖如圖片所示，先說明CollapsingToolbarLayout的變化

  CollapsingToolbarLayout里面 包含ImageView 和ToolBar，ImageView的app:layout_collapseMode="parallax"，表示視差效果，ToolBar的 app:layout_collapseMode="pin"，當這個TooBar到達 CollapsingToolbarLayout的底部的時候，會代替整個CollapsingToolbarLayout顯示

• 接著說明TabLayout的變化

  從前面的描述我們已經知道當 沒有指定app:layout_scrollFlags的時候，最終TabLayout會靜止，不會隨著滑動的 時候消失不見

拓展

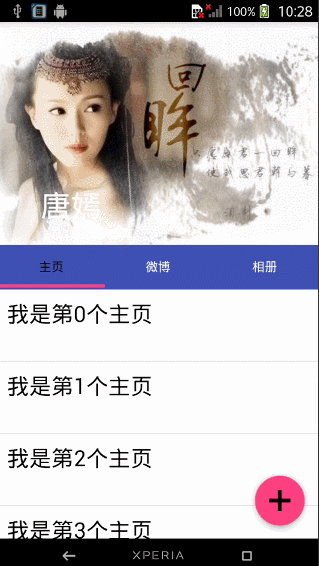

如果我們僅僅 改變CollapsingToolbarLayout的app:layout_scrollFlags="scroll|exitUntilCollapsed|snap"的時候，其它代碼不變，運行以后，我們將可以看到如下效果圖

總結

這篇博客主要講解了CoordinatorLayout，AppBarLayout，CollapsingToolbarLayout的一些相關屬性，

• 對于AppBarLayout，我們主要 講解了這個屬性app:layout_scrollFlags，設定不同 的屬性我們可以在滾動的時候顯示不同 的效果
• 對于CollapsingToolbarLayout，我們主要講解了app:layout_collapseMode這個屬性，設定不同的值，我們可以讓其子View呈現不同的 炫酷效果，如parallax和pin等

CoordinatorLayout的相關用法還有很多，有興趣 了解的請自行閱讀: 官方檔案地址

題外話

CoordinatorLayout這個控制元件真的很強大，使用它可以實作各種炫酷的效果，簡化了開發者的許多作業，有能力的話可以去研究一下原始碼 ，看是怎樣實作的？

參考文章：android-[譯]掌握CoordinatorLayout

原始碼下載地址：https://github.com/gdutxiaoxu/CoordinatorLayoutExample.git

歡迎大家關注我的微信公眾號號 stormjun949(徐公碼字），即可關注， 目前專注于 Android 開發，主要分享 Android開發相關知識和一些相關的優秀文章，包括個人總結，職場經驗等，
