最近專案要求，ui有很多有關于陰影的設計要求，網上找了些實作方式，但都不是很理想，現在閑下來了，就尋思著自己寫個陰影布局耍耍，以備后用，先說道說道我找到的幾種陰影實作方式:
系統陰影
Andorid 系統自api 21之后就多了一個熟悉 android:elevation ，這是android最新引入的軸的概念，可通過設定elevation來設定陰影(z軸的大小)，設定如下:
1 <!-- base z depth of the view. --> 2 <attr name="elevation" format="dimension" /> 3 4 <TextView 5 android:id="@+id/shadow1" 6 app:layout_constraintStart_toStartOf="parent" 7 app:layout_constraintTop_toTopOf="parent" 8 android:layout_marginStart="20dp" 9 android:layout_marginTop="20dp"10 android:text="系統陰影"11 android:background="#fff"12 android:gravity="center"13 android:textSize="14sp"14 android:textColor="@color/colorBlack"15 android:layout_width="100dp"16 android:elevation="3dp"17 android:layout_height="80dp"/>
效果也是不錯，可以完成一些簡單的陰影設定效果，
但需要注意些細節，不然 elevation 可能會無效：
- 父布局要保留足夠的空間，elevation本身不占有view的大小
- 需要設定背景色且不可設定為透明色
- 不能設定是否為擴散的還是指定方向的
layer-list 偽陰影
為什么說是偽陰影呢，layer-list本身很強大，器支持的層疊式繪制基本可以解決我們大多說的背景設計，對于一些要求不是很嚴格的陰影用它也不是不可以，但效果是真的不好，畢竟shape提供的層疊()并不支持模糊繪制(或者可以選擇使用模糊背景圖片繪制)，下面給一個用layer-list繪制的陰影做參考，
1 <TextView 2 android:id="@+id/shadow2" 3 app:layout_constraintStart_toEndOf="@id/shadow1" 4 app:layout_constraintTop_toTopOf="parent" 5 android:layout_marginStart="50dp" 6 android:layout_marginTop="20dp" 7 android:text="layer-list陰影" 8 android:gravity="center" 9 android:background="@drawable/shadow_layer"10 android:textSize="14sp"11 android:textColor="@color/colorBlack"12 android:layout_width="100dp"13 android:layout_height="80dp"/>14 15 16 17 <!--shadow_layer.xml -->18 <?xml version="1.0" encoding="utf-8"?>19 <layer-list xmlns:android="http://schemas.android.com/apk/res/android">20 21 <item android:top="3dp"22 android:left="3dp">23 <shape android:shape="rectangle">24 <solid android:color="#333333"/>25 <gradient android:startColor="#80ff0000"26 android:type="radial"27 android:centerX="0.5"28 android:centerY="0.5"29 android:gradientRadius="30"30 android:endColor="#10ff0000"/>31 <size android:width="100dp" android:height="80dp"/>32 </shape>33 </item>34 35 <item android:bottom="3dp"36 android:right="3dp">37 <shape android:shape="rectangle">38 <solid android:color="#fff"/>39 <size android:width="100dp" android:height="80dp"/>40 </shape>41 </item>42 43 </layer-list>

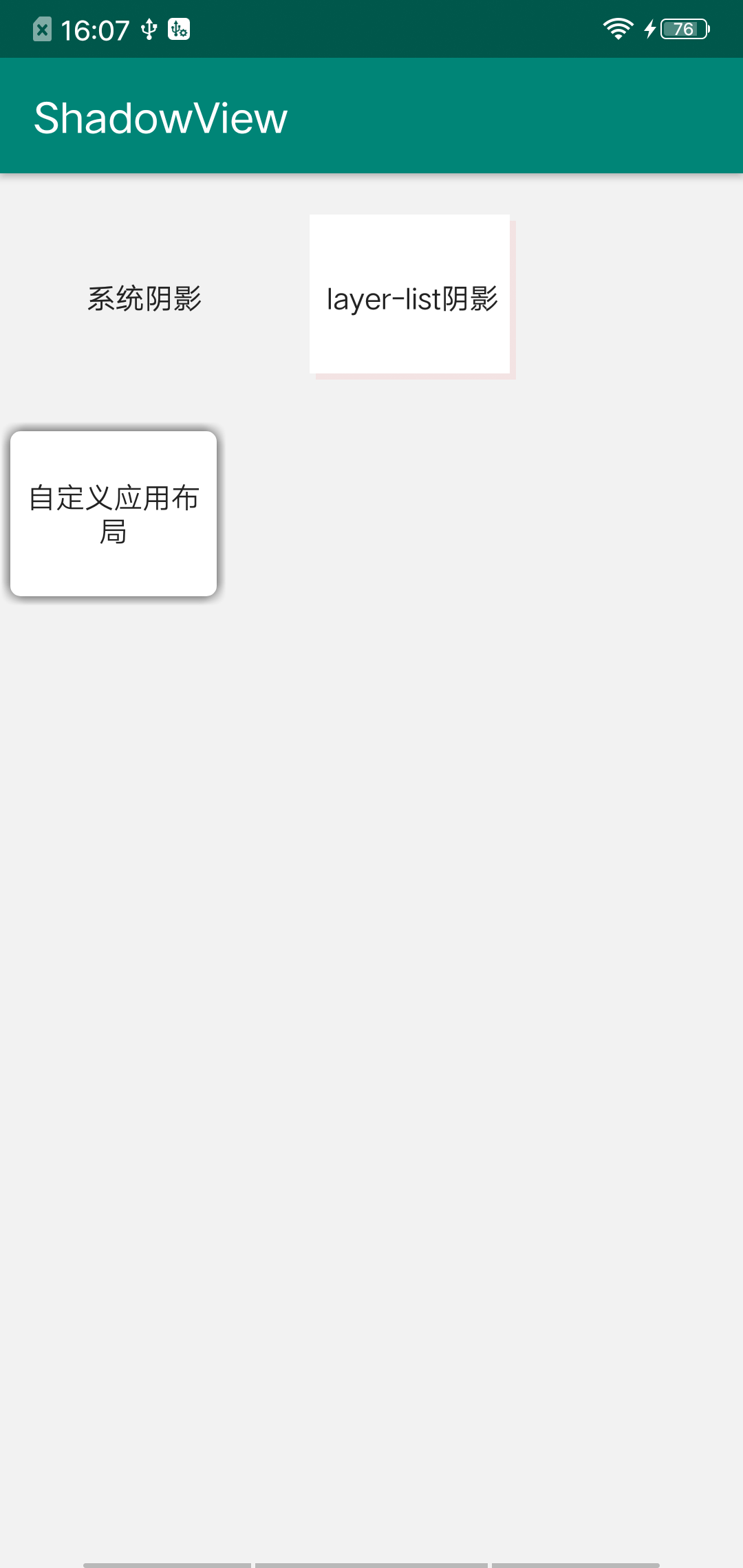

效果比較生硬，其本質就是顏色的漸變，如下:
還有如讓ui切陰影背景圖，但由于控制元件大小規格差異較大，風格差異較大，并不推薦使用，
自定義陰影布局
這是我比較推薦的方式,可參考CardView的陰影實作自定義一個陰影布局實作，其實作是通過 setShadowLayer、setMaskFilter 實作，
1 // mPaint.setShadowLayer(blurRadius,0,0,shadowColor); 2 if (blurRadius>0){3 mPaint.setMaskFilter(new BlurMaskFilter(blurRadius,BlurMaskFilter.Blur.NORMAL));4 }
相較于 setShadowLayer 來說，setMaskFilter 可供選中的實作方式要多一個blur實作型別，效果更好些，所以我是通過使用 setMaskFilter 來實作自定義陰影布局，
1 <cn.enjoytoday.shadow.ShadowLayout 2 android:id="@+id/shadow3" 3 app:layout_constraintStart_toStartOf="parent" 4 app:layout_constraintTop_toBottomOf="@id/shadow1" 5 android:layout_marginTop="20dp" 6 android:text="" 7 app:shadowRadius="0dp" 8 app:shadowColor="#333" 9 app:blurRadius="5dp"10 app:xOffset="0dp"11 app:yOffset="0dp"12 android:layout_marginStart="15dp"13 android:gravity="center"14 android:background="@drawable/shadow_layer"15 android:textSize="14sp"16 android:textColor="@color/colorBlack"17 android:layout_width="wrap_content"18 android:layout_height="wrap_content">19 20 21 <TextView22 android:padding="5dp"23 android:text="自定義應用布局"24 android:gravity="center"25 android:textSize="14sp"26 android:textColor="@color/colorBlack"27 android:layout_width="100dp"28 android:layout_height="80dp"/>29 30 </cn.enjoytoday.shadow.ShadowLayout>
使用
ShadowView 托管于GitHub, 仿照css的Box Shadow 的陰影實作效果設計實作，可通過設定水平、豎直偏移確認陰影方向，可設定模糊半徑和圓角半徑、陰影顏色等，可通過gradle直接依賴使用:
添加依賴
repositories { //... maven { url 'https://jitpack.io' }}dependencies { implementation 'com.github.amikoj:ShadowView:1.0.1'}
xml中使用
1 <cn.enjoytoday.shadow.ShadowLayout 2 android:orientation="vertical" 3 android:id="@+id/shadowLayout" 4 app:layout_constraintBottom_toBottomOf="parent" 5 app:layout_constraintLeft_toLeftOf="parent" 6 app:layout_constraintRight_toRightOf="parent" 7 app:layout_constraintTop_toTopOf="parent" 8 android:gravity="center" 9 app:shadowRadius="10dp"10 app:shadowColor="#bebebe"11 app:bgColor="#fff"12 app:xOffset="10dp"13 app:yOffset="0dp"14 app:blurRadius="5dp"15 android:layout_width="wrap_content"16 android:layout_height="wrap_content">17 18 <!--嵌套需要添加陰影的布局 -->19 20 </cn.enjoytoday.shadow.ShadowLayout>
屬性說明
| 屬性名 | 型別 | 說明 |
|---|---|---|
| shadowColor | color | 陰影渲染顏色 |
| shadowRadius | dimension | 背景圓角半徑(0為矩形) |
| blurRadius | dimension | 模糊半徑 |
| xOffset | dimension | 水平位移 |
| yOffset | dimension | 豎直位移 |
| bgColor | color | 背景色 |
代碼設定
也可通過代碼設定陰影屬性：
1 shadowLayout.getShadowConfig() //獲取配置類2 . setBlurRadius(blurRadius) //設定模糊半徑3 .setXOffset(xoffset) //設定水平位移，最大為20dp4 .setYOffset(yoffset) //設定豎直位移，最大為20dp5 .setShadowRadius(shadowRadius) //設定圓角半徑，為0時不是圓角6 .setShadowColor(shadowColor) //設定陰影顏色7 .commit(); //生效修改
