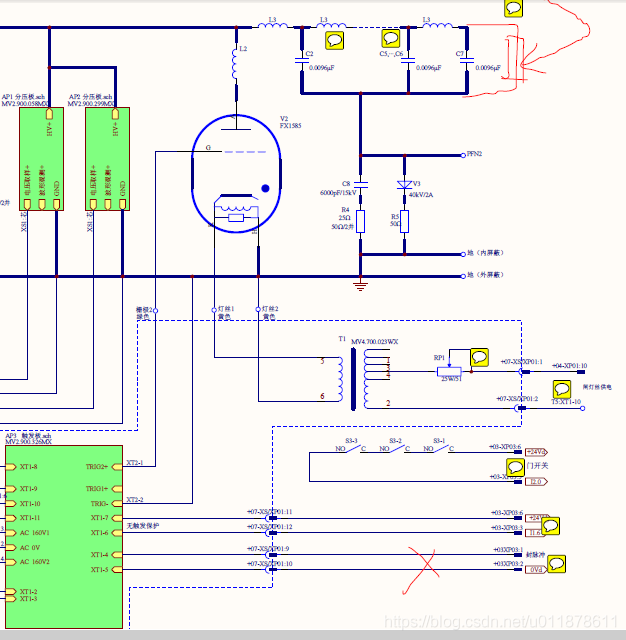

放電回路是以閘流管作為開關，在一個充電周期（充電周期在2ms~10ms）結束后將PFN上儲存的能量釋放到負載上（負載：脈沖變壓器及磁控管）
1.PFN調節脈寬引數：
第一節31圈，第二節9圈，第三節22圈，第四節7圈
電容引數：28kV-0.0165μF，有的PFN電容0.0096uF，
2.充電頻率20PPS時，PFN電壓：
單高能實測25KV
單低能實測21.4KV
雙能表頭23.8KV,此值意義是充電時，毫秒充滿，微秒放電，平均值是表頭值，
3.磁控管引數：
MG5193主要引數：
作業頻率: 2993~3005MHz
輸出功率(峰值): 2.5MW
陽極高壓(峰值): 42~48kV
陽極脈沖電流: 60~110A
脈寬: 3~5μs
脈沖變壓器是1比4.15比例，初級11.3KV,次級電壓47KV，電流110A，
PFN電壓24KV，經過波頭匹配箱電壓變為約12KV
