定點數乘法運算之原碼一位乘法
最近開始學習定點數的乘法運算，原碼的一位乘、兩位乘和補碼的一位乘和兩位乘，因此在這寫寫筆記分享給大家，順帶檢驗一下自己的學習成果， 這篇文章介紹一下原碼一位乘法的運算，
為了擔心有些小伙伴不清楚，我先說明一下小學二年級的乘法公式：被乘數 * 乘數 = 積
被乘數[X]原=X~f . X~0 X~1 X2…Xn
乘數[Y]原=Yf . Y0Y1Y2…Yn,則
乘積[Z]原=(Xf⊕Yf ) . (0. X0 X1 X2 …Xn)(0 .Y1 Y2 …Yn)
其中Xf為被乘數符號，Yf為乘數符號
Xf⊕Yf ： 這個為兩符號位的異或運算，相同為0，不同為1，
eg：1⊕0=1 1⊕1=0
計算步驟要點：
第一步：初始部分積設全0，從乘數末位乘起，
第二步：乘數位為1，部分積加被乘數，結果右移一位，
第三步：乘數位為0，部分積加全0，結果右移一位，
第四步：重復上述操作直到乘數乘完為止，
注意：兩運算元的絕對值相乘，符號位單獨處理
多說無益，還是直接上例題吧！

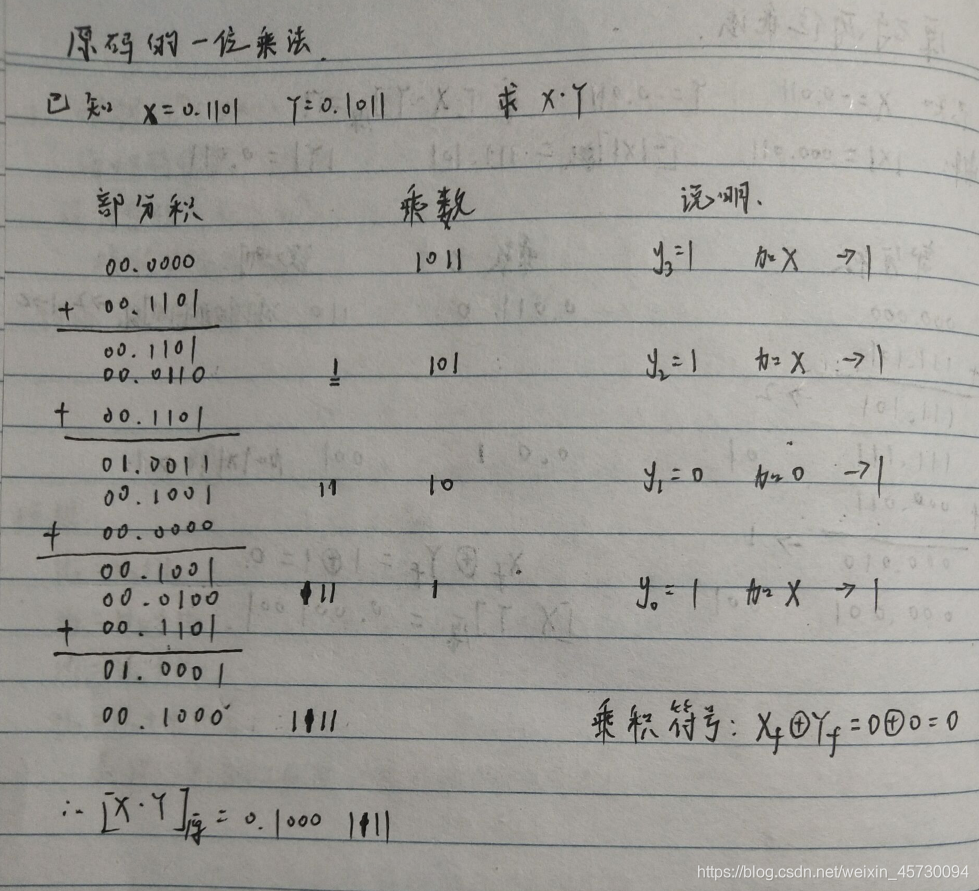

例題：已知X=0.1101 Y=0.1011 求[X*Y]原，
