STM32簡單程式編譯及Proteus程式設計與仿真
文章目錄
- STM32簡單程式編譯及Proteus程式設計與仿真
- 一、STM32跑馬燈設計
- 設計須知
- 程式設計
- step0：進行工程配置
- step1：建立相關程式
- step2：添加函式至工程
- step3：建立主函式
- 可能出現的錯誤解釋
- 編譯及連接
- 二、基于Proteus的51單片機的程式設計及仿真
- 總結
一、STM32跑馬燈設計
設計須知
stm32的IO口可以由軟體配置如下8種模式：
| 1、輸入浮空 | 3、輸入下拉 | 5、開漏輸入 | 7、推挽式復用功能 |
|---|---|---|---|
| 2、輸入上拉 | 4、模擬輸入 | 6、推挽輸入 | 8、開漏復用功能 |
每個IO口由7各暫存器控制分別有：2個32位埠配置暫存器CRL/CRH；2個32位資料暫存器IDR/ODR；1個32位置位暫存器BSRR；1個16位的伏位暫存器BRR；1個32位鎖存暫存器LCKR；具體IO口如何配置可以參考《STM32參考手冊》，這里就不做過多說明，
在配置時，CRL控制低8位輸出口，CRH控制高8位輸出口，作用完全一樣，
程式設計
（參考正點原子的庫函式與開發指南）
step0：進行工程配置
將啟動檔案startup_stm32f10x_hd.s（官方給出）添加到Source Group1里
將delay.c、sys.c、usart.c檔案添加到SYSTEM檔案里
具體內容可以參考http://www.openedv.com里開發指南3.2節，這里就不再詳細講解

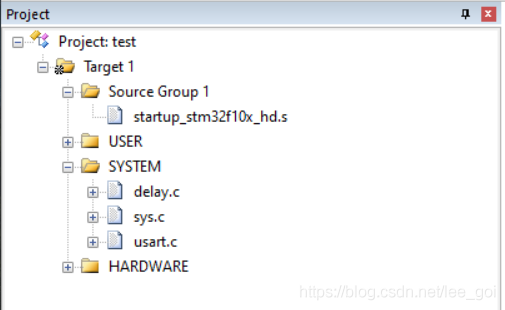

工程配置好如下：
step1：建立相關程式
新建HERDWARE檔案夾，并在檔案夾下建my_led檔案夾，用來存放此次設計相關函式

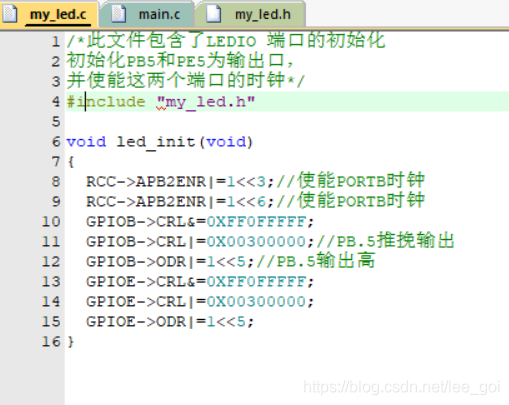

撰寫led.c函式

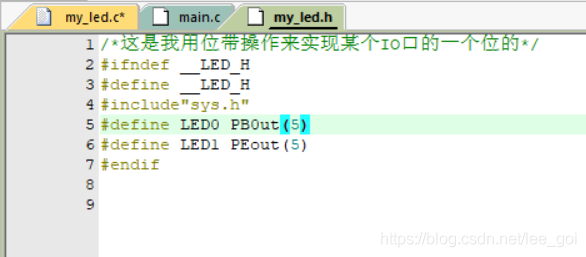

撰寫led.h函式
step2：添加函式至工程

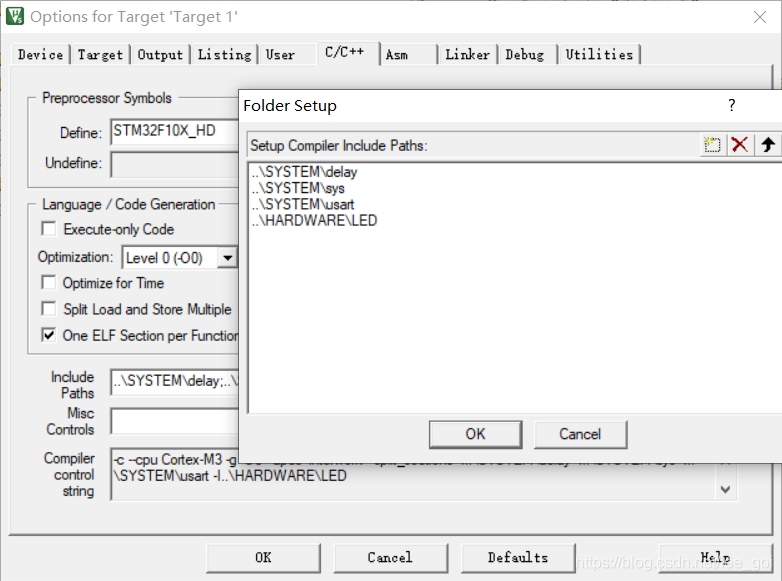

在 Manage Components界面中，在HARDWARE檔案夾下添加my_led.c函式，再打開Option for target -->C/C++添加讀取頭檔案的路徑：
step3：建立主函式

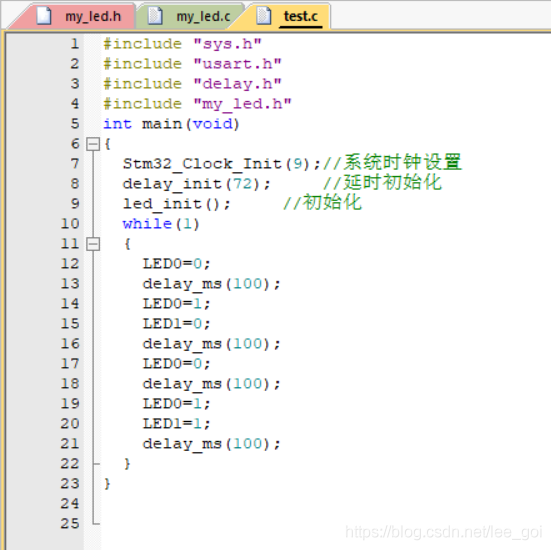

為了實作燈1和2的從暗到亮再一起亮，一起暗的功能，建立主函式如下：

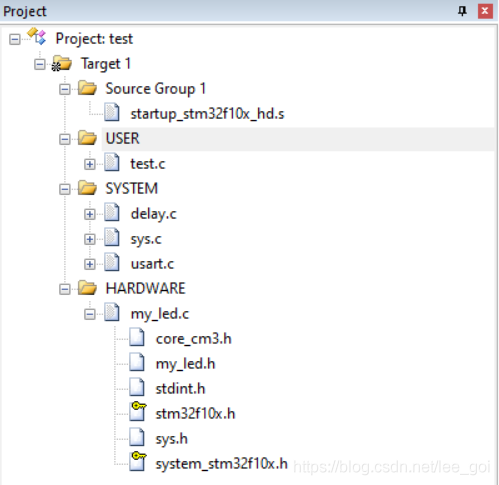

建立檔案夾USER，并加入主函式，配置工程如下：
可能出現的錯誤解釋

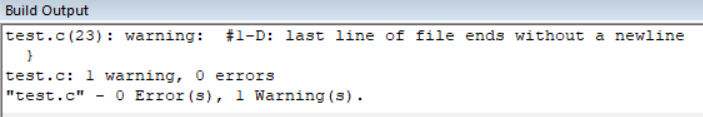

當工程建立之后進行編譯時很可能遇到如下問題：
提示檔案最后一行沒有新起一行作為結束，
（據說這是個軟體bug，只要最后一行多敲兩個回車警告就會消失）
編譯及連接

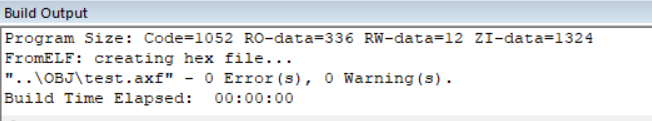

一切處理好后，就可以編譯并連接了
接下來就是進入燒入程式階段了，可以通過JLINK燒入程式，也可以用STLINK進行燒入，燒入之前要提前要安裝相應的驅動，
二、基于Proteus的51單片機的程式設計及仿真
該程式是本人設計的一個交通信號燈，基本設計思路如下：
通過全域變數來存時間，采用T0來定時，采用方式1，每100ms發一個脈沖，用T1來計數，，專門用一個函式來現實兩位數碼管的計數，
通程序式設計實作了當東西方向是紅燈時，南北方向為綠燈，LED來倒計時，當綠燈剩3s時變為黃燈；紅燈到0s時直接變為綠燈，實作交通信號燈的要求，

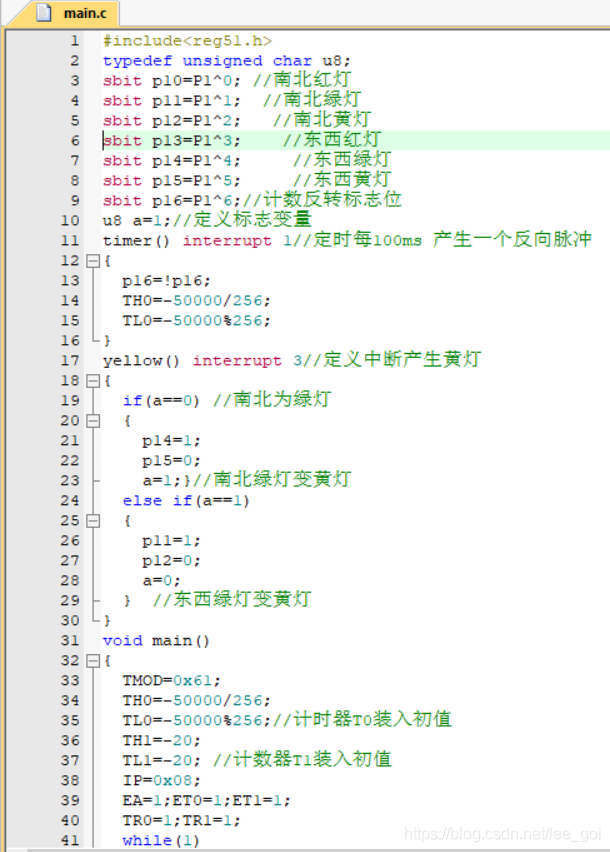

程式代碼如下（只展示部分）：

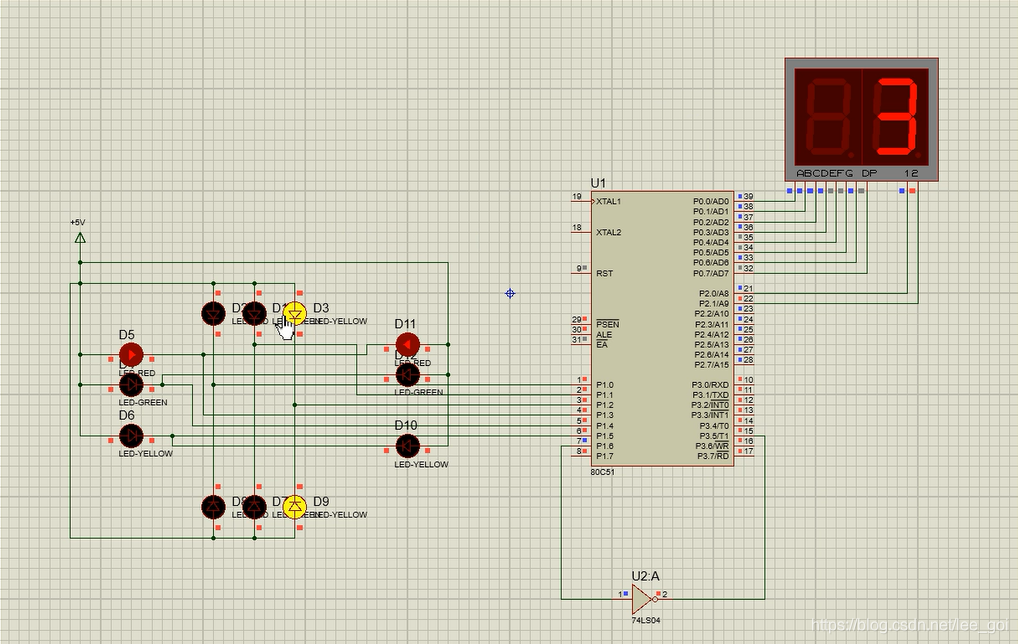

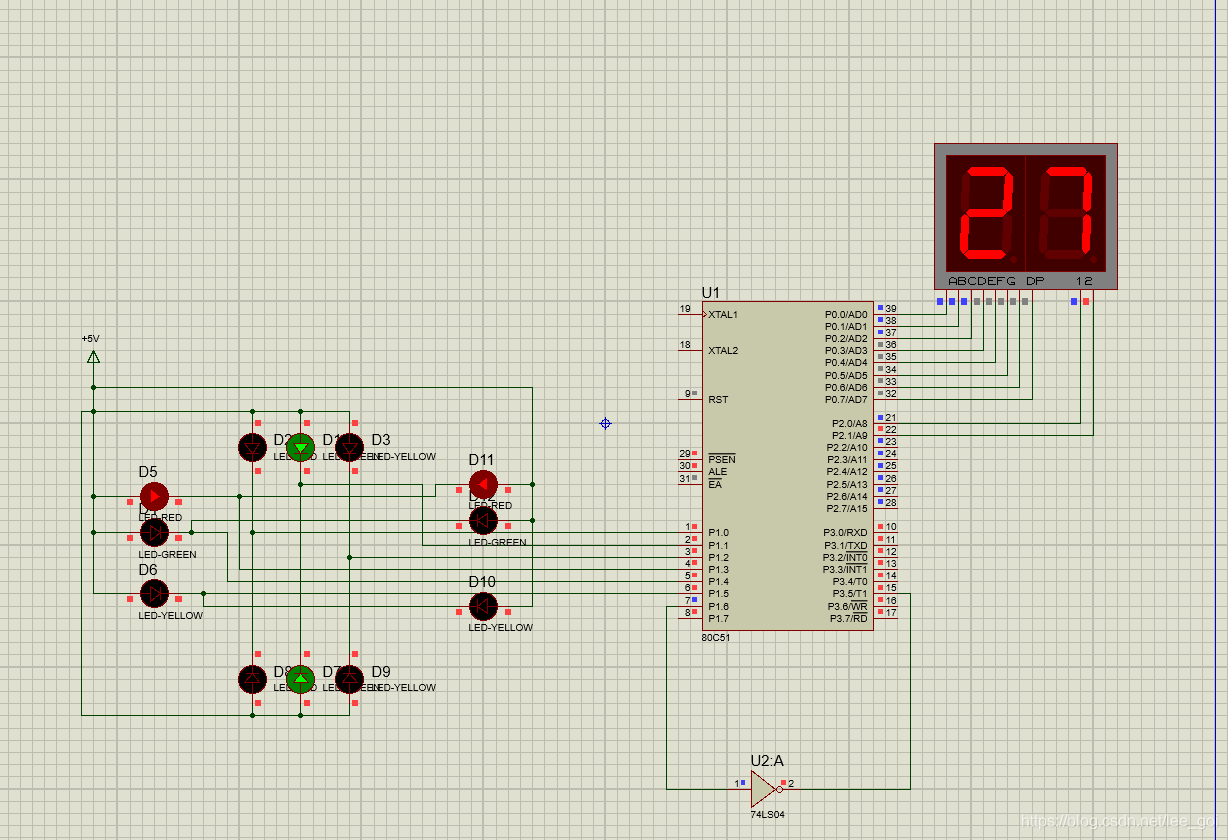

生成hex檔案，燒入proteus中已經連接好的51單片機中，并開始運行，運行結果如下：
總結
首先感謝正點原子，其stm32相關資料對本人學習stm32提供了很大幫助，stm32不同于51單片機，更為復雜的引腳，更加繁瑣的封裝等都是初學者必須面臨挑戰，從一個跑馬燈起步，開始stm32之旅吧！大家一起學習，共同進步，
51單片機的程式設計及仿真是對以往知識的一個回顧，51的中斷設計，引腳控制，以及程式的編譯及Proteus的仿真用法，都是我們學習stm32的基本功，
