基于FPGA線性序列機驅動TLC5615模塊

TLC5615模塊之FPGA驅動

1、芯片介紹

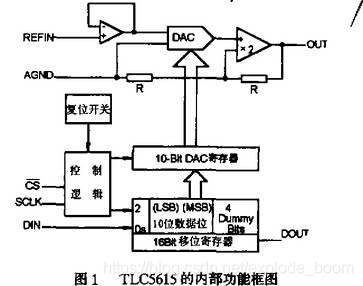

TLC5615 為美國德州儀器公司 1999 年推出的產品，是具有串行介面的數模轉換器，其輸出為電壓型，最大輸出電壓是基準電壓值的兩倍，帶有上電復位功能，即把 DAC 暫存器復位至全零，性能比早期電流型輸出的 DAC 要好，只需要通過 3 根串行總線就可以完成 10 位資料的串行輸入， 易于和工業標準的微處理器或微控制器(單片機) 介面, 適用于電池供電的測驗儀表、移動電話,也適用于數字失調與增益調整以及工業控制場合，

DIN： 串行資料輸入端；
TLC5615引腳圖
TLC5615引腳圖
SCLK： 串行時鐘輸入端；
/CS： 芯片選用通端，低電平有效；
DOUT： 用于級聯時的串行資料輸出端；
AGND： 模擬地；
REFIN：基準電壓輸入端, 2V～ (VDD - 2)；
OUT： DAC 模擬電壓輸出端；
VDD： 正電源端，4.5～5.5V ,通常取 5V，

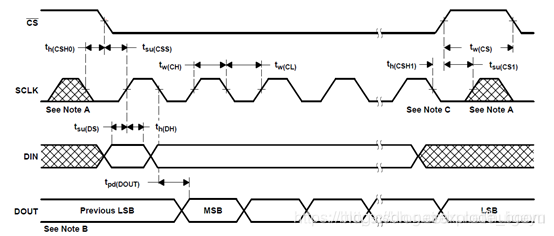

TLC5615 作業時序如上圖所示， 可以看出,只有當片選 CS 為低電平時, 串行輸入資料才能被移入16位移位暫存器，當 CS 為低電平時,在每一個 SCLK 時鐘的上升沿將 DIN 的一位資料移入 16 位移暫存器，注意, 二進制最高有效位被導前移入，接著,CS 的上升沿將 16 位移位暫存器的 10 位有效資料鎖存于 10 位 DAC 暫存器, 供 DAC 電路進行轉換; 當片選 CS 為高電平時,串行輸入資料不能被移入 16 位移位暫存器，注意, CS 的上升和下降都必須發生在 SCL K 為低電平期間，
2、時鐘確定
根據下面時序圖和芯片資料算出最大串行時鐘速率近似為14M，因為核心板時鐘為50M，故采用sclk串行時鐘為12.5M，即采用四分頻方式，

但是在芯片手冊中說：為了使時鐘饋通最小，CS在高電平時，sclk應該保持低電平，因此為了方便時鐘的控制，不采用PLL生成的方式，采用線性序列機的方法生成可控的sclk，

3、注意
因為DAC的暫存器為12位，但是資料位只有10位，因此要將資料位低位添加兩個0，或者左移兩位，

4、代碼

module TLC5615_CTRL(
  input sys_clk,
  input rst,
  input conv_en,   //DA轉換使能信號
  input [11:0] conv_data, //DA轉換輸入資料



  output reg cs,
  output reg conv_end, //DA轉換完成信號
  output reg tlc5615_clk,
  output reg tlc5615_data

);

  reg [6:0] cnt;

//計數器
  always @(posedge sys_clk or negedge rst)
    if(!rst)
	   cnt <= 7'd0;
	 else if(conv_en == 1 | (cnt != 7'd0)) begin
	      if(cnt == 7'd64)
			   cnt <= 7'd0;
			else
			   cnt <= cnt + 7'd1;
	   end
	 else
	   cnt <= 7'd0;


  always @(posedge sys_clk or negedge rst)
    if(!rst) begin
	   conv_end <= 1'b0;
	   tlc5615_clk <= 1'b0;
      tlc5615_data <= 1'b0;
		cs <= 1'b1;
		end
	 else begin
	  case(cnt)
	     0:
		     begin
			  conv_end <= 1'b0;
	        tlc5615_clk <= 1'b0;
           tlc5615_data <= 1'b0;
			  cs <= 1'b1;
			  end
		  1:
		     begin
		     tlc5615_data <= conv_data[11];
			  cs <= 1'b0;
			  end
		  2: tlc5615_clk <= 1'b1;

		  4: tlc5615_clk <= 1'b0;
		  5: tlc5615_data <= conv_data[10];
		  6: tlc5615_clk <= 1'b1;

		  8: tlc5615_clk <= 1'b0;
		  9: tlc5615_data <= conv_data[9];
		  10:tlc5615_clk <= 1'b1;

		  12:tlc5615_clk <= 1'b0;
		  13:tlc5615_data <= conv_data[8];
		  14:tlc5615_clk <= 1'b1;

		  16:tlc5615_clk <= 1'b0;
		  17:tlc5615_data <= conv_data[7];
		  18:tlc5615_clk <= 1'b1;

		  20:tlc5615_clk <= 1'b0;
		  21:tlc5615_data <= conv_data[6];
		  22:tlc5615_clk <= 1'b1;

		  24:tlc5615_clk <= 1'b0;
		  25:tlc5615_data <= conv_data[5];
		  26:tlc5615_clk <= 1'b1;

		  28:tlc5615_clk <= 1'b0;
		  29:tlc5615_data <= conv_data[4];
		  30:tlc5615_clk <= 1'b1;

		  32:tlc5615_clk <= 1'b0;
		  33:tlc5615_data <= conv_data[3];
		  34:tlc5615_clk <= 1'b1;

		  36:tlc5615_clk <= 1'b0;
		  37:tlc5615_data <= conv_data[2];
		  38:tlc5615_clk <= 1'b1;

		  40:tlc5615_clk <= 1'b0;
		  41:tlc5615_data <= conv_data[1];
		  42:tlc5615_clk <= 1'b1;

		  44:tlc5615_clk <= 1'b0;
		  45:tlc5615_data <= conv_data[0];
		  46:tlc5615_clk <= 1'b1;


		  64:
		     begin
		     tlc5615_clk <= 1'b0;
			  cs <= 1'b1;
			  conv_end <= 1'b1;
			  end


		 endcase


	  end


endmodule 代碼片

5、測驗模塊

`timescale 1ns/1ns


module TLC5615_CTRL_tb;

  reg sys_clk;
  reg rst;
  reg conv_en;
  reg [11:0] conv_data;



  wire cs;
  wire conv_end;
  wire tlc5615_clk;
  wire tlc5615_data;





TLC5615_CTRL TLC5615_CTRL(
  .sys_clk(sys_clk),
  .rst(rst),
  .conv_en(conv_en),
  .conv_data(conv_data),
  .cs(cs),
  .conv_end(conv_end),
  .tlc5615_clk(tlc5615_clk),
  .tlc5615_data(tlc5615_data)
);


 initial sys_clk =1;
 always #10 sys_clk = ~sys_clk;
 initial begin
    rst = 1'b0;
	 conv_en = 1'b0;
	 conv_data = 0;

	 #201;
	 rst = 1'b1;

	 #100;
	 conv_data = {10'h2aa,2'b00};
	 conv_en = 1'b1;
	 #100;
	 conv_en = 1'b0;

	 @(posedge conv_end);
	 #400;
	 conv_data = {10'h3e8,2'b00};
	 conv_en = 1'b1;
    @(posedge conv_end);
	 #400;
	 $stop;

	 end

endmodule

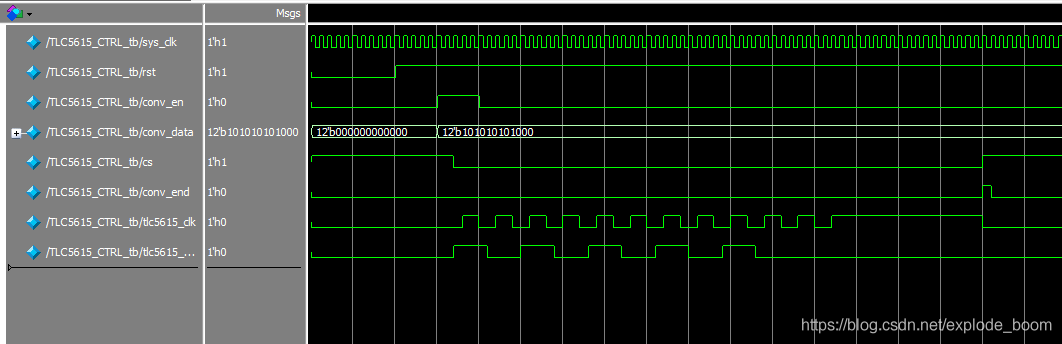

6、仿真圖

7、驗證
將程式下載至開發板后，將對應的引腳連接至TLC5615模塊上，利用萬用表測出電壓值與實際相符合，
PS:
V為轉換后的電壓值，Vref為參考電壓，data為轉換為十進制的值，
