白話OpenGL系列（一）一個小demo

前言

隨著通信技術的快速發展，以及視頻業務的激烈擴張，作為研發人員，對音視頻這塊的知識還是需要知道一些的，渲染作為其中的一個重要組成部分，本系列就用通俗易懂的語言，來介紹opengl，

OpenGL 是啥？

opengl 全名是open graphics library , 用于渲染2d，3d影像的跨平臺，跨語言的應用程式編程介面，

OpenGL 能做什么？

opengl能做的事情有很多，比如可以對影像進行各種美顏，濾鏡，裁剪，貼紙等處理，源影像資料可以是來自相機，檔案，圖片等，像業內有名的GPUImage就是用opengl來做的，可以體驗一下，

小試牛刀

廢話少說，干就完事了，在實際專案體驗中來加深對opengl的理解吧，

我們用android開發環境來體驗opengl的渲染能力，本次的需求是使用opengl的能力在手機螢屏上畫一個三角形，

想想之前如果有這樣的需求，android開發應該怎么做呢? 應該是要問設計要一張三角形的圖片資源，然后直接放imageview上面展示出來，或者就自定義一個view，然后自己draw出來吧，無論怎么做，布局檔案上都需要放一個view控制元件，

那么這次我們也放一個控制元件把，不過放的不是普通的view，而是GLSurfaceview，還記得原來作業那會，雖然知道有GLSurfaceview這個東西，但是從來沒用過，也不知道能干啥，現在才知道，它是專門給opengl配合用的，

1. 布局檔案添加，GLSurfaceview，
2. 自定義Render，
3. GLSurfaceview設定Render，

自定義render繼承自 GLSurfaceview內的IRender介面，IRender介面有三個回呼方法，這個三個回呼方法比較重要一點的是，這三個回呼方法都屬于GL執行緒，這是關鍵，

public class MyRender implements GLSurfaceView.Renderer {
    private static final String TAG = "MyRender";

    private final Context context;
    private Triangle triangle;

    public MyRender(Context context) {
        this.context = context;
    }

    @Override
    public void onSurfaceCreated(GL10 gl, EGLConfig config) {
        Log.d(TAG, "onSurfaceCreated: ");
        String vertexSource = FileUtils.readTextFromRawResource(context, "base_vertex.glsl");
        String fragmentSource = FileUtils.readTextFromRawResource(context, "base_fragment.glsl");
        int vertexShaderId = GlUtils.createAndCompileVertexShader(vertexSource);
        int fragmentShaderId = GlUtils.createAndCompileFragmentShader(fragmentSource);
        Log.d(TAG, "onSurfaceCreated: vertexShaderId = "+vertexShaderId+"--fragmentShaderId = "+fragmentShaderId);
        int program = GlUtils.createProgram(vertexShaderId, fragmentShaderId);
        triangle = new Triangle(program);
    }

    @Override
    public void onSurfaceChanged(GL10 gl, int width, int height) {
        Log.d(TAG, "onSurfaceChanged: width = "+width+"--height = "+height);
        GLES20.glClearColor(1f, 0f, 0f, 1f);
        GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT);
        GLES20.glViewport(0, 0, width, height);
    }

    @Override
    public void onDrawFrame(GL10 gl) {
        triangle.draw();
    }
}

根據上面的自定義的render，分析一波，在onSurfaceCreate回呼中，

1. 先是拿到了頂點著色器和片元著色器的內容GLSL(Open GL Shader Language)，（PS: 相關名詞不懂沒關系，后面系列的文章會介紹，這里現有概念即可）
2. 然后根據他兩的內容，分別創建了對應的著色器id，這里可以理解為著色器的參考，我們就可以通過id開訪問對應的著色器，
3. 然后跟據頂點著色器和片元著色器創建了一個program（程式），通過program id來訪問，

onSurfaceChanged回呼中，拿到了view 的寬和高的資訊，通過這個資訊，主要呼叫了glviewport 函式來設定視口的大小，這里可以把視口理解為繪制區域，0，0 代表區域左上角的位置，width，height就是區域的寬高， 至于那兩個clear函式，就理解清理顏色快取的操作吧，

onDrawFrame 顧名思義就是畫內容咯，這里我們就打算把畫三角形的操作放這里，

在上面我們看到Triangle， 本著面向物件的思想，Triangle里面必然都是三角形相關的資訊了，

public class Triangle {

    private static final String VERTEX_COOR_LABEL = "vCoordinate";
    private static final String COLOR_LABEL = "aColor";

    private final int program;


    private static final float[] sVertex = {
            0f, 0.5f,
            -0.5f, 0f,
            0.5f, 0f
    };

    private static final float[] sColor = {
            1.0f, 0f, 0f,
            0f, 1.0f, 0f,
            0f, 0f, 1.0f
    };

    private final int vertexCoorHandle;
    private final int aColorHandle;
    private final FloatBuffer vertexCoorBuffer;
    private final FloatBuffer colorBuffer;


    public Triangle(int program) {
        this.program = program;

        vertexCoorHandle = GLES20.glGetAttribLocation(program, VERTEX_COOR_LABEL);
        aColorHandle = GLES20.glGetAttribLocation(program, COLOR_LABEL);

        vertexCoorBuffer = ByteBuffer.allocateDirect(2 * 3 * 4).order(ByteOrder.nativeOrder()).asFloatBuffer();
        vertexCoorBuffer.clear();
        vertexCoorBuffer.put(sVertex);

        colorBuffer = ByteBuffer.allocateDirect(3 * 3 * 4).order(ByteOrder.nativeOrder()).asFloatBuffer();
        colorBuffer.clear();
        colorBuffer.put(sColor);
    }

    public void draw() {
        GLES20.glUseProgram(program);

        vertexCoorBuffer.position(0);
        GLES20.glEnableVertexAttribArray(vertexCoorHandle);
        GLES20.glVertexAttribPointer(vertexCoorHandle, 2, GLES20.GL_FLOAT, false, 0, vertexCoorBuffer);

        colorBuffer.position(0);
        GLES20.glEnableVertexAttribArray(aColorHandle);
        GLES20.glVertexAttribPointer(aColorHandle, 3, GLES20.GL_FLOAT, false, 0, colorBuffer);

        GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, 3);

        GLES20.glDisableVertexAttribArray(vertexCoorHandle);
        GLES20.glDisableVertexAttribArray(aColorHandle);
    }
}

臥槽這一堆，gles開空的函式呼叫好多啊，完全不能理解具體用法啊？

看到這，不要慌，后面的會慢慢介紹的，哪能一下子啥都知道啊？（ps：我一下也說不明白，，，，）

總的來說，這個類就是，對三角形的描述，比如：sVertex float陣列來描述三角形的三個頂點的位置，此時聰明的你會想到，sVertex這個陣列有6個元素，三角形3個頂點的話，那就是每個頂點2個元素，正好是x,y; 平面直角坐標系的點的坐標值，但是這個數值怎么這么小呢，才0，0.5f， 可取的范圍是多少呢？

答案是：頂點可取的范圍是-1，1； 同時這里的坐標系是opengl坐標系，具體介紹，看后續，本文不解釋，

sColor 陣列描述每個頂點的顏色，rgb表示，所以這里是三個元素對應一個頂點，

在建構式里，雖然不知道函式具體作用，但是可以根據名稱猜出來它的功能（ps: 所以寫程式的程序還是要做好命名作業，好的命名讓別人看的舒服啊）

建構式里通過GLES20.glGetAttribLocation 函式，拿到索引，然后把頂點位置，顏色資訊，塞進去，

把資訊塞進去的代碼如下：

`

vertexCoorBuffer.position(0);
        GLES20.glEnableVertexAttribArray(vertexCoorHandle);
        GLES20.glVertexAttribPointer(vertexCoorHandle, 2, GLES20.GL_FLOAT, false, 0, vertexCoorBuffer);

        colorBuffer.position(0);
        GLES20.glEnableVertexAttribArray(aColorHandle);
        GLES20.glVertexAttribPointer(aColorHandle, 3, GLES20.GL_FLOAT, false, 0, colorBuffer);

`

然后再呼叫 GLES20.glDrawArrays 來畫影像，

最后看下入口的代碼：

public class MainActivity extends AppCompatActivity {

    private GLSurfaceView glSurfaceView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        glSurfaceView = findViewById(R.id.content_view);
        glSurfaceView.setEGLContextClientVersion(2);
        glSurfaceView.setRenderer(new MyRender(this));
        glSurfaceView.setRenderMode(GLSurfaceView.RENDERMODE_WHEN_DIRTY);
    }


}

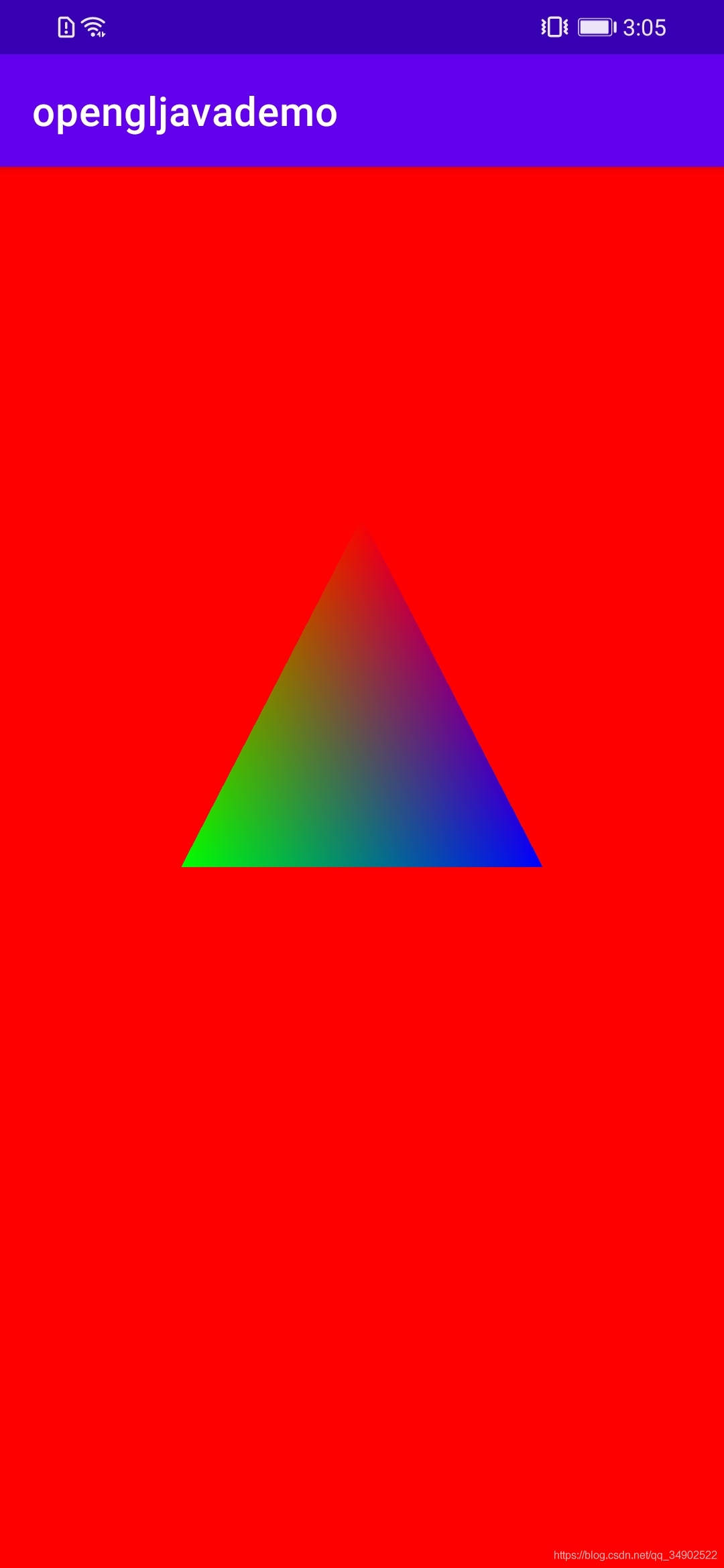

然后我們看下運行效果：

總結

回顧下做了什么吧，

1. 利用GLSL語法，創建了頂點著色器和片元著色器，（這都說的啥？）
2. 利用這兩個著色器創建了program程式，（program？？）
3. 通過program訪問到了三角形屬性的句柄，因而我們可以把我們定義的屬性值賦值進去，（勉強聽懂）
4. 使用glviewport 指定渲染的區域，因為GLSurfaceview設定的是全屏，所以指定渲染區域也是全屏，（背景顏色為啥是紅色？）
5. draw時候，把顏色位置屬性設定進去，呼叫了glDrawArrays， 把三角形畫了出來，（假裝聽懂，，）

嗯，經過復盤回顧，對細節處可能不清除，但是大致的流程應該是知道了，后面的文章，會再逐個介紹不懂的地方，
