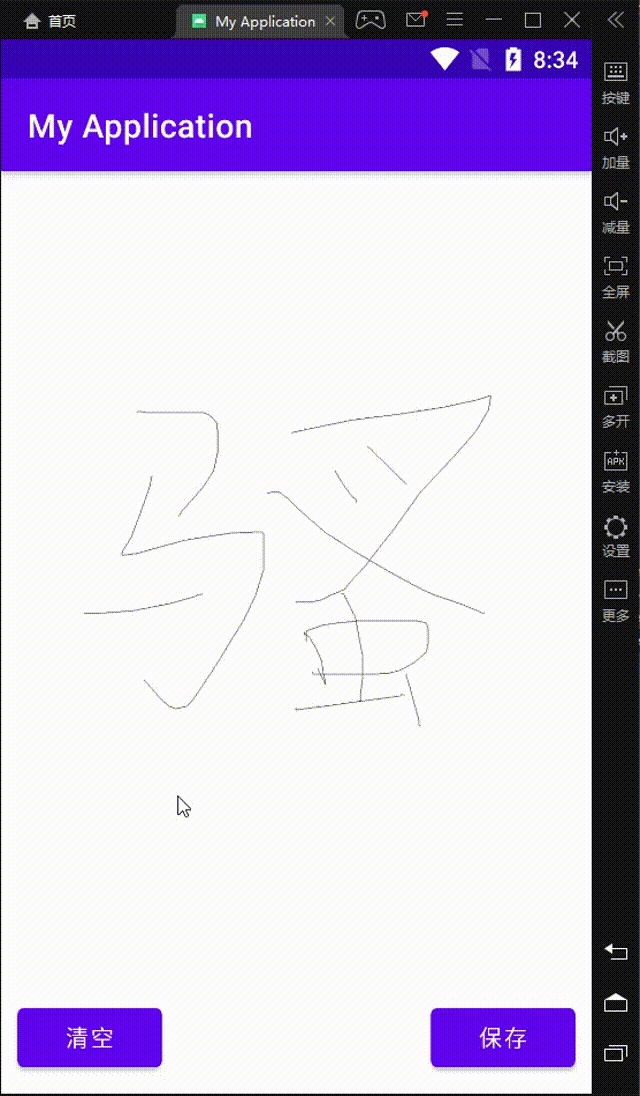

其實，手寫簽名，和畫圖有異曲同工之妙，
目錄
一、繪制筆跡
二、清除筆跡

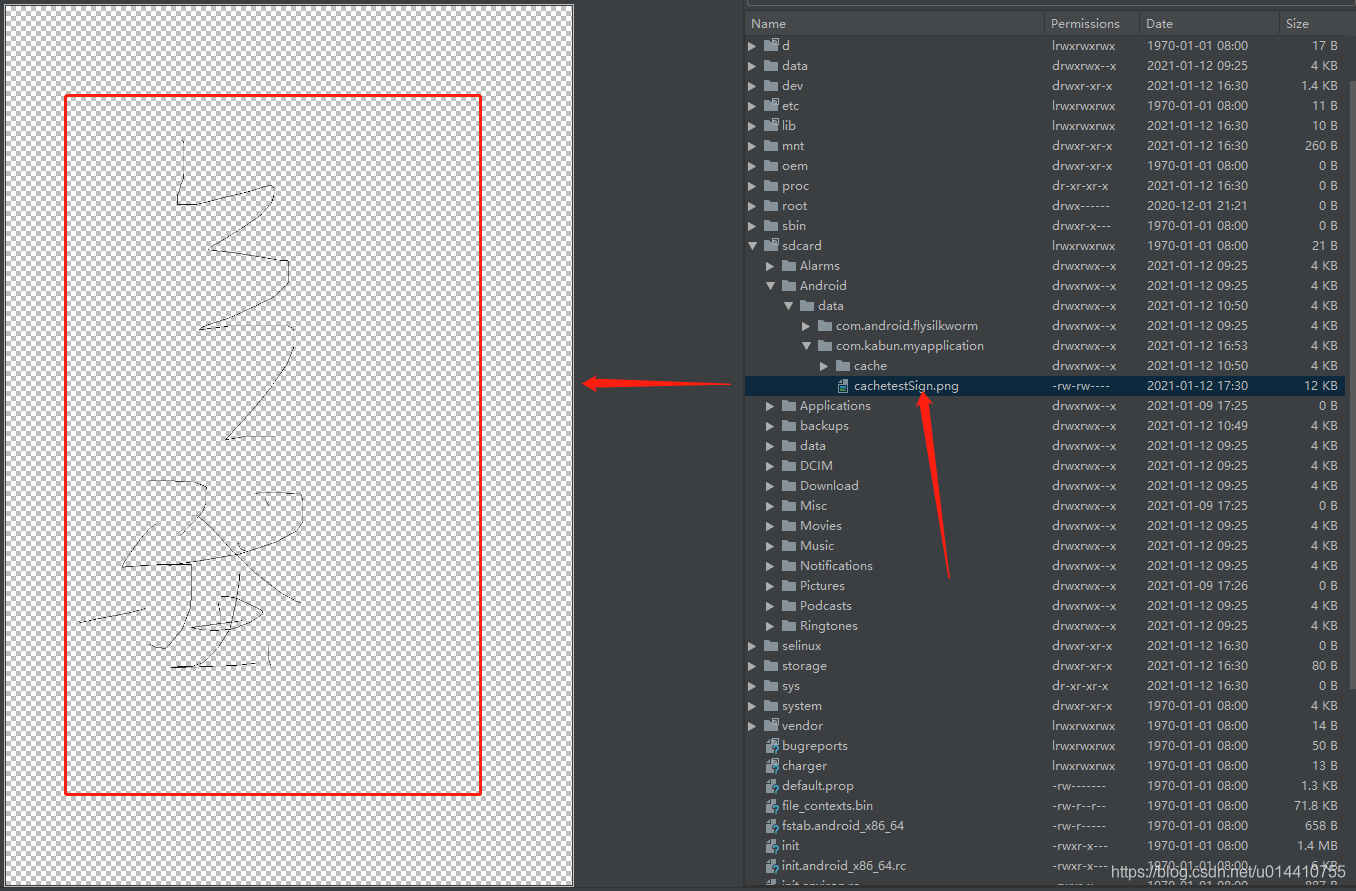

三、保存筆跡

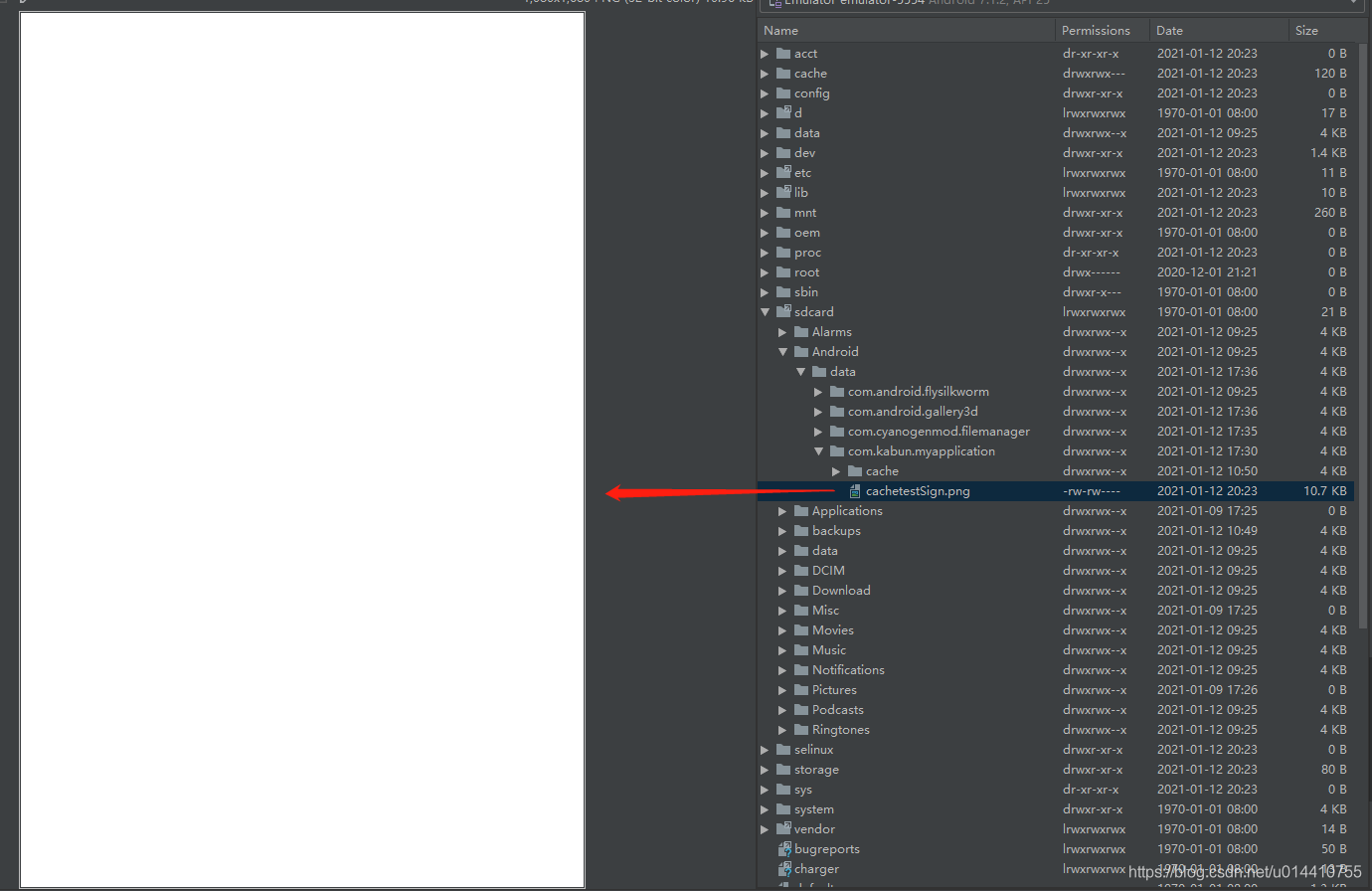

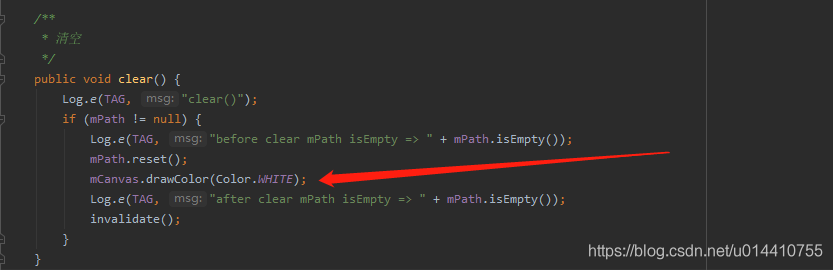

四、完善清除功能
那我們直接點，以畫圖作為說明參考，
一、繪制筆跡
首先，我們需要什么？畫布？然后，畫筆？不，我們需要先新建一個繼承于View類的子類
我們先把它取名為 SignView.java

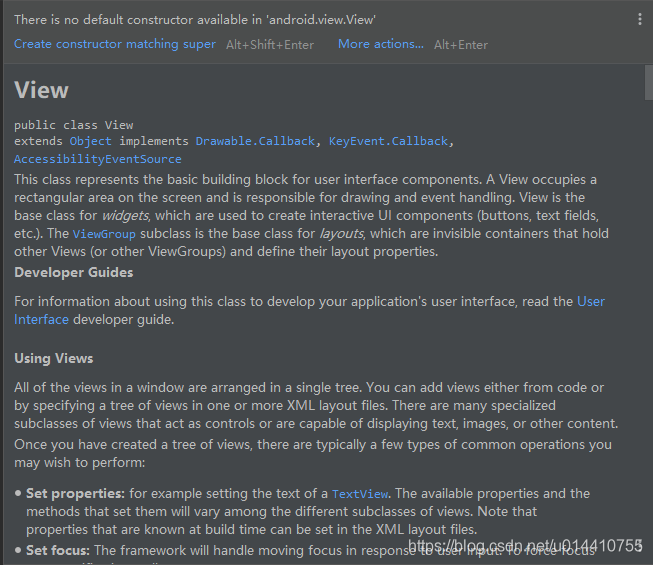

同時，你發現這玩意報紅，提示什么呢
它提示說：View 里面，沒有一個可用的默認建構式，行，那我們給它實作便是了

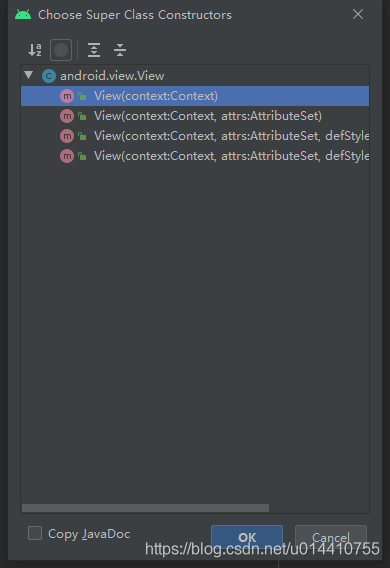

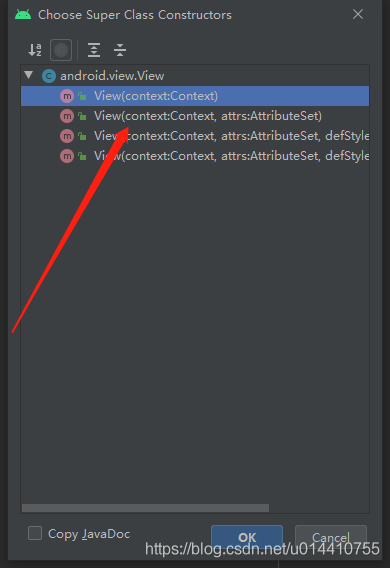

按流程走到這里
我興高采烈的選擇了第一個，因為看上去引數少點嘛，ok，代碼如下
package com.kabun.myapplication;
import android.content.Context;
import android.view.View;
public class SignView extends View {
public SignView(Context context) {
super(context);
}
}同時，將它丟進布局里面，
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity">
<com.kabun.myapplication.SignView
android:id="@+id/signView"
android:layout_width="match_parent"
android:layout_height="match_parent" />

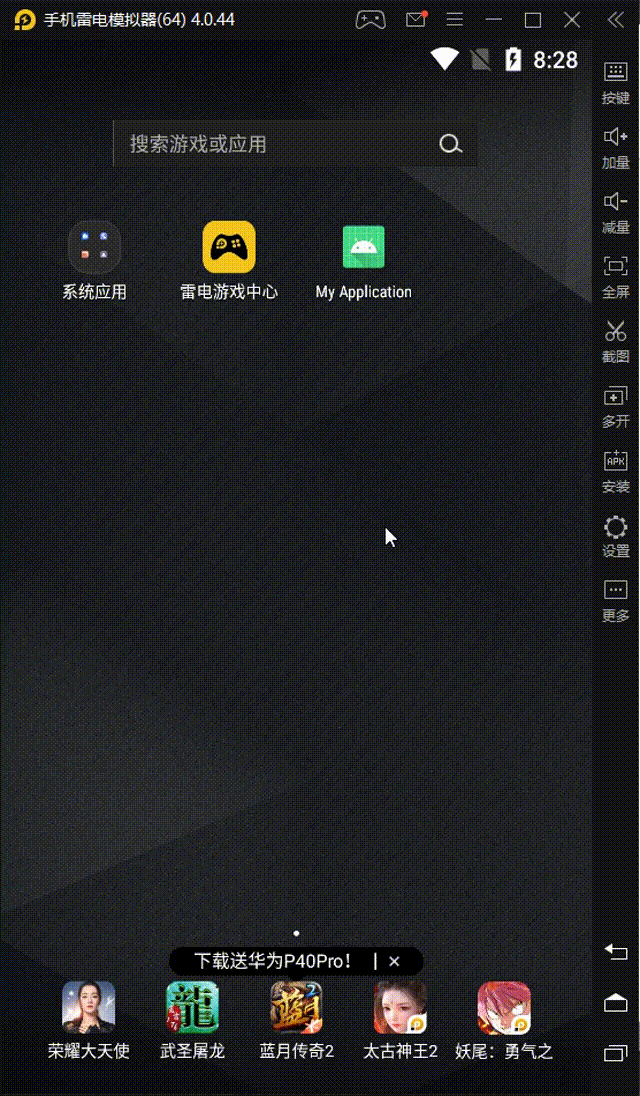

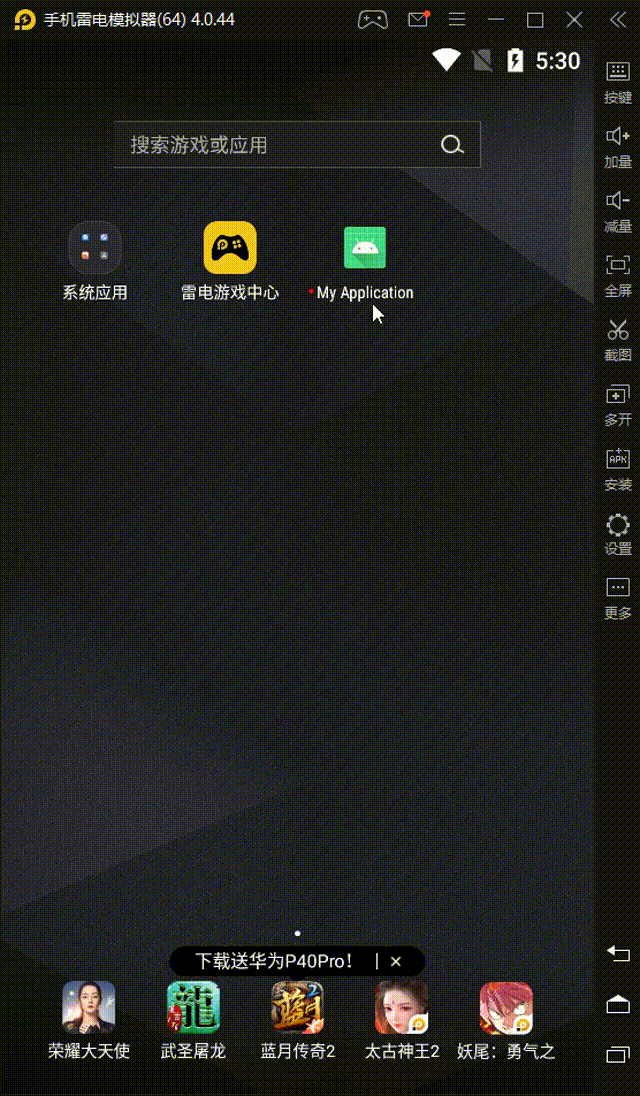

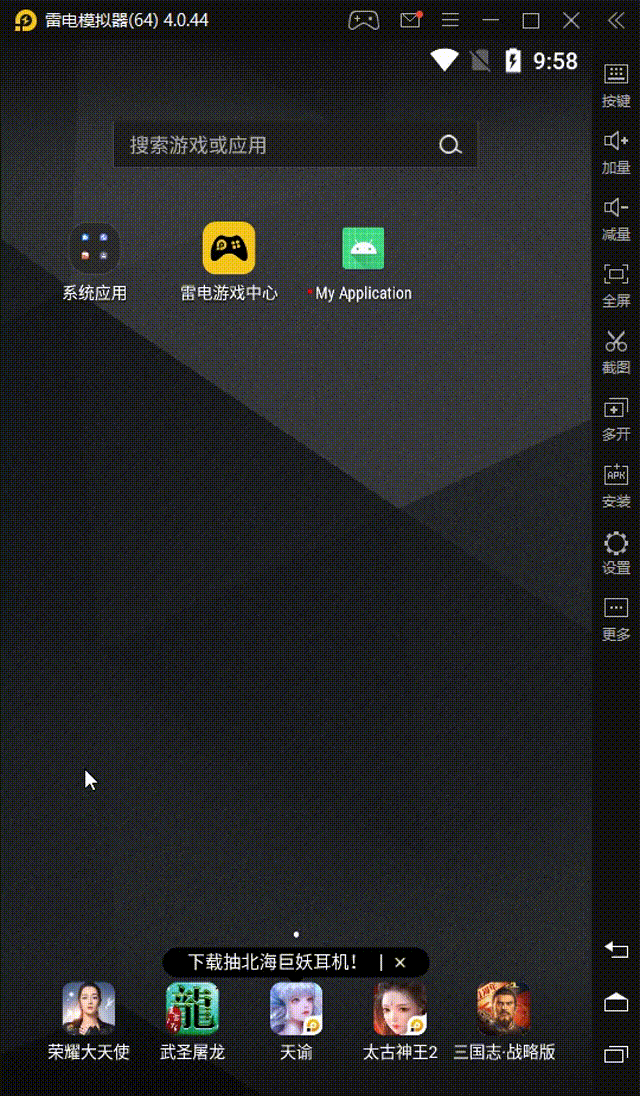

</RelativeLayout>點擊運行，哦豁，崩了，看下日志
java.lang.RuntimeException: Unable to start activity ComponentInfo{com.kabun.myapplication/com.kabun.myapplication.MainActivity}: android.view.InflateException: Binary XML file line #8: Error inflating class com.kabun.myapplication.SignView
at android.app.ActivityThread.performLaunchActivity(ActivityThread.java:2325)
at android.app.ActivityThread.handleLaunchActivity(ActivityThread.java:2387)
at android.app.ActivityThread.access$800(ActivityThread.java:151)
at android.app.ActivityThread$H.handleMessage(ActivityThread.java:1303)
at android.os.Handler.dispatchMessage(Handler.java:102)
at android.os.Looper.loop(Looper.java:135)
at android.app.ActivityThread.main(ActivityThread.java:5254)
at java.lang.reflect.Method.invoke(Native Method)
at java.lang.reflect.Method.invoke(Method.java:372)
at com.android.internal.os.ZygoteInit$MethodAndArgsCaller.run(ZygoteInit.java:905)
at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:700)
Caused by: android.view.InflateException: Binary XML file line #8: Error inflating class com.kabun.myapplication.SignView
at android.view.LayoutInflater.createView(LayoutInflater.java:616)
at android.view.LayoutInflater.createViewFromTag(LayoutInflater.java:743)
at android.view.LayoutInflater.rInflate(LayoutInflater.java:806)
at android.view.LayoutInflater.inflate(LayoutInflater.java:504)
at android.view.LayoutInflater.inflate(LayoutInflater.java:414)
at android.view.LayoutInflater.inflate(LayoutInflater.java:365)
at androidx.appcompat.app.AppCompatDelegateImpl.setContentView(AppCompatDelegateImpl.java:696)
at androidx.appcompat.app.AppCompatActivity.setContentView(AppCompatActivity.java:170)
at com.kabun.myapplication.MainActivity.onCreate(MainActivity.java:22)
at android.app.Activity.performCreate(Activity.java:5990)
at android.app.Instrumentation.callActivityOnCreate(Instrumentation.java:1106)
at android.app.ActivityThread.performLaunchActivity(ActivityThread.java:2278)
at android.app.ActivityThread.handleLaunchActivity(ActivityThread.java:2387)
at android.app.ActivityThread.access$800(ActivityThread.java:151)
at android.app.ActivityThread$H.handleMessage(ActivityThread.java:1303)
at android.os.Handler.dispatchMessage(Handler.java:102)
at android.os.Looper.loop(Looper.java:135)
at android.app.ActivityThread.main(ActivityThread.java:5254)
at java.lang.reflect.Method.invoke(Native Method)
at java.lang.reflect.Method.invoke(Method.java:372)
at com.android.internal.os.ZygoteInit$MethodAndArgsCaller.run(ZygoteInit.java:905)
at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:700)
Caused by: java.lang.NoSuchMethodException: <init> [class android.content.Context, interface android.util.AttributeSet]
at java.lang.Class.getConstructor(Class.java:531)
at java.lang.Class.getConstructor(Class.java:495)
at android.view.LayoutInflater.createView(LayoutInflater.java:580)
at android.view.LayoutInflater.createViewFromTag(LayoutInflater.java:743)
at android.view.LayoutInflater.rInflate(LayoutInflater.java:806)
at android.view.LayoutInflater.inflate(LayoutInflater.java:504)
at android.view.LayoutInflater.inflate(LayoutInflater.java:414)
at android.view.LayoutInflater.inflate(LayoutInflater.java:365)
at androidx.appcompat.app.AppCompatDelegateImpl.setContentView(AppCompatDelegateImpl.java:696)
at androidx.appcompat.app.AppCompatActivity.setContentView(AppCompatActivity.java:170)
at com.kabun.myapplication.MainActivity.onCreate(MainActivity.java:22)
at android.app.Activity.performCreate(Activity.java:5990)
at android.app.Instrumentation.callActivityOnCreate(Instrumentation.java:1106)
at android.app.ActivityThread.performLaunchActivity(ActivityThread.java:2278)
at android.app.ActivityThread.handleLaunchActivity(ActivityThread.java:2387)
at android.app.ActivityThread.access$800(ActivityThread.java:151)
at android.app.ActivityThread$H.handleMessage(ActivityThread.java:1303)
at android.os.Handler.dispatchMessage(Handler.java:102)
at android.os.Looper.loop(Looper.java:135)
at android.app.ActivityThread.main(ActivityThread.java:5254)
at java.lang.reflect.Method.invoke(Native Method)
at java.lang.reflect.Method.invoke(Method.java:372)
at com.android.internal.os.ZygoteInit$MethodAndArgsCaller.run(ZygoteInit.java:905)
at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:700) 里面有兩個導致的原因，我們直接看最后一個Caused by，說：
java.lang.NoSuchMethodException: <init> [class android.content.Context, interface android.util.AttributeSet]這個什么意思呢？可以通過原始碼跳轉進去看下這個例外的定義
package java.lang;
/**
* Thrown when a particular method cannot be found.
*
* @author unascribed
* @since JDK1.0
*/
public
class NoSuchMethodException extends ReflectiveOperationException {
private static final long serialVersionUID = 5034388446362600923L;
/**
* Constructs a <code>NoSuchMethodException</code> without a detail message.
*/
public NoSuchMethodException() {
super();
}
/**
* Constructs a <code>NoSuchMethodException</code> with a detail message.
*
* @param s the detail message.
*/
public NoSuchMethodException(String s) {
super(s);
}
}看類注釋，說的是，當找不到一個特定的方法時，就會拋出來，額，好難...
所以是哪個方法？？？看樣子，像是初始化時，找不到有兩個引數的方法，莫非是一開始的這個，
試試
package com.kabun.myapplication;
import android.content.Context;
import android.util.AttributeSet;
import android.view.View;
import androidx.annotation.Nullable;
public class SignView extends View {
public SignView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
}
}

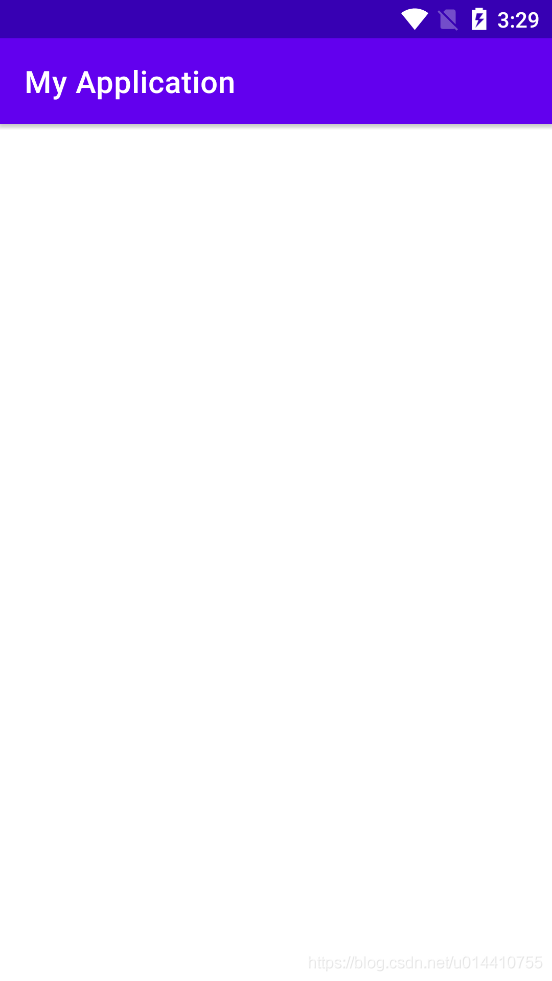

nice！跑起來了！
現在，開始入正題，如果我們要在螢屏上畫畫的話，那么，按道理來說，手指在螢屏上滑動的時候，緊接著，是不是該有一條緊隨著您手指滑動的軌跡呢？那么，換句話說，我們是不是只要在你滑動的一連串位置上，畫上一連串的筆跡點就好了？
那么，問題來了，你如何獲取你手指在螢屏上滑動的具體位置呢？可以通過View類提供的這個方法 onTouchEvent ，這個方法提供了什么呢？你觸摸螢屏時的坐標位置，我們只要重寫這個方法即可，然后，系統就會在你觸摸螢屏時不斷地回呼這個方法，我們就可以從方法回傳的引數 MotionEvent 手勢事件中，通過 MotionEvent 中的 getX() 或者 getY() 方法拿到對應的x坐標和y坐標，嘿嘿，是不是很簡單？補一下原始代碼
@Override
public boolean onTouchEvent(MotionEvent event) {
return super.onTouchEvent(event);
}然后，我們定制一下，然后變成了下面醬紫
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()){
case MotionEvent.ACTION_DOWN:
Log.e(TAG,"ACTION_DOWN getX = "+event.getX()+" getY = "+event.getY());
break;
case MotionEvent.ACTION_MOVE:
Log.e(TAG,"ACTION_MOVE getX = "+event.getX()+" getY = "+event.getY());
break;
case MotionEvent.ACTION_UP:
Log.e(TAG,"ACTION_UP getX = "+event.getX()+" getY = "+event.getY());
break;
}
return true;
}我先解釋下代碼，在上面代碼中，我將手勢事件 event 劃分了三種（為啥是三種？因為首先它定義的事件不止三種，我只是抽取其中我想用到的三種）進行相應的處理，分別是：
1、手指觸碰到螢屏時 ：就是當 event.getAction() 等于 MotionEvent.ACTION_DOWN 時
2、手指在螢屏上滑動時：就是當event.getAction() 等于 MotionEvent.ACTION_MOVE 時
3、手指離開螢屏時：就是當event.getAction() 等于 MotionEvent.ACTION_UP 時
至于列印日志中的那些 event.getX() 和 event.getY() ，因為手勢事件里面有挺多資訊的，而當前我們只需要里面的坐標資訊就夠了，也即是 getX() 和 getY() 分別對應 x 坐標和 y 坐標
順便說下這個方法的回傳值，為什么要 return true ？因為默認它可不是回傳true的，而是
return super.onTouchEvent(event);簡單理解就是， super.onTouchEvent(event) 的值是 false ，不行你可以列印一下，它之前回傳值是由父類super邏輯決定的，我現在直接把它寫死，一直回傳 true ，意味著這個 MotionEvent 手勢事件 ，來到這里的時候，直接交由這個方法塊里的代碼進行處理，不再往下傳遞，return true 或者 return false 其實就是問你，是不是由你自己自行處理這個事件，如果你回傳false 的話，你列印日志會發現，除了列印了 MotionEvent.ACTION_DOWN 這個事件，其他事件就沒列印了，由于這里涉及事件分發的原理，所以，相關的知識不在此進行展開細說，
按需要，我們就回傳 true ，順便列印一下日志看看
01-07 16:16:34.967 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_DOWN getX = 394.81873 getY = 825.44446
01-07 16:16:35.024 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 392.34274 getY = 861.3992
01-07 16:16:35.041 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 399.88123 getY = 898.23474
01-07 16:16:35.057 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 402.525 getY = 926.572
01-07 16:16:35.074 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 402.525 getY = 945.5775
01-07 16:16:35.090 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 402.525 getY = 961.7938
01-07 16:16:35.106 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 405.995 getY = 975.4282
01-07 16:16:35.106 4690-4690/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_UP getX = 405.995 getY = 975.4282看到沒，x ，y 坐標都現世了！！
接下來要干嘛？按國標來走的話，應該是在上述一系列的xy點位置上，對應地繪制出一系列的點，那么，當這些點連起來的時候，軌跡就出來了，
那么，問題又來了，誰去使用這些坐標點呢？或者說，這些坐標點傳給誰去處理呢？傳給一個 叫 Path 的實體，沒錯，翻譯過來意思就是路徑，挺實在一娃，你想想，這么多個坐標點，最理想的情況當然是有那么一個東西或者工具，幫你把它們連起來顯示在螢屏上啦，對不對？很好，Path 能幫你做到這些，它能很好地幫你把這些點連起來，但是，Path 從哪里來的呢？new 出來的

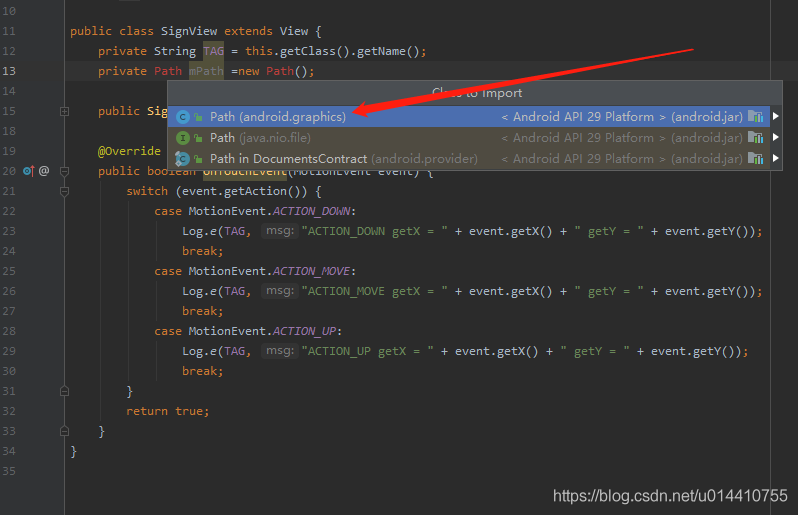

private Path mPath =new Path();不過要注意，匯入正確的包，匯入的是 android.graphics.Path
好了，怎么使用它呢？俗話說，兩點連成一條線，也就是說，應該是要有序地從某個a點連到某個b點，Path 里面有個方法叫 lineTo
/**

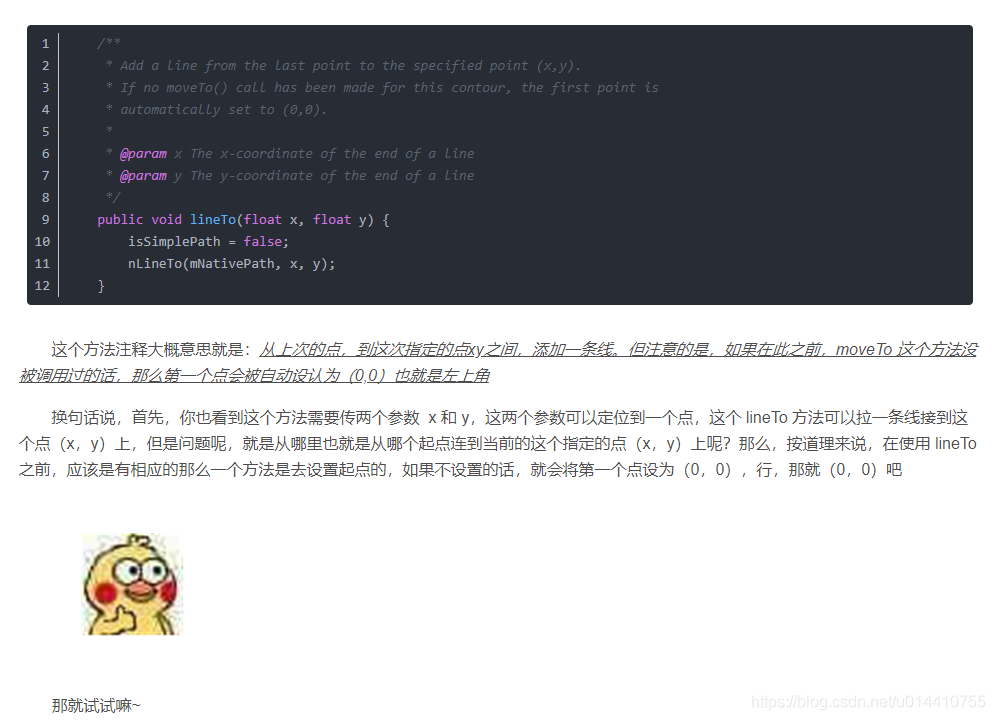

* Add a line from the last point to the specified point (x,y).
* If no moveTo() call has been made for this contour, the first point is
* automatically set to (0,0).
*
* @param x The x-coordinate of the end of a line
* @param y The y-coordinate of the end of a line
*/
public void lineTo(float x, float y) {
isSimplePath = false;
nLineTo(mNativePath, x, y);
}這個方法注釋大概意思就是：從上次的點，到這次指定的點xy之間，添加一條線，但注意的是，如果在此之前，moveTo 這個方法沒被呼叫過的話，那么第一個點會被自動設認為（0,0）也就是左上角
換句話說，首先，你也看到這個方法需要傳兩個引數 x 和 y，這兩個引數可以定位到一個點，這個 lineTo 方法可以拉一條線接到這個點（x，y）上，但是問題呢，就是從哪里也就是從哪個起點連到當前的這個指定的點（x，y）上呢？那么，按道理來說，在使用 lineTo 之前，應該是有相應的那么一個方法是去設定起點的，如果不設定的話，就會將第一個點設為（0，0），行，那就（0，0）吧
那就試試嘛~
我們直接將手指在螢屏上滑動時：也就是上述提到的當event.getAction() 等于 MotionEvent.ACTION_MOVE 時，處理一下獲得的坐標點，就是把這個點（x，y）傳給 path 實體的 lineTo 方法，如下
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
Log.e(TAG, "ACTION_DOWN getX = " + event.getX() + " getY = " + event.getY());
break;
case MotionEvent.ACTION_MOVE:
mPath.lineTo(event.getX(),event.getY());
Log.e(TAG, "ACTION_MOVE getX = " + event.getX() + " getY = " + event.getY());
break;
case MotionEvent.ACTION_UP:
Log.e(TAG, "ACTION_UP getX = " + event.getX() + " getY = " + event.getY());
break;
}
return true;

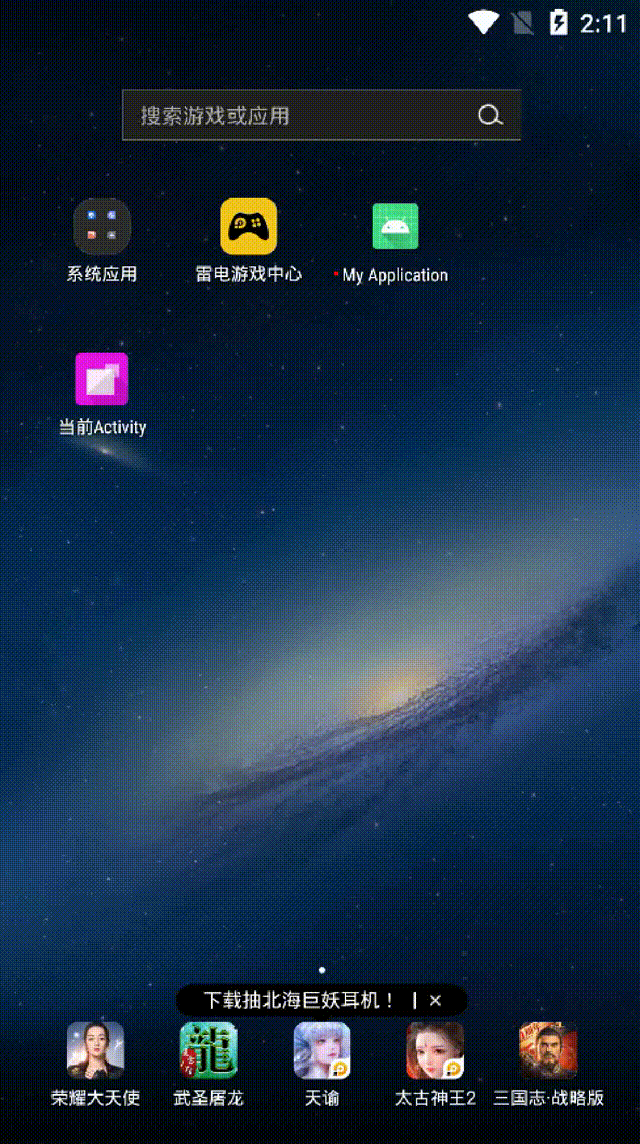

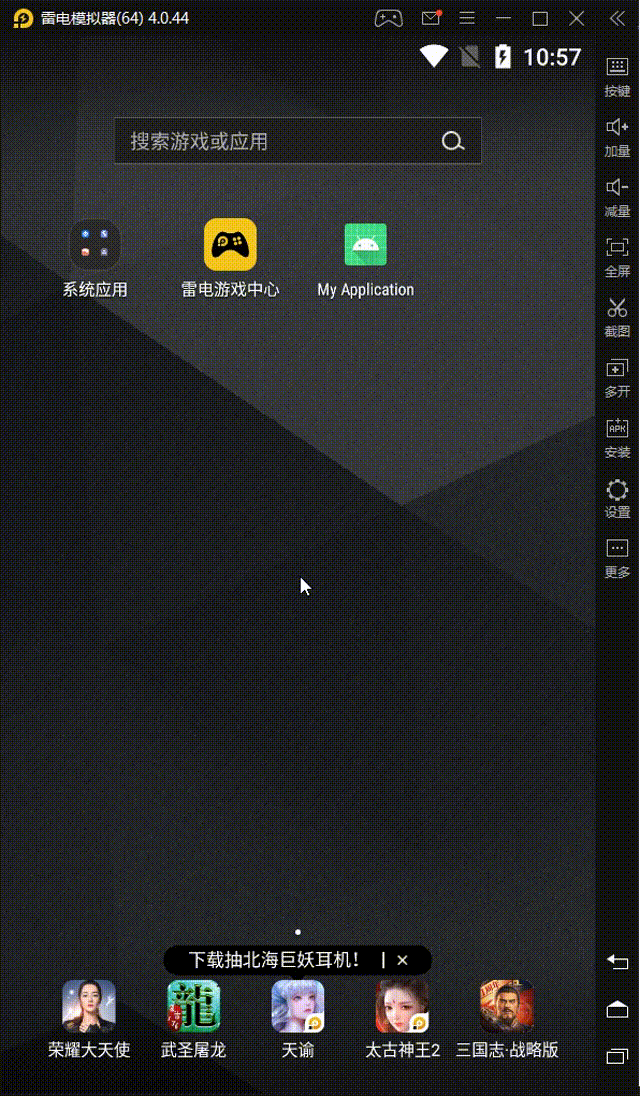

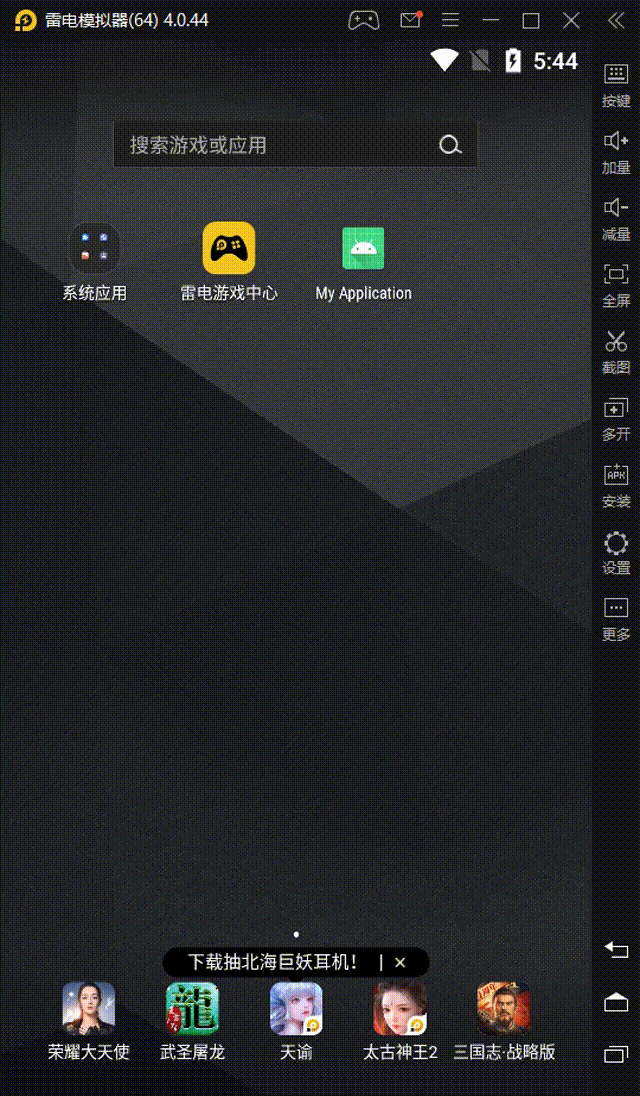

}這樣就可以了嗎？跑跑試試？
怎么樣？啥也沒有對不對？先聽我狡辯，path通過 lineTo 方法收集完你的滑動資訊后，這個path，理應交給某個類進行處理的，但是，你看到這個路徑path有交給誰了么？并沒有，所以，我們應該想一下，這個路徑path應該給誰？誰可以處理這一大條路徑，答案是畫布 Canvas 為什么是Canvas 呢？因為你想畫東西的話，肯定要載體吧？如果你的手指是畫筆，那么，螢屏應該算是畫板了吧？那你可以把Canvas 當成畫板，畢竟，人家本來就叫畫布，叫它做畫板，也不算委屈它，那么， 畫筆的大小直徑粗細呢？畫筆的顏色呢？莫急，一步步來

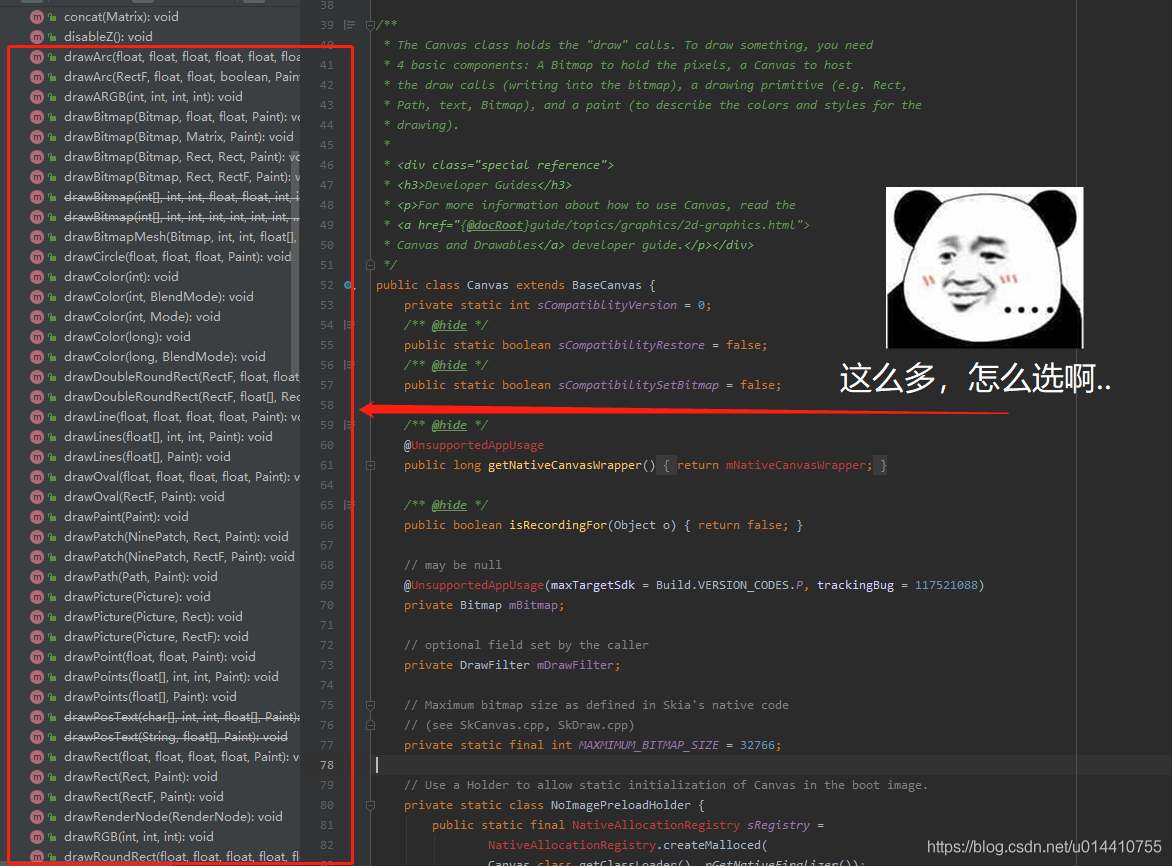

先說Canvas，用到哪學到哪，它里面提供了一個專門跟path相關的方法叫 drawPath
/**

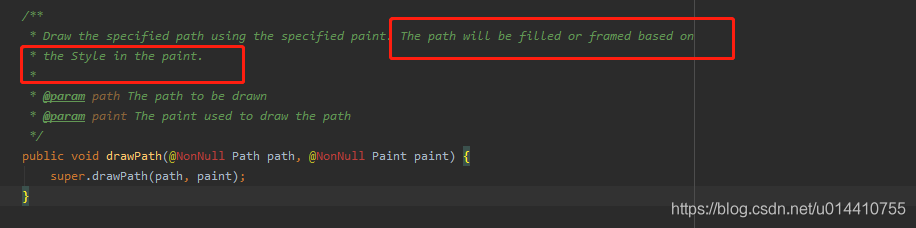

* Draw the specified path using the specified paint. The path will be filled or framed based on
* the Style in the paint.
*
* @param path The path to be drawn
* @param paint The paint used to draw the path
*/
public void drawPath(@NonNull Path path, @NonNull Paint paint) {
super.drawPath(path, paint);
}方法注釋的直譯意思是：使用指定的繪制工具繪制指定的路徑，路徑將根據顏料中的樣式被填充或加框，
（我其實挺郁悶的，為啥是畫布可以draw這個path出來...）
什么意思呢？注釋中的 the specified path 指定的路徑 以及 the specified paint 指定的顏料 恰恰對應 drawPath 的兩個引數 (@NonNull Path path 和 @NonNull Paint paint) ，那么，這么說的話，畫筆的顏色以及樣式就是由 paint 決定的，所以，我們要把paint顏料準備一下，也是new出來

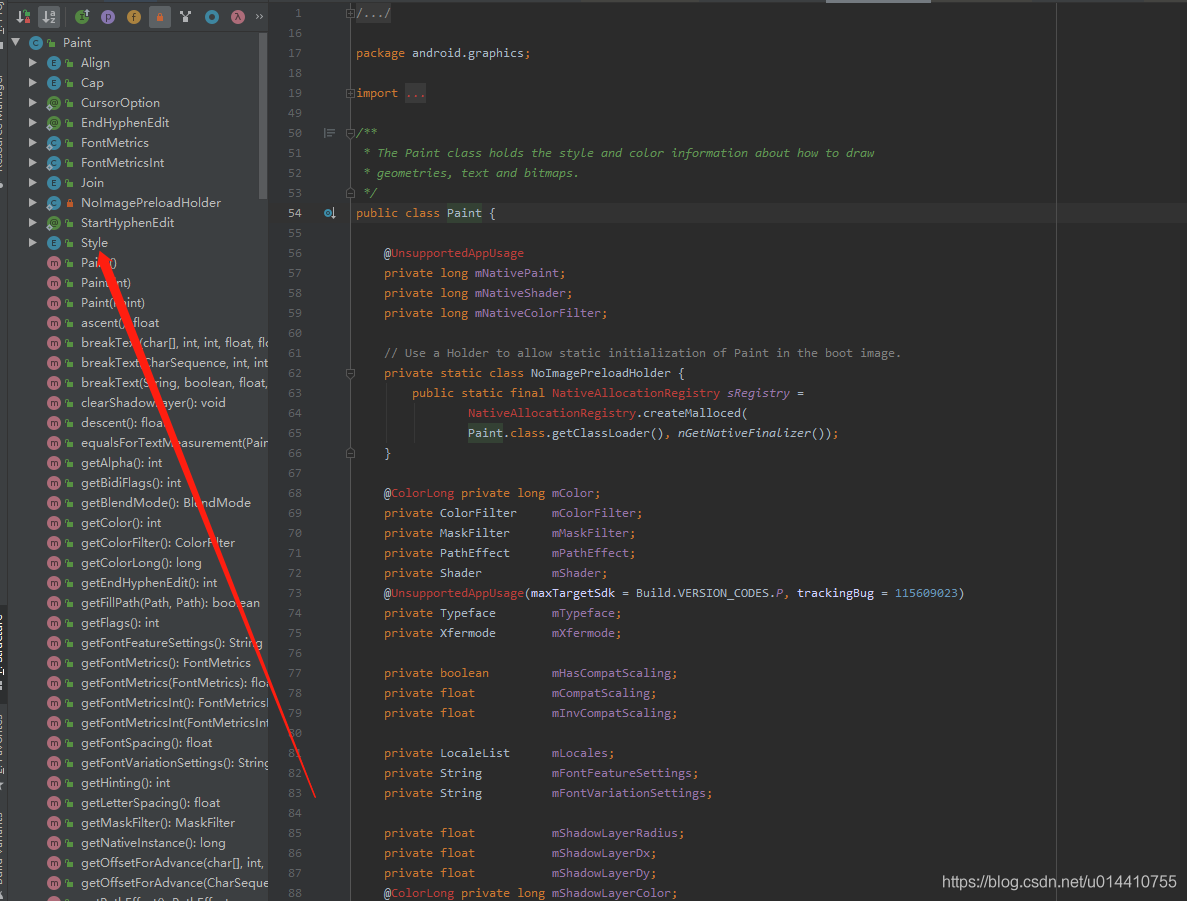

private Paint mPaint=new Paint();那么，paint 也到手了，就差畫布了，那么畫布 Canvas 去哪里搞回來呢？是 onDraw 方法！為啥是它呢？先看原始碼與注釋
/**
* Implement this to do your drawing.
*
* @param canvas the canvas on which the background will be drawn
*/
protected void onDraw(Canvas canvas) {
}方法注釋的直譯意思是：實作這個來完成你的畫畫（或者說繪制更合適些）
引數的直譯意思是：將在其上繪制背景的畫布
大概就是說，你可以通過實作這個方法，來完成你的繪制，然后，這個引數canvas就是你將要在它上面繪制東西的畫布，所以這個引數canvas也即是畫板，那么，其實通過名字大概也可以猜到，ondraw 就是當進行繪制的時候會被呼叫

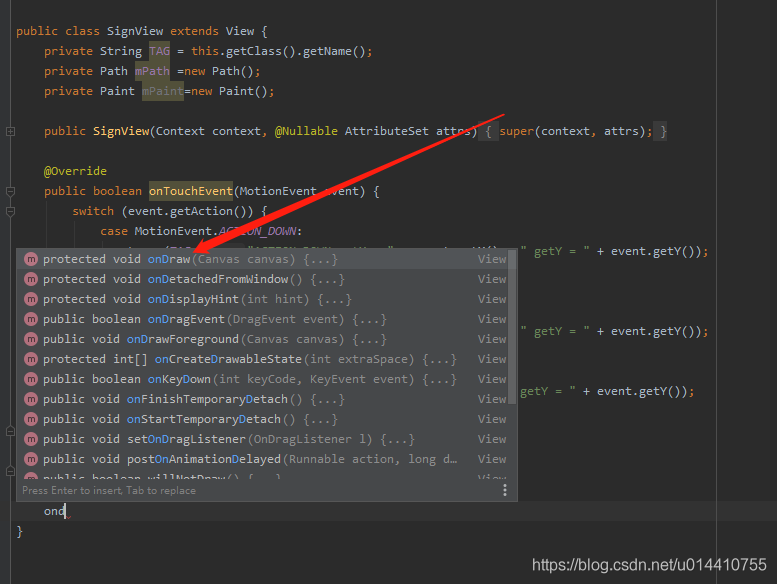

我們先實作一下它，它是在View里面的，所以，你只要打個 ond..就會有代碼提示了
此時，選擇第一個就是了，默認實作代碼如下
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
}好了，龍珠已到位，可以召喚神龍了，目前，我們已經分別準備好了：
1、存放了手勢事件的筆跡的path
2、設定顏料的paint
3、兩者的載體畫板canvas
行， 直接上代碼，順便列印一下日志
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
Log.e(TAG, "onDraw canvas = " + canvas);
canvas.drawPath(mPath,mPaint);
}跑一下，看一下日志
01-09 16:49:27.631 3237-3237/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.GLES20RecordingCanvas@9be9b22很棒，你也看到了，onDraw 在app一啟動的時候，自動回呼了，并且canvas不為空

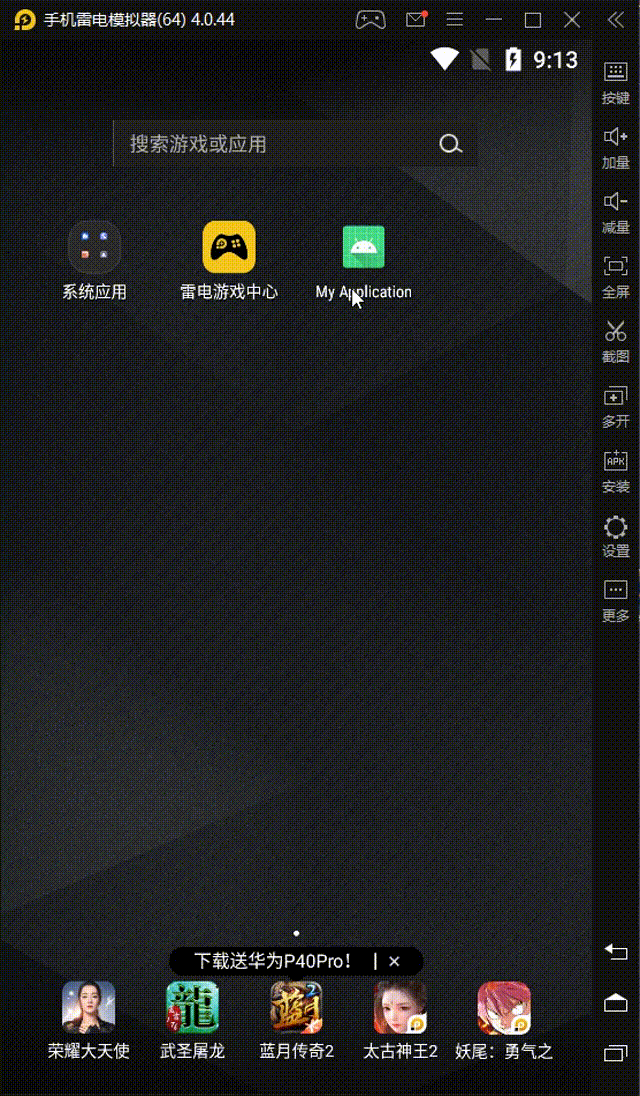

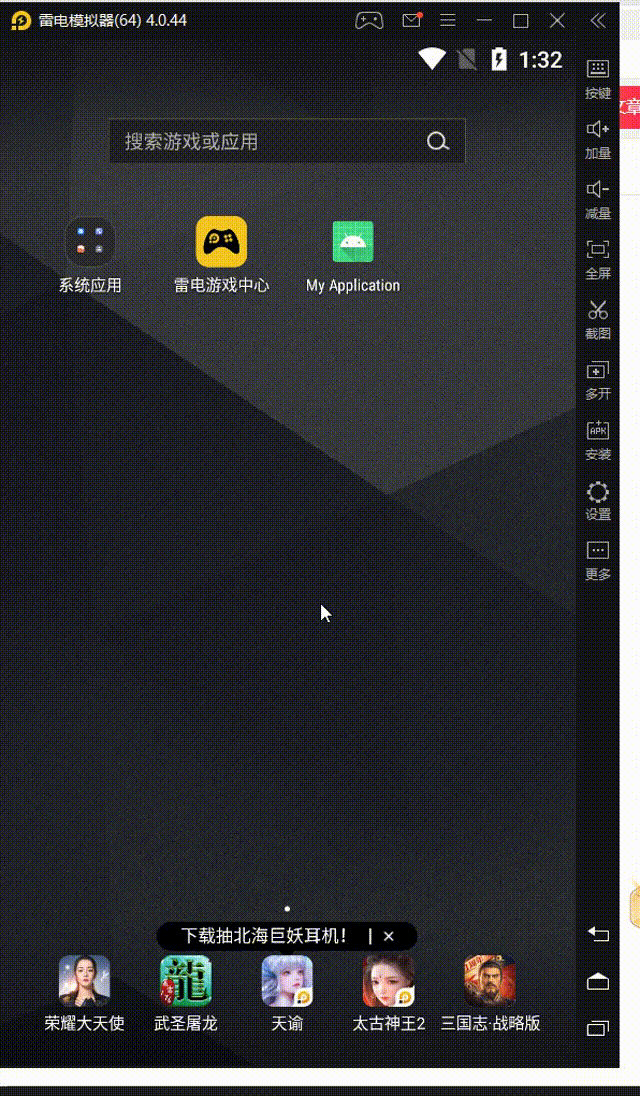

然后，我們試著劃幾下
你會發現，沒啥東西在螢屏上出來，再看下日志
2021-01-09 17:44:56.969 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@79fbf4b
2021-01-09 17:44:57.924 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_DOWN getX = 308.025 getY = 367.46667
2021-01-09 17:44:58.000 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.1113 getY = 373.64154
2021-01-09 17:44:58.016 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 321.01874 getY = 387.95197
2021-01-09 17:44:58.034 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 323.1 getY = 410.25366
2021-01-09 17:44:58.051 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 325.29373 getY = 446.30988
2021-01-09 17:44:58.067 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 323.1 getY = 473.53394
2021-01-09 17:44:58.084 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 321.01874 getY = 489.6927
2021-01-09 17:44:58.100 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 318.82498 getY = 504.10065
2021-01-09 17:44:58.116 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 515.1077
2021-01-09 17:44:58.133 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 526.23517
2021-01-09 17:44:58.152 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 534.9575
2021-01-09 17:44:58.168 2259-2259/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 539.5328onDraw 只是在app啟動的時候被呼叫了一次，后面就沒動靜了....就挺尷尬的...

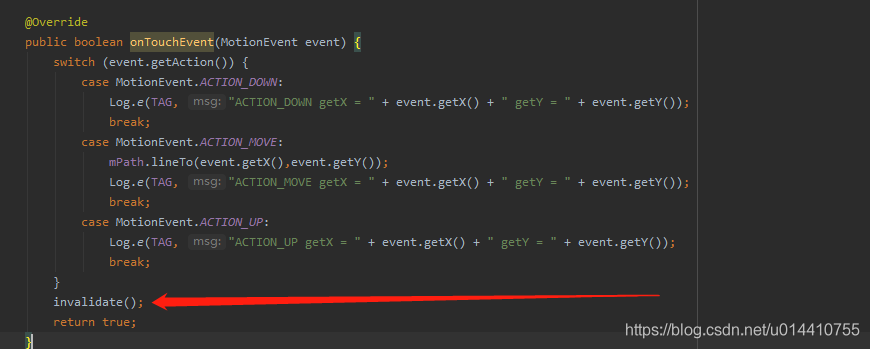

所以，我們該怎樣才能讓 onDraw 這貨動起來？ 來 ，上才藝！它就是 invalidate() ，它也是在View里面的，直接看它的原始碼與注釋
/**
* Invalidate the whole view. If the view is visible,
* {@link #onDraw(android.graphics.Canvas)} will be called at some point in
* the future.
* <p>
* This must be called from a UI thread. To call from a non-UI thread, call
* {@link #postInvalidate()}.
*/
public void invalidate() {
invalidate(true);
}直譯過來的意思就是 ：
使整個視圖無效，如果視圖是可見的，onDraw將在將來的某個時間點被呼叫，這必須從UI執行緒呼叫，要從非ui執行緒呼叫，呼叫postInvalidate ()
這翻譯大概意思呢，就是只要我們呼叫了這個方法，那么 onDraw() 將會被呼叫，是不是就意味著畫布就繪制出我們期望放置的內容了？行，試試
我選擇在 onTouchEvent 回傳值之前，每次處理完手勢事件坐標點之后，進行畫布的繪制方法呼叫，運行效果
再看下日志
2021-01-09 21:58:53.450 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@79fbf4b
2021-01-09 21:58:55.034 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_DOWN getX = 329.625 getY = 291.55554
2021-01-09 21:58:55.067 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 327.4875 getY = 291.55554
2021-01-09 21:58:55.067 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4
2021-01-09 21:58:55.085 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 323.11148 getY = 293.67773
2021-01-09 21:58:55.085 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4
2021-01-09 21:58:55.100 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 318.82498 getY = 300.80896
2021-01-09 21:58:55.100 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4
2021-01-09 21:58:55.117 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 316.57498 getY = 311.70837
2021-01-09 21:58:55.117 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4
2021-01-09 21:58:55.134 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 320.8141
2021-01-09 21:58:55.134 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4
2021-01-09 21:58:55.149 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 333.96008
2021-01-09 21:58:55.149 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4
2021-01-09 21:58:55.166 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 347.46216
2021-01-09 21:58:55.166 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4
2021-01-09 21:58:55.183 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 314.49374 getY = 355.5075
2021-01-09 21:58:55.183 2672-2672/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@3b343d4可以證明，onDraw() 在每次滑動之后，都被成功地呼叫了，同時，畫布終于有痕跡了
不過，話說回來，這畫跡有點詭異，但是依稀看出畫出的這一坨黑色里面有那么一絲絲規律的，就是我手勢去到哪，這坨黑色就在哪蹦跶，這又拋出了一個新問題了，為什么會呈現這般模樣呢？既然是樣子的問題，那么就追究到底，樣子問題歸誰管？樣子問題說白了就是樣式問題，誰管的樣式？還記得這個繪制它出來的 drawPath 方法嗎？
請看紅框標示的內容，以及之前的注釋描述 路徑將根據顏料中的樣式被填充或加框
如此看來，這次的樣式問題，顏料paint全責， 注意注釋里的這句： the Style in the paint 說不定，在paint 類里面，可以找找跟style相關的方法
你看，這是不是style
我們看看這個style到底是怎么回事
/**
* The Style specifies if the primitive being drawn is filled, stroked, or
* both (in the same color). The default is FILL.
*/
public enum Style {
/**
* Geometry and text drawn with this style will be filled, ignoring all
* stroke-related settings in the paint.
*/
FILL (0),
/**
* Geometry and text drawn with this style will be stroked, respecting
* the stroke-related fields on the paint.
*/
STROKE (1),
/**
* Geometry and text drawn with this style will be both filled and
* stroked at the same time, respecting the stroke-related fields on
* the paint. This mode can give unexpected results if the geometry
* is oriented counter-clockwise. This restriction does not apply to
* either FILL or STROKE.
*/
FILL_AND_STROKE (2);
Style(int nativeInt) {
this.nativeInt = nativeInt;
}
final int nativeInt;
}直譯過來的意思是：樣式指定所繪制的原語是填充的、描邊的，還是兩者都是(用相同的顏色)，默認是填充
大概意思就是，指定的樣式有這三種，只是默認用的是填充
如你所見，這個玩意是個列舉，里面有三個列舉常量，分別是：
1、FILL ：填充，使用此樣式繪制的幾何圖形和文本將被填充，忽略所有與筆畫相關的設定
2、STROKE：（用筆等）畫，使用這種樣式繪制的幾何圖形和文本將被描邊，這與繪圖上與描邊相關的欄位有關
3、FILL_AND_STROKE：使用這種樣式繪制的幾何圖形和文本將同時被填充和描邊，這與繪圖上與描邊相關的欄位有關，如果幾何圖形是逆時針方向，這種模式會產生意想不到的結果，此限制不適用于填充或筆畫
如果按照這注釋的意思的話，估計只有 stroke 這個跟描邊相關的樣式才符合我們的需求，同時，注意下，這里 style 列舉的注釋說道，默認是填充的，所以，我們可以驗證下，試試看下paint默認情況下的style是個啥，補充一下代碼，在建構式里：
public SignView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
Log.e(TAG, " mPaint.getStyle() = " + mPaint.getStyle());
}列印一下日志發現：
2021-01-10 10:51:43.111 2185-2185/com.kabun.myapplication E/com.kabun.myapplication.SignView: mPaint.getStyle() = FILL看到沒，paint的默認樣式果然是 Fill 填充，我現在不能完全肯定是這個樣式導致的問題，但是，可以測驗一下，在構造方法里設定一下顏料的樣式：
public SignView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
mPaint.setStyle(Paint.Style.STROKE);
Log.e(TAG, " mPaint.getStyle() = " + mPaint.getStyle());
}跑一下app：
你看！！筆跡是不是出來了？！
再看下日志
2021-01-10 10:56:41.869 2456-2456/com.kabun.myapplication E/com.kabun.myapplication.SignView: mPaint.getStyle() = STROKE顏料的樣式已經成功改為描邊了，不過是否留意到，我開始畫的地方和筆跡的起始地方對不上？

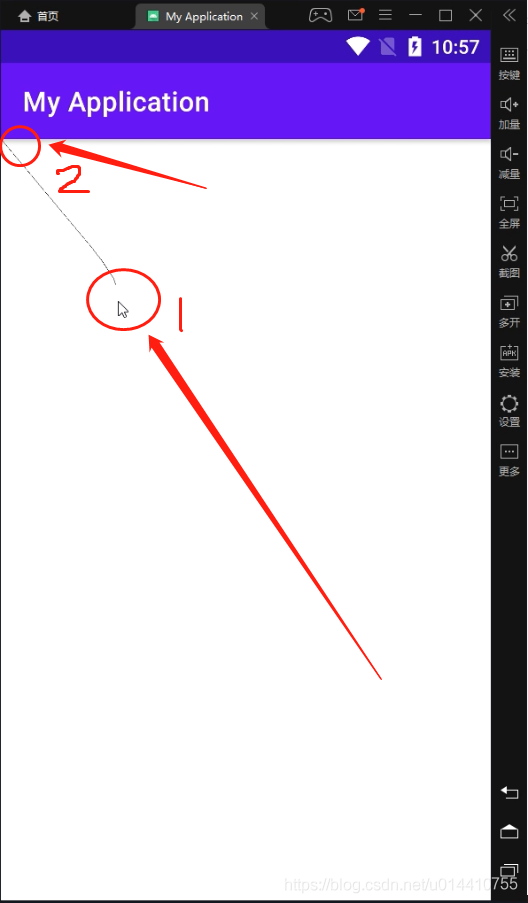

標示 1 的地方是我觸摸的位置，也是期望筆跡的開始的位置，但真正的筆跡開始位置是 標示 2 的地方.......（這現象告訴我一個道理，期望與現實之間的落差，只會遲到，不會不到，）為什么呢？路徑的問題可以回頭找下路徑解決，是否還記得我們剛對這個lineTo方法的分析：
現在試出結果了，在我們沒有手動設定好起點的話，第一個點確實被初始化為 （0，0）了，然后，我們手指落下的點，自然地接到了起點 （0，0）也就是螢屏左上方的坐標點的連線痕跡，所以，破案，那么， 按照注釋所說，我們只要在生成第一個點的時候，呼叫 moveTo 方法去設定好起點即可，那么，怎樣才算是第一個點呢？換句話問就是，moveTo 這個方法要放在哪里去呼叫才合適？按道理說，路徑的起點應該是筆跡的起點，也就是手指每次落下的那個位置，也就是對應著手勢事件中的 MotionEvent 的ACTION_DOWN 型別，理論是這樣的，我們實踐一下：

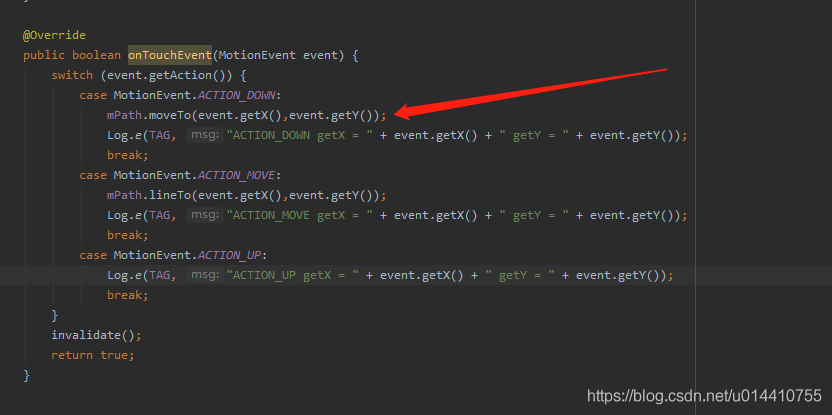

補了一發代碼，使得每次接觸事件產生的時候，設定對應的筆跡起點，跑一下
看，是不是就挺像那么一回事了~
二、清除筆跡
不過，你也發現了..這字...好像.....多了點東西
尷尬，我想清空內容重新寫，怎么清空呢？將app重啟？不，使不得，優雅點，換臺手機吧，開個玩笑，既然內容是由畫布聯合路徑，加上顏料的點綴，通過畫布自身的方法繪制出來的，那么，解鈴還須系鈴人，這三位之中，應該找誰買單？
畫布嗎？可以看下畫布自身有沒有跟還原或者清空之類的相關方法，或者直接點，繪制一片跟螢屏原始顏色一樣的白色，不也一樣效果么，螢屏變回一片白色不就好了~但是，我要說但是了，畫布是在ondraw方法里傳過來的， 也就是說，每次都要重繪完繪制之后，才能拿到畫布canvas這貨，即使，你拿到它的參考，賦予給一個畫布變數，通過畫布清空了內容，但是，重繪時，該干嘛還是干嘛，如果說通過設定標志位進行判斷的話，會不會有點麻煩呢哎下一個
那路徑呢？目前來看，路徑主要是收集坐標點資訊，然后將整個自身丟給畫布了，我很好奇，如果我可以刪掉它里面的那一堆坐標點資訊，或者說，將path還原了之后，再丟給畫布，畫布能不能繼續蹦跶？
至于顏料，目前我只是設定了顏料的樣式，然后就將顏料遞給了畫布大哥了，不妥，這貨懟不得，無從下手
我太難了....
行吧，先嘗試從路徑下手，目前，我們只是使用了路徑的兩個方法，分別是moveTo 設定筆跡起點以及 lineTo 連接坐標點，按道理，它應該有個類似存盤坐標點的地方吧，然后，在我看來，path 就是個存盤坐標點的貨，不然那些坐標點它拿來干嘛~，按此強盜思路，我順騰摸瓜找到了類似的方法，什么重置判斷是否為空之類的方法：
/**
* Clear any lines and curves from the path, making it empty.
* This does NOT change the fill-type setting.
*/
public void reset() 這個方法看著就像還原：清除路徑上的任何線條和曲線，使其為空，這不會改變填充型別設定，
還有這個：
/**
* Returns true if the path is empty (contains no lines or curves)
*
* @return true if the path is empty (contains no lines or curves)
*/
public boolean isEmpty()翻譯：如果路徑為空(不包含直線或曲線)則回傳true
我們可以在嘗試清空路徑上的線之前和之后，判斷下路徑，同時記住要重繪繪制，添加清空邏輯：
/**
* 清空
*/
public void clear() {
Log.e(TAG, "clear()");
if(mPath!=null){
Log.e(TAG, "before clear mPath isEmpty => "+mPath.isEmpty());
mPath.reset();
Log.e(TAG, "after clear mPath isEmpty => "+mPath.isEmpty());
invalidate();
}
}

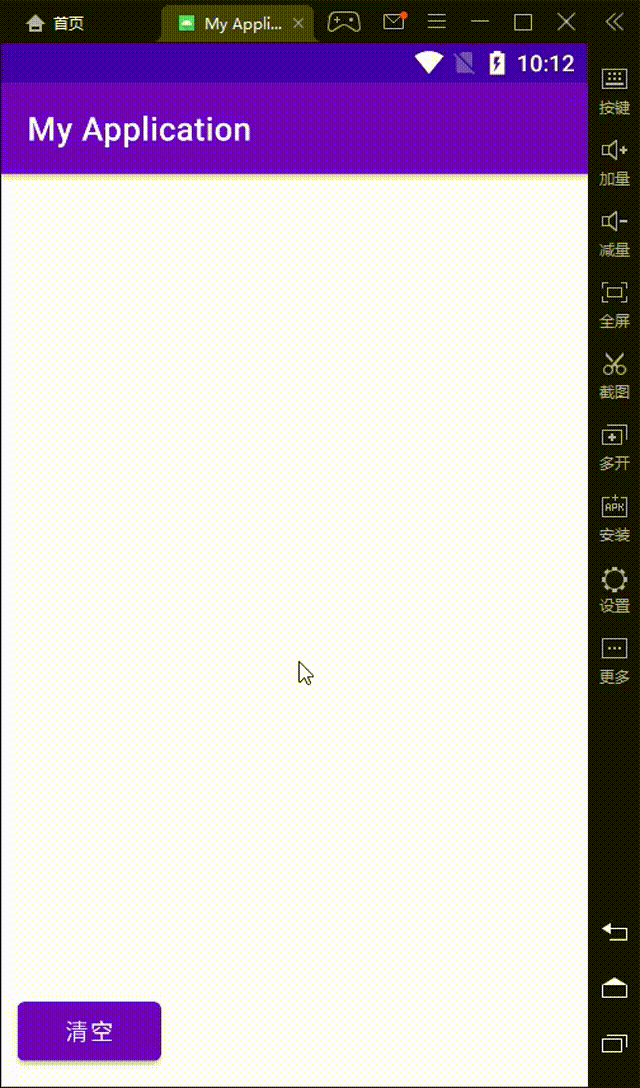

看，有效的，這法子行得通，再看下日志
1-01-11 10:12:55.423 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@58e7363
2021-01-11 10:12:55.439 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 779.8769 getY = 765.6889
2021-01-11 10:12:55.440 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@58e7363
2021-01-11 10:12:55.458 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_MOVE getX = 799.4249 getY = 765.6889
2021-01-11 10:12:55.459 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@58e7363
2021-01-11 10:12:55.497 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: ACTION_UP getX = 799.4249 getY = 765.6889
2021-01-11 10:12:55.506 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@58e7363
2021-01-11 10:12:56.229 2502-2502/com.kabun.myapplication E/demo:MainActivity$1.onClick(L:29): mSignView com.kabun.myapplication.SignView{758f819 V.ED..... ........ 0,0-1080,1680 #7f080122 app:id/signView}
2021-01-11 10:12:56.229 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: clear()
2021-01-11 10:12:56.229 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: before clear mPath isEmpty => false
2021-01-11 10:12:56.229 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: after clear mPath isEmpty => true
2021-01-11 10:12:56.239 2502-2502/com.kabun.myapplication E/com.kabun.myapplication.SignView: onDraw canvas = android.view.DisplayListCanvas@58e7363clear被呼叫之前，path是有東西的，清空之后，path 就真的變空了
三、保存筆跡
來到這里了，畫圖你會了，清慷訓圖你也會了，要不，保存一下這個畫圖？這么好看不存下浪費了是不是...那么問題來了，怎么保存呢？怎么去獲取畫布canvas上的內容呢？如何將 canvas 通過一堆操作之后，輸出為一個影像檔案呢？canvas的確提供了一些操作，其實如果在你想憑空 new 一個畫布出來的時候，canvas 就有這么一個構造方法：
/**
* Construct a canvas with the specified bitmap to draw into. The bitmap
* must be mutable.
*
* <p>The initial target density of the canvas is the same as the given
* bitmap's density.
*
* @param bitmap Specifies a mutable bitmap for the canvas to draw into.
*/
public Canvas(@NonNull Bitmap bitmap)翻譯：使用指定的位圖構造畫布，位圖必須是可變的，畫布的初始目標密度與給定的位圖密度相同
其實里面的意思，大概是你往這個canvas構造方法里面傳一個引數bitmap進去，那么，你之后的canvas的繪制內容都會繪制到bitmap上去，就相當于用位圖代替原先的畫布了，這樣一來，無意外的話，我們再從理論上推測的話，只要將bitmap輸出到檔案，不是就相當于保存圖片了嗎~是的，理想很豐滿，但你bitmap從哪里來？新建一個？怎么新建？新建一個咋樣的？首先我們得先構建一個bitmap出來，可以通過bitmap自身的方法
/**
* Returns a mutable bitmap with the specified width and height. Its
* initial density is as per {@link #getDensity}. The newly created
* bitmap is in the {@link ColorSpace.Named#SRGB sRGB} color space.
*
* @param width The width of the bitmap
* @param height The height of the bitmap
* @param config The bitmap config to create.
* @throws IllegalArgumentException if the width or height are <= 0, or if
* Config is Config.HARDWARE, because hardware bitmaps are always immutable
*/
public static Bitmap createBitmap(int width, int height, @NonNull Config config) {
return createBitmap(width, height, config, true);
}這個方法是怎么一個情況呢，你會看到這個方法的需要傳入三個引數，前面兩個就是寬度和高度，就是你要的bitmap尺寸，第三個是config配置，這個配置是什么？直接看它的原始碼：
/**
* Possible bitmap configurations. A bitmap configuration describes
* how pixels are stored. This affects the quality (color depth) as
* well as the ability to display transparent/translucent colors.
*/
public enum Config 翻譯：可能的位圖的配置，位圖配置描述像素的存盤方式，這影響質量(顏色深度)以及顯示透明/半透明顏色的能力，
所以，這個東西決定了bitmap的顯示質量，注意哦，這也是個列舉哦，它需要讓你自己選擇要哪個配置哦，然后，你會看到一堆 ALPHA_8，RGB_565，ARGB_8888 ... 諸如此類的常量可能會懵，沒關系，先統一說明，再拆開來看，
一般來說，一幅完整的影像，是由三種基本色分別是紅色red, 綠色green, 藍色blue構成三個顏色的首字母就演變成了常見的 RGB 了，后面隨著科技的發展，多了一個叫透明度Alpha的東西也就是大寫 A，后面人稱 ARGB 四件套，
然后是后面的數字什么8888之之類的，一般來說，按照計算機的標準，一種基本顏色的深度用一個位元組也就是8位即為 2的8次方來標示，大概是256個層級，假設一個紅色的深淺度是用8位就是0-255來表示，那么255就是根正苗紅的紅，0的話就不紅了，數字越大越深，現在的 8888 就是4個8那么多，其實就是對應著4件套 ，每一個8位數值分別對應一個顏色值的程度，4個8位加起來一共就是32位，人稱32位圖，
然后就是 RGBA_F16 ，這個又是什么鬼..其實，F 是 float的意思，就浮點數，16就是16位的意思，合起來就是16位的浮點數，人稱半精度浮點數，因為float占用4位元組的，現在它只用了2位元組，也就是16位，所以才叫半精度，
最后一個是 HARDWARE ，這個和RGBA_F16 都是比較新的介面，在 api26 也就是 Android 8.0 才開始支持的，這東西其實就是只將圖片的資料存在顯存里，不需要占用應用的堆記憶體，那么，一般來說應該是應用的堆記憶體一份資料，顯存一份資料，一人一份的，那么，現在就可以是對應地減少了記憶體的消耗，
所以，我選擇了鈦合金8888的配置，不上不下不高不低，ok，這個config選好了，但是，寬和高還沒處理，這個值怎么定義好呢？按套路走的話，bitmap的尺寸是不是應該和整個畫布的尺寸保持一致，也就是說，你畫布多大我位圖就多大，對吧？所以，我們將畫布的寬高傳給位圖就好了，但是，我們又如何得知當前畫布的尺寸大小呢？退后，我要開始裝x了，想一下，畫布的大小是不是就是故事一開頭，我們定義的這個 SignView 的view 的大小？是的，所以，我們應該怎么獲取view 的寬高？view 提供了對應的方法，我就不扯淡了直接上代碼：
//位圖的繪制內容輸出者：真正負責繪制簽名筆跡的畫布
private Canvas mCanvas;
//用來存放簽名筆跡繪制內容的位圖
private Bitmap mCacheBitmap;
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
mCacheBitmap = Bitmap.createBitmap(getWidth(), getHeight(), Bitmap.Config.ARGB_8888);
mCanvas = new Canvas(mCacheBitmap);
}
如上所寫，mCanvas用來控制繪制內容的，mCacheBitmap 是用來放置繪制內容的，getWidth() 和 getHeight() 都是View自帶的方法，分別獲取當前view自身的寬與高，有人可能會問，為什么要在 onSizeChanged 的里面是去做初始化呢，這就涉及view 的繪制流程的知識了，后面我會另外寫一篇來吹吹關于繪制流程的水，說回onSizeChanged ，主要是這個方法被呼叫時，view 已經測量過并確定好自身的大小，所以，我們可以在這個時候拿它的寬高，注意哦，不是必須在這個時候拿，而是可以在這個時候拿，
ok，既然 bitmap 已經搞出來，那么mCanvas怎么實作繪制呢？畢竟，現在mCanvas繪制的東西會自動填充到mCacheBitmap里面去了嘛，我只要讓mCanvas實作繪制就好了，在之前呢，我們是將path傳給在ondraw呼叫時回傳的畫布使用，不過，那時是因為我們要使用的畫布，也就是跟當時SignView相關聯的畫布，只能在ondraw被呼叫時，拿到，但現在我們不需要在當前的view繪制并顯示了，所以，我們只要在path路徑拿到手勢事件的資訊之后，就可以將路徑傳給mCanvas處理繪制了，意思就是看如下的代碼：
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
mPath.moveTo(event.getX(), event.getY());
Log.e(TAG, "ACTION_DOWN getX = " + event.getX() + " getY = " + event.getY());
break;
case MotionEvent.ACTION_MOVE:
mPath.lineTo(event.getX(), event.getY());
Log.e(TAG, "ACTION_MOVE getX = " + event.getX() + " getY = " + event.getY());
break;
case MotionEvent.ACTION_UP:
Log.e(TAG, "ACTION_UP getX = " + event.getX() + " getY = " + event.getY());
break;
}
//真正負責繪制簽名筆跡的畫布，在這里接收路徑mPath，以及事先定義好的顏料
mCanvas.drawPath(mPath, mPaint);
invalidate();
return true;
}如上所寫，我在每次處理完對應的手勢事件之后，也就是mPath拿到對應的坐標點后，進行統一的mCanvas處理繪制，再去呼叫 invalidate() 時，就是輪到當前界面的畫布繪制了，如此一來，保存筆跡的畫布與當前signview的畫布幾乎是同時完成繪制內容的了，只是兩者的顯示內容的地方不一樣罷了，那么，現在理論上來說 mCacheBitmap 上應該是有內容的了，所以，我們只要將bitmap保存到本地就好了，在界面上添加一個保存按鈕，同時添加對應的保存邏輯，
現在又有新問題了？bitmap 如何輸出到一個檔案？ 這個檔案要求是個影像檔案，但是影像好像有幾個格式喔，例如什么 JPG,PNG 之類的，不慌，我這邊向您推薦 bitmap 自家出品的 compress 方法
/**
* Write a compressed version of the bitmap to the specified outputstream.
* If this returns true, the bitmap can be reconstructed by passing a
* corresponding inputstream to BitmapFactory.decodeStream(). Note: not
* all Formats support all bitmap configs directly, so it is possible that
* the returned bitmap from BitmapFactory could be in a different bitdepth,
* and/or may have lost per-pixel alpha (e.g. JPEG only supports opaque
* pixels).
*
* @param format The format of the compressed image
* @param quality Hint to the compressor, 0-100. 0 meaning compress for
* small size, 100 meaning compress for max quality. Some
* formats, like PNG which is lossless, will ignore the
* quality setting
* @param stream The outputstream to write the compressed data.
* @return true if successfully compressed to the specified stream.
*/
@WorkerThread
public boolean compress(CompressFormat format, int quality, OutputStream stream)一看，這貨不是壓縮的嗎，且慢，再聽我狡辯，你看這注釋:
將位圖的壓縮版本寫入指定的outputstream，如果回傳true，則可以通過將相應的inputstream傳遞給BitmapFactory.decodeStream()來重構位圖，注意:并不是所有格式都直接支持所有的位圖配置，所以BitmapFactory回傳的位圖可能有不同的位深度，并且/或者可能丟失了每個像素的alpha值(例如JPEG只支持不透明像素)，
我們只看關鍵資訊，它說它會將經過該方法壓縮之后的壓縮版位圖，寫入指定的輸出流，然后，輸出流又是我們指定的，意思是我們新建一個傳參進去就好了，只要我們拿到輸出流，也就相當于可以將輸出流輸出到指定目錄下的檔案了，然后是，格式CompressFormat：
/**
* Specifies the known formats a bitmap can be compressed into
*/
public enum CompressFormat {
JPEG (0),
PNG (1),
WEBP (2);只見它給我們提供了3款產品，那我們選擇png就好了，三者的區別就不在此展開了，其他有興趣的自行搜索， 至于 quality 質量，直接傳個100就好了，就是要純種的，然后就完事了：
public void save() {
//創建一個檔案用于存放圖片
File file = new File(mContext.getExternalCacheDir() + "testSign.png");
if (file.exists()) {
file.delete();
}
OutputStream outputStream = null;
try {
//輸出到這個檔案
outputStream = new FileOutputStream(file);
} catch (FileNotFoundException e) {
e.printStackTrace();
Toast.makeText(mContext, "保存例外：" + e.getMessage(), Toast.LENGTH_SHORT).show();
}
//壓縮形成輸出流
mCacheBitmap.compress(Bitmap.CompressFormat.PNG, 100, outputStream);
Toast.makeText(mContext, "保存成功!", Toast.LENGTH_SHORT).show();
} 上述的mContext 可以使用構造方法里面的context

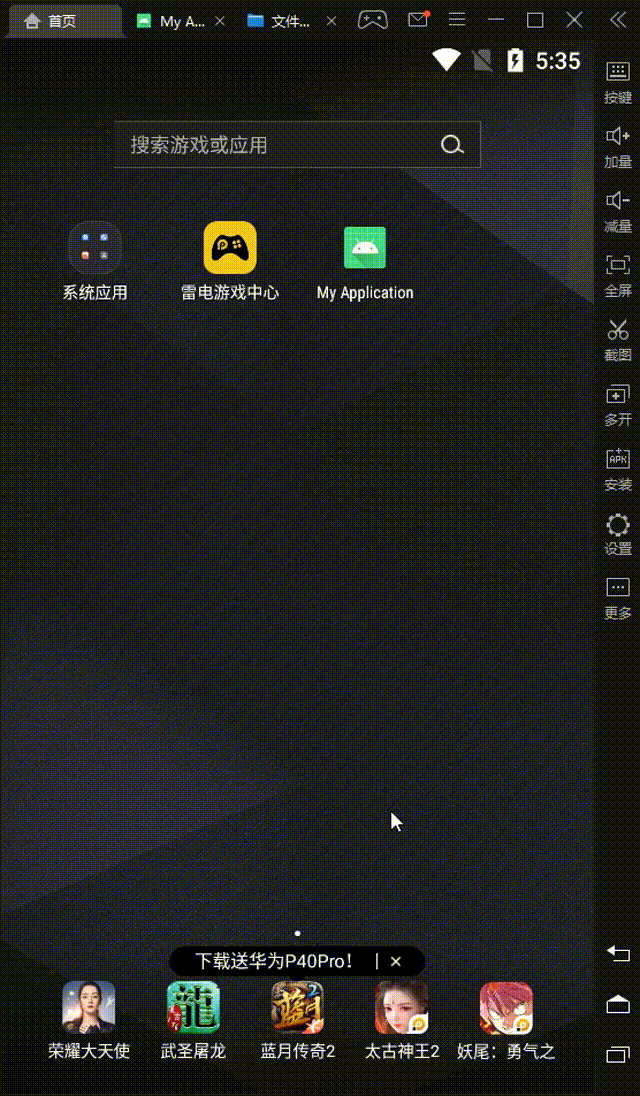

點擊運行
然后，分別去模擬器和as自帶的檔案瀏覽器看那張圖片
嗯，as里面看透明的背景，模擬器里面看，直接全黑了...
額，因為這個圖片背景默認是透明的，所以，它的背景取決于瀏覽器的背景，我們需要設定一下它的背景，首先想一下，你心目中的畫布背景是怎樣的？應該是白色的吧？那很好，所以，我們只要將畫布的染成或者說繪制成白色就好了，我們沿著draw開頭的方法看看有什么發現...這一看，還挺多
雖然挺多的，不過講真，我倒是相中了一個，誰，它！
/**
* Fill the entire canvas' bitmap (restricted to the current clip) with the specified color,
* using srcover porterduff mode.
*
* @param color the color to draw onto the canvas
*/
public void drawColor(@ColorInt int color) {
super.drawColor(color);
}直譯過來就是：使用srcover porterduff模式，用指定的顏色填充整個畫布的位圖(僅限于當前剪輯)，
嗯？ srcover porterduff mode ？這是什么鬼....

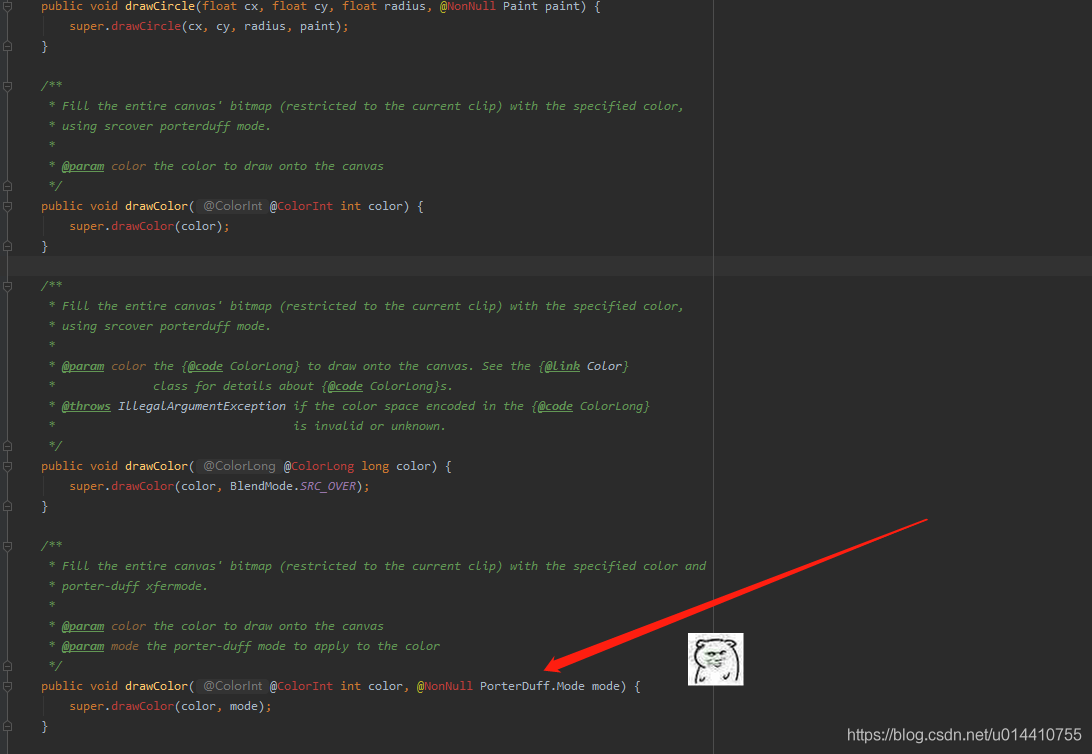

不慌，我嘗試在該類中搜索相關的欄位，然后，我在這個方法的下方不遠處發現了這個

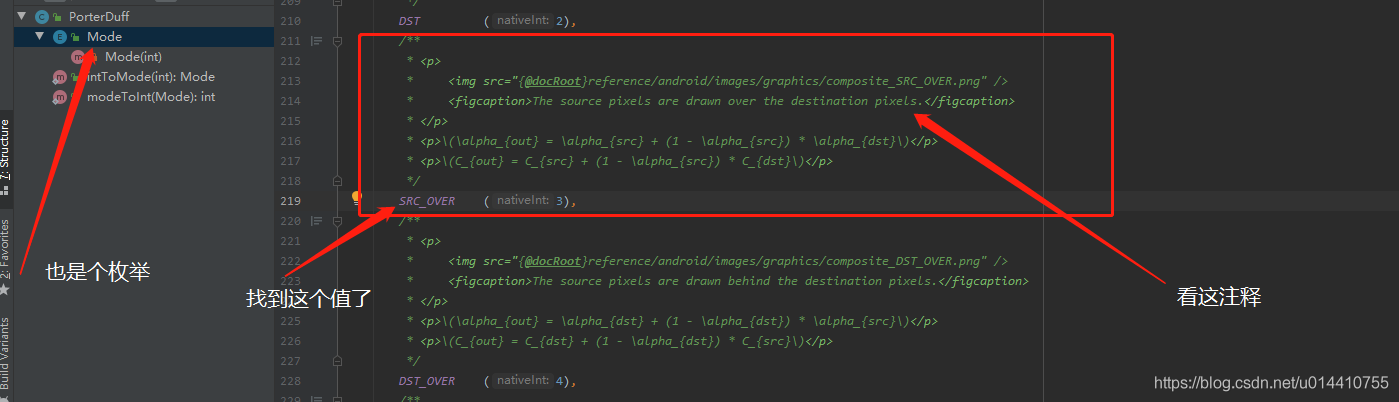

進去看了看，然后，我順藤摸瓜的找到了一些資訊
這注釋的直譯意思是：源像素繪制在目標像素上，
這個 srcover porterduff mode 可以參考點擊跳轉的鏈接,也可參考扔物線的 https://hencoder.com/ui-1-2/
然后，我推測，算了 ，我推測不了，這些可能是 PorterDuff 里面內置的17種混合模式，這些混合模式用于2D影像的合成，不同混合模式有不同的合成效果，我當前選擇的這個 drawColor 方法呢，它使用的是 PorterDuff 模式里面的 SRC_OVER 模式，這個模式的作用可能是（因為我也是瞎推測）將 drawColor 接收到的引數值，因為這個引數是color相關的嘛，就將這些color 的像素值繪制在目標像素，然后，目標像素這哥們會不會就是當前的畫布canvas啊，那我試試，說不定是呢~ 那我們直接動手吧，在哪里動呢？我們現在要初始化畫布的背景色，其實就是相當于先把畫布繪制成白色，那可以直接在初始化 mCanvas 時，順便繪制了就好了：
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
mCacheBitmap = Bitmap.createBitmap(getWidth(), getHeight(), Bitmap.Config.ARGB_8888);
mCanvas = new Canvas(mCacheBitmap);
mCanvas.drawColor(Color.WHITE);
}然后直接運行看結果：
好了
再試試畫點東西再保存：
四、完善清除功能
開心！不行，這字寫錯了，我得重新寫！：
哦豁，舊的筆跡怎么還在？
我的確按了清空的按鈕，但是清空沒有按我預期的流程走，為什么呢？我們回顧下清空的邏輯
/**
* 清空
*/
public void clear() {
Log.e(TAG, "clear()");
if (mPath != null) {
Log.e(TAG, "before clear mPath isEmpty => " + mPath.isEmpty());
mPath.reset();
Log.e(TAG, "after clear mPath isEmpty => " + mPath.isEmpty());
invalidate();
}
}路徑的確是被清空了，ondraw里面的 canvas 和 mCanvas ，用的是同一個路徑，為什么 canvas 沒了舊的痕跡，而和 mCanvas 關聯在一起的位圖，內容還是原來那樣呢？因為 ondraw 之后，canvas 相當于重新使用當前的路徑進行內容的繪制，而路徑已經被清了，所以，canvas 也就繪制不出東西了，但是位圖呢，它的內容由此至終都沒改過，因為它的內容靠 mCanvas 繪制進去的嘛，但是清空方法里面，有對mCanvas 進行處理嗎？并沒有，所以，需要處理一下mCanvas，怎么處理它呢？畢竟，mCanvas 無法控制位圖的對應方法，讓位圖實作個清除內容或者重置之類的操作，但是，mCanvas 可以繪制內容到位圖上，那我們只要繪制內容覆寫原來的位圖上的內容就好了，其實，說那么多，一行代碼放在清空邏輯那里就好了：
在路徑清空之后，直接繪制一片白色在位圖上~
呈上MainActivity的完整代碼：
package com.kabun.myapplication;
import androidx.appcompat.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
public class MainActivity extends AppCompatActivity {
private SignView mSignView;
private Button mBtnClear;
private Button mBtnSave;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_sign);
mSignView=findViewById(R.id.signView);
mBtnClear=findViewById(R.id.clear);
mBtnSave=findViewById(R.id.save);
mBtnClear.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
if(mSignView!=null){
mSignView.clear();
}
}
});
mBtnSave.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
if(mSignView!=null){
mSignView.save();
}
}
});
}
}呈上 SignView 的完整代碼：
package com.kabun.myapplication;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.View;
import android.widget.Toast;
import androidx.annotation.Nullable;
import java.io.File;
import java.io.FileNotFoundException;
import java.io.FileOutputStream;
import java.io.OutputStream;
public class SignView extends View {
private String TAG = this.getClass().getName();
private Path mPath = new Path();
private Paint mPaint = new Paint();
//位圖的繪制內容輸出者：畫布
private Canvas mCanvas;
//用來存放繪制內容的位圖
private Bitmap mCacheBitmap;
//背景關系
private Context mContext;
public SignView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
mContext = context;
mPaint.setStyle(Paint.Style.STROKE);
// Log.e(TAG, " mPaint.getStrokeWidth() = " + mPaint.getStrokeWidth());//默認描邊寬度是0，但是真正繪制時依然有一個像素的寬度
// mPaint.setStrokeWidth(10);//設定描邊寬度，也就是筆跡的粗細
Log.e(TAG, " mPaint.getStyle() = " + mPaint.getStyle());
}
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
mCacheBitmap = Bitmap.createBitmap(getWidth(), getHeight(), Bitmap.Config.ARGB_8888);
mCanvas = new Canvas(mCacheBitmap);
mCanvas.drawColor(Color.WHITE);
}
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
mPath.moveTo(event.getX(), event.getY());
Log.e(TAG, "ACTION_DOWN getX = " + event.getX() + " getY = " + event.getY());
break;
case MotionEvent.ACTION_MOVE:
mPath.lineTo(event.getX(), event.getY());
Log.e(TAG, "ACTION_MOVE getX = " + event.getX() + " getY = " + event.getY());
break;
case MotionEvent.ACTION_UP:
Log.e(TAG, "ACTION_UP getX = " + event.getX() + " getY = " + event.getY());
break;
}
//真正負責繪制簽名筆跡的畫布，在這里接收路徑mPath，以及事先定義好的顏料
mCanvas.drawPath(mPath, mPaint);
invalidate();
return true;
}
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
Log.e(TAG, "onDraw canvas = " + canvas);
canvas.drawPath(mPath, mPaint);
}
/**
* 清空
*/
public void clear() {
Log.e(TAG, "clear()");
if (mPath != null) {
Log.e(TAG, "before clear mPath isEmpty => " + mPath.isEmpty());
mPath.reset();
mCanvas.drawColor(Color.WHITE);
Log.e(TAG, "after clear mPath isEmpty => " + mPath.isEmpty());
invalidate();
}
}
public void save() {
//創建一個檔案用于存放圖片
File file = new File(mContext.getExternalCacheDir() + "testSign.png");
if (file.exists()) {
file.delete();
}
OutputStream outputStream = null;
try {
//輸出到這個檔案
outputStream = new FileOutputStream(file);
} catch (FileNotFoundException e) {
e.printStackTrace();
Toast.makeText(mContext, "保存例外：" + e.getMessage(), Toast.LENGTH_SHORT).show();
}
//壓縮形成輸出流
mCacheBitmap.compress(Bitmap.CompressFormat.PNG, 100, outputStream);
Toast.makeText(mContext, "保存成功!", Toast.LENGTH_SHORT).show();
}
}
呈上完整的布局代碼：
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity">
<com.kabun.myapplication.SignView
android:id="@+id/signView"
android:layout_width="match_parent"
android:layout_height="match_parent" />
<Button
android:id="@+id/clear"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentBottom="true"
android:layout_margin="10dp"
android:text="清空"/>
<Button
android:id="@+id/save"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentBottom="true"
android:layout_alignParentRight="true"
android:layout_margin="10dp"
android:text="保存"/>
</RelativeLayout>
轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/248630.html
標籤：其他
