Android啟動流程初步了解（小白）系統+Lanucher點擊

文章寫于以前，部分內容參考沒有記住來源，如有侵權聯系洗掉或注明出處，
大部分流程這篇文章有講點擊傳送

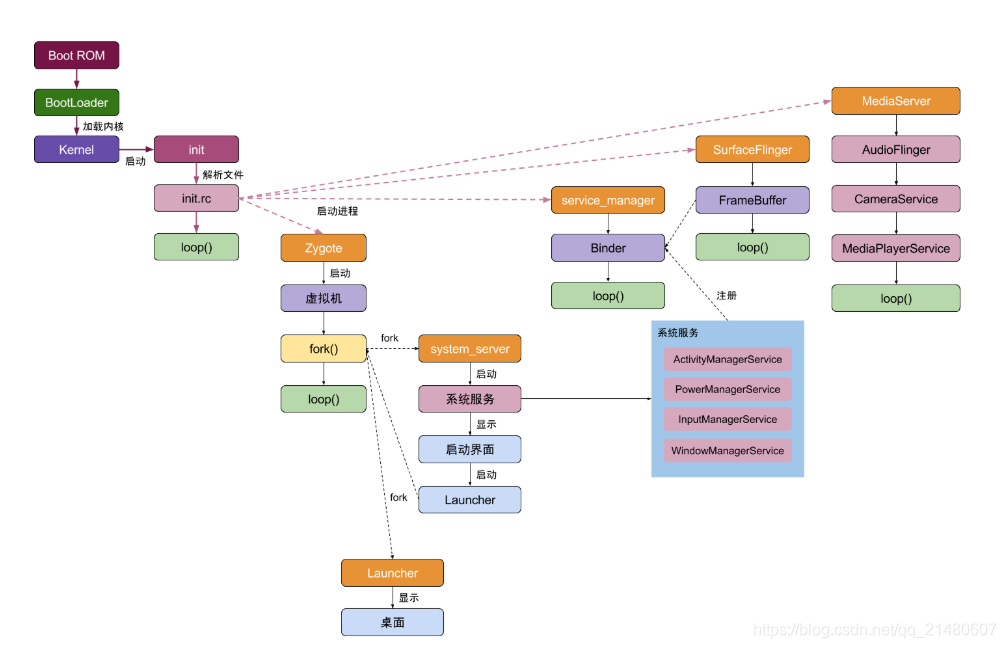

service_manager 行程

Binder IPC 通信程序中的守護行程 ServiceManager 行程主要是啟動 Binder，提供服務的查詢和注冊，

**surface_flinger 行程 ** SurfaceFlinger 負責影像繪制，其功能是合成所有 Surface 并渲染到顯示設備，

media_server 行程 MediaServer 行程主要是啟動 AudioFlinger 音頻服務

Zygote 行程

Zygote 行程范訓了所有的 Android 應用行程 Framework 框架初始化啟動的開始，

Zygote 服務行程的主要功能：

• 注冊底層功能的 JNI 函式到虛擬機
• 預加載 Java 類和資源
• fork 并啟動 system_server 核心行程
• 作為守護行程監聽處理“范訓新行程”的請求

系統服務在 ServiceManager 中已經注冊

應用安裝

應用安裝的時候，通過 PackageManagerService 決議 apk 的 AndroidManifest.xml 檔案，提取出這個 apk 的資訊寫入到 packages.xml 檔案中，這些資訊包括：權限、應用包名、icon、apk 的安裝位置、版本、userID 等等，packages.xml 檔案位于系統目錄下/data/system/packages.xml，

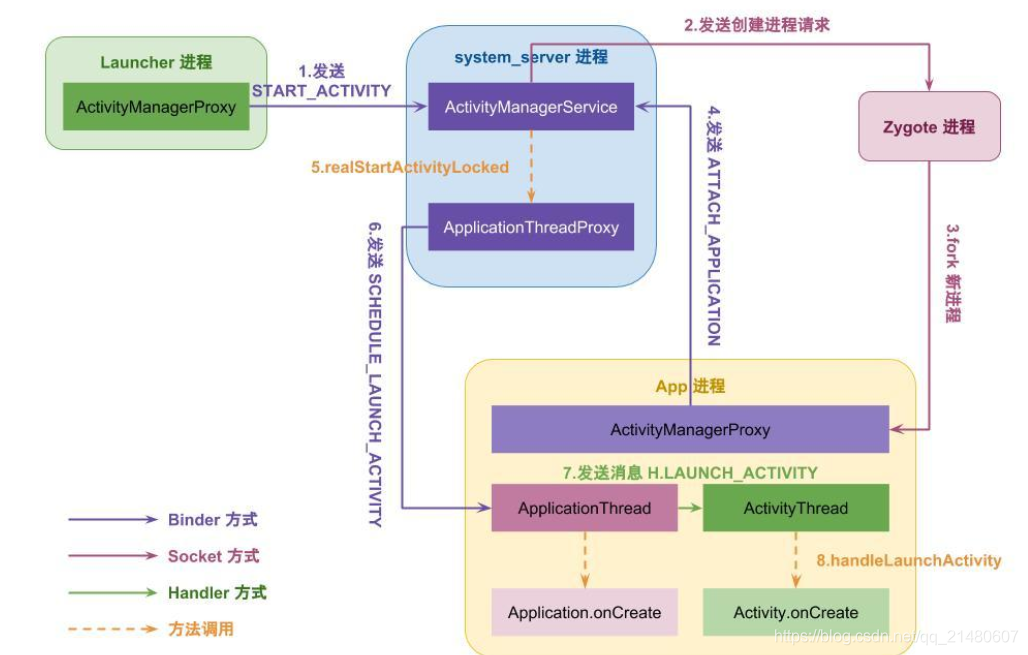

Lanucher點擊啟動流程

流程

launcher onclick -> START_ACTIVITY_TRANSACTION ->AMS->startActivity->fork行程->

加載ActivityThread.main() ->AT.attach ->ATTACH_APPLICATION_TRANSACTION->AMS(attachApplication)

系結創建成功

AMS->BIND_APPLICATION_TRANSACTION ->app行程->ActivityThread.bindApplication()->sendMessage->ActivityThread.handleMeaasge-> AplicationThread.handleBindApplication

AMS-> SCHEDULE_LAUNCH_ACTIVITY_TRANSACTION 命令->ApplicationThread.scheduleLaunchActivity()->sendMessage->ActivityThread.handleLaunchActivity()->ActivityThread.performLaunchActivity() ->Activity.performCreate() -> onCreate()->Activity.setContentView()->ActivityThread.performResumeActivity()

fork行程

launcher onclick startActivity

在 system_server 行程中的服務端 ActivityManagerService 收到 START_ACTIVITY_TRANSACTION 命令后進行處理，呼叫 startActivity() 方法，

如果應用沒有啟動過，則會 fork 一個新行程，創建新行程的時候，AMS保存一個 ProcessRecord 資訊

應用程式uid + process (默認使用 package 的名稱,Manifest.xml可指定)

如果已經存在就不會新建行程了，這就屬于應用內打開 Activity 的程序了，

行程創建成功切換至 App 行程，進入 app 行程后將 ActivityThread 類加載到新行程，并呼叫 ActivityThread.main() 方法

此時只創建了應用程式的 ActivityThread 和 ApplicationThread，和開啟了 Handler 訊息回圈機制

ActivityThread.attach(false) 又會最終到 ActivityMangerService 的 attachApplication，這個工程其實是將本地的 ApplicationThread(Binder) 傳遞到 ActivityMangerService，然后 ActivityMangerService 就可以通過 ApplicationThread 的代理 ApplicationThreadProxy 來呼叫應用程式 ApplicationThread.bindApplication，通知應用程式的 ApplicationThread 已和 ActivityMangerService 系結，可以不借助其他行程幫助Binder直接通信了，此時 Launcher 的任務也算是完成了，

在 system_server 行程中的服務端 ActivityManagerService 收到 ATTACH_APPLICATION_TRANSACTION 命令后進行處理，呼叫 attachApplication()，

發送送完 SCHEDULE_LAUNCH_ACTIVITY_TRANSACTION 命令，還會發送 BIND_APPLICATION_TRANSACTION 命令來創建 Application，

app行程初始化

在 app 行程中，收到 BIND_APPLICATION_TRANSACTION 命令后呼叫 ActivityThread.bindApplication()，

ActivityThread.bindApplication()
//快取 Service，初始化 AppBindData，發送訊息 H.BIND_APPLICATION，

ApplicationThreadProxy.bindApplication(…) 會傳來這個應用的一些資訊，如ApplicationInfo，Configuration 等**，在 ApplicationThread.bindApplication 里會待資訊封裝成A ppBindData**，通過

sendMessage(H.BIND_APPLICATION, data)

將資訊放到應用里的訊息佇列里，通過 Handler 訊息機制，**在 ActivityThread.handleMeaasge 里處理 H.BIND_APPLICATION 的資訊，呼叫 AplicationThread.handleBindApplication，**進而創建application，

Activity

上面 fork 行程時會發送 SCHEDULE_LAUNCH_ACTIVITY_TRANSACTION 命令，在 app 行程中，收到 SCHEDULE_LAUNCH_ACTIVITY_TRANSACTION 命令后呼叫 ApplicationThread.scheduleLaunchActivity()，

ApplicationThread.scheduleLaunchActivity()
//發送訊息 H.LAUNCH_ACTIVITY，

sendMessage(H.LAUNCH_ACTIVITY, r);

ActivityThread.handleLaunchActivity()
//最侄訓呼目標 Activity 的 onConfigurationChanged()，初始化 WindowManagerService，
//呼叫 ActivityThread.performLaunchActivity()

ActivityThread.performLaunchActivity() {
    //類似 Application 的創建程序，通過 classLoader 加載到 activity.
    activity = mInstrumentation.newActivity(classLoader,
               component.getClassName(), r.intent);
    //因為 Activity 有界面，所以其 Context 是 ContextThemeWrapper 型別，但實作類仍是ContextImpl.
    Context appContext = createBaseContextForActivity(r, activity);
    activity.attach(context,mInstrumentation,application,...);
    //與 Window 進行關聯

    //attach 后呼叫 activity 的 onCreate()方法，
    mInstrumentation.callActivityOnCreate(activity,...)

}
//在ActivityThread.handleLaunchActivity里，接著呼叫

Activity.performCreate() -> onCreate()
//最侄訓呼目標 Activity 的 onCreate()，

Activity.setContentView()
//設定 layout 布局

ActivityThread.performResumeActivity()
//最侄訓呼目標 Activity 的 onResume()，

• ActivityThread 是什么，它是一個執行緒嗎，如何被啟動的？

它不是一個執行緒，它是運行在 App 行程中的主執行緒中的一個方法中，(ActivityThread類是Android APP行程的初始類，它的main函式是這個APP行程的入口)

ActivityThread 并呼叫 ActivityThread.attach() 方法告訴 ActivityManagerService.創建了一個應用 并將 ApplicationThread 傳給 ActivityManagerService

ApplicationThread是ActivityThread的內部類，也是一個Binder物件，在此處它是作為Activitythread和AMS通信的橋梁.

• ActivityClientRecord 與 ActivityRecord 是什么？

記錄 Activity 相關資訊，比如：Window，configuration，ActivityInfo 等，
ActivityClientRecord 是客戶端的，ActivityRecord 是 ActivityManagerService 服務端的，

• Context 是什么，ContextImpl，ContextWapper 是什么？

Context 定義了 App 行程的相關環境，Context 是一個介面，ContextImpl 是子類，ContextWapper 是具體實作，

應用資源是在 Application 初始化的時候，也就是創建 Application，ContextImpl 的時候，ContextImpl 就包含這個路徑，主要就是對就是 ResourcesManager 這個單例的參考，

可以看出每次創建 Application 和 Acitvity 以及 Service 時就會有一個 ContextImpl 實體，ContentProvider 和B roadcastReceiver 的 Context 是其他地方傳入的，

所以 Context 數量 = Application 數量 + Activity 數量 + Service 數量，單行程情況下 Application 數量就是 1，

• Instrumentation 是什么？

管理著組件Application,Activity，Service等的創建，生命周期呼叫，

• Application 是什么，什么時候創建的，每個應用程式有幾個 Application？

Application 是在 ActivityThread**.handleBindApplication()** 中創建的，一個行程只會創建一個 Application，但是一個應用如果有多個行程就會創建多個 Application 物件，

• 點擊 Launcher 啟動 Activity 和應用內部啟動 Activity 的區別？

點擊 Launcher 時會創建一個新行程來開啟 Activity，而應用內打開 Activity，如果 Activity 不指定新行程，將在原來行程打開

• Activity 啟動程序，onCreate()，onResume() 回呼時機及具體作用？

Activity.onCreate() 完成了 App 行程，Application，Activity 的創建，呼叫 setContentView() 給 Activity 設定了 layout 布局，是否開啟新行程實在 ActivityManagerService 進行控制的 應用包名 + 應用UID

Activity.onResume() 完成了 Activity 中 Window 與 WindowManager 的關聯，并對所有子 View 進行渲染并顯示，
