效果與UI框架

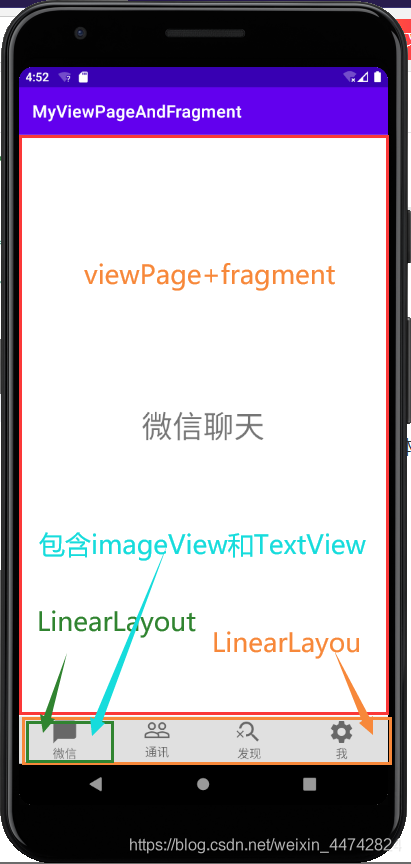

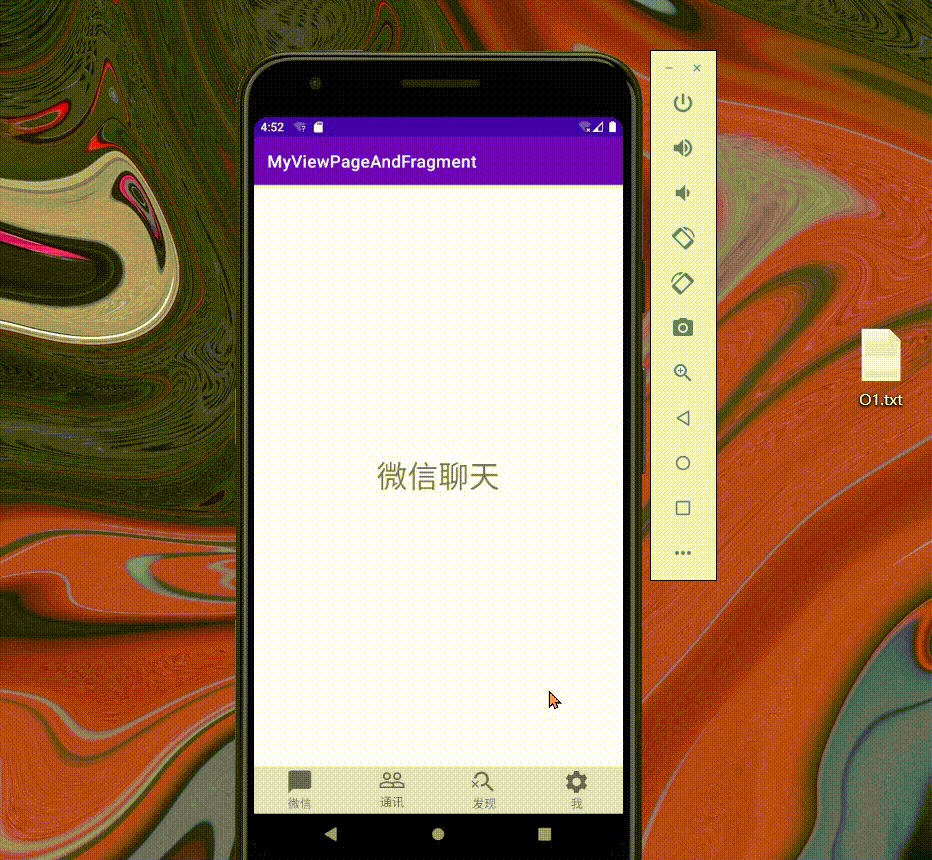

模擬微信首頁的最終實作效果如下圖：

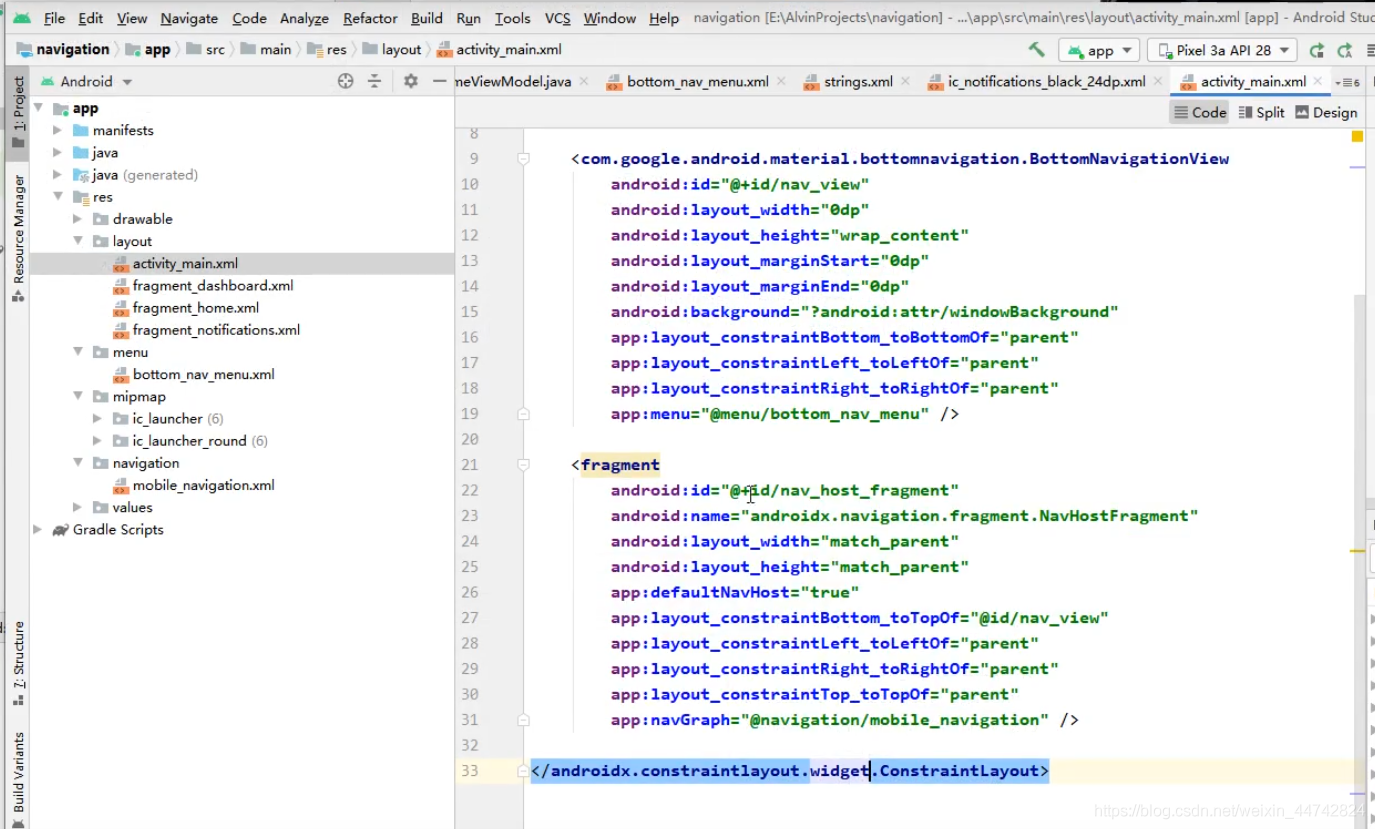

要實作下面導航欄的效果，有很多的實作方案，典型的是navigation，這個控制元件把整個聯動效果都完成了,開發變得非常簡單，在下一章節中再介紹這個簡便高級的辦法

下面硬擼代碼，了解更底層地原理，一行行手寫效果，總的UI框架為：

（1）定義導航欄大致布局

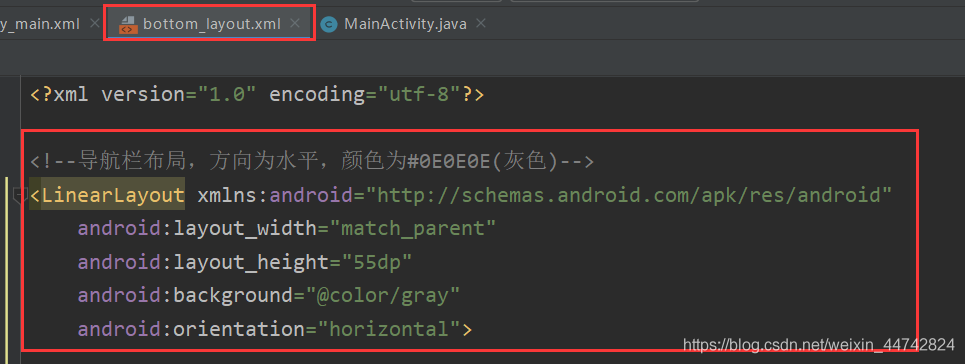

導航欄框

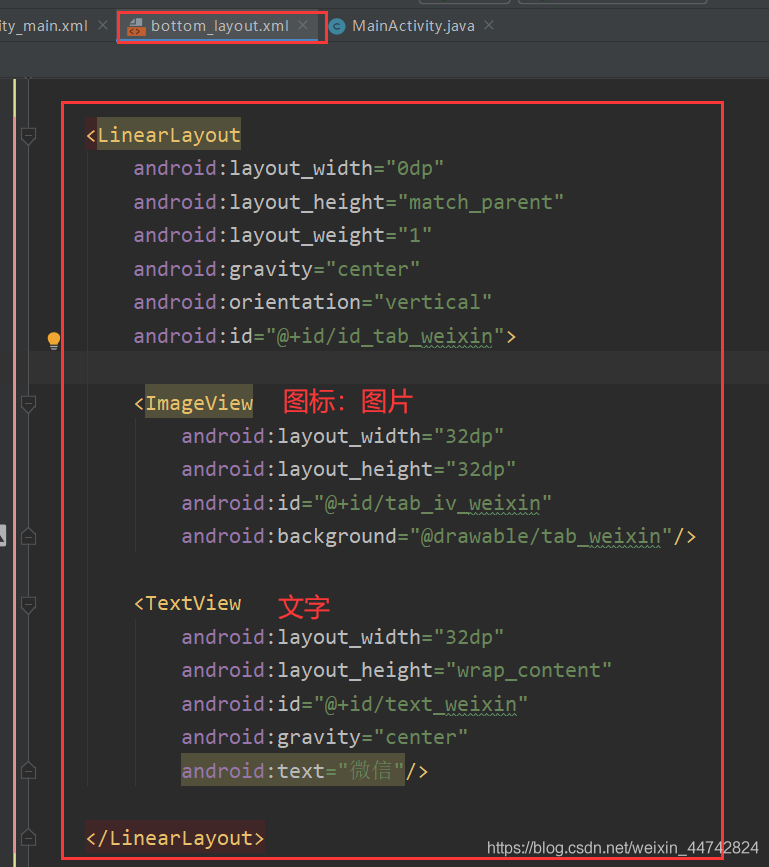

導航欄中的圖示按鈕（其中一個）

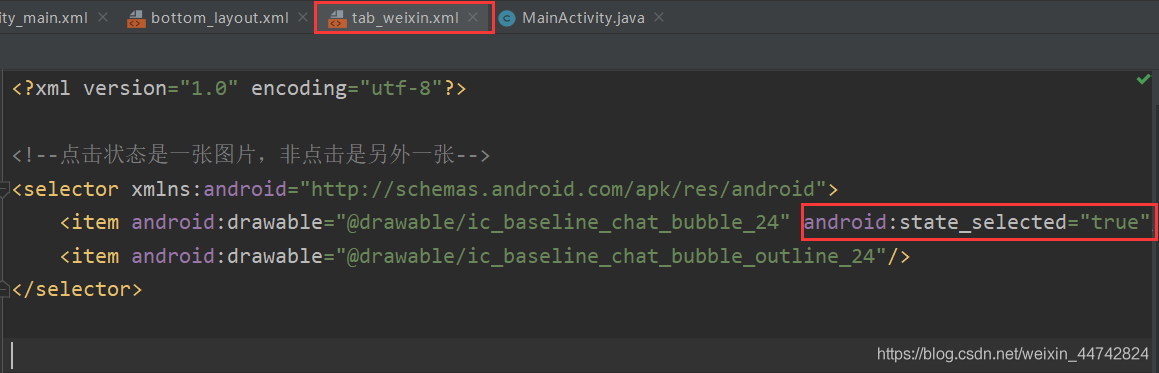

點擊按鈕圖示的變化實際上是換了一張圖片

（2）初步設定導航欄圖示點擊回應事件

用圖示所對應的LinearLayout回應點擊事件

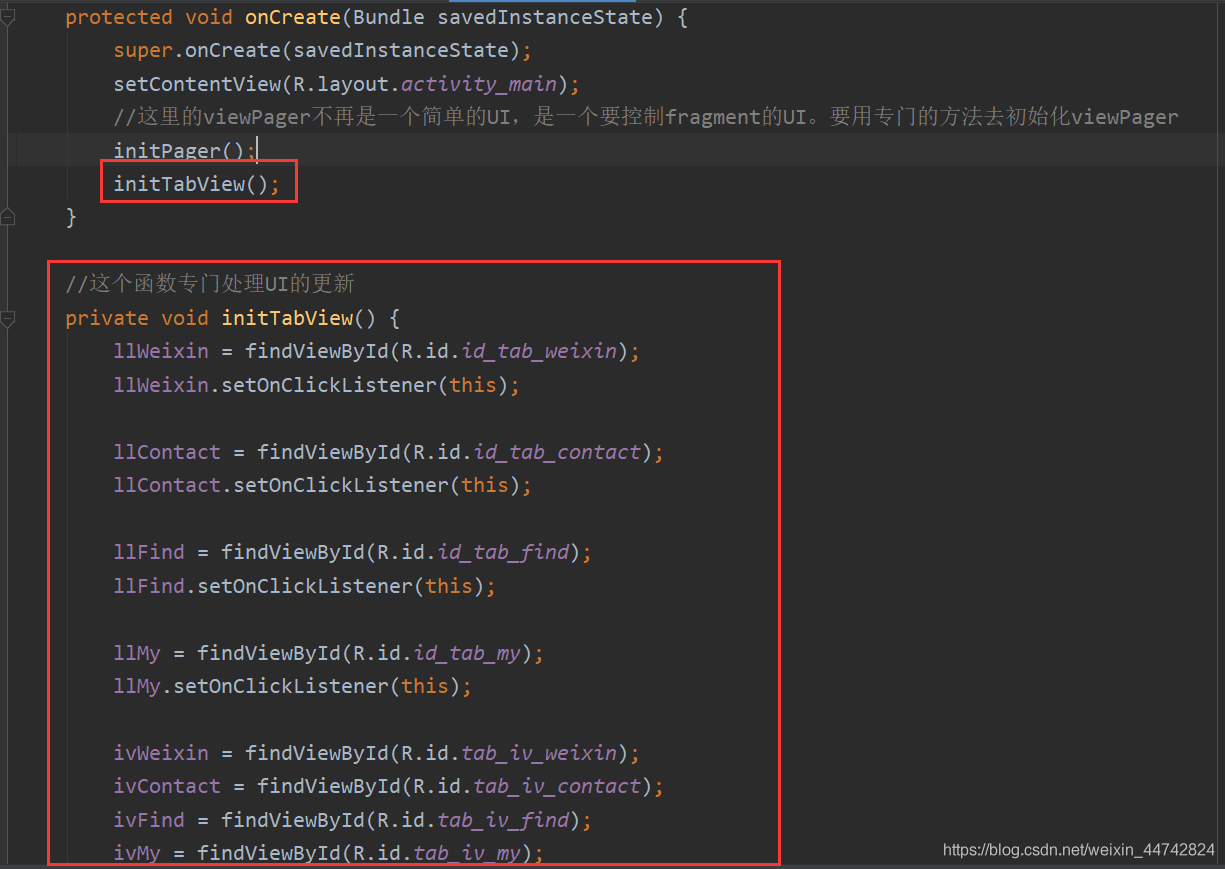

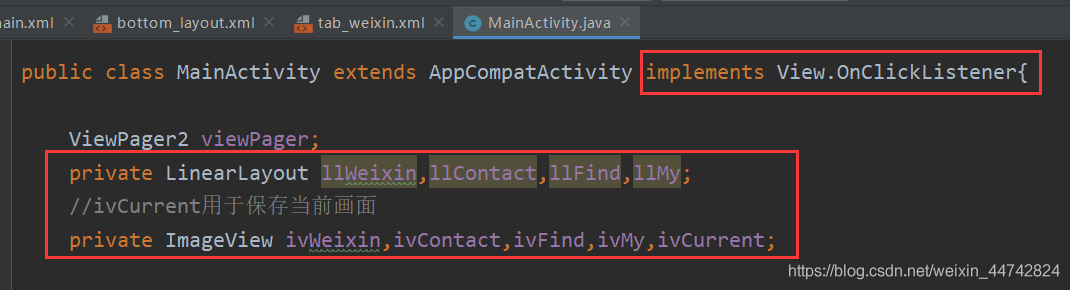

布局初始化與設定監聽

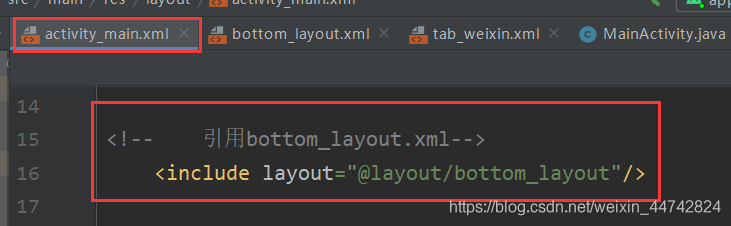

在main.xml中參考

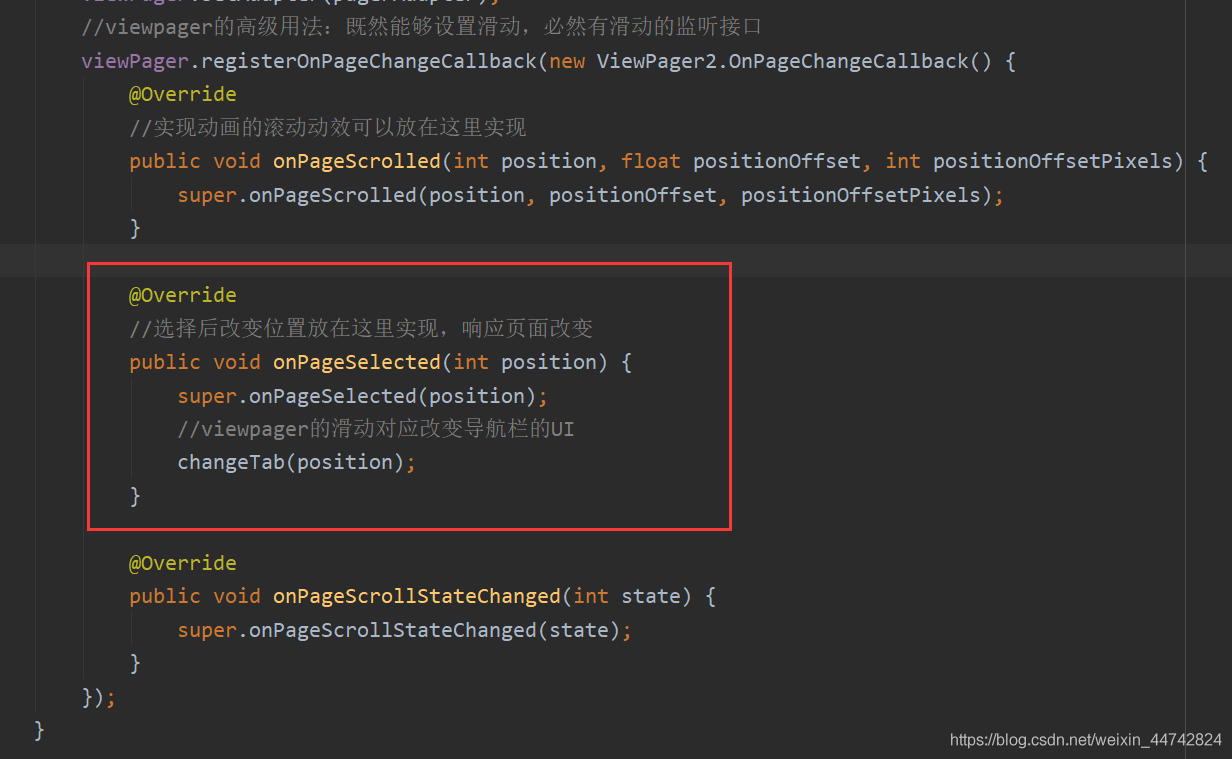

（3）導航欄圖示跟隨viewPager滑動一同變化

viewPager既然能夠設定滑動，必然有滑動的監聽介面

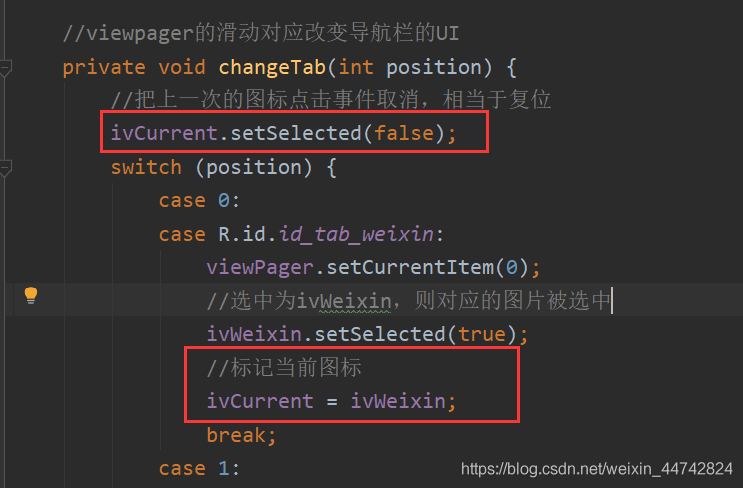

要重置狀態，使得按鈕變化正常化（不點擊與點擊對應不同狀態）

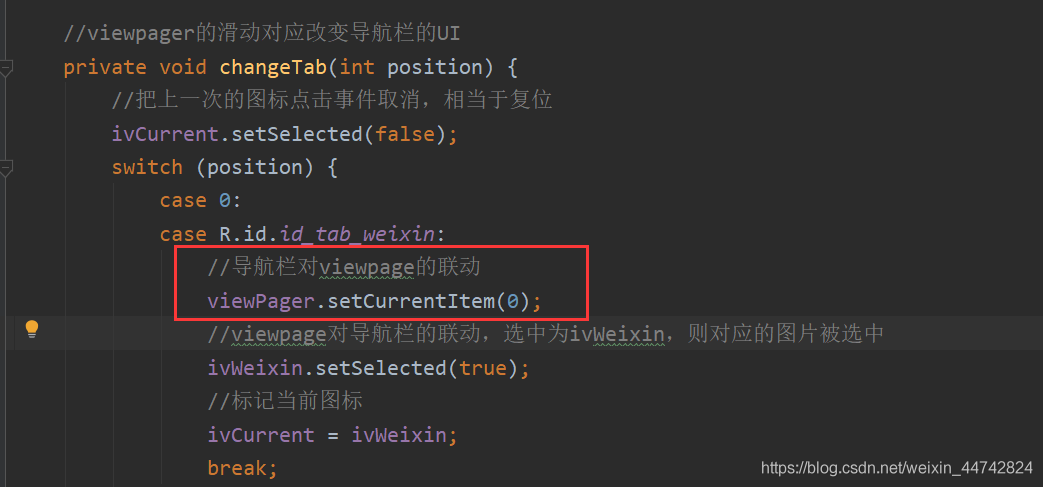

（4）點擊導航欄圖示，切換viewPager

完成按鈕的點擊事件

viewPager設定item，實作頁面切換

更多細節在具體代碼中體現

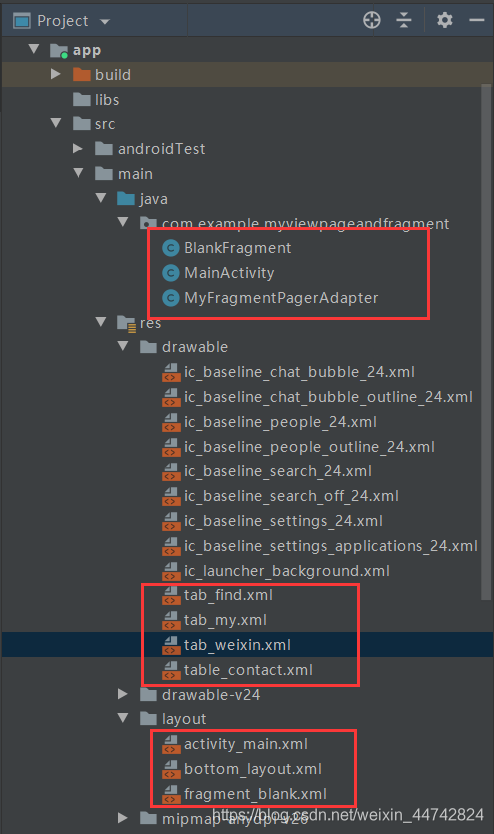

代碼架構

bottom_layout.xml

<?xml version="1.0" encoding="utf-8"?>

<!--導航欄布局，方向為水平，顏色為#0E0E0E(灰色)-->
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="55dp"
    android:background="@color/gray"
    android:orientation="horizontal">

<!--    寬度設定為0，權重為1，表示寬度按照LL個數自動分配-->
    <LinearLayout
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:gravity="center"
        android:orientation="vertical"
        android:id="@+id/id_tab_weixin">

        <ImageView
            android:layout_width="32dp"
            android:layout_height="32dp"
            android:id="@+id/tab_iv_weixin"
            android:background="@drawable/tab_weixin"/>

        <TextView
            android:layout_width="32dp"
            android:layout_height="wrap_content"
            android:id="@+id/text_weixin"
            android:gravity="center"
            android:text="微信"/>

    </LinearLayout>

    <LinearLayout
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:gravity="center"
        android:orientation="vertical"
        android:id="@+id/id_tab_contact">

        <ImageView
            android:layout_width="32dp"
            android:layout_height="32dp"
            android:id="@+id/tab_iv_contact"
            android:background="@drawable/table_contact"/>

        <TextView
            android:layout_width="32dp"
            android:layout_height="wrap_content"
            android:id="@+id/text_contact"
            android:gravity="center"
            android:text="通訊錄"/>

    </LinearLayout>

    <LinearLayout
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:gravity="center"
        android:orientation="vertical"
        android:id="@+id/id_tab_find">

        <ImageView
            android:layout_width="32dp"
            android:layout_height="32dp"
            android:id="@+id/tab_iv_find"
            android:background="@drawable/tab_find"/>

        <TextView
            android:layout_width="32dp"
            android:layout_height="wrap_content"
            android:id="@+id/text_find"
            android:gravity="center"
            android:text="發現"/>

    </LinearLayout>

    <LinearLayout
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:gravity="center"
        android:orientation="vertical"
        android:id="@+id/id_tab_my">

        <ImageView
            android:layout_width="32dp"
            android:layout_height="32dp"
            android:id="@+id/tab_iv_my"
            android:background="@drawable/tab_my"/>

        <TextView
            android:layout_width="32dp"
            android:layout_height="wrap_content"
            android:id="@+id/text_my"
            android:gravity="center"
            android:text="我"/>

    </LinearLayout>

</LinearLayout>

tab_find.xml、tab_my.xml、tab_contact.xml與tab_weixin.xml類似

<?xml version="1.0" encoding="utf-8"?>

<!--點擊狀態是一張圖片，非點擊是另外一張-->
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:drawable="@drawable/ic_baseline_chat_bubble_24" android:state_selected="true"/>
    <item android:drawable="@drawable/ic_baseline_chat_bubble_outline_24"/>
</selector>

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

<!--    高為0權重為1的設定可以讓ViewPager界面自動適配bottom_layout-->
    <androidx.viewpager2.widget.ViewPager2
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:id="@+id/viewpage"/>

<!--    參考bottom_layout.xml-->
    <include layout="@layout/bottom_layout"/>

</LinearLayout>

MainActivity.java

public class MainActivity extends AppCompatActivity implements View.OnClickListener{

    ViewPager2 viewPager;
    private LinearLayout llWeixin,llContact,llFind,llMy;
    //ivCurrent用于保存當前畫面
    private ImageView ivWeixin,ivContact,ivFind,ivMy,ivCurrent;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        //這里的viewPager不再是一個簡單的UI，是一個要控制fragment的UI，要用專門的方法去初始化viewPager
        initPager();
        initTabView();
    }

    //這個函式專門處理UI的更新
    private void initTabView() {
        llWeixin = findViewById(R.id.id_tab_weixin);
        llWeixin.setOnClickListener(this);

        llContact = findViewById(R.id.id_tab_contact);
        llContact.setOnClickListener(this);

        llFind = findViewById(R.id.id_tab_find);
        llFind.setOnClickListener(this);

        llMy = findViewById(R.id.id_tab_my);
        llMy.setOnClickListener(this);

        ivWeixin = findViewById(R.id.tab_iv_weixin);
        ivContact = findViewById(R.id.tab_iv_contact);
        ivFind = findViewById(R.id.tab_iv_find);
        ivMy = findViewById(R.id.tab_iv_my);

        //微信一進來顯示的應該是聊天界面
        ivWeixin.setSelected(true);
        //設定當前頁面
        ivCurrent = ivWeixin;
    }

    private void initPager() {
        viewPager = findViewById(R.id.viewpage);
        ArrayList<Fragment> fragments = new ArrayList<>();
        fragments.add(BlankFragment.newInstance("微信聊天"));
        fragments.add(BlankFragment.newInstance("通訊錄"));
        fragments.add(BlankFragment.newInstance("發現"));
        fragments.add(BlankFragment.newInstance("我"));
        MyFragmentPagerAdapter pagerAdapter = new MyFragmentPagerAdapter(getSupportFragmentManager(),
                getLifecycle(),fragments);//getLifecycle是jetpack里面的一個組件

        //系統專門提供了ViewPager適配Fragment的Adapter
        viewPager.setAdapter(pagerAdapter);

        //viewpager的高級用法：既然能夠設定滑動，必然有滑動的監聽介面
        viewPager.registerOnPageChangeCallback(new ViewPager2.OnPageChangeCallback() {
            @Override
            //實作影片的滾動動效可以放在這里實作
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
                super.onPageScrolled(position, positionOffset, positionOffsetPixels);
            }

            @Override
            //選擇后改變位置放在這里實作，回應頁面改變
            public void onPageSelected(int position) {
                super.onPageSelected(position);
                //viewpager的滑動對應改變導航欄的UI
                changeTab(position);
            }

            @Override
            public void onPageScrollStateChanged(int state) {
                super.onPageScrollStateChanged(state);
            }
        });
    }

    //viewpager的滑動對應改變導航欄的UI
    private void changeTab(int position) {
        //把上一次的圖示點擊事件取消，相當于復位
        ivCurrent.setSelected(false);
        switch (position) {
            case 0:
            case R.id.id_tab_weixin:
                //導航欄對viewpage的聯動，點擊導航欄切換頁面
                viewPager.setCurrentItem(0);
                //viewpage對導航欄的聯動，選中為ivWeixin，則對應的圖片被選中
                ivWeixin.setSelected(true);
                //標記當前圖示
                ivCurrent = ivWeixin;
                break;
            case 1:
            case R.id.id_tab_contact:
                viewPager.setCurrentItem(1);
                //選中為ivWeixin，則對應的圖片被選中
                ivContact.setSelected(true);
                ivCurrent = ivContact;
                break;
            case 2:
            case R.id.id_tab_find:
                viewPager.setCurrentItem(2);
                //選中為ivWeixin，則對應的圖片被選中
                ivFind.setSelected(true);
                ivCurrent = ivFind;
                break;
            case 3:
            case R.id.id_tab_my:
                viewPager.setCurrentItem(3);
                //選中為ivWeixin，則對應的圖片被選中
                ivMy.setSelected(true);
                ivCurrent = ivMy;
                break;
        }
    }

    @Override
    public void onClick(View v) {
        changeTab(v.getId());
    }
}

最后的關于fragment的fragment_blank.xml、BlankFragment.java、MyFragmentPagerAdapter.java均在上一章節中有，且完全一致，
