前言
問題描述: 基于 rk3399 linux SDK，音頻芯片rt5640 不能錄音，分享一下筆者的除錯記錄，
分析步驟

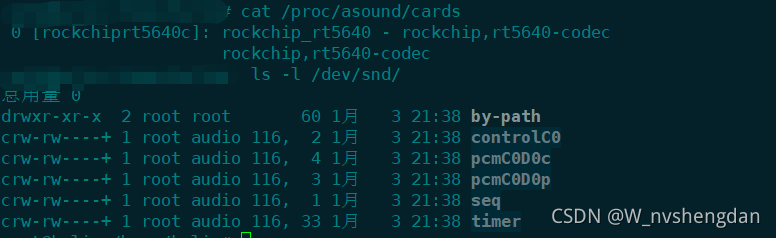

1. 通過如下命令確認聲卡是否注冊成功：
可以看出，聲卡已經注冊上了，
controlC0 --> 用于聲卡的控制，例如通道選擇，混音，麥克風的控制等
pcmC0D0c --〉 用于錄音的 pcm 設備
pcmC0D0p --〉 用于播放的 pcm 設備
聲卡注冊上之后，就開始除錯播放和錄音功能，rk3399 官方手冊檔案是基于android 除錯的，安卓上
常用的是tiny工具，就與alsa裁剪的，
linux 常用的音頻ALSA 開發工具 是alsa-utils ，
安裝即可 :dpkg -i alsa-utils_1.2.2-1kylin1rk1_arm64.deb
2. 驗證一下播放
在耳機中也能聽到聲音，播放沒啥問題，基于也說明了，音頻驅動iic ，i2s的問題不大，
接下來開始驗證錄音
3. 驗證一下錄音
再用上文的aplay 播放，發現放不出聲音，接下來開始分析錄音問題，

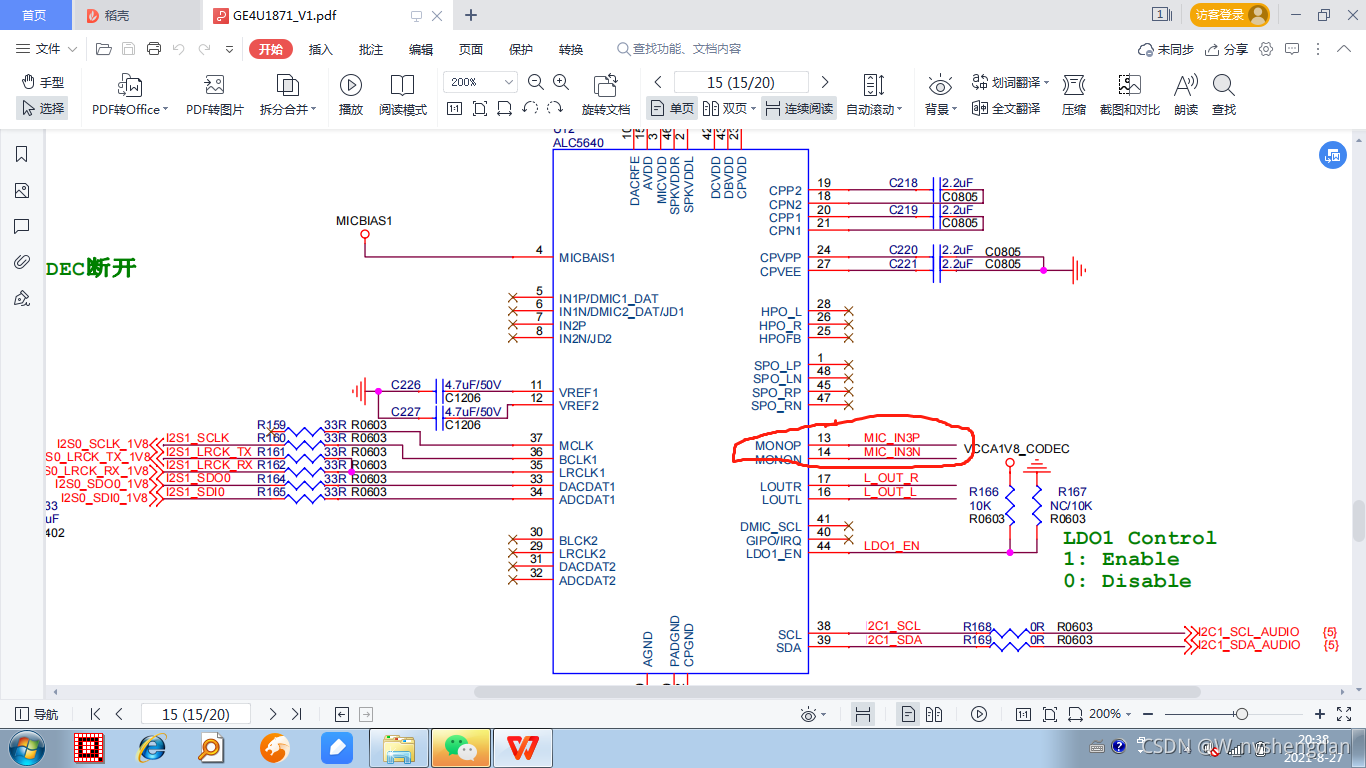

3.1 先打開 地板硬體原理圖，找到音頻芯片部分，
如圈出來的部分，原理圖上 看出重要的資訊：
1.麥克風 通過 MIC_IN3P 接到了Mono（單聲道），
2.與cpu通信用的是 i2s0.
3.播放接的是L_OUT,

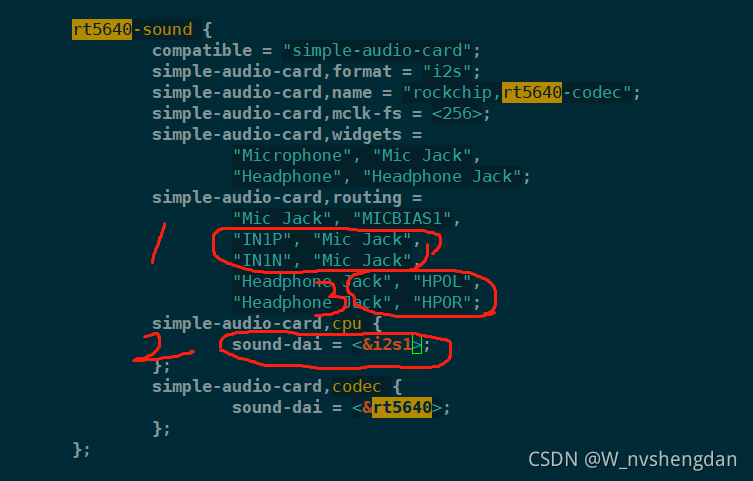

3.2 在檢查一下設備樹的配置：
手上的原始碼里 ，圖片圈出來的1 部分要改成IN3，
2 部分要改成 i2s0，

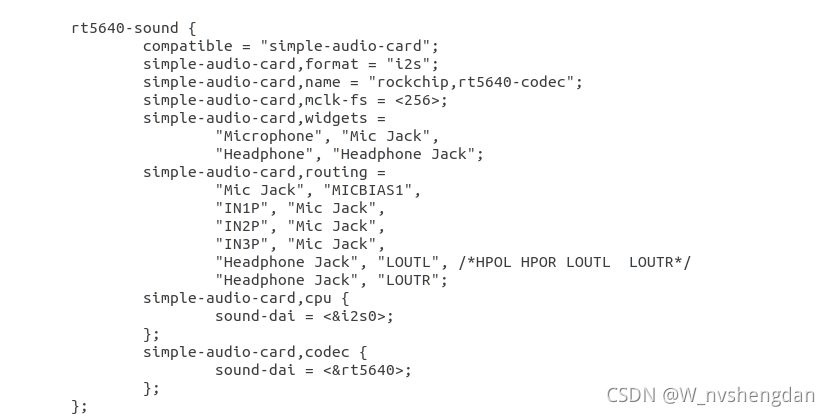

i2s 不對，板子里確能放音樂，有點不對勁，經過溝通，板子的內核是最新修改過的，已改成如下：
3.3 接下來大概率 就是音頻通路的配置問題了，接著說linux 下如何配錄音通路，

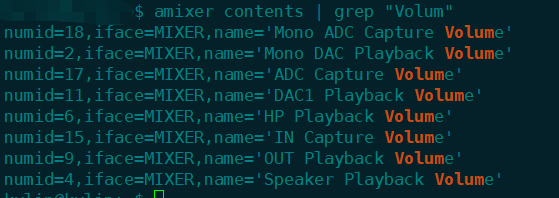

1.先通過 amixer contents 查看音頻介面

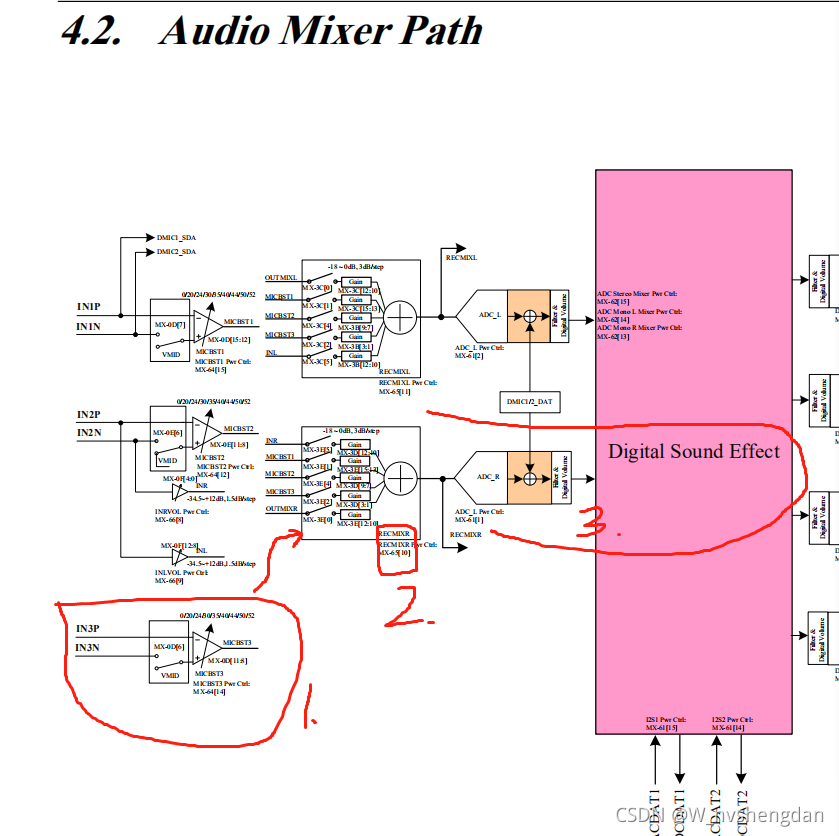

2…在打開rt5640 的datasheet，如下圖 Audio Mix Path
如上圖所示：從上文原理圖得知麥克風介入IN3P，在結合上圖中的1. 2. 部分，通過MICBST3 接入RECMIXR器件，
可以 得出 BST3 相關的介面 numid = 33，需要打開這個開關
至此，通路第一條命令 可以得出
amixer cset numid=33 1

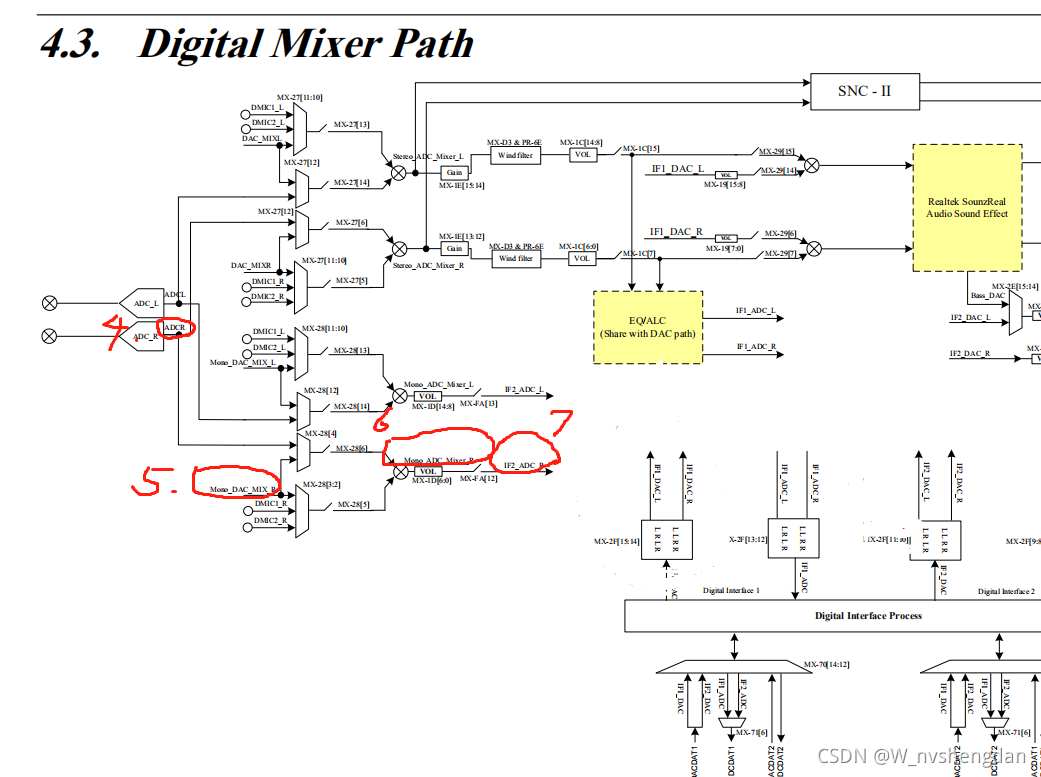

3.接著往下走 ，如下圖 Audio Mix Path中，圈出來的紅色標記3，接到到digital mixer path 部分
如下圖：
同理可以得出圖片4，5，6 ，7 的通路配置
amixer cset numid=41 1
amixer cset numid=42 1
amixer cset numid=49 1
amixer cset numid=23 1
接下來在設定一下錄音的音量
由于我們接的是mono，所以：
amixer cset numid=18 100 100
至此 錄音的通路就配置好了，由于硬體接的是Mono，所以不支持耳麥，需要找舊式的臺式機耳機測驗，這一點也是踩了坑才知道，
接著按上文的方法驗證錄音，錄音功能ok
結語
如果，此時錄音還有問題，就需要列印暫存器的值，量硬體波形等等方式，進一步排查，
如有不足之處歡迎您的批評指正！！
