Android Jetpack系列之MVVM使用及封裝-有解無憂

文章目錄

- Android開發架構
- - MVC
  - MVP
  - MVVM
  - - UI驅動 vs 資料驅動
- MVVM的具體實作
- - Jetpack MVVM
  - 使用舉例
  - 封裝
- 參考

Android開發架構

如果開發程序中大家各自為戰，沒有統一規范，久而久之，專案代碼會變得混亂且后續難以維護，當使用統一的架構模式后，有很多的好處，如：

統一開發規范，使得代碼整潔、規范，后續易于維護及擴展
提高開發效率(尤其在團隊人員較多時)
模塊單一職責，使得模塊專注自己內部(面向物件)，模塊間解耦

總之，開發架構是前人總結出來的一套行之有效的開發模式，目的是達到高內聚，低耦合的效果，使得專案代碼更健壯、易維護，

Android中常見的架構模式有MVC（Model-View-Controller）、MVP（Model-View-Presenter）、MVVM（Model-View-ViewModel），一起來看下各自的特點:

MVC

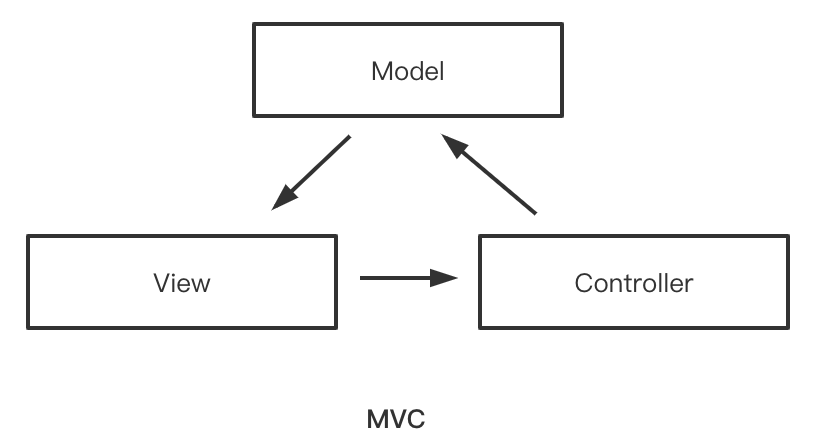

MVC（Model-View-Controller）是比較早期的架構模式，模式整體也比較簡單，

MVC模式將程式分成了三個部分：

Model模型層：業務相關的資料(如網路請求資料、本地資料庫資料等)及其對資料的處理
View視圖層：頁面視圖(通過XML布局撰寫視圖層)，負責接收用戶輸入、發起資料請求及展示結果頁面
Controller控制器層：M與V之間的橋梁，負責業務邏輯

MVC特點：

簡單易用：上圖表述了資料整個流程：View接收用戶操作，通過Controller去處理業務邏輯，并通過Model去獲取/更新資料，然后Model層又將最新的資料傳回View層進行頁面展示，
架構簡單的另一面往往是對應的副作用：由于XML布局能力弱，我們的View層的很多操作都是寫在Activity/Fragment中，同時，Controller、Model層的代碼也大都寫在Activity/Fragment中，這就會導致一個問題，當業務邏輯比較復雜時，Activity/Fragment中的代碼量會很大，其違背了類單一職責，不利于后續擴展及維護，尤其是后期你剛接手的專案，一個Activity/Fragment類中的代碼動輒上千行代碼，那感覺著實酸爽：

當然，如果業務很簡單，使用MVC模式還是一種不錯的選擇，

MVP

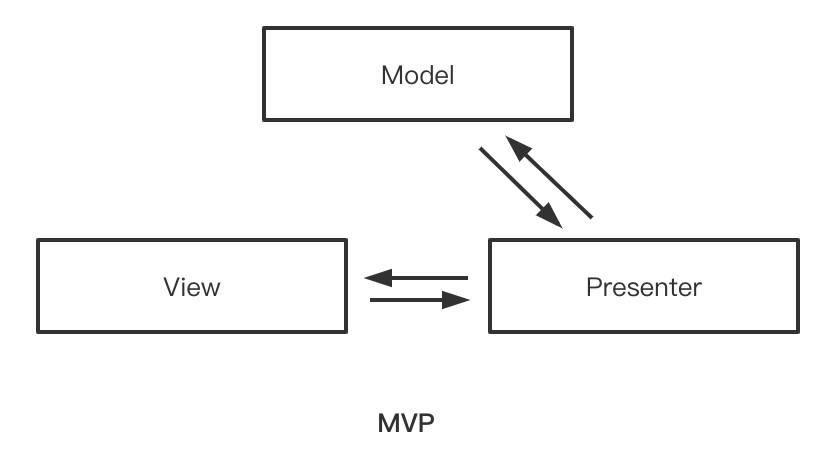

MVP（Model-View-Presenter），架構圖如下：

MVP各模塊職責如下：

Model模型：業務相關的資料(如網路請求資料、本地資料庫資料等)及其對資料的處理
View視圖：頁面視圖(Activity/Fragment)，負責接收用戶輸入、發起資料請求及展示結果頁面
Presenter：M與V之間的橋梁，負責業務邏輯

MVP特點：
View層接收用戶操作，并通過持有的Presenter去處理業務邏輯，請求資料；接著Presenter層通過Model去獲取資料，然后Model又將最新的資料傳回Presenter層，Presenter層又持有View層的參考，進而將資料傳給View層進行展示，

MVP相比MVC的幾處變化：

View層與Model層不再互動，而是通過Presenter去進行聯系
本質上MVP是面向介面編程，Model/View/Presenter每層的職責分工明確，當業務復雜時，整個流程邏輯也是很清晰的

當然，MVP也不是十全十美的，MVP本身也存在以下問題：

View層會抽象成IView介面，并在IView中宣告一些列View相關的方法；同樣的，Presenter會被抽象成IPresenter介面及其一些列方法，每當實作一個功能時，都需要撰寫多個介面及其對應的方法，實作起來相對比較繁瑣，而且每次有改動時，對應的介面方法也基本都會再去改動，
View層與Presenter層相互持有，當View層關閉時，由于Presenter層不是生命周期感知的，可能會導致記憶體泄漏甚至是崩潰，
ps：如果你的專案中使用了RxJava，可以使用 AutoDispose 自動解綁，

MVVM

MVVM（Model-View-ViewModel），架構圖如下：

MVVM各職責如下：

Model模型：業務相關的資料(如網路請求資料、本地資料庫資料等)及其對資料的處理
View視圖：頁面視圖(Activity/Fragment)，負責接收用戶輸入、發起資料請求及展示結果頁面
ViewModel：M與V之間的橋梁，負責業務邏輯

MVVM特點：

View層接收用戶操作，并通過持有的ViewModel去處理業務邏輯，請求資料；
ViewModel層通過Model去獲取資料，然后Model又將最新的資料傳回ViewModel層，到這里，ViewModel與Presenter所做的事基本是一樣的，但是ViewModel不會也不能持有View層的參考，而是View層會通過觀察者模式監聽ViewModel層的資料變化，當有新資料時，View層能自動收到新資料并重繪界面，

UI驅動 vs 資料驅動

MVP中，Presenter中需要持有View層的參考，當資料變化時，需要主動呼叫View層對應的方法將資料傳過去并進行UI重繪，這種可以認為是UI驅動；而MVVM中，ViewModel并不會持有View層的參考，View層會監聽資料變化，當ViewModel中有資料更新時，View層能直接拿到新資料并完成UI更新，這種可以認為是資料驅動，顯然，MVVM相比于MVP來說更加解耦，

MVVM的具體實作

上面介紹了MVC/MVP/MVVM的各自特點，其中MVC/MVP的具體使用方式，本文不再展開實作，接下來主要聊一下MVVM的使用及封裝，MVVM也是官方推薦的架構模式，

Jetpack MVVM

Jetpack是官方推出的一系列組件庫，使用組件庫開發有很多好處，如：

遵循最佳做法：采用最新的設計方法構建，具有向后兼容性，可以減少崩潰和記憶體泄漏
消除樣板代碼：開發者可以更好地專注業務邏輯
減少不一致：可以在各種Android版本中運行，兼容性更好，

為了實作上面的MVVM架構模式，Jetpack提供了多個組件來實作，具體來說有Lifecycle、LiveData、ViewModel(這里的ViewModel是MVVM中ViewModel層的具體實作)，其中Lifecycle負責生命周期相關；LiveData賦予類可觀察，同時還是生命周期感知的(內部使用了Lifecycle)；ViewModel旨在以注重生命周期的方式存盤和管理界面相關的資料，針對這幾個庫的詳細介紹及使用方式不再展開，有興趣的可以參見前面的文章：

Android Jetpack系列之Lifecycle
Android Jetpack系列之LiveData
Android Jetpack系列之ViewModel

通過這幾個庫，就可以實作MVVM了，官方也發布了MVVM的架構圖：

Jetpack MVVM架構圖.png

其中Activity/Fragment為View層，ViewModel+LiveData為ViewModel層，為了統一管理網路資料及本地資料資料，又引入了Repository中間管理層，本質上是為了更好地管理資料，為了簡單把他們統稱為Model層吧，

使用舉例

View層代碼：

//MvvmExampleActivity.kt
class MvvmExampleActivity : BaseActivity() {

    private val mTvContent: TextView by id(R.id.tv_content)
    private val mBtnQuest: Button by id(R.id.btn_request)
    private val mToolBar: Toolbar by id(R.id.toolbar)

    override fun getLayoutId(): Int {
        return R.layout.activity_wan_android
    }

    override fun initViews() {
        initToolBar(mToolBar, "Jetpack MVVM", true)
    }

    override fun init() {
        //獲取ViewModel實體，注意這里不能直接new，因為ViewModel的生命周期比Activity長
        mViewModel = ViewModelProvider(this).get(WanViewModel::class.java)

        mBtnQuest.setOnClickListener {
            //請求資料
            mViewModel.getWanInfo()
        }

        //ViewModel中的LiveData注冊觀察者并監聽資料變化
        mViewModel.mWanLiveData.observe(this) { list ->
            val builder = StringBuilder()
            for (index in list.indices) {
                //每條資料進行折行顯示
                if (index != list.size - 1) {
                    builder.append(list[index])
                    builder.append("\n\n")
                } else {
                    builder.append(list[index])
                }
            }
            mTvContent.text = builder.toString()
        }
    }
}

ViewModel層代碼：

//WanViewModel.kt
class WanViewModel : ViewModel() {
    //LiveData
    val mWanLiveData = MutableLiveData<List<WanModel>>()
    //loading
    val loadingLiveData = SingleLiveData<Boolean>()
    //例外
    val errorLiveData = SingleLiveData<String>()

    //Repository中間層 管理所有資料來源 包括本地的及網路的
    private val mWanRepo = WanRepository()

    fun getWanInfo(wanId: String = "") {
        //展示Loading
        loadingLiveData.postValue(true)
        viewModelScope.launch(Dispatchers.IO) {
            try {
                val result = mWanRepo.requestWanData(wanId)
                when (result.state) {
                    State.Success -> mWanLiveData.postValue(result.data)
                    State.Error -> errorLiveData.postValue(result.msg)
                }
            } catch (e: Exception) {
                error(e.message ?: "")
            } finally {
                loadingLiveData.postValue(false)
            }
        }
    }
}

Repository層(Model層)代碼：

class WanRepository {

    //請求網路資料
    suspend fun requestWanData(drinkId: String): BaseData<List<WanModel>> {
        val service = RetrofitUtil.getService(DrinkService::class.java)

        val baseData = service.getBanner()
        if (baseData.code == 0) {
            //正確
            baseData.state = State.Success
        } else {
            //錯誤
            baseData.state = State.Error
        }
        return baseData
    }
}

這里只通過Retrofit請求了網路資料玩Android 開放API，如果需要添加本地資料，只需要在方法里添加本地資料處理即可，即 Repository是資料的管理中間層，對資料進行統一管理，ViewModel層中不需要關心資料的來源，大家各司其職即可，符合單一職責，代碼可讀性更好，同時也更加解耦，在View層點擊按鈕請求資料，執行結果如下：

MVVM
以上就完成了一次網路請求，相比于MVP，MVVM既不用宣告多個介面及方法，同時ViewModel也不會像Presenter那樣去持有View層的參考，而是生命周期感知的，MVVM方式更加解耦，

封裝

上一節介紹了Jetpack MVVM的使用例子，可以看到有一些代碼邏輯是可以抽離出來封裝到公共部分的，那么本節就嘗試對其做一次封裝，

首先，請求資料時可能會展示Loading，請求完后可能是空資料、錯誤資料，對應下面的IStatusView介面宣告：

interface IStatusView {
    fun showEmptyView() //空視圖
    fun showErrorView(errMsg: String) //錯誤視圖
    fun showLoadingView(isShow: Boolean) //展示Loading視圖
}

因為ViewModel是在Activity中初始化的，所以可以封裝成一個Base類：

abstract class BaseMvvmActivity<VM : BaseViewModel> : BaseActivity(), IStatusView {

    protected lateinit var mViewModel: VM
    protected lateinit var mView: View
    private lateinit var mLoadingDialog: LoadingDialog

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        mLoadingDialog = LoadingDialog(this, false)
        mViewModel = getViewModel()!!
        init()
        registerEvent()
    }

    /**
     * 獲取ViewModel 子類可以復寫，自行初始化
     */
    protected open fun getViewModel(): VM? {
        //當前物件超類的Type
        val type = javaClass.genericSuperclass
        //ParameterizedType表示引數化的型別
        if (type != null && type is ParameterizedType) {
            //回傳此型別實際型別引數的Type物件陣列
            val actualTypeArguments = type.actualTypeArguments
            val tClass = actualTypeArguments[0]
            return ViewModelProvider(this).get(tClass as Class<VM>)
        }
        return null
    }

    override fun showLoadingView(isShow: Boolean) {
        if (isShow) {
            mLoadingDialog.showDialog(this, false)
        } else {
            mLoadingDialog.dismissDialog()
        }
    }

    override fun showEmptyView() {
       ......
    }

    //錯誤視圖 并且可以重試
    override fun showErrorView(errMsg: String) {
       .......
    }

    private fun registerEvent() {
       //接收錯誤資訊
       mViewModel.errorLiveData.observe(this) { errMsg ->
           showErrorView(errMsg)
       }
       //接收Loading資訊
       mViewModel.loadingLiveData.observe(this, { isShow ->
           showLoadingView(isShow)
       })
    }

    abstract fun init()
}

Base類中初始化ViewModel，還可以通過官方activity-ktx、fragment-ktx擴展庫，初始化方式：val model: VM by viewModels()，

子類中繼承如下：

class MvvmExampleActivity : BaseMvvmActivity<WanViewModel>() {

    private val mTvContent: TextView by id(R.id.tv_content)
    private val mBtnQuest: Button by id(R.id.btn_request)
    private val mToolBar: Toolbar by id(R.id.toolbar)

    override fun getLayoutId(): Int {
        return R.layout.activity_wan_android
    }

    override fun initViews() {
        initToolBar(mToolBar, "Jetpack MVVM", true)
    }

    override fun init() {
        mBtnQuest.setOnClickListener {
            //請求資料
            mViewModel.getWanInfo()
        }
        /**
         * 這里使用了擴展函式，等同于mViewModel.mWanLiveData.observe(this) {}
         */
        observe(mViewModel.mWanLiveData) { list ->
            val builder = StringBuilder()
            for (index in list.indices) {
                //每條資料進行折行顯示
                if (index != list.size - 1) {
                    builder.append(list[index])
                    builder.append("\n\n")
                } else {
                    builder.append(list[index])
                }
            }
            mTvContent.text = builder.toString()
        }
    }
}

我們把ViewModel的初始化放到了父類里進行，代碼看上去更簡單了，監聽資料變化mViewModel.mWanLiveData.observe(this) {} 方式改成observe(mViewModel.mWanLiveData) {}方式，少傳了一個LifecycleOwner，其實這是一個擴展函式，如下：

fun <T> LifecycleOwner.observe(liveData: LiveData<T>, observer: (t: T) -> Unit) {
    liveData.observe(this, { observer(it) })
}

ps：我們初始化View控制元件時，如 private val mBtnQuest: Button by id(R.id.btn_request)，依然使用了擴展函式，如下：

fun <T : View> Activity.id(id: Int) = lazy {
    findViewById<T>(id)
}

不用像寫java代碼中那樣時刻要想著判空，同時只會在使用時才會進行初始化，很實用！

說回來，接著是ViewModel層的封裝，BaseViewModel.kt：

abstract class BaseViewModel : ViewModel() {
    //loading
    val loadingLiveData = SingleLiveData<Boolean>()
    //例外
    val errorLiveData = SingleLiveData<String>()

    /**
     * @param request 正常邏輯
     * @param error 例外處理
     * @param showLoading 請求網路時是否展示Loading
     */
    fun launchRequest(
        showLoading: Boolean = true,
        error: suspend (String) -> Unit = { errMsg ->
            //默認例外處理，子類可以進行覆寫
            errorLiveData.postValue(errMsg)
        }, request: suspend () -> Unit
    ) {
        //是否展示Loading
        if (showLoading) {
            loadStart()
        }

        //使用viewModelScope.launch開啟協程
        viewModelScope.launch(Dispatchers.IO) {
            try {
                request()
            } catch (e: Exception) {
                error(e.message ?: "")
            } finally {
                if (showLoading) {
                    loadFinish()
                }
            }
        }
    }

    private fun loadStart() {
        loadingLiveData.postValue(true)
    }

    private fun loadFinish() {
        loadingLiveData.postValue(false)
    }
}

擴展一下：
1、上面執行網路請求時，使用viewModelScope.launch來啟動協程，引入方式：

implementation 'androidx.lifecycle:lifecycle-livedata-ktx:2.2.0'

這樣就可以直接在ViewModel中啟動協程并且當ViewModel生命周期結束時協程也會自動關閉，避免使用GlobalScope.launch { }或MainScope().launch { }還需自行關閉協程，
當然，如果是在Activity/Fragment、liveData中使用協程，也可以按需引入：

implementation 'androidx.lifecycle:lifecycle-runtime-ktx:2.2.0'
implementation 'androidx.lifecycle:lifecycle-livedata-ktx:2.2.0'

具體可以參見官方的將 Kotlin 協程與生命周期感知型組件一起使用這篇文章，

2、另外細心的讀者可能觀察到，上面我們的Loading、Error資訊監聽都是用的SingleLiveData，把這個類打代碼貼一下：

/**
 * 多個觀察者存在時，只有一個Observer能夠收到資料更新
 * https://github.com/android/architecture-samples/blob/dev-todo-mvvm-live/todoapp/app/src/main/java/com/example/android/architecture/blueprints/todoapp/SingleLiveEvent.java
 */
class SingleLiveData<T> : MutableLiveData<T>() {
    companion object {
        private const val TAG = "SingleLiveEvent"
    }
    private val mPending = AtomicBoolean(false)

    @MainThread
    override fun observe(owner: LifecycleOwner, observer: Observer<in T>) {
        if (hasActiveObservers()) {
            Log.w(TAG, "Multiple observers registered but only one will be notified of changes.")
        }
        // Observe the internal MutableLiveData
        super.observe(owner) { t ->
            //如果expect為true，那么將值update為false，方法整體回傳true，
            //即當前Observer能夠收到更新，后面如果還有訂閱者，不能再收到更新通知了
            if (mPending.compareAndSet(true, false)) {
                observer.onChanged(t)
            }
        }
    }

    override fun setValue(@Nullable value: T?) {
        //AtomicBoolean中設定的值設定為true
        mPending.set(true)
        super.setValue(value)
    }

    /**
     * Used for cases where T is Void, to make calls cleaner.
     */
    @MainThread
    fun call() {
        value = null
    }
}

可以看到SingleLiveData還是繼承自MutableLiveData，區別是當多個觀察者存在時，只有一個Observer能夠收到資料更新，本質上是在observe()時通過CAS加了限制，注釋已經很詳細了，不再贅述，

子類中繼承如下：

class WanViewModel : BaseViewModel() {
    //LiveData
    val mWanLiveData = MutableLiveData<List<WanModel>>()

    //Repository中間層 管理所有資料來源 包括本地的及網路的
    private val mWanRepo = WanRepository()

    fun getWanInfo(wanId: String = "") {
        launchRequest {
            val result = mWanRepo.requestWanData(wanId)
            when (result.state) {
                State.Success -> mWanLiveData.postValue(result.data)
                State.Error -> errorLiveData.postValue(result.msg)
            }
        }
    }
}

最后是對Model層的封裝，BaseRepository.kt：

open class BaseRepository {
    suspend fun <T : Any> executeRequest(
        block: suspend () -> BaseData<T>
    ): BaseData<T> {
        val baseData = block.invoke()
        if (baseData.code == 0) {
            //正確
            baseData.state = State.Success
        } else {
            //錯誤
            baseData.state = State.Error
        }
        return baseData
    }
}

資料基類BaseData.kt：

class BaseData<T> {
    @SerializedName("errorCode")
    var code = -1
    @SerializedName("errorMsg")
    var msg: String? = null
    var data: T? = null
    var state: State = State.Error
}

enum class State {
    Success, Error
}

子類中繼承如下：

class WanRepository : BaseRepository() {
    suspend fun requestWanData(drinkId: String): BaseData<List<WanModel>> {
        val service = RetrofitUtil.getService(DrinkService::class.java)
        return executeRequest {
            service.getBanner()
        }
    }
}

到此，基本上就完成了，代碼中有一些細節沒貼出來，完整代碼參見：Jetpack MVVM

參考

【1】Android應用架構指南
【2】https://www.php.cn/faq/417265.html
