Android R常見GC型別與問題案例

前言

Android系統的APP運行需要依賴ART虛擬機(Android Runtime)，ART虛擬機的主要作用是給APP的java代碼提供運行環境，其中編譯、執行、垃圾回收(GC)模塊是ART虛擬機的重中之重，GC使得java開發人員能專注于業務實作，而不用擔心記憶體泄漏，

此文章將簡要的向大家介紹ART虛擬機中Heap布局、常見GC型別和對應的問題案例，為大家分析優化應用提供一些思路，

本文基于的代碼和除錯手機系統為Android R(11)版本，

一、GC的相關配置

1. 記憶體回收器(回收演算法)、記憶體分配器

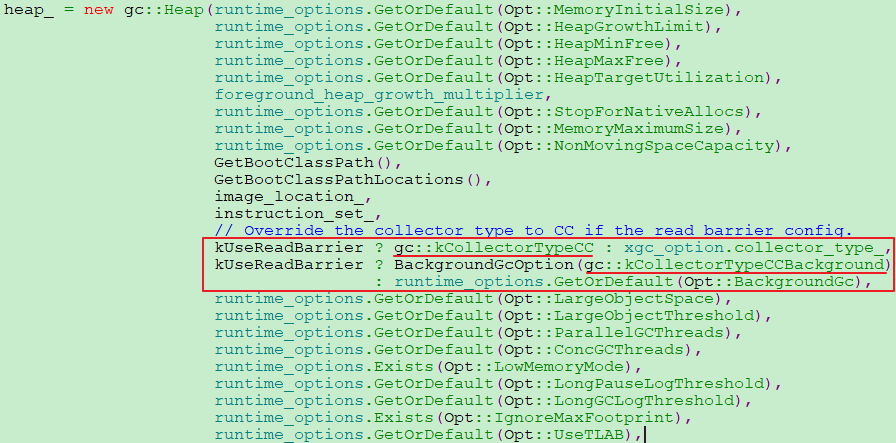

因為Android R支持讀屏障(kUseReadBarrier)，在虛擬機創建階段，記憶體回收器設定為：

*前臺回收器foreground_collector_type = kCollectorTypeCC

*后臺回收器background_collector_type = kCollectorTypeCCBackground

##對于CC(ConcurrentCopying)并發復制回收器而言，前后臺回收器只用于配置前后臺GC時的一些回收器引數，實質回收器只有一種即kCollectorTypeCC，一般當應用退到后臺，系統希望應用盡可能釋放UI相關的垃圾物件并最大程度的進行記憶體整理，

##讀屏障(kUseReadBarrier)有三種實作方式，涉及到記憶體回收演算法的底層實作邏輯，讀者可自行了解，本文不做闡述，

ART虛擬機創建時先確定記憶體回收器的型別，進而系結對應的記憶體分配器，因回收器已設定為CC(ConcurrentCopying)即并發復制回收器，則Heap記憶體的主要分配區域定為RegionSpace，RegionSpace由一個個256KB的Region組成，對應的RegionSpace記憶體分配器定為kAllocatorTypeRegion，

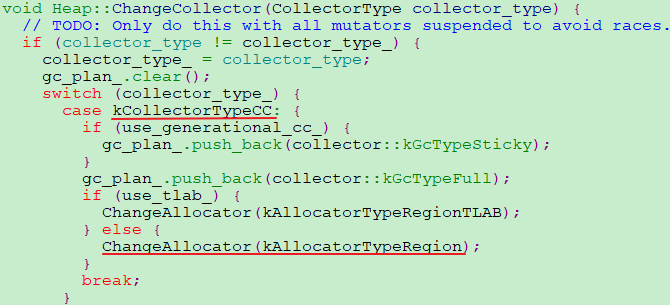

從下圖代碼中可知，并發復制回收若啟用分代GC，默認回收策略是Sticky即只回收上次GC后新生成的物件，若未啟用分代，默認回收策略是Full即掃描所有space包括zygoteSpace的物件做回收，Android R版已啟用分代，則默認策略模式是Sticky，

二、ART虛擬機Heap記憶體布局

1. 應用Heap布局示例

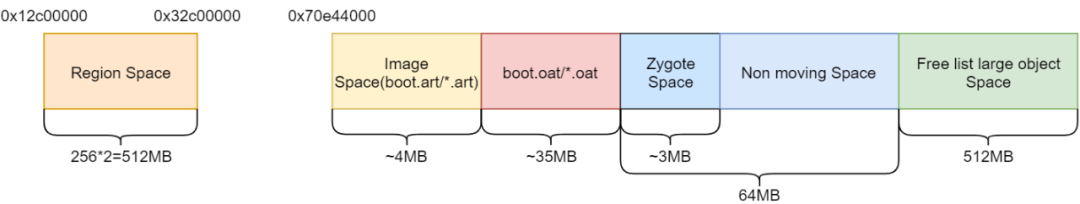

作者使用Android R版本手機，安裝HelloWorld應用查看行程map檔案，應用的Heap布局如下圖，

此手機Heap引數和應用large_heap配置如下，應用可用堆上限為256MB，

[dalvik.vm.heapgrowthlimit]: [256m]

[dalvik.vm.heapsize]: [512m]

android:largeHeap="false"

2. Space型別

（1）RegionSpace [512M]：

A) 虛擬地址起點為300MB(0x12c00000),可看到圖中和ImageSpace之間地址不連續，

B) 虛擬地址范圍：為支持堆完整復制，需要額外預留一倍空間，當行程啟動后BindApplication階段呼叫ClampGrowthLimit()將RegionSpace 虛擬地址空間size設定為兩倍的堆上限，

C) 記憶體分配：絕大多數的物件分配的區域，RegionSpace由256KB大小的Region組成，Region的分配演算法是最簡單的指標碰撞(BumpPointer)，

當一次分配請求到來，通過For回圈遍歷可用的Region，當已分配的Region數量已超過總數的一半，不允許再占用新的Region，只能依賴記憶體回收和整理來釋放記憶體用于分配，

D) 回收策略：當一個Region中存活物件占用大小超過75%時，此Region標記為kRegionTypeUnevacFromSpace，表示無需進行拷貝，否則將此Region中存活物件拷貝至標記成ToSpace的另一個Region中，拷貝完成后回收整個Region，立刻釋放256KB記憶體，

具體的演算法實作更加復雜，讀者可進一步了解CC演算法的實作，

（2） ImageSpace [4M]:

A) Zygote行程創建時，根據boot.art檔案ImageHeader結構體中指定的映射地址(0x70e44000)，創建ImageSpace，將boot.art記憶體鏡像檔案映射到行程的虛擬地址空間，

B) ImageSpace不支持分配物件，也無需回收，

C) ImageSpace創建后同步映射boot.oat檔案到ImageSpace地址后面，

D) ImageSpace中映射的.art檔案可能有多個，比如boot-core-libart.art/boot-okhttp.art，boot.oat區域亦然，

（3）ZygoteSpace [3M]:

A）包含Zygote行程從創建到第一次Fork前所有存活的物件，當Fork新行程時無需再單獨映射或創建必需的物件，直接復用Zygote行程的資料，加快行程創建，

B）創建程序：

1 Zygote行程創建Heap時，申請一塊DlmallocSpace型別的64MB地址空間，命名為“zygote/non moving space”，

2 Zygote行程此時可在“zygote/non moving space”和RegionSpace中分配物件，

3 當Fork SystemServer時，Zygote行程進行一次Full GC并Trim裁剪記憶體，將回收后的記憶體還給系統，再將RegionSpace中存活物件復制到“zygote/non moving space”，將兩部分的存活物件進行一次壓縮，整個64MB空間一拆為二，壓縮后保留Zygote行程所有存活物件的Space命名為“zygote space”，剩余的空閑記憶體命名為“non moving space”，

C）一拆為二后，新的“zygote space”不再支持記憶體分配與釋放，

（4）Non moving space [61M]:

A) 分配演算法：Dlmalloc，

B) 存放AllocNonMovableObject分配的obj，主要是類加載程序創建的類物件（Class）、類方法物件（ArtMethod)、類成員變數物件（ArtField），

C) 創建程序見2.2.3，

（5） LOS-LargeObjectSpace [512M]:

A) LOS有兩種實作型別(free list\mmap),Android R默認實作為free list形式，以Heap size(capacity_)作為引數呼叫FreeListSpace::Create()介面創建，

B) 單次分配超過12KB的String和基礎型別的陣列如int[]，在LOS中分配，

三、GC的常見型別

1. GC流程簡介

GC相關博客文章已經浩如煙海，推薦讀者閱讀鄧凡平老師的《深入理解Android:java虛擬機ART》、周志明老師的《深入理解java虛擬機》和網上的博客例如羅升陽、蘆航等，本文不做鋪陳，

2. GC型別與案例

為了反映不同場景下的GC，作者使用GC對應用狀態的影響和gc_cause(觸發原因)來做區分，能夠更好的闡述GC不同型別之間的異同，

基于GC對應用狀態的影響將GC初步分為兩類，并發類和阻塞類，并發類GC指GC在GC回收執行緒(HeapTaskDaemon)執行，阻塞類GC在行程的作業執行緒執行，

再根據gc_cause具體分為Background GC\Native GC\CollectorTransition GC\Alloc GC\Explicit GC，

（1） 并發類GC

并發類GC因為運行在HeapTaskDaemon執行緒中，對應用的狀態影響較小，一般情況下對于用戶體驗和應用邏輯是透明的，并發類GC對于記憶體回收具有至關重要的作用，減少系統處于低記憶體和大量記憶體碎片的情況，對于如今的手機SOC算力和配置來說，CPU能力比較富余，而記憶體不太富余，應當在合適的時機多執行并發類GC，

但是在一些特殊場景如某些特殊應用、低端手機中，因并發類GC帶來的卡頓、高負載、功耗問題也很常見，主要的影響有以下幾類，

(A) HeapTaskDaemon運行GC時，CC演算法需要很強算力，容易搶占CPU大核\超大核資源，導致應用UI繪制相關執行緒task無法及時被CPU調度或UI繪制相關執行緒被擠在小核中無法在一個Vsync周期完成繪制與渲染，進而引起卡頓不流暢，

(B) 后臺駐留應用多，且后臺活動頻繁時，多個后臺HeapTaskDaemon占用多個CPU核，加重負載情況，引起整機高負載，在整機高負載下各行程的執行緒存在各種Runnable和Uninterruptable sleep（D）狀態，各種SystemServer等鎖、ANR、IOwait、BlockMsg情形接踵而至,卡頓也就逃不掉了，

(C) CC回收演算法STW(stop the world)時間即pause time已經非常低，但是依然存在一些場景下，因CC演算法某些階段需要STW(比如ReclaimPhase階段需要LockHeap鎖堆，鎖堆會STW)，造成行程除HeapTaskDaemon外的其他執行緒都處于Sleeping狀態，特殊應用可能出現STW時間達到幾十ms級別以上，會導致卡頓問題，見3.2.1.1.1點，

(D) Blocking GC導致丟幀，例如主執行緒呼叫System.gc()進行一次顯示GC，因ART虛擬機一次只能發起一次GC，若此時有其他GC在運行，需等待此次GC完成，主執行緒一直等待導致丟幀卡頓，

(E) 特殊應用在用戶操作時臨時物件分配記憶體過多，HeapTaskDaemon持續進行GC，GC頻繁導致場景功耗電流很高，影響續航與發熱，

① Background GC/Bg GC

此類為最常見的GC型別，大致90%以上的GC都是此型別，

(A) 觸發邏輯：ART 中heap.cc維護一個Background GC水位值(concurrent_start_bytes_),此水位值由以下因素(multiplier\maxfree\minfree\utilization\gctype)共同影響，在每次GC完成后，呼叫GrowForUtilization()介面計算Background GC水位值，

GC水位計算比較簡單，讀者可百度GC觸發時機相關文章，本文不再鋪陳，

在每次物件分配后，判斷已分配java堆大小和水位的對比，若超水位立刻觸發Background GC，

(B) 作用：時刻追蹤java堆大小，避免垃圾物件過多，及時回收記憶體，減少不必要的記憶體消耗，

1） 案例1【前臺應用Bg GC頻繁，引起主觀滑動卡頓，頓挫感明顯】

應用：新浪新聞V7.63.1

場景：視頻>>小視頻>>短視頻展示頁，上下滑動，明顯卡頓

systrace情形：HeapSize呈鋸齒狀，HeapTaskDaemon中GC頻繁，Sticky/Full GC互相交替運行，

卡頓根因：滑動程序此應用臨時物件占用記憶體過多，堆Heap size上升迅速，達到GC水位線，觸發Bg GC，GC回收ReclaimPhase階段lock heap鎖堆各執行緒被pause，主執行緒Sleeping耗時過長丟幀卡頓，

優化方向：應用記憶體使用不合理，反饋應用優化，

2） 案例2【后臺應用Bg GC頻繁，引起整機高負載，引起前臺應用卡頓】

場景：后臺駐留20-30個應用，壓力測驗應用啟動和關閉時桌面影片流暢性

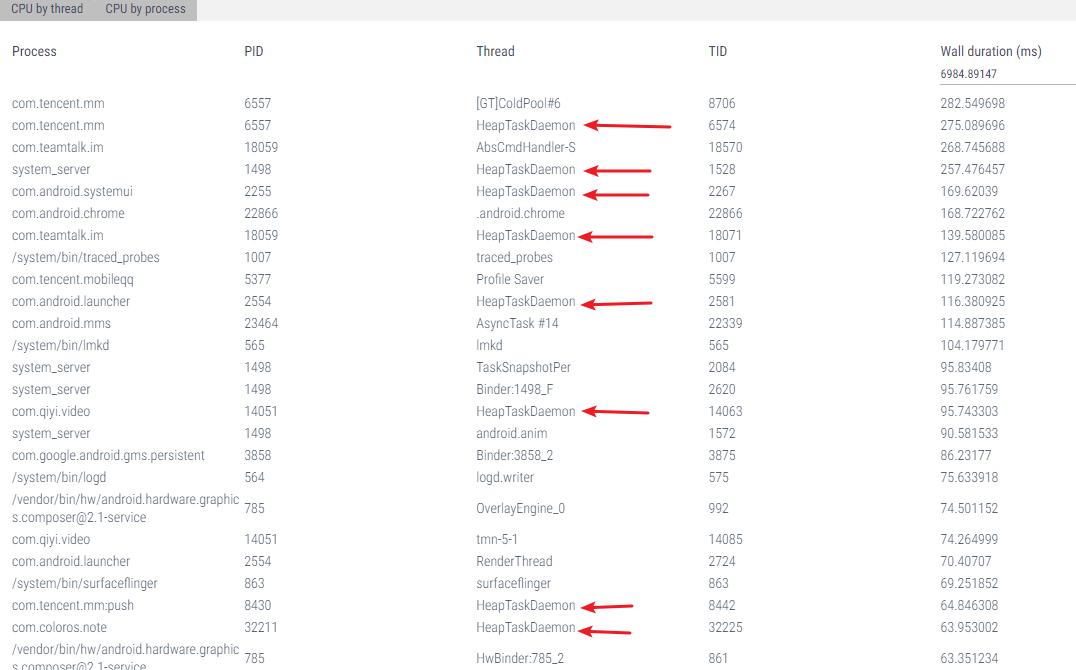

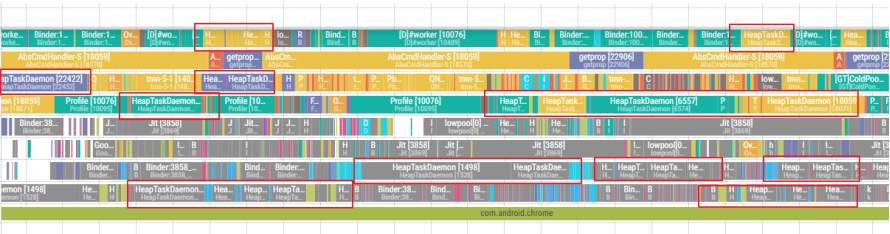

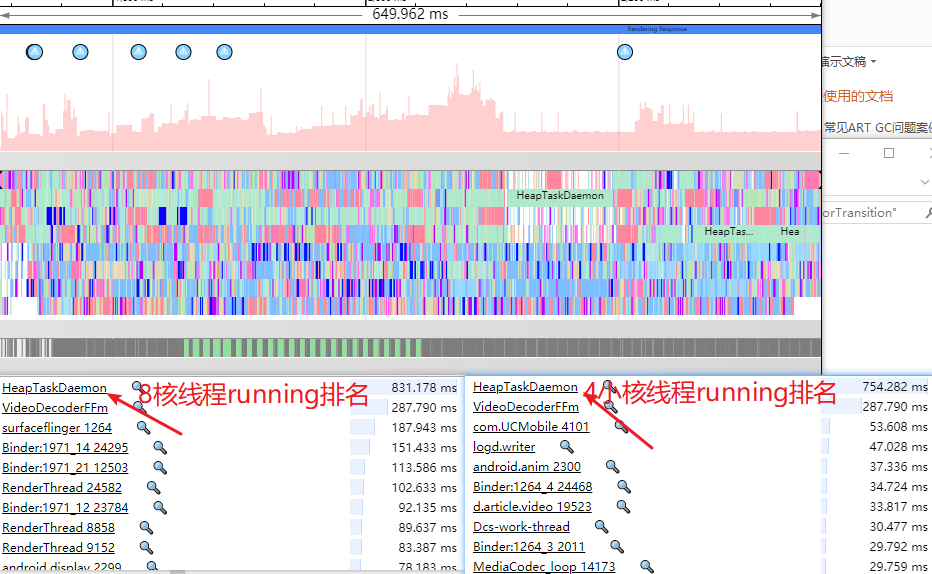

Systrace情形：后臺應用活動頻繁，多個行程HeapTaskDaemon行程占用卡頓時間段內30-50% CPU資源，

卡頓根因：后臺應用活動頻繁，引起整機高負載，引起前臺應用的UI相關執行緒資源調度不及時，

優化方向：1 排查后臺管控策略，加強管控能力 2 緩解方案：減少高負載時Bg GC,優化HeapTaskDaemon調度

② Native GC/NativeAlloc GC

ART可以管理一些特定的Native記憶體，某些java類(如Bitmap)使用NativeAllocationRegistry類申請和釋放Native記憶體時會同步告知ART，ART可監控此類由java物件參考的Native物件記憶體，

此類參考模式就像“提線木偶”，java物件參考Native物件，java物件記憶體占用很小，大頭在Native物件，在ART回收java物件時，此java物件已設定死亡回呼會主動釋放參考的Native記憶體，

基于此原理ART虛擬機可間接管理一部分Native記憶體，

##注意，開發人員在C++\C代碼中malloc\mmap分配的Native記憶體，無法被ART管理，此部分記憶體使用沒有上限，只能依靠LMKD或虛擬地址空間耗盡OOM，行程死亡后回收，

(A) 觸發邏輯：

1 單次超過300KB的Native記憶體分配，觸發Native已分配記憶體和Native GC水位檢查，超過則進行一次NativeGC，

2 每32次小于300KB的Native記憶體分配，觸發一次檢查，超過Native GC水位進行一次NativeGC，

(B) 與Background GC異同點：GC代碼流程完全一樣，主要為觸發原因不同，Bg GC回收Bitmap，也會自動釋放Bitmap關聯的Native記憶體，

③ 案例1【Native GC頻繁引起特定場景高負載】

場景：應用內退出到桌面、特定應用(如相機、相冊)冷熱啟動

Systrace表現：應用行程HeapTaskDaemon執行緒運行gc_cause為NativeAlloc的GC，增加系統負載，

優化方向：simplePerf確認觸發堆疊，推動優化，若為超過300KB的NativeGC，強烈建議優化掉，減少必現的GC，

④ CollectorTransition GC

此類GC發生在應用processState在IMPORTANT_FOREGROUND(6)狀態上下切換時，processState<=6代表應用可被感知，>6代表應用活動不被感知，ART中只關心是否能被感知，進而調整一些GC的引數，在ART設計中，應用processState>6時，代表應用退入后臺用戶無法感知(STW時間不關心)，此時應進行記憶體回收和整理，減少記憶體碎片，提升記憶體利用率，CollectorTransition GC就是起此作用，

(A) 觸發邏輯：應用退入后臺即processState>6，代表用戶無法感知此應用，請求一次delay 5s的并發GC，gc_cause為kGcCauseCollectorTransition，

(B) 與Background GC異同點：GC邏輯流程一致，但是CC回收器對Explicit GC和CollectorTransition GC會進行最大程度的記憶體整理，所有region會被拷貝至tospace，不受75%比例的限制，存活物件整理到新的region中，

⑤ 案例1【CollectorTransition GC頻繁引起應用退出影片卡頓】

應用：騰訊視頻

場景：后臺駐留20-30個應用，壓力測驗應用開啟與關閉時的流暢性

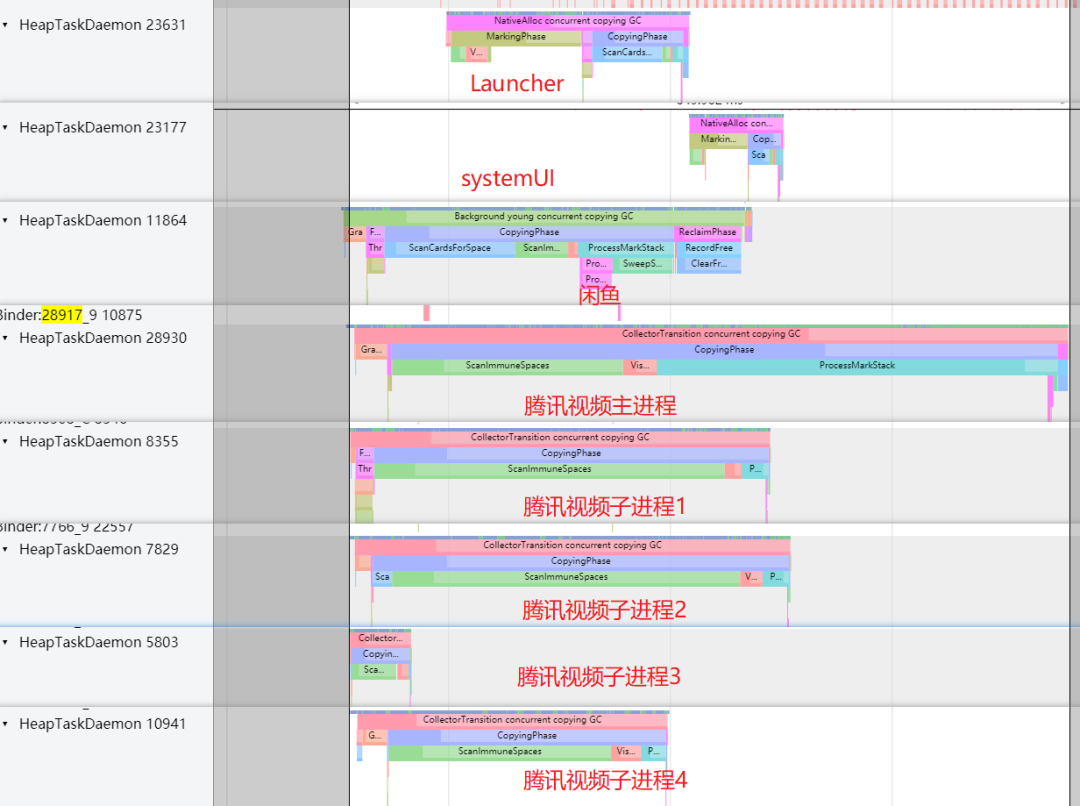

Systrace表現：桌面啟動應用時影片不流暢，整機負載偏高，Heaptaskdaemon為負載TOP1，主要占據4個小核，

卡頓根因：GC負載主因是騰訊視頻退后臺，延遲5S后觸發CollectorTransition型別的GC，且騰訊視頻同個UID下5個行程同步觸發，剛好遇上桌面啟動應用程序，另外其他應用的GC也有一定負載影響，

優化方向：1 加強后臺行程管控（退后臺快速凍結，限制資源使用等）2 保證記憶體壓縮效果情況下減少CollectorTransition GC，

（2） 阻塞類GC

作者將運行在作業執行緒中的GC歸類為阻塞類GC，主要有兩類：Alloc GC和Explicit GC，阻塞類GC會Block作業執行緒，可能出現GC耗時過長，導致行程出現操作卡頓、ANR、卡死等情況發生，在應用設計中，應盡可能避免此類GC，

Alloc GC常見于行程heap size觸頂即達到堆上限，無法再繼續分配物件，將發起一次或多次GC回收記憶體再嘗試分配，若依然分配失敗，會觸發OOM行程死亡，

Explicit GC常見于兩種情況，1 應用代碼中主動呼叫Runtime.gc()\System.gc()，主要見于APP覆寫onTrimMemory()介面，2 SystemServer\系統應用\adb除錯等行程給對應行程發送kill -10產生SIGUSER1的signal，此行程的SignalCatcher執行緒捕獲signal后執行一次Explicit GC，

阻塞類GC主要影響有以下幾點：

(A) 阻塞作業執行緒運行，GC耗時普遍在50ms-200ms間甚至更長，APP邏輯運行時間增加，可能引起卡頓問題，

(B) 應用主動頻繁呼叫Explicit GC，可能出現回收效果甚微，但增加大量無效負載，引起功耗增加，續航減少，手機發熱等問題，

(C) 在行程heap size快要觸頂達到堆上限時，一般是記憶體泄漏場景，此時各作業執行緒和HeaptaskDaemon都在發起各種GC，各類GC互相Block等鎖，導致應用卡死，頭部TOP應用比較常見，

① Alloc GC

從專案經驗看，因為最近幾年的Android版本都使用CC回收器，RegionSpace的limit已經設定成堆上限值，出現Alloc GC即可代表heap size接近觸頂快到達堆上限，幾乎無法回收出記憶體，

絕大部分都是應用出現記憶體泄漏，此時多次Alloc GC也釋放不出記憶體，出現各種Block等鎖，應用卡死，擠牙膏擠不出，或者只能擠一點點，等待此行程的要不卡死要不就是OOM，

以下兩個案例介紹這種情形，

1） 案例1【Alloc GC頻繁引起應用操作卡頓】

應用：內部測驗工具

場景：測驗工具持續壓力使用，應用長時間卡頓定屏

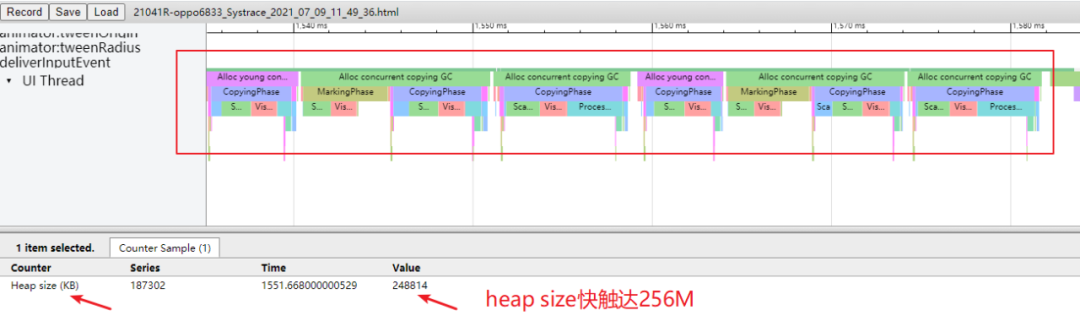

Systrace表現：如下圖，heapsize已經達到242M，此時分配大記憶體物件失敗，主執行緒觸發多次Alloc GC，因記憶體泄漏，并未回收出記憶體，應用馬上出現OOM閃退，

卡頓根因：應用記憶體泄漏，

優化方向：1 解決記憶體泄漏點 2 若應用必須占用大量記憶體，可配置android:largeHeap="true" 3 fork新行程實作功能，避免單個行程heap size過高

2） 案例2【Block GC頻繁引起應用卡死】

應用：抖音

場景：長時間壓力測驗抖音視頻切換

問題特征：

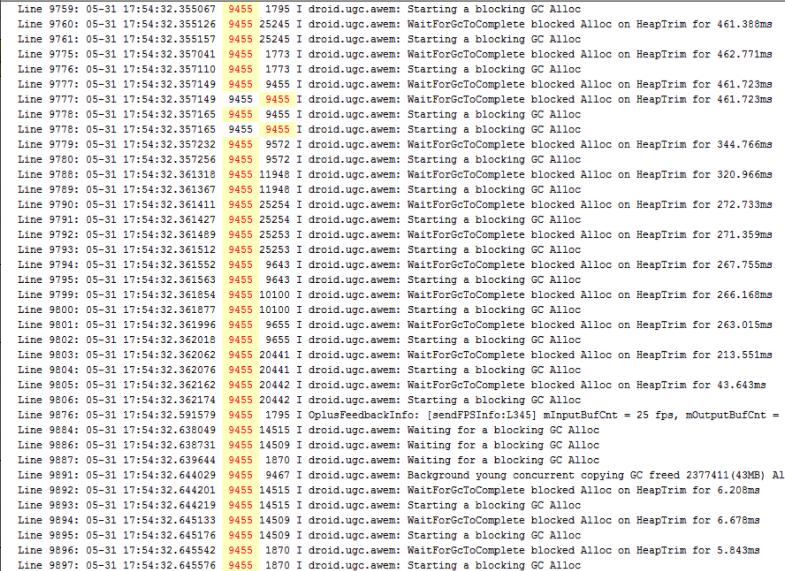

1 Log：卡死期間一直列印Starting a blocking GC xx和WaitForGcToComplete blocked xx on xx for xxms

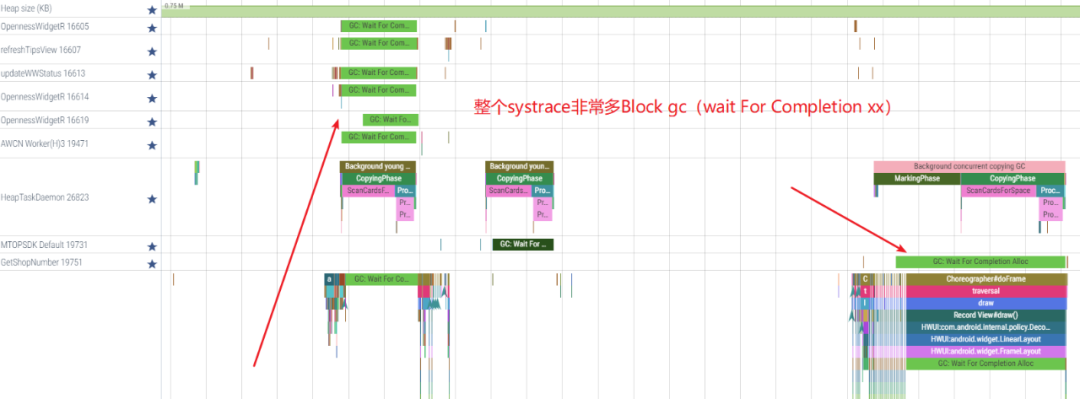

2 Systrace：Heap size觸頂，且各執行緒有很多TAG（GC:Wait For Completion xx）

3 Meminfo：行程此時記憶體占用2G以上

卡死根因：抖音記憶體泄漏，各作業執行緒發起Alloc GC,但HeapTaskDaemon正在運行GC，各作業執行緒等鎖Sleeping，造成卡死，

優化方向：推動應用優化記憶體泄漏(已反饋，新版本已優化)

② Explicit GC/顯式GC/強制GC/

見3.2.2阻塞類GC的闡述，此類GC多見于應用主動呼叫Runtime.gc()\System.gc()，以下兩個案例分別為OnTrimMemory呼叫顯式GC和作業執行緒中主動呼叫顯式GC，

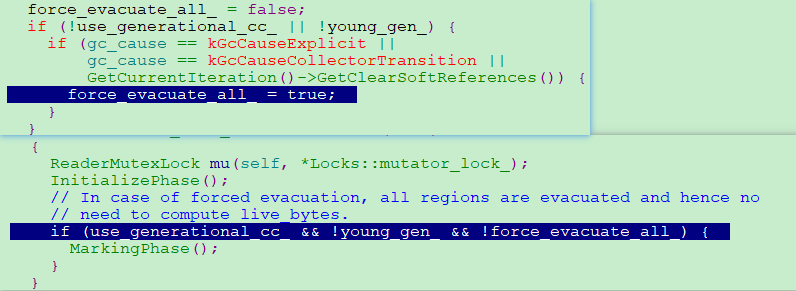

##Explicit GC和CollectorTransition GC一樣，沒有MakingPhase階段，因為系統設定兩種GC都會做最大力度的記憶體整理，所有region的存活物件都會被拷貝，不受75%存活量占比限制，

1）案例1【OnTrimMemory 中Explicit GC頻繁引起應用卡頓】

應用：平行空間、bima+

場景：后臺駐留35應用，自動化用例運行24小時，檢查各行程丟幀與系統各指標

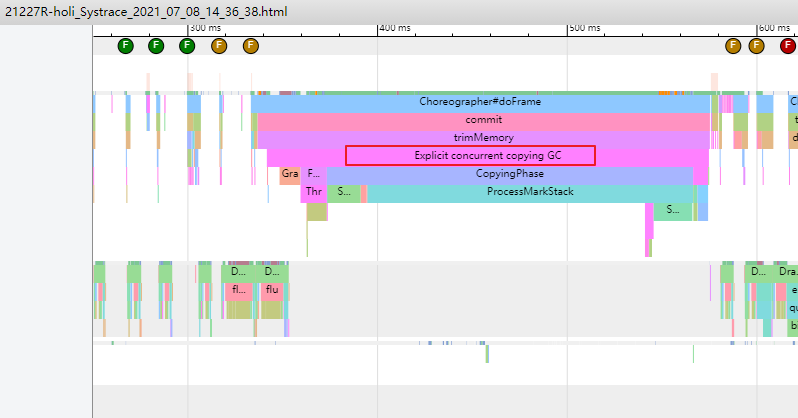

特征: systrace檔案中發現doFrame的commit callback中執行trimMemory，執行一次concurrent copying GC，導致此次doFrame耗時過長，丟幀卡頓，

根因: 系統低記憶體觸發OnTrimMemory回呼，應用在OnTrimMemory中直接呼叫顯式GC介面，

優化方向：1 系統分析優化低記憶體場景 2 應用實作OnTrimMemory因根據trimLevel和自身應用狀態，根據情況按需呼叫顯式GC介面，并且呼叫操作在子執行緒中實作，

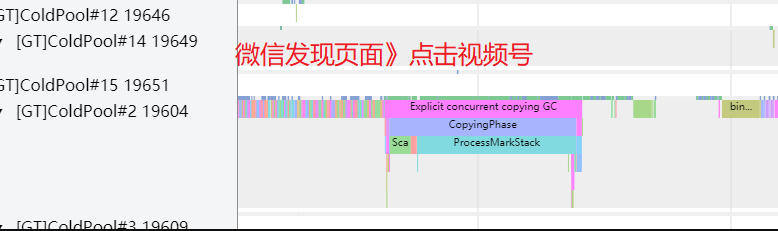

2） 案例2【微信視頻號/視頻直播頁面Explicit GC頻繁】

應用：微信 V8.0.11

場景：

1 發現》直播和附近》直播》任意打開一個直播》上下滑動切換，必現一次顯式GC

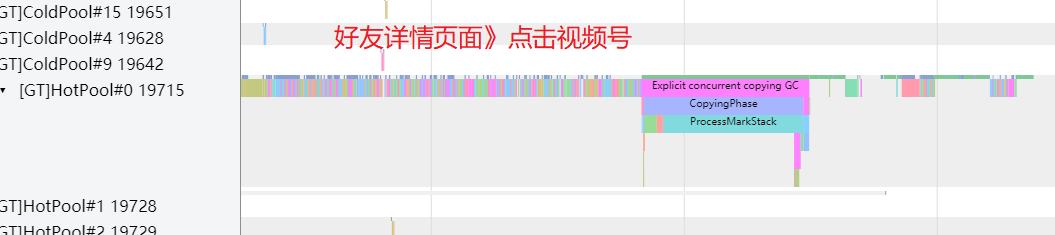

2 發現》點擊視頻號，必現一次顯式GC

3 點擊好友頭像》進入好友詳情頁，點擊好友的視頻號，必現一次顯式GC

優化方向：google已明確不建議應用呼叫顯式GC來回收記憶體，Bg GC已經可以很好的回收垃圾物件，應用邏輯必現的顯式GC，應優化記憶體分配邏輯，去除顯式GC呼叫，減少無效負載，

當前此問題正和微信對接中，

四、總結

本文從Android R版本GC相關配置為入口，以HelloWorld應用為例介紹Heap布局，能夠讓讀者對Android R版本java記憶體分配和管理有一個概念認識，緊接著以實際GC型別和案例，介紹各種不同gc cause GC的觸發邏輯和影響，為系統開發人員和APP客戶端開發人員提供專案GC問題優化思路，

參考資料

1) Android R原始碼

2) 《深入理解android java虛擬機art-鄧凡平》

3) 老羅的Android之旅-https://blog.csdn.net/Luoshengyang?t=1&type=blog

4) ART的堆記憶體布局-https://www.cnblogs.com/YYPapa/p/6851299.html

5) ART虛擬機 | 如何讓GC同步回收native記憶體-https://juejin.cn/post/6894153239907237902

6）Android GC 簡史-https://juejin.cn/post/6966205309782065159
