ELF檔案格式查看工具
和PE檔案類似，比PE檔案簡單，我們可以用NDK中提供的一個工具readelf去查看ELF檔案主要表資訊
目錄：
D:\Android\sdk\ndk-bundle\toolchains\x86-4.9\prebuilt\windows-x86_64\bin
[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-1s7iWskx-1633180160882)(020 Android之so檔案動態除錯.assets/1632204382649.png)]
常見命令：
-h 查看頭檔案
-S 查看Section header Table
-l 查看程式頭表Program Header Table
-s 查看符號表
-d 查看動態加載資訊

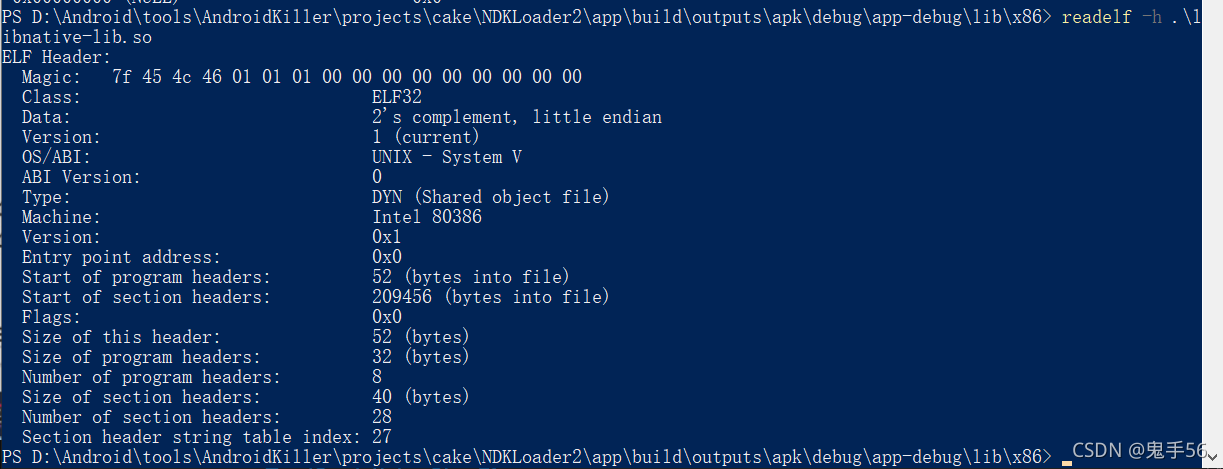

查看頭資訊

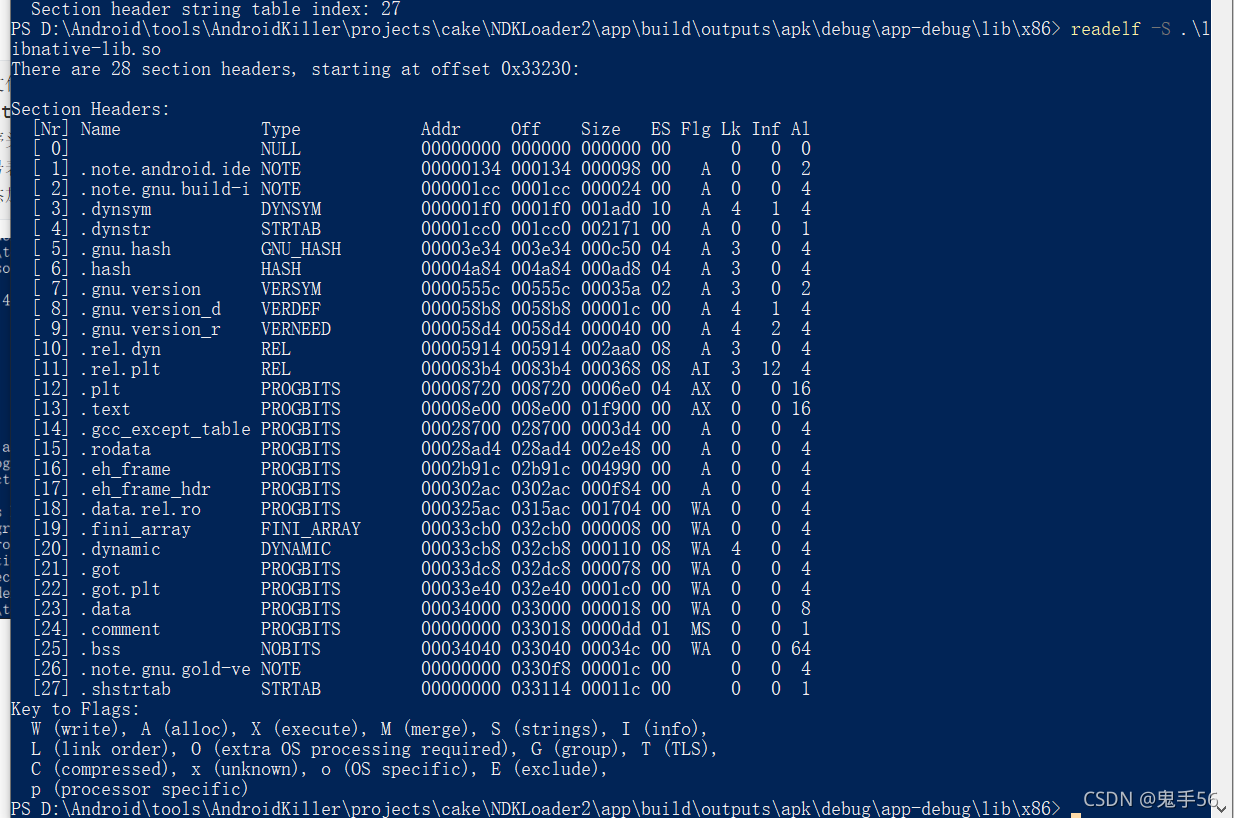

查看區段資訊
so檔案加載時的函式執行順序
想要除錯so檔案，首先需要弄清楚so檔案加載時的函式執行順序，先看下面的代碼
extern "C" void _init(void){
__android_log_print(ANDROID_LOG_DEBUG,"init","_init");
}
void __attribute__((constructor)) init1(void){
__android_log_print(ANDROID_LOG_DEBUG,"init","init1");
}
void __attribute__((constructor)) init2(void){
__android_log_print(ANDROID_LOG_DEBUG,"init","init2");
}
void __attribute__((constructor)) init3(void){
__android_log_print(ANDROID_LOG_DEBUG,"init","init3");
}
extern "C"
JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM* vm,void *reseverd){
__android_log_print(ANDROID_LOG_DEBUG,"init","JNI_Onload");
JNIEnv* env;
jint ret=vm->GetEnv((void **)&env,JNI_VERSION_1_6);
if (ret!=JNI_OK){
return 0;
}
return JNI_VERSION_1_6;
}

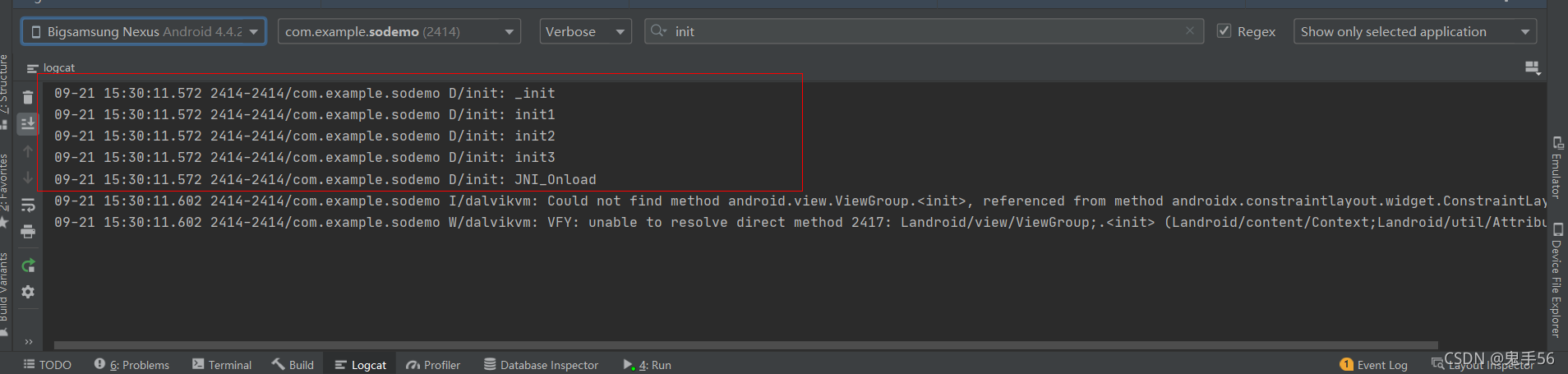

接著執行代碼
so檔案第一個執行的函式是**_init函式，接著執行的是init陣列中的函式，分別是init1，init2和init3，這個陣列中的函式可以自定義，只需要符合對應的格式即可，最后再執行JNI_OnLoad**
**so檔案分析流程：**當我們分析so檔案時，首先需要分析_init函式，接著分析init_array陣列，最后分析JNI_OnLoad函式

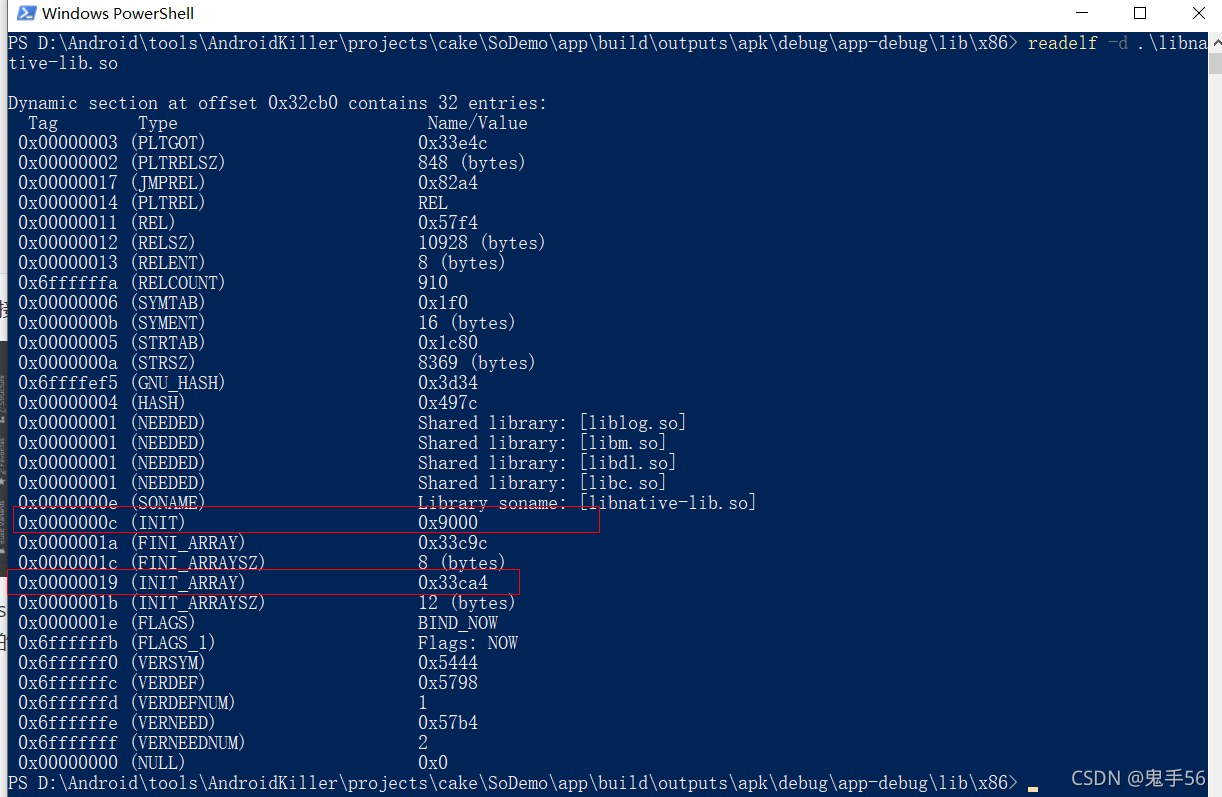

接著我們用readelf工具查看動態加載資訊，可以看到init和init_array的地址

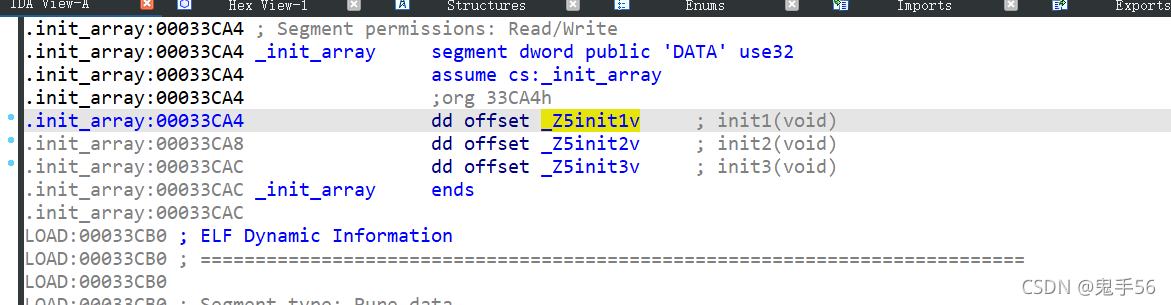

接著用IDA跳轉到init_arrray的地址，可以找到三個init函式，
so檔案動態除錯
- 上傳IDA除錯服務端

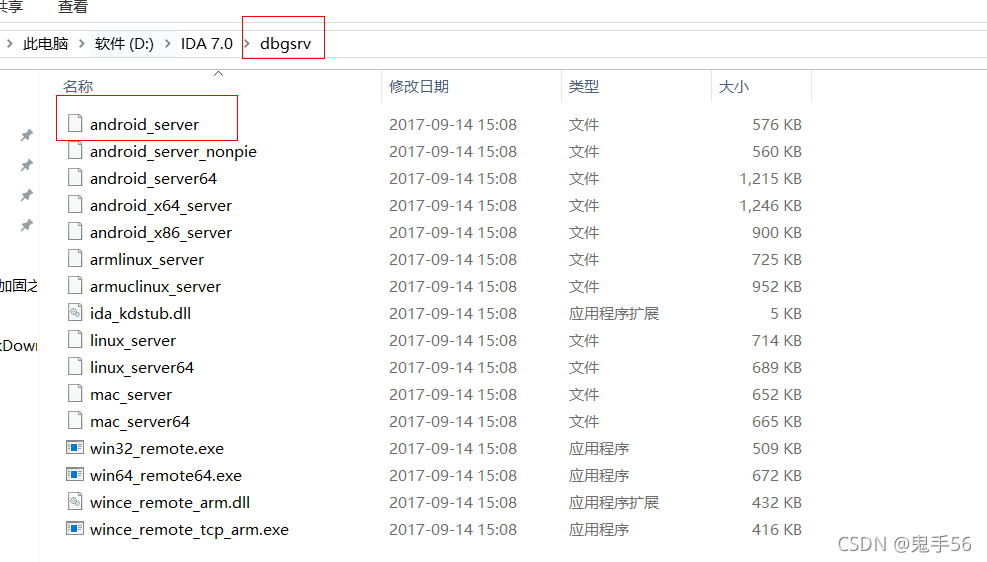

將IDA目錄下的android_server上傳到android機器中(注意android_server需要和目標系統架構和位數一致)
adb push .\android_server /data/local/tmp/ands
修改檔案權限
接著測驗運行
[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-CzT5wPlV-1633180160896)(020 Android之so檔案動態除錯.assets/1632212563278.png)]
這里提示當前正在監聽23946埠，這個是IDA服務默認監聽的埠
用-p引數可以指定埠
- 以除錯方式啟動apk
adb shell am start -D -n 包名/入口類名
以除錯方式啟動行程后

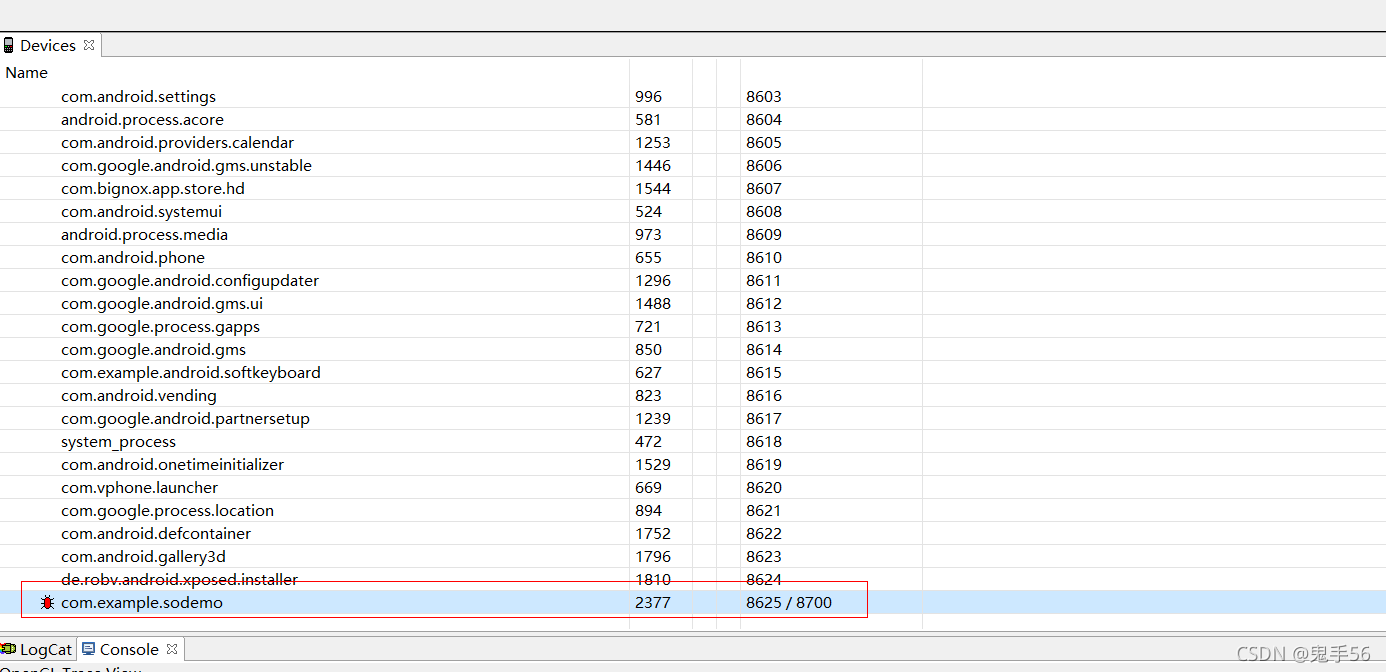

在monitor可以看到一個紅色的小蟲
- 設定埠轉發
adb forward tcp:23456 tcp:23456
埠號要和啟動service時監聽的埠一致

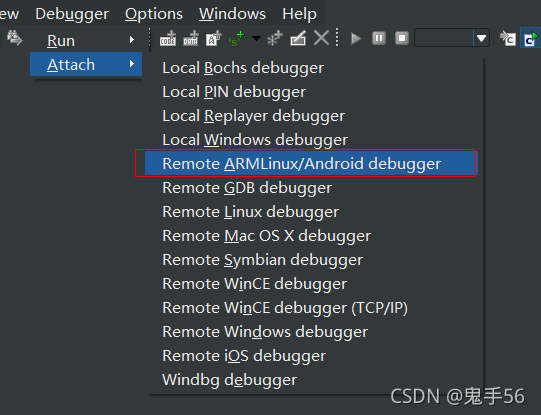

- 啟動ida附加，如果是arm架構選擇
ARMLinux/Android debugger，如果是夜神模擬器，選擇linux debugger
最后啟動ida附加除錯埠

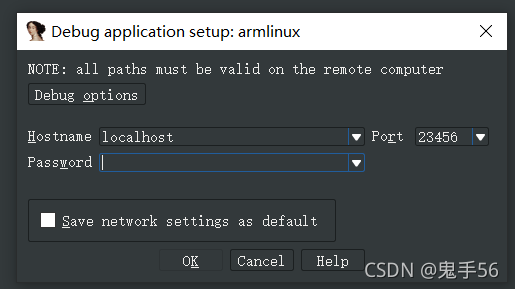

輸入hostname和port

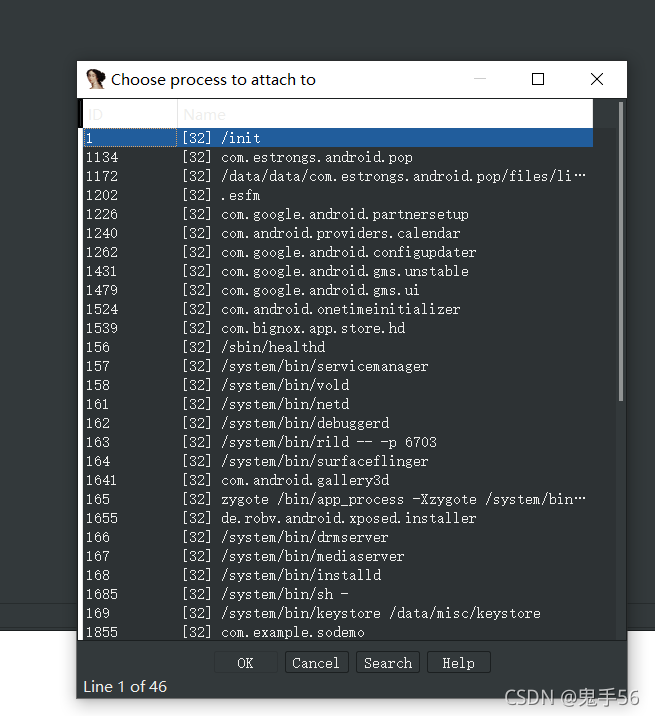

選擇需要除錯的行程

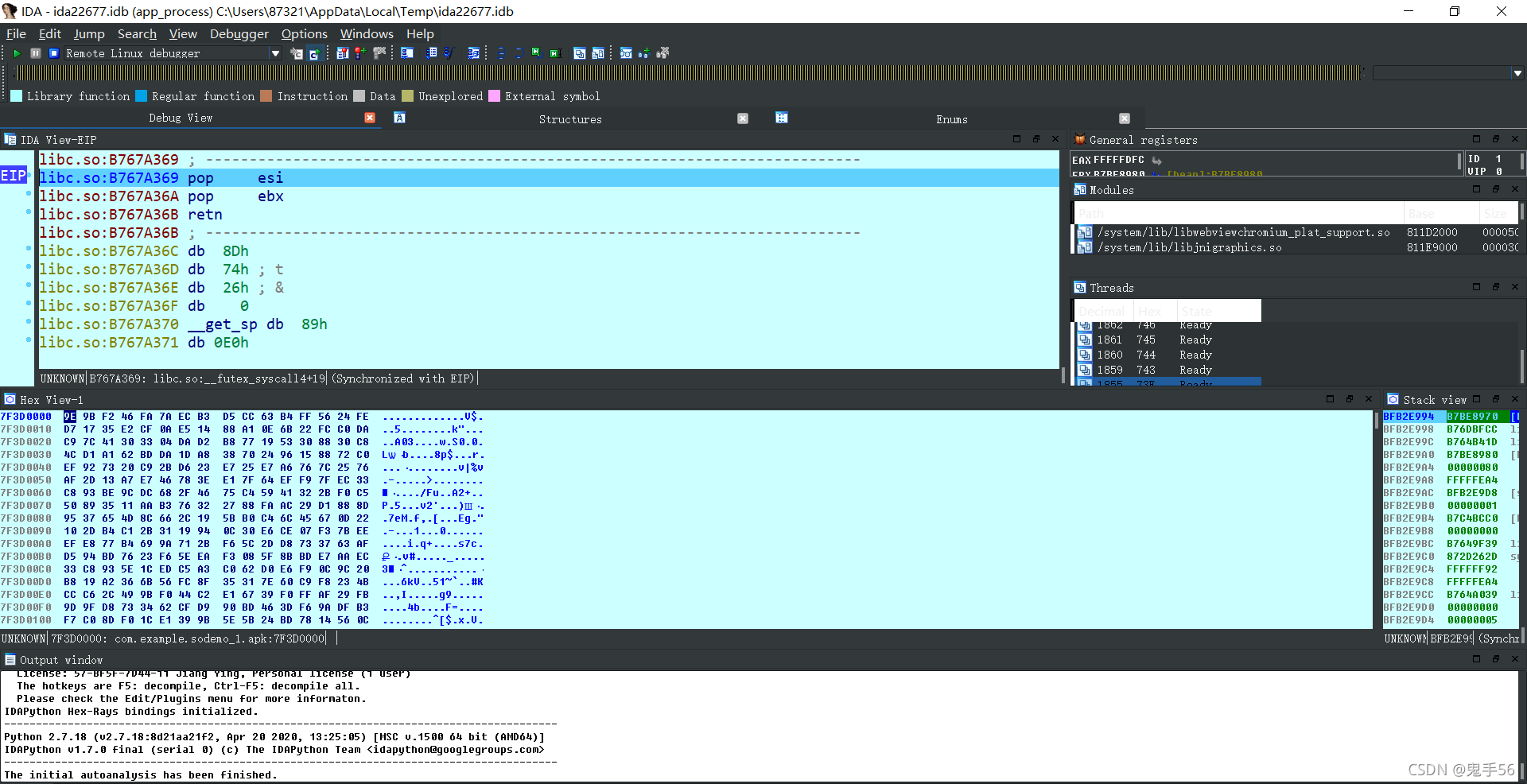

接著就可以愉快的開始debug了
如果需要讓java層代碼跑起來則需要執行下面一條命令：
jdb -connect com.sun.jdi.SocketAttach:hostname=localhost,port=8700
so檔案除錯技巧

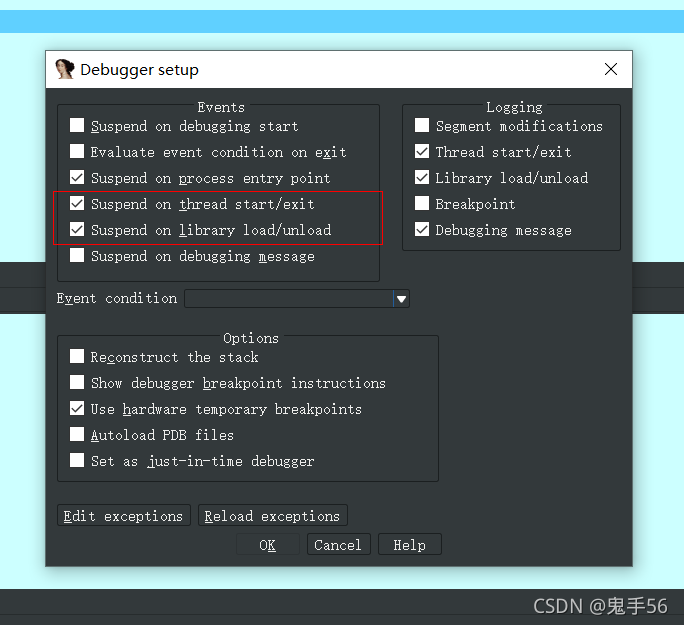

在Debugger Option中將模塊加載和執行緒加載時斷下的復選框勾上

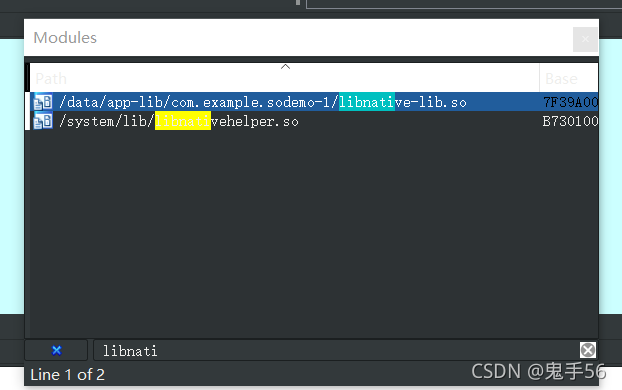

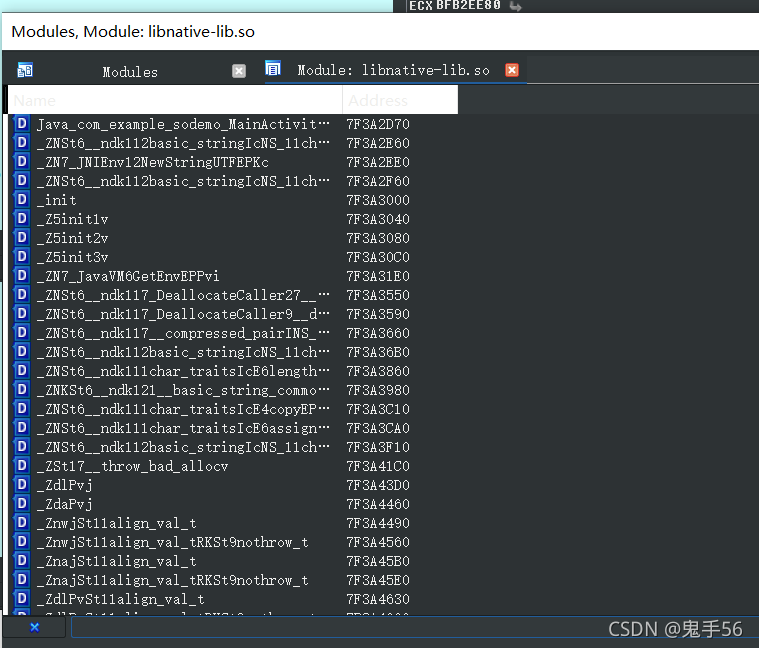

打開模塊視窗，找到需要除錯的so檔案，雙擊進入

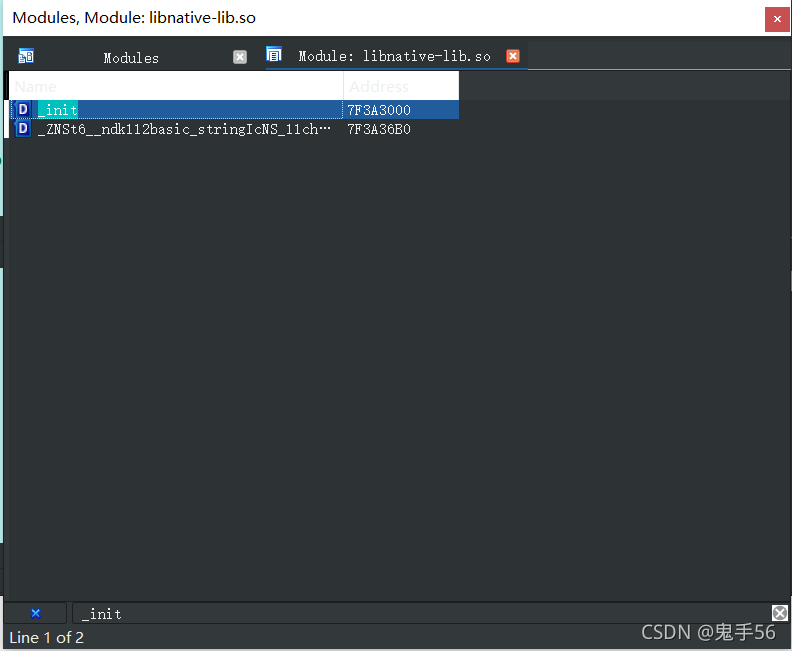

這里可以看到模塊的匯出函式

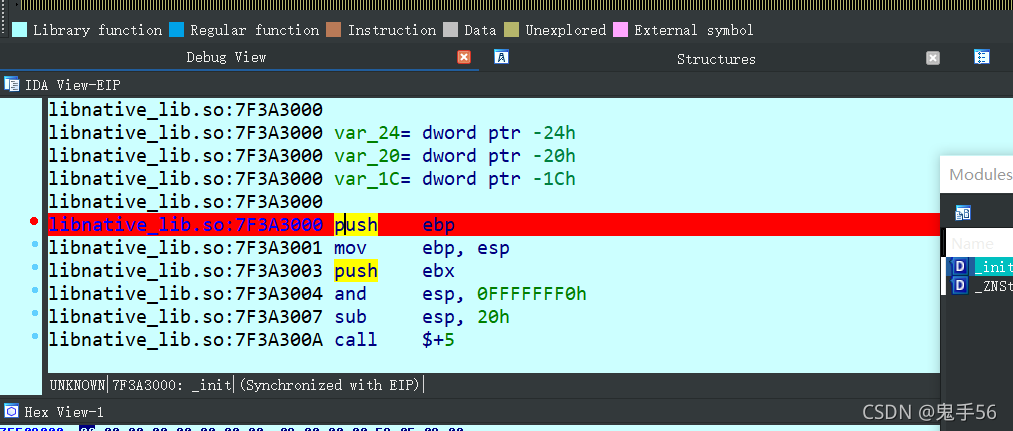

接著找到需要除錯的函式，比如_init
F2進行下斷即可，
使用ida動態除錯的那些坑
so檔案動態除錯，看起來簡單，實際操作程序中總會遇到各種問題，這里記錄一下遇到的各種坑和解決方案
行程顯示不全

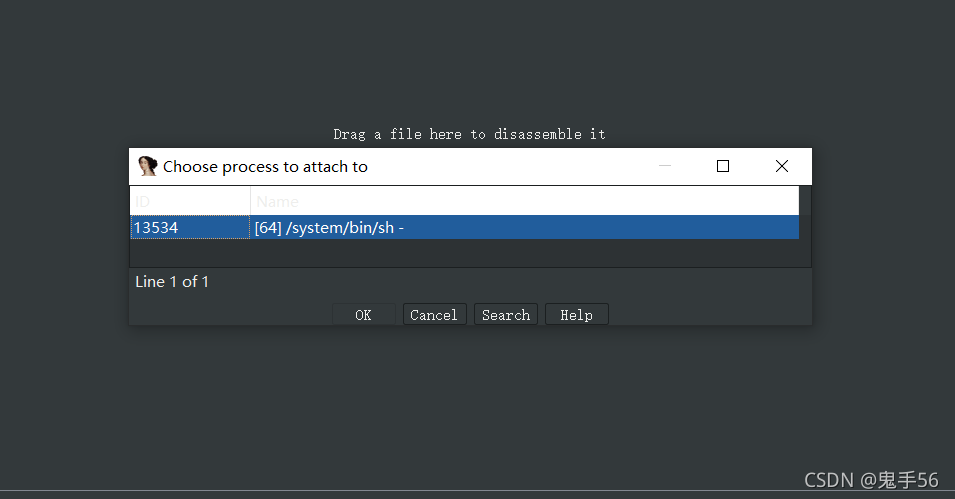

當我用真機接入adb進行so檔案除錯時，發現在IDA中的行程顯示不全，
解決方案：這個是因為沒有用管理員權限啟動idaserver，如果在命令列中使用su沒反應，需要使用Magisk對手機進行root獲取管理員權限后，再用管理員權限啟動idaserver，問題即可解決

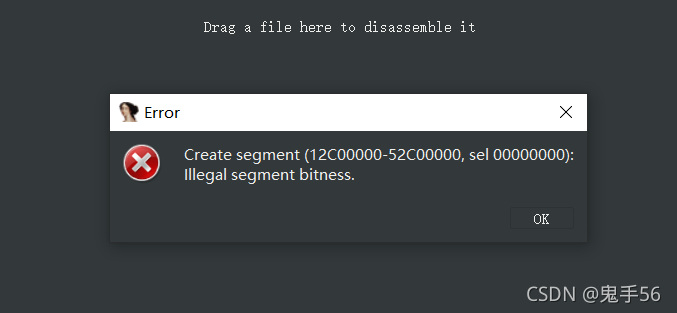

illegal segment bitness
64位的系統 默認安裝app是64的，出現這個錯誤是因為android_server與需要除錯的app位數不一樣，例如64位的手機使用32位的android_server，
我除錯的手機是64位的，使用的是android_server進行除錯，后來換成了android_server64就解決了，

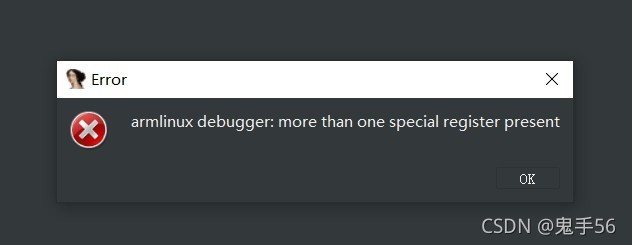

more than one special register present
接著我又遇到了第三個問題
這個問題出現的原因是由于IDA版本不匹配導致的，我使用的是64位的手機，需要啟動64位的idaserver，然后用ida x64，如果使用x86版本的ida就會出現上面的問題
adb安裝強制應用App以32位運行
之前的流程終于跑通了，但是運行的是64位的程式，需要看64位的arm匯編，對新手來說太不友好了，想要除錯32位的匯編需要強制應用以32位運行，并且使用32位的idaserver，然后使用32位的ida進行附加，
直接上命令格式
adb install --abi armeabi-v7a <path to apk>
呼叫這條命令應用以32位在64位終端環境下運行，然后就可以愉快的除錯32位arm匯編了，
流程終于跑通了，但是運行的是64位的程式，需要看64位的arm匯編，對新手來說太不友好了，想要除錯32位的匯編需要強制應用以32位運行，并且使用32位的idaserver，然后使用32位的ida進行附加，
