前言

我們在寫Flutter UI的時候，經常碰到明明widget設定width或者height，但是看上去就是無效呢，明明沒有設定某個widget的大小，反而卻呈現出我們想要的大小，又或者是各種莫名奇妙的overflow warning

其實要搞清楚這些問題的原因，我們必須要了解Flutter的布局約束，

文章目錄

前言
約束布局規則
重要的限制
樣例解釋
- 樣例1
- 樣例2
- 樣例3
- 樣例4
- 樣例5
- 樣例6
- 樣例7
- 樣例8
- 樣例9
- 樣例10
- 樣例11
- 樣例12
- 樣例13
- 樣例14
- 樣例15
- 樣例16
- 樣例17
- 樣例18
- 樣例19
- 樣例20
- 樣例21
- 樣例22
- 樣例23
- 樣例24
- 樣例25
- 樣例26
- 樣例27
- 樣例28
- 樣例29
- 嚴格約束（Tight）VS寬松約束（Loose）

約束布局規則

了解Flutter布局約束之前，我們必須要先了解它的規則:

上層widget向下層widget傳遞約束條件
下層widget想上層widget傳遞大小資訊
上冊widget決定下層widget位置

如果我們在開發中不能熟練的運用這條規則，那么在布局的時候就會遇到各種麻煩，終究不能理解其原理，

細節描述：

Widget會通過他的父級獲得自身的約束，約束實際上就是四個浮點型別的集合：最大、最小寬度，最大、最小高度，
然后，這個widget會逐漸遍歷他的children串列，向子級傳遞約束資訊（子級之間的約束可能會有所不同），然后詢問它的每個子級需要用于布局的大小，
然后這個widget就會對它的子級的children逐個進行布局，
最后，widget將會把它的大小資訊向上傳遞至父widget（包括其原始約束條件），

重要的限制

正如上述所介紹的布局規則所說的那樣，Flutter的布局引擎有一些重要的限制：

一個widget僅僅在其父級給的約束的情況下才能決定自身的大小，這意味著widget通常情況下不能任意獲得其想要的大小，
一個widget無法知道，也不需要決定其在螢屏中的位置，因為它的位置由其父級決定的，
當輪到父級決定其大小和位置的時候，同樣的也取決于它自身的父級，所以，在不考慮整棵樹的情況下，幾乎不可能精確確定任何widget的大小和位置
如果子級想要擁有和父級不同的大小，然而父級沒有足夠的空間對齊進行布局的話，子級的設定的大小可能會不生效，這時候需要明確指定它的對齊方式

樣例解釋

所有樣例代碼都是比較簡單，主要就是為了解釋場景

我們來看看統一的樣例dart代碼

import 'package:flutter/material.dart';
import 'package:flutter/services.dart';

void main() {
  runApp(MyApp());
}

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
		// 隱藏狀態欄和底部操作欄
    SystemChrome.setEnabledSystemUIOverlays([]);
    //樣例布局代碼
    return Container(
      color: Colors.red,
    );
  }
}

一下樣例都是修改樣例布局代碼塊來實作效果解釋

樣例1

Container(color: red);

整個螢屏作為 Container 的父級，并且強制 Container 變成和螢屏一樣的大小，所以這個 Container 充滿了整個螢屏，并繪制成紅色，

樣例2

Container(width: 100, height: 100, color: red)

紅色的 Container 想要變成 100 x 100 的大小，但是它無法變成，因為螢屏強制它變成和螢屏一樣的大小，所以 Container 充滿了整個螢屏，

樣例3

Center(
  child: Container(width: 100, height: 100, color: red),
)

螢屏強制 Center 變得和螢屏一樣大，所以 Center 充滿了螢屏，

然后 Center 告訴 Container 可以變成任意大小，但是不能超出螢屏，現在，Container 可以真正變成 100 × 100 大小了，

樣例4

Align(
  alignment: Alignment.bottomRight,
  child: Container(width: 100, height: 100, color: red),
)

與上一個樣例不同的是，我們使用了 Align 而不是 Center，

Align 同樣也告訴 Container，你可以變成任意大小，但是，如果還留有空白空間的話，它不會居中 Container，相反，它將會在允許的空間內，把 Container 放在右下角（bottomRight），

樣例5

Center(
  child: Container(
      width: double.infinity, height: double.infinity, color: red),
)

螢屏強制 Center 變得和螢屏一樣大，所以 Center 充滿螢屏，

然后 Center 告訴 Container 可以變成任意大小，但是不能超出螢屏，現在，Container 想要無限的大小，但是由于它不能比螢屏更大，所以就僅充滿螢屏，

樣例6

Center(
  child: Container(color: red),
)

螢屏強制 Center 變得和螢屏一樣大，所以 Center 充滿螢屏，

然后 Center 告訴 Container 可以變成任意大小，但是不能超出螢屏，由于 Container 沒有子級而且沒有固定大小，所以它決定能有多大就有多大，所以它充滿了整個螢屏，

但是，為什么 Container 做出了這個決定？非常簡單，因為這個決定是由 Container widget 的創建者決定的，可能會因創造者而異，而且你還得閱讀 Container 檔案來理解不同場景下它的行為，

樣例7

Center(
  child: Container(
    color: red,
    child: Container(color: green, width: 30, height: 30),
  ),
)

螢屏強制 Center 變得和螢屏一樣大，所以 Center 充滿螢屏，

然后 Center 告訴紅色的 Container 可以變成任意大小，但是不能超出螢屏，由于 Container 沒有固定大小但是有子級，所以它決定變成它 child 的大小，

然后紅色的 Container 告訴它的 child 可以變成任意大小，但是不能超出螢屏，

而它的 child 是一個想要 30 × 30 大小綠色的 Container，由于紅色的 Container 和其子級一樣大，所以也變為 30 × 30，由于綠色的 Container 完全覆寫了紅色 Container，所以你看不見它了，

樣例8

Center(
  child: Container(
    padding: const EdgeInsets.all(20.0),
    color: red,
    child: Container(color: green, width: 30, height: 30),
  ),
)

紅色 Container 變為其子級的大小，但是它將其 padding 帶入了約束的計算中，所以它有一個 30 x 30 的外邊距，由于這個外邊距，所以現在你能看見紅色了，而綠色的 Container 則還是和之前一樣，

樣例9

ConstrainedBox(
  constraints: const BoxConstraints(
    minWidth: 70,
    minHeight: 70,
    maxWidth: 150,
    maxHeight: 150,
  ),
  child: Container(color: red, width: 10, height: 10),
)

你可能會猜想 Container 的尺寸會在 70 到 150 像素之間，但并不是這樣， ConstrainedBox 僅對其從其父級接收到的約束下施加其他約束，

在這里，螢屏迫使 ConstrainedBox 與螢屏大小完全相同，因此它告訴其子 Widget 也以螢屏大小作為約束，從而忽略了其 constraints 引數帶來的影響，

樣例10

Center(
  child: ConstrainedBox(
    constraints: const BoxConstraints(
      minWidth: 70,
      minHeight: 70,
      maxWidth: 150,
      maxHeight: 150,
    ),
    child: Container(color: red, width: 10, height: 10),
  ),
)

現在，Center 允許 ConstrainedBox 達到螢屏可允許的任意大小， ConstrainedBox 將 constraints 引數帶來的約束附加到其子物件上，

Container 必須介于 70 到 150 像素之間，雖然它希望自己有 10 個像素大小，但最侄訓得了 70 個像素（最小為 70），

樣例11

Center(
  child: ConstrainedBox(
    constraints: const BoxConstraints(
      minWidth: 70,
      minHeight: 70,
      maxWidth: 150,
      maxHeight: 150,
    ),
    child: Container(color: red, width: 1000, height: 1000),
  ),
)

現在，Center 允許 ConstrainedBox 達到螢屏可允許的任意大小， ConstrainedBox 將 constraints 引數帶來的約束附加到其子物件上，

Container 必須介于 70 到 150 像素之間，雖然它希望自己有 1000 個像素大小，但最侄訓得了 150 個像素（最大為 150），

樣例12

Center(
  child: ConstrainedBox(
    constraints: const BoxConstraints(
      minWidth: 70,
      minHeight: 70,
      maxWidth: 150,
      maxHeight: 150,
    ),
    child: Container(color: red, width: 100, height: 100),
  ),
)

現在，Center 允許 ConstrainedBox 達到螢屏可允許的任意大小， ConstrainedBox 將 constraints 引數帶來的約束附加到其子物件上，

Container 必須介于 70 到 150 像素之間，雖然它希望自己有 100 個像素大小，因為 100 介于 70 至 150 的范圍內，所以最侄訓得了 100 個像素，

樣例13

UnconstrainedBox(
  child: Container(color: red, width: 20, height: 50),
)

螢屏強制 UnconstrainedBox 變得和螢屏一樣大，而 UnconstrainedBox 允許其子級的 Container 可以變為任意大小，

樣例14

UnconstrainedBox(
  child: Container(color: red, width: 4000, height: 50),
)

螢屏強制 UnconstrainedBox 變得和螢屏一樣大，而 UnconstrainedBox 允許其子級的 Container 可以變為任意大小，

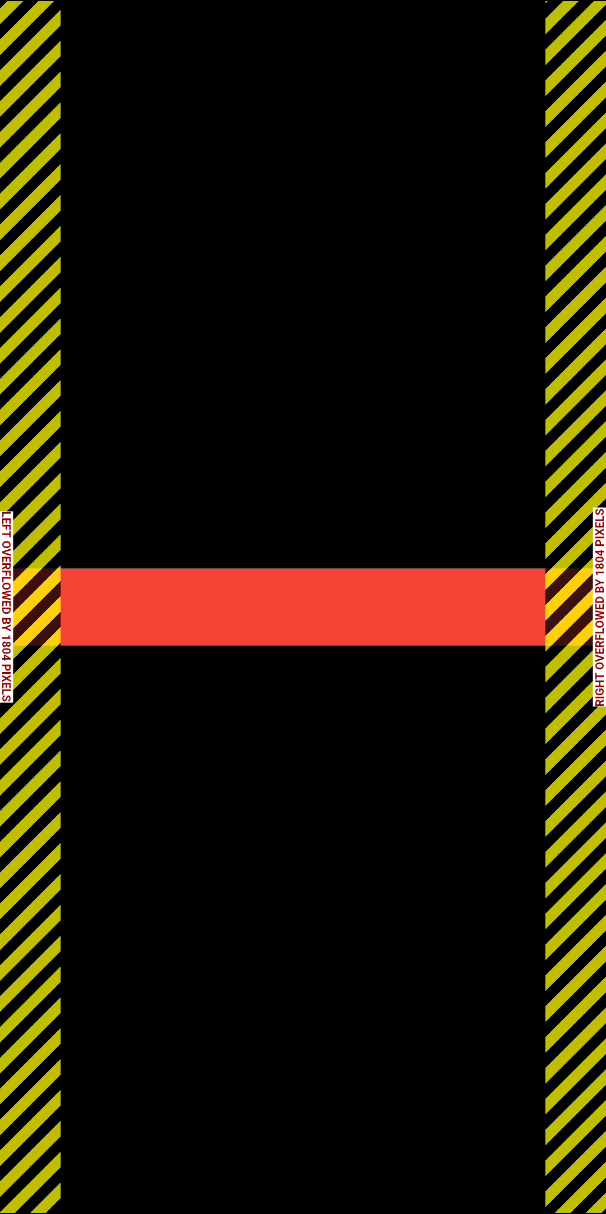

不幸的是，在這種情況下，容器的寬度為 4000 像素，這實在是太大，以至于無法容納在 UnconstrainedBox 中，因此 UnconstrainedBox 將顯示溢位警告（overflow warning），

樣例15

OverflowBox(
  minWidth: 0.0,
  minHeight: 0.0,
  maxWidth: double.infinity,
  maxHeight: double.infinity,
  child: Container(color: red, width: 4000, height: 50),
)

螢屏強制 OverflowBox 變得和螢屏一樣大，并且 OverflowBox 允許其子容器設定為任意大小，

OverflowBox 與 UnconstrainedBox 類似，但不同的是，如果其子級超出該空間，它將不會顯示任何警告，

在這種情況下，容器的寬度為 4000 像素，并且太大而無法容納在 OverflowBox 中，但是 OverflowBox 會全部顯示，而不會發出警告，

樣例16

UnconstrainedBox(
  child: Container(color: Colors.red, width: double.infinity, height: 100),
)

這將不會渲染任何東西，而且你能在控制臺看到錯誤資訊，

UnconstrainedBox 讓它的子級決定成為任何大小，但是其子級是一個具有無限大小的 Container，

Flutter 無法渲染無限大的東西，所以它拋出以下錯誤： BoxConstraints forces an infinite width.（盒子約束強制使用了無限的寬度）

樣例17

UnconstrainedBox(
  child: LimitedBox(
    maxWidth: 100,
    child: Container(
      color: Colors.red,
      width: double.infinity,
      height: 100,
    ),
  ),
)

這次你就不會遇到報錯了， UnconstrainedBox 給 LimitedBox 一個無限的大小；但它向其子級傳遞了最大為 100 的約束，

如果你將 UnconstrainedBox 替換為 Center，則LimitedBox 將不再應用其限制（因為其限制僅在獲得無限約束時才適用），并且容器的寬度允許超過 100，

上面的樣例解釋了 LimitedBox 和 ConstrainedBox 之間的區別，

樣例18

FittedBox(
      child: Text('Some Example Text.',textDirection: TextDirection.ltr,)
);

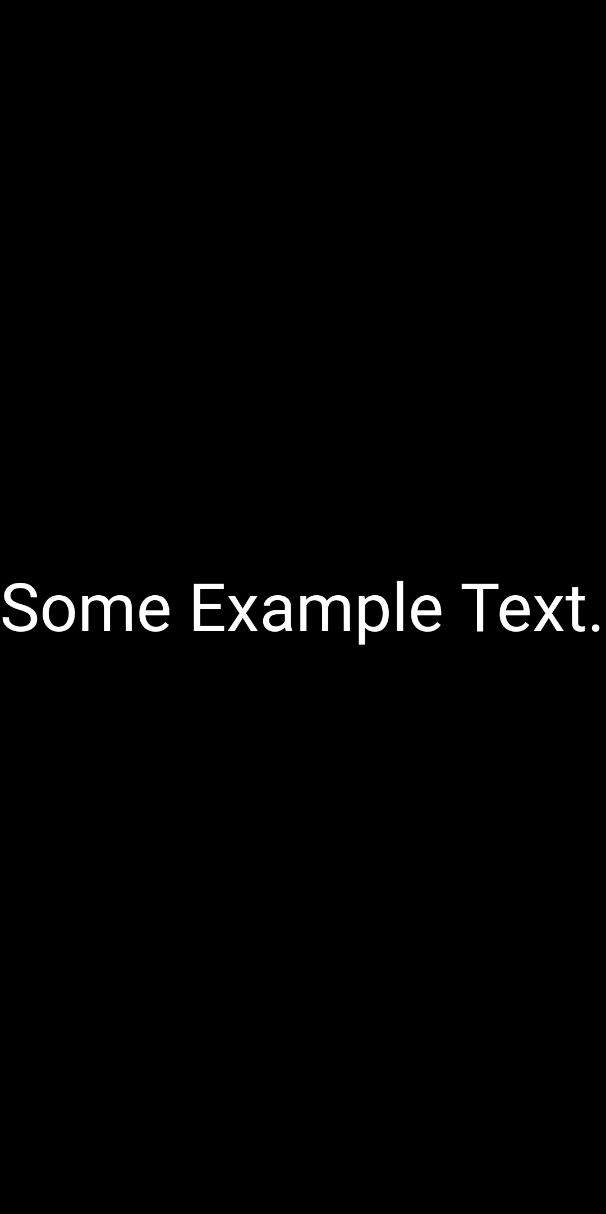

螢屏強制 FittedBox 變得和螢屏一樣大，而 Text 則是有一個自然寬度（也被稱作 intrinsic 寬度），它取決于文本數量，字體大小等因素，

FittedBox 讓 Text 可以變為任意大小，但是在 Text 告訴 FittedBox 其大小后， FittedBox 縮放文本直到填滿所有可用寬度，

樣例19

const Center(
  child: FittedBox(
    child: Text('Some Example Text.', textDirection: TextDirection.ltr),
  ),
)

但如果你將 FittedBox 放進 Center widget 中會發生什么？ Center 將會讓 FittedBox 能夠變為任意大小，取決于螢屏大小，

FittedBox 然后會根據 Text 調整自己的大小，然后讓 Text 可以變為所需的任意大小，由于二者具有同一大小，因此不會發生縮放，

樣例20

const Center(
  child: FittedBox(
    child: Text(
        'This is some very very very large text that is too big to fit a regular screen in a single line.'),
    		textDirection: TextDirection.ltr,
  ),
)

然而，如果 FittedBox 位于 Center 中，但 Text 太大而超出螢屏，會發生什么？

FittedBox 會嘗試根據 Text 大小調整大小，但不能大于螢屏大小，然后假定螢屏大小，并調整 Text 的大小以使其也適合螢屏，

樣例21

const Center(
  child: Text(
      'This is some very very very large text that is too big to fit a regular screen in a single line.',
  		textDirection: TextDirection.ltr),
)

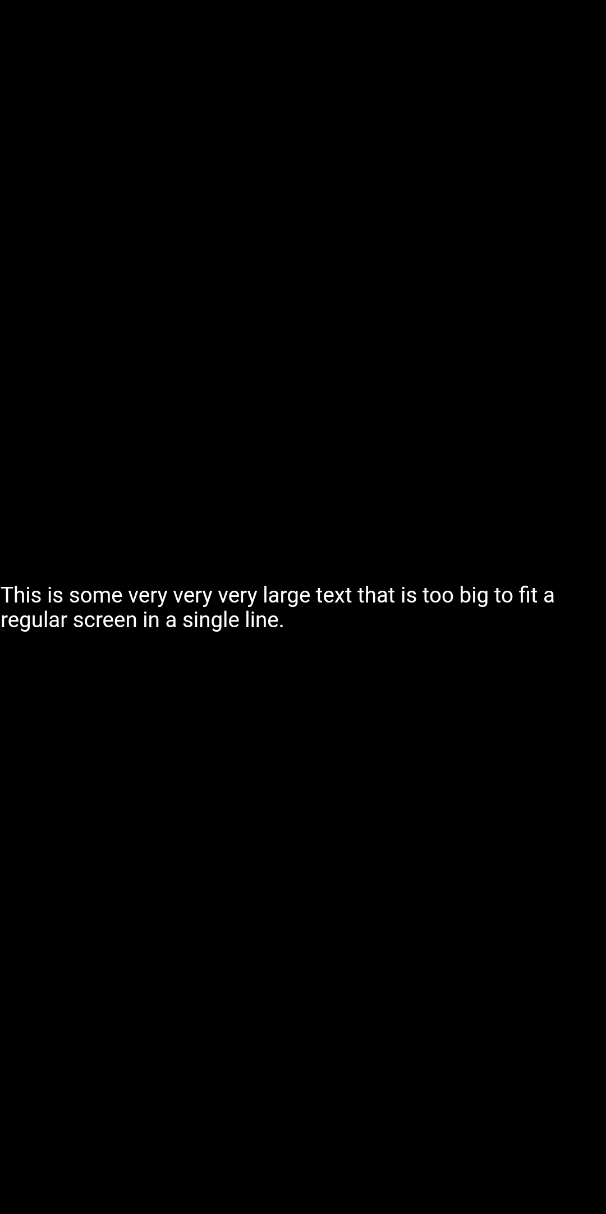

然而，如果你洗掉了 FittedBox， Text 則會從螢屏上獲取其最大寬度，并在合適的地方換行，

樣例22

FittedBox(
  child: Container(
    height: 20.0,
    width: double.infinity,
    color: Colors.red,
  ),
)

FittedBox 只能在有限制的寬高中對子 widget 進行縮放（寬度和高度不會變得無限大），否則，它將無法渲染任何內容，并且你會在控制臺中看到錯誤，

樣例23

Row(
      textDirection: TextDirection.ltr,
      children: [
        Container(color: red, child: const Text('Hello!', textDirection: TextDirection.ltr,)),
        Container(color: green, child: const Text('Goodbye!', textDirection: TextDirection.ltr,)),
      ],
    )

螢屏強制 Row 變得和螢屏一樣大，所以 Row 充滿螢屏，

和 UnconstrainedBox 一樣， Row 也不會對其子代施加任何約束，而是讓它們成為所需的任意大小， Row 然后將它們并排放置，任何多余的空間都將保持空白，

樣例24

Row(
      textDirection: TextDirection.ltr,
      children: [
        Container(
          color: red,
          child: const Text(
            'This is a very long text that '
            'won\'t fit the line.',
            textDirection: TextDirection.ltr,
          ),
        ),
        Container(
            color: green,
            child: const Text(
              'Goodbye flutter ui !!!!!!',
              textDirection: TextDirection.ltr,
            )),
      ],
    )

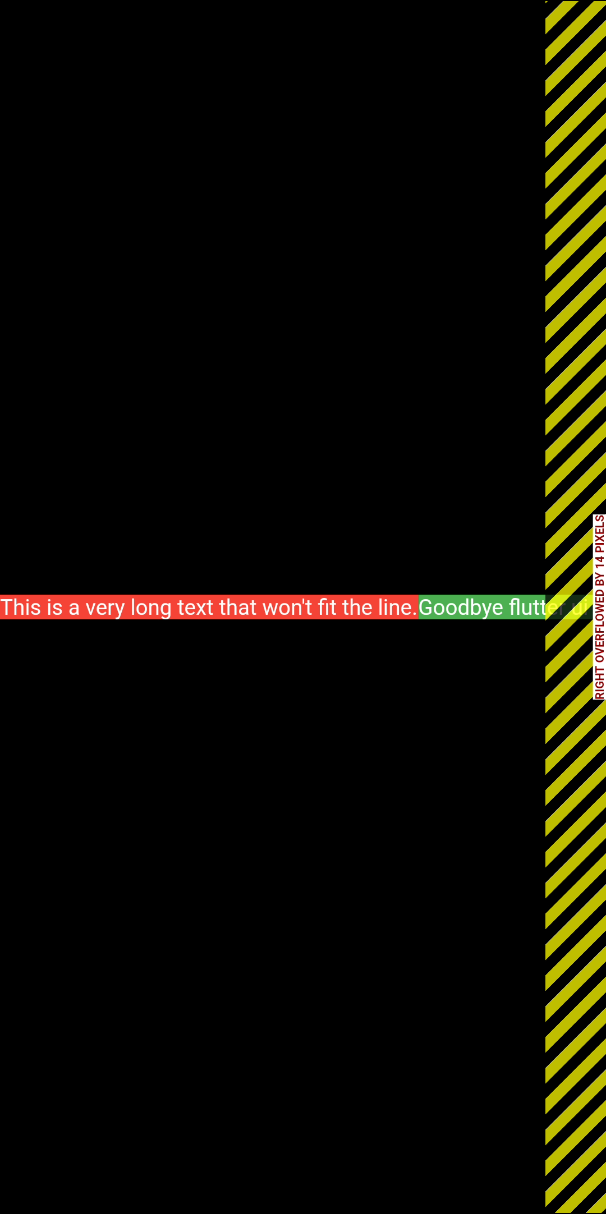

由于 Row 不會對其子級施加任何約束，因此它的 children 很有可能太大而超出 Row 的可用寬度，在這種情況下， Row 會和 UnconstrainedBox 一樣顯示溢位警告，

樣例25

Row(
      textDirection: TextDirection.ltr,
      children: [
        Expanded(
          child: Center(
            child: Container(
              color: red,
              child: const Text(
                'This is a very long text that won\'t fit the lineThis is a very long text that won\'t fit the line.',
                textDirection: TextDirection.ltr,
              ),
            ),
          ),
        ),
        Container(
            color: green,
            child: const Text(
              'Goodbye!',
              textDirection: TextDirection.ltr,
            )),
      ],
    )

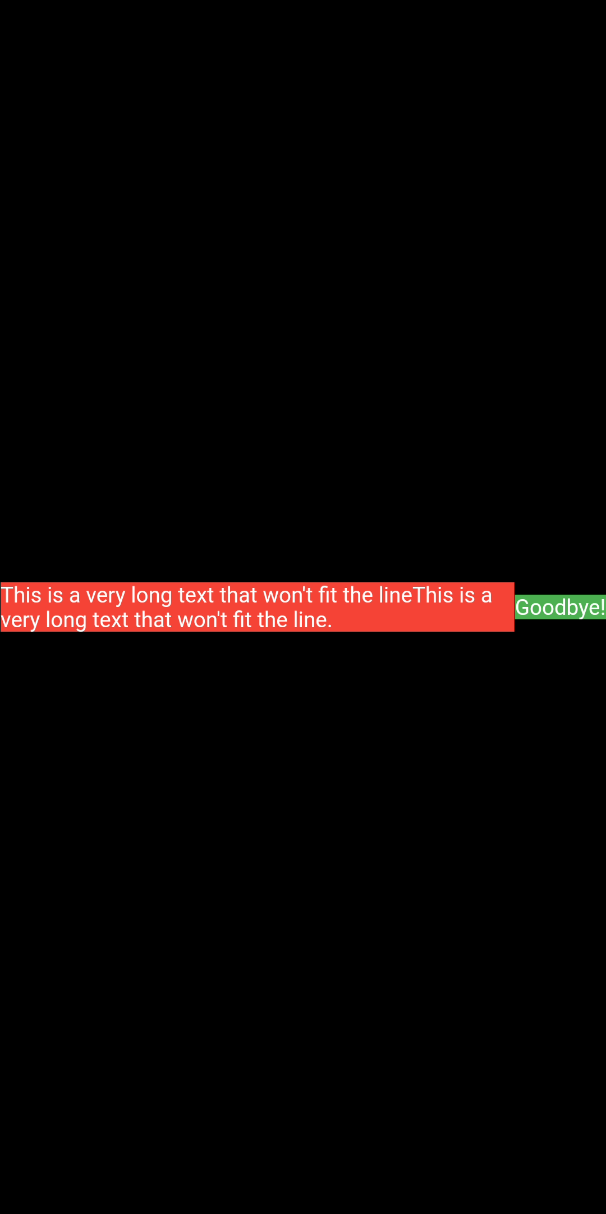

當 Row 的子級被包裹在了 Expanded widget 之后， Row 將不會再讓其決定自身的寬度了，

取而代之的是，Row 會根據所有 Expanded 的子級來計算其該有的寬度，

換句話說，一旦你使用 Expanded，子級自身的寬度就變得無關緊要，直接會被忽略掉，

樣例26

Row(
      textDirection: TextDirection.ltr,
      children: [
        Expanded(
          child: Container(
            color: red,
            child: const Text(
              'This is a very long text that won\'t fit the line.',
              textDirection: TextDirection.ltr,
            ),
          ),
        ),
        Expanded(
          child: Container(
            color: green,
            child: const Text(
              'Goodbye!',
              textDirection: TextDirection.ltr,
            ),
          ),
        ),
      ],
    )

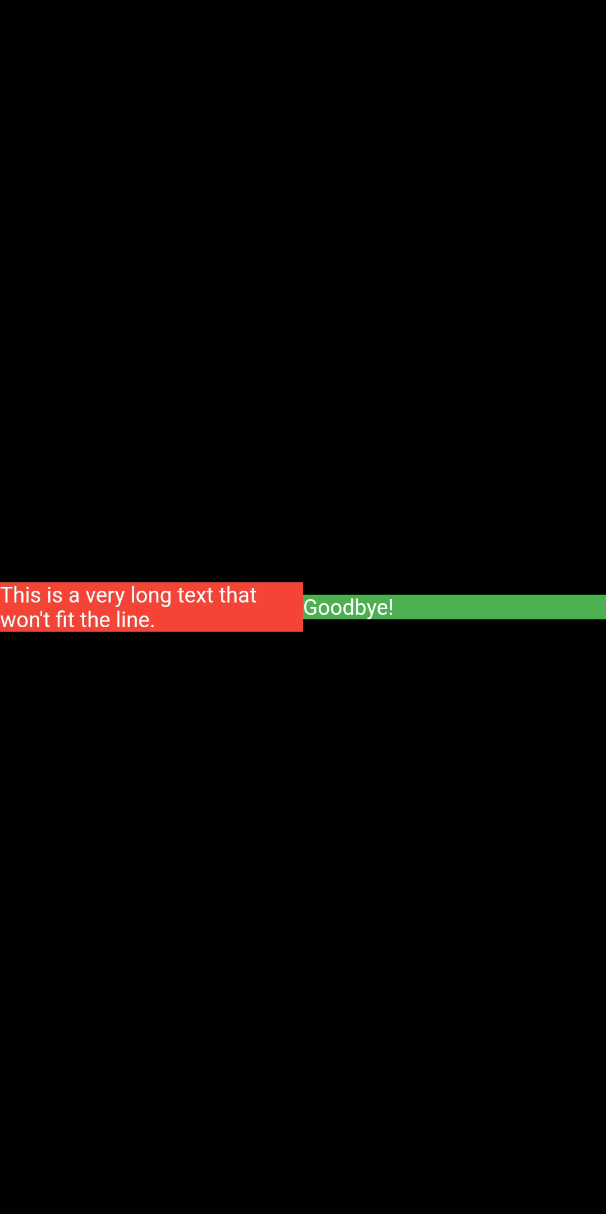

如果所有 Row 的子級都被包裹了 Expanded widget，每一個 Expanded 大小都會與其 flex 因子成比例，并且 Expanded widget 將會強制其子級具有與 Expanded 相同的寬度，

換句話說，Expanded 忽略了其子 Widget 想要的寬度，

樣例27

Row(
      textDirection: TextDirection.ltr,
      children: [
        Flexible(
          child: Container(
            color: red,
            child: const Text(
              'This is a very long text that won\'t fit the line.',
              textDirection: TextDirection.ltr,
            ),
          ),
        ),
        Flexible(
          child: Container(
            color: green,
            child: const Text(
              'Goodbye!',
              textDirection: TextDirection.ltr,
            ),
          ),
        ),
      ],
    )

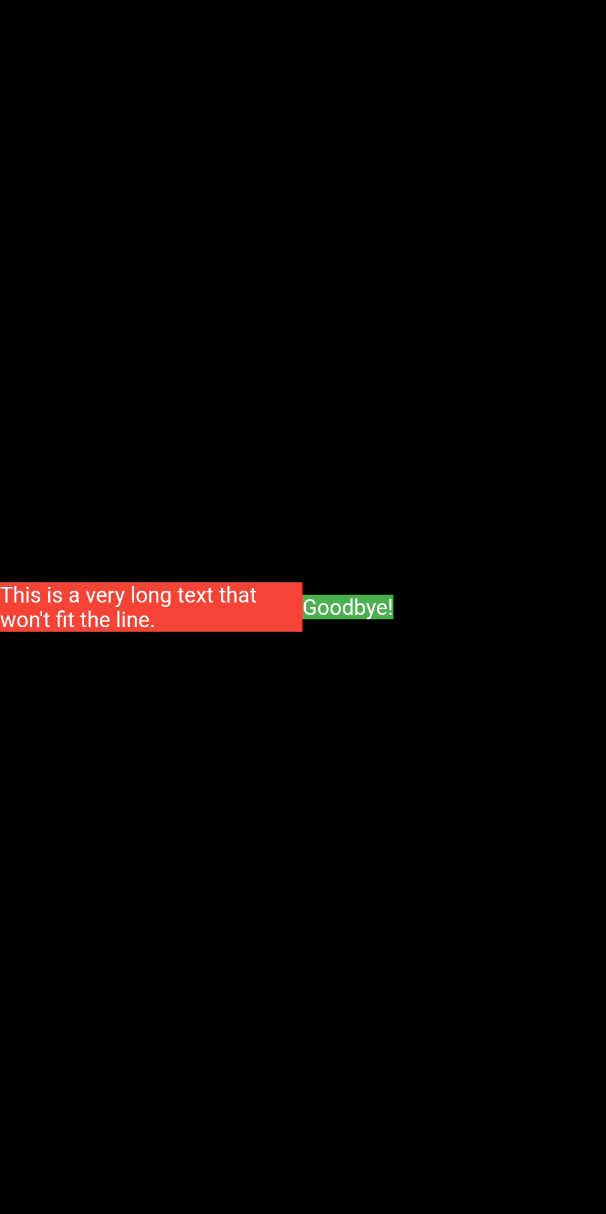

如果你使用 Flexible 而不是 Expanded 的話，唯一的區別是，Flexible 會讓其子級具有與 Flexible 相同或者更小的寬度，而 Expanded 將會強制其子級具有和 Expanded 相同的寬度，但無論是 Expanded 還是 Flexible 在它們決定子級大小時都會忽略其寬度，

這意味著，Row 要么使用子級的寬度，要么使用Expanded 和 Flexible 從而忽略子級的寬度，

樣例28

MaterialApp(
        home: Scaffold(
      body: Container(
        color: blue,
        child: Column(
          children: const [
            Text('Hello!'),
            Text('Goodbye!'),
          ],
        ),
      ),
    ))

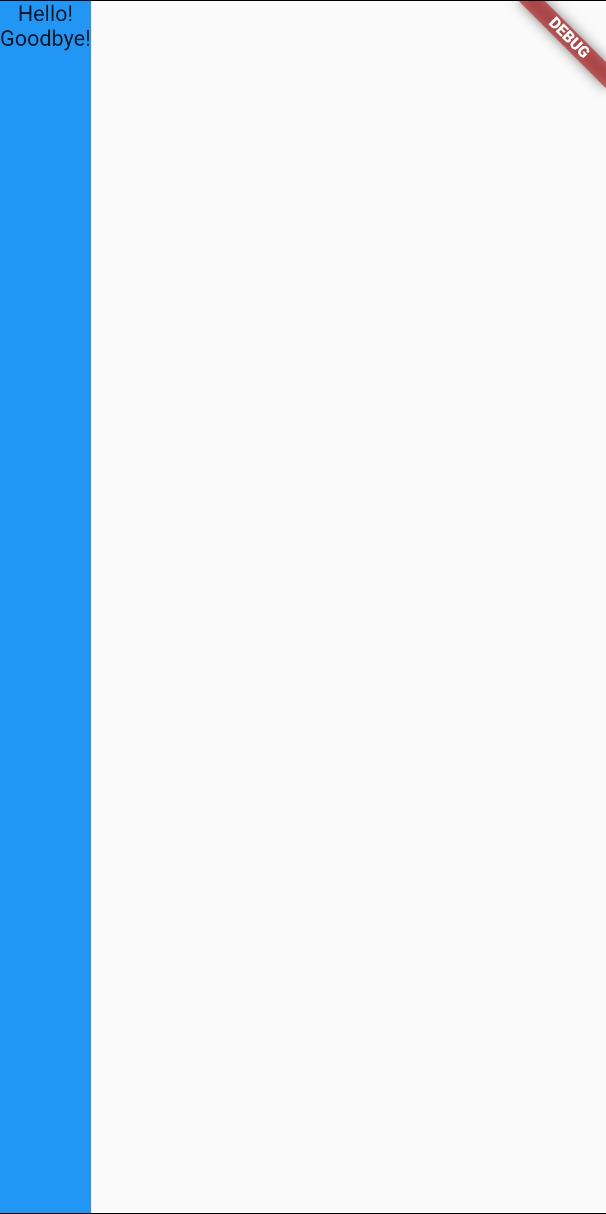

螢屏強制 Scaffold 變得和螢屏一樣大，所以 Scaffold 充滿螢屏，然后 Scaffold 告訴 Container 可以變為任意大小，但不能超出螢屏，

當一個 widget 告訴其子級可以比自身更小的話，我們通常稱這個 widget 對其子級使用 寬松約束（loose），

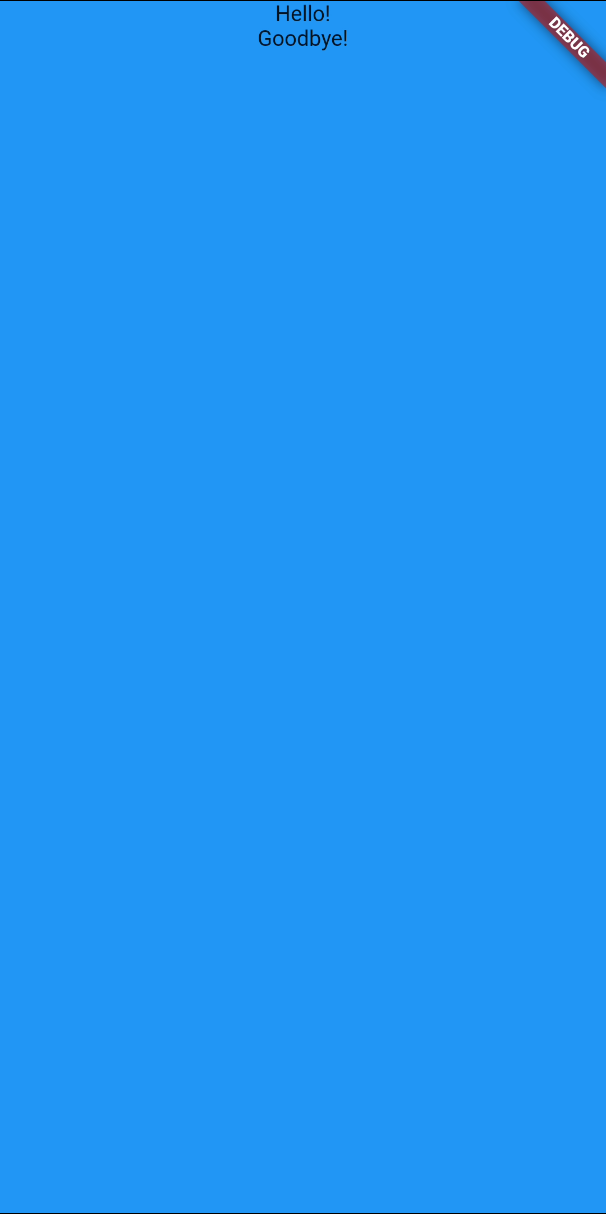

樣例29

MaterialApp(
        home: Scaffold(
          body: SizedBox.expand(
            child: Container(
              color: blue,
              child: Column(
                children: const [
                  Text('Hello!'),
                  Text('Goodbye!'),
                ],
              ),
            ),
          ),
        )
    )

如果你想要 Scaffold 的子級變得和 Scaffold 本身一樣大的話，你可以將這個子級外包裹一個 SizedBox.expand，

當一個 widget 告訴它的子級必須變成某個大小的時候，我們通常稱這個 widget 對其子級使用 嚴格約束（tight），

嚴格約束（Tight）VS寬松約束（Loose）

以后你經常會聽到一些約束為嚴格約束或寬松約束，你花點時間來弄明白它們是值得的，

嚴格約束給你了一種獲得確切大小的選擇，換句話來說就是，它的最大/最小寬度是一致的，高度也一樣，

一個寬松約束，換句話來說就是設定了最大寬度/高度，但是讓允許其子 widget 獲得比它更小的任意大小，換句話來說，寬松約束的最小寬度/高度為 0，
