Android/Unity大亂斗-完整雙方集成互動指南

這是一個很長很長的story！-芝麻粒兒創作

開篇

原始碼地址：GitHub

本文目的，將Unity集成到Android端，學完本文后你可以做到

1. Android任意布局加載Unity 3D場景
2. 任意操作布局中的按鈕/3D物品(縮放旋轉等)
3. 互相訊息通信（你叼我，我叼你）
4. 自由切換Unity中的場景
5. 動態加載手機SD卡3D資源，一次開發到處使用，
6. 在小白面前裝逼用

故事正題

首要任務就是將Unity專案匯出來（已經做好了3D的處理，關于通信和動態加載在下面介紹）

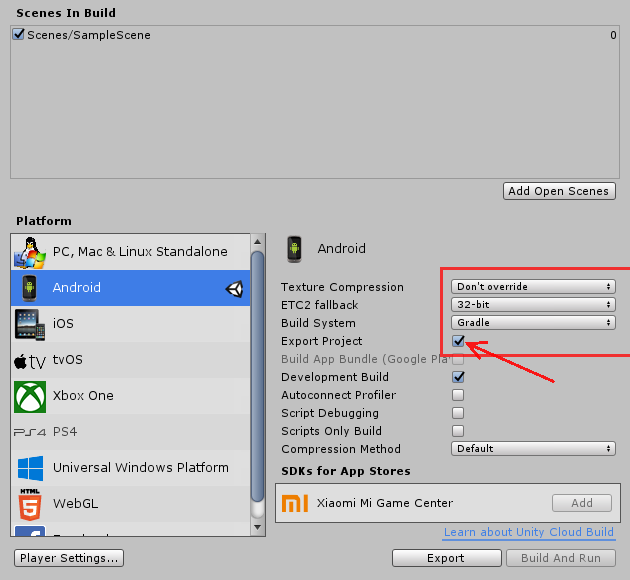

敲黑板，重點Export Project一定要勾選，之后點擊最下方的Export 靜等專案匯出，

匯出后的結構感覺好熟悉，就跟Android Studio的專案結構一樣(PS:本來就是)打開Studio 以 moudle的形式匯入android工程，第一次可能慢一些慢慢導，去喝杯茶，成功后重要的操作來了，打開剛才匯入的build.gradle檔案，首當其沖的就是gradle版本的修改，跟你的studio版本一致，

dependencies {
    classpath 'com.android.tools.build:gradle:3.2.0'
}

apply plugin: 'com.android.application'

改為

apply plugin: 'com.android.library'

因為我們要以library的形式集成，接著再往下面走就是熟悉的sdkVsersion了，保持和你的anroid專案一致，還有個applicationId，刪掉這個，

有的專案遇見UnityAds.aar檔案，不影響，其他修改以及遇到的一些坑不再贅述，有問題可以留言，我的如下：

// GENERATED BY UNITY. REMOVE THIS COMMENT TO PREVENT OVERWRITING WHEN EXPORTING AGAIN
buildscript {
    repositories {
        google()
        jcenter()
    }
    dependencies {
        classpath 'com.android.tools.build:gradle:3.2.0'
    }
}
allprojects {
    repositories {
        google()
        jcenter()
        flatDir {
            dirs 'libs'
        }
    }
}
apply plugin: 'com.android.library'
dependencies {
    implementation fileTree(dir: 'libs', include: ['*.jar'])
}
android {
    compileSdkVersion 29
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
    defaultConfig {
        minSdkVersion 21
        targetSdkVersion 29
        ndk {
            abiFilters 'armeabi-v7a', 'x86'
        }
        versionCode 1
        versionName '1.0'
    }
    lintOptions {
        abortOnError false
    }
    aaptOptions {
        noCompress = ['.unity3d', '.ress', '.resource', '.obb']
    }
    buildTypes {
        debug {
            minifyEnabled false
            useProguard false
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-unity.txt'
            jniDebuggable true
        }
        release {
            minifyEnabled false
            useProguard false
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-unity.txt'
            signingConfig signingConfigs.debug
        }
    }
    packagingOptions {
        doNotStrip '*/armeabi-v7a/*.so'
        doNotStrip '*/x86/*.so'
    }
}

接著打開Unity專案的清單檔案AndroidManifest.xml，刪減application節點，洗掉intent-filter節點，activity增加內容process(解決某某問題)

<application
    //刪減其他
    android:banner="@drawable/app_banner"
    android:isGame="true">
    <activity
        .....
        //洗掉下面兩行-否則造成桌面兩個icon
        //android:label="@string/app_name"
        //android:launchMode="singleTask"
        //增加這行
        android:process="e.unity3d">
        //刪掉intent-filter
        <!--<intent-filter>-->
            <!--<action android:name="android.intent.action.MAIN" />-->
            <!--<category android:name="android.intent.category.LAUNCHER" />-->
            <!--<category android:name="android.intent.category.LEANBACK_LAUNCHER" />-->
        <!--</intent-filter>-->
        <meta-data
            android:name="unityplayer.UnityActivity"
            android:value="true" />
    </activity>
 ......

至此，配置完成，已經可以玩了，

但為了玩的順暢，我們再增加一個自定義控制元件（1.用來解決kill問題 2.增強自己的擴展性），自定義一個java檔案集成UnityPlayer(核心關鍵類)

public class MUnityPlayer extends UnityPlayer {
    public MUnityPlayer(Context context) {
        super(context);
    }
    @Override
    protected void kill() {
        //super.kill();
        //unity默認一些回傳操作等會直接kill掉行程，覆寫kill方法，去掉super.kill, 不讓他kill
    }
}

配置完成，點擊選單欄的Build，Rebuild Project unity的lib專案中生成aar檔案

Unity匯出的專案配置完成，配置自己的Android專案，首先將幾個lib......so復制到你自己的專案jniLibs中，

然后在你需要集成的專案build檔案中

implementation(name: 'XingFeiUnity', ext: 'aar')

一波騷操作搞定，跑起來已經基本可以了，但是這就結束了嗎？不可能，騷起來我們就停不下來，

布局渲染

我們需要在任意布局加載3d，怎么個任意法？就是找個view來addview 既不影響3d 還有android原生界面

//xml布局
<LinearLayout
        android:id="@+id/linear"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_margin="50dp"
        android:orientation="vertical" />

//java檔案
mLinear.removeAllViews();
mLinear.addView(mUnityPlayer.getView());
mUnityPlayer.requestFocus();

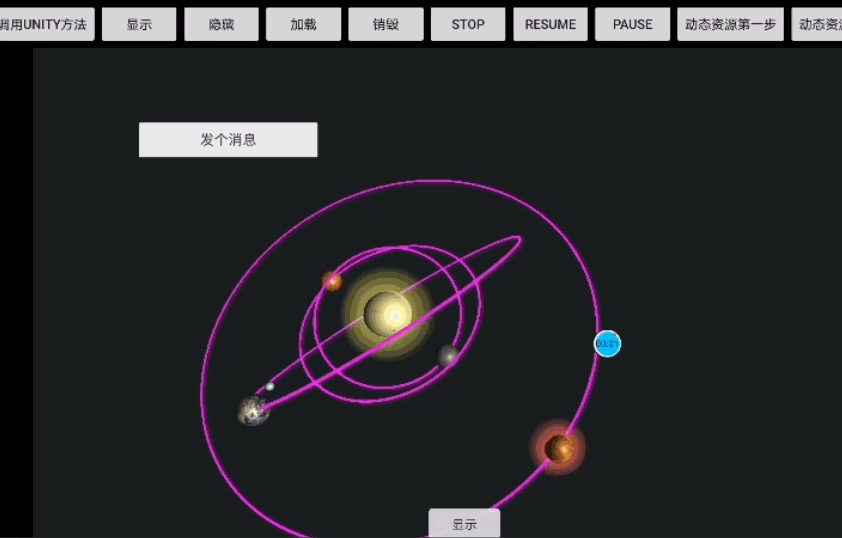

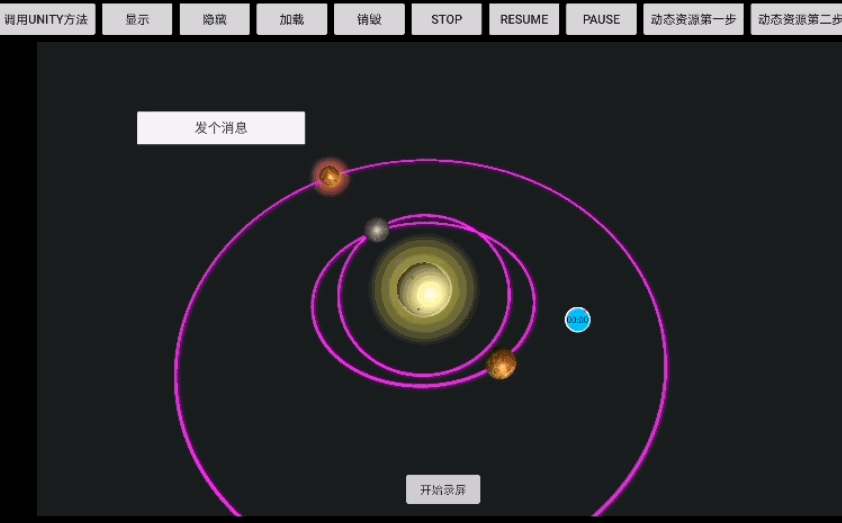

操作效果請看圖片，全部具體代碼的話 就直接放到Github了

通信互動

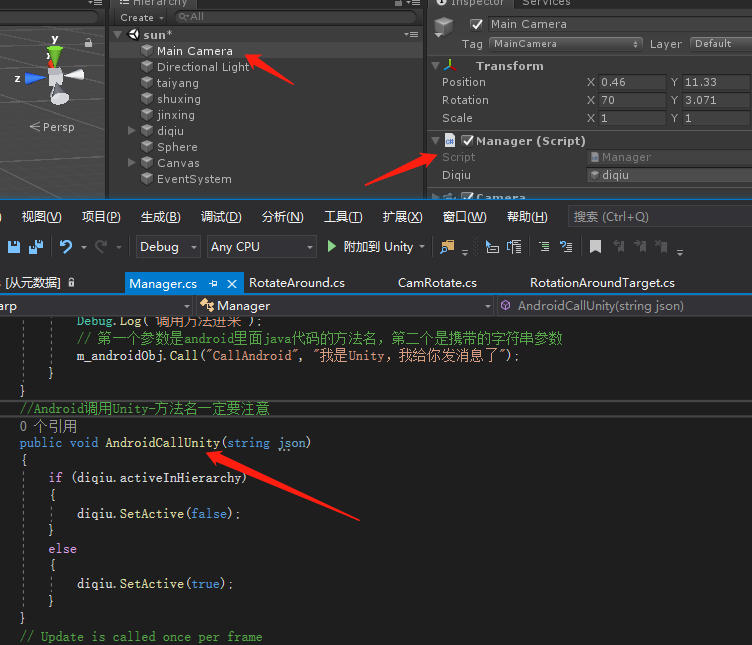

Android呼叫Unity

//引數二是 Unity中的方法名   引數一是哪個物體掛在了這個C#腳本  引數三 字串
UnityPlayer.UnitySendMessage("Main Camera", "AndroidCallUnity", "");

Unity呼叫Android 仔細看注釋

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Manager : MonoBehaviour
{
    private AndroidJavaObject m_androidObj = null;
    public GameObject diqiu;

    void Start()
    {
        //注意-情況不同 com.unity3d.player.UnityPlayer  可能不同，可參考其他博主
        AndroidJavaClass androidClass = new AndroidJavaClass("com.unity3d.player.UnityPlayer");
        m_androidObj = androidClass.GetStatic<AndroidJavaObject>("currentActivity");
        diqiu.SetActive(false);
    }

    //Unity中的某個物體出發此事件
    public void UnityCallAndroid()
    {
        Debug.Log("呼叫方法");
        if (m_androidObj != null)
        {
            Debug.Log("呼叫方法進來");
            // 第一個引數是android里面java代碼的方法名，第二個是攜帶的字串引數
            m_androidObj.Call("CallAndroid", "我是Unity，我給你發訊息了");
        }
    }

    //Android呼叫Unity-方法名一定要注意
    public void AndroidCallUnity(string json)
    {
        if (diqiu.activeInHierarchy)
        {
            diqiu.SetActive(false);
        }
        else
        {
            diqiu.SetActive(true);
        }
    }
}

場景切換

• Unity內部自己去處理，就跟玩游戲一樣，讓Unity開發自己去做
• andorid觸發，unity換場景，這個借助上面說的訊息通信來實作
• 這還有一個技巧，如果資源不是很多且在一個場景的話，可以讓Unity一次直接渲染出來存在字典里，然后想顯示哪個Android給Unity發訊息，Unity根據訂好的訊息，展示不同的內容，這個好處就是切換展示速度極快，重點處理一下剛啟動的時候的耗時即可，

動態資源

態加載資源的問題，因篇幅有限，咱先只提供個思路，Unity支持讀取android設備的存盤檔案，讓他們處理即可，然后android發訊息告訴他們地址即可

// 引數一是Unity中的物體名稱，引數二Unity中的方法名  引數三路徑字串
UnityPlayer.UnitySendMessage("AndriodMethodMgr", "CallUnitySetPath", Environment.getExternalStorageDirectory() + "");

啊哈，到這基本就結束了，快了又開心，

坑中帶坑

為了愉快的裝逼，最好還是看一看遇到的這些問題，能至少省幾天時間，

1. 混淆問題，如果你開啟了混淆，切記 切記，把混淆添加進入，這個大坑耽誤我好久啊

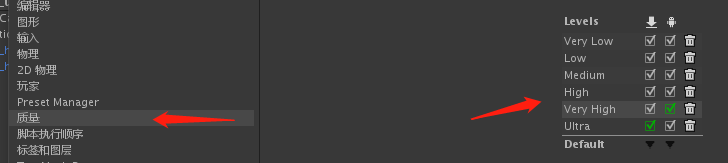

2. 如果模型在unity中沒問題，在android端穿幫，可以看看發布質量，將android的設定成高的

3. 如果反復執行的模型影片不對，怎么不對？舉例心臟跳動，這是非常注重影片的銜接的，如果銜接時間不對會造成心臟影片的抖動，這會非常的明顯，

可以看影片的setting 退出時間，退出時間是比例(如下圖)，1代表全部影片，0.5代表影片使勁按的一般，過度時間前后影片重疊(好像默認.95？)  可以改成0，如圖設定

4. 集成到apk后 申請了橫豎屏 但是apk沒作用，是unity發布出的設定導致的，再Unity匯出的時候 other setting中設定宣傳方向

5. 權限問題，上面說了會匯出一個android專案，你仔細看這個專案的AndroidManifest檔案，你會發現也有權限，

注意，這時候比如你的android專案有權限A 這個Unity匯出的專案沒有權限A，當你集成合并之后，導致最終的apk沒有權限A，這并不是我們想看到的;

所以為了 解決這個問題，很簡單，我們把兩個清單檔案的權限保持一致即可，記住啊，否則怎么哭的都不知道，

6. 還有一個未解決的問題，放到這，有朋友知道的話，感謝指教，

帶有影片的一個物體，在有的android設備上，影片表現征程，但是有的會出現影片跳動的情況，感覺像是電視的進度條那在跳進度一樣，

結尾

最后，別問我為啥知道這么多問題，問就是因為自己跪著走過來的，
