2020生產實習——信諾達的

2020-09-22 15:21:03 軟體設計

！未經允許，不可經任何途徑轉發和參考，與此同時人腦編譯，有錯誤概不負責，但歡迎找我討論
不說廢話直入主題
（注意，請仔細閱讀，因為代碼非完整代碼，缺少相應的功能測驗，和遍歷測驗）

常用函式使用

首先要理解一些函式使用

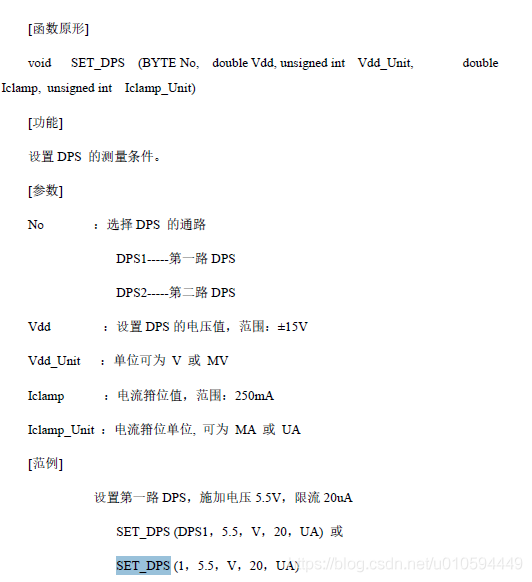

SET_DPS我的理解是設定電源電壓，引數如下
在這里插入圖片描述
PMU我的理解是給管腳加激勵，同時判斷條件符不符合

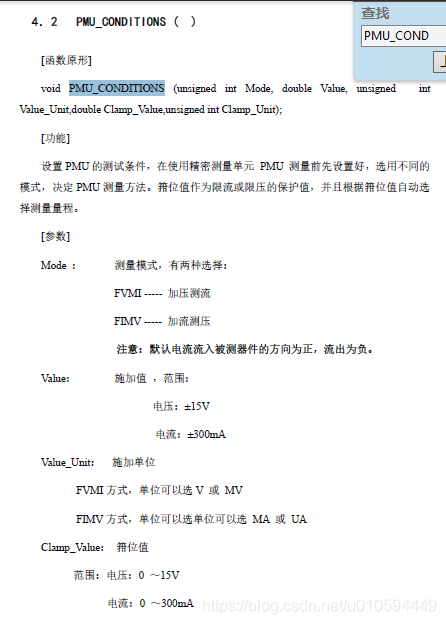

CONDITIONS是設定激勵型別和大小

在這里插入圖片描述
在這里插入圖片描述

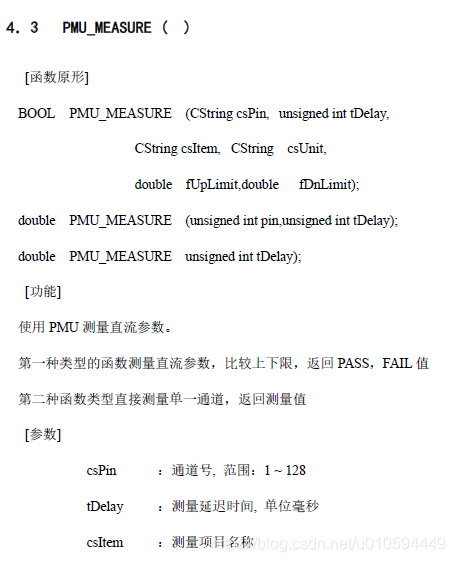

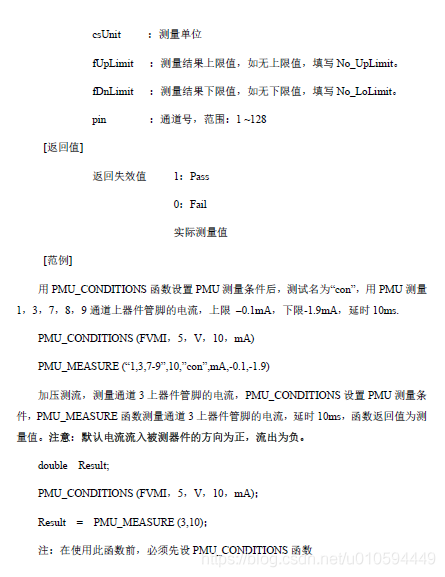

PMU_MEASURE是測量的程序，需要設定測量通道，測量范圍，回傳符不符合范圍，常配合RUN_PATTEN使用
在這里插入圖片描述

在這里插入圖片描述

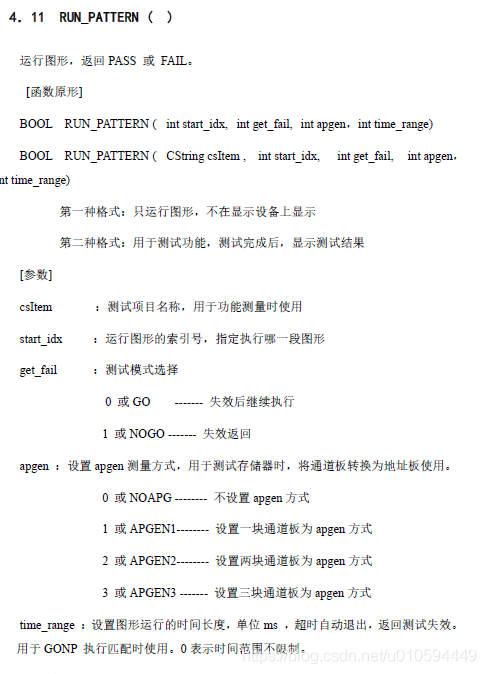

RUN_PATTERN運行圖形檔案，常常只有和START_INDEX()對應的引數有用
在這里插入圖片描述
SET_INPUT_LEVEL();我的理解是設定圖形PATTEN輸入的高低大小電平
SET_OUTPUT_LEVEL();我的理解是設定圖形輸出高低的范圍來決定輸出是否正確
在這里插入圖片描述

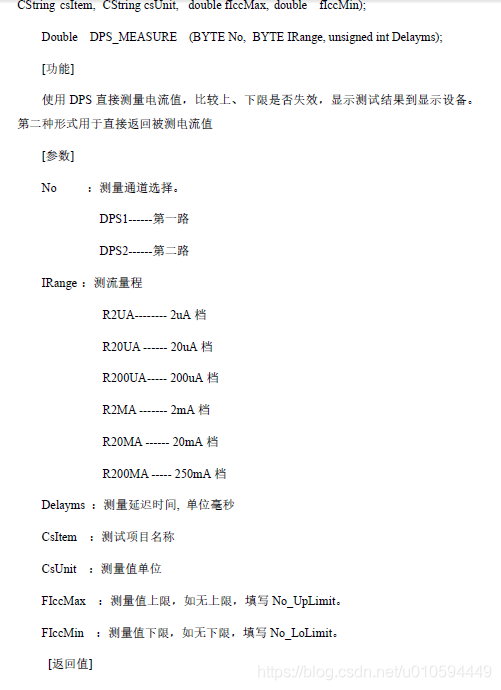

DPS_MEASURE()和PMU類似，不同的是DPS測量的是電源引腳的電流資料
在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述

測驗程式撰寫

這里的MEASURE通道需要和圖形對應

//連結性測驗
//45-47 SDA SCL WP
// 圖形0用于功能，（3用于Voh，GG） 2用于Vol 4用于ICC read 5用于ICC WIRTE 6用于輸入全0， 7用于輸入全1
	SET_DPS(1,0,V,20,MA);
	PMU_CONDITIONS(FIMV,-0.1,MA,5,V);
	if(!PMU_MEASURE("1-3,45-47",15,"CON",V,-0.1,-4.9))//隨便寫的原理應該是測量反偏電流
		BIN(1);

在這里插入圖片描述
在這里插入圖片描述
通過調整電源電壓測量VCC范圍，調整INPUT_LEVEL看Vil(最高)和Vih（最低）我覺得選最高最低就夠了

//功能測驗


	SET_DPS(1,2.4,V,16,MA);
	SET_DPS(2,2.4,V,16,MA);
	SET_INPUT_LEVEL(1.68,0.72);
	SET_OUTPUT_LEVEL(1.68,0.4);
	SET_PERIOD(2000);
	SET_TIMING(100,700,1500);
	FORMAT(NRZ,"1-3,45-47");     //這話應該沒啥用
	if(!RUN_PATTERN("FUN_MIN",0,1,0,0))
		BIN(2);

	SET_DPS(1,5.5,V,40,MA);
	SET_DPS(2,5.5,V,40,MA);
	SET_INPUT_LEVEL(3.85,1.65);
	SET_OUTPUT_LEVEL(3.85,0.4);
	if(!RUN_PATTERN("FUN_MAX",0,1,0,0))
		BIN(2);


	SET_DPS(1,5,V,40,MA);
	SET_DPS(2,5,V,40,MA);
	SET_INPUT_LEVEL(3.5,1.5);
	SET_OUTPUT_LEVEL(3.5,0.4);
	FORMAT(NRZ0,"1-3,45-47");
	if(!RUN_PATTERN("FUN",0,1,0,0))
		BIN(2);

在這里插入圖片描述
看到VOL測驗是在2.4V電源電壓，輸出負載電流2.1mA下，最大為0.4V
先不考慮圖形檔案，當做最后會讓輸出一個低電平

// VOL 測驗
	SET_DPS(1,2.4,V,50,MA);
	SET_DPS(2,2.4,V,50,MA);
	SET_INPUT_LEVEL(2.4,0.1);
	RUN_PATTERN(2,1,0,0);
	PMU_CONDITIONS(FIMV,2.1,MA,2.4,V);//手冊寫明測驗情況
	if(!PMU_MEASURE("45",15,"VOL",V,0.4,No_LoLimit))//45腳SDA
		BIN(5);

在這里插入圖片描述

ICC測驗中需要保持時鐘頻率在100kHZ，我大概根據代碼結構估算了時鐘周期在3333ns，其他和上面差不多，只是測量電源作業電流而已

// ICC1 測驗
	SET_DPS(1,5,V,50,MA);
	SET_DPS(2,5,V,50,MA);
    SET_INPUT_LEVEL(5,0);
    SET_PERIOD(3333);
    SET_TIMING(100,500,1000);
    RUN_PATTERN(4,1,0,0);
	if(!DPS_MEASURE(1,R20MA,15,"ICC1",MA,2,No_LoLimit))
        BIN(6);


// ICC2 測驗
    SET_DPS(1,5,V,50,MA);
	SET_DPS(2,5,V,50,MA);
    SET_INPUT_LEVEL(5,0);
    SET_PERIOD(3333);
    SET_TIMING(100,500,1000);
    RUN_PATTERN(5,1,0,0);
	if(!DPS_MEASURE(1,R20MA,15,"ICC2",MA,5,No_LoLimit))
        BIN(7);

在這里插入圖片描述
輸入泄露電流，為輸入管腳固定輸入后輸入電流的大小，代碼基本差不多，我感覺甚至不用PATTEN直接加壓測流，但考慮到有兩個情況分別是1和0，所以測兩遍，

// ILI 測驗 所有輸入都等于0 所有輸入都等于VCC
    SET_DPS(1,5,V,2,MA);
	SET_DPS(2,5,V,2,MA);
    SET_INPUT_LEVEL(5,0);
//	SET_OUTPUT_LEVEL(3.5,1.5);
    PMU_CONDITIONS(FIMV,5,V,1,UA);
 	if(!PMU_MEASURE("1-3,45-47",15,"ILI1",UA,1,No_LoLimit))
		BIN(8);
    //所有輸入為0
    PMU_CONDITIONS(FIMV,0,V,1,UA);
 	if(!PMU_MEASURE("1-3,45-47",15,"ILI2",UA,1,No_LoLimit))
		BIN(8);

在這里插入圖片描述
因為Vout只能在Vout=0的時候所以只有一種情況，運行Vol的情況圖形

// ILO 測驗
    // RUN_PATTERN(3,1,0,0);
    // PMU_CONDITIONS(FIMV,5,V,1,UA);
    // if(!PMU_MEASURE("45",15,"ILO1",UA,1,No_LoLimit))
    //     BIN(9);
    RUN_PATTERN(2,1,0,0);
    PMU_CONDITIONS(FIMV,0,V,1,UA);
    if(!PMU_MEASURE("45",15,"ILO2",UA,1,No_LoLimit))
        BIN(9);

在這里插入圖片描述
穩態電流測的是穩態時電源電流，所以代碼如下：

// ISTB1 測驗
    SET_DPS(1,5,V,2,MA);
	SET_DPS(2,5,V,2,MA);
    SET_INPUT_LEVEL(5,0);
    RUN_PATTERN(6,1,0,0);//全零
 	if(!DPS_MEASURE(1,R20UA,15,"ISTB11",UA,5,No_LoLimit))
        BIN(10);

    RUN_PATTERN(7,1,0,0);//全一
 	if(!DPS_MEASURE(1,R20UA,15,"ISTB12",UA,5,No_LoLimit))
        BIN(10);
// ISTB2 測驗
    SET_DPS(1,2.4,V,2,MA);
	SET_DPS(2,2.4,V,2,MA);
    SET_INPUT_LEVEL(2.4,0);
    RUN_PATTERN(6,1,0,0);//全零
 	if(!DPS_MEASURE(1,R20UA,15,"ISTB21",UA,4,No_LoLimit))
        BIN(11);
    RUN_PATTERN(7,1,0,0);//全一
 	if(!DPS_MEASURE(1,R20UA,15,"ISTB22",UA,4,No_LoLimit))
        BIN(11);

圖形檔案撰寫

圖形0用于功能，（3用于Voh，GG） 2用于Vol 4用于ICC read 5用于ICC WIRTE 6用于輸入全0， 7用于輸入全1

首先圖形0，為功能測驗服務，主要利用IIC讀寫測驗每個單元存盤模塊、地址控制、WP是否好用等，我只演示IIC讀寫測驗中的一部分，其他的請自行撰寫，

決議IIC讀寫協議

開始信號
在這里插入圖片描述
在SCL高電平時，SDA從0變1

    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始

結束信號

在這里插入圖片描述
在SCL高電平時，SDA從底變高

    INC     (000 010)
    INC     (000 110)//結束標志
    INC     (000 100)//可以算作結束，實際用于遏制總線

發送
在這里插入圖片描述
SDA需要在SCL從底到高到底時保持穩定

    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//資料第一位，注意放的是資料高位

主機接受應答
主機釋放SDA，變為接收SDA，SCL從底變高，判斷SDA情況，如果SDA底為應答，高為非應答
以下展示非應答

    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收

主機發送應答
和發送資料一樣，底為主機回應從機應答，高為主機回應從機非應答
舉例在主機接收資料時的非應答

    //主機發送回應（即順序繼續接收），非回應（準備停止），此處非回應停止
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//

EEPROM具體程式

首先引腳定義，和測驗程式對應

MEM_SOURCE_15;

PINDEF

A0    =I,BIN,(1)
A1    =I,BIN,(2)
A2    =I,BIN,(3)
SDA   =IO,BIN,(45)
SCL   =I,BIN,(46)
WP    =I,BIN,(47)


//測驗依據：NS
//  負載電阻：10K(Pin 7-VCC,15-VCC)
//  負載電容：1000P(Pin 7-6,15-14)
//  在測驗不同廠家的器件時，請根據規范適當改變測驗周期與選通時間，

然后具體圖形0的撰寫

MAIN_F

START_INDEX(0) //功能檢測，頁寫檢測0、1、并讀檢測，然后WP看保護，然后測驗地址控制器（我這里只寫了寫0000 0000為FF并讀0000 0000，其他自己補充）

實體為單獨寫一個地址，資料為FF
在這里插入圖片描述
上面是寫邏輯的時序圖
為開始信號->發資料1010 A2A1A0 0（設備地址）->等待從機回應為低電平->發資料 寫資料地址->等待從機回應為低電平->停止信號
看懂之前IIC模塊，就知道只是個簡單拼接而已

//************************************************************************************************************************************//
    //演示的是設備地址000，寫一位元組FF到資料地址0000 0000
    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第一位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第二位補0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第三位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第四位補0
    //三位實際地址,以000為例
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A0
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址第八位 SDA位為0是寫為1是讀（IIC協議7位+1位）   以上是設備地址
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//資料地址第一位，注意放的是地址高位
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//3
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//4
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//5
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//6
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//7
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//8，以上是資料地址以0000 0000為例
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    //寫資料8位，先以全寫1
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//資料第一位，注意放的是資料高位
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//2
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//3
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//4
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//5
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//6
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//7
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//8，以上是資料
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 010)
    INC     (000 110)//結束標志
    INC     (000 100)//可以算作結束，實際用于遏制總線

單獨讀一個地址為例
在這里插入圖片描述
流程為：
開始信號->發資料1010 A2A1A0 0（設備地址）->等待從機回應為低電平->發資料 寫資料地址->等待從機回應為低電平->開始信號->發資料1010 A2A1A0 0（設備地址）->等待從機回應為低電平->浮空等待資料和主機接收從機應答代碼差不多，回圈8次->發送非應答(準備停止，應答就繼續發)->停止信號
代碼一樣為拼裝

    //************************************************************************************************************************************//
    //讀設備000的資料地址0000 0000的資料
    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第一位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第二位補0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第三位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第四位補0
    //三位實際地址,以000為例
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A0
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址第八位 SDA位為0是寫為1是讀（IIC協議7位+1位）   以上是設備地址
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//資料地址第一位，注意放的是地址高位
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//3
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//4
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//5
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//6
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//7
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//8，以上是資料地址以0000 0000為例
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第一位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第二位補0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第三位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第四位補0
    //三位實際地址,以000為例
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址第八位 SDA位為0是寫為1是讀（IIC協議7位+1位）
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    //因為上一步吧0000 0000的全寫1了檢測的時候就是全H，接下來要接收8位資料
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 H10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    //主機發送回應（即順序繼續接收），非回應（準備停止），此處非回應停止
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//
    INC     (000 010)
    INC     (000 110)//結束標志
    INC     (000 100)//可以算作結束，實際用于遏制總線

HALT     (000 100)

圖形2的撰寫，因為根據測驗檔案，圖形2測驗的是Vol，所以只需SDA為從機發送低電平即應答信號即可

START_INDEX(2) //Vol測驗，即讓SDA低電平，即讓EEPROM來個應答信號即可
    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第一位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第二位補0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第三位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第四位補0
    //三位實際地址,以000為例
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A0
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址第八位 SDA位為0是寫為1是讀（IIC協議7位+1位）   以上是設備地址
    INC     (000 X00)
    INC     (000 L10)
HALT     (000 L10)

圖形4，是IIC回圈讀程式，利用JMP和LDF使程式一直讀即可，參考讀代碼程式，因不在乎結果所以用X代替H檢測高電平，

START_INDEX(4) //用于ICC read，反復讀取
    //************************************************************************************************************************************//
    //讀設備000的資料地址0000 0000的資料
    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第一位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第二位補0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第三位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第四位補0
    //三位實際地址,以000為例
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A0
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址第八位 SDA位為0是寫為1是讀（IIC協議7位+1位）   以上是設備地址
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//資料地址第一位，注意放的是地址高位
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//3
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//4
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//5
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//6
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//7
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//8，以上是資料地址以0000 0000為例
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第一位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第二位補0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第三位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第四位補0
    //三位實際地址,以000為例
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址第八位 SDA位為0是寫為1是讀（IIC協議7位+1位）
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    //讀回圈，因為檔案里說了會形成回圈_環,所以127+1=0所以讀就完事了，而且不在意高低電平,X代替H、L
    LDF     (000 X00)
    //因為上一步吧0000 0000的全寫1了檢測的時候就是全H，接下來要接收8位資料
A   INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 X00)
    INC     (000 X10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    //主機發送回應（即順序繼續接收），非回應（準備停止），此處回應繼續讀
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//
    JMP,A   (000 000)
HALT     (000 000)

圖形5，類似，IIC的連續寫

START_INDEX(5) //用于ICC write，反復寫
//************************************************************************************************************************************//
    //演示的是設備地址000，寫一位元組FF到資料地址0000 0000
    INC     (000 110)
    INC     (000 010)
    INC     (000 000)//開始
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第一位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第二位補0
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//補全8位地址的第三位補1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址的第四位補0
    //三位實際地址,以000為例
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A1
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//A0
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//補全8位地址第八位 SDA位為0是寫為1是讀（IIC協議7位+1位）   以上是設備地址
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//資料地址第一位，注意放的是地址高位
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//2
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//3
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//4
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//5
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//6
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//7
    INC     (000 000)
    INC     (000 010)
    INC     (000 000)//8，以上是資料地址以0000 0000為例
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    //寫回圈
    LDF     (000 010)
    //寫資料8位，先以全寫1
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//資料第一位，注意放的是資料高位
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//2
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//3
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//4
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//5
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//6
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//7
    INC     (000 100)
    INC     (000 110)
    INC     (000 100)//8，以上是資料
    INC     (000 X00)
    INC     (000 L10)
    INC     (000 X00)//等待回應H，判斷是否為高L，其中0 1代表輸入，L H代表接收
    JMP,B   (000 X00)


HALT    (000 X00)

圖形6，全底，圖形7，全高

START_INDEX(6) //用于輸入全0
    INC     (000 000)
HALT    (000 000)

START_INDEX(6) //用于輸入全1
    INC     (111 111)
HALT    (111 111)

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/105521.html

標籤：其他

上一篇：計算機二級公共基礎知識

下一篇：Java——亂數的應用

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 面試突擊第一季，第二季，第三季

    第一季必考 https://www.bilibili.com/video/BV1FE411y79Y?from=search&seid=15921726601957489746 第二季分布式 https://www.bilibili.com/video/BV13f4y127ee/?spm_id_fro ......

    uj5u.com 2020-09-10 05:35:24 more
  • 第三單元作業總結

    1.前言 這應該是本學期最后一次寫作業總結了吧。總體來說，對作業的節奏也差不多掌握了，作業做起來的效率也更高了。雖然和之前的作業一樣，作業中都要用到新的知識，但是相比之前，更加懂得了如何利用工具以及資料。雖然之間卡過殼，但總體而言，這幾次作業還算完成的比較好。 2.作業程序總結 相比前兩個單元，此單 ......

    uj5u.com 2020-09-10 05:35:41 more
  • 北航OO（2020）第四單元博客作業暨課程總結博客

    北航OO（2020）第四單元博客作業暨課程總結博客 本單元作業的架構設計 在本單元中，由于UML圖具有比較清晰的樹形結構，因此我對其中需要進行查詢操作的元素進行了包裝，在樹的父節點中存盤所有孩子的參考。考慮到性能問題，我采用了快取機制，一次查詢后盡可能快取已經遍歷過的資訊，以減少遍歷次數。 本單元我 ......

    uj5u.com 2020-09-10 05:35:48 more
  • BUAA_OO_第四單元

    一、UML決議器設計 ? 先看下題目：第四單元實作一個基于JDK 8帶有效性檢查的UML(Unified Modeling Language)類圖，順序圖，狀態圖分析器 MyUmlInteraction，實際上我們要建立一個有向圖模型，UML中的物件（元素）可能與同級元素連接，也可與低級元素相連形成 ......

    uj5u.com 2020-09-10 05:35:54 more
  • 6.1邏輯運算子

    邏輯運算子 1. && 短路與 運算式1 && 運算式2 01.運算式1為true并且運算式2也為true 整體回傳為true 02.運算式1為false，將不會執行運算式2 整體回傳為false 03.只要有一個運算式為false 整體回傳為false 2. || 短路或 運算式1 || 運算式2 ......

    uj5u.com 2020-09-10 05:35:56 more
  • BUAAOO 第四單元 & 課程總結

    1. 第四單元：StarUml檔案決議 本單元采用了圖模型決議UML。 UML檔案可以抽象為圖、子圖、邊的邏輯結構。 在實作中，圖的節點包括類、介面、屬性，子圖包括狀態圖、順序圖等。 采用了三次遍歷UML元素的方法建圖，第一遍遍歷建點，第二、三次遍歷設定屬性、連邊，實作圖物件的初始化。這里借鑒了一些 ......

    uj5u.com 2020-09-10 05:36:06 more
  • 談談我對C# 多型的理解

    面向物件三要素：封裝、繼承、多型。 封裝和繼承，這兩個比較好理解，但要理解多型的話，可就稍微有點難度了。今天，我們就來講講多型的理解。 我們應該經常會看到面試題目：請談談對多型的理解。 其實呢，多型非常簡單，就一句話：呼叫同一種方法產生了不同的結果。 具體實作方式有三種。 一、多載 多載很簡單。 p ......

    uj5u.com 2020-09-10 05:36:09 more
  • Python 資料驅動工具：DDT

    背景 python 的unittest 沒有自帶資料驅動功能。 所以如果使用unittest，同時又想使用資料驅動，那么就可以使用DDT來完成。 DDT是 “Data-Driven Tests”的縮寫。 資料：http://ddt.readthedocs.io/en/latest/ 使用方法 dd. ......

    uj5u.com 2020-09-10 05:36:13 more
  • Python里面的xlrd模塊詳解

    那我就一下面積個問題對xlrd模塊進行學習一下： 1.什么是xlrd模塊？ 2.為什么使用xlrd模塊？ 3.怎樣使用xlrd模塊？ 1.什么是xlrd模塊？ ?python操作excel主要用到xlrd和xlwt這兩個庫，即xlrd是讀excel，xlwt是寫excel的庫。 今天就先來說一下xl ......

    uj5u.com 2020-09-10 05:36:28 more
  • 當我們創建HashMap時，底層到底做了什么？

    jdk1.7中的底層實作程序（底層基于陣列+鏈表） 在我們new HashMap()時，底層創建了默認長度為16的一維陣列Entry[ ] table。當我們呼叫map.put(key1,value1)方法向HashMap里添加資料的時候： 首先，呼叫key1所在類的hashCode()計算key1 ......

    uj5u.com 2020-09-10 05:36:38 more
最新发布
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:20:47 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:20:25 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:20:17 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:20:10 more
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:19:44 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:19:07 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:18:57 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:18:49 more
  • 05單件模式

    #經典的單件模式 public class Singleton { private static Singleton uniqueInstance; //一個靜態變數持有Singleton類的唯一實體。 // 其他有用的實體變數寫在這里 //構造器宣告為私有，只有Singleton可以實體化這個類! ......

    uj5u.com 2023-04-19 08:42:51 more
  • 【架構與設計】常見微服務分層架構的區別和落地實踐

    軟體工程的方方面面都遵循一個最基本的道理：沒有銀彈，架構分層模型更是如此，每一種都有各自優缺點，所以請根據不同的業務場景，并遵循簡單、可演進這兩個重要的架構原則選擇合適的架構分層模型即可。 ......

    uj5u.com 2023-04-19 08:42:41 more

Copyright © 2010-2020 有解無憂
