Node-RED是構建物聯網（IoT）應用程式的強大工具，它使用可視化的編程方法，允許開發人員將預定義的代碼塊（稱為“節點”）連接在一起以執行任務，
當預定義的代碼塊連接在一起時，通常由輸入節點，處理節點和輸出節點組成的連接節點構成一個“流”，
RevPi Core模塊已經內置Node-RED運行環境，本文將介紹基于Node-RED如何實作RevPi Core模塊與阿里云物聯網平臺的通信，
01 啟動Node-RED
RevPi Core模塊已經搭建好了Node-RED運行環境，并且額外包含適用于RevPi設備的節點，無需額外安裝軟體，直接啟動運行即可，
首先通過putty遠程連接RevPi，輸入以下命令以啟動Node-RED：sudo node-red-start，

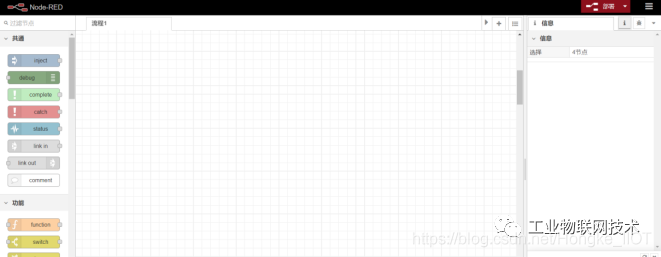

等待Node-RED啟動后，通過在瀏覽器中輸入 RevPi的IP:1880進入Node-RED界面，
可以通過命令sudo systemctl enable nodered.service設定Node-RED的開機自啟動，
02 配置阿里云物聯網平臺

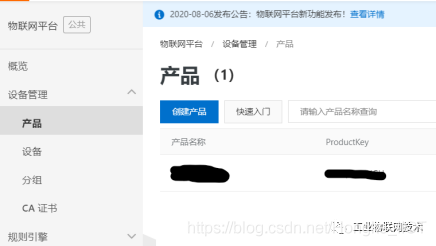

在物聯網平臺控制臺點擊設備管理->產品->創建產品:

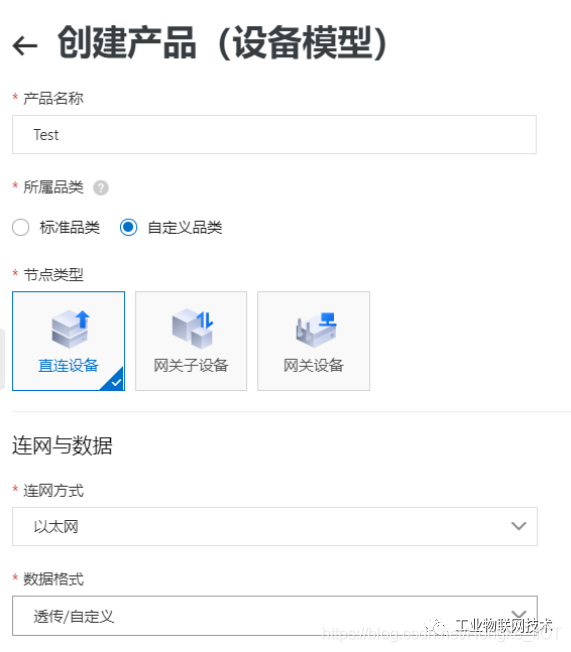

安裝下圖所示配置產品：

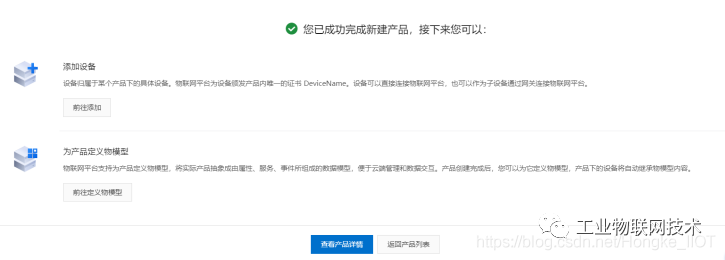

點擊保存，并前往添加設備:

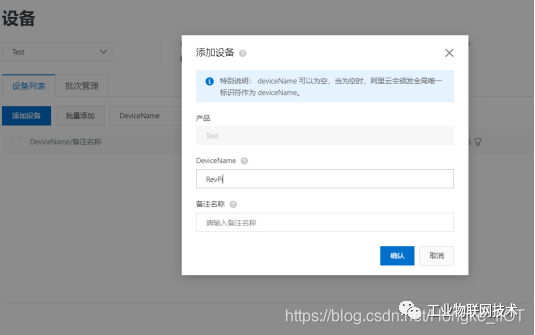

輸入設備名稱，可以自行選擇，這里設定的是RevPi:

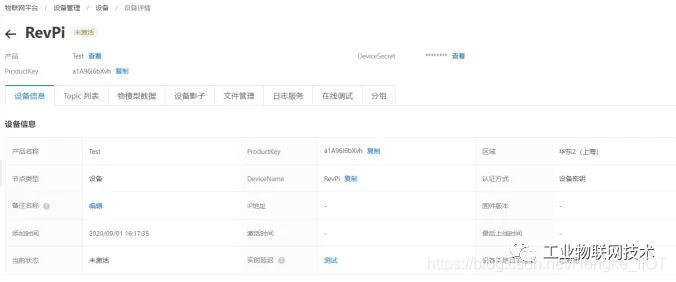

點擊確認，并前往查看設備資訊:
暫時不要關閉此設備資訊頁面，稍后還需要此頁面的相關資訊，
03 創建Node-RED流

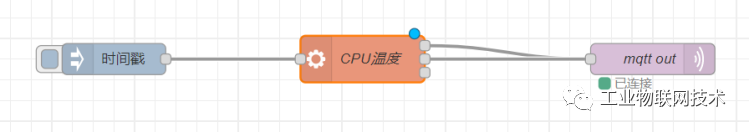

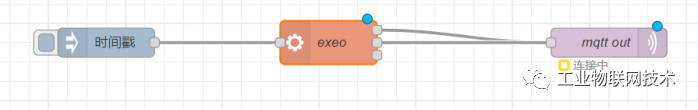

這里將采用MQTT通信方式與阿里云物聯網平臺進行通信，首先建立如下圖所示流:
時間戳（即inject節點）在這里僅起到觸發作用，無需設定，

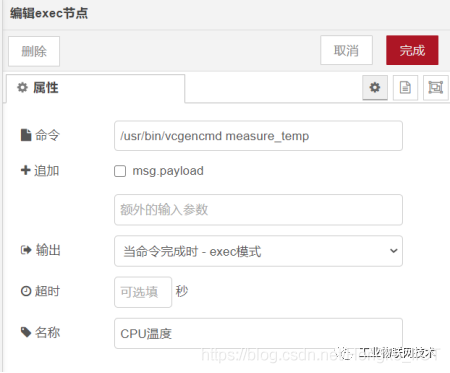

exec節點可執行系統命令，本文借助exec節點采集RevPi的CPU溫度，并將其上傳到云平臺，對exec節點進行如下圖所屬配置，
其中命令框中輸入：/usr/bin/vcgencmd measure_temp，
04 mqtt out節點引數設定
mqtt out節點配置可以參考阿里云物聯網平臺檔案“使用MQTT.fx接入物聯網平臺”，檔案中采用的是MQTT.fx軟體，但配置引數基本相同，

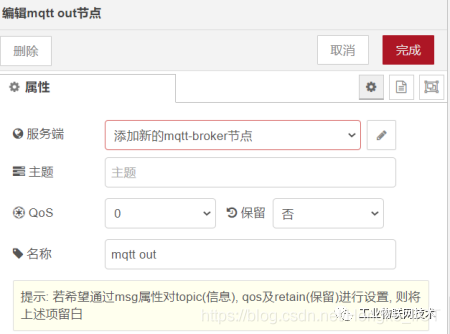

點擊添加新的mqtt-broker節點，節點名稱自行設定，本例設為AliIOT，
需要配置的引數包括連接和屬性兩種，下面依次看一下：

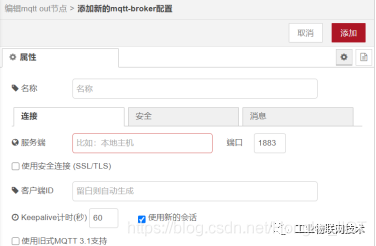

服務端
根據官方檔案，Broker的地址格式為：
${YourProductKey}.iot-as-mqtt. ${YourRegionId}.aliyuncs.com
上面的ProductKey可以在設備資訊中找到，RegionId可以參考網址：https://help.aliyun.com/document_detail/40654.html?spm=a2c4g.11186623.2.19.3d1b5800pRBtd2#concept-h4v-j5k-xdb
完整示例：
a1A96I6bXvh.iot-as-mqtt.cn-shanghai.aliyuncs.com，
埠選擇1883即可，
客戶端ID
客戶端ID的格式為：
${clientId}|securemode=3,signmethod=hmacsha1| ，
- clientId用戶可以自行設定，長度在64字符以內，本例中設定為RevPiNodeRED，
- securemode為安全模式，TCP直連模式設定為securemode=3，TLS直連為securemode=2，本例選擇安全模式為3，
- signmethod為演算法型別，支持hmacmd5和hmacsha1，本例選擇hmacsha1，
完整示例：
RevPiNodeRED|securemode=3,signmethod=hmacsha1|

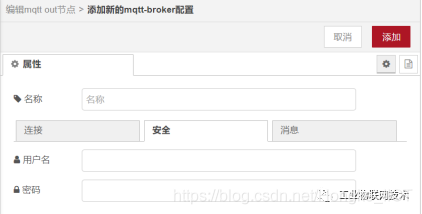

用戶名及密碼
用戶名的格式為：
${YourDeviceName}& ${YourProductKey} ，
DeviceName和ProductKey均可在設備資訊處找到，請自行對應填寫，
完整示例：
RevPi&a1A96I6bXvh
密碼需要根據設備資訊進行加密運算生成，可以借助password生成小工具，下載地址:
https://files.alicdn.com/tpsservice/88413c66e471bec826257781969d1bc7.zip?spm=a2c4g.11186623.2.21.3d1b5800pRBtd2&file=88413c66e471bec826257781969d1bc7.zip
下載后解壓，雙擊sign檔案即可運行，

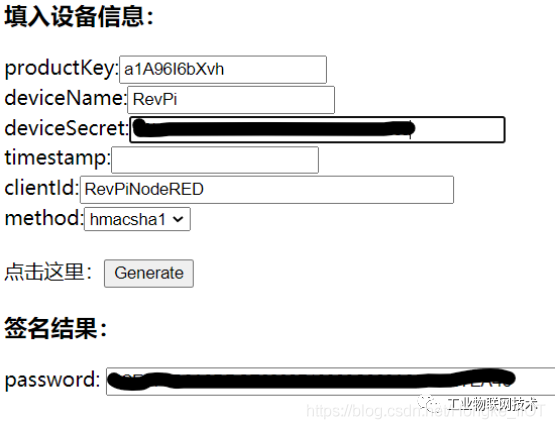

如下圖所示，如實填寫相關資訊，時 間戳可省略，點擊generate即可生成密碼，
另外還可以以手動方法生成密碼，詳細可參考阿里云物聯網平臺官方檔案，
主題
將以上Broker相關資訊填寫完成后點擊添加即可:

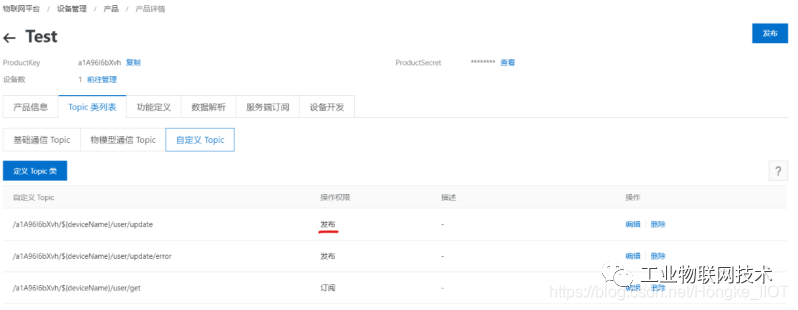

主題可以在產品->Test->Topic類串列->自定義Topic中選擇具有發布權限的Topic，并根據設備名稱進行更改:
當然，也可以自定義具有發布權限的主題，本例采用的主題為：
/a1A96I6bXvh/RevPi/user/update

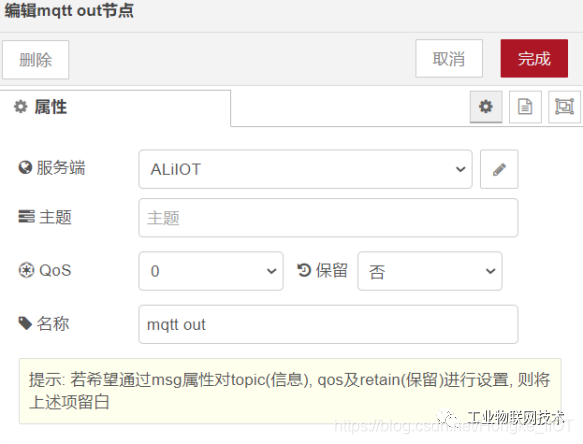

mqtt out節點的QoS和保留選項設定可自行選擇，配置完成后點擊“完成”即可，然后點擊“部署”按鈕，將此流程部署到設備并運行，
05 通信測驗
部署完成后，正常情況下mqtt out節點應顯示“已連接”，若“未連接”或者一直在“連接中”，請檢查相關配置是否有錯，
點擊時間戳，觸發流程，即可將溫度資訊上傳到云平臺，

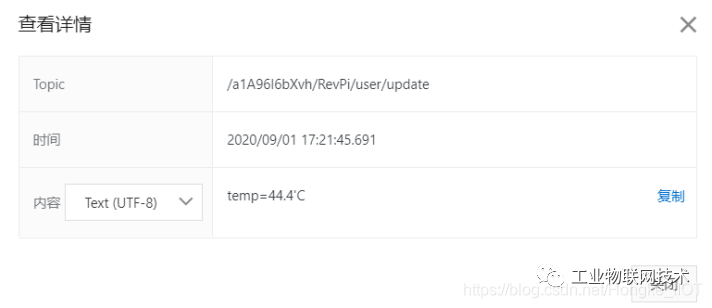

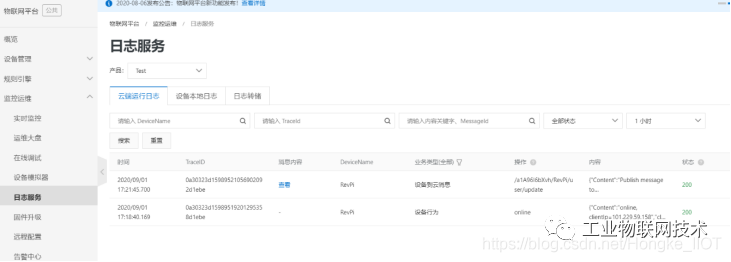

可以在阿里云物聯網平臺控制臺的監控運維->日志服務下，選擇Test產品即可在云端運行日志下查看到接收到的溫度資訊，
當然，也可以通過具有訂閱權限的主題實作從云平臺將資訊發送到RevPi，如果您對這方面感興趣，可以根據官方手冊自行探索實作方式，
