Service Mesh - gRPC 本地聯調遠程服務

Description

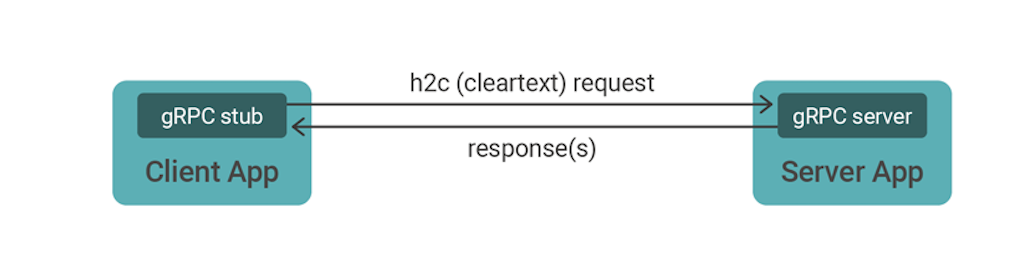

Service Mesh 架構下，服務間呼叫會通過服務名（Service Name）互相呼叫，比如在 Kubernetes 、Docker Swarm 集群中，服務 IP 均由集群動態分配，外部網路無法直接訪問到集群內部的服務，對于大型系統，微服務的數量較多，服務間的呼叫關系也錯綜復雜，遇到問題時，本地啟動整個服務集群去 Debug，不僅需要本地電腦有很高的配置，而且操作起來也比較麻煩，比較優雅一點的做法是本地啟動相應服務，gRPC 呼叫都連接到遠程集群，

Nginx gRPC Module

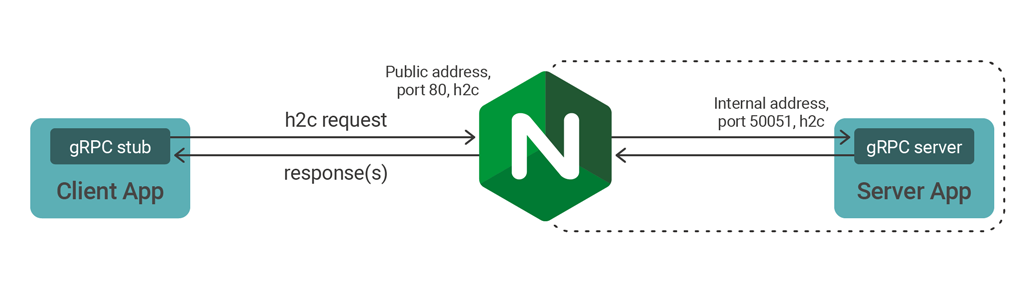

Nginx 版本 1.13.10 之后支持 gRPC 反向代理，這樣我們就能通過在集群中部署 Nginx 服務，來連通外部網路和集群內的服務，

Kubernetes Demo

1、Deploy gRPC Server In Kubernetes Cluster

• 首先，在 Kubernetes 集群中部署鏡像為 python:3 的容器，為下面的代碼提供運行環境
• 然后，克隆專案 https://github.com/ChinaSilence/python-grpc，執行 pip install python-grpc 安裝依賴
• 接著，在 python-grpc 目錄下執行 python server/server.py，觀察日志，等待 gRPC server 啟動成功
• 最后，創建 Kubernetes Service，暴露 gRPC 服務

kind: Service
apiVersion: v1
metadata:
  name: server-a-service
  namespace: default
spec:
  ports:
    - port: 6565
      targetPort: 6565
  selector:
    app: server-a

2、Deploy Nginx gRPC Proxy In Kubernetes Cluster

以下內容包含 Nginx Config、Nginx Deployment 和 Nginx Service，提供了 gRPC 請求的轉發能力：

apiVersion: v1
kind: ConfigMap
metadata:
  name: nginx-grpc-proxy-config
  namespace: default
data:
  grpc.conf: |
    server {
        listen 6565 http2;
        server_name server-a-service;
        location / {
            grpc_pass grpc://server-a-service.default:6565;
        }
    }
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-grpc-proxy-deployment
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-grpc-proxy
  template:
    metadata:
      labels:
        app: nginx-grpc-proxy
    spec:
      containers:
        - name: nginx-grpc-proxy
          image: nginx:1.17
          ports:
            - containerPort: 6565
          volumeMounts:
            - mountPath: /etc/nginx/conf.d/
              name: nginx-config
      volumes:
        - name: nginx-config
          configMap:
            name: nginx-grpc-proxy-config
---
kind: Service
apiVersion: v1
metadata:
  name: nginx-grpc-proxy-service
  namespace: default
spec:
  ports:
    - port: 6565
      targetPort: 6565
      nodePort: 30000
  selector:
    app: nginx-grpc-proxy
  type: NodePort

3、Test Local Client Connect Remote Server

• 添加 host 記錄：<k8s 公網 IP> server-a-service
• 本地克隆專案 https://github.com/ChinaSilence/python-grpc，執行 pip3 install python-grpc 安裝依賴（需要 python3 的環境）
• 在 python-grpc 下修改檔案 client/client.py

servers = [Server('test', '127.0.0.1', 6565)]
# 變更為
servers = [Server('test', 'server-a-service', 30000)]

• 執行 python3 client/client.py 測驗遠程呼叫是否正常（示例中包含正常呼叫和例外呼叫）

Questions

多個遠程 gRPC 服務如何配置 nginx？

nginx 組態檔中添加多個 server 記錄：

    server {
        listen 6565 http2;
        server_name server-a-service;
        location / {
            grpc_pass grpc://server-a-service.default:6565;
        }
    }
    server {
        listen 6565 http2;
        server_name server-b-service;
        location / {
            grpc_pass grpc://server-b-service.default:6565;
        }
    }

本地 host 需要添加相應的記錄：

<k8s 公網 IP> server-a-service
<k8s 公網 IP> server-b-service

Documents

• http://nginx.org/en/docs/http/ngx_http_grpc_module.html
• https://www.nginx.com/blog/nginx-1-13-10-grpc/
