從程式員往架構師轉型的路上，蔡學鏞老師總結的“四維架構設計方法論”對我頗有幫助，讓我對架構設計有了更立體化、系統化的認知，現將學習心得分享出來供需要的小伙伴參考，
這套方法論通過空間（X、Y、Z）三個維度及時間T維度將問題域解構成可以輕松應對的小方塊，分而治之，同時，空間（X、Y、Z）三個維度聯動，專門為單個維度解決不了的問題提供解決方案，時間 T 維度將問題分解到一個時間范圍內，分步驟按節奏逐一解決，多維度、立體化、分層次、動態演進，這是我對這套方法論特點的總結，接下來，讓我們進入這個四維的架構時空一探究竟！
圖1 四維座標系統
前后端維度（X1 … X7）
前后端維度被分解為互動、業務、領域、資源四大層，其中業務可以細分為應用X2、框架X3，領域可以細分為服務X4、核心X5，資源也可以細分為代理X6、資料X7，共分為七個層次，服務X4可以實作API，如果公開，就是開放介面，呼叫服務層的介面，通常需要授權，代理X6可以實作SPI，隔離耦合，避免核心X5 依賴特定的外部系統或資料庫，每個層次做到高內聚，層與層之間做到低耦合，

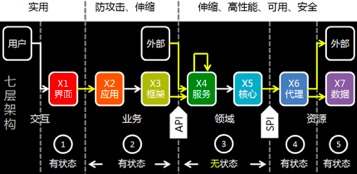

圖2 X軸分層結構
在系統實作程序中，可以綜合考慮現狀，X2應用和X3框架可以不分拆，X4服務和X5核心可以不分拆，待后續時機成熟可以再重構分層，這樣變更范圍僅在內部，
表2 X軸七層架構模型及其定位
|
分層型別 |
分層名稱 |
顏色 |
代號 |
分層定位 |
|
互動 |
界面層 |
紅 |
X1 |
界面更像是用戶的延伸，而非應用的延伸，界面可被視為用戶代理，根據用戶喜好、語言、平臺（手機、電腦、平板等）開發各種用戶界面， |
|
業務 |
應用層 |
橙 |
X2 |
一個應用可以有多個界面，根據市場需求，開發各種應用，并以介面的方式展現， |
|
框架層 |
黃 |
X3 |
將常用的應用流程設計成框架，后續開發同型別應用時，只要通過引數或者 DSL，就可以輕易訂制應用，減少開發成本，框架也可以用介面的方式開放讓外部呼叫， |
|
|
領域 |
服務層 |
綠 |
X4 |
服務層針對領域物件進行操作，并提供彈性的呼叫介面，服務層介面通常數目不多，但每個介面通常引數相當多，服務層沒有狀態，也不做快取， |
|
核心層 |
藍 |
X5 |
核心層反映領域模型，核心層的介面基本就是對此領域模型進行操作，建立領域模型，一方面幫助介面設計，另外一方面幫助資料存盤設計，梳理出彈性的存盤方式， |
|
|
資源 |
代理層 |
靛 |
X6 |
具備下列作用：資料代理，代表外部系統或資料庫；快取，為了效率或提高可用性（當外部系統掉線）；資料模塊，支持讀寫分離；轉接或轉發，轉接到外部系統，轉發到日志系統；資料備份系統（通過事件鉤子）；熱備系統接入， |
|
資料層 |
紫 |
X7 |
資料是公司最重要的資產，根據資料的特性，資料庫可以是：關系式資料庫；列資料庫；Associative DB；Key-Value；檔案資料庫；日志， |
業務維度（Y1 ... Yn）
從業務維度進行劃分，按照業務型別對系統進行分類，業務系統的劃分更多依賴業務領域的知識，這個維度設計最常用的方法論就是領域驅動設計DDD，
當Y軸的一個業務系統需要呼叫Y軸的另外一個業務系統時，兼顧效率和耦合，這套架構設計方法論給出了具體的架構原則：
- 當被呼叫的是公共系統時，那么呼叫將被視為內部呼叫，即服務可以直接呼叫服務，考慮到公共系統比較穩定，不會經常改變，直接呼叫可以減少呼叫環節，保障效率，
- 當被呼叫的是非公共系統時，那么呼叫將會被視為外部呼叫，即通過代理層去呼叫被呼叫系統的對外服務介面，這相當于把兩個系統后臺進行了串聯，降低了系統之間的耦合，后續被呼叫系統發生變更，對呼叫系統的影響也可以藉由其代理層進行了隔離，

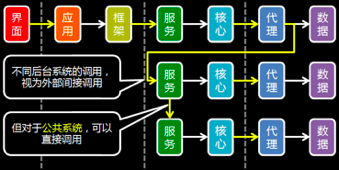

圖3 Y軸不同業務系統之間呼叫關系
系統維度（Z1...Zn）
該維度主要關注軟體、容器、運行時、作業系統、虛擬機、到硬體等這些與業務無關系統的架構，Z軸的系統可以分別用于前端優化、應用優化、平臺優化、資源優化等層面，

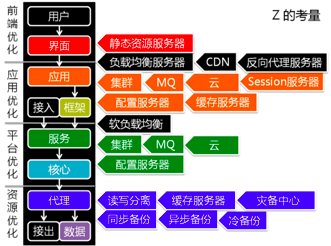

圖4 Z軸分層結構
時間維度（T1 … Tn）
對于一個新產品來說，架構不是一次成型的，從初始到成熟要經過一個不斷演進的程序，對于一個已有產品來說，架構的優化也是要結合實際情況分步驟實施，
除了技術上的考慮之外，我們還需要考慮市場及投資等方面的情況，通常，在研發的初期，產品本身的定位還不太清晰，需要快速地迭代投放市場獲取先發優勢，以及驗證想法，不斷地明確產品的定位，這個階段產品需求變動非常頻繁，許多架構的驅動因素尚未明確，如果過于關注架構，那產品推向市場就會遙遙無期，隨著產品定位的逐步清晰，架構的驅動因素及約束條件都逐漸浮出水面，這個時候架構設計的重要性就顯現出來了，另外，我們還需要根據投資預算來調整架構設計，如果投入比較充裕，那我們就可以投入更多的人力來提前將架構驅動因素研究清楚，甚至可以針對不確定的約束提供多套備選方案，
今天先分享到這里，后續我還會繼續分享各個維度的架構設計心得，請感興趣的小伙伴記得關注哦！堅持原創寫作不易，如果你覺得有價值，麻煩動動手指點個 「贊」，老兵哥會更有動力堅持，另外，我還會持續分享職業規劃、應聘面試、技能提升、影響力打造等經驗，關注 「 IT老兵哥 」，賦能程式人生！
