前言：

作業幾年下來，處理statusbar的機會和場景不算多，每次遇到具體業務問題時，都是去網上找一些api解決當前問題，但是從來沒有從根本上去了解statusbar的發展歷程，今天下定決心去徹底認識statusbar，

了解statusbar的發展需要分三個階段：

Android4.4（API19 KitKat）以前：無法做任何事，是的，就是一坨黑色，
Android4.4～Android5.0（API21 Lollipop）：可以實作狀態欄的變色，但是效果還不是很好，主要實作方式是通過FLAG_TRANSLUCENT_STATUS這個屬性設定狀態欄為透明并且為全屏模式，然后通過添加一個與StatusBar 一樣大小的View，將View 設定為我們想要的顏色，從而來實作狀態欄變色，
Android5.0～Android6.0（API23 Marshmallow）: 系統才真正的支持狀態欄變色，系統加入了一個重要的屬性和方法 android:statusBarColor （對應方法為 setStatusBarColor），通過這個屬性可以直接設定狀態欄的顏色
Android6.0以后：主要就是添加了一個功能可以修改狀態欄上內容和圖示的顏色（黑色和白色）

下面開始了解主要的API:
一、首先新建一個專案，注意把values/values-v19/values-v21中凡是在style.xml中有關 windowTranslucentNavigation、windowTranslucentStatus、statusBarColor 都刪掉，同時把布局帶有android:fitsSystemWindows注釋掉，

public class Main3Activity extends AppCompatActivity{

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main3);
    }

}

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".Main3Activity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textSize="20dp"
        android:textColor="@android:color/holo_red_light"
        android:text="測驗文案"
        />

    <View
        android:id="@+id/testview"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:background="@color/colorPrimary"
        tools:ignore="MissingConstraints" />
</LinearLayout>

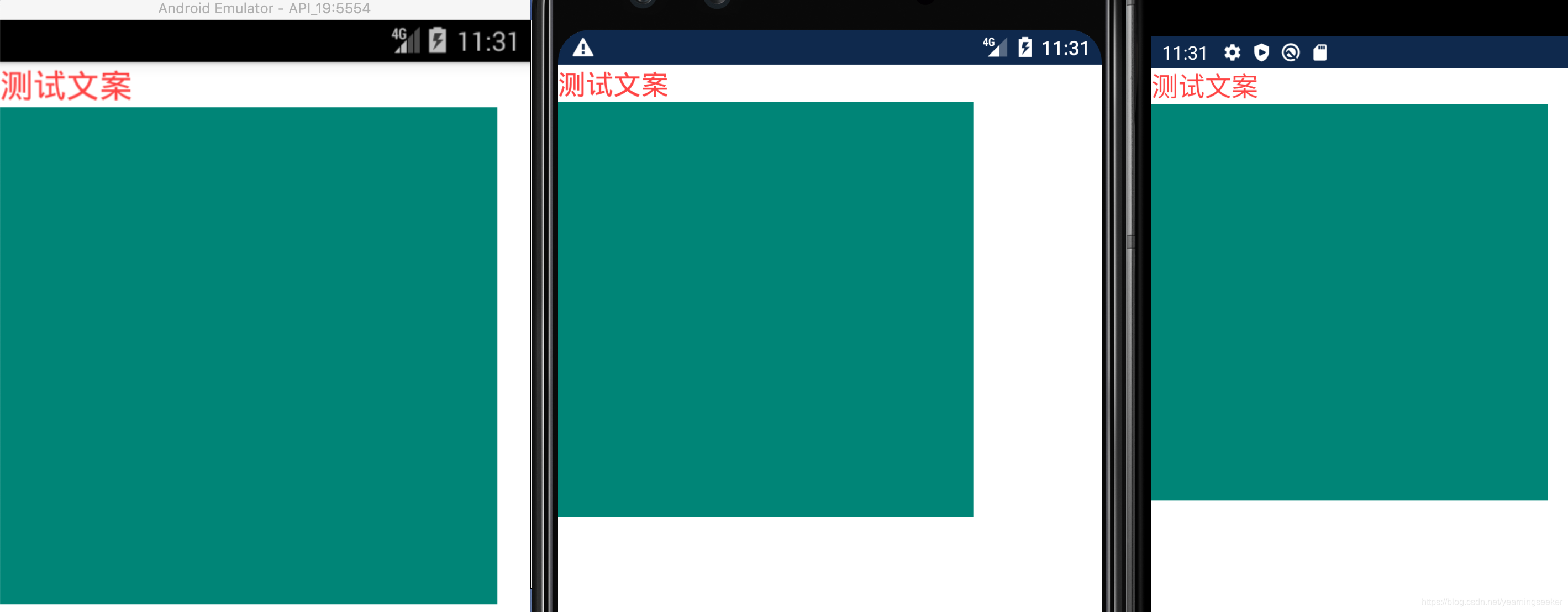

跑出來的效果是：
從左到右分別是 API 19（4.4）， 21（5.0）， 29(9.+)
在這里插入圖片描述
二、代碼中設定FLAG_TRANSLUCENT_STATUS后，請看如下效果：

public class Main3Activity extends AppCompatActivity{
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main3);
        getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
    }
}

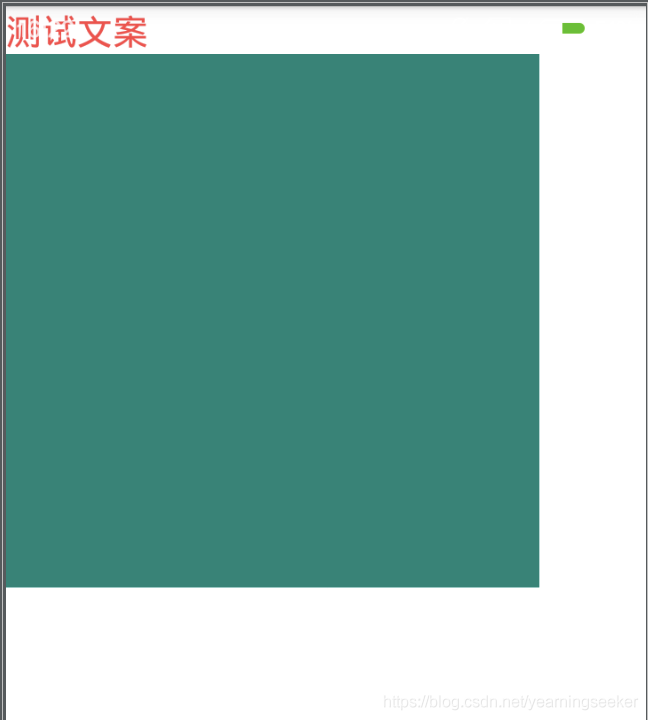

4.4會全透明，頁面上頂，
模擬器4.4應該是有bug，看不出效果，建議使用真機
在這里插入圖片描述

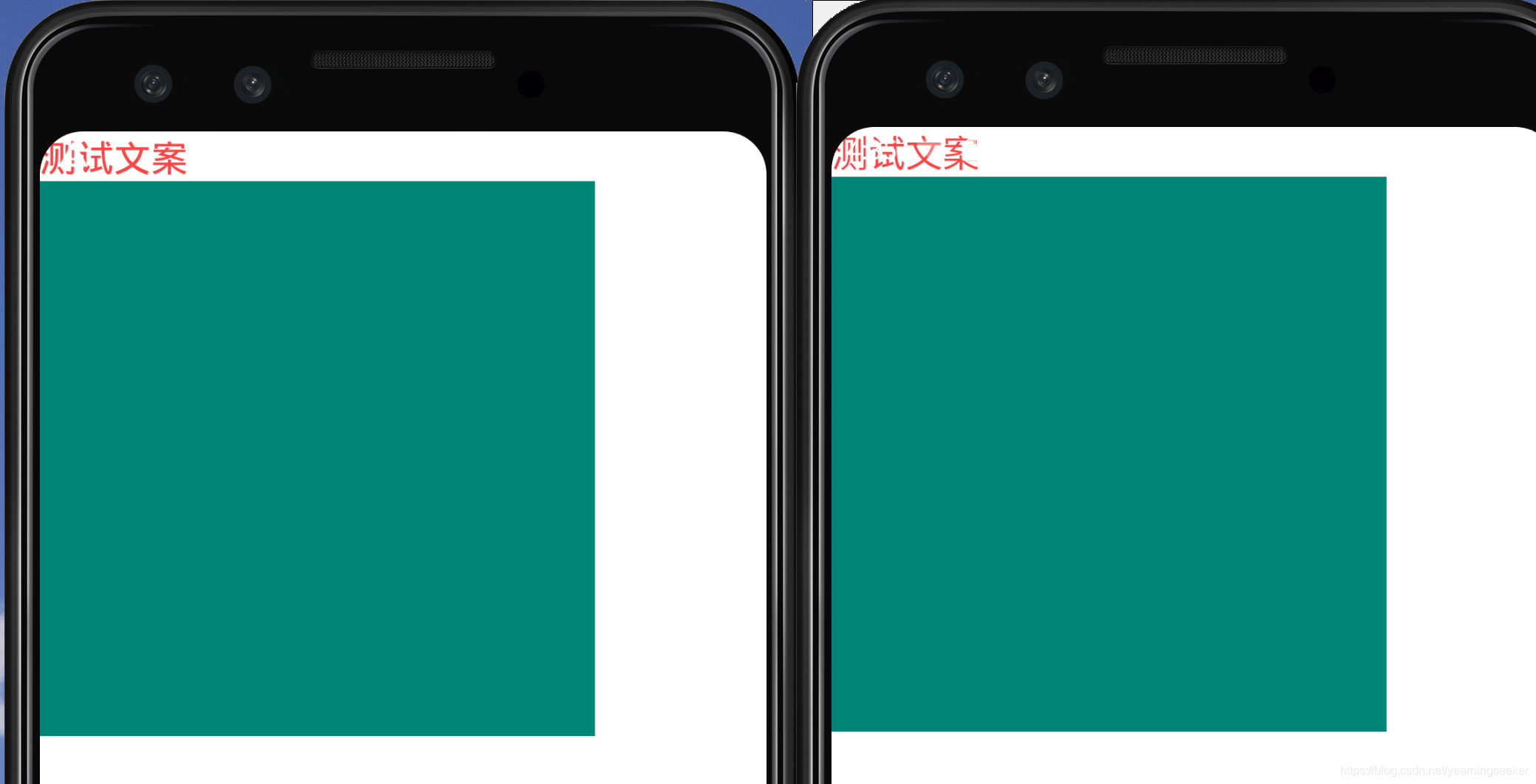

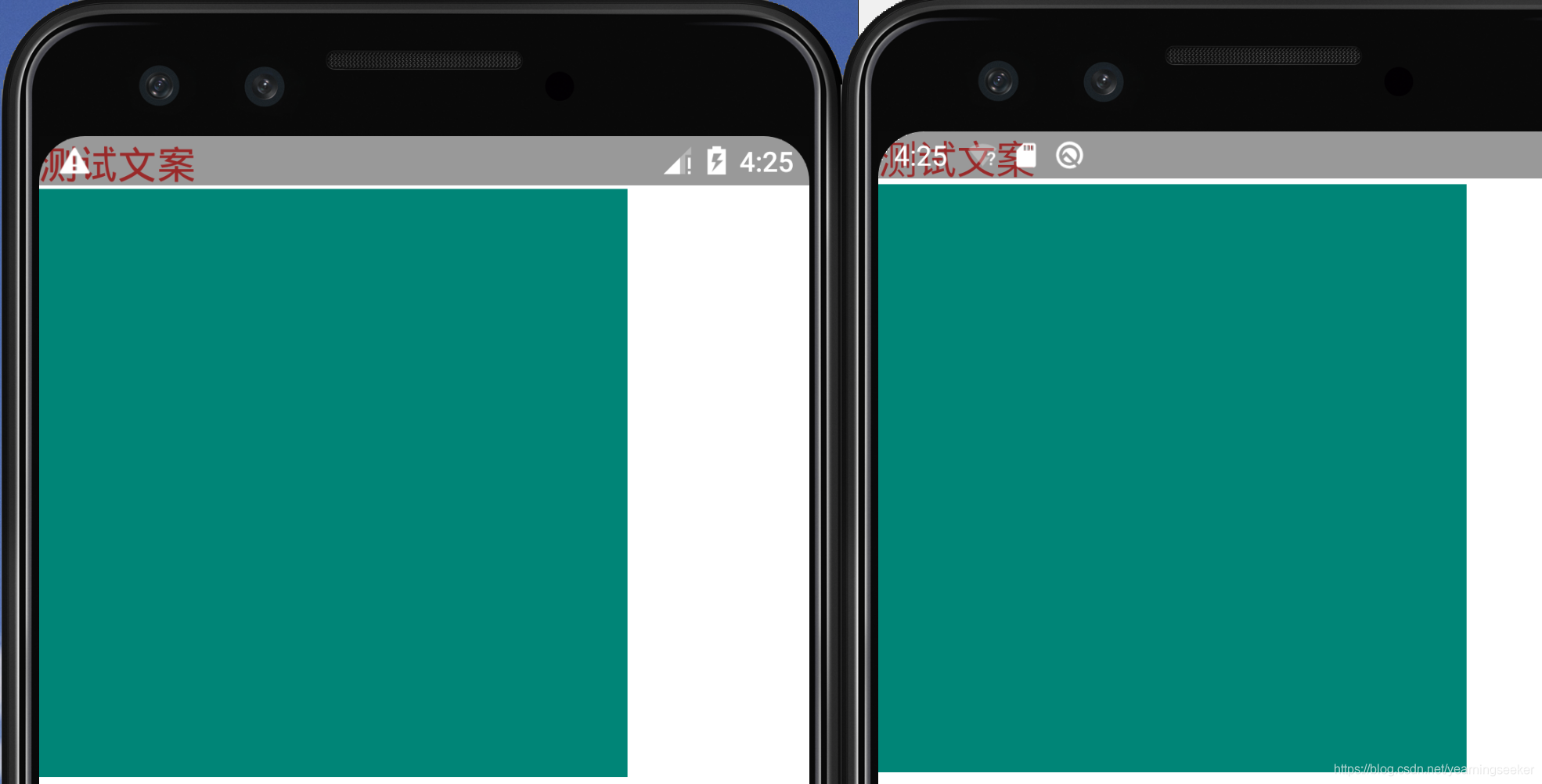

4.4以上是一樣的效果，頁面整體上頂，沉在狀態欄之下，同時狀態欄變為透明！
下圖左邊是 api21，右邊是api29，以下相同

這里我們給出一個結論：
android4.4—android5.0主要通過FLAG_TRANSLUCENT_STATUS這個屬性實作狀態欄變色，當使用這個flag時SYSTEM_UI_FLAG_LAYOUT_STABLE和SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN會被自動添加，

這顯然不是我們想要的效果，我們試著讓狀態欄透明，同時頁面不被狀態欄遮擋

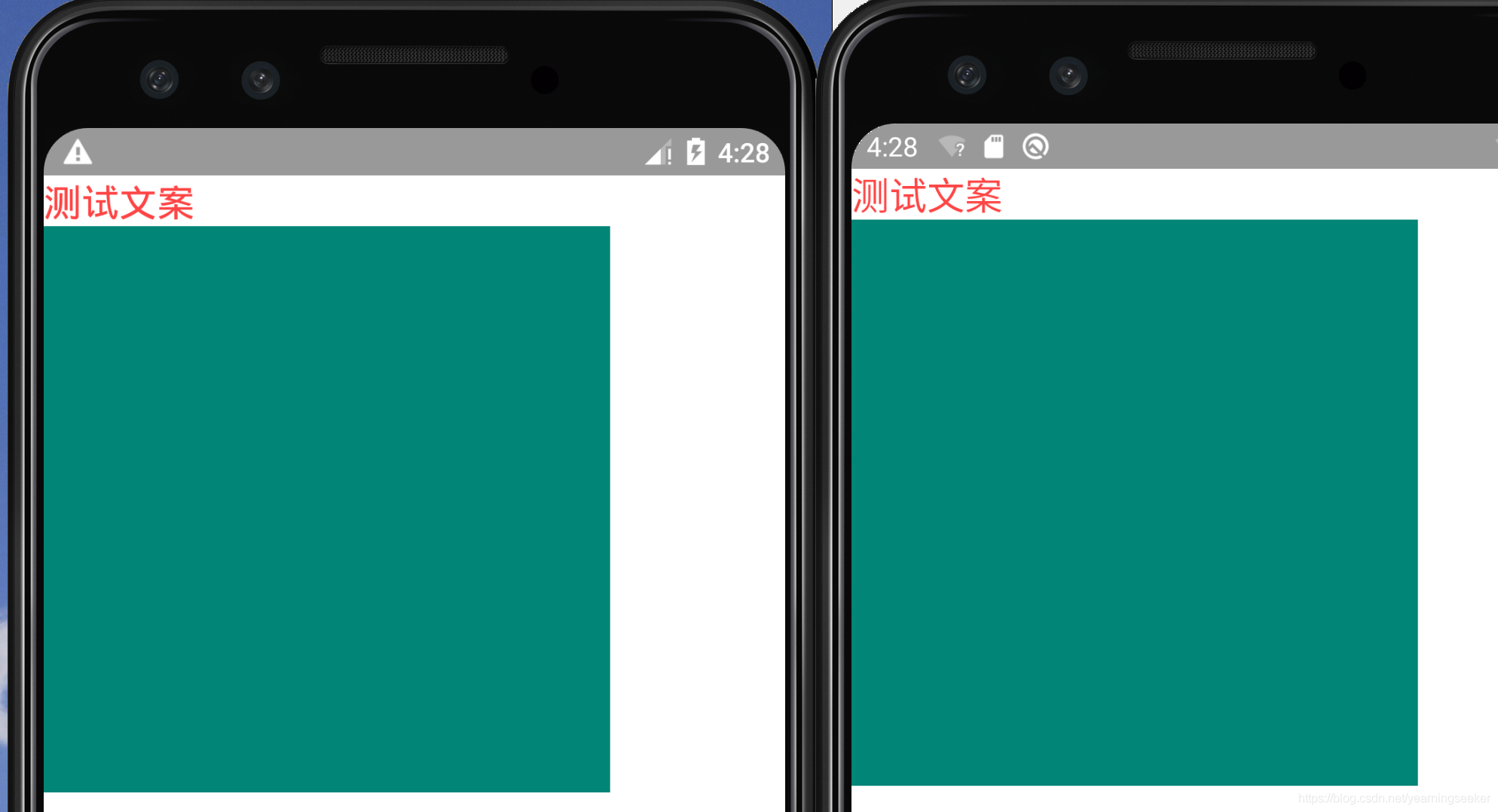

三、我們使用setFitsSystemWindows（android:fitsSystemWindows=“true”）這個api試試，

public class Main3Activity extends AppCompatActivity{
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main3);
        getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
        ViewGroup rootView = (ViewGroup) ((ViewGroup) findViewById(android.R.id.content)).getChildAt(0);
        rootView.setFitsSystemWindows(true);
    }
}
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:fitsSystemWindows="true"    //注意是這里！
    tools:context=".Main3Activity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textSize="20dp"
        android:textColor="@android:color/holo_red_light"
        android:text="測驗文案"
        />

    <View
        android:id="@+id/testview"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:background="@color/colorPrimary"
        tools:ignore="MissingConstraints" />
</LinearLayout>
或者在XML區域中設定：

在這里插入圖片描述

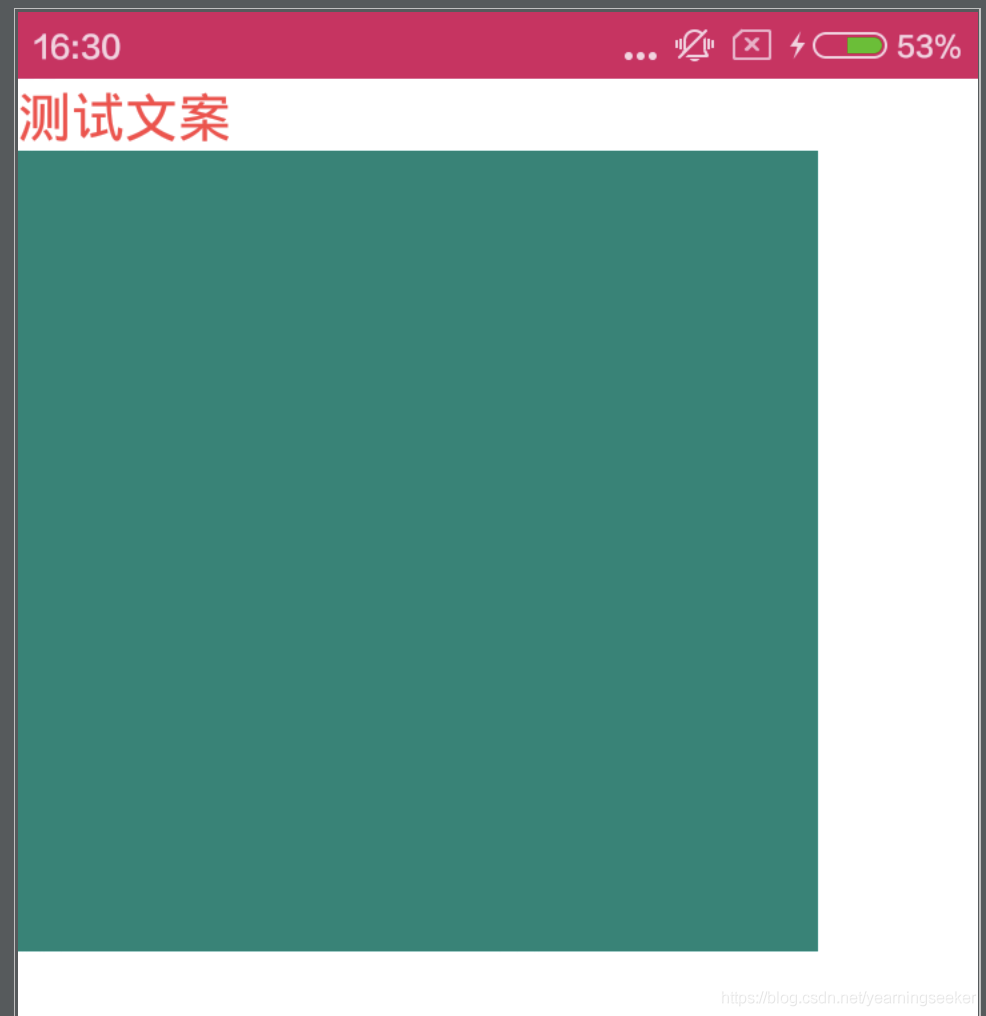

四、4.4沒有提供改變statusbar顏色的方案，我們采取了一個hack的方式，
方法是：要添加一個view填充在狀態欄上，view的高度就是狀態欄的高度，顏色就是你想要的狀態欄的顏色，

public class Main3Activity extends AppCompatActivity{
    private static final int FAKE_STATUS_BAR_VIEW_ID = R.id.statusbarutil_fake_status_bar_view;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main3);

        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
            getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
            ViewGroup decorView = (ViewGroup) getWindow().getDecorView();
            View fakeStatusBarView = decorView.findViewById(R.id.statusbarutil_fake_status_bar_view);
            if (fakeStatusBarView != null) {
                if (fakeStatusBarView.getVisibility() == View.GONE) {
                    fakeStatusBarView.setVisibility(View.VISIBLE);
                }
                fakeStatusBarView.setBackgroundColor(getResources().getColor(R.color.colorAccent));
            } else {
                decorView.addView(createStatusBarView(getResources().getColor(R.color.colorAccent)));
            }
            setRootView();
        }
    }

    private void setRootView() {
        ViewGroup parent = (ViewGroup) findViewById(android.R.id.content);
        for (int i = 0, count = parent.getChildCount(); i < count; i++) {
            View childView = parent.getChildAt(i);
            if (childView instanceof ViewGroup) {
                childView.setFitsSystemWindows(true);
                ((ViewGroup) childView).setClipToPadding(true);
            }
        }
    }

    private View createStatusBarView( @ColorInt int color) {
        // 繪制一個和狀態欄一樣高的矩形
        View statusBarView = new View(this);
        LinearLayout.LayoutParams params =
                new LinearLayout.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT, getStatusBarHeight());
        statusBarView.setLayoutParams(params);
        statusBarView.setBackgroundColor(color);
        statusBarView.setId(FAKE_STATUS_BAR_VIEW_ID);
        return statusBarView;
    }

    private int getStatusBarHeight() {
        // 獲得狀態欄高度
        int resourceId = getResources().getIdentifier("status_bar_height", "dimen", "android");
        return getResources().getDimensionPixelSize(resourceId);
    }
}

在這里插入圖片描述
注意：以下分析的api都與4.4無關了，4.4能做的事情就是對添加到頂部的view進行UI的變化，自主定制，思路都是一致的，

五、5.0（包含5.0）以上，設定statusbar的顏色可以直接利用一個window提供的api即可，不需要做任何限制，
注意：寫改代碼時一定要判斷sdk版本，不加判斷的話，運行到5.0以下機器上會直接crash

public class Main3Activity extends AppCompatActivity{
    @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main3);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
			getWindow().addFlags(WindowManager.LayoutParams.FLAG_DRAWS_SYSTEM_BAR_BACKGROUNDS);
            getWindow().clearFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
            getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_NAVIGATION);
            // 上面三行代碼，如果設定為全透明，則必須加上，設定為半透明，則可以不需要
            getWindow().setStatusBarColor(getResources().getColor(R.color.colorAccent));
        }
    }
}

在這里插入圖片描述

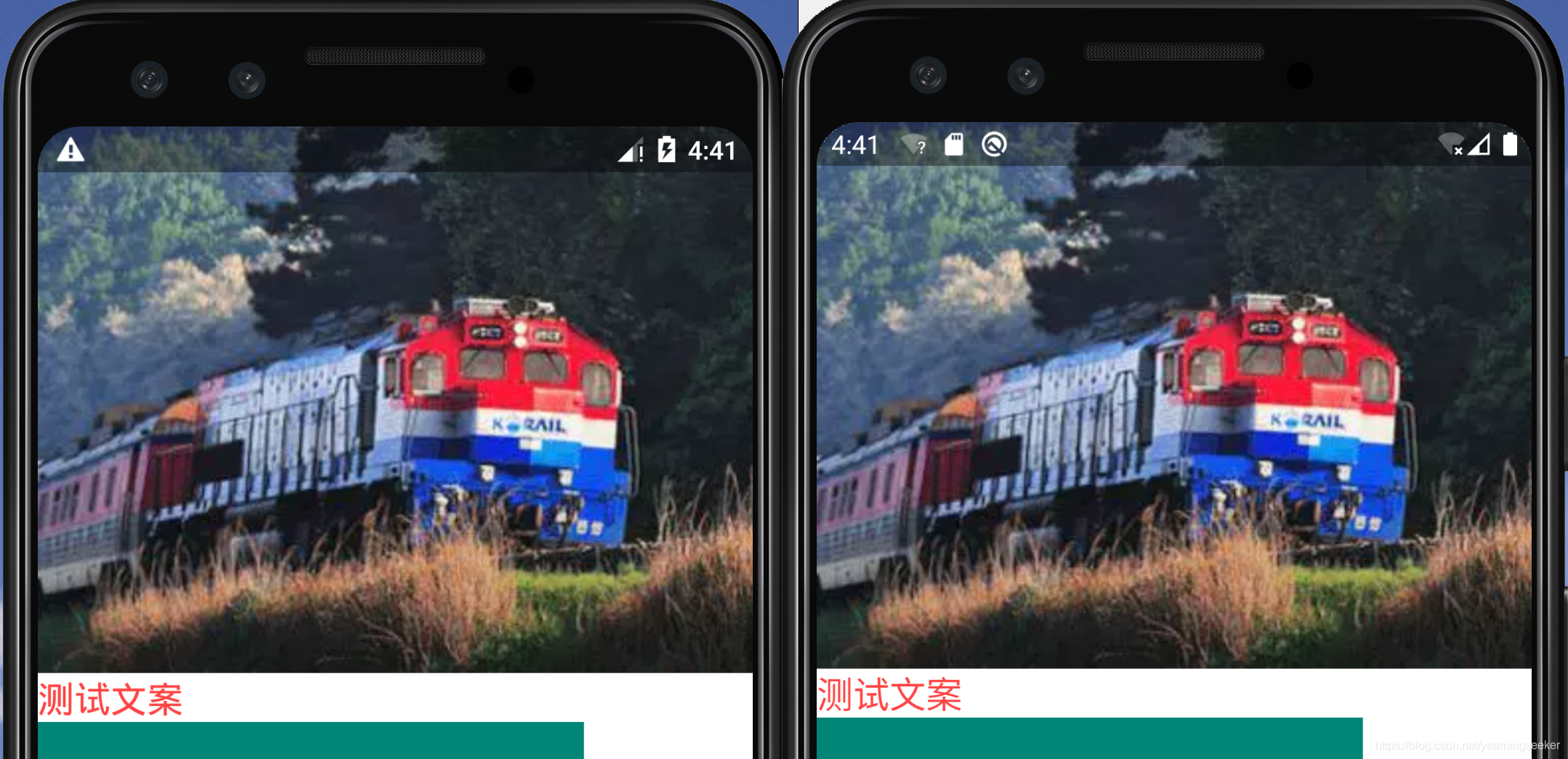

六、如果實作導航欄半透明，圖片作為布局底部，沉在導航欄下的效果，

public class Main3Activity extends AppCompatActivity{
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main3);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
            // 設定狀態欄透明
            getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
        }
    }
}

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".Main3Activity">

    <ImageView
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:src="@drawable/brand_pic_kr"
        android:scaleType="centerCrop"
        />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textSize="20dp"
        android:textColor="@android:color/holo_red_light"
        android:text="測驗文案"
        />

    <View
        android:id="@+id/testview"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:background="@color/colorPrimary"
        tools:ignore="MissingConstraints" />
</LinearLayout>

在這里插入圖片描述

七、改變狀態欄文字顏色：
Android 6.0 以上使用系統方法修改狀態欄字體、圖示顏色；
Android 4.4 到 6.0 之間使用第三方系統提供的方法修改狀態欄字體、圖示顏色（目前只有 MIUI 和 Flyme），

  setMIUIStatusBarDarkIcon(activity, true);
  setMeizuStatusBarDarkIcon(activity, true);
//設定為黑色
  if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
  activity.getWindow().getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_LIGHT_STATUS_BAR | 	View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN);
//設定為白色
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
    getWindow().getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN);
}


    /**
     * 修改 MIUI V6  以上狀態欄顏色
     */
    private static void setMIUIStatusBarDarkIcon(@NonNull Activity activity, boolean darkIcon) {
        Class<? extends Window> clazz = activity.getWindow().getClass();
        try {
            Class<?> layoutParams = Class.forName("android.view.MiuiWindowManager$LayoutParams");
            Field field = layoutParams.getField("EXTRA_FLAG_STATUS_BAR_DARK_MODE");
            int darkModeFlag = field.getInt(layoutParams);
            Method extraFlagField = clazz.getMethod("setExtraFlags", int.class, int.class);
            extraFlagField.invoke(activity.getWindow(), darkIcon ? darkModeFlag : 0, darkModeFlag);
        } catch (Exception e) {
            //e.printStackTrace();
        }
    }

    /**
     * 修改魅族狀態欄字體顏色 Flyme 4.0
     */
    private static void setMeizuStatusBarDarkIcon(@NonNull Activity activity, boolean darkIcon) {
        try {
            WindowManager.LayoutParams lp = activity.getWindow().getAttributes();
            Field darkFlag = WindowManager.LayoutParams.class.getDeclaredField("MEIZU_FLAG_DARK_STATUS_BAR_ICON");
            Field meizuFlags = WindowManager.LayoutParams.class.getDeclaredField("meizuFlags");
            darkFlag.setAccessible(true);
            meizuFlags.setAccessible(true);
            int bit = darkFlag.getInt(null);
            int value = meizuFlags.getInt(lp);
            if (darkIcon) {
                value |= bit;
            } else {
                value &= ~bit;
            }
            meizuFlags.setInt(lp, value);
            activity.getWindow().setAttributes(lp);
        } catch (Exception e) {
            //e.printStackTrace();
        }
    }

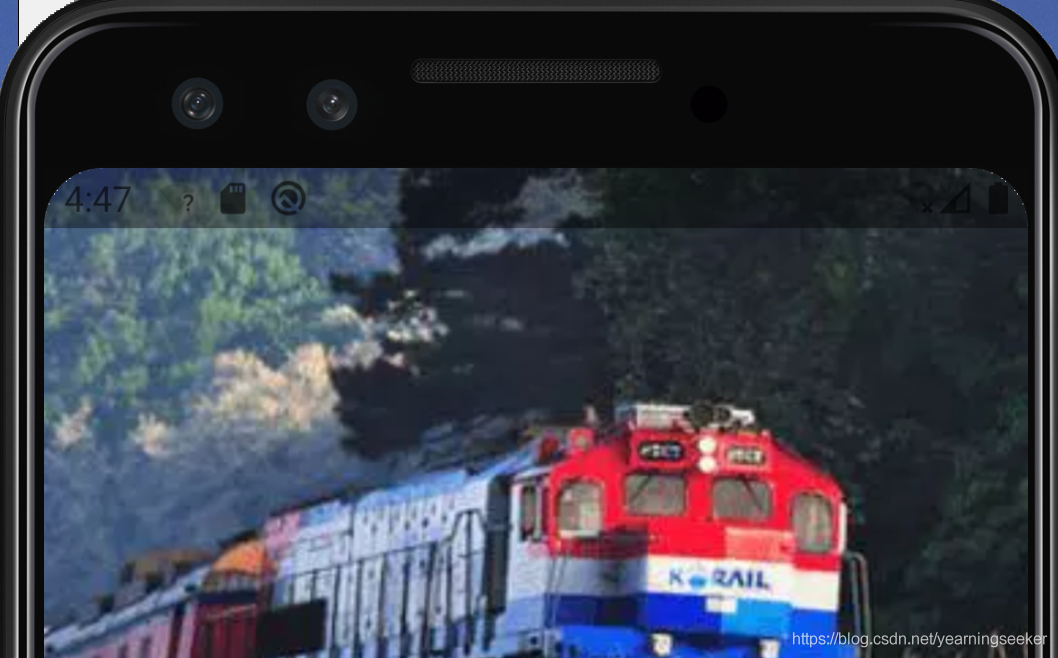

API29狀態欄文字設定為黑色的效果：
在這里插入圖片描述

八、FLAG_FULLSCREEN的作用：

public class Main3Activity extends AppCompatActivity{
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main3);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
            getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN, WindowManager.LayoutParams.FLAG_FULLSCREEN);
        }
    }
}

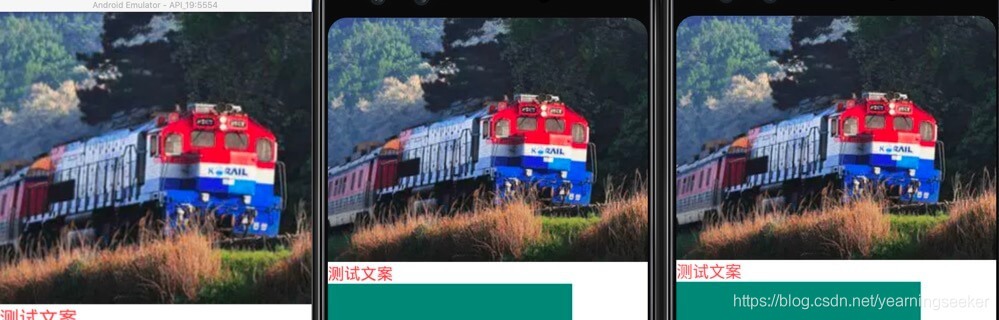

分別為api19，21，29
在這里插入圖片描述
使狀態欄消失，比如小說閱讀APP中可以使用到，

不得不提一句，除此以外，還有很多個flag，其實很多api功能重疊，或者因為版本問題遺留，導致該問題的處理上沒有統一方案，大家找到適合自己的就好，

九、實作類似橫屏視頻播放的效果，默認不展示狀態欄，觸摸螢屏時顯示出來狀態欄，
參考：https://blog.csdn.net/sbsujjbcy/article/details/48391863

十、基本原理弄清楚以后，其實我們在實際使用中，可以推薦一個牛逼的輪子：
https://jaeger.itscoder.com/android/2016/03/27/statusbar-util.html
