Firewalld防火墻綜合案例
- 一、基礎配置
- 1、內網Web服務器配置
- 2、外網Web服務器配置
- 二、在內網web服務器上配置Firewalld防火墻
- 三、配置ip偽裝與埠轉發
- 1.內網用戶通過網關服務器共享上網
- 四、內部服務器發布到互聯網
實驗環境：
| 主機 | 作業系統 | 虛擬網卡 | IP地址 | 指向網關為 |
|---|---|---|---|---|
| 內網Web服務器 | Centos7 | VMnet2 | 192.168.100.20 | 192.168.100.10 |
| 內網客戶機 | Win7 | VMnet1 | 192.168.1.20 | 192.168.1.10 |
| 網關服務器 | Centos7 | VMnet1，2，3 | 192.168.1.10，192.168.100.10，100.1.1.10 | 充當他們網關 |
| 外網Web服務器 | Centos7 | VMnet3 | 100.1.1.20 | 100.1.1.10 |
| 外網客戶機 | Centos7 | VMnet3 | 100.1.1.30 | 100.1.1.10 |

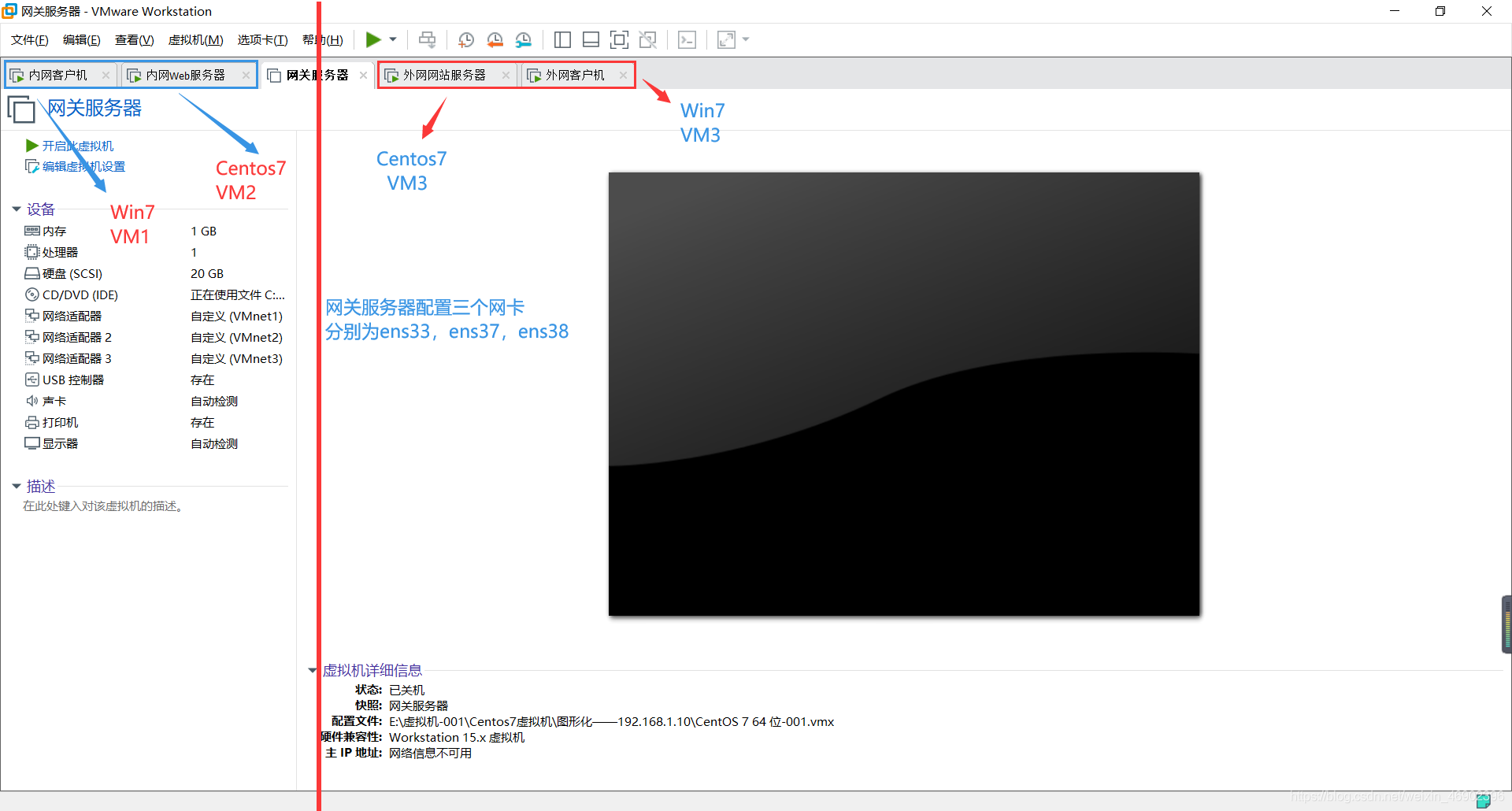

注意：網關服務器網卡VM1對應ens33，VM2對應ens37，VM3對應ens38
內網Web和外網Web直接編輯ens33即可
一、基礎配置
一、網關服務器配置

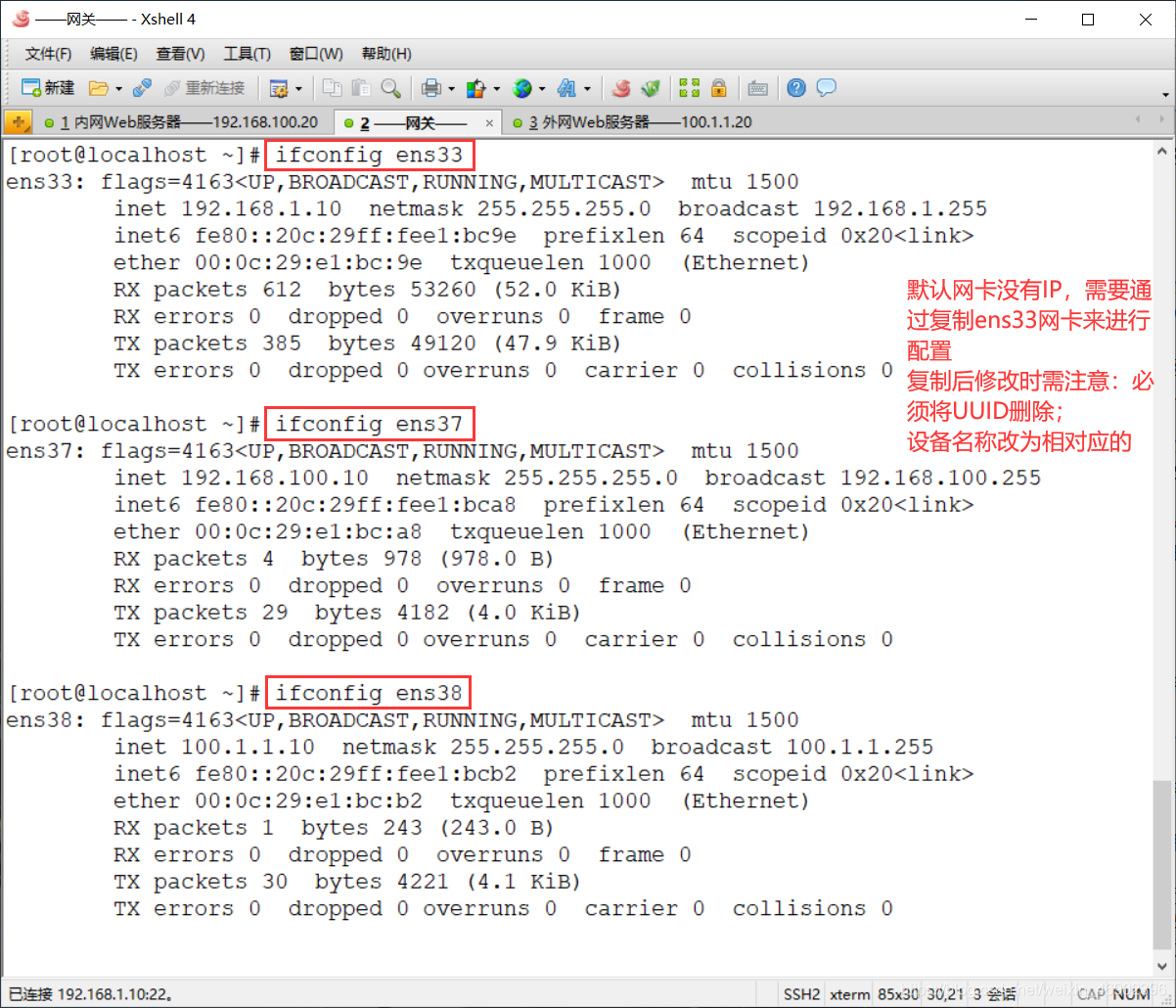

1.配置好IP地址：

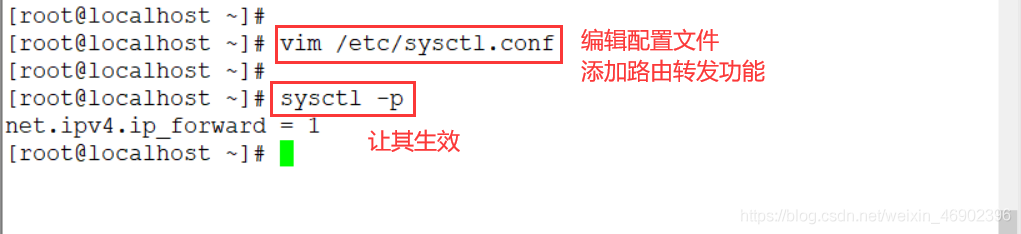

2.開啟網關路由器的路由轉發功能
[root@localhost ~]# vim /etc/sysctl.conf
在最后面添加：
net.ipv4.ip_forward = 1
[root@localhost ~]# sysctl -p （讓其生效）
net.ipv4.ip_forward = 1
3.測驗連通性
1）首先需要關閉所有主機防火墻
在內網客戶機ping 100.1.1.20（外網Web服務器），ping 100.1.1.30（外網客戶機）
在外網客戶機ping 192.168.100.20（內網Web服務器），ping 192.168.1.20（內網客戶機）
如果ping不通的話，一般都是沒指定網關

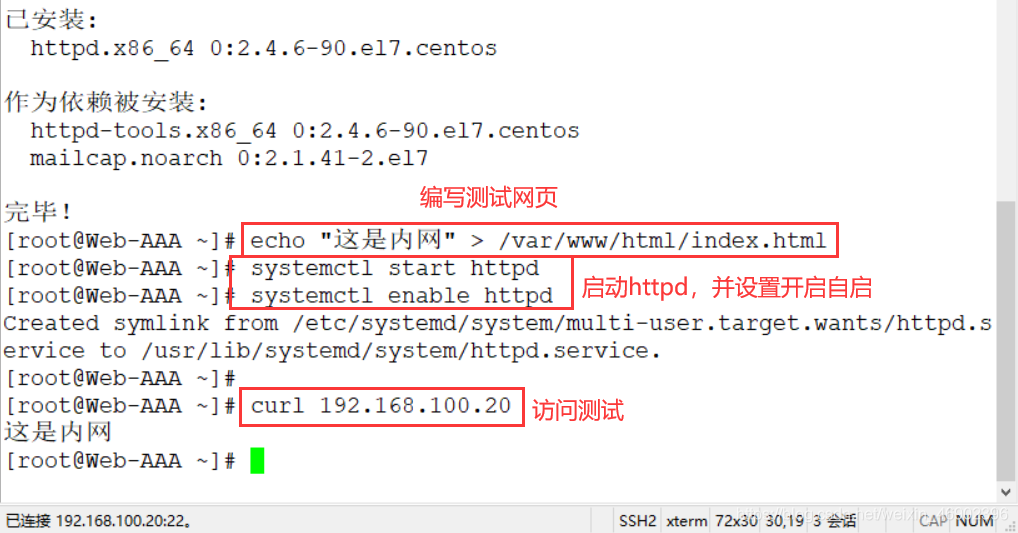

1、內網Web服務器配置
[root@Web-AAA ~]# mkdir /media/cdrom （創建掛載點）
[root@Web-AAA ~]# mount /dev/cdrom /media/cdrom （掛光碟）
[root@Web-AAA ~]# yum -y install httpd （安裝httpd）
[root@Web-AAA ~]# echo "這是內網" > /var/www/html/index.html （撰寫測驗網頁）
[root@Web-AAA ~]# systemctl start httpd （啟動httpd）
[root@Web-AAA ~]# systemctl enable httpd （設定為開機自啟）
[root@Web-AAA ~]# curl 192.168.100.20

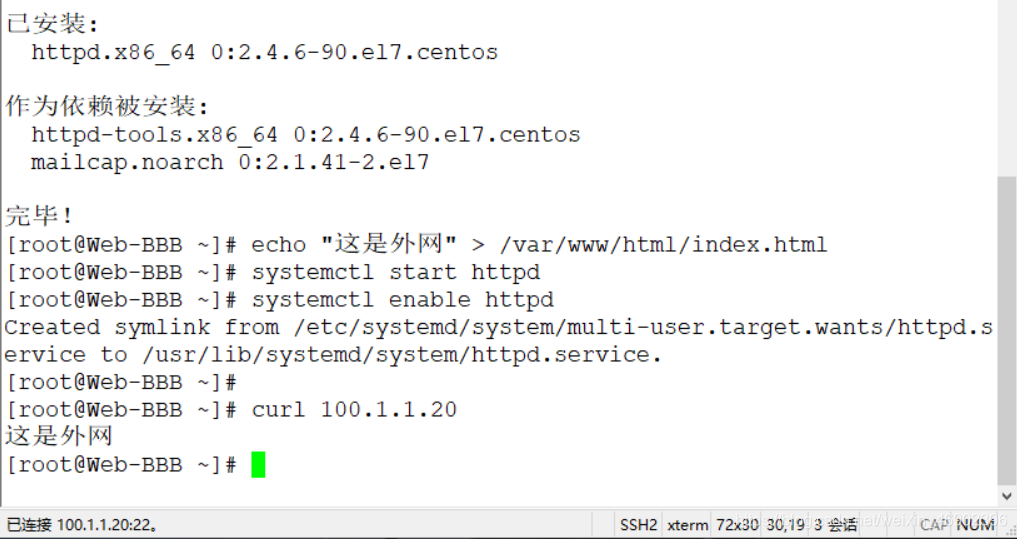

2、外網Web服務器配置
[root@Web-AAA ~]# mkdir /media/cdrom （創建掛載點）
[root@Web-AAA ~]# mount /dev/cdrom /media/cdrom （掛光碟）
[root@Web-AAA ~]# yum -y install httpd （安裝httpd）
[root@Web-AAA ~]# echo "這是外網" > /var/www/html/index.html （撰寫測驗網頁）
[root@Web-AAA ~]# systemctl start httpd （啟動httpd）
[root@Web-AAA ~]# systemctl enable httpd （設定為開機自啟）
[root@Web-AAA ~]# curl 100.1.1.20
在客戶機中使用http訪問內網外網web主機頁面看能否成功
二、在內網web服務器上配置Firewalld防火墻
1）修改SSH的監聽埠，并安裝SSL軟體包
[root@Web-AAA ~]# vi /etc/ssh/sshd_config
找到：
#Port 22
改為：
Port 54321
[root@Web-AAA ~]# systemctl restart sshd

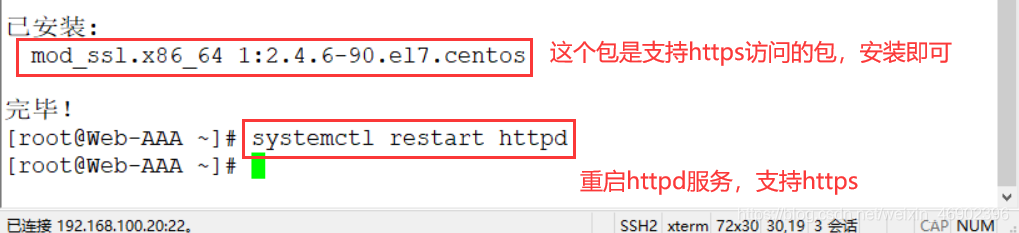

[root@Web-AAA ~]# yum -y install mod_ssl
[root@Web-AAA ~]# systemctl restart httpd
配置防火墻策略回傳 success：表示正確

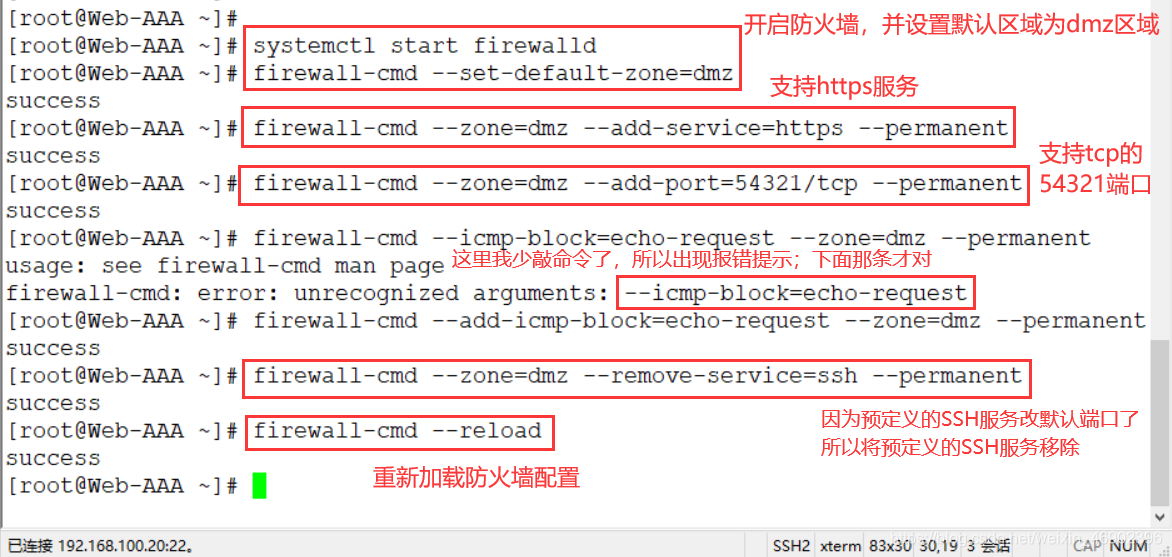

2）設定默認區域為dmz區域
[root@Web-AAA ~]# systemctl start firewalld
[root@Web-AAA ~]# firewall-cmd --set-default-zone=dmz
success3）為dmz區域打開https服務及TCP的54321埠
[root@Web-AAA ~]# firewall-cmd --zone=dmz --add-service=https --permanent
success
[root@Web-AAA ~]# firewall-cmd --zone=dmz --add-port=54321/tcp --permanent
success4）禁止ping
[root@Web-AAA ~]# firewall-cmd --add-icmp-block=echo-request --zone=dmz --permanen
success5)因為預定義的SSH服務已經更改默認的埠，所以將預定義SSH服務移除
[root@Web-AAA ~]# firewall-cmd --zone=dmz --remove-service=ssh --permanent
success6)重新加載Firewalld配置，并查看之前的配置
[root@Web-AAA ~]# firewall-cmd --reload
success

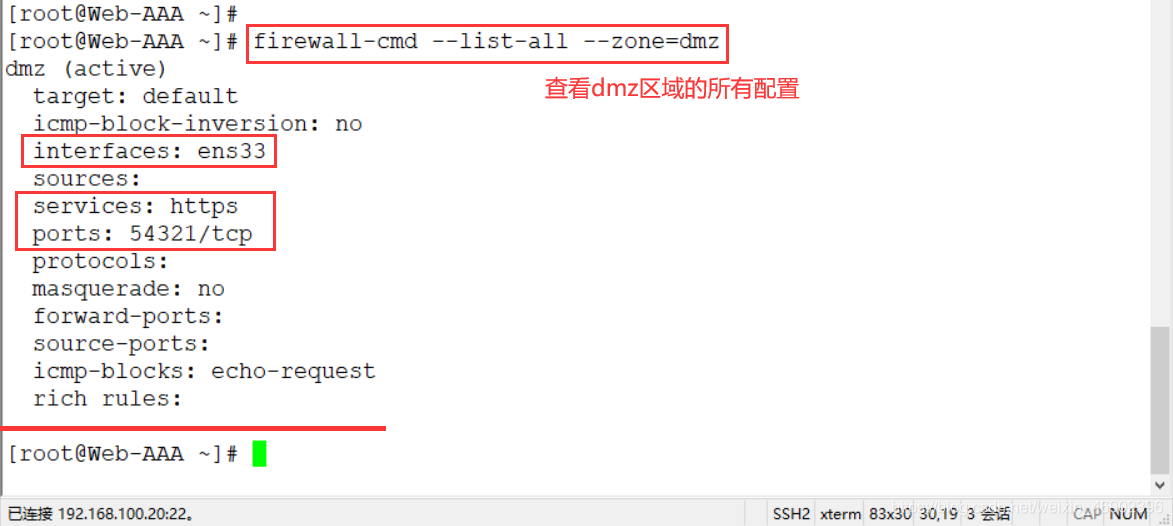

查看
[root@Web-AAA ~]# firewall-cmd --list-all --zone=dmz
四、在網關服務器上配置Firewalld防火墻，就是那個有三塊網卡的服務器

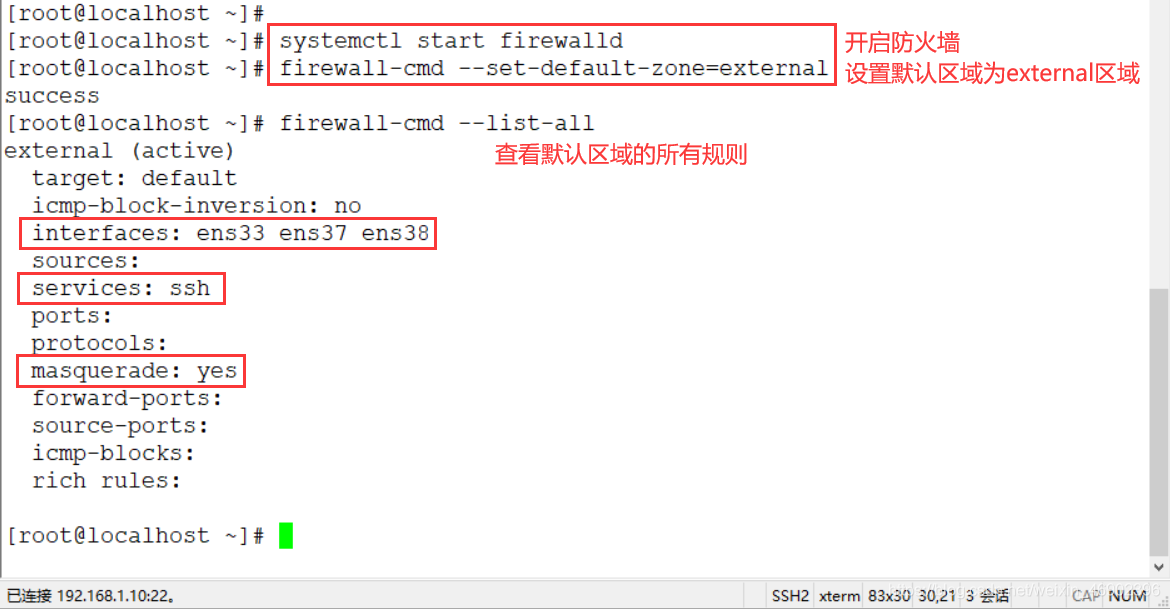

1）設定默認區域為external區域，并查看配置結果
[root@localhost ~]# systemctl start firewalld
[root@localhost ~]# firewall-cmd --set-default-zone=external
success
[root@localhost ~]# firewall-cmd --list-all （查看默認區域所有規則）
2）將ens37網卡配置到trusted區域，將ens33配置dmz區域
[root@localhost ~]# firewall-cmd --change-interface=ens37 --zone=trusted
success
[root@localhost ~]# firewall-cmd --change-interface=ens33 --zone=dmz
success3)查看配置結果

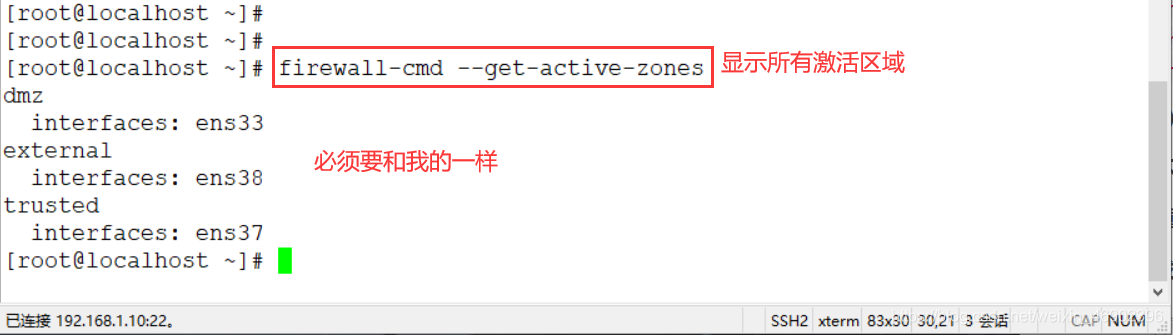

[root@localhost ~]# firewall-cmd --get-active-zones （必須要和我的一樣）dmz
interfaces: ens33
external
interfaces: ens38
trusted
interfaces: ens37

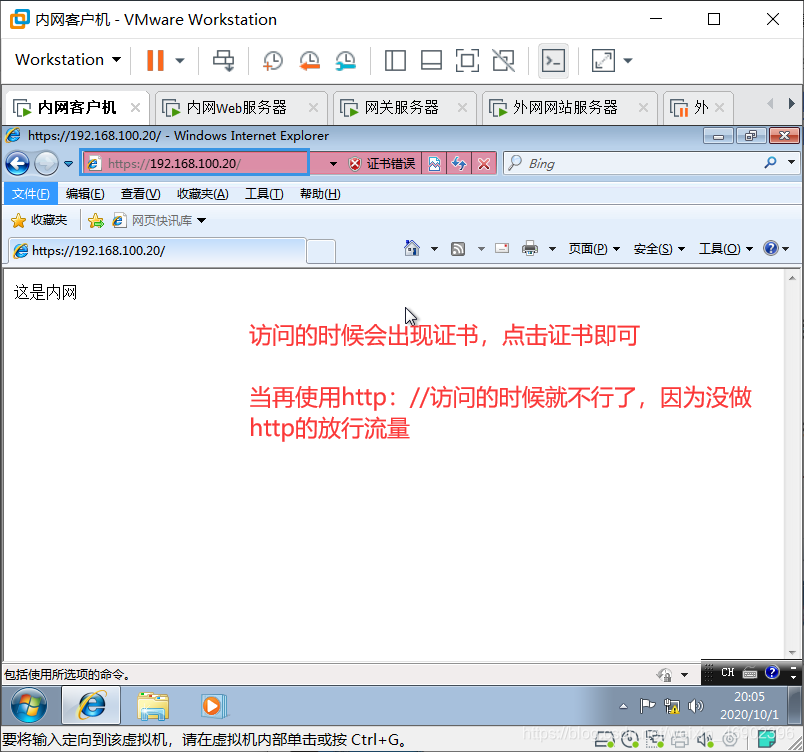

4）在企業內網win7測驗機使用https訪問內部網站服務器
5）更改SSH的偵聽埠，并重啟服務
[root@localhost ~]# vim /etc/ssh/sshd_config
找到：
#Port 22
改為：
Port 12345
[root@localhost ~]# systemctl restart sshd （重啟sshd服務）6）配置external區域添加TCP的12345埠
[root@localhost ~]# firewall-cmd --zone=external --add-port=12345/tcp --permanent
success7)配置external區域禁止ping
[root@localhost ~]# firewall-cmd --zone=external --add-icmp-block=echo-request --permanent
success8)重新加載防火墻配置
[root@localhost ~]# firewall-cmd --reload

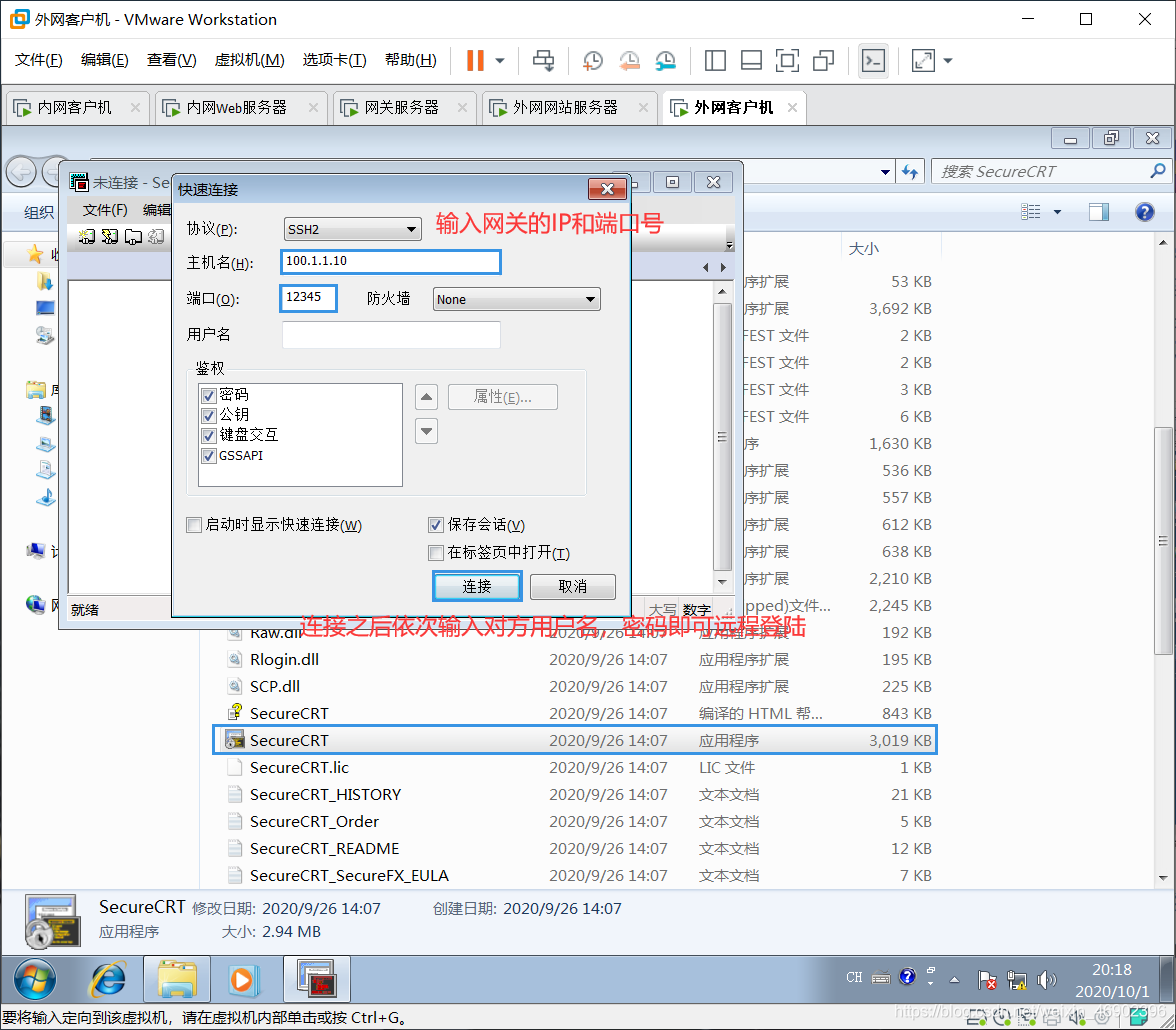

success9)在外網客戶機上通過SSH登陸網關外部介面的12345埠
相當于遠程操縱 中間那個有三塊網卡的網關服務器
需要借助軟體SecureCRT
拖入外網客戶機主機中
鏈接：https://pan.baidu.com/s/1tZZ95wAjgO_3CTvEdzsD8Q
提取碼：yza6
內網Win7遠程登陸跟上面步驟一樣，只不過是IP和埠號不一樣
三、配置ip偽裝與埠轉發
1.內網用戶通過網關服務器共享上網

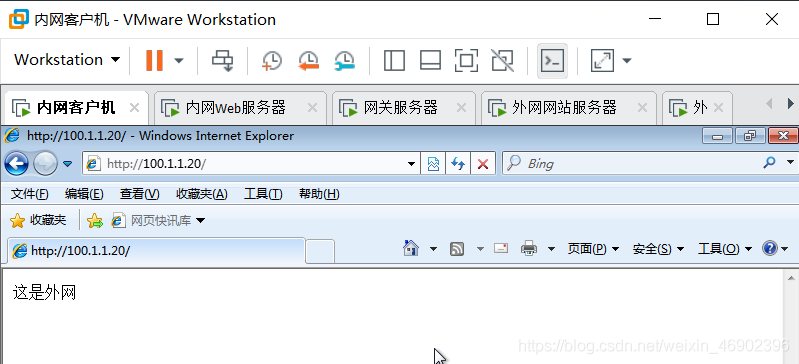

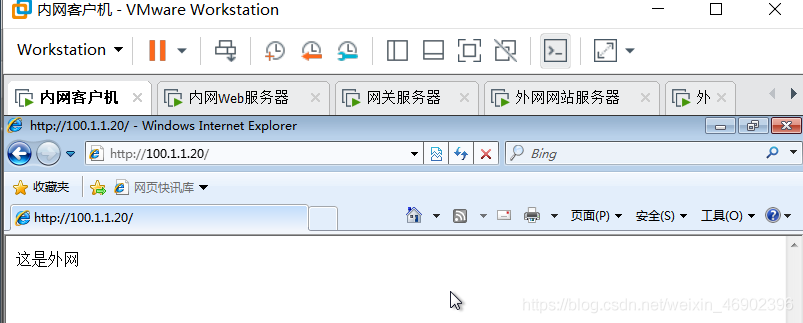

1）在內部win7測驗機使用http訪問外部網站（100.1.1.20）
肯定可以訪問
2）在內網web主機，訪問外網web主機
[root@Web-AAA ~]# curl http://100.1.1.20

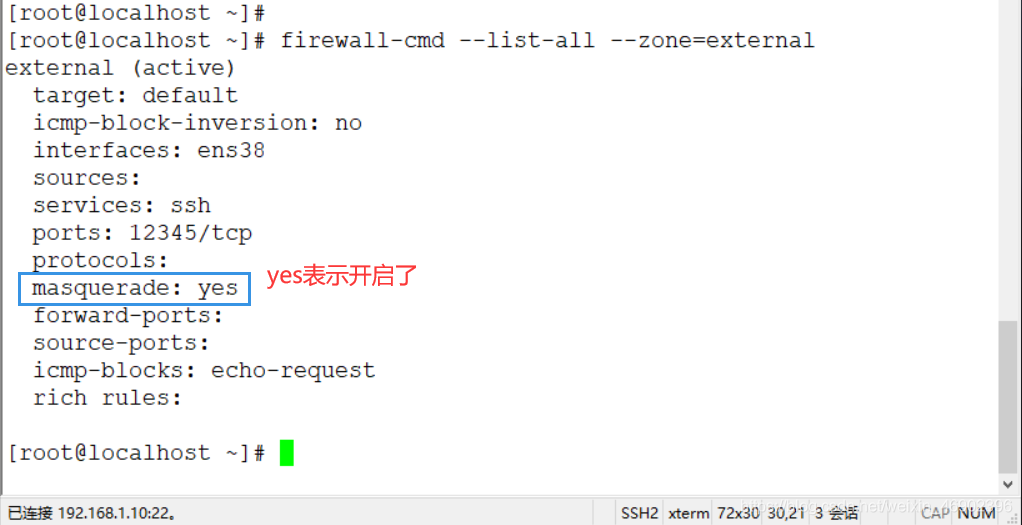

3）查看網關服務器的external區域是否開啟了地址偽裝
進入網關服務器
[root@localhost ~]# firewall-cmd --list-all --zone=external
在內網客戶機重繪一下訪問100.1.1.20的網頁，內網主機多訪問幾次

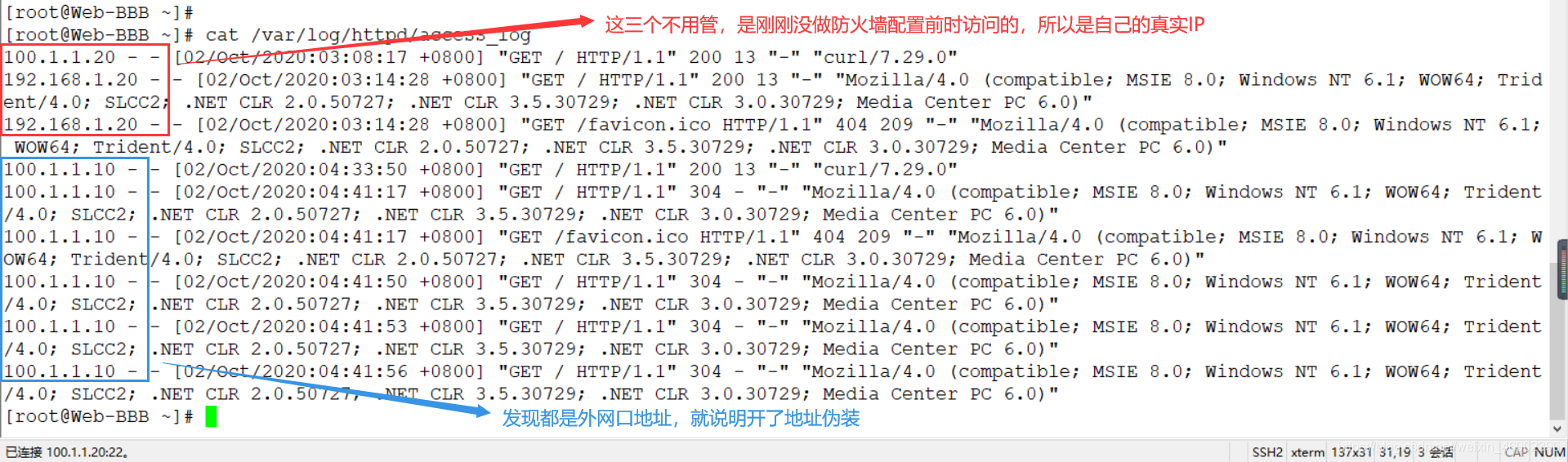

去外網web服務器100.1.1.20，查看日志，日志檔案后面的是新增記錄
100.1.1.10是網關服務器的外網口IP,圖下前面都IP是源IP，越往下是新增的訪問ip
5）關閉external的地址偽裝
進入到網關服務器
[root@localhost ~]# firewall-cmd --remove-masquerade --zone=external

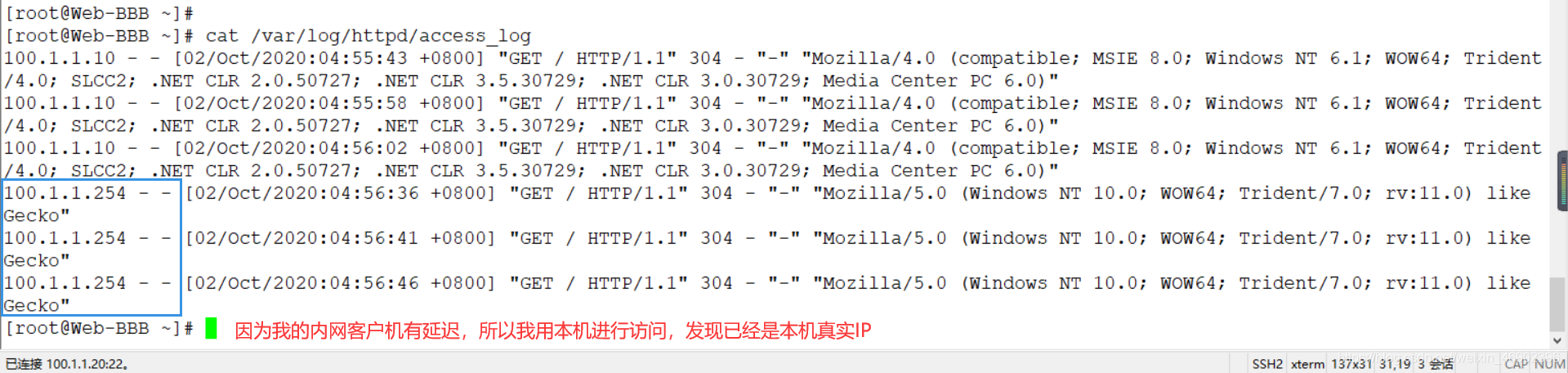

success再次使用內網客戶機訪問外網web主機，并去外網web主機查看日志就是內網客戶機真實的ip
四、內部服務器發布到互聯網
（一） nat轉換為外網網卡介面ip
1.進入網關服務器
配置埠轉發，從external區域接收到埠443的流量轉發到192.168.100.20
[root@localhost ~]# firewall-cmd --zone=external --add-forward-port=port=443:proto=tcp:toaddr=192.168.100.20
success意思是外部區域，只要有人請求443埠就去找內部區域的192.168.100.20的443埠

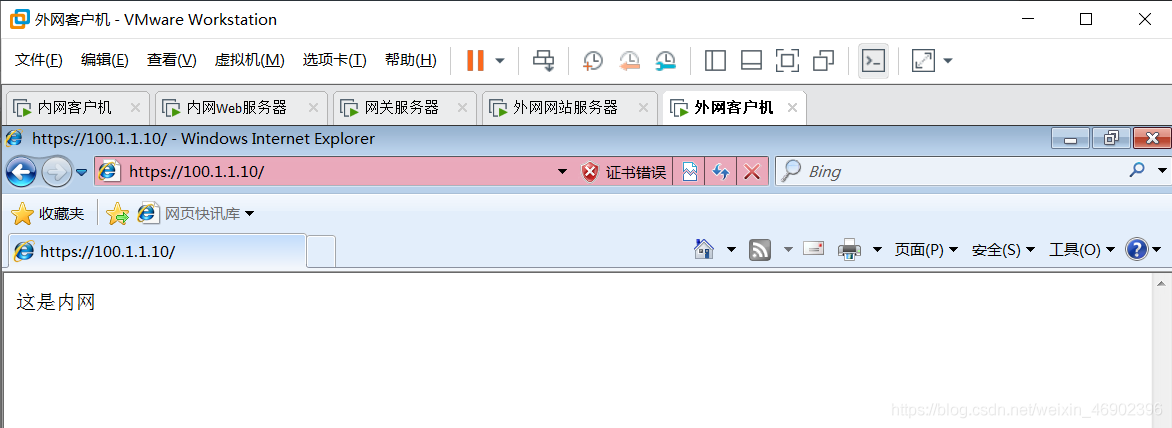

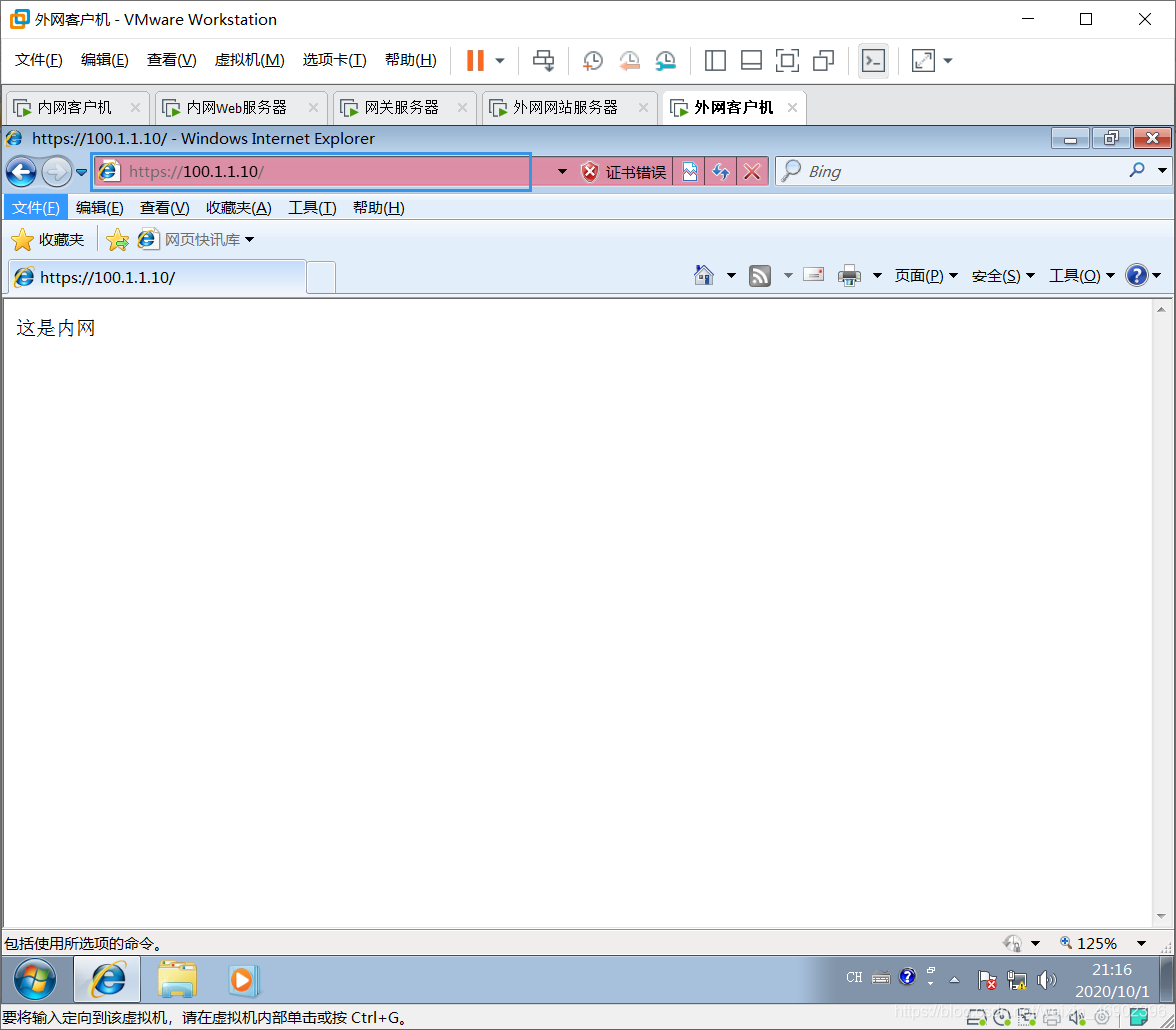

相當與一個網關服務器做的轉換，所以要訪問網關服務器外網口ip
（二）如果給內網web站點申請了公網ip 100.1.1.200，埠轉發
進入網關服務器

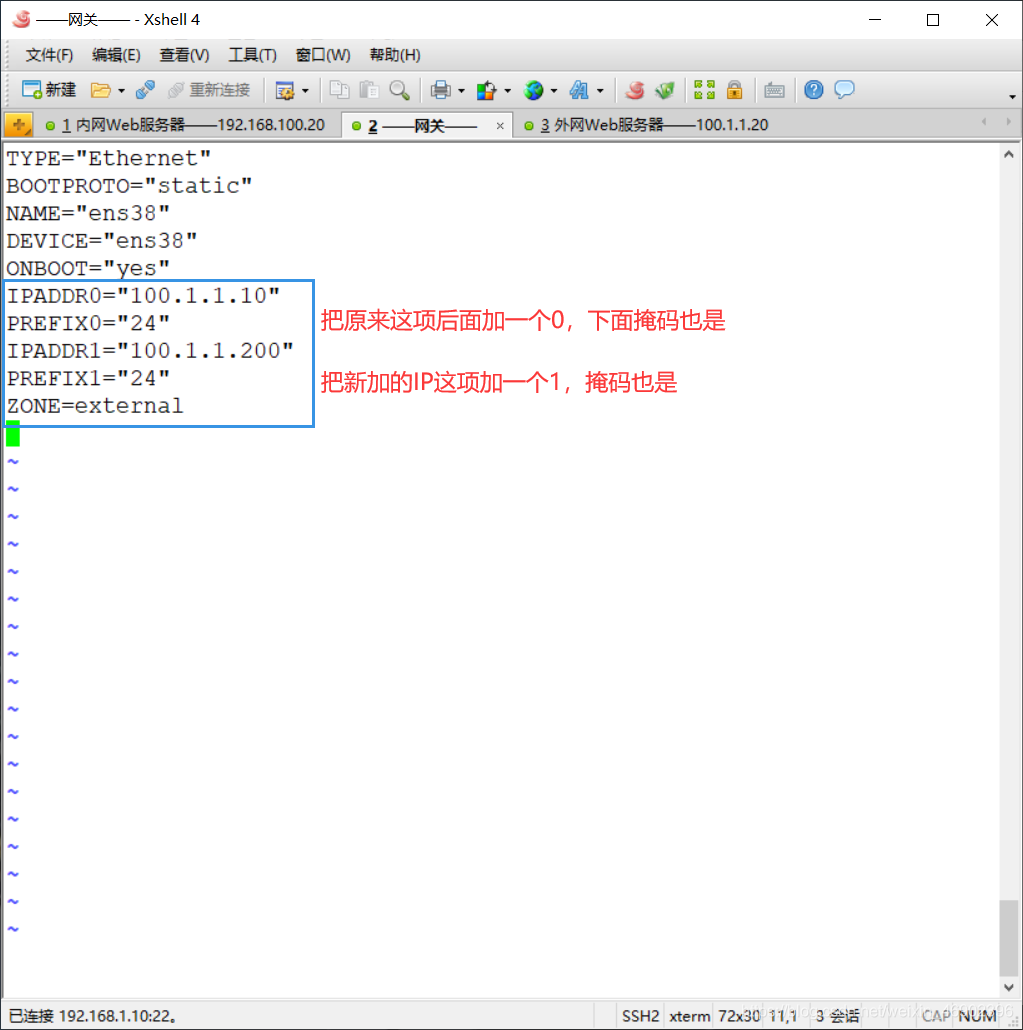

1）在外網介面ens38，配置為第2個ip地址
[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens38
[root@localhost ~]# systemctl restart network （重啟網卡）

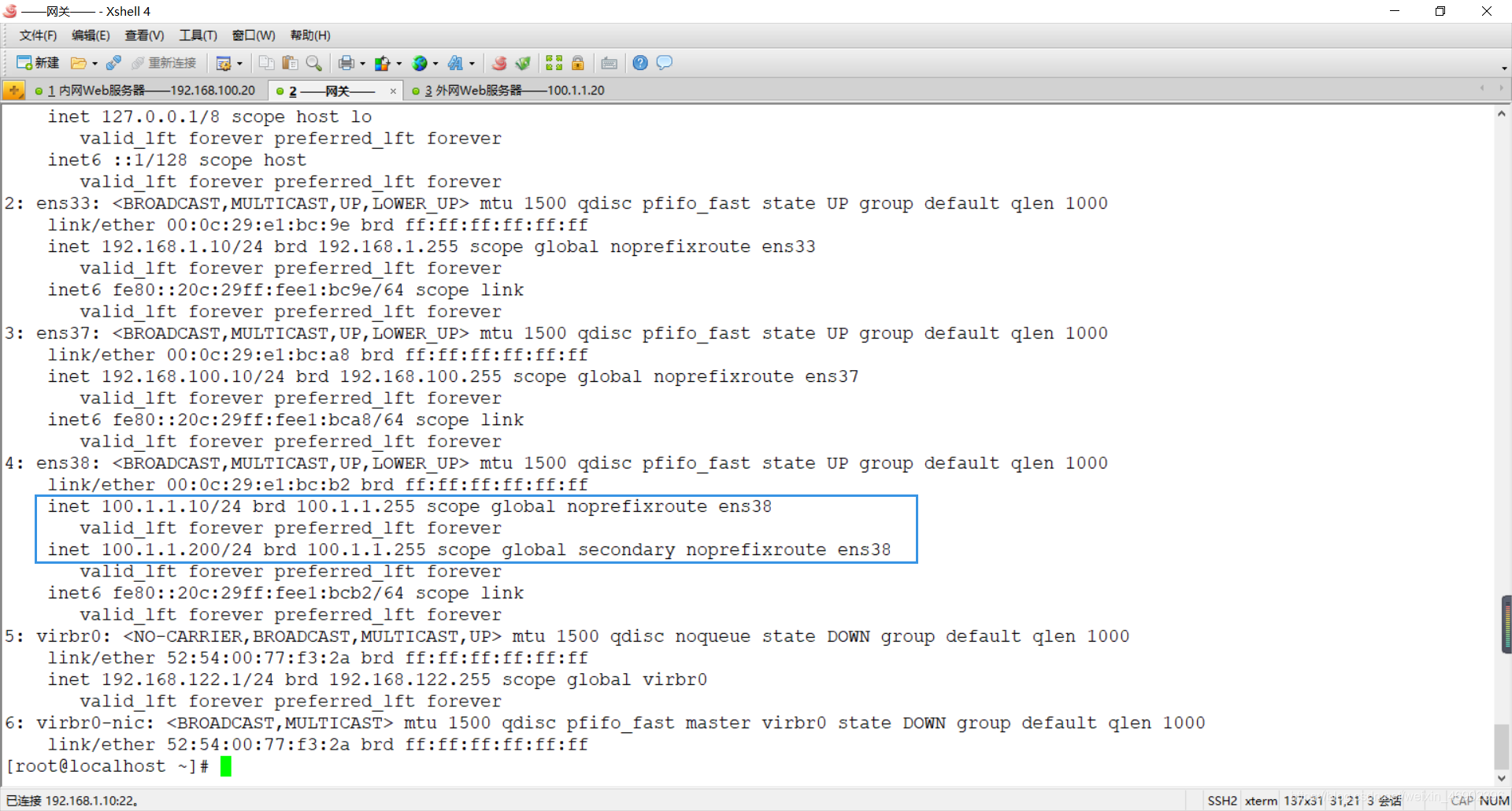

[root@localhost ~]# ip a （查看ip地址）
2）配置富規則
[root@localhost ~]# firewall-cmd --zone=external --add-rich-rule='rule family=ipv4 destination address=100.1.1.200/24 forward-port port=443 protocol=tcp to-addr=192.168.100.20'
success意思是外部區域，有人找100.1.1.15的443埠就轉換到內部的192.168.100.103的443埠

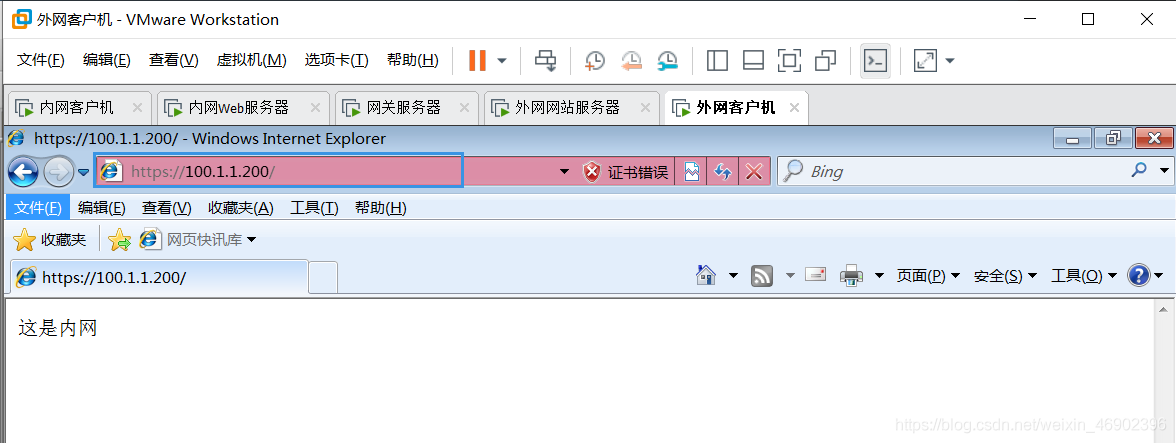

訪問測驗
現在這兩個IP都可以訪問
