思考構圖大小及范圍

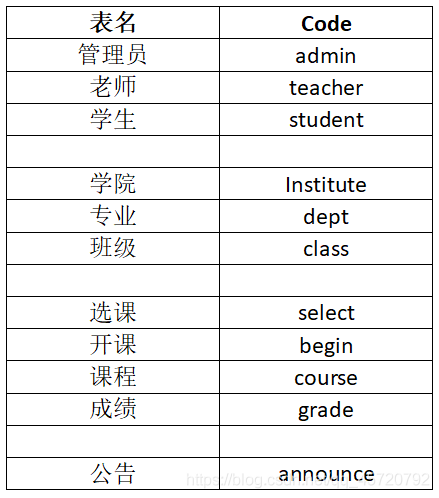

首先，我們大致的寫出要建的幾張表，并自定義其Code（所謂Code其實就是自定義一個欄位名，因為SQL陳述句不能由中文）
我們可以將不同的表按照不同的型別分開，這樣一個型別的表可以一起建并且相互之間的關系不會弄混
制作概念模型
我們建立管理員表、老師表、學生表，起初每張表的屬性沒有必要填的過于全面，我們開始要注重的是表之間的關系，表的屬性可以在后面添加

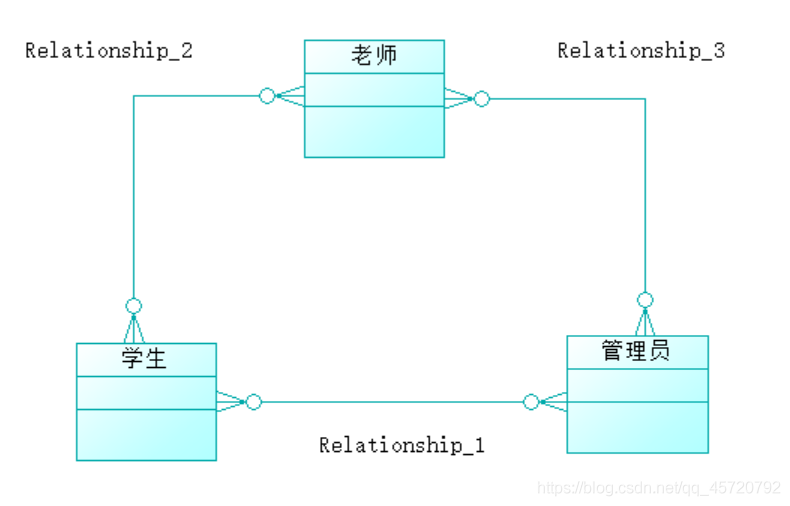

1、建第一類表
老師和學生之間是多對多的關系（n：n）
學生和管理員之間是多對多的關系（n：n）
管理員和老師之間是多對多的關系（n：n）

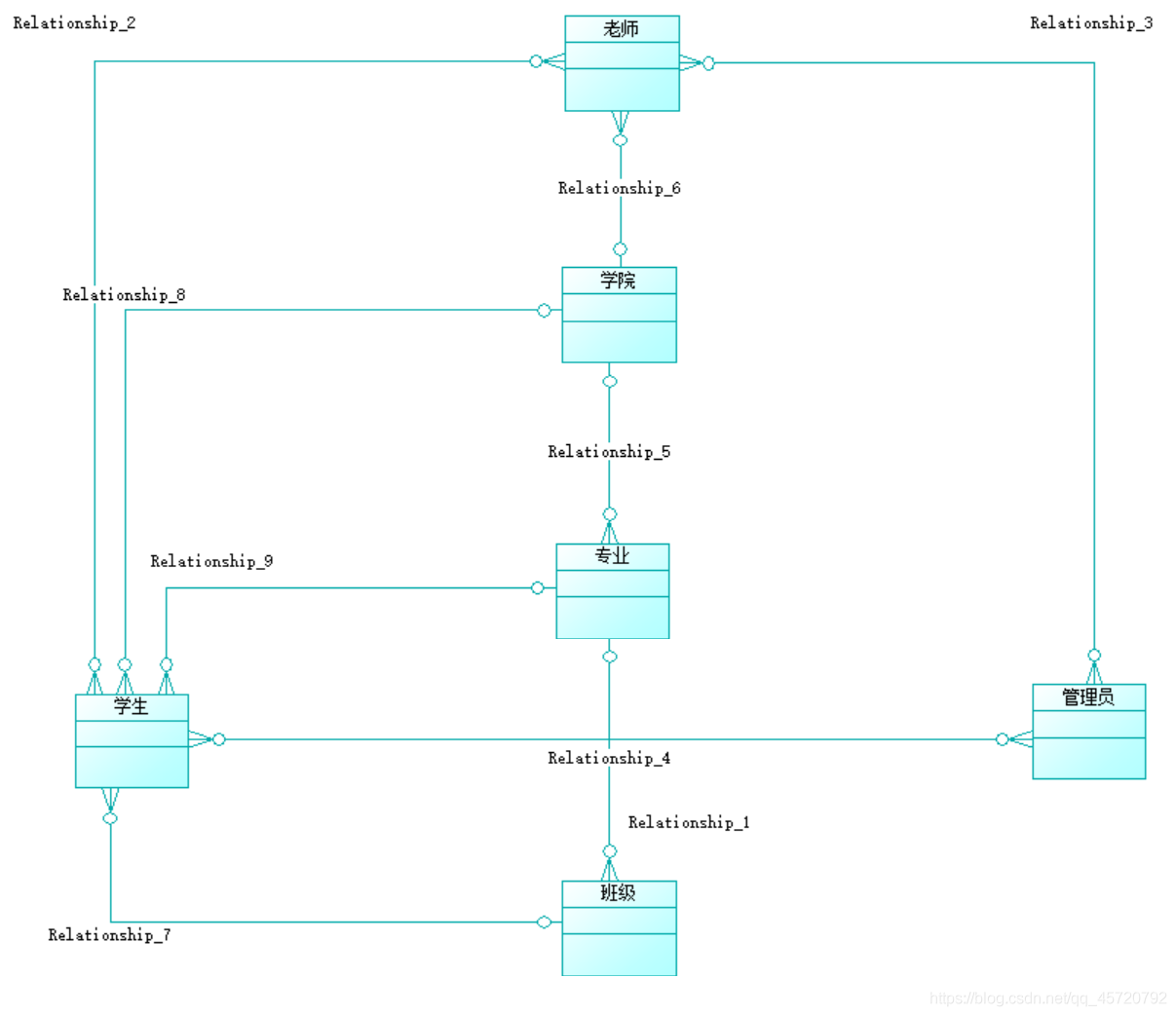

2、建第二類表，并完善一、二類表相互之間的關系
班級和專業之間是多對一的關系（n：1）
專業和學院之間是多對一的關系（n：1）
學生和班級之間是多對一的關系（n：1）
學生和專業之間是多對一的關系（n：1）
學生和學院之間是多對一的關系（n：1）
老師和學院之間是多對一的關系（n：1）
管理員和學院之間無關系
3、建第三類表，并完善類表相互之間的關系
開課和老師之間是多對多的關系（n：n）
開課和管理員之間是多對多的關系（n：n）
選課和學生之間是多對多的關系（n：n）
選課和管理員之間是多對多的關系（n：n）
課程和學生之間是多對多的關系（n：n）
課程和老師之間是多對多的關系（n：n）
課程和管理員之間是多對多的關系（n：n）
成績和學生之間是多對多的關系（n：n）
成績和老師之間是多對一的關系（n：1）
成績和管理員之間是多對多的關系（n：n）
4、建第四類表，并完善類表相互之間的關系
公告和老師之間是多對一的關系（n：1）
公告和管理員之間是多對多的關系（n：n）
屬性的添加

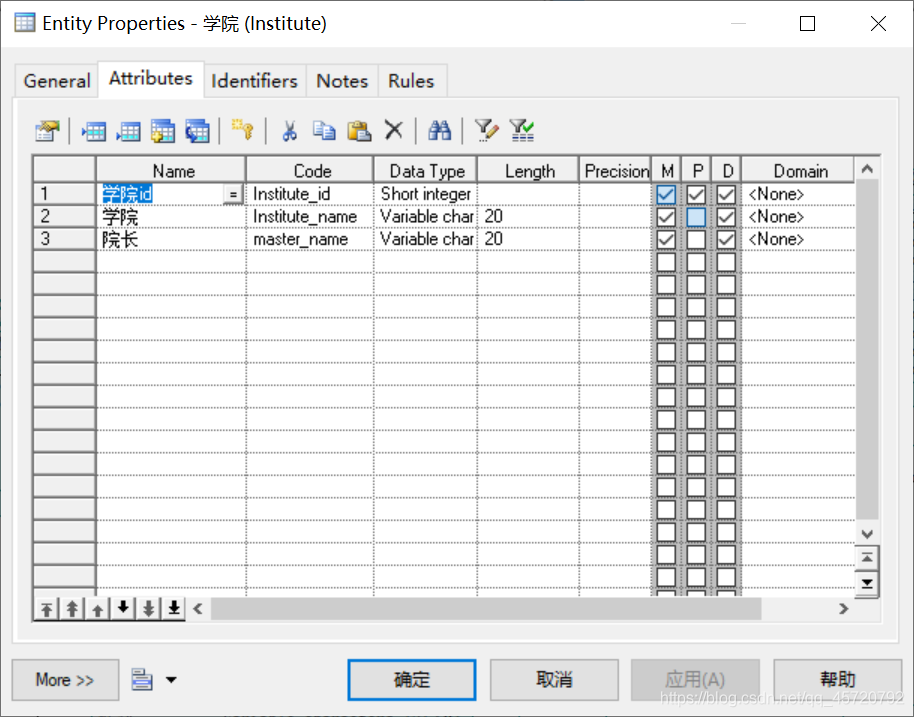

給每一張表添加屬性
其中name（名字）
code(資料庫中的欄位名)
Data Type(資料型別)
length(資料型別的長度)
M:Mandatory 是否為必填項 即非空
P:Primary Identifer 是否為主鍵
D:Displayed 是否可見

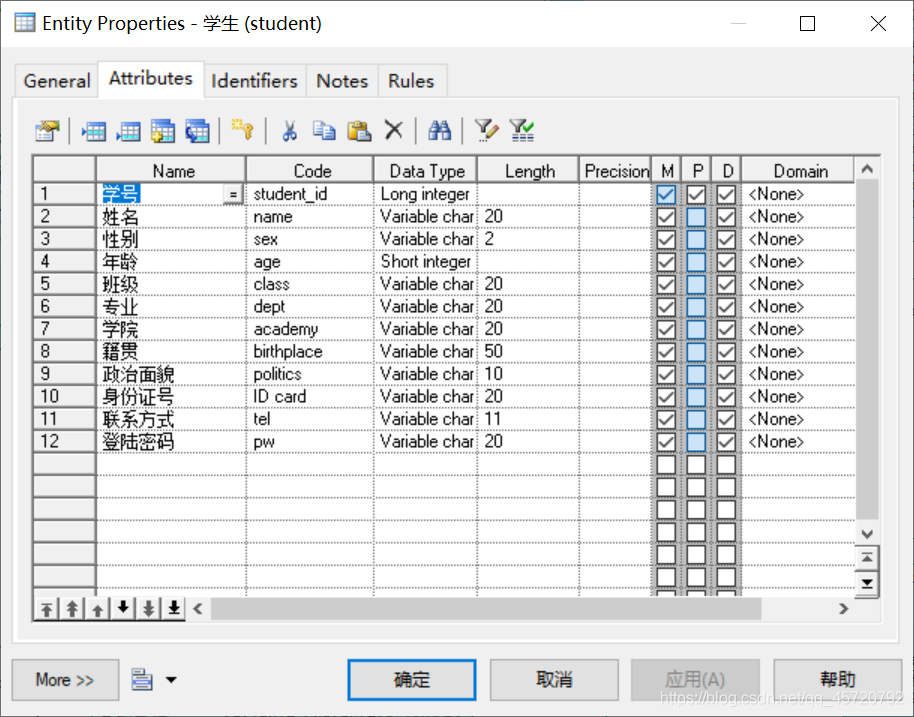

每一張表的主鍵，都不允許被其它任何一張表作為屬性使用 學生表

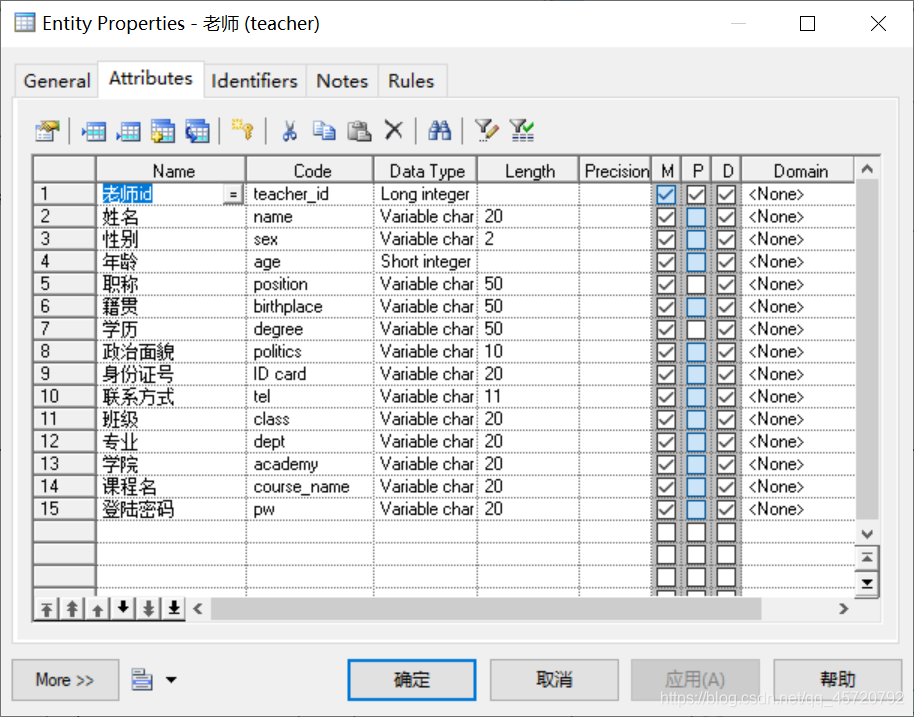

老師表

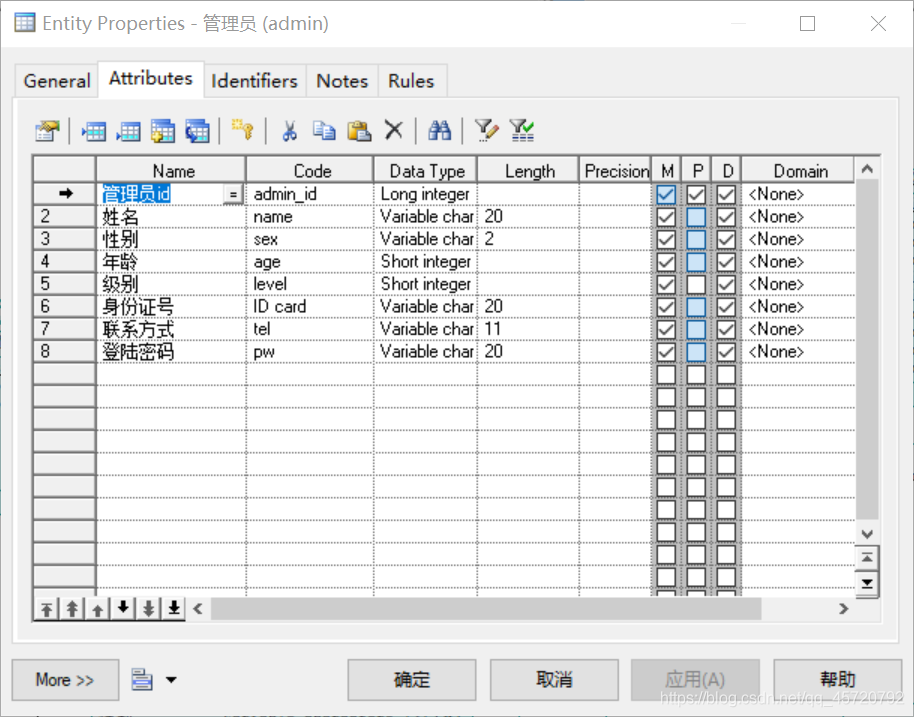

管理員表

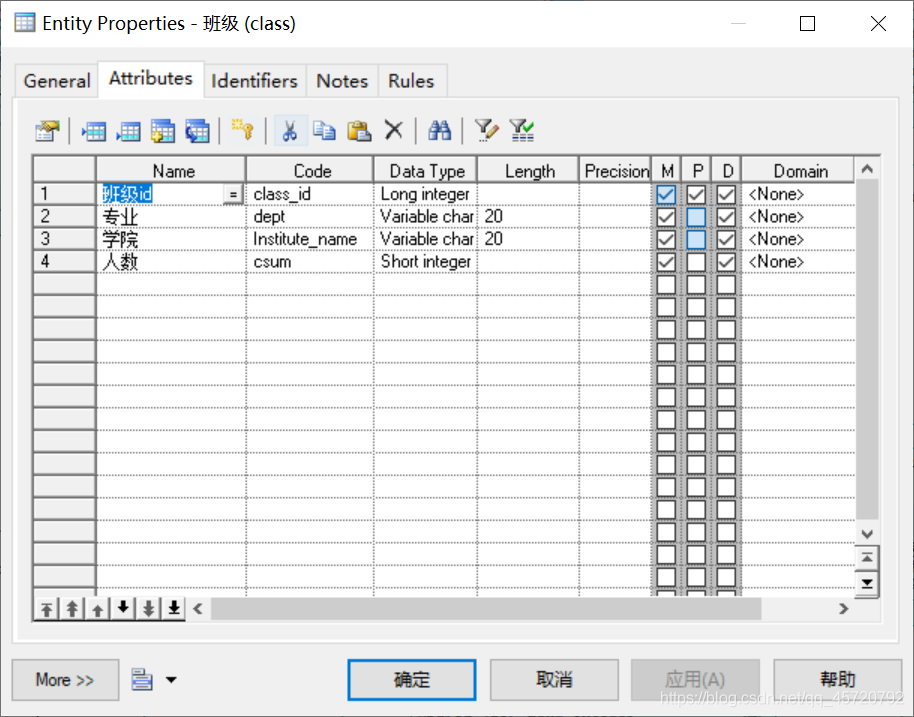

班級表

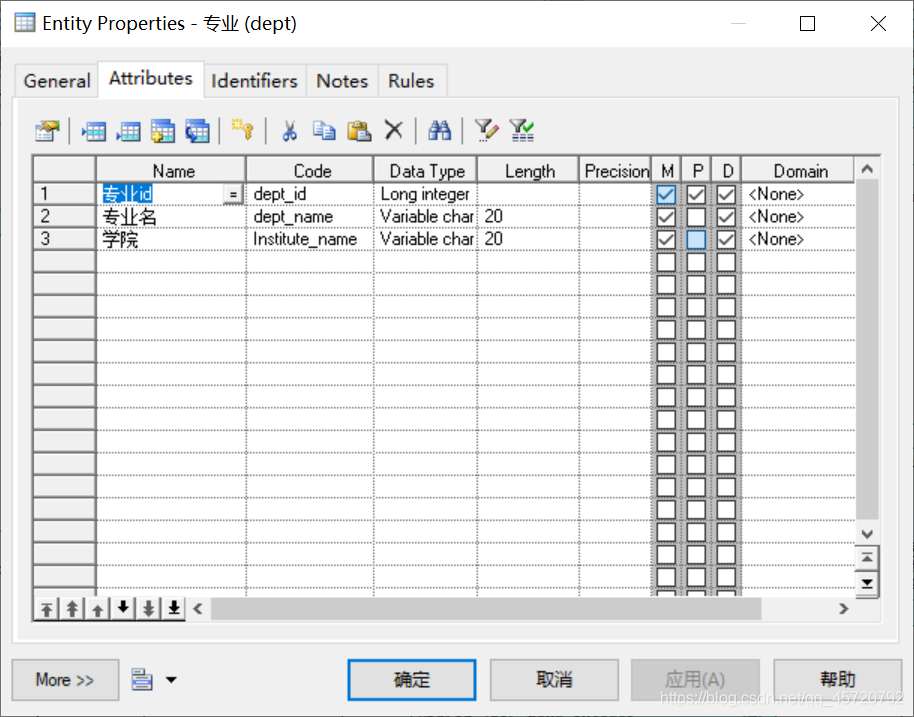

專業表
學院表

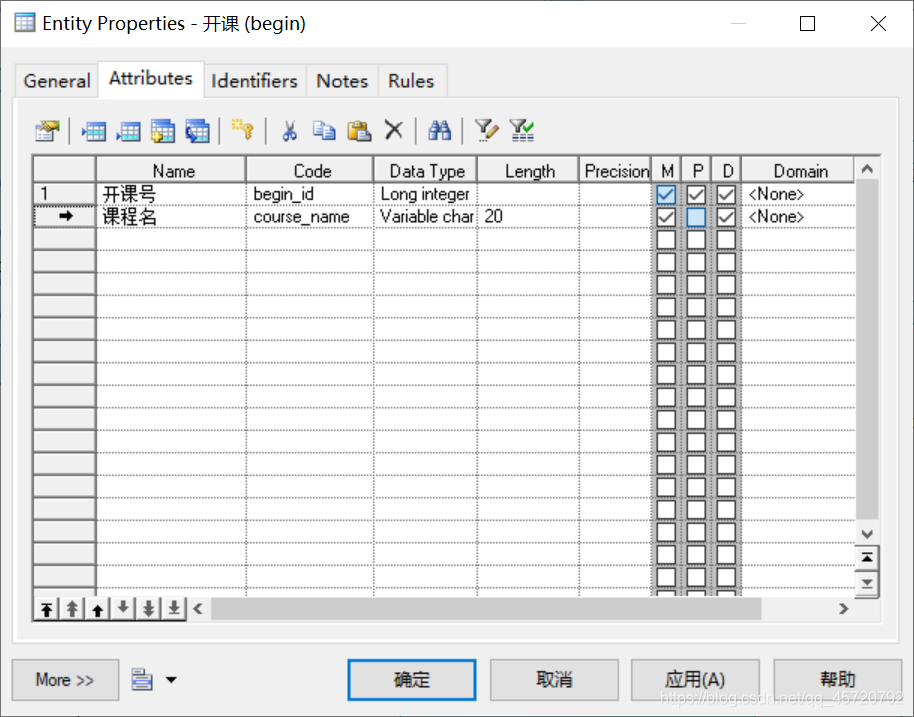

開課表

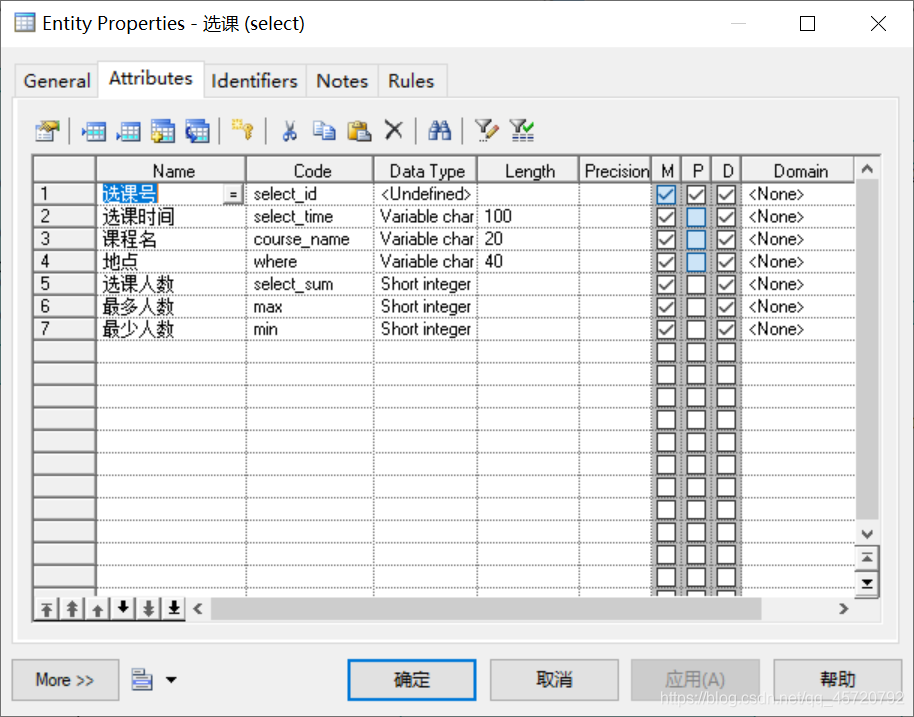

選課表

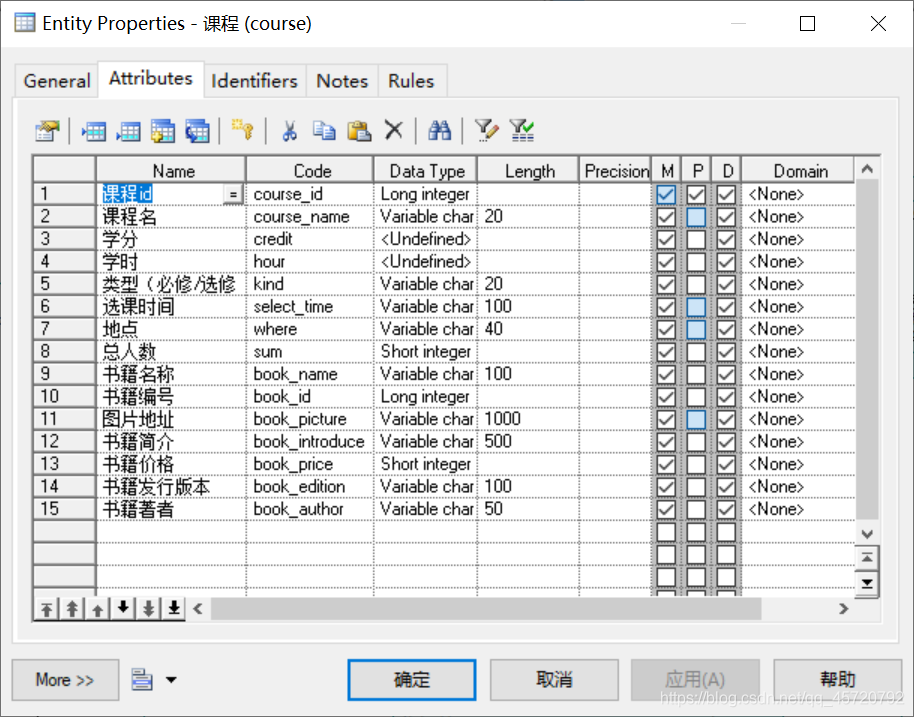

課程表

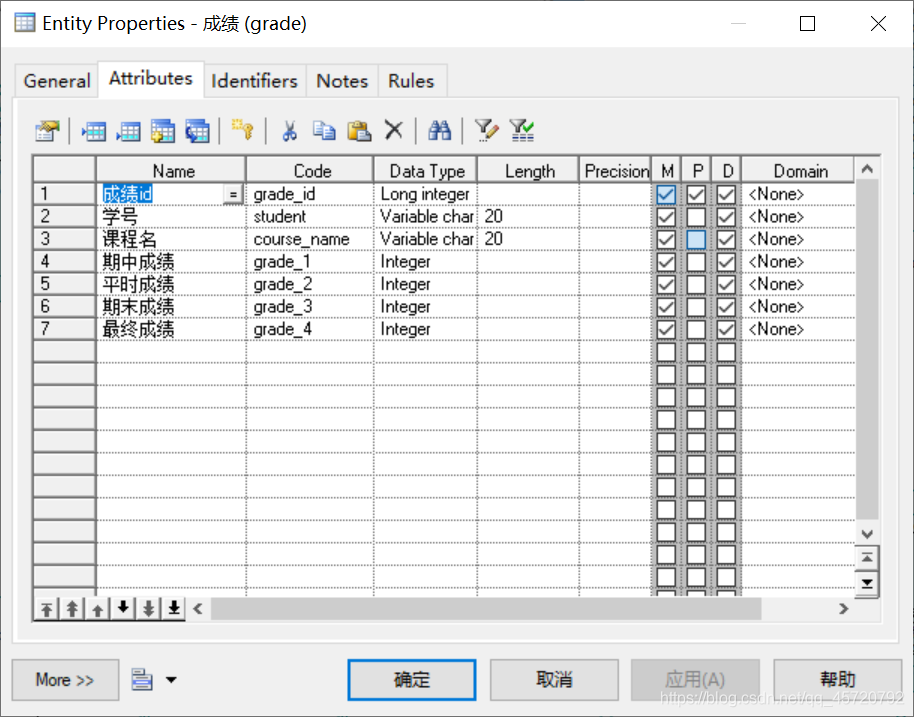

成績表

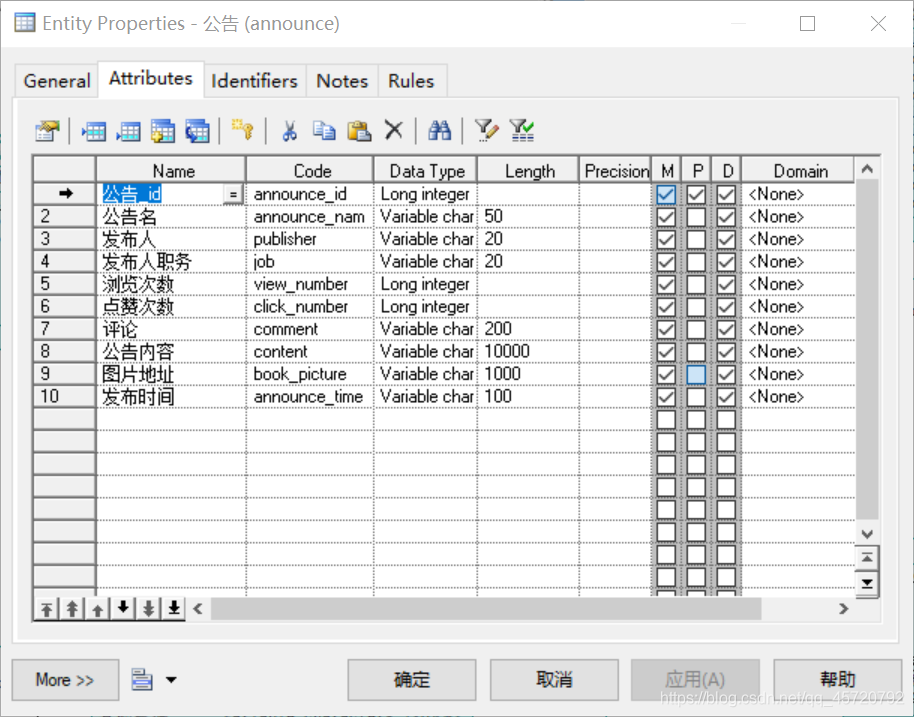

公告表

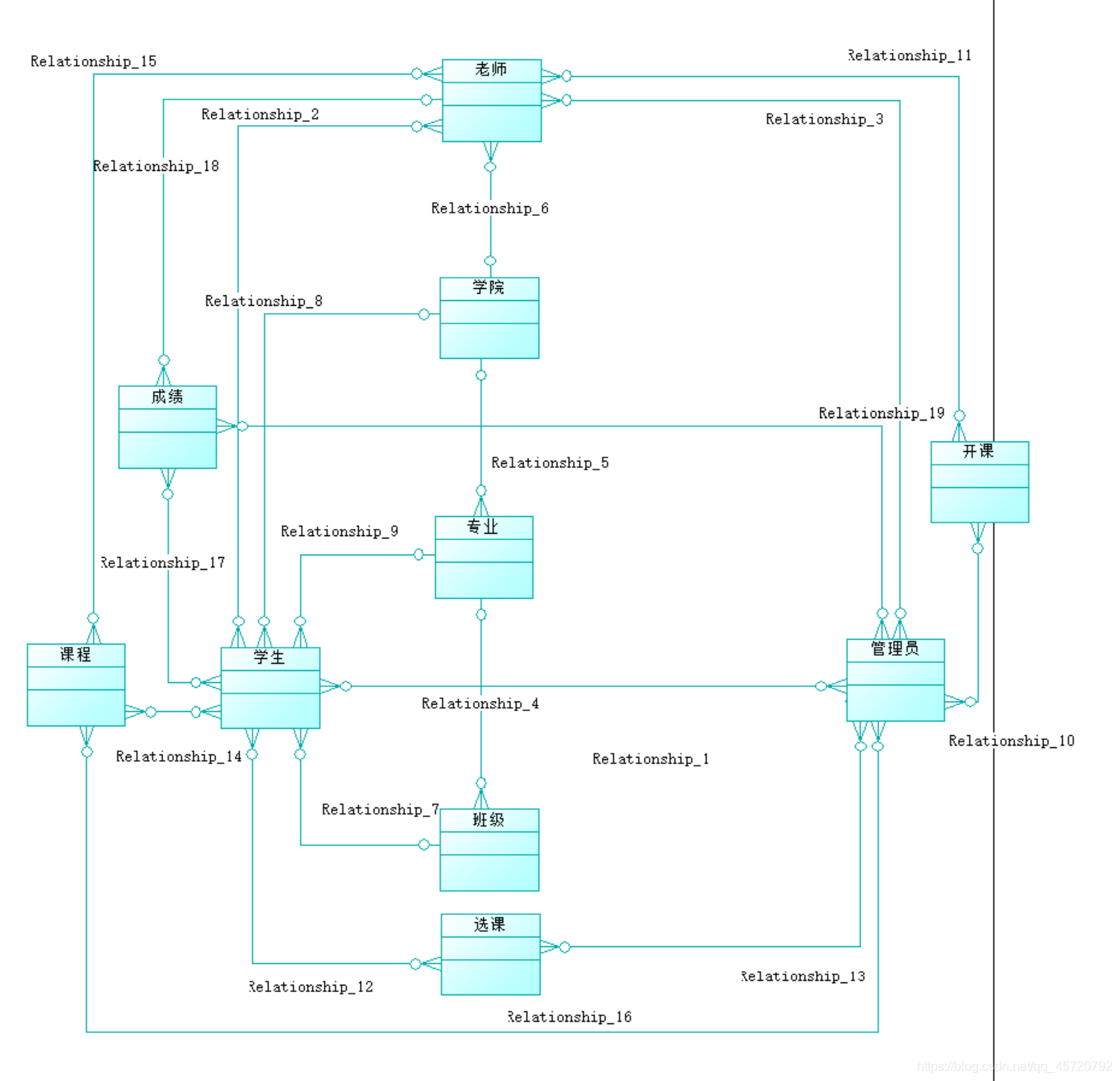

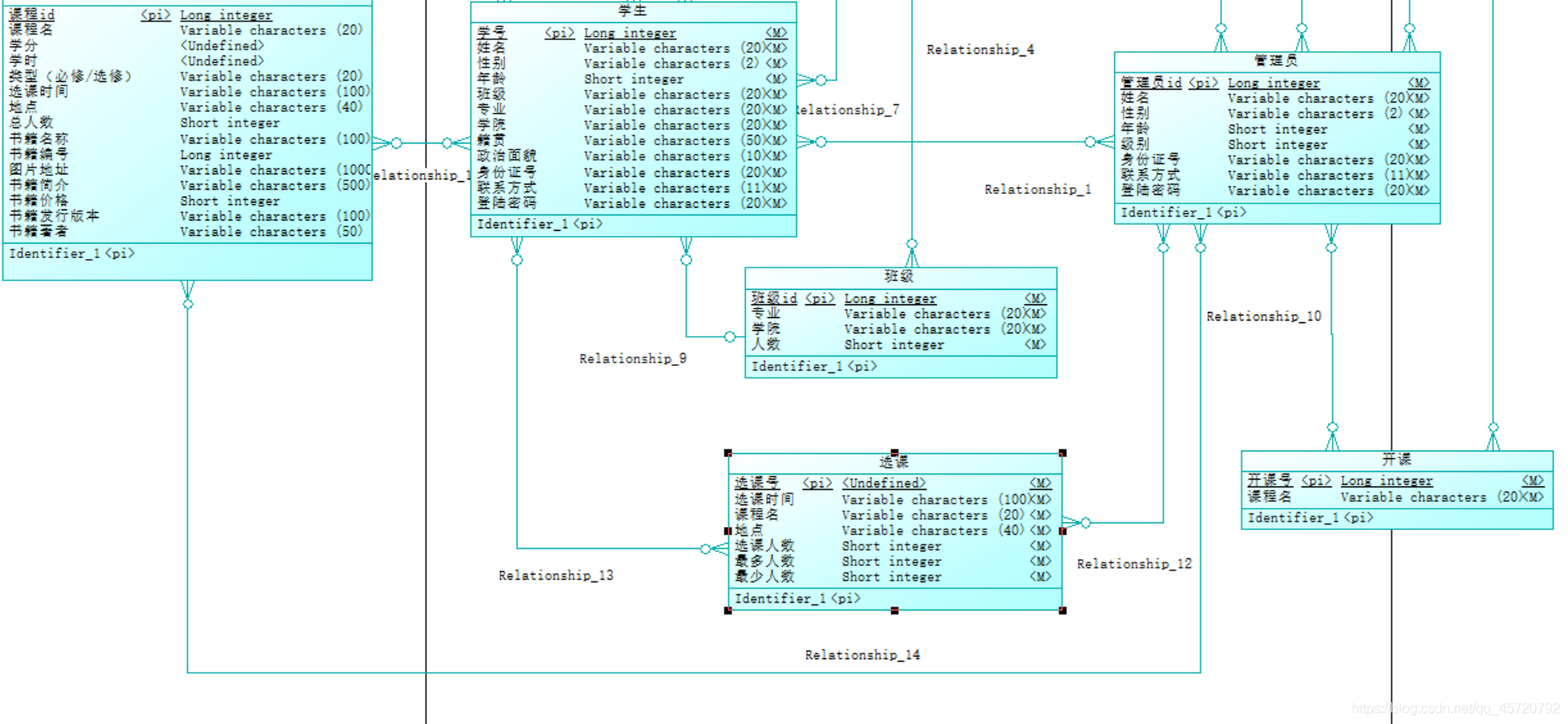

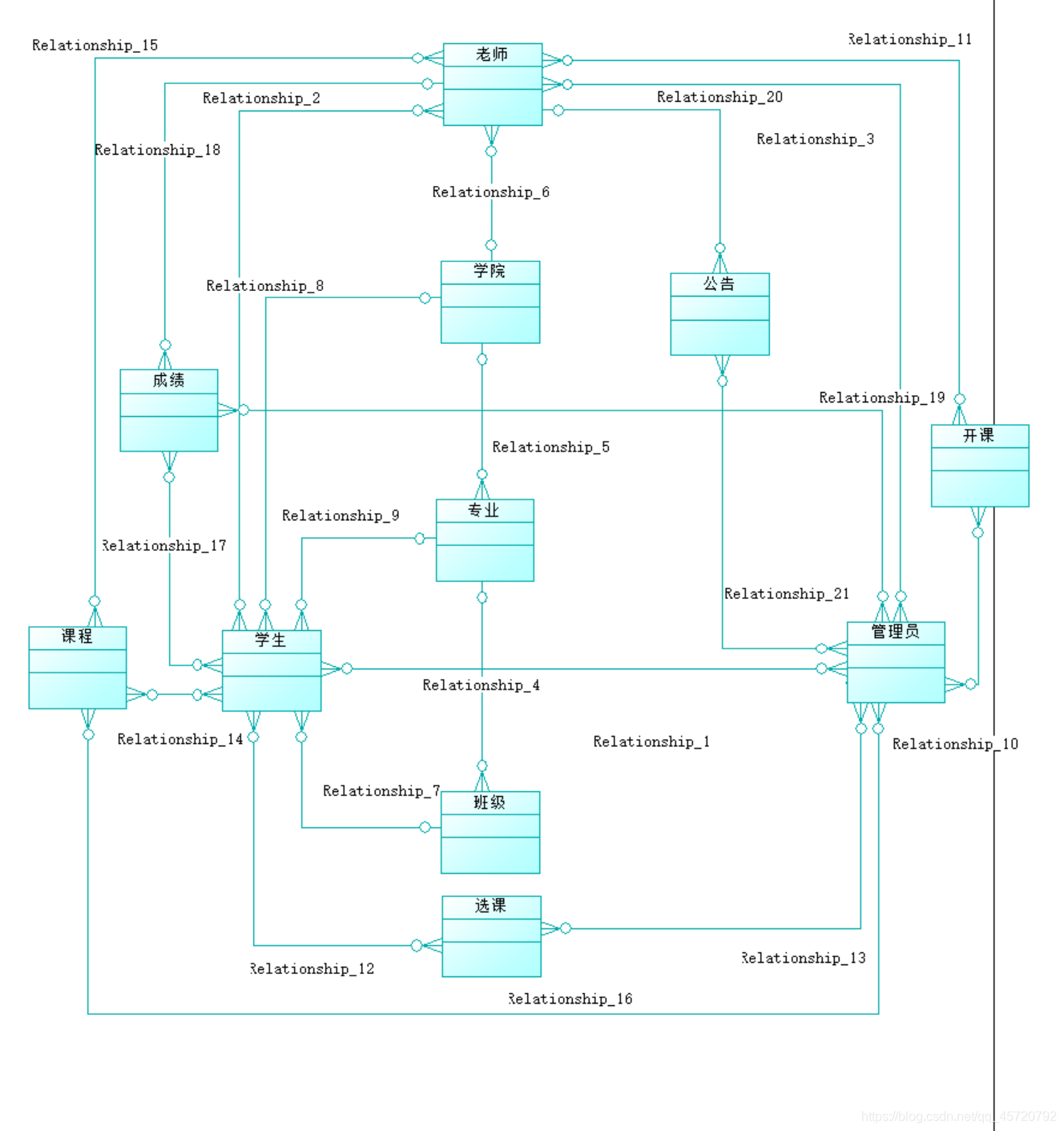

概念模型整體構圖：
模型檢測

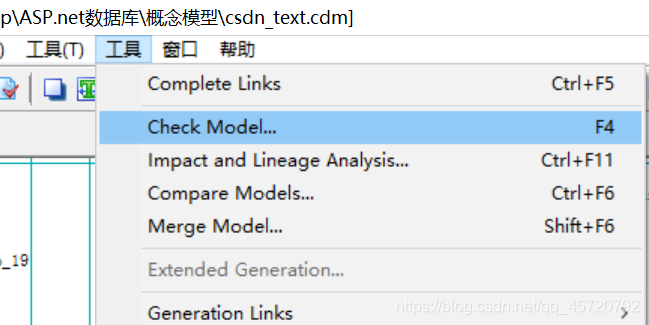

→ 工具 → 【Check Model】

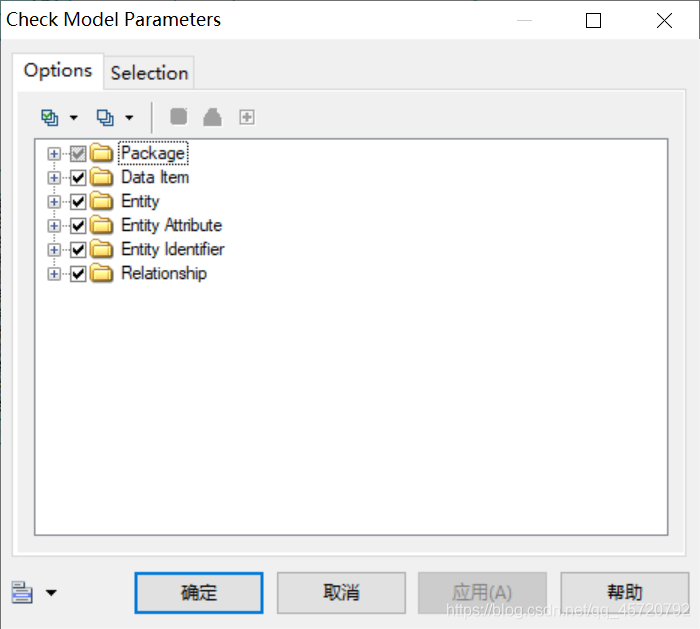

出現 [Check Model Parameters] 對話框，

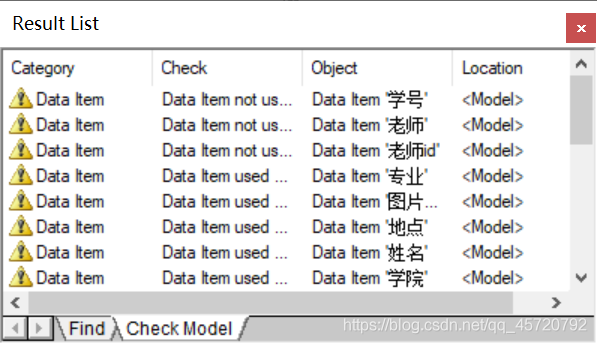

運行后，警告屬于正常現象
生成物理模型

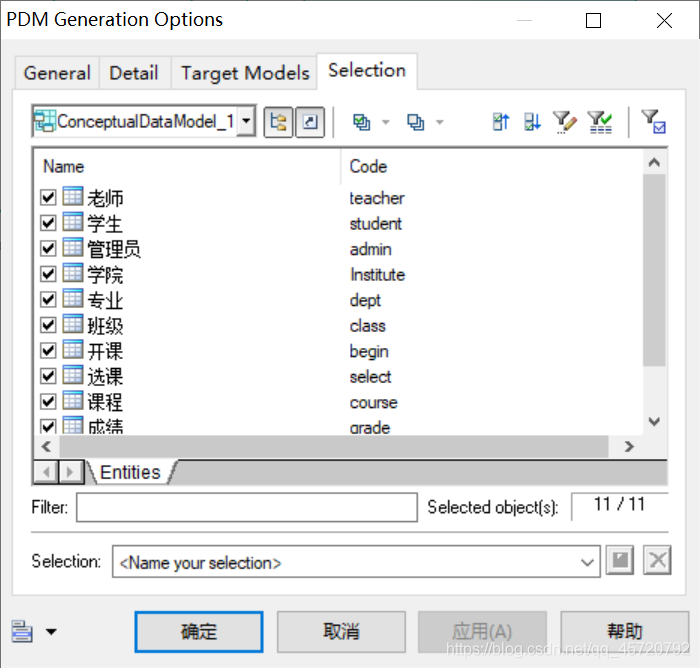

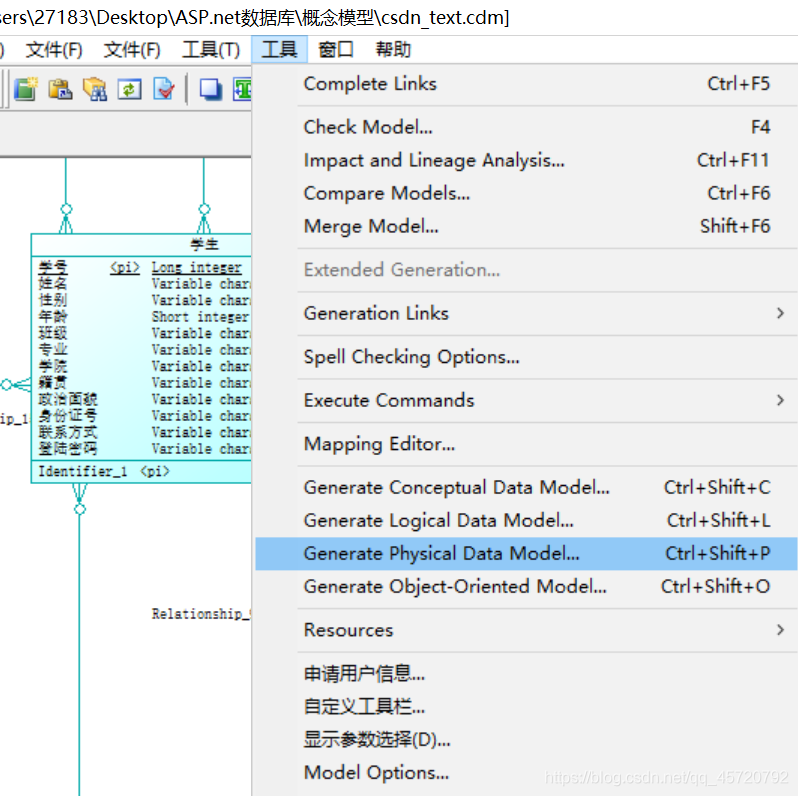

→ 工具 → 【Generate Physical Data Model】

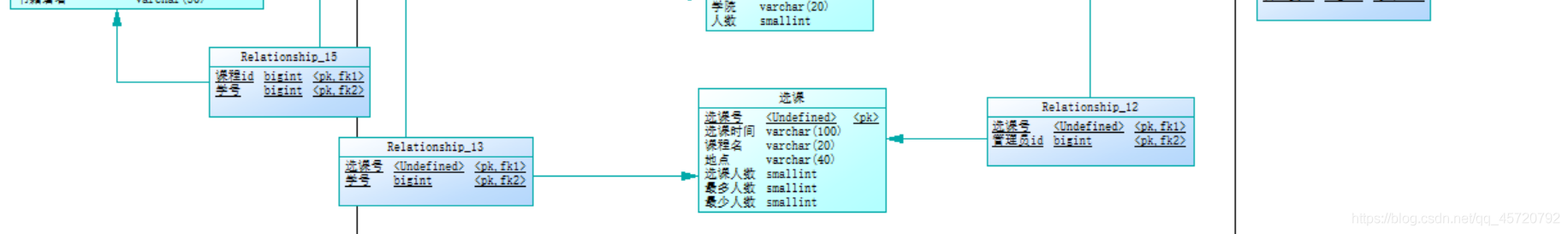

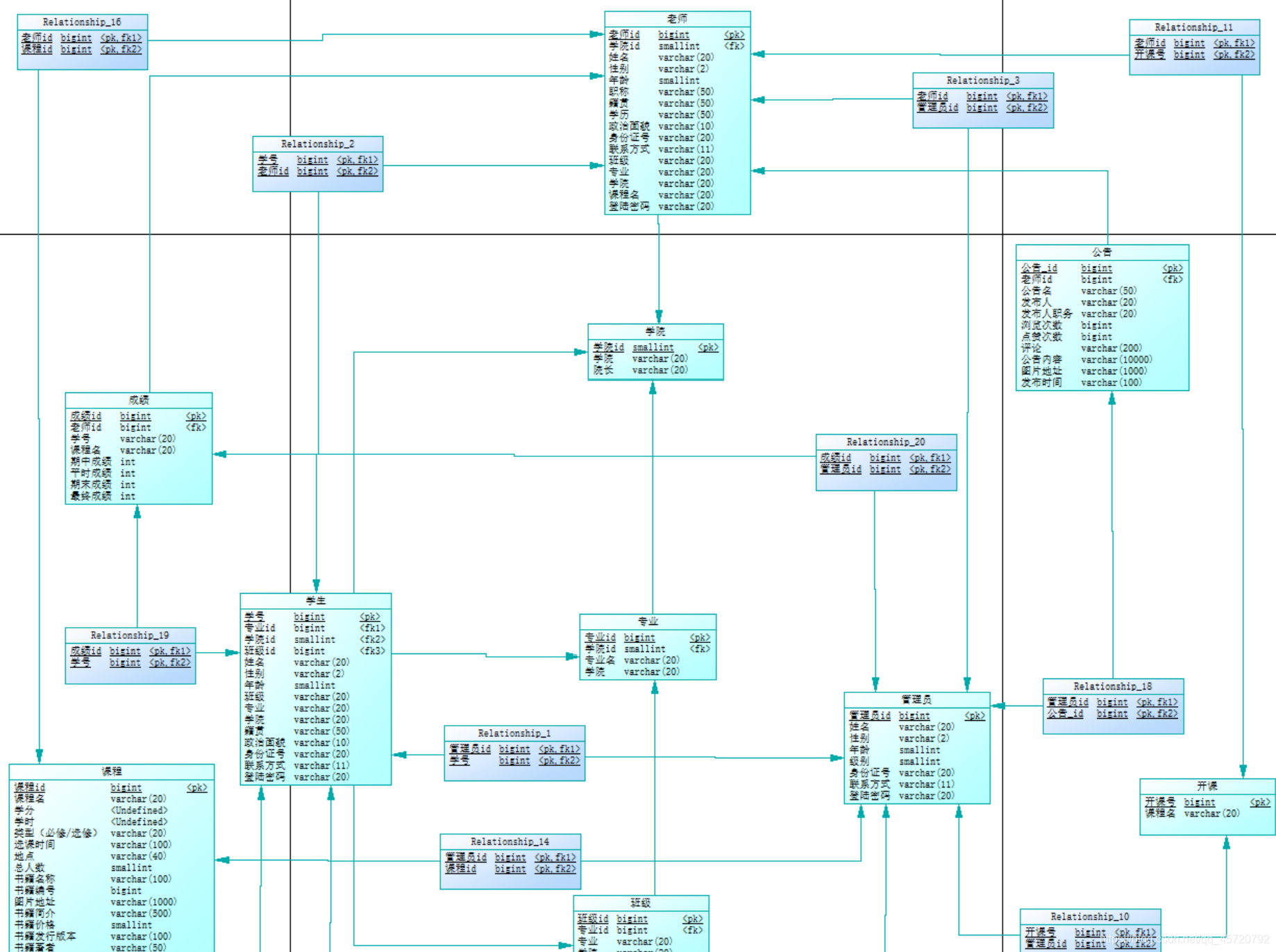

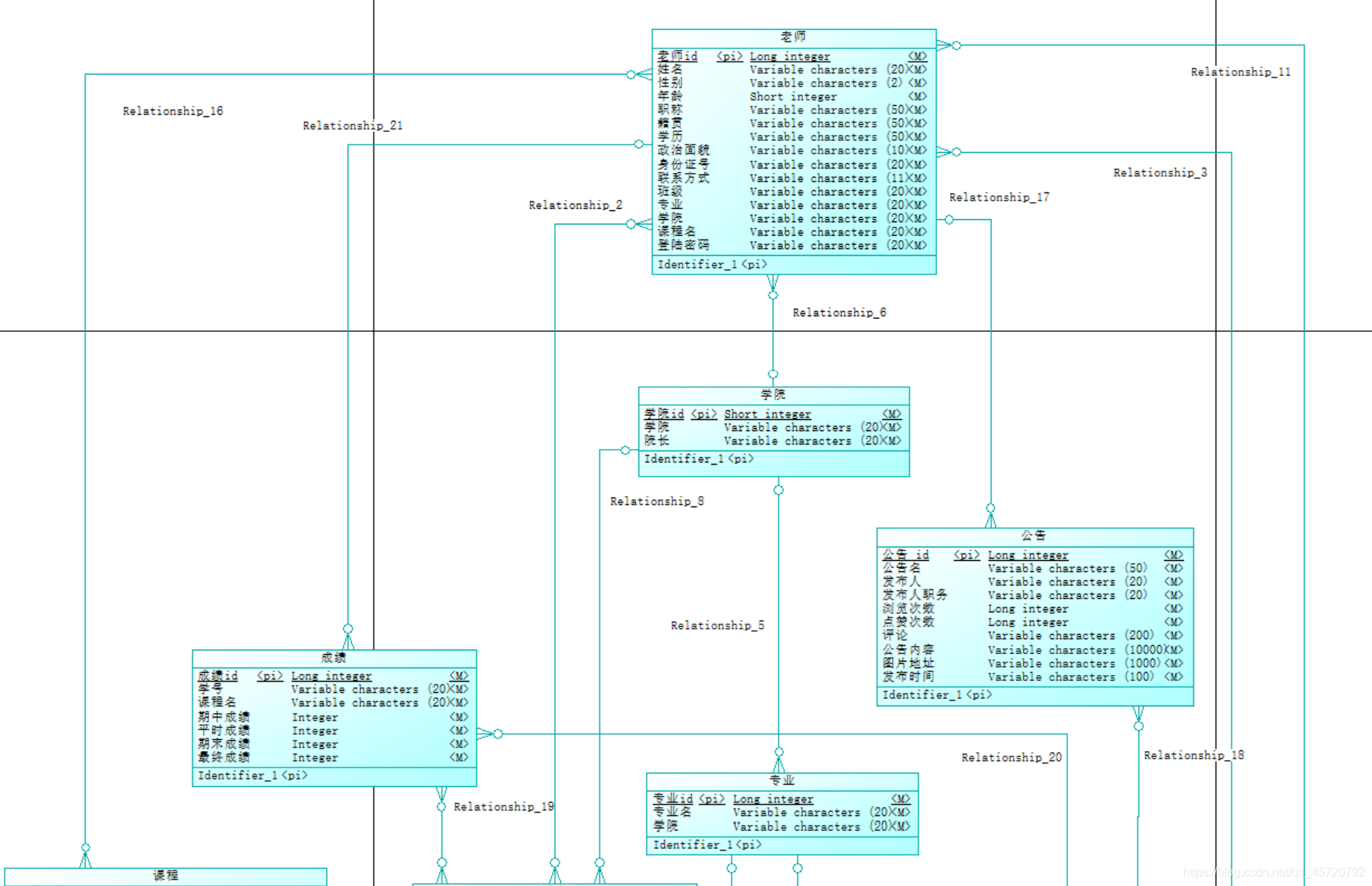

物理模型整體構圖：
pk： 主鍵
fk： 外鍵
生成資料庫

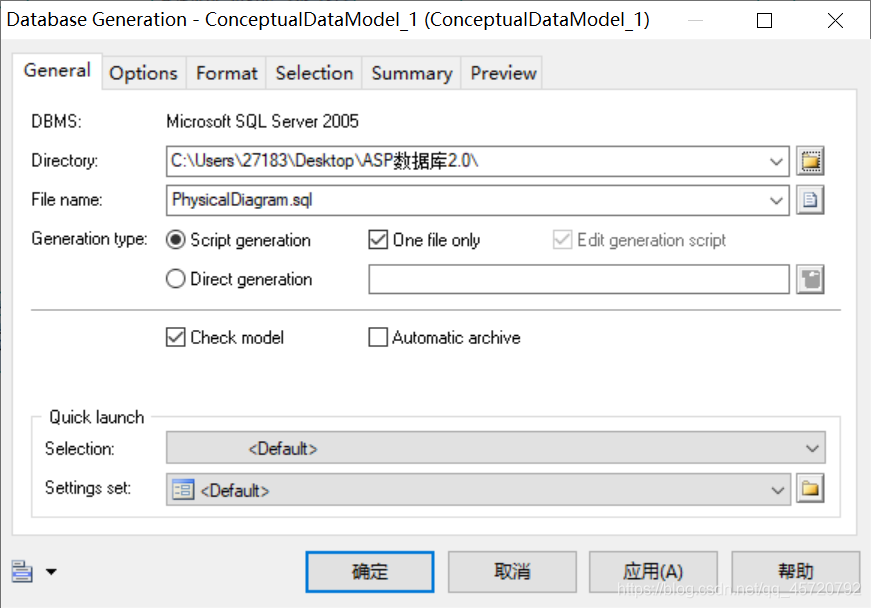

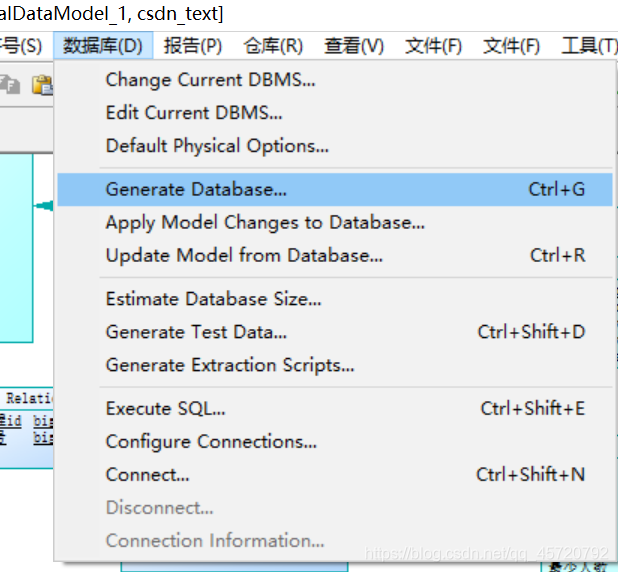

→ 資料庫 → 【Generate Database】

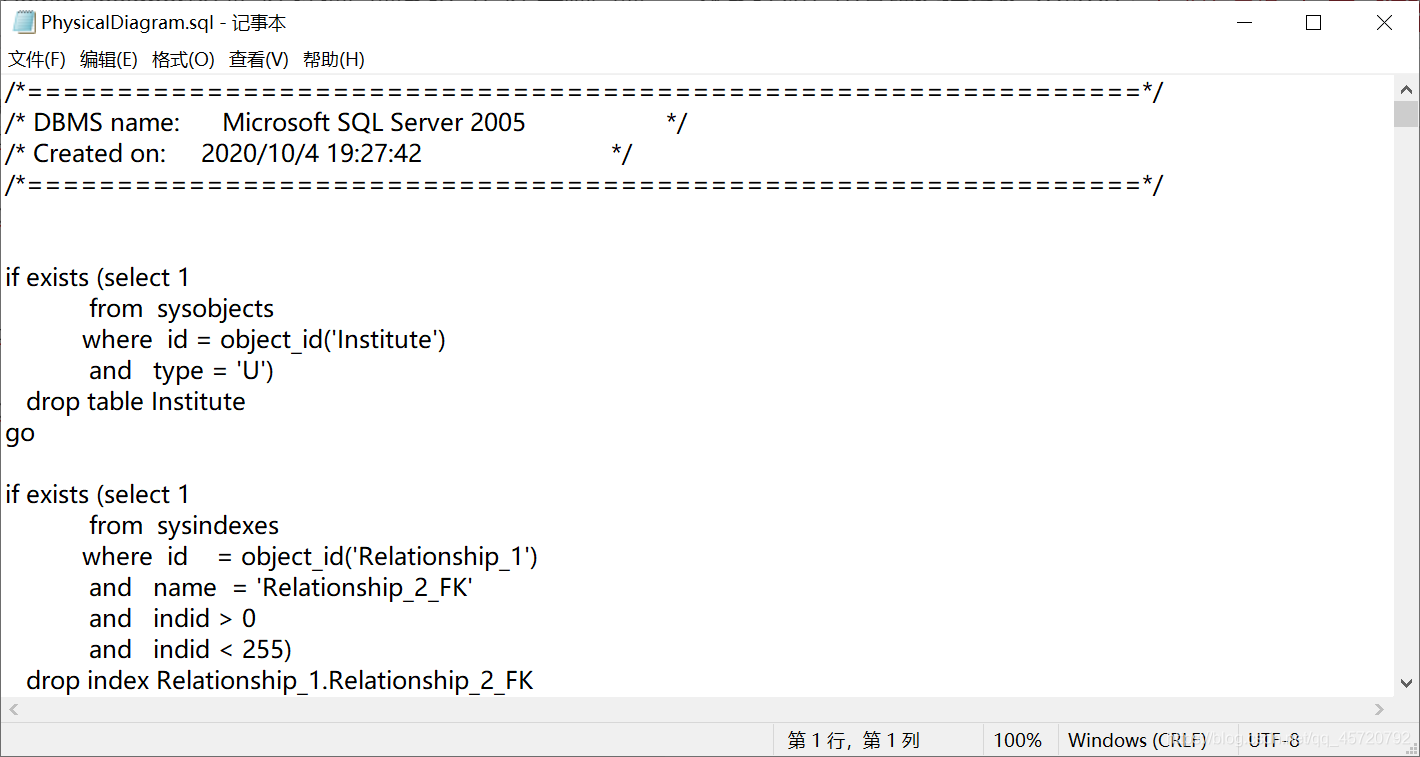

生成的sql陳述句如下：
作業空間、概念模型、物理模型、sql源代碼：
鏈接：https://pan.baidu.com/s/1O0dLB3km5h2xN045Go2qbA
提取碼：ukkp
