此系列是為了記錄自己學習VTM10.0的程序和鍛煉表達能力，主要是從解碼端進行入手，由于本人水平有限，出現的錯誤懇請大家指正，歡迎與大家一起交流進步，

1.初始化

int                 poc;//picture order count
PicList* pcListPic = NULL;//存有圖片的線性表
ifstream bitstreamFile(m_bitstreamFileName.c_str(), ifstream::in | ifstream::binary);//c_str()將string型別轉換為c語言的字串，in代表輸入，binary代表為二進制模式，創建一個檔案輸入位元流，
InputByteStream bytestream(bitstreamFile);//將位元流轉為位元組流
// 創建解碼器類
xCreateDecLib();
//舍棄RAP的前置影像中為RASL，更新the last displayed POC？
m_iPOCLastDisplay += m_iSkipFrame;      // set the last displayed POC correctly for skip forward.
bool loopFiltered[MAX_VPS_LAYERS] = { false };//標記是否已進行環路濾波
bool bPicSkipped = false;//表示是否跳過解碼影像
bool isEosPresentInPu = false;//表示前一個NALU所在的PU是否是Eos

poc：幀的播放順序

pcListPic：存放著解碼出來的幀

bitstreamFile和bytestream：解碼端的輸入碼流，一個是以位元為單位，另一個是以位元組為單位

xCreateDecLib()：函式包含著解碼器類的創建和初始化，存在ROM上變數的初始化，量化和變換相關的初始化

m_iPOCLastDisplay += m_iSkipFrame ：不確定

loopFiltered：標記是否已經環路濾波

bPicSkipped：是否跳過解碼上一個NALU所在的影像

isEosPresentInPu：判斷前一個NALU是否是EOS

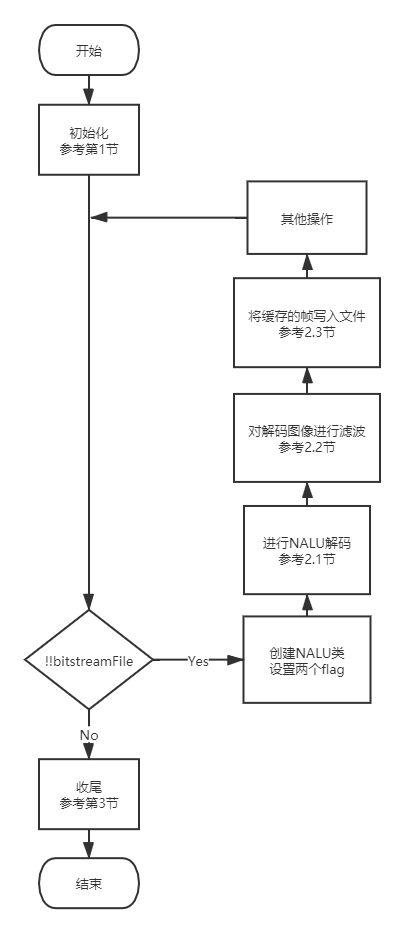

2.回圈進行NALU解碼

  while (!!bitstreamFile)
  {
    //創建NALU類
    InputNALUnit nalu;
    nalu.m_nalUnitType = NAL_UNIT_INVALID;

    bool bNewPicture = m_cDecLib.isNewPicture(&bitstreamFile, &bytestream);//將要解碼的NALU是否是影像中的第一個NALU
    bool bNewAccessUnit = bNewPicture && m_cDecLib.isNewAccessUnit( bNewPicture, &bitstreamFile, &bytestream );//將要解碼的NALU是否是新的一幀中的第一個NALU，同時也是新的AU中的第一個NALU

    if(!bNewPicture)
    {//分支1
    }

    if ((bNewPicture || !bitstreamFile || nalu.m_nalUnitType == NAL_UNIT_EOS) && !m_cDecLib.getFirstSliceInSequence(nalu.m_nuhLayerId) && !bPicSkipped)
    {//分支2
     //滿足不是跳過解碼的影像，同時滿足不是sequence中的第一個slice，同時滿足以下至少一個條件：1)將要解碼的NALU是影像中的第一個NALU；2）位元流檔案eof？；3）上一個NALU的型別是EOS
    }
    else if ( (bNewPicture || !bitstreamFile || nalu.m_nalUnitType == NAL_UNIT_EOS ) &&
      m_cDecLib.getFirstSliceInSequence(nalu.m_nuhLayerId))//在下一個NALU所在的slice將是sequence中的第一個slice的情況下，同時滿足以下至少一個條件：1)將要解碼的NALU是影像中的第一個NALU；
    {                                                      //2）位元流檔案eof？；3）上一個NALU的型別是EOS，則下一個NALU所在的slice也是picture中的第一個slice，
      m_cDecLib.setFirstSliceInPicture (true);
    }

    if( pcListPic )
    {//分支3
    }

    if( bNewPicture )
    {
    }

    if (bNewPicture || !bitstreamFile || nalu.m_nalUnitType == NAL_UNIT_EOS)
    {
    }

    if (bNewAccessUnit || !bitstreamFile)
    {
    }

    if(bNewAccessUnit)
    {
    }
  }

進入回圈只要bitstreamFile有效，就進行NALU解碼

這里有兩個重要的flag，bNewPicture和bNewAccessUnit

bNewPicture：將要解碼的NALU是否是一幀中的第一個NALU

bNewAccessUnit：將要解碼的NALU是否是AU中第一個NALU

bNewPicture為false進入第一個分支，具體參考2.1節

本節分支2：滿足以下條件之一

要解碼的NALU是一幀中的第一個NALU
eof
上一個NALU的型別是EOS

如果同時滿足目前的解碼程序不處于CLVS中的第一個slice且上一個NALU所處的幀未被跳過解碼則進行一些操作，具體參考2.2節

如果同時滿足目前的解碼程序處于CLVS中的第一個slice則標志著解碼程序進入一幀中的第一個slice，

說明：m_cDecLib.setFirstSliceInPicture (true)會使bNewPicture判斷為False

本節分支3：存盤的幀不為空，則進行一些操作，具體參考2.3節

之后還有四個分支和之前兩個flag有關，由于能力有限就不展開了

2.1 if(!bNewPicture)

只要解碼的NALU不是一幀中的第一個NALU就可進入此分支

AnnexBStats stats = AnnexBStats();//JVET-S2001中AnnexB有關的資訊
// 將位元組流的下一個NALU的所有位元流資訊存入NALU類中的m_Bitstream的m_fifo，將統計資訊存入stats，具體程序可以參考JVET-S2001中的AnnexB
byteStreamNALUnit(bytestream, nalu.getBitstream().getFifo(), stats);

// 讀取NALU頭資訊，參考JVET-S2001 7.3.1.2 P83
read(nalu);

// 判斷是否是IDR影像中的第一個slice
if(m_cDecLib.getFirstSliceInPicture() &&//是否是圖片中的第一個slice，在解碼器類初始化時設定為true
        (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_IDR_W_RADL ||
         nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_IDR_N_LP))
{//分支1
 m_newCLVS[nalu.m_nuhLayerId] = true;   // m_newCLVS標記是否是一個新的CLVS
 xFlushOutput(pcListPic, nalu.m_nuhLayerId);//將pcListPic中存有的圖片清空，并寫入檔案
}

if (m_cDecLib.getFirstSliceInPicture() && nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_CRA && isEosPresentInPu)
{//分支2
 // 在EOS后面緊接著的CRA影像是CLVSS
 m_newCLVS[nalu.m_nuhLayerId] = true;
}
else if (m_cDecLib.getFirstSliceInPicture() && nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_CRA && !isEosPresentInPu)
{
 // 如果CRA影像前面不是EOS，那CRA影像就不是CLVSS
 m_newCLVS[nalu.m_nuhLayerId] = false;
}

// temporal_id應該小于cfg中的m_iMaxTemporalLayer，同時nuh_layer_id應該在cfg的m_targetDecLayerIdSet中
if( ( m_iMaxTemporalLayer < 0 || nalu.m_temporalId <= m_iMaxTemporalLayer ) && xIsNaluWithinTargetDecLayerIdSet( &nalu ) )
{//分支3
}
else//不滿足條件，跳過解碼此影像
{
 bPicSkipped = true;
}

if (nalu.m_nalUnitType == NAL_UNIT_EOS)
{//分支4
 isEosPresentInPu = true;//當NALU的型別為EOS，將isEosPresentInPu設定為true
 m_newCLVS[nalu.m_nuhLayerId] = true;  //The presence of EOS means that the next picture is the beginning of new CLVS
}

byteStreamNALUnit()：主要是將位元組流掐頭去尾，詳細程序參考JVET-S2001中AnnexB一章，這里不再展開

read():讀取NALU的頭資訊，相應格式在JVET-S2001 7.3.1.2 P83

本小節分支1：判斷是否進入IDR影像中的第一個slice解碼程序中，主要是由解碼器類來決定，如果是則意味著進入新的CLVS，并將之前快取的幀清除

本小節分支2：只有當前一個NALU是EOS(end of sequence)時，當前CRA影像才意味著進入新的CLVS

本小節分支3：是整個函式中最重要的分支，包含呼叫解碼器類解碼的程序，但是需要滿足NALU的時域層在輸出范圍內，多影像層也在輸出范圍內，不滿足就跳過解碼，具體參考2.1.1節

本小節分支4：當前解碼NALU為EOS型別時，就將isEosPresentInPu設定為true，并意味著下一個NALU就是CLVS的開始

2.1.1 分支3

if (bPicSkipped)
{
    if ((nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_TRAIL) || (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_STSA) || (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_RASL) || (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_RADL) || (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_IDR_W_RADL) || (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_IDR_N_LP) || (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_CRA) || (nalu.m_nalUnitType == NAL_UNIT_CODED_SLICE_GDR))
    {//滿足前一個NALU所在的影像是被跳過解碼的，且當前NALU的nal_unit_type屬于VCL（除去保留的）
     //分支1
        if (m_cDecLib.isSliceNaluFirstInAU(true, nalu))//圖片中的第一個VCL型別的NALU是否是AU中的第一個VCL型別的NALU
        {
            //清除一些AU相關的快取資訊
            m_cDecLib.resetAccessUnitNals();
            m_cDecLib.resetAccessUnitApsNals();
            m_cDecLib.resetAccessUnitPicInfo();
        }
        bPicSkipped = false;
    }
}

m_cDecLib.decode(nalu, m_iSkipFrame, m_iPOCLastDisplay, m_targetOlsIdx);//呼叫解碼器類進行解碼NALU

if (nalu.m_nalUnitType == NAL_UNIT_VPS)//如果NALU型別是VPS，則提取一些資訊
{//分支2
    m_cDecLib.deriveTargetOutputLayerSet( m_targetOlsIdx );
    m_targetDecLayerIdSet = m_cDecLib.getVPS()->m_targetLayerIdSet;//更新需要解碼圖片的nuh_layer_id集
    m_targetOutputLayerIdSet = m_cDecLib.getVPS()->m_targetOutputLayerIdSet;//更新需要輸出圖片的nuh_layer_id集
}

本小節的分支1：前一個NALU所在的影像是被跳過解碼的，當前要解碼NALU所在的影像不是被跳過解碼的，當前NALU的型別又恰巧是VCL(除去保留的)，又很恰巧這是AU中第一個VCL型別的NALU，那么就要呼叫解碼器類進行以下三步操作

resetAccessUnitNals()
resetAccessUnitApsNals()
resetAccessUnitPicInfo()

都是跟AU相關的，沒有跟進去看，具體啥作用也不知道，同時也要把bPicSkipped設定為false，

m_cDecLib.decode():呼叫解碼器類進行解碼的函式，需要另開篇幅仔細描述的，

本小節分支2：如果解碼過的NALU型別是VPS(video parameter set),還需要提取一些資訊，

2.2 if((bNewPicture || !bitstreamFile || nalu.m_nalUnitType == NAL_UNIT_EOS)…)

      if (!loopFiltered[nalu.m_nuhLayerId] || bitstreamFile)
      {//滿足以下至少一個條件：1）eof且還未進行環路濾波？；2）將要解碼的NALU是影像中的第一個NALU；3）上一個NALU的型別是EOS
        m_cDecLib.executeLoopFilters();//呼叫解碼器類進行環路濾波
        m_cDecLib.finishPicture(poc, pcListPic, INFO, m_newCLVS[nalu.m_nuhLayerId]);//一張影像解碼完后的一些操作？
      }

      loopFiltered[nalu.m_nuhLayerId] = (nalu.m_nalUnitType == NAL_UNIT_EOS);//如果NALU的型別為EOS，則將loopFiltered設定為true
      if (nalu.m_nalUnitType == NAL_UNIT_EOS)
      {
        m_cDecLib.setFirstSliceInSequence(true, nalu.m_nuhLayerId);//如果NALU的型別為EOS，下一個NALU所在的slice將是sequence中的第一個slice
      }

	  //影像解碼完成后有關于IRAP和GDR的操作
      m_cDecLib.updateAssociatedIRAP();
      m_cDecLib.updatePrevGDRInSameLayer();
      m_cDecLib.updatePrevIRAPAndGDRSubpic();

只要不是eof并且已經濾波那么執行以下操作

m_cDecLib.executeLoopFilters()：呼叫解碼器類進行環路濾波
m_cDecLib.finishPicture():結束編碼一幀并放入pcListPic中

如果上一個NALU的型別是EOS，那還需要將loopFiltered設定為true，并標記解碼程序處于CLVS中的第一個slice

之后還有一些與IRAP和GDR相關的操作，沒有跟進去看，具體啥作用也不知道，

2.3 if( pcListPic )

      if( !m_reconFileName.empty() && !m_cVideoIOYuvReconFile[nalu.m_nuhLayerId].isOpen() )//存在m_reconFileName，且m_cVideoIOYuvReconFile不能使用
      {//分支1
		// 使用pcListPic中的第一張圖的BitDepths作為m_outputBitDepth
        const BitDepths &bitDepths=pcListPic->front()->cs->sps->getBitDepths();
        for( uint32_t channelType = 0; channelType < MAX_NUM_CHANNEL_TYPE; channelType++ )
        {
            if( m_outputBitDepth[channelType] == 0 )
            {
                m_outputBitDepth[channelType] = bitDepths.recon[channelType];
            }
        }

        std::string reconFileName = m_reconFileName;
        if( ( m_cDecLib.getVPS() != nullptr && ( m_cDecLib.getVPS()->getMaxLayers() == 1 || xIsNaluWithinTargetOutputLayerIdSet( &nalu ) ) ) || m_cDecLib.getVPS() == nullptr )
        {//要么不存在VPS，要么當VPS存在的時候滿足以下條件之一：1）最大允許層等于1；2）上一個NALU的nuh_layer_id在m_targetOutputLayerIdSet中
          m_cVideoIOYuvReconFile[nalu.m_nuhLayerId].open( reconFileName, true, m_outputBitDepth, m_outputBitDepth, bitDepths.recon ); // 將檔案流設定為write mode
        }
      }

      // write reconstruction to file
      if( bNewPicture )//如果要解碼的NALU是影像中的第一個NALU，將重構影像寫入檔案
      {
        xWriteOutput( pcListPic, nalu.m_temporalId );
      }
      if (nalu.m_nalUnitType == NAL_UNIT_EOS)//如果上一個NALU型別是EOS，將重構影像寫入檔案，將m_bFirstSliceInPicture設定為false
      {
        xWriteOutput( pcListPic, nalu.m_temporalId );
        m_cDecLib.setFirstSliceInPicture (false);
      }
      // write reconstruction to file -- for additional bumping as defined in C.5.2.3
      if (!bNewPicture && ((nalu.m_nalUnitType >= NAL_UNIT_CODED_SLICE_TRAIL && nalu.m_nalUnitType <= NAL_UNIT_RESERVED_IRAP_VCL_12)
        || (nalu.m_nalUnitType >= NAL_UNIT_CODED_SLICE_IDR_W_RADL && nalu.m_nalUnitType <= NAL_UNIT_CODED_SLICE_GDR)))
      {
        xWriteOutput( pcListPic, nalu.m_temporalId );
      }

本節分支1：如果存在輸出檔案名，且輸出檔案流未打開，則取pcListPic中的第一張圖的BitDepths作為以后輸出的位元位數，然后打開相應的輸出檔案流

之后三個分支都與將重構影像寫入檔案有關，分別是當：

如果要解碼的NALU是影像中的第一個NALU
上一個NALU型別是EOS
是C.5.2.3定義的情況

第二種情況還要標記解碼程序未進入一幀中的第一個slice

3. 收尾

  xFlushOutput( pcListPic );//結束解碼，清空pcListPic

  // get the number of checksum errors
  uint32_t nRet = m_cDecLib.getNumberOfChecksumErrorsDetected();

  // delete buffers
  m_cDecLib.deletePicBuffer();
  // destroy internal classes
  xDestroyDecLib();

  destroyROM();//清除存放在ROM的變數

xFlushOutput():清空之前的快取幀

m_cDecLib.getNumberOfChecksumErrorsDetected()：統計checksum errors的數量，并將其回傳

m_cDecLib.deletePicBuffer()：清除解碼器類的picture buffer

xDestroyDecLib()：摧毀解碼器類

destroyROM()：清除存放在ROM的變數
