本篇文章結合參考資料中的幾篇CMDB的文章再加上目前公司的現狀談一談CMDB，

CMDB概述

CMDB：configuration management database，配置管理資料庫，CMDB本質上是一個資料庫，提供資料的存盤、查詢、校驗等操作，是一個集中式的資料托管中心，托管的內容包含所有的軟硬體資產（configuration items），各個部門各個團隊各個系統下屬的各種重要的軟硬體資產都屬于CMDB統一管理的內容，

公司運維現狀

資產現狀

全國各地區內網不互通，這個就是現狀了，因為公司產品是為國家服務，所以全國各地的環境都在各自的內網中，安全性極高，在這種情況下，每個地區都配置了幾個運維手工維護當地的環境，內外網完全隔離，

運維情況現狀

由于公司資產地域分散且網路不互通，因此公司的自動化運維程度基本為0，整體上來說沒有運維開發的崗位，目前的運維仍然停留在人工運維結合shell腳本的時代，這些其實都算不上自動化運維，前段時間，開始搞ansible自動化部署和升級的事情，整個程序都是shell腳本完成，為了控制人力成本，甚至否認一些用新技術，拿Python這門語言來說，本身很適合自動化運維，用于自動化升級那是再適合不過了，雖然底層會依賴shell，但是Python寫出來的邏輯必然會更清楚，但是上層考慮到后續維護人員需要掌握Python和shell兩種技術，最侄訓是否定了Python，其實也就是否定了自動化運維，轉而幾種人員去研究日志中心和nagios監控，自動化運維的事情也自然不了了之，

CMDB現狀

目前公司里面還沒有產生建設CMDB的萌芽，資產管理部門和運維中心團隊有自己的配置庫，也就是自建庫，但是并沒有將產品團隊的軟體資產列入配置管理的范圍，各個產品團隊使用Confluence檔案服務器或者Excel表格（這種情況較多）管理自己的軟硬體資源，并稱之為資源臺賬，就服務器而言，經常不知道一個ip對應的服務器是否正在使用，由誰使用，這些資訊一無所知，如果各個團隊使用自建庫，而不是通過檔案形式來管理，那這種CMDB最多也只能算是各自為政的CMDB，并不是集中式的資料托管，

CMDB設計

最簡單的設計：一種配置一個表

比如，ip單獨成表，host單獨成表

優點：配置簡單直觀

缺點：一旦某種配置需要修改欄位，就需要修改代碼，代碼維護成本太高

復雜點的設計：列式資料存盤

表名，列名，列值，行分開存放到四張張表(schema, filed, value, entity)

schema：一個配置表在schema中就是一條記錄，記錄表的資訊和描述，
field：每一列的列名和列相關的meta資訊都存放在field表中，
entity：當作rowid使用，表示唯一衡量傳統意義上的一行資料，
value：存放每一條記錄的每一列的值，即一個entity和一個field既可以確定一個值，

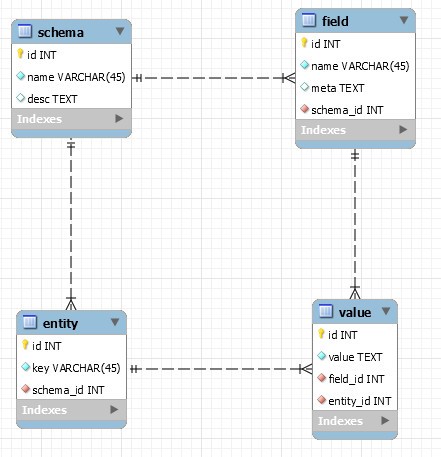

表的設計如下圖：

整個設計的sql如下：

-- MySQL Workbench Forward Engineering

SET @OLD_UNIQUE_CHECKS=@@UNIQUE_CHECKS, UNIQUE_CHECKS=0;
SET @OLD_FOREIGN_KEY_CHECKS=@@FOREIGN_KEY_CHECKS, FOREIGN_KEY_CHECKS=0;
SET @OLD_SQL_MODE=@@SQL_MODE, SQL_MODE='TRADITIONAL,ALLOW_INVALID_DATES';

-- -----------------------------------------------------
-- Schema mydb
-- -----------------------------------------------------

-- -----------------------------------------------------
-- Schema mydb
-- -----------------------------------------------------
CREATE SCHEMA IF NOT EXISTS `mydb` DEFAULT CHARACTER SET utf8 ;
USE `mydb` ;

-- -----------------------------------------------------
-- Table `mydb`.`schema`
-- -----------------------------------------------------
CREATE TABLE IF NOT EXISTS `mydb`.`schema` (
  `id` INT NOT NULL AUTO_INCREMENT,
  `name` VARCHAR(45) NOT NULL,
  `desc` TEXT NULL,
  PRIMARY KEY (`id`),
  UNIQUE INDEX `name_UNIQUE` (`name` ASC))
ENGINE = InnoDB;


-- -----------------------------------------------------
-- Table `mydb`.`field`
-- -----------------------------------------------------
CREATE TABLE IF NOT EXISTS `mydb`.`field` (
  `id` INT NOT NULL AUTO_INCREMENT,
  `name` VARCHAR(45) NOT NULL,
  `meta` TEXT NULL,
  `schema_id` INT NOT NULL,
  PRIMARY KEY (`id`),
  INDEX `fk_field_schema_idx` (`schema_id` ASC),
  CONSTRAINT `fk_field_schema`
    FOREIGN KEY (`schema_id`)
    REFERENCES `mydb`.`schema` (`id`)
    ON DELETE NO ACTION
    ON UPDATE NO ACTION)
ENGINE = InnoDB;


-- -----------------------------------------------------
-- Table `mydb`.`entity`
-- -----------------------------------------------------
CREATE TABLE IF NOT EXISTS `mydb`.`entity` (
  `id` INT NOT NULL AUTO_INCREMENT,
  `key` VARCHAR(45) NOT NULL,
  `schema_id` INT NOT NULL,
  PRIMARY KEY (`id`),
  INDEX `fk_entity_schema1_idx` (`schema_id` ASC),
  CONSTRAINT `fk_entity_schema1`
    FOREIGN KEY (`schema_id`)
    REFERENCES `mydb`.`schema` (`id`)
    ON DELETE NO ACTION
    ON UPDATE NO ACTION)
ENGINE = InnoDB;


-- -----------------------------------------------------
-- Table `mydb`.`value`
-- -----------------------------------------------------
CREATE TABLE IF NOT EXISTS `mydb`.`value` (
  `id` INT NOT NULL AUTO_INCREMENT,
  `value` TEXT NOT NULL,
  `field_id` INT NOT NULL,
  `entity_id` INT NOT NULL,
  PRIMARY KEY (`id`),
  INDEX `fk_value_field1_idx` (`field_id` ASC),
  INDEX `fk_value_entity1_idx` (`entity_id` ASC),
  INDEX `ux_value` (`field_id` ASC, `entity_id` ASC),
  CONSTRAINT `fk_value_field1`
    FOREIGN KEY (`field_id`)
    REFERENCES `mydb`.`field` (`id`)
    ON DELETE NO ACTION
    ON UPDATE NO ACTION,
  CONSTRAINT `fk_value_entity1`
    FOREIGN KEY (`entity_id`)
    REFERENCES `mydb`.`entity` (`id`)
    ON DELETE NO ACTION
    ON UPDATE NO ACTION)
ENGINE = InnoDB;


SET SQL_MODE=@OLD_SQL_MODE;
SET FOREIGN_KEY_CHECKS=@OLD_FOREIGN_KEY_CHECKS;
SET UNIQUE_CHECKS=@OLD_UNIQUE_CHECKS;

資料庫查詢時需要提供(entity, schema, field, value)這樣一個四元組才能得到結果，

優點：在線定義，表有變動時不需要修改代碼，增加一列只需要向field表中插入一個欄位，

缺點：復雜，增刪改查時需要同時操作多個表，對資料的約束需要在應用層去實作，需要自己封裝ORM，每一列的約束資訊存放在field表的meta欄位中，

更復雜的設計：資料多版本和回滾

增加資料多版本

CMDB存放的資訊都是非常重要的資訊，因此不允許修改資料，每一次修改資料都單獨增加一條記錄，這樣就可以保證資料多版本，因此可以增加一個snapshot快照表，用來存放各個歷史版本的資料，snapshot表的具體設計較復雜，暫不使用，

增加回滾

增加資料多版本之后對應的就可以增加一個回滾的功能，多版本基礎上的回滾功能可以參考git的實作，

CMDB使用結論

強烈反對大型集中式CMDB，CMDB團隊執行力不強，需求多變，短期內看不到價值等多種原因導致在大多數互聯網公司CMDB是無法落地的，到目前為止除了華為也沒幾家公司能把CMDB落地直到發揮CMDB的價值（華為都花了7年的時間，更別說別的公司了），

如果一定要使用CMDB，那只能使用分散式的各自為政的，各個團隊使用各個團隊的自建庫，比如管IP庫的就專門設計IP庫，管賬號庫的就專門設計賬號庫，資料庫之間通過各自提供的api通訊，但是分散式的缺點是從領導的角度看，看不到全域的資料，因此還需要做一個集中化的dashboard，

CMDB替代方案

CMDB在大多數互聯網公司不可行，因此很多公司都另辟蹊徑，比如一種方式常用的方式 Mesos

Mesos：托管于Apache下C++開發的開源分布式資源管理系統

Mesos的調度框架可以有多種語言開發，包括Python，

參考

冰與火之歌，華為CMDB是如何煉成的
維基-Configuration management database
CMDB經驗分享之 – 剖析CMDB的設計程序
