基于Fabric+IPFS大規模資料上鏈方案

更多區塊鏈技術與應用分類：
區塊鏈應用區塊鏈開發
以太坊 | Fabric | BCOS | 密碼技術 | 共識演算法 | 位元幣 | 其他鏈
通證經濟 | 傳統金融場景 | 去中心化金融 | 防偽溯源 | 資料共享 | 可信存證

第一章系統綜述

??區塊鏈是創造信任的機器，但是資料存盤與讀取的效率十分低下，兩者不可兼得的情況下，一種新的方式，既彌補區塊鏈的效率，又能利用其“信任”與“不可篡改”特性，該方案使用區塊鏈+分布式存盤，
??Fabric簡介、適用場景：Hyperledger Fabric的出現是對傳統區塊鏈模型的一種革新，在某種程度上允許創建授權和非授權的區塊鏈，Hyperledger還通過提供一個針對身份識別，可審計、隱私安全和健壯的模型，使得縮短計算周期、提高規模效率和回應各個行業的應用需求成為可能，
??IPFS簡介、適用場景：分布式存盤，
??Fabric+IPFS優點、適用場景：無需全部資料上鏈即可產生信任，
??本系統以后臺服務開發為核心，作為鏈接客戶端、IPFS及Fabric區塊鏈的服務部件，如圖1所示，當大量資料需要可靠實時地存盤，并且在未來需要得到驗證時，必須將資料以某種形式存入區塊鏈，而傳統區塊鏈系統為了“安全”而犧牲“效率”，因此其資料存盤的容量與速率非常低下，因此不能存放大規模資料，基于這種考慮，我們可以利用區塊鏈+分布式存盤的方式解決大規模資料上鏈的問題，將原始資料存于類似IPFS等分布式系統中，并將源檔案的地址存盤于區塊鏈永久保存，用戶可以通過區塊鏈上檔案的地址資訊隨時去獲取這些資料，同時為了保證IPFS上資料不被篡改，必須將檔案的指紋（Hash演算法結果）也一并存入區塊鏈，這樣用戶可以將得到的鏈上資料進行驗證，以確定資料的完整性與可靠性，

圖1-后臺服務架構

后臺服務采用nodejs撰寫，總體功能可分為兩部分：

資料存盤：后臺可將資料打包成塊并向IPFS發送，所有資料存盤在IPFS上，然后將IPFS上檔案存盤地址以及檔案指紋存在Fabric區塊鏈網路上，這樣可公開驗證資料，
資料查詢：客戶端可以通過查詢內容的方式，即基于內容檢索得到Fabric以及IPFS上具體資訊，

1.3 運行環境

硬體支持：
- 本后臺服務需要Fabric區塊鏈網路以及IPFS節點的支持，
- Fabric若以偽集群的方式運行，則推薦配置為四核cpu記憶體8G，作業系統centos7 /Windows10配置或以上，
- IPFS運行單節點，推薦配置為單核cpu記憶體2G作業系統centos7 /Windows10配置或以上，
- Nodejs服務推薦配置為雙核cpu記憶體2G作業系統centos7 /Windows10配置或以上，
軟體支持：
- go-ipfs version: 0.4.18
- nodejs version: 8.1.0
- go version :go1.9.2 windows/amd64
- docke version: 18.09.2
- docker-compose version: 1.23.2
- Hyperledger Fabric version: 1.1.0
- ipfs version: 0.4.18

第二章功能詳述

2.1 軟體功能流程圖

??該后臺軟體主要處理大規模資料上鏈，因此重在資料存盤和資料查詢兩部分邏輯，整個流程圖如圖2所示，當資料存盤時，后臺服務不斷收到來自客戶端的資料時，每接受一條資料需要先判斷是否是正確的傳輸格式，并統計該客戶端發送資料條數，每個不同的客戶端有唯一ID,資料以ID作為索引鍵值，故以“天”為單位進行資料塊打包，即一天的資料作為一個獨立資料塊，這樣方便管理和查詢，在達到預定義區塊大小（一日的資料量）時對客戶端資料進行分塊打包，每次打包完塊后立即存入IPFS，并獲取IPFS存盤塊的地址，然后，將該資料塊的IPFS地址以及檔案指紋存入Fabric區塊鏈進行保存，
當資料查詢時，客戶端發起請求獲取原始資料，服務啟動Fabric鏈，然后查詢鏈碼是否存在該ID、日期下的IPFS地址資訊，若不存在，這說明不存在資料，否則繼續查詢IPFS，根據IPFS上對應資料塊檔案的Hash地址從IPFS上拿到原始資料，并可以利用Fabric上檔案指紋與IPFS上原始資料進行比對驗證，若兩者一致則可以確定該資料塊未被篡改，

圖2-軟體流程圖

2.2 功能設計詳細描述

1 資料存盤

資料存盤功能實作流程圖如圖3所示，下面是詳細步驟：
(1) 客戶端通過http-post方式以特定資料格式（Json）向后臺服務發送資料
該后端服務會記錄每一個連接的客戶端處發來資料數目，并更新其資料檔案指紋，當達到預設值時，進行打包操作，并使用流的方式向IPFS發送資料，
(2) 資料塊存盤在IPFS上，然后回傳存盤地址
(3) 后臺服務將先前計算的檔案指紋與IPFS檔案存盤地址組合且生成新的一條上鏈資料，然后通過呼叫Fabric鏈碼將資訊存盤在Peer節點賬本上，

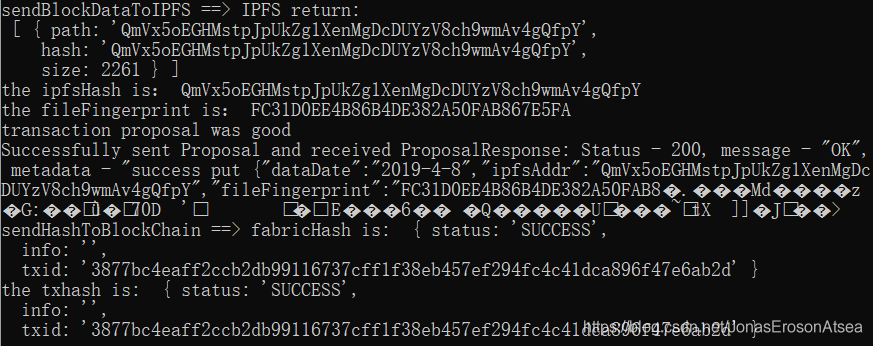

(4) Fabric向服務端回傳本次存盤交易的Hash值，

圖3 資料存盤功能實作流程圖

2 資料查詢

資料查詢功能實作流程圖如圖4所示，下面是詳細步驟：

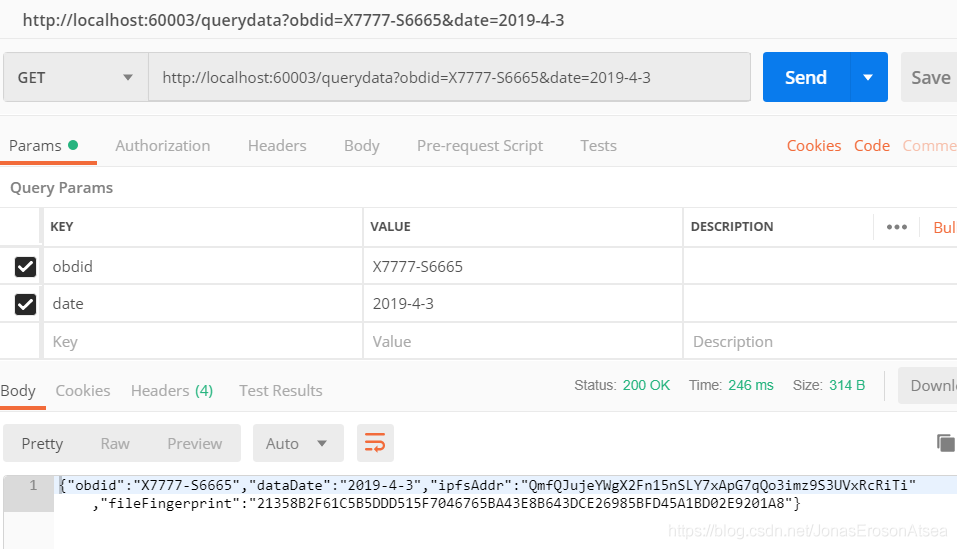

(1) 客戶端通過唯一ID值和日期等內容查詢相關資訊，通過http-get方式向服務后臺請求資料，例如請求url：http://localhost:60003/querydata?obdid=X7777-S6665&date=2019-4-3 ，是用戶查詢的介面，意思是ID為X7777-S6665日期為2019-4-3這天的該日資料塊，
(2) 后臺將會自動啟動Fabric鏈碼容器，執行鏈碼中相應的查詢方法，
(3) Fabric將匹配正確的資料(包含IPFS檔案存盤地址以及檔案指紋)回傳，例如如下資訊：
{“obdid”:“X7777-S6665”,“dataDate”:“2019-4-3”,“ipfsAddr”:“QmfQJujeYWgX2Fn15nSLY7xApG7qQo3imz9S3UVxRcRiTi”,“fileFingerprint”:“21358B2F61C5B5DDD515F7046765BA43E8B643DCE26985BFD45A1BD02E9201A8”}
(4) 后臺通過Fabric資料中的IPFS檔案存盤地址去查詢IPFS網路，并回傳匹配的整個資料塊，

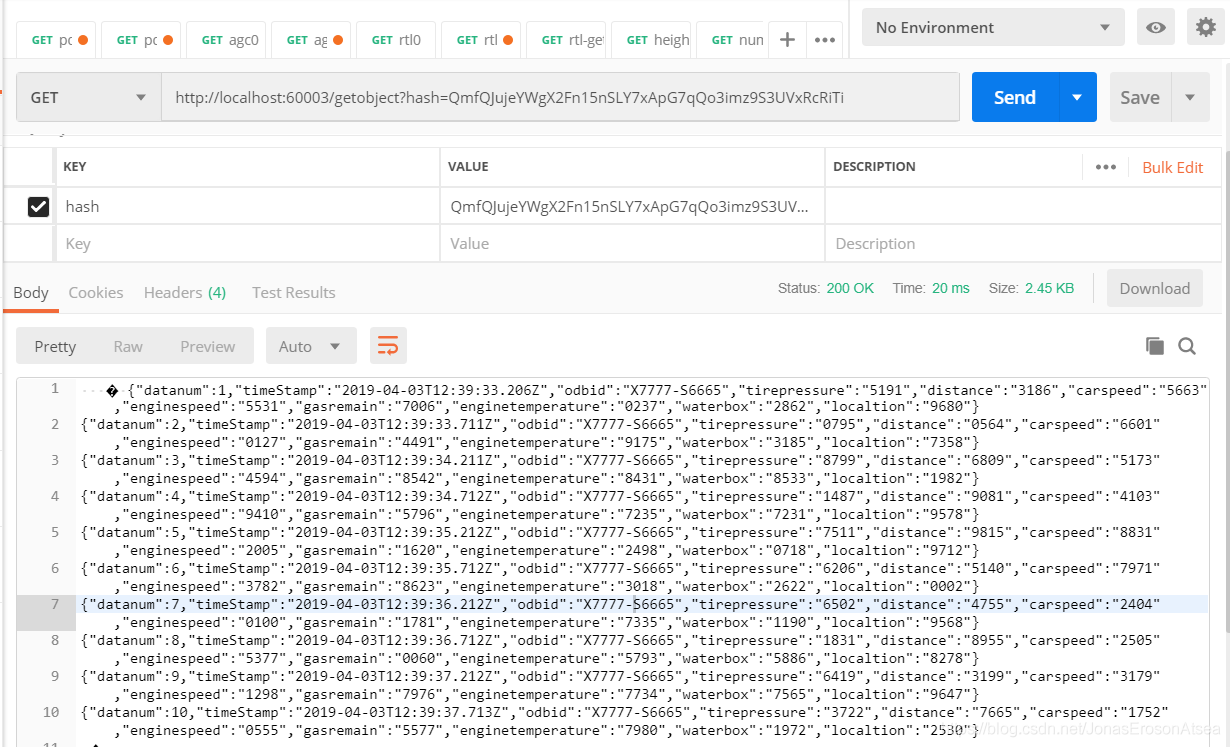

(5) IPFS根據Hash地址回傳對應的整個資料塊的檔案資訊，隨后在服務端可以進行對檔案的驗證，以檢驗存盤資料是否被篡改，

圖4 資料查詢功能實作流程圖

2.3 存盤結構

(1) Fabric賬本結構
Fabric賬本結構指的是Fabric網路中相應通道中Peer節點存盤資料的格式，如圖5所示，Fabric以<k,v>鍵值對的形式存盤及查詢資料，因此唯一ID作為主“鍵”，所有資訊存于該鍵下（采用Json嵌套格式），這樣，每個ID下存盤所有該ID相關的所有資訊，當查詢時，使用唯一ID值便可查出所有該ID下的值，
