miniPCIE介面更換M.2/NGFF介面AX200無線網卡教程——華碩X450V筆記本更換intel AX200無線網卡

下面內容以更換AX200為主要內容，還涉及無線網卡介面（minipcie和m.2/ngff），網線，路由器，無線網卡天線，AX200驅動（包括刷Killer驅動的問題，不建議刷！！！，沒什么卵用）等與網卡性能相關的內容，
目前使用情況是：有5G爽，信號強，連接速度高，穩定不掉線，網速快，有藍牙爽歪歪，

筆記本是2013年買的，老款了，換了三星860EVO 500G，光驅改放機械，記憶體加了4G，成8G雙通道，電池換了一次，又要換了，現在5Gwifi用的多了，2.4g實在太慢，普通路由器只有50M，所以這次換個無線網卡，要求雙頻，帶藍牙的，信號強穩定的，AX200很不錯，價格便宜，引數強，就買了這個，折騰了好久，一波三折，終于完美了，寫個教程，有想要改網卡的和想用AX200但不穩定的都可以參考下，

網卡和配件都是在X寶買的，老板很有耐心，非常nice，先推薦一下：【深圳網特訊科技】

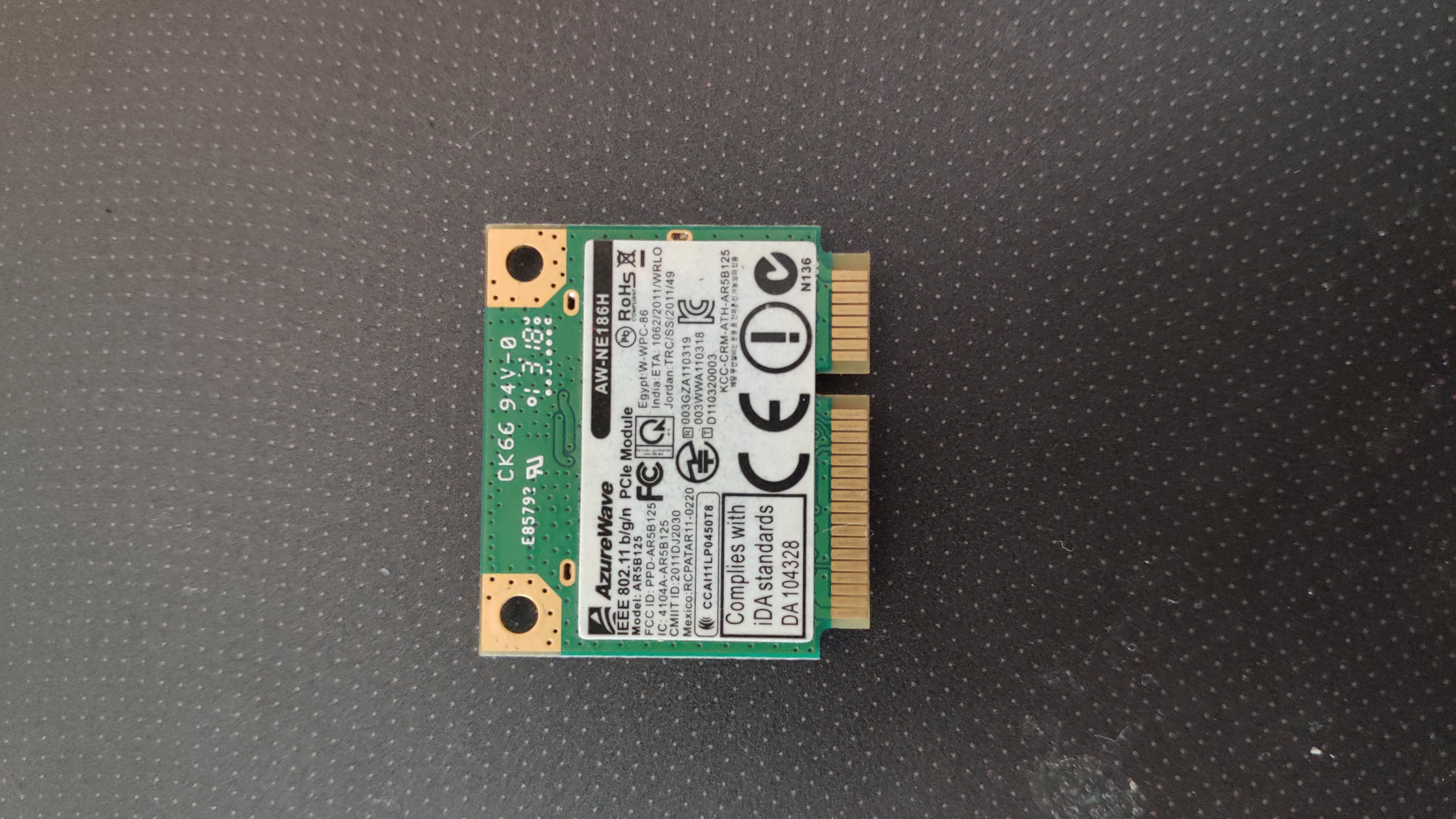

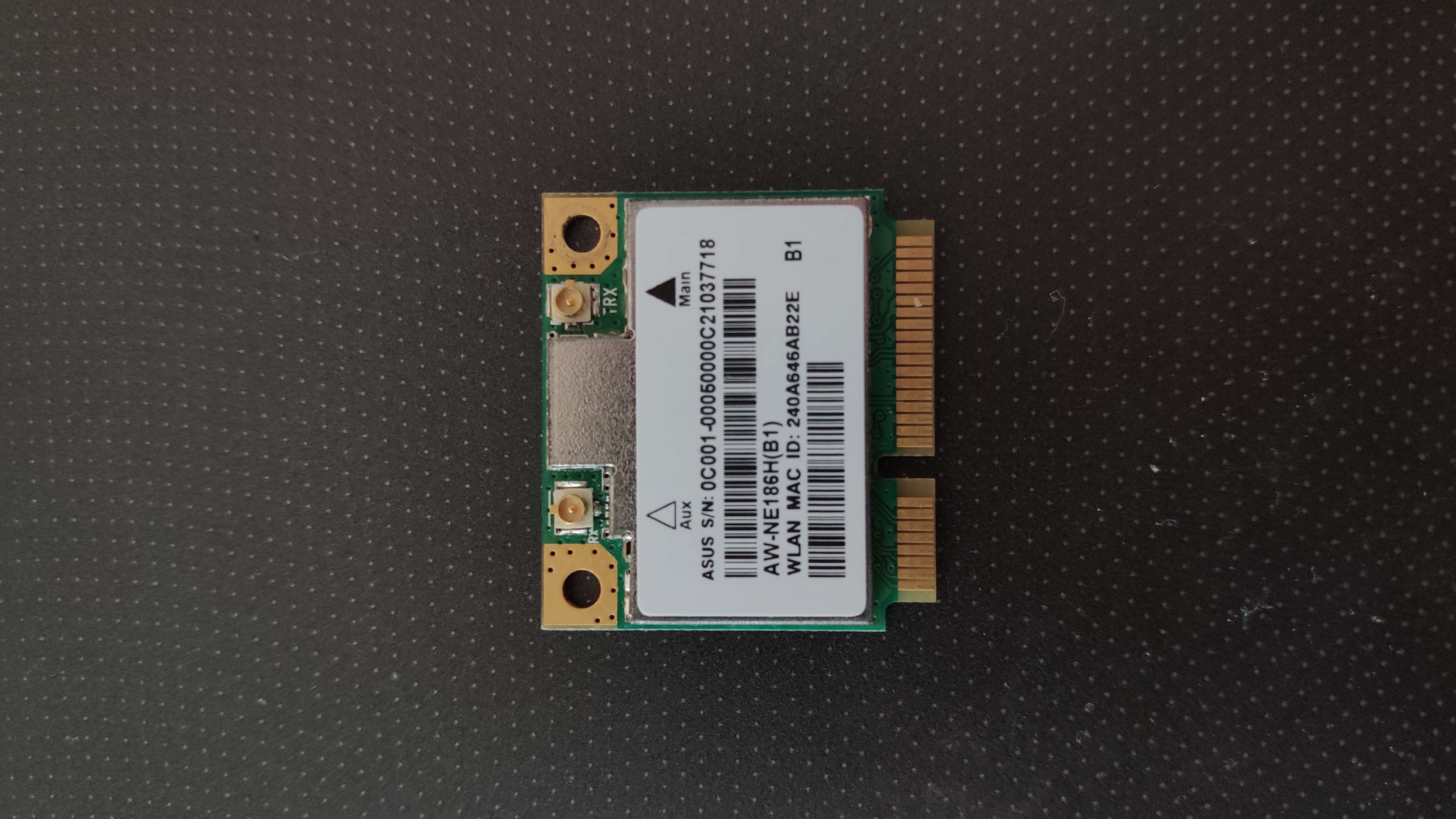

高通AR9485

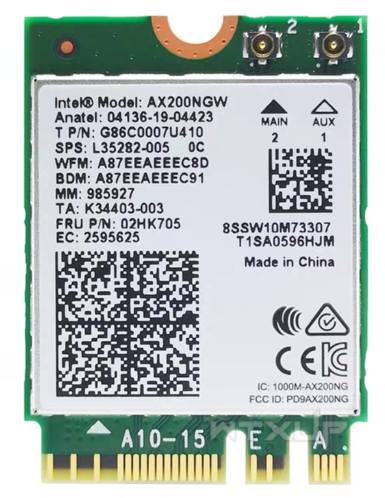

Intel AX200

【開始更換】

由于華碩這款舊筆記本的無線網卡介面是miniPCI，天線是ipx1代大介面，所以如果要更換AX200的話，需要用到轉接卡（NGFF M.2轉miniPCIE），天線介面也不一樣，需要更換4代天線，但是由于筆記本天線是內部走線，一直延伸到顯示屏外蓋上，比較難換，如果更換1代天線的話，放在筆記本內部也可以，但是擔心信號不好，所以先不準備更換天線，那就需要用到天線轉接線（ipx4代口轉ipx1代），本來準備試著用轉接天線，如果效果不好再直接換ipx1代天線，就又要折騰一波，后面發現轉接線加上原來的天線效果還不錯，就不換了，免得再折騰了，

1、安裝轉接卡（NGFF M.2轉miniPCIE）

1.1、轉接卡剪裁

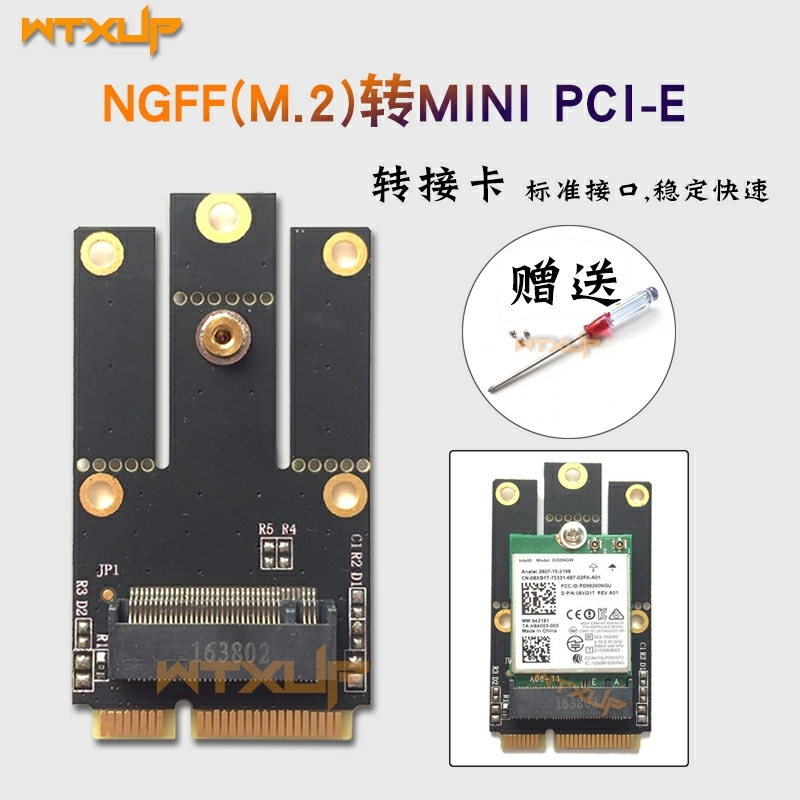

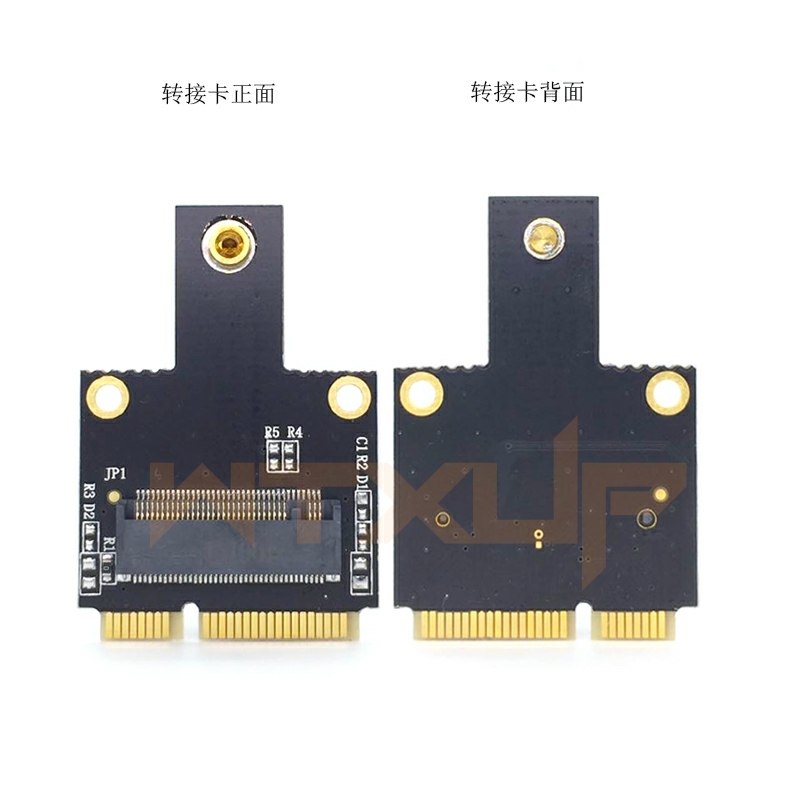

網卡介面轉接卡買的時候跟下圖左邊一樣，一般miniPCIE的安裝位置比較小，這個高度太高了需要裁減

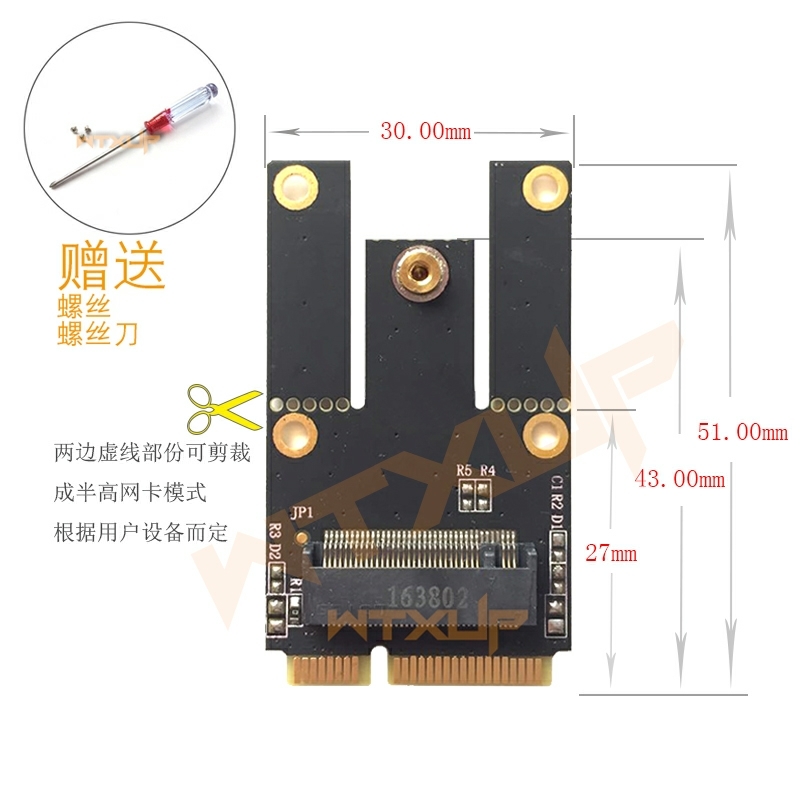

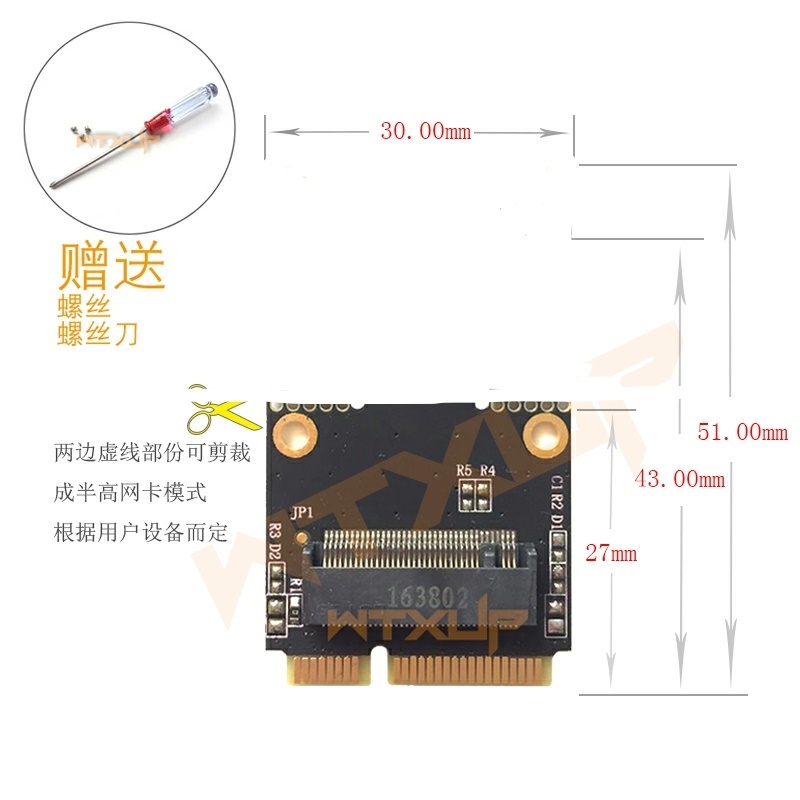

虛線位置以上都是沒有線路的，根據自己的安裝空間大小，可以剪掉，三個虛線位置剪好后形狀如下，miniPCIE固定位置還是下面的兩個螺絲，上面的螺孔固定AX200網卡

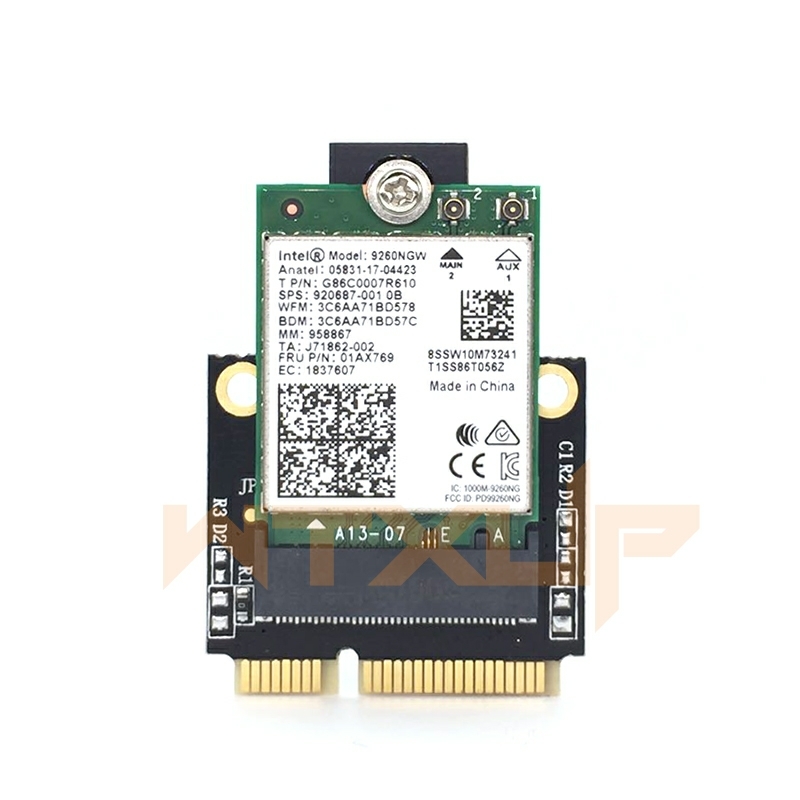

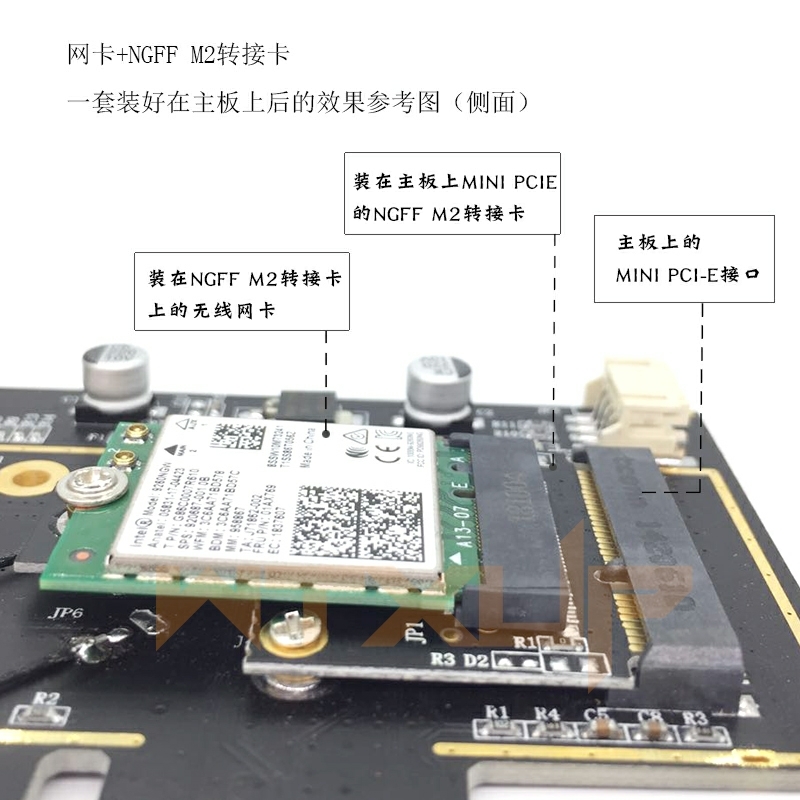

一般的剪裁方式都是這樣，裝上AX200的效果如下，介面轉好了，AX200也固定了，然后接到筆記本上就行了，如果對于一般的電腦介面可能沒有問題，但是華碩X450V不能這樣，還需要剪掉中間的螺孔的位置，

1.2、華碩X450V特殊剪裁

華碩X450V的無線網卡介面位置空間很小，容納不下這么長的轉接卡，而且介面下面位置還有一個SD卡插口，整個空間看起來只有miniPCI卡那么大，如果直接裝上轉接卡和AX200，會壓在SD卡插口上，整個就是傾斜安裝了，雖然也能正常使用，但是后蓋會蓋不上，這是硬傷，有想過摳掉SD卡槽，它與主板是焊接的，很難摳，怕影響主板，就算了，具體情況看下圖，

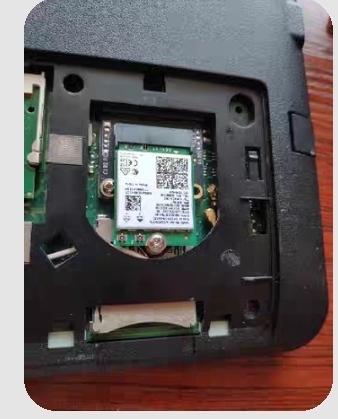

看起來裝好了沒問題，其實整個網卡是斜著裝的，固定螺絲也沒有扭到底，懸空著，然后最上面的螺孔段壓在SD卡插槽上，加上AX200的厚度和螺孔的高度，水平看是高出兩邊的黑色塑料的，所以此處后蓋蓋不上，仔細觀察了一下，后蓋上有凸點，壓在AX200的貼紙上，高出一截，不可能蓋上的，

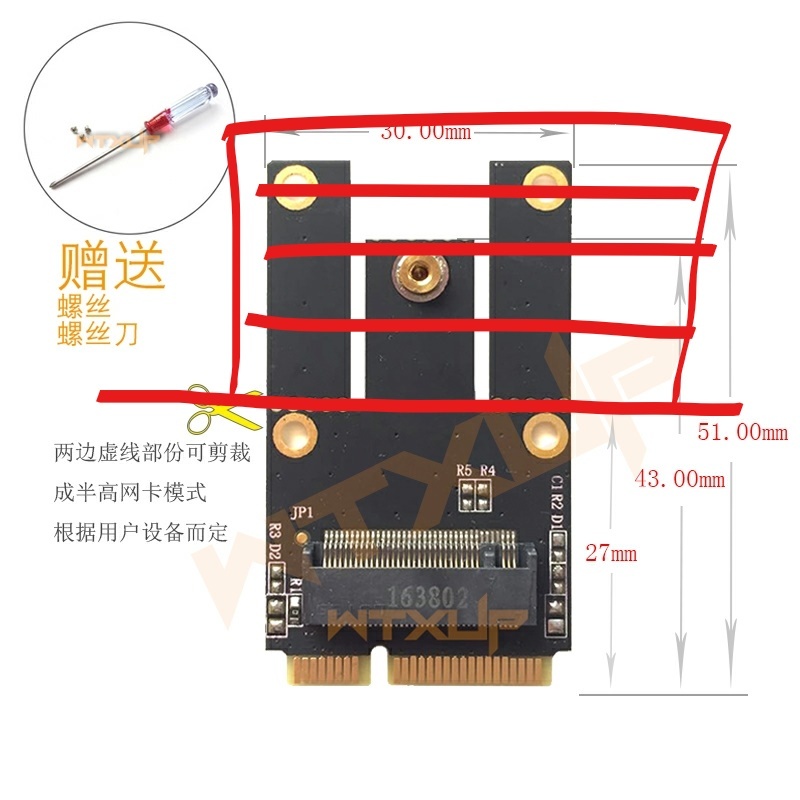

所以想了很久，后來想到一種相對好的解決辦法，對轉接卡還需要再剪一下，剪掉帶固定螺孔的伸出去的一長段，這一段也沒有線路的，剪掉后就不能固定AX200了，但是為了能安裝上去，后蓋正常閉合，不得不剪，固定用其它辦法，如下所示

1.3、華碩X450V安裝和固定網卡方法

剪掉之后的轉接卡大小就和miniPCIE網卡一樣大了，然后再把AX200裝上去，安裝到筆記本上，就可以蓋上后蓋了，
先不放圖，一步步來，先不要裝AX200，把剪好后的轉接卡先安裝到筆記本miniPCIE插槽上，往里多塞一點，如果金手指還在外面很多，肯定沒塞緊，這樣后面預留的空間更大，固定緊螺絲，
然后裝AX200到轉接卡上，同樣要往插槽里多塞一些，斜著插的時候用力往里擠，因為這個時候AX200如果塞得不緊，下壓的時候下端的黑塑料殼會懟住網卡的兩個角，非常難受，裝不下去，所以之前先裝轉接卡的時候不要安上AX200，如果先按了AX200，那么這里擋住了的話，還是要用力擠進去，我試過不好擠，所以分兩步比較好，
擠進去之后會發現AX200的兩個角會被黑塑料擋住，算是勉強固定了，但是這樣還不行，我最后是使用牙簽塞住的，固定緊了，這部分沒有詳細拍照，上個最后的圖看看，腦補一下吧，

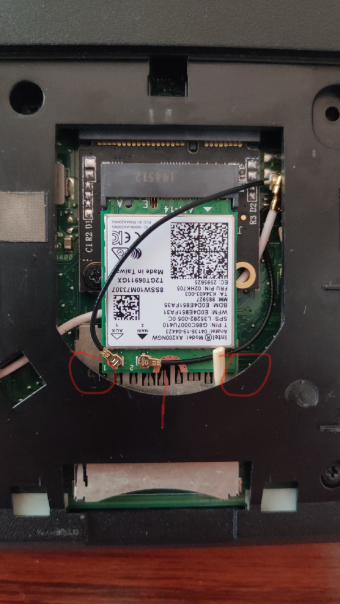

兩個畫圈的地方就是AX200的兩個角，這里會出現按不下去的情況，直線的地方是剪掉的螺孔一段，下面是SD卡槽，最后剛好裝下去，后蓋完美蓋上，右邊那個圈旁邊是牙簽，固定網卡的，

2、安裝轉接天線（ipx4代轉1代大介面）

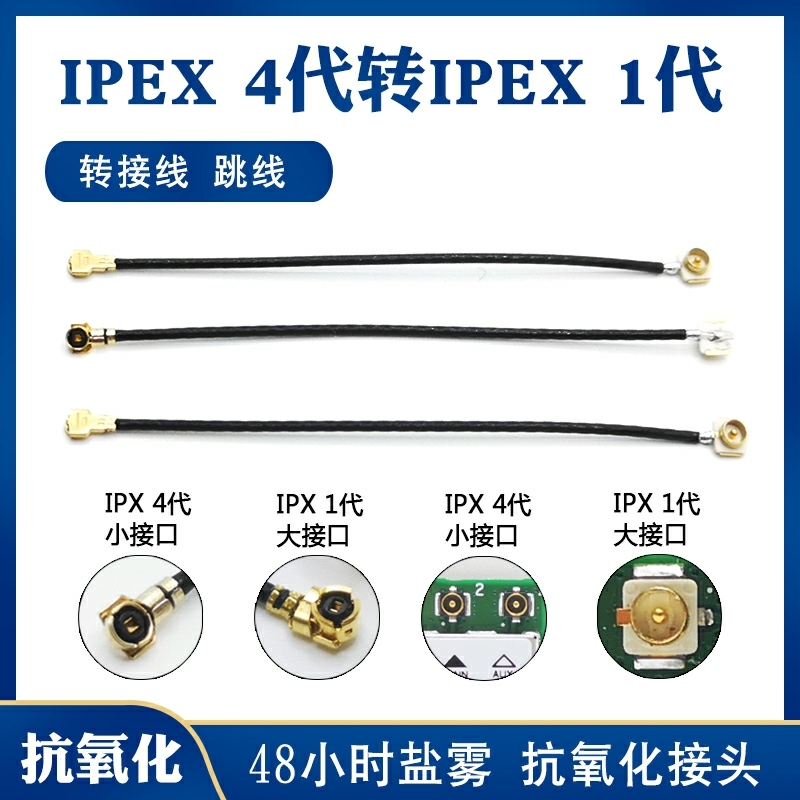

補充下轉接天線的事，因為沒有換天線，所以用到轉接線，如下所示，買兩根4代轉1代線

直接接上轉接線，兩端天線接好后，再將網卡裝上筆記本，需要注意的是，找好多余天線的塞的位置，接了轉接線肯定會很長的，塞在周邊空的位置，注意順著轉接線的介面方向布置天線，

3、AX200驅動的選擇

AX200從2019年上市以來，驅動更新很頻繁，現在版本非常多，很多人反映網卡不穩定，掉線頻繁，更換某些版本驅動能更穩定，具體哪個穩定很多人也說法不一，

3.1、關于【Killer驅動】

另外，有相當多的教程都涉及刷Killer驅動，我因為試了幾個官方驅動不穩定，就跟著刷了，結果非常遺憾，所謂的Killer驅動，不過是滿足一群人的心理作用吧，整個教程都沒有下載其它驅動，只下載了Killer的管理工具，驅動安裝時通過改ID這種形式，最后仍然使用的是Intel驅動，改了個驅動名，看著有些安慰，KCC控制軟體也沒什么卵用，多個wifi信道分析？多此一舉，實際效果和官方驅動的大部分版本一模一樣，該咋樣就咋樣，連接速度該跳還是跳，跳的數字都一樣，所以關于Killer驅動，別想了，我最后又刷回了官方驅動，不過刷回前我卸載Killer和之前的所有安裝過的驅動，怕不能轉到正常的官方驅動，

3.2、最新最穩定驅動

最后我裝了官網下的舊驅動，準備接受現狀：連接速度有點低，收234M/發130M，穩定但是在測驗的位置達不到200M帶寬，有點難受，

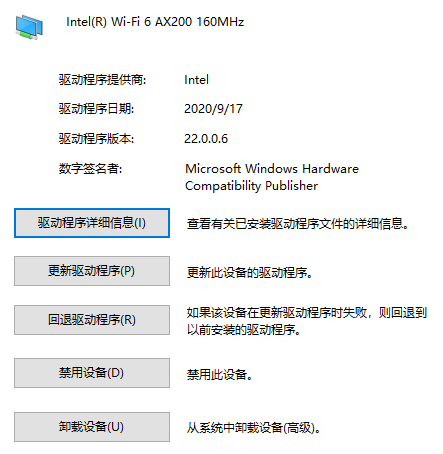

然后我想著干脆更新到最新驅動吧，在官網看到驅動版本是21.120.0.2，大概9月14日更新的，之前測得時候是裝的下載好的，這次我想直接用管理器里的自動更新，竟然更新出最高版本22.0.0.6，9月17日更新的，官網沒看到這個版本，

測驗之后這個版本非常穩定，速度也是最快的，基本解決了所有不穩定的問題，我自己也發現不同版本驅動對于網卡穩定性有些影響，下面會列舉一些我用過的驅動版本，試過很多官方驅動，都不太好，每個驅動都測驗了5G，

3.3、不同驅動的對比測驗

測驗位置：距離路由器隔一堵墻的房間那頭，
USB3.0無線網卡穩定在130Mbps的下載速度
測網速：www.speedtest.cn
查看連接速度cmd命令：

netsh wlan sh i

3.4、路由器與網卡的性能關系

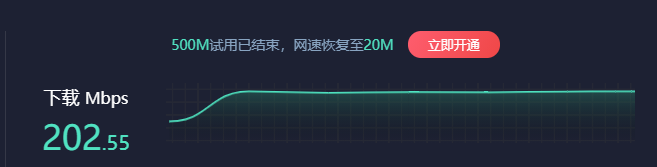

再說一下路由器和測速的事，紅米AC2100，刷了韌體，開了160M，理論5G有1733M，但是我發現AX200連接速度還是866M，有時能上1733M，但是又會降到866，不知道為什么，可能是wifi5的原因，也可能是2收2發的天線原因，也可能是用了1代天線的原因，不過網速上的去就行了，200M能跑滿，問題也不大，關于網線，超過50M帶寬一定要使用六類以上網線，手機測速需要連5G，2.4G普遍只有50M，但是AX200這款配上AC2100路由器，2.4G速度也能上150M以上，非常強，但是在測驗位置比較差，2.4G只有65/135的連接速度，測速只有40M速度，可能5G強了，2.4就拉胯了吧，其它驅動2.4G測驗位置能跑到100速度，不知道怎么回事，只用5G就不管2.4了，以下是5G的測驗圖

至此，教程都結束了，希望這個教程能幫助一些想上AX200的朋友，有問題歡迎留言，
