為什么用StarUML
UML建模工具比較常見的PowerDesigner ROSE StarUML
starUML-開源免費（1-2百M），PowerDesigner-精細和一體化（6-7百M），ROSE-大而全（3-4百M）
看個人設計目的，starUML（http://staruml.io/）滿足個人基本需要敏捷的和簡潔的建模,可訪問官網下載最新版本（StarUML 3）
本系列內容主要基于官方檔案與個人理解，如有錯誤請評論指正，

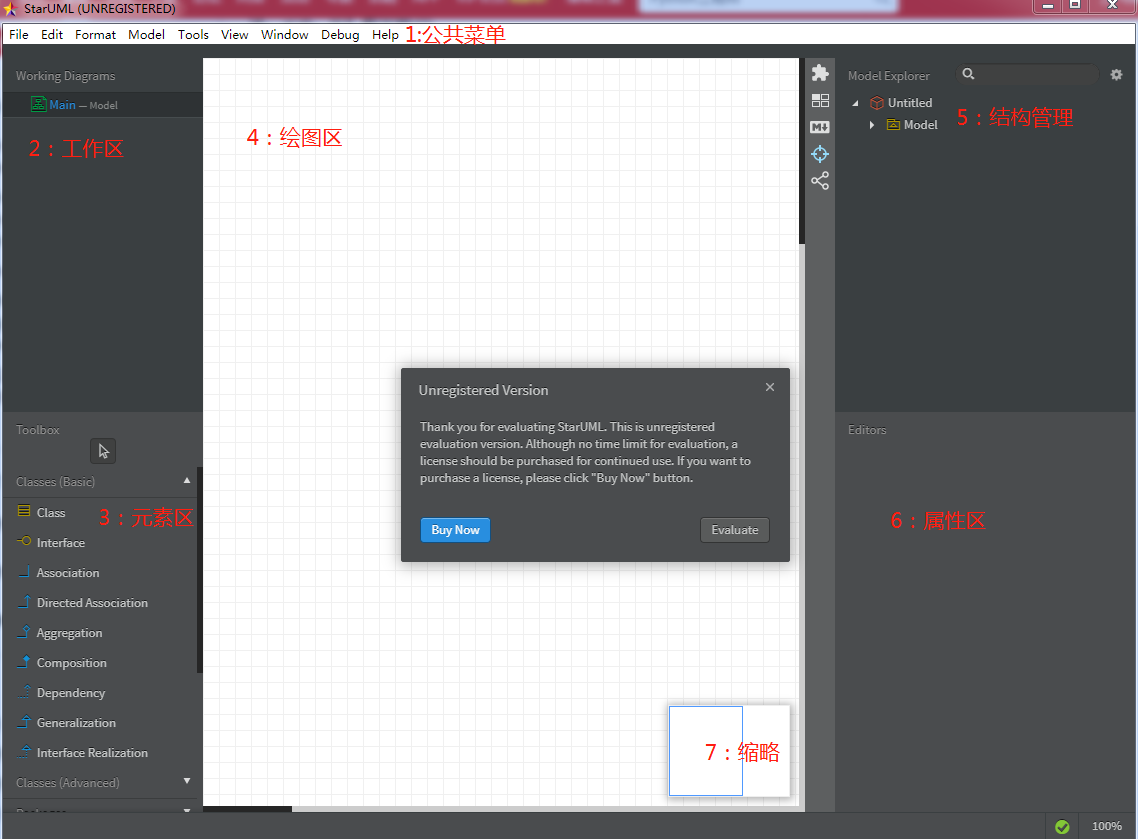

安裝之后的主界面簡介如圖所示(官網介紹：https://docs.staruml.io/)：
基本概念（根據網路資料和個人理解）
Project-專案,UML設計存放的檔案(.mdj)
Model-軟體系統的任何方面的描述，如結構、行為、需求等，軟體模型可以用一個或多個具有不同方面的圖來表示
一個模型元素可以有多個對應的視圖元素，Model中的元素可共享其它Model元素，
XXXDiagram-圖，我理解為畫布，
畫布上可以放對應圖的設計元素，點擊XXXDiagram查看畫布內容.
Element- 元素(設計元素、模型元素、視圖元素)
不同元素的區別后面章節詳細說明

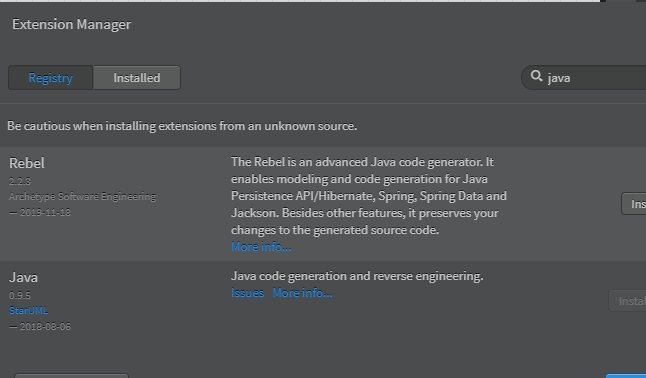

Fragment-片段,我理解為設計碎片, 可以將專案中任何Model\ XXXDiagram\element單獨存放為一個檔案(.mfj)，可在其它專案中匯入使用， 注意：共享的設計元素不會匯出 Profile-組態檔（概要檔案） 特定的領域或平臺使用UML是不夠的，需要定義UML概要檔案進行補充.比如java的設計 Extension-擴展配置(選單Tools-Extension Manager) 向StarUML添加新特性的包,比如需要生成java代碼，需要安裝相應的包,安裝后Tools中會顯示相關操作，
