Diagrams（圖）可以理解為畫布
1：創建圖

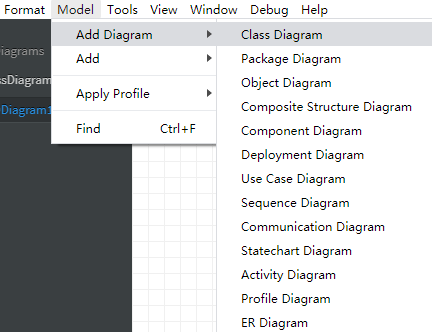

在右側的Model Explorer管理界面的第一個節點右鍵，或者選擇選單中Model | Add Diagram | [DiagramType]都可以創建
2：Delete Diagram 選擇后滑鼠右鍵或選單Edit中 3：Open Diagram 雙擊圖 繪圖區展示相關的圖內容 4：Close Diagram 打開的Diagram都會在左側作業區顯示，可單個關閉也可批量關閉
Element-模型設計的最小單位
1:Create Element
左側的Toolbox中拖動[ElementType]到打開的Diagram中

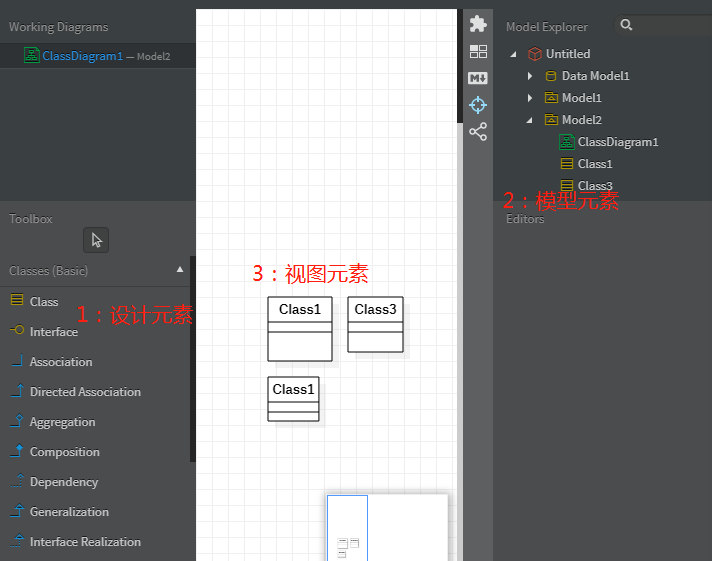

下圖中元素的三者關系：1：是設計元素，2：是模型元素，3：視圖元素是模型元素的參考
通過設計元素添加模型元素，視圖元素參考于模型元素，
模型元素可以有多個參考（復用），視圖元素洗掉不會洗掉模型元素，模型元素洗掉則所有參考的視圖元素也被洗掉，
通過拖拽Toolbox可以產生多個相同型別的獨立模型元素,模型元素也可以拖拽到繪圖區產生相同參考的視圖元素，
- 模型包含模型元素，模型元素來源于設計元素，模型元素產生視圖元素，視圖元素組成圖；
- 洗掉前請確認模型元素與視圖元素的關系;
比如下圖中繪圖區域3中三個元素class1、class1、class3都是視圖元素，參考于右側2的模型元素，
模型元素class1在繪圖區域有兩個參考class1和class1，共用模型元素class1屬性；
模型元素class1和class3是左側設計元素產生的相同型別的獨立的模型元素，有獨立的屬性；
洗掉右側的模型元素class1，則繪圖區域的class1 class1同步洗掉，修改模型元素class1的屬性也同步更新參考；
洗掉繪圖區的視圖元素class1不影響右側的模型元素class1，通過模型元素class1的拖拽可以產生多個相同參考的視圖元素；
小技巧
1：模型元素查找視圖元素

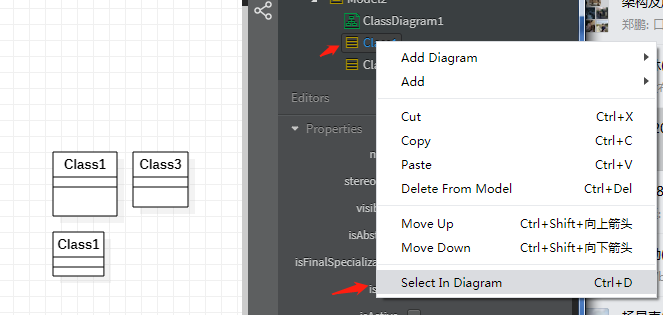

通過模型元素的右鍵select in Diagram查看包含哪些參考
2：視圖元素查找模型元素

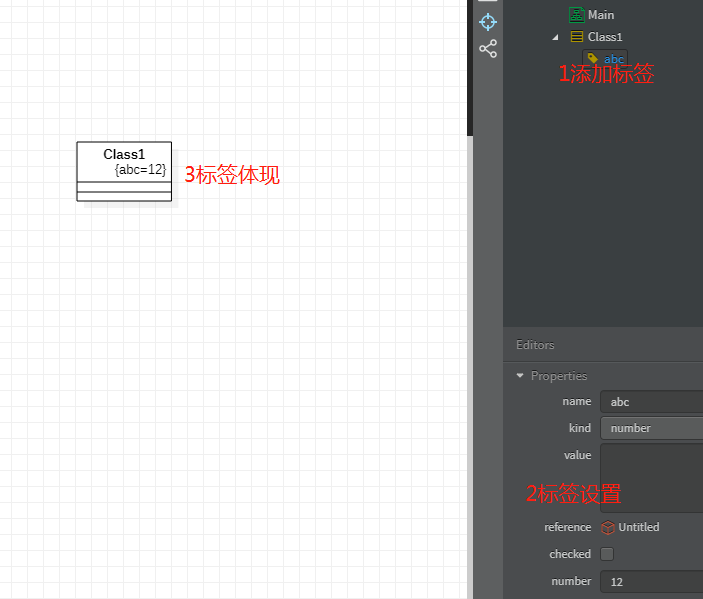

Model Element Tag-模型元素的標簽
可以給模型元素設定標簽，將標簽屬性添加到模型元素上的元素，在標簽設定中允許隱藏不顯示在視圖元素中
其它屬性例如擴展元素、設定約束使用頻率比較低 自已摸索吧
