UML的擴充性機制允許你在控制的方式下擴充UML語言，
這一類的機制包括：stereotype，標記值、約束，
Stereotype擴充了UML的詞匯表，允許你創建新的建筑塊，這些建筑塊從已有的繼承而來，但特別針對你的問題，
標記值擴充了UML的建筑塊的屬性，允許你在元素的規格中創建新的資訊，
約束擴充了UML建筑塊的語意，允許你添加新的規則或修改已有的，
類模型元素屬性
1、Stereotype（版型、構造型、擴展型……）--用《》標記，是UML提供的一種擴展方式，UML是通用的統一的語言，但是針對不同的應用領域和實際情況，用戶可以自定義，擴展得到更有針對性的建模語言，如果說UML是官方語言，普通話 ，那么使用stereotype定義得到的則是方言，有時候和老鄉溝通，方言也許更好使，
它是用來給設計進行標記，進行分類使用，簡單來說其功能就是在已有的型別上添加一些標記，類似于打個戳，簡單的說加一句話來更加清楚準確描述這個類，，

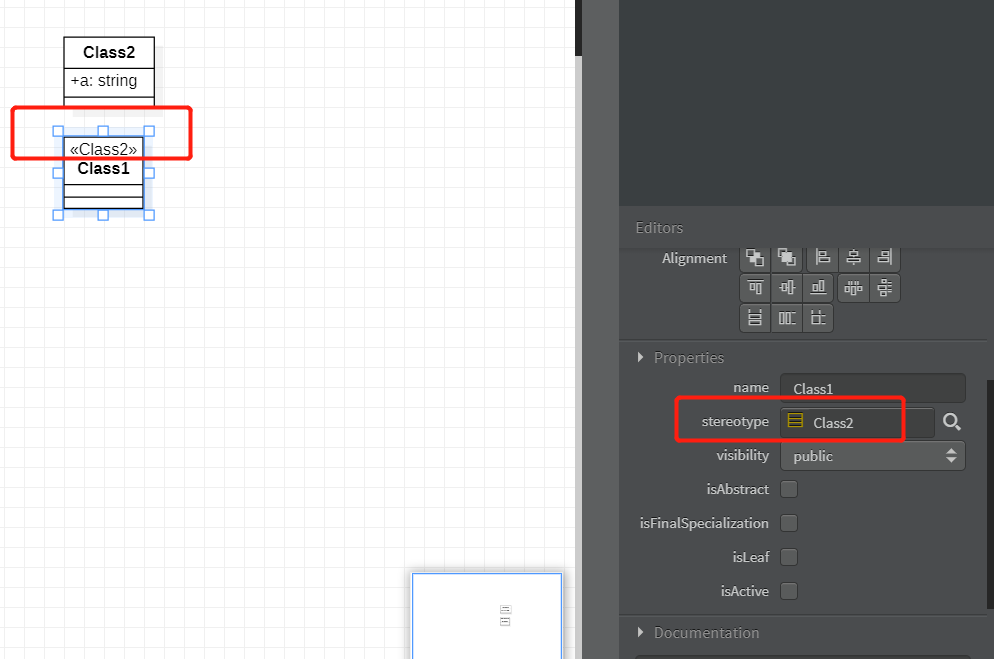

圖中class1視圖元素的stereotype為class2,構造型默認的表示方法是在關鍵
詞周圍加上尖角雙括號；
2：Tag-標記（在UML中用{值}跟在元素名稱后面）
<<subsystem>>是stereotype，{version = 3.2}是tag

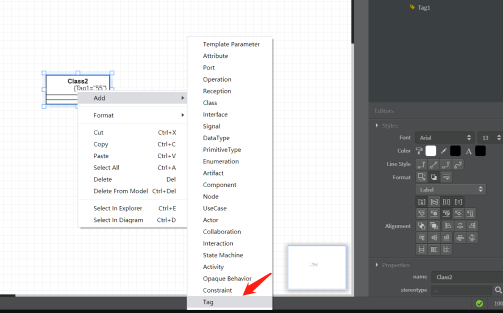

在視圖元素和模型元素的右鍵中可以選擇Tag

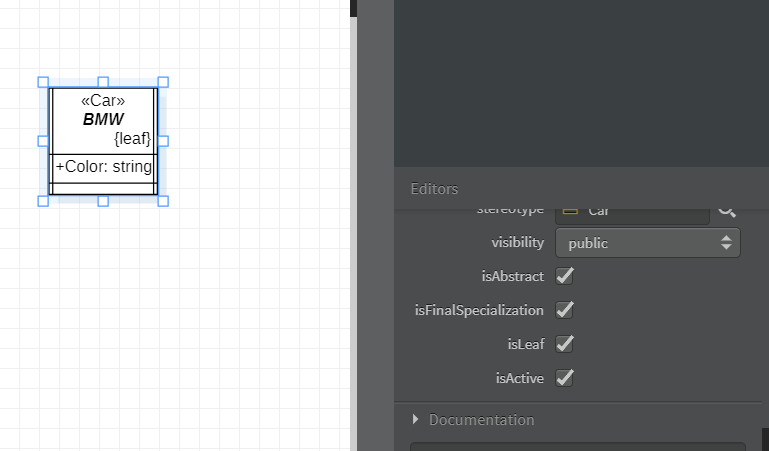

3：isAbstract：顧名思義，這個選項就代表是否為抽象類，如果選上這個選項類名就會變成斜體字；
4：isFinalSpecialization：是否為 final 類，視圖元素沒有變化；
5：isLeaf：其實這個的意思和 isFinalSpecialization 基本上都是一樣的，都代表選上都代表這個類為 final 類；
6：isActive：是否為活動物件，那什么是活動物件呢？活動物件就是可以主動的啟動某些流程，而被動物件就是要其他物件來呼叫它，視圖元素樣式左右兩邊加多了一條線；

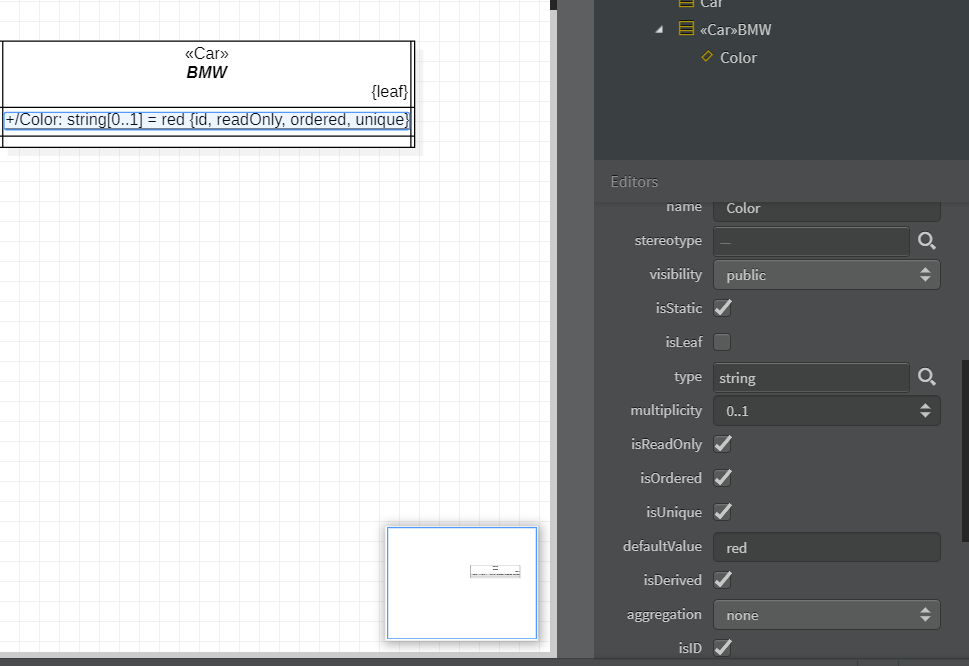

class模型元素屬性、方法
其中幾個比較重要的：
multiplicity：這個代表該類實體與其他類實體連接時所需要的數量范圍，
isDerived：代表這個值是否由其他模型計算出來的
常用關系描述說明
0..1 0個或1個
1 只能1個
0..* 0個或多個
* 0個或多個
1..* 1個或多個
3 只能3個
0..5 0到5個
5..15 5到15
