PyTorch_ConvLSTM代碼（引數）解讀筆記

原代碼鏈接：ConvLSTM_pytorch

參考資料：

LSTM的引數解釋
Pytorch-LSTM輸入輸出引數
ConvLSTM引數詳解（Keras）

1.匯入pytorch

import torch
import torch.nn as nn

2.構建ConvLSTMCell

class ConvLSTMCell(nn.Module):
    #這里面全都是數，衡量后面輸入資料的維度/通道尺寸
    def __init__(self, input_dim, hidden_dim, kernel_size, bias):

        super(ConvLSTMCell,self).__init__()

        self.input_dim = input_dim
        self.hidden_dim = hidden_dim
        #卷積核為一個陣列
        self.kernel_size = kernel_size
        #填充為高和寬分別填充的尺寸
        self.padding_size = kernel_size[0]//2,kernel_size[1]//2
        self.bias = bias
        self.conv = nn.Conv2d(self.input_dim + self.hidden_dim,
                              4 * self.hidden_dim,#4* 是因為后面輸出時要切4片
                              self.kernel_size,
                              padding=self.padding_size,
                              bias=self.bias)


    def forward(self,input_tensor,cur_state):

        h_cur,c_cur = cur_state
        combined = torch.cat((input_tensor,h_cur),dim=1)
        combined_conv = self.conv(combined)
        cc_f,cc_i,cc_o,cc_g = torch.split(combined_conv, self.hidden_dim, dim=1)

        #torch.sigmoid(),激活函式--
        #nn.functional中的函式僅僅定義了一些具體的基本操作，
        #不能構成PyTorch中的一個layer
        #torch.nn.Sigmoid()(input)等價于torch.sigmoid(input)
        f = torch.sigmoid(cc_f)
        i = torch.sigmoid(cc_i)
        o = torch.sigmoid(cc_o)
        g = torch.tanh(cc_g)

        #這里的乘是矩陣對應元素相乘，哈達瑪乘積
        c_next = f*c_cur + i*g
        h_next = o*nn.Tanh(c_next)

    def  init_hidden(self,batch_size, image_size):
        heigth,weight = image_size
        #回傳兩個是因為cell的尺寸與h一樣
        return(torch.zeros(batch_size, self.hidden_dim, height, width, device=self.conv.weight.device),
               torch.zeros(batch_size, self.hidden_dim, height, width, device=self.conv.weight.device))

在構建ConvLSTMCell時遇到的問題：

（1）模型引數
input_dim：輸入特征的維數，每一行輸入元素的個數，對應時間序列里每個詞向量的長度 ，如果輸入是圖片的話，就是影像的通道數，
hidden_dim：隱藏層狀態的維數，即隱藏層節點的個數
kernel_size：卷積核的尺寸
bias：偏置

（2）forward輸入引數
input_tensor：輸入影像本身，包括batch_size，h，w
cur_state：包含h，c；這里h，c與輸入x（input_tensor）的資料組成成分相同

（3）激活函式的使用區別
torch.nn.Sigmoid()(input)等價于torch.sigmoid(input)，nn.functional中的函式僅僅定義了一些具體的基本操作，不能構成PyTorch中的一個layer，orch.nn.Sigmoid()(input)和torch.sigmoid(input)可以視為已經封裝好的類，而nn.functional.sigmoid只是一個運算的方法，僅僅執行sigmoid的運算，
具體區別見：torch.sigmoid() 與 torch.nn.Sigmoid() 對比 python

（4）init_hidden初始化回傳的引數
batch_size：批量處理的資料量大小
self.hidden_dim：隱藏層節點數
height：影像高
width：影像寬
device=self.conv.weight.device：選擇設備
因為初始化回傳的hidden與后面使用的hidden資料的組成成分是一樣的，又因為后面ht會當作后面層的xt作為輸入使用，所以與xt的組成成分應該也是一樣的，我照這樣理解，得到的以上引數的解釋，等我深刻理解以后，回來改正，

3.構建ConvLSTM

class ConvLstm(nn.Module):
    def __init__(self,input_dim,hidden_dim,kernel_size,num_layers,batch_first=False,bias=False,return_all_layers=False):
        super(ConvLstm,self).__init__()

        self.input_dim = input_dim
        self.hidden_dim = hidden_dim
        self.kernel_size = kernel_size
        self.num_layers = num_layers
        self.batch_first = batch_first
        self.bias = bias
        self.return_all_layers = return_all_layers

        #為了儲存每一層的引數尺寸
        cell_list = []
        for i in range(0,num_layers):
            #注意這里利用lstm單元得出到了輸出h，h再作為下一層的輸入，依次得到每一層的資料維度并儲存
            cur_input_dim = input_dim if i == 0 else self.hidden_dim[i-1]
            cell_list.append(ConvLSTMCell(input_dim = cur_input_dim,
                                          hidden_dim = self.hidden_dim,
                                          kernel_size = self.kernel_size,
                                          bias = self.bias
                                         ))
        #將上面回圈得到的每一層的引數尺寸/維度，儲存在self.cell_list中，后面會用到
        #注意這里用了ModuLelist函式，模塊化串列
        self.cell_list = nn.ModuleList(cell_list)

    #這里forward有兩個輸入引數，input_tensor 是一個五維資料
    #（t時間步,b輸入batch_ize,c輸出資料通道數--維度,h,w影像高乘寬）
    #hidden_state=None 默認剛輸入hidden_state為空，等著后面給初始化
    def forward(self,input_tensor,hidden_state=None):
        #先調整一下輸出資料的排列
        if not self.batch_first:
            input_tensor = input_tensor.permute(1,0,2,3,4)
        #取出圖片的資料，供下面初始化使用
        b,_,_,h,w = input_tensor.size()
        #初始化hidd_state,利用后面和lstm單元中的初始化函式
        hidden_state = self._init_hidden(batch_size=b,image_size=(h, w))

        #儲存輸出資料的串列
        layer_output_list = []
        layer_state_list = []

        seq_len = input_tensor.size(1)

        #初始化輸入資料
        cur_layer_input = input_tensor

        for layer_idx in range(self.num_layers):

            h,c = hidden_state[layer_idx]
            output_inner = []

            for t in range(seq_len):
                #每一個時間步都更新 h,c
                #注意這里self.cell_list是一個模塊(容器)
                h,c = self.cell_list[layer_idx](input_tensor=cur_layer_input[:,t,:,:,:],cur_state=[h,c])
                #儲存輸出，注意這里 h 就是此時間步的輸出
                output_inner.append(h)

            #這一層的輸出作為下一次層的輸入,
            layer_output = torch.stack(output_inner, dim=1)
            cur_layer_input = layer_output

            layer_output_list.append(layer_output)
            #儲存每一層的狀態h，c
            layer_state_list.append([h,c])

        #選擇要輸出所有資料，還是輸出最后一層的資料
        if not self.return_all_layers:
            layer_output_list = layer_output_list[-1:]
            last_state_list = last_state_list[-1:]

        return layer_output_list, last_state_list

    def _init_hidden(self, batch_size, image_size):
        init_states = []
        for i in range(self.num_layers):
            init_states.append(self.cell_list[i].init_hidden(batch_size, image_size))
        return init_states

在構建ConvLSTM時遇到的問題：

（1）模型引數
input_dim：輸入特征維數
hidden_dim：隱藏層狀態的維數（隱藏層節點的個數）
kernel_size：卷積核尺寸
num_layers：層，理解為網路深度
batch_first：控制t（時間步長）放在首維還是第二維，官方不推薦我們把batch放在第一維
bias：偏置
return_all_layers：是否回傳全部層

（2）forward引數
t：時間步長度（seq_len）
b：batch_size，批量處理的資料量大小
c：通道數（R,G,B）
h：圖片高
w：圖片寬

（3）_init_hidden(self, batch_size, image_size)
這個函式要呼叫ConvLSTMCell中的init_hidden函式，最終得到初始的hidden_state,注意每一層的hidden_state初始化都有重新定義，每層輸出的h作為x，但在第二層時間步的第一個h還是需要初始化，

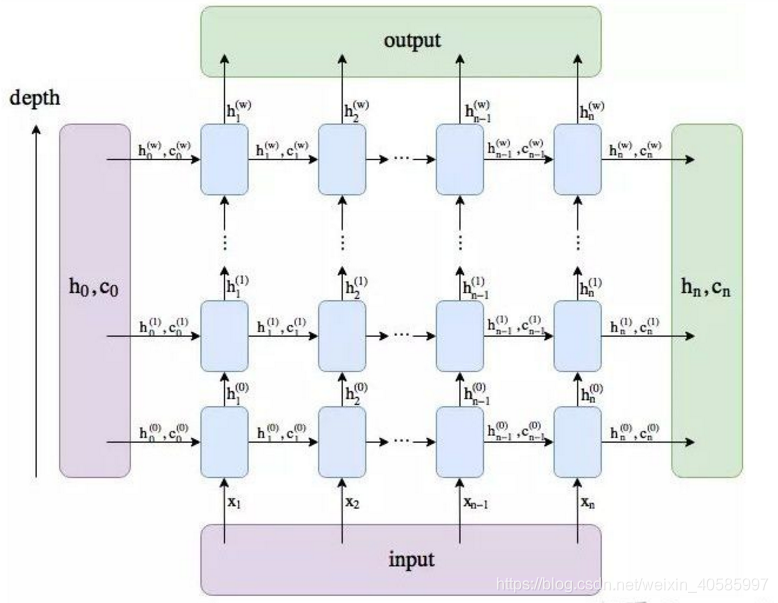

插入一張圖片方便理解：
