keil uvision的簡單運用——數碼管的實作
單片機的使用
51單片機入門
相信很多人對51單片機并不陌生，而且有很多人可能在很久之前就接觸并且學習51單片機，51單片機能夠存在這么長時間，并且始終被人們所利用和提起就一定有他的道理存在，而現實生活中的51單片機就是以一個“萬金油”的角色存在，下面我們就簡單的說一下51單片機實作數碼管的操作，文中我的單片機型號是STC12C5A16AD
如何建立一個keil檔案
1、首先我們需要安裝一個keil uvision的軟體，相信大家對keil并不陌生，我們這里使用的keil uvision 軟體，keil是一個公司的名字，在2005年被arm公司收購，uvision是由keil公司開發的集成開發環境（IDE），可以進行代碼編輯，檔案管理，程式的編譯除錯等，具體安裝包可以在網上下載，也可以通過公眾號<軟體安裝管家>中回復，keil uvision4(但是軟體安裝管家會經常性的維護，所以可能無法獲得)，所以后面附上了云盤地址：pan.baidu.com/s/1kCVxnp0HBD0516TQKL3I_Q；密碼：x9a6.
2、建立空白.c檔案夾，

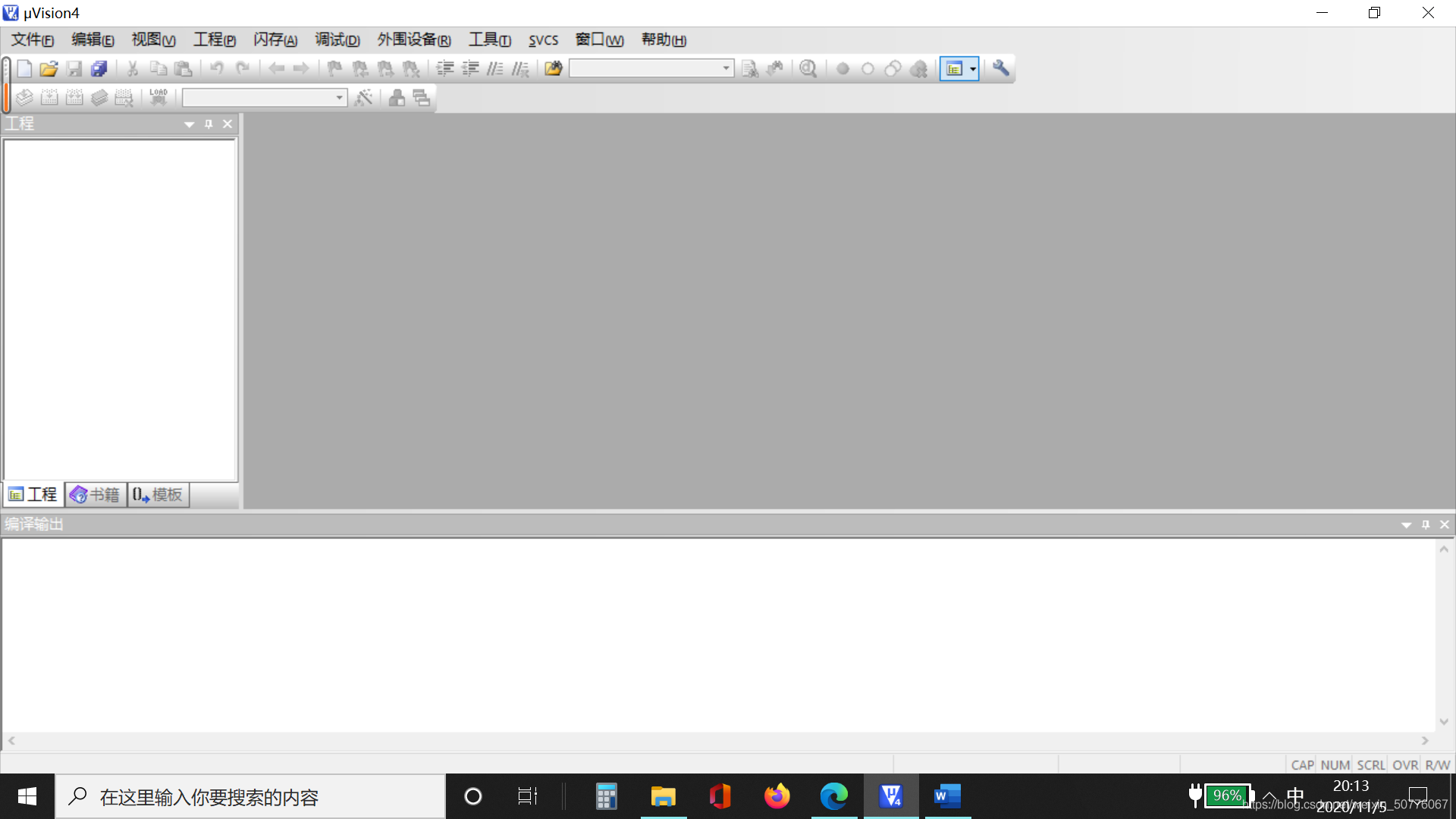

2.1打開軟體：

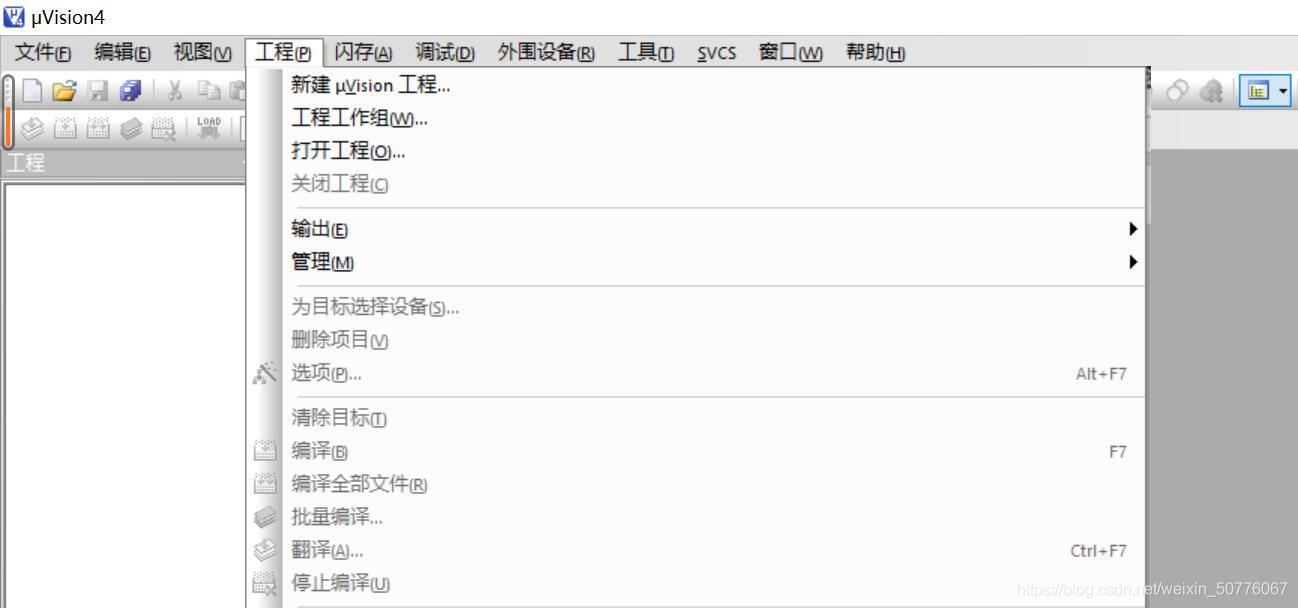

2.2建立新工程檔案，如果已經漢化的話是打開工程，未漢化是打開project欄，下拉欄中的新建工程或者 new project，
命名為sum（我們一般習慣于把檔案的名字都寫成英文）

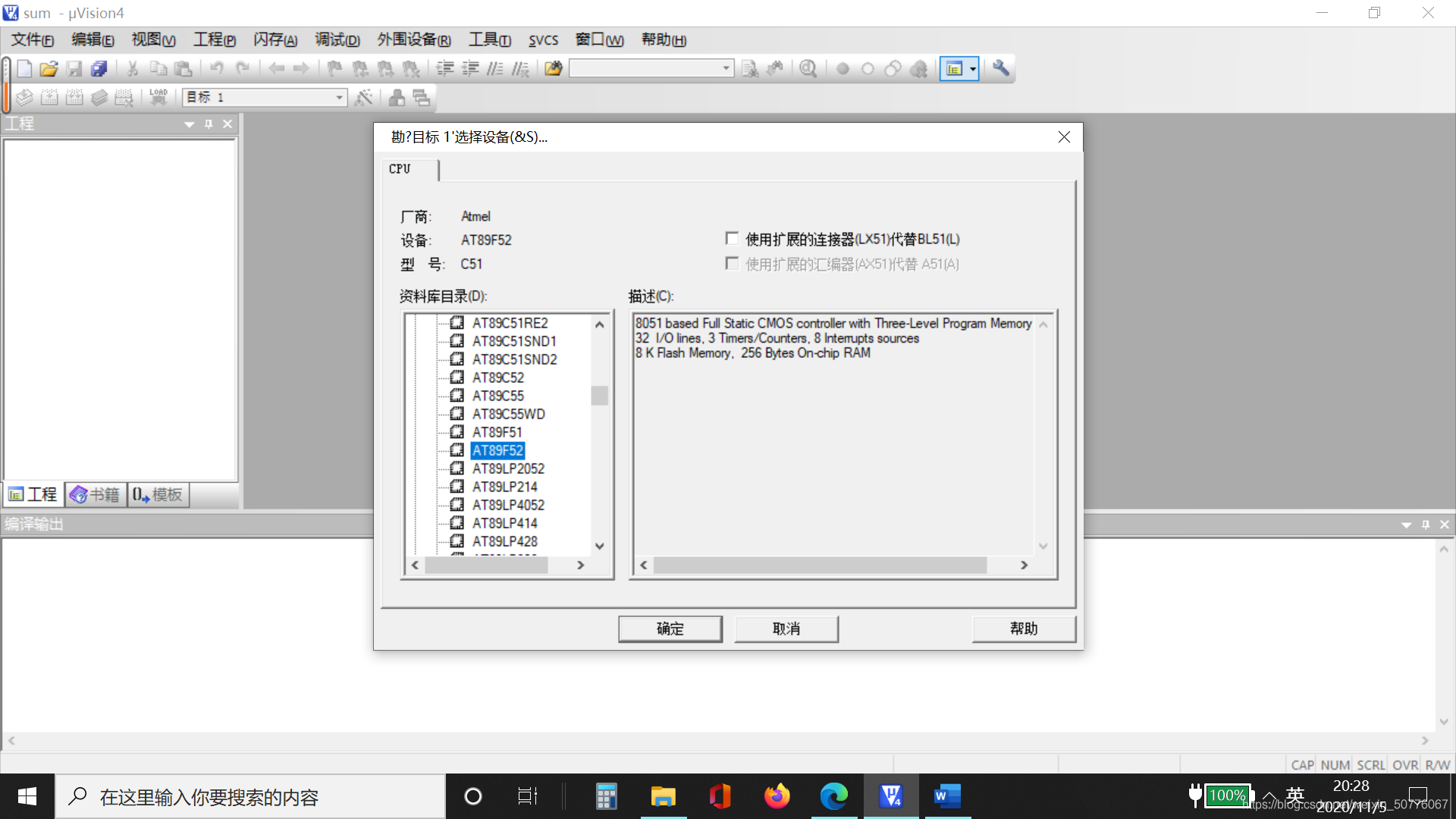

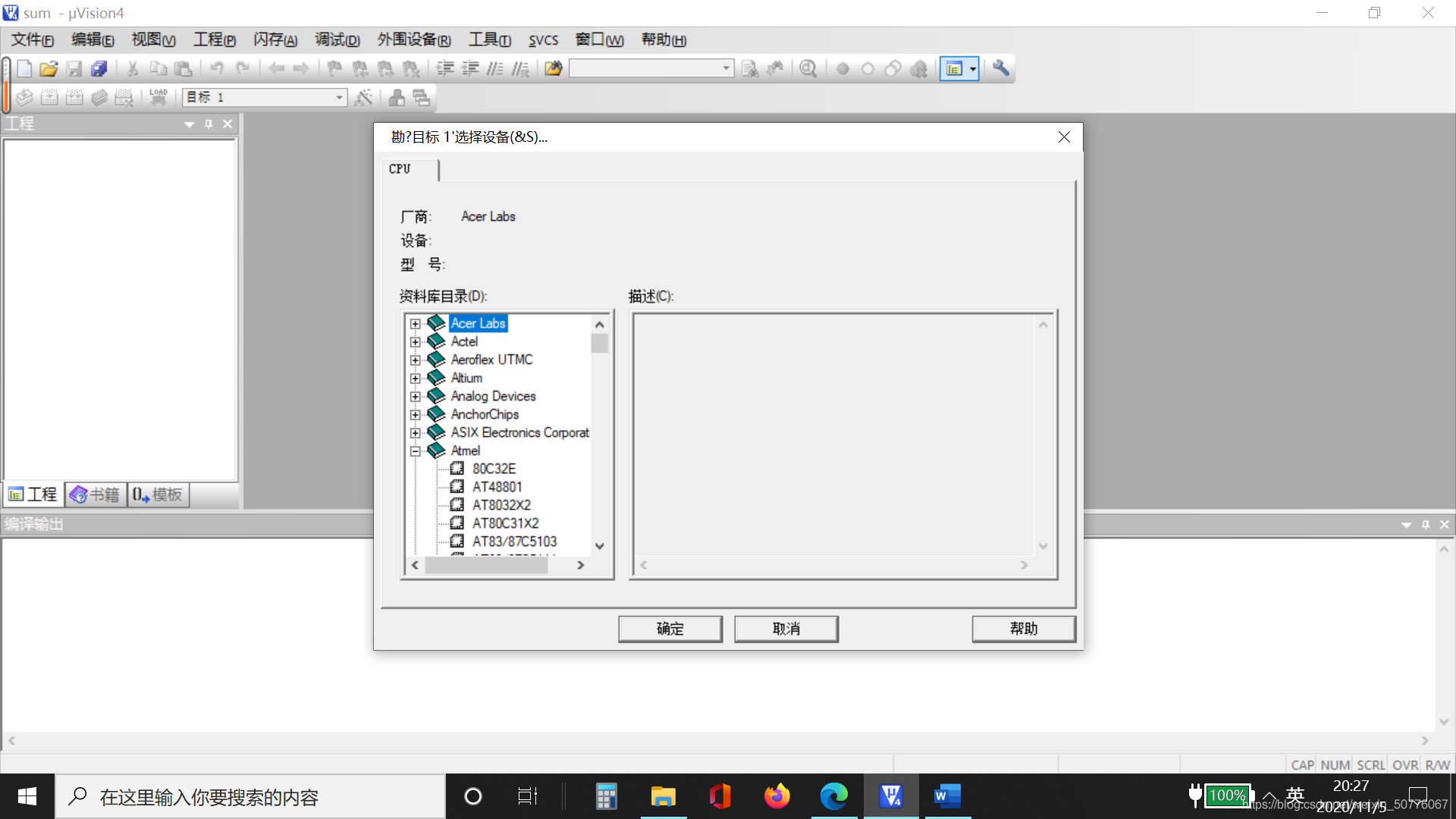

選擇型號Atmel 中的AT89C52,然后點擊確定，之后會讓你確定是否建立一個檔案，點擊確認即可

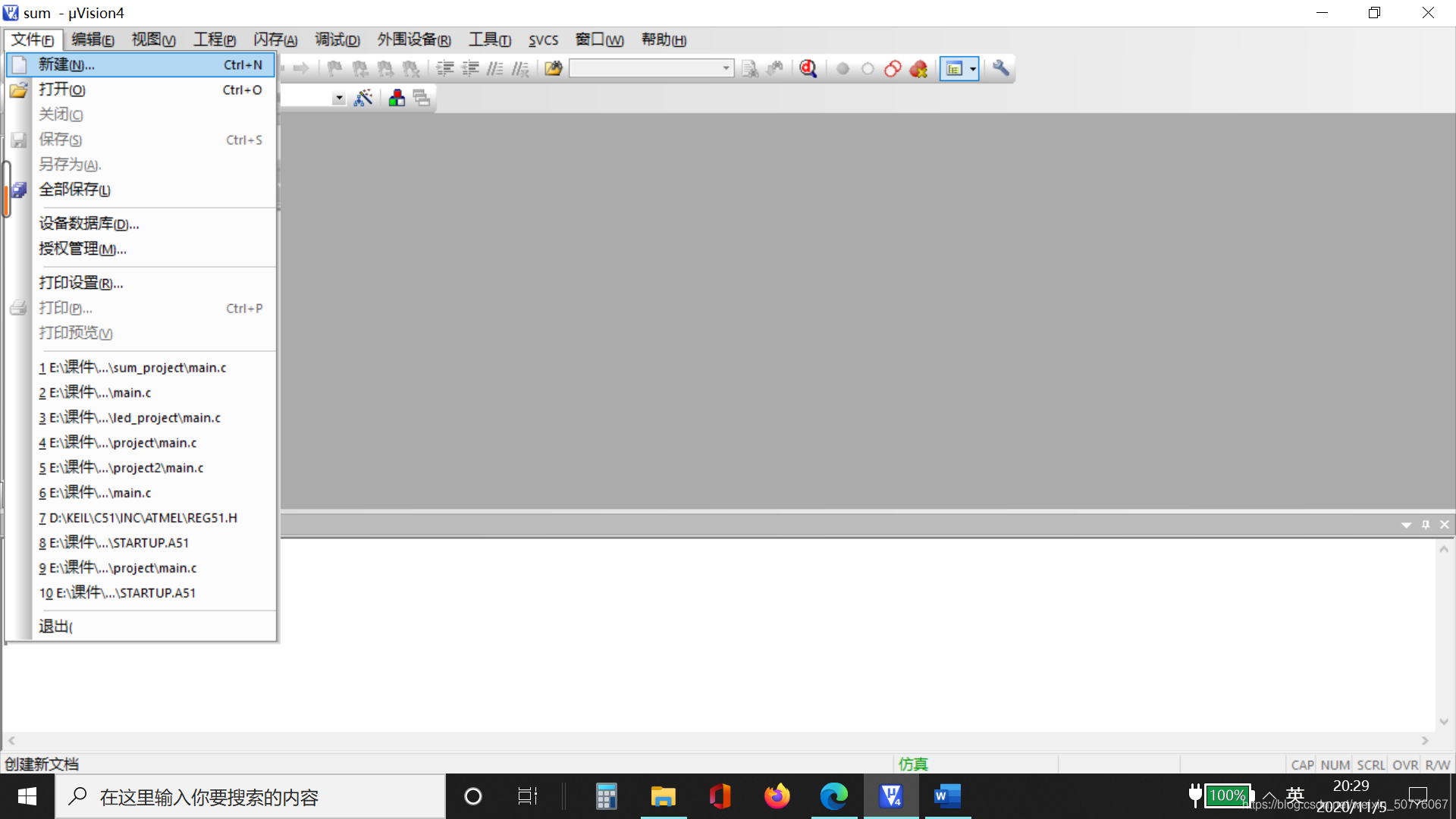

2.3建立空白檔案
檔案或者file點擊新建或者new file

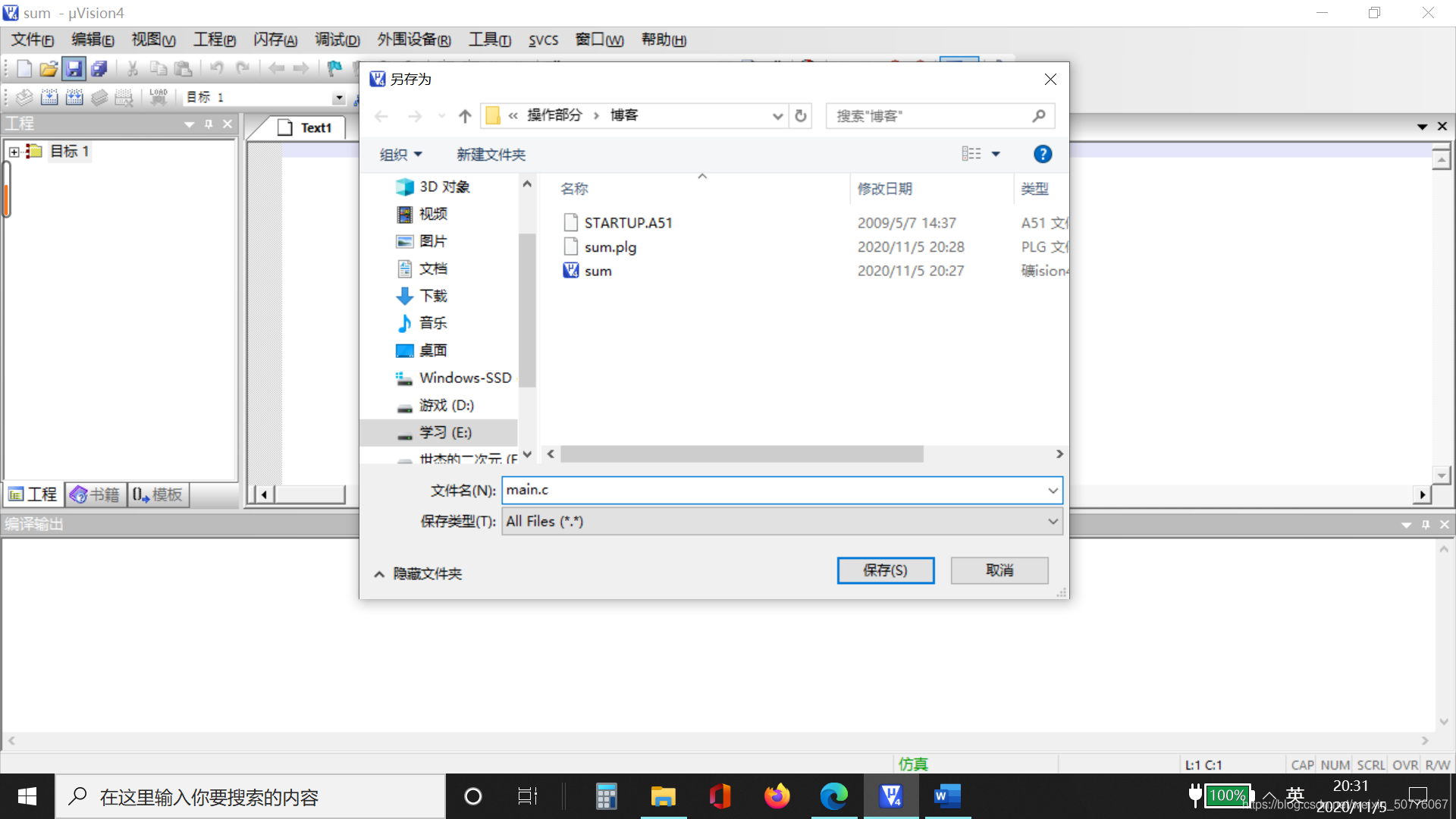

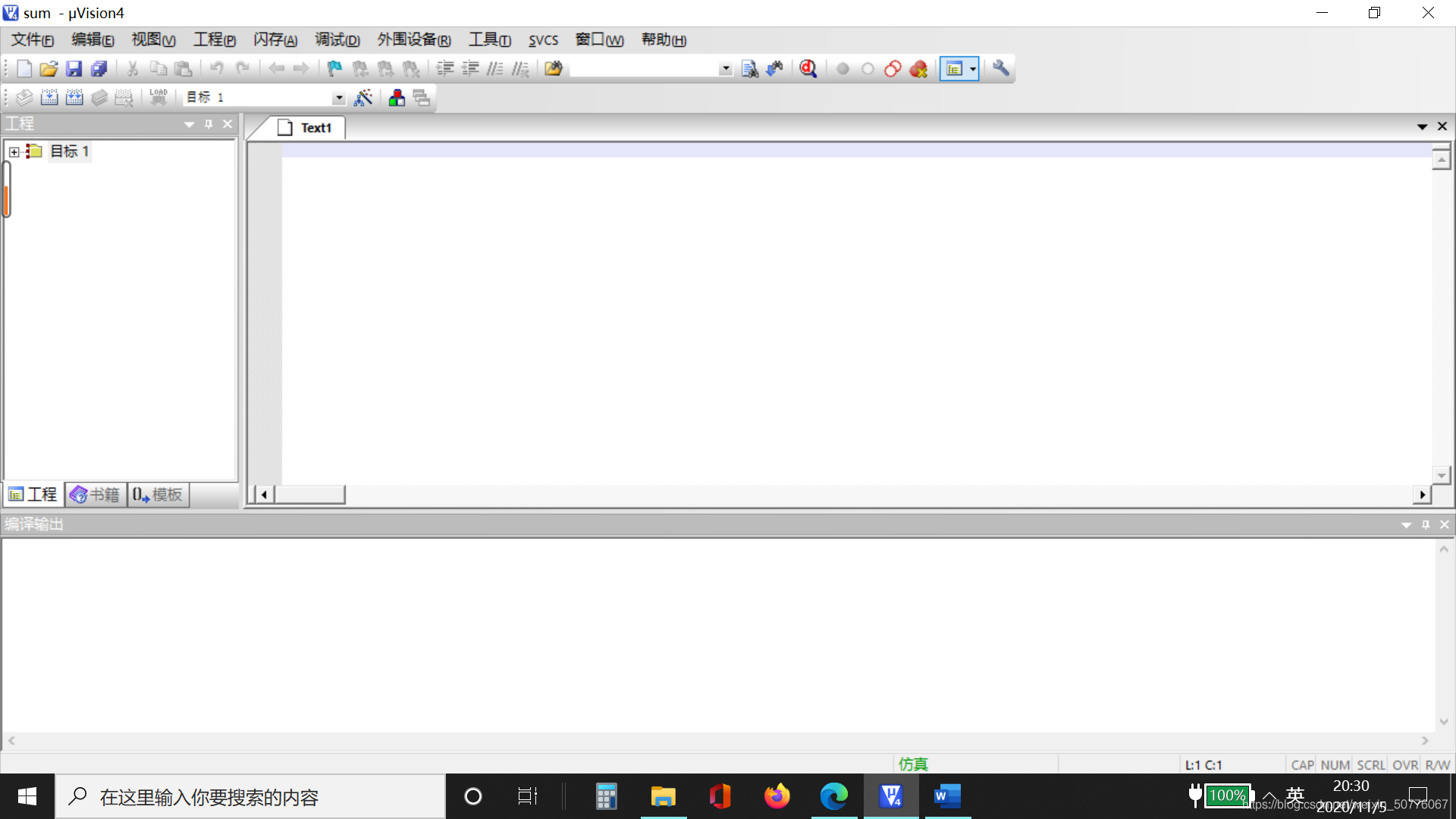

2.4保存或者save as成.c檔案，

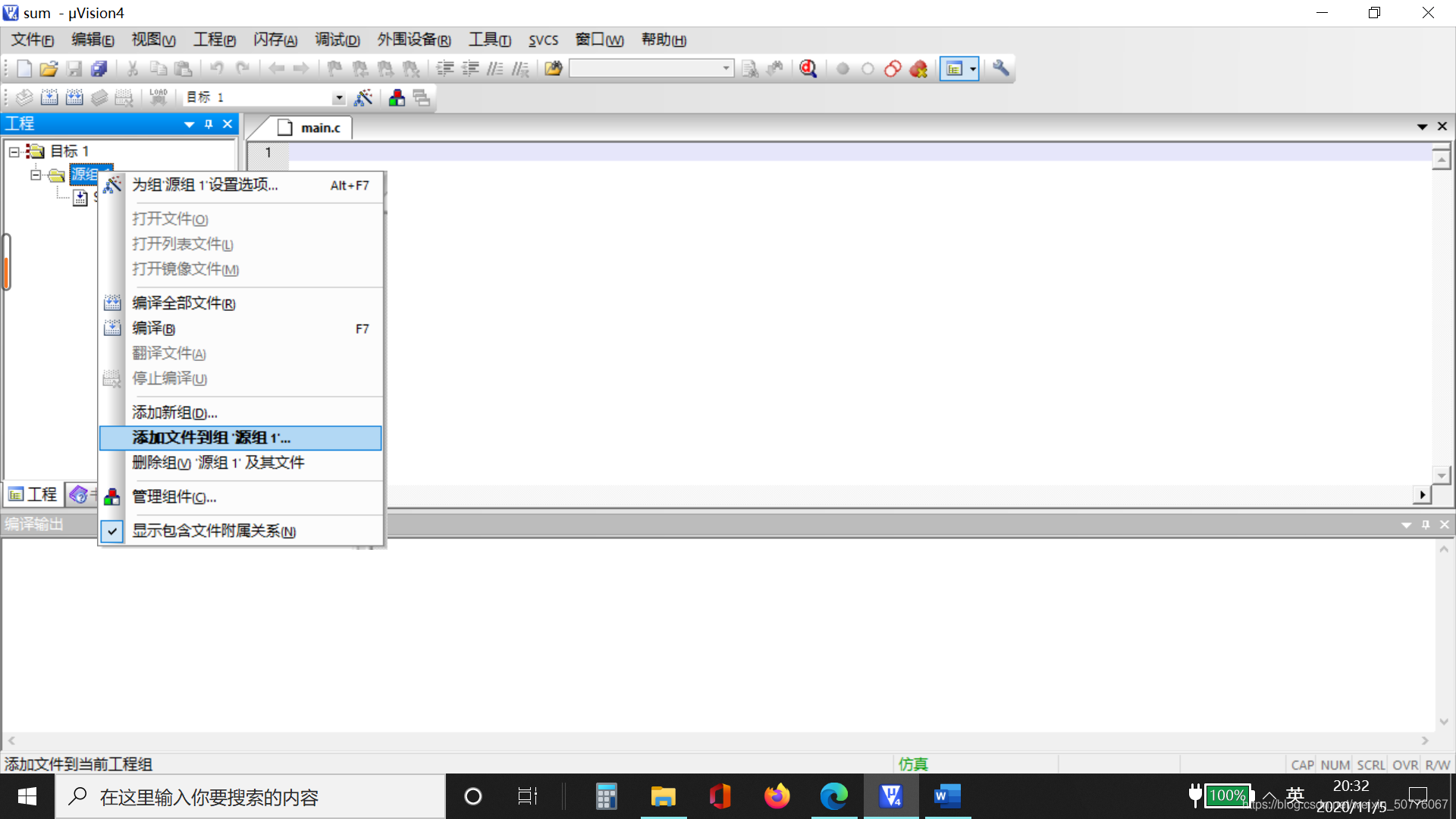

2.5點擊工程欄中的目標1的加號未漢化版見圖所示相應位置，打開源組，并且右擊源組，找到把“檔案加到源組”或者“add file to…”

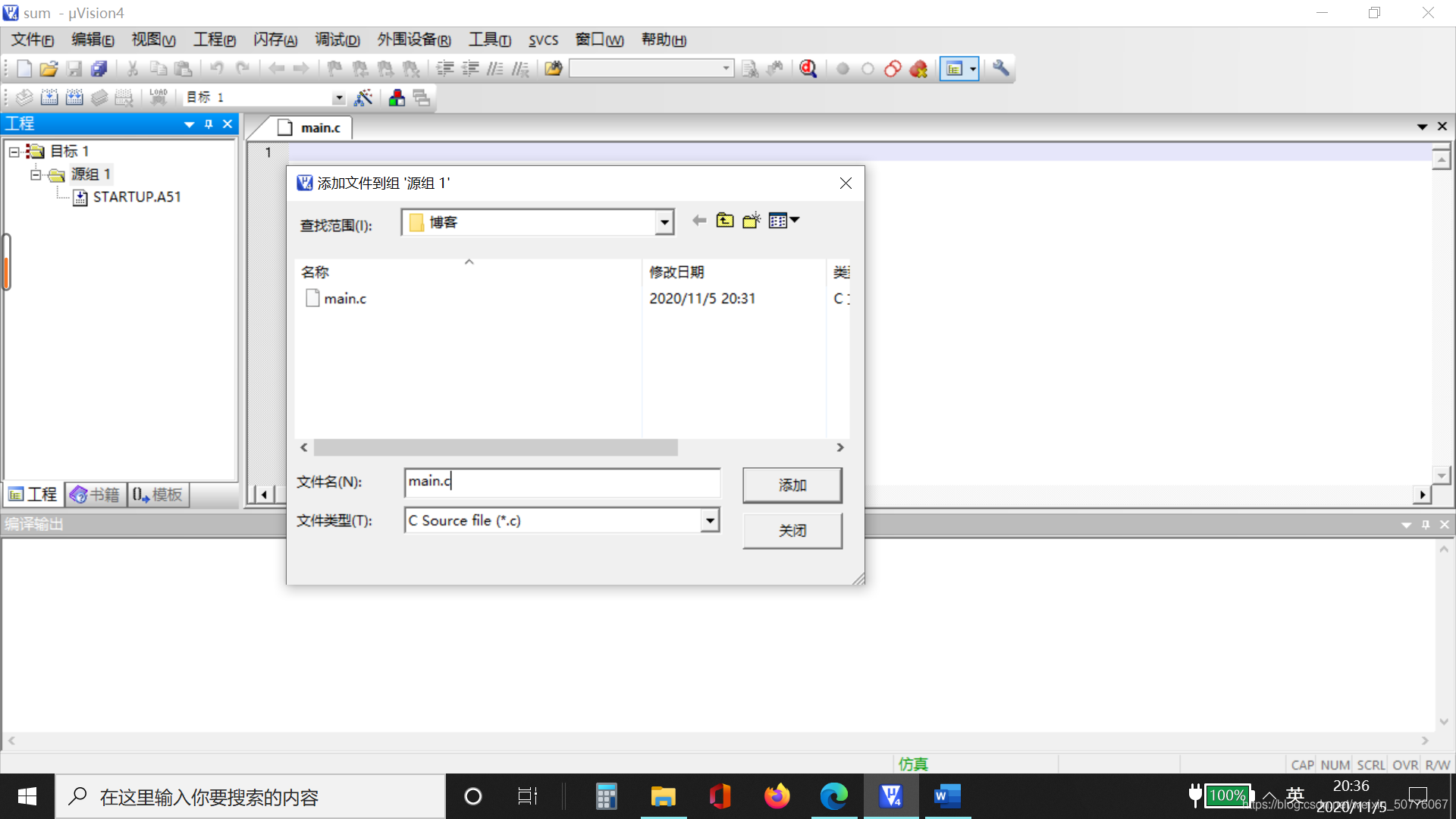

2.6 添加.c檔案，檔案型別未C source file

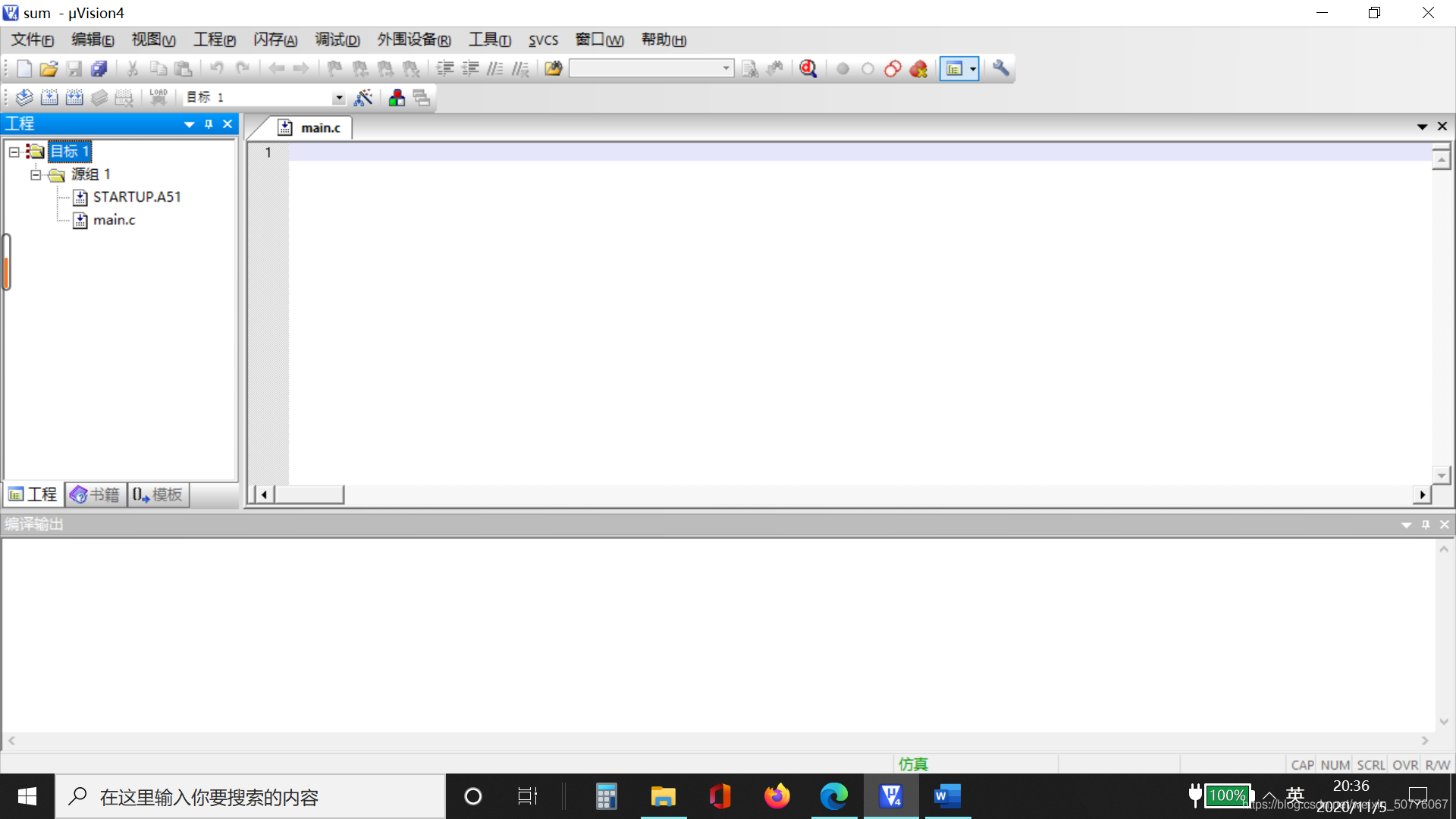

2.7左邊工程欄會增加一個main.c的c檔案，

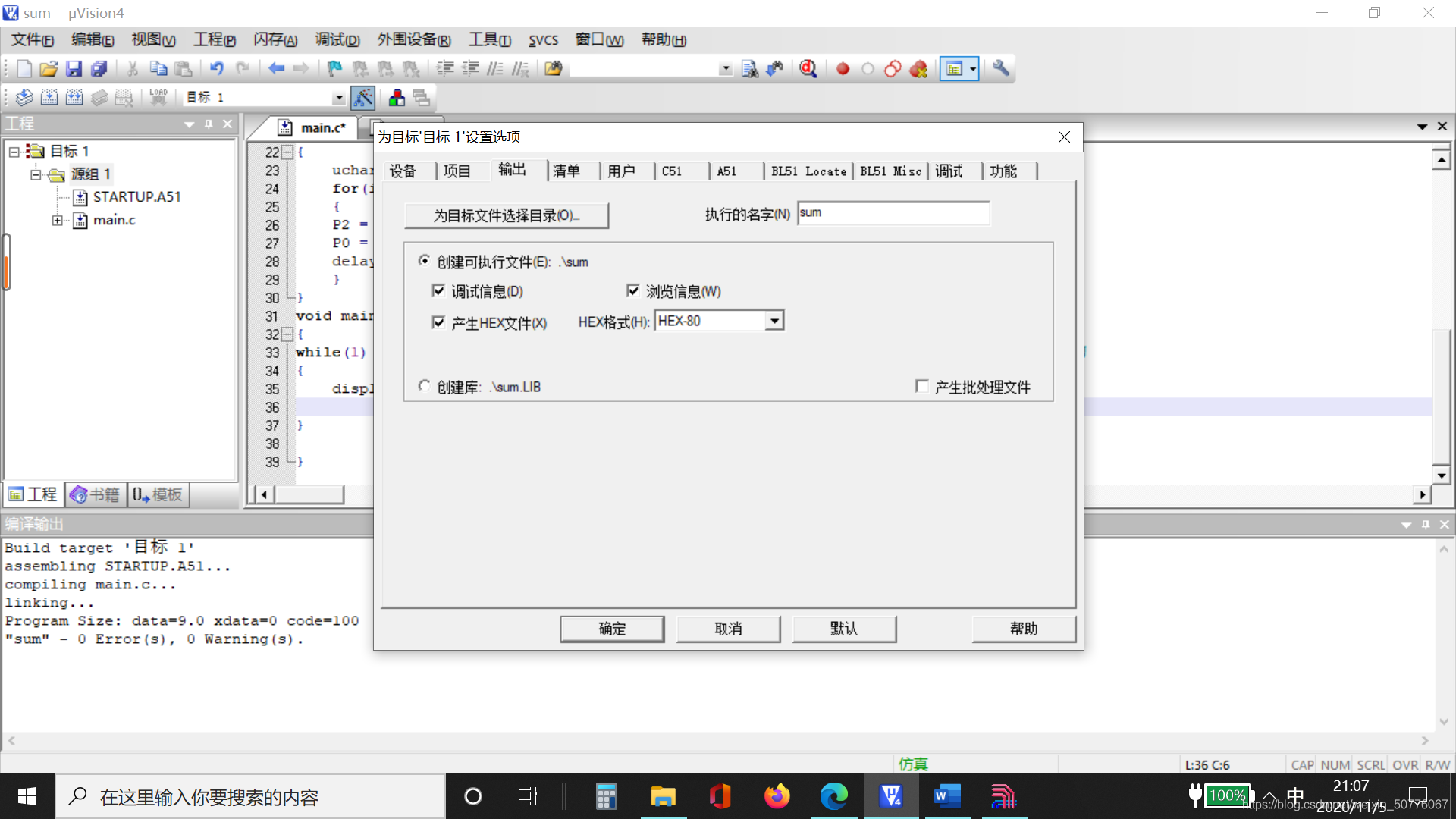

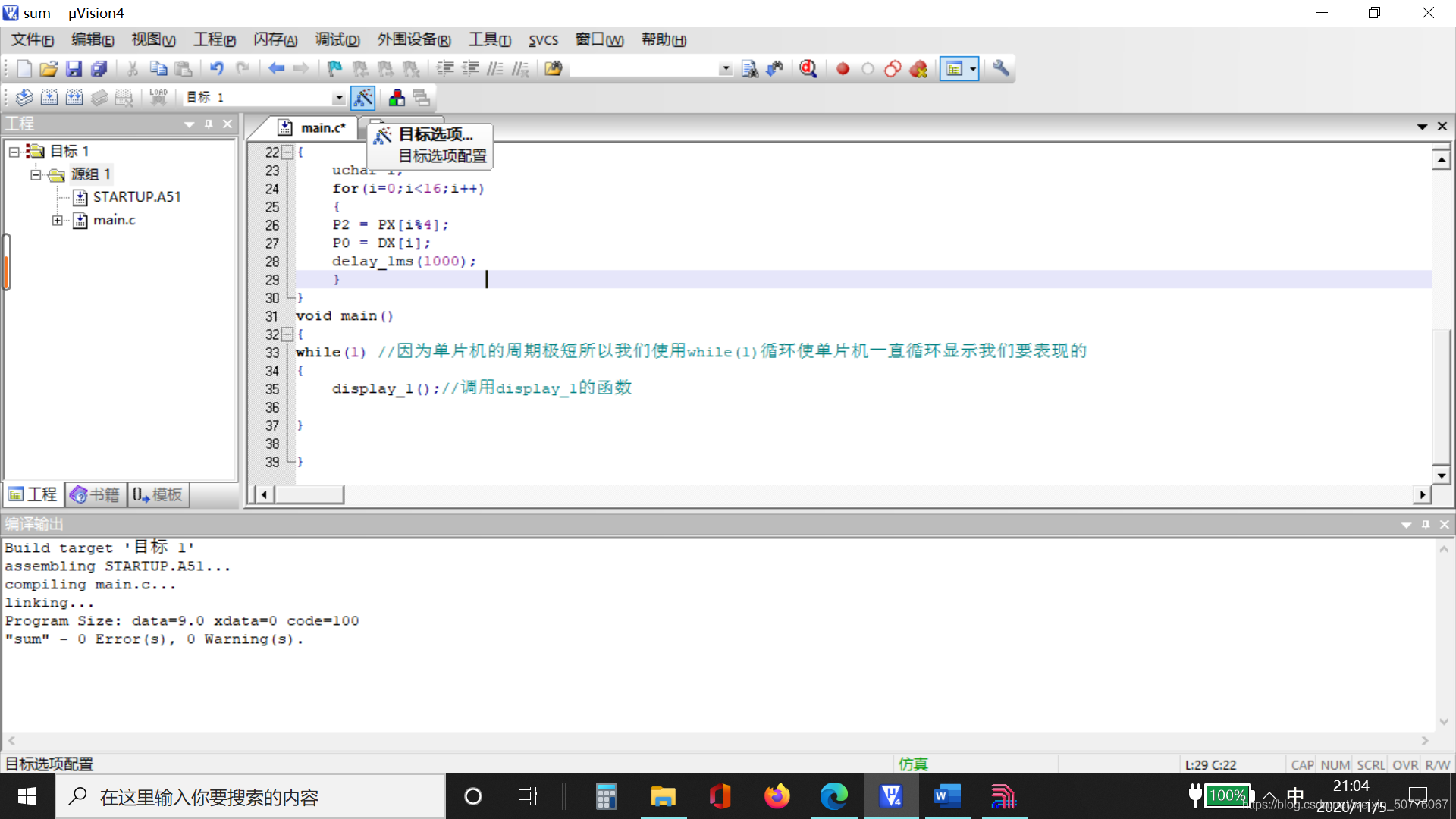

2.8“魔法棒”生成Hex檔案，點擊我滑鼠位置的“魔法棒”
2.9 更改時鐘頻率，與單片機上的晶振的頻率相等，我的單片機是11.0592，然后點擊輸出（未漢化點擊相應的位置）在面板點擊生成Hex檔案
然后我們就可以在main.c中撰寫程式了
3、數碼管例程如下：
代碼例程
#include<reg51.h>
#define uint unsigned int// 宏定義 uint 和 uchar
#define uchar unsigned char
void delay_1ms(uint n)//1ms的延遲函式
{
uint i,j;
for(i=n;i>0;i--)
{
for(j=400;j>0;j--);//調整1ms,400與單片機的固有頻率有關
}
}
uchar code PX[]={0XFE,0XFD,0XFB,0XF7};//片選
uchar code DX[]=
{
0XC0,0XF9,0XA4,0XB0,
0X99,0X92,0X82,0XF8,
0X80,0X90,0X88,0X83,
0XC6,0XA1,0X86,0X8E
}; //段選 //為方便使用我列出了數碼管顯示值的數表，根據單片機原理圖完成顯示值數表
void display_1()//四個數碼管交替顯示0-f
{
uchar i;
for(i=0;i<16;i++)
{
P2 = PX[i%4];
P0 = DX[i];
delay_1ms(1000);
}
}
void main()
{
while(1) //因為單片機的周期極短所以我們使用while(1)回圈使單片機一直回圈顯示我們要表現的
{
display_1();//呼叫display_1的函式
}
}

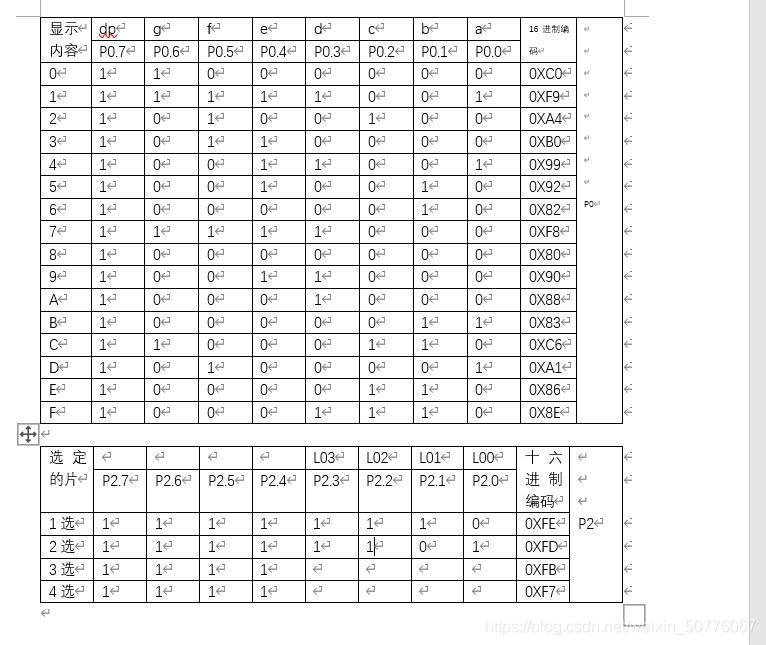

代碼段中的顯示值數表可自己列寫，我這里舉出我所使用單片機所列的表
4、拷入到單片機

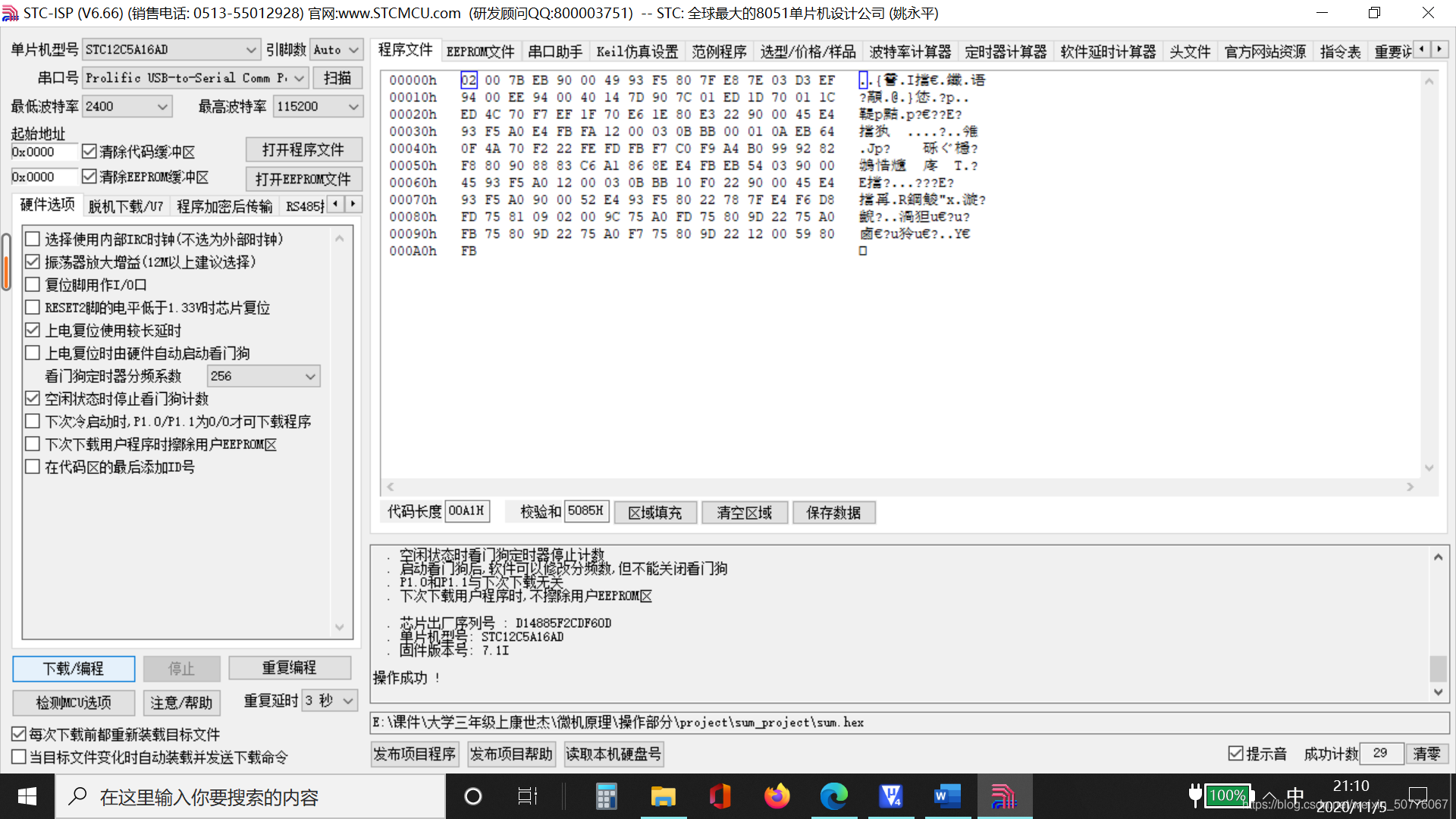

此時我們可選擇使用stc-isp軟體，logo如下，并且需要有埠轉串口的驅動

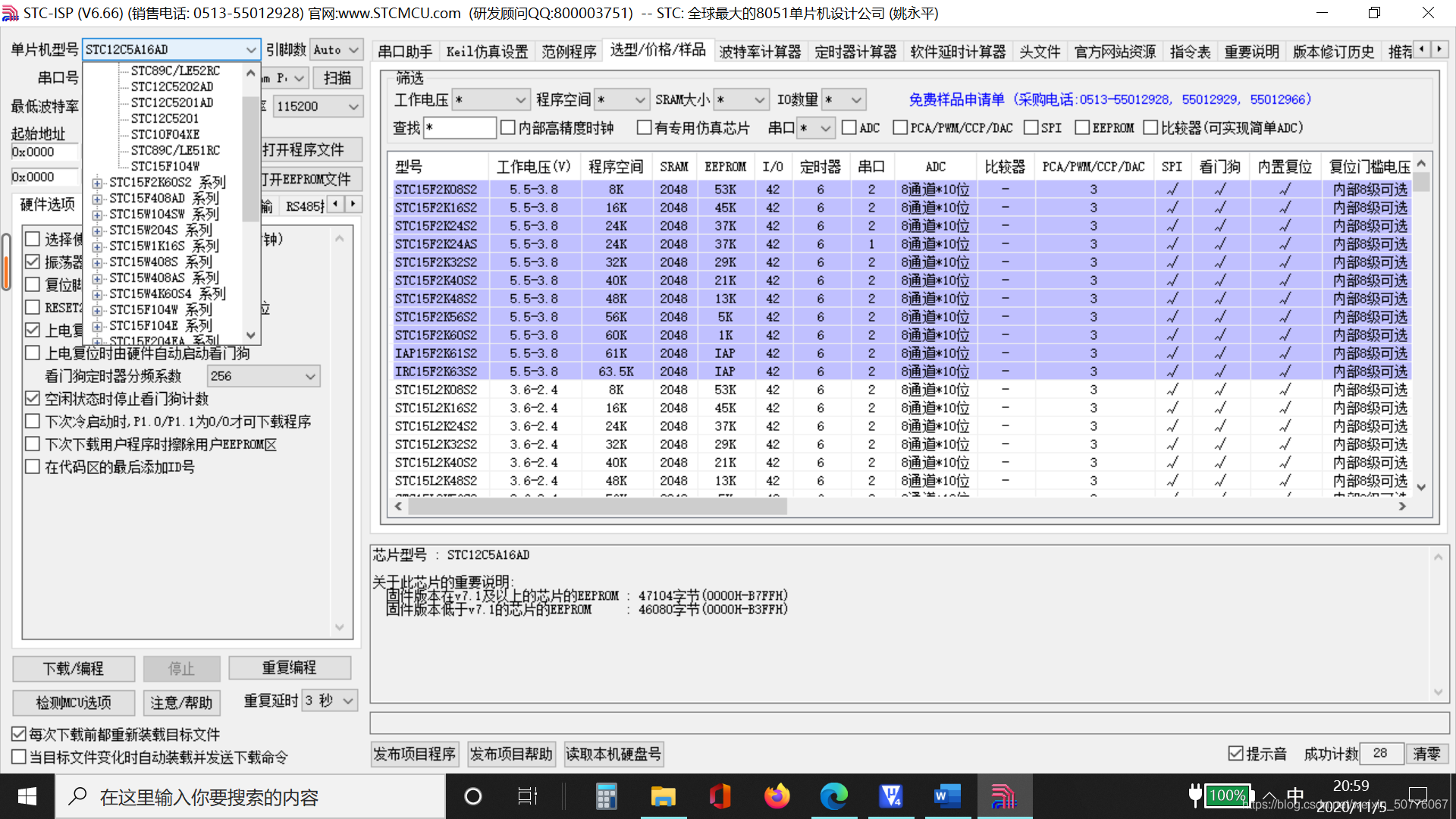

4.1打開檔案，并選擇單片機型號，在單片機上有標注單片機型號

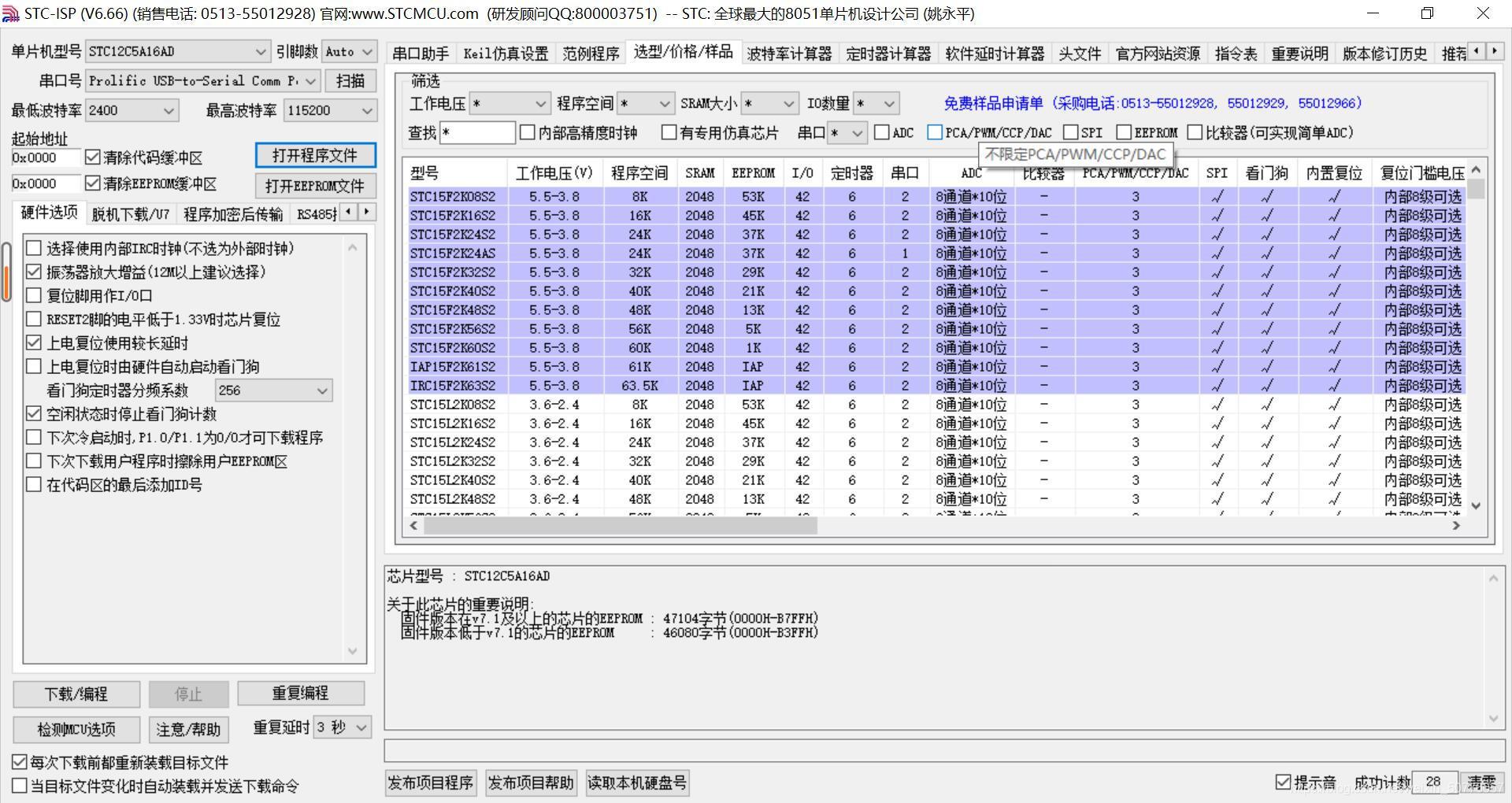

4.2打開程式檔案并選擇剛剛生成的Hex檔案
4.3 關閉單片機，點擊下載/編程，然后打開單片機（單片機是冷啟動）
然后就會在單片機顯示1-F延時1s回圈變化的現象
