零. 概述
主要介紹下藍牙協議堆疊（bluetooth stack）傳統藍牙音頻協議之 音視頻分布傳輸協議的封包格式介紹，包括Signaling command，media packet格式介紹，
一. 宣告

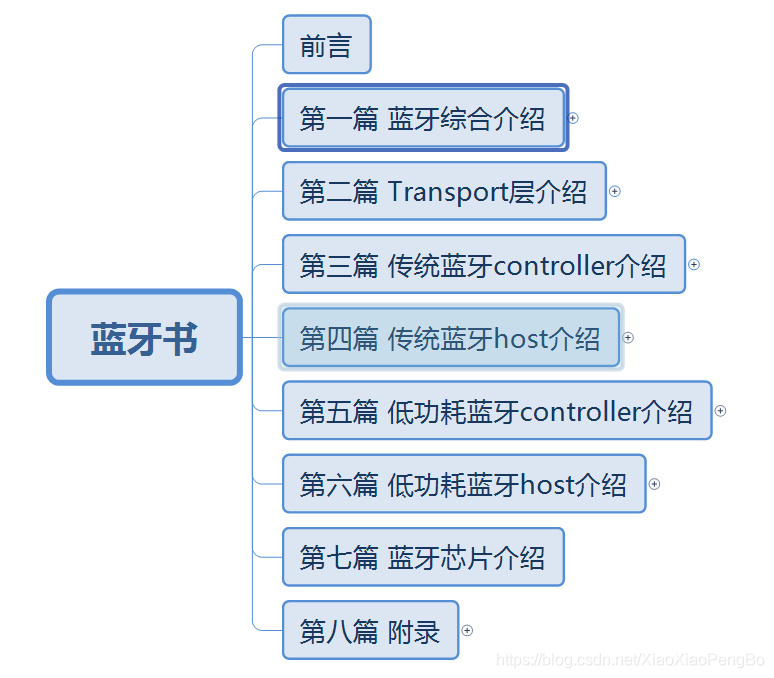

本專欄文章我們會以連載的方式持續更新，本專欄計劃更新內容如下：
第一篇:藍牙綜合介紹 ，主要介紹藍牙的一些概念，產生背景，發展軌跡，市面藍牙介紹，以及藍牙開發板介紹，
第二篇:Transport層介紹,主要介紹藍牙協議堆疊跟藍牙芯片之前的硬體傳輸協議,比如基于UART的H4,H5,BCSP，基于USB的H2等
第三篇:傳統藍牙controller介紹，主要介紹傳統藍牙芯片的介紹，包括射頻層（RF），基帶層（baseband），鏈路管理層（LMP）等
第四篇:傳統藍牙host介紹，主要介紹傳統藍牙的協議堆疊，比如HCI,L2CAP,SDP,RFCOMM,HFP,SPP,HID,AVDTP,AVCTP,A2DP,AVRCP,OBEX,PBAP,MAP等等一系列的協議吧，
第五篇：低功耗藍牙controller介紹，主要介紹低功耗藍牙芯片，包括物理層（PHY），鏈路層（LL）
第六篇：低功耗藍牙host介紹，低功耗藍牙協議堆疊的介紹，包括HCI,L2CAP,ATT,GATT,SM等
第七篇：藍牙芯片介紹，主要介紹一些藍牙芯片的初始化流程，基于HCI vendor command的擴展
第八篇：附錄，主要介紹以上常用名詞的介紹以及一些特殊流程的介紹等，

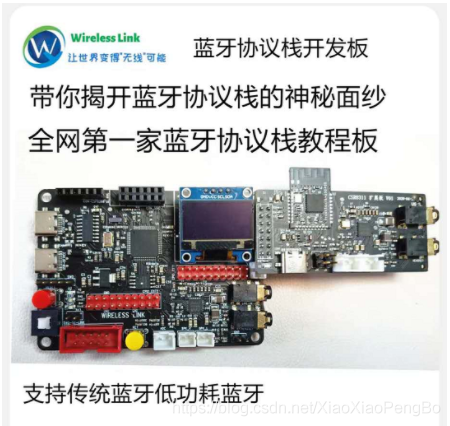

另外，開發板如下所示，對于想學習藍牙協議堆疊的最好人手一套，以便更好的學習藍牙協議堆疊，相信我，學完這一套視頻你將擁有修改任何協議堆疊的能力（比如Linux下的bluez，Android下的bluedroid），
-------------------------------------------------------------------------------------------------------------------------
CSDN學院鏈接（進入選擇你想要學習的課程）：https://edu.csdn.net/lecturer/5352?spm=1002.2001.3001.4144
藍牙交流扣扣群：970324688
Github代碼：https://github.com/sj15712795029/bluetooth_stack
入手開發板：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-22329603896.18.5aeb41f973iStr&id=622836061708
藍牙學習目錄：https://blog.csdn.net/XiaoXiaoPengBo/article/details/107727900
--------------------------------------------------------------------------------------------------------------------------
二. AVDTP封包格式
2.1 AVDTP Signal封包格式

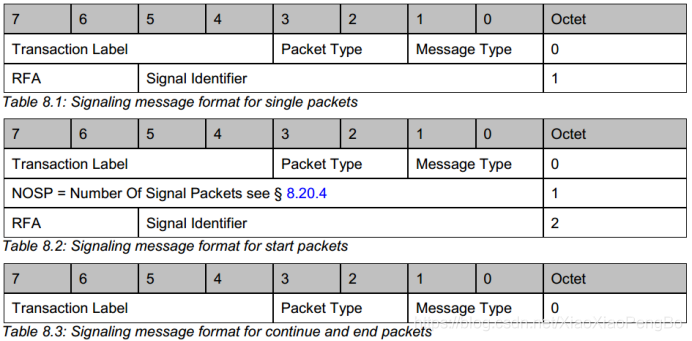

以上就是Signal的header format,可以看到分3種封包格式：
1）單一封包
2）開始封包，一般用于封包大小>MTU的拆包的第一個封包
3）繼續封包和結束封包，一般用于封包大小>MTU的繼續封包和結束封包
下面我們來講下引數：
Transaction Label：傳輸標示，4bit，INT角色來填寫一個值，ACP必須回送一樣的值

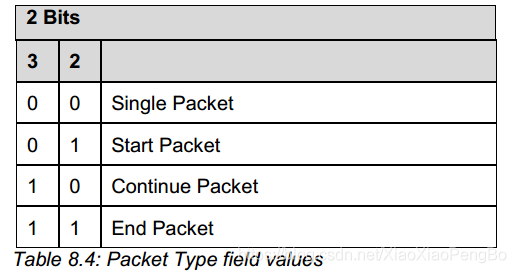

Packet Type：封包型別，有以下幾種

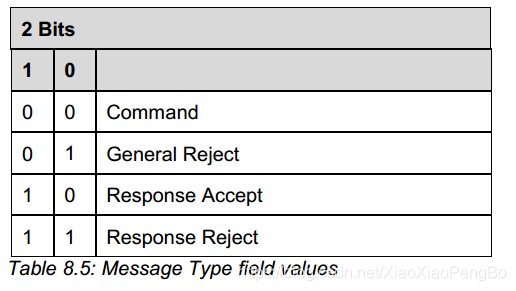

Message Type：訊息型別，有以下幾種

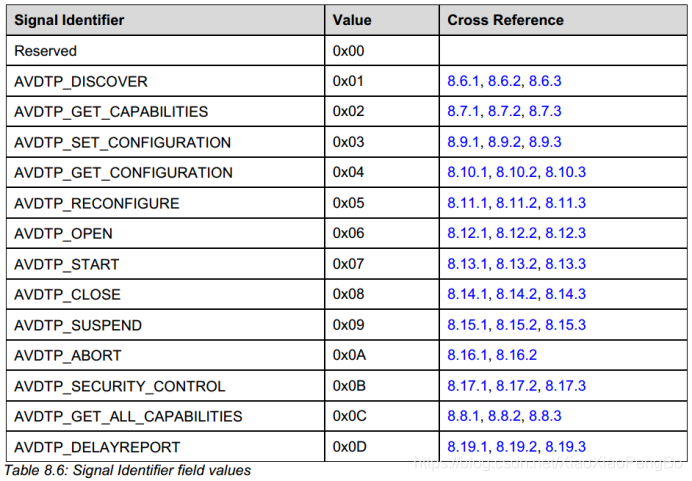

Signal Identifier：信令識別符號，有以下幾種值

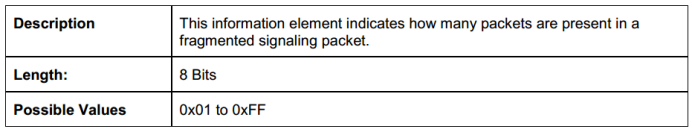

NOSP = Number Of Signal Packets：Start封包會告知后續有多少個封包要傳輸

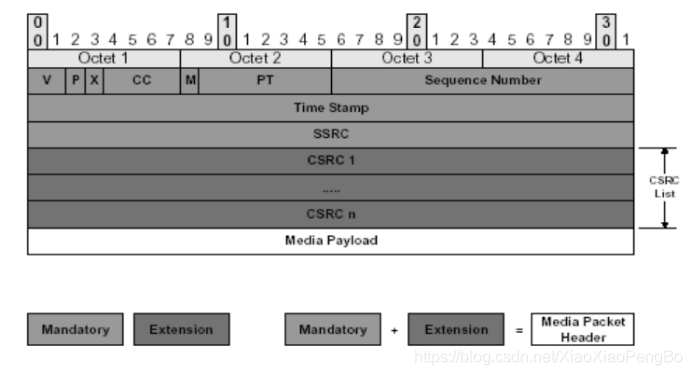

2.2 AVDTP Media封包格式
其中有12byte是強制的一定要存在的，也就是上圖淺灰色，也有可選存在的，也就是上圖深灰色，下面我們來看下各個的field的概念

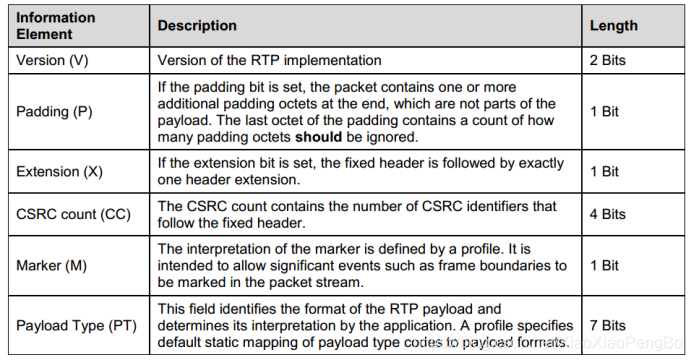

Version:RTP版本，一般值是2，還有兩個值但是一般不用，
值為1就是RTP的草案版本值為0是在最開始的”vat”音頻工具中使用
Padding:在包末尾填充1個或者多個byte表示填充，這部分忽略
Extension：擴展位，此為如果是1，那么在固定頭部后面加一個byte擴展位
CSRC count：標示后買呢的CSRC有多少Byte
Marker (M):marke是由一個 profile定義 的，用來 允許 標識在 像報文流 中界定 幀界 等
的 事件，一個profile 可能定義了附加 的標識位或者通過修改payload type域中的位數量來指定沒有標識位，
Payload Type (PT)：有效荷載型別，占7位，用于說明RTP報文中有效載荷的型別，如GSM音頻、JPEM影像等,在流媒體中大部分是用來區分音頻流和視頻流的，這樣便于客戶端進行決議，

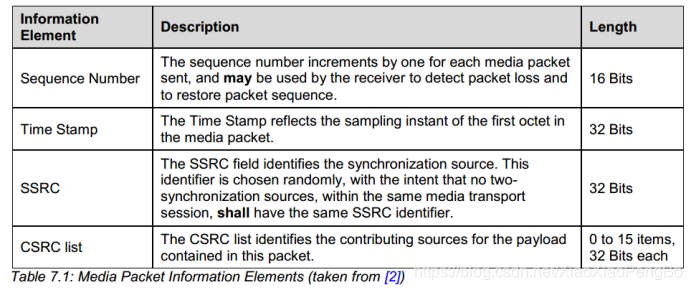

Sequence Number：占16位，用于標識發送者所發送的RTP報文的序列號，每發送一個報文，序列號增1，這個欄位當下層的承載協議用UDP的時候，網路狀況不好的時候可以用來檢查丟包，同時出現網路抖動的情況可以用來對資料進行重新排序，序列號的初始值是隨機的，同時音頻包和視頻包的sequence是分別記數的，
Time Stamp：時間戳
實際上，時間戳增加一并不是我們通常意義上的過了一個微秒，而是增加了一個采樣間隔那么長的時間，舉個例子來說，不同的采集有不同的采樣頻率，比如一般的音頻是8K的采樣頻率，也就是一毫秒采集8次資料，也就是每次采樣間隔是1/8MS，而timestamp增加1也就意味著增加了一個采樣間隔，也就是過了1/8MS，換個例子，如果令一種編碼的采樣頻率是16K，那么timestamp增加1也就意味著系統過了1/16MS，也就是說，再同一個系統中，對不同編碼，雖然使用同一個時鐘，但timestamp的增長速度是不同的，在這個例子中，采樣頻率是16K的編碼要比8K的快兩倍，請記住這個區別，
SSRC：占32位，用于標識同步信源，該識別符號是隨機選擇的，參加同一視頻會議的兩個同步信源不能有相同的SSRC，
CSRC list：每個CSRC識別符號占32位，可以有0～15個，每個CSRC標識了包含在該RTP報文有效載荷中的所有特約信源，
后續的Media payload就是音頻資料了
