文章目錄
- 一、安裝Altium Designer
- 二、繪制stm32的最小系統的電路原理圖（使用現成的元件庫）
- 三、繪制stm32的最小系統的電路原理圖（自己創建元件庫）
- 1.查看stm32最小系統的原理圖樣式
- 2. 創建stm32最小系統元件庫
- 3. 繪制stm32最小系統元件庫
- 四、總結
- 五、參考資料
本文章中采用的是Altium Designer18.1.7
一、安裝Altium Designer
- 下載Altium Designer
百度網盤分享鏈接：
https://pan.baidu.com/s/1SpLW9a6l0_XdQXRnOSVUlw
提取碼：pmox - 安裝程序

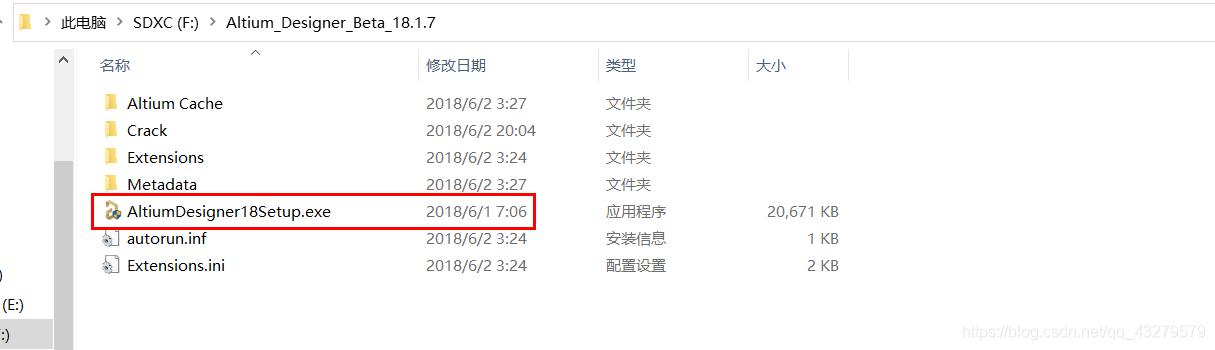

①在解壓縮得到的檔案中，點擊AltiumDesigner8Setup.exe

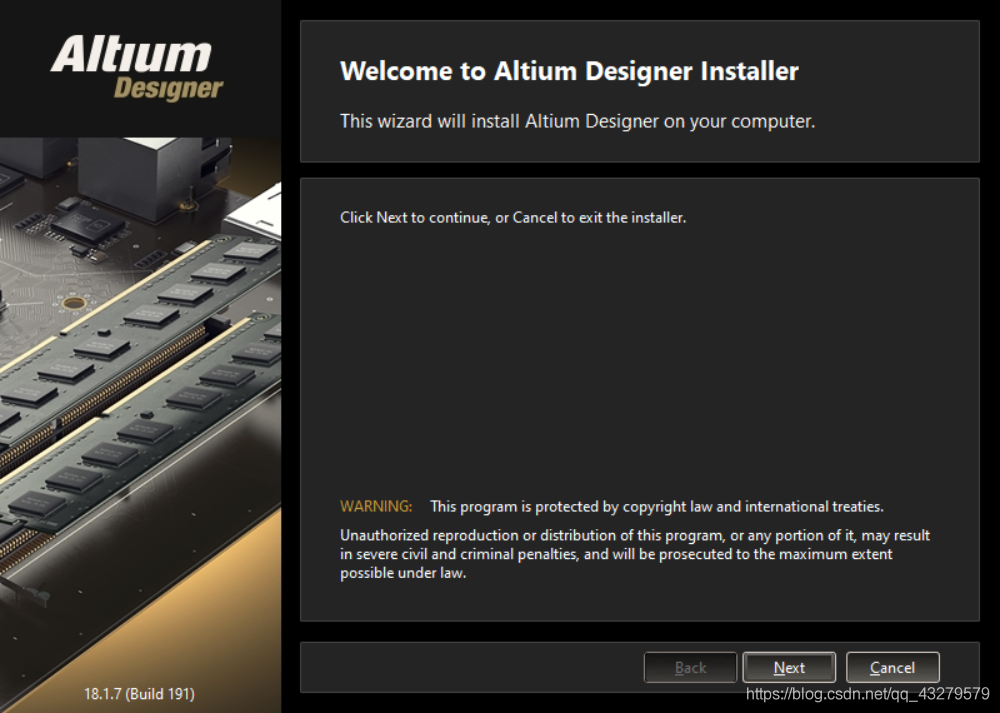

②進入安裝向導，點擊Next

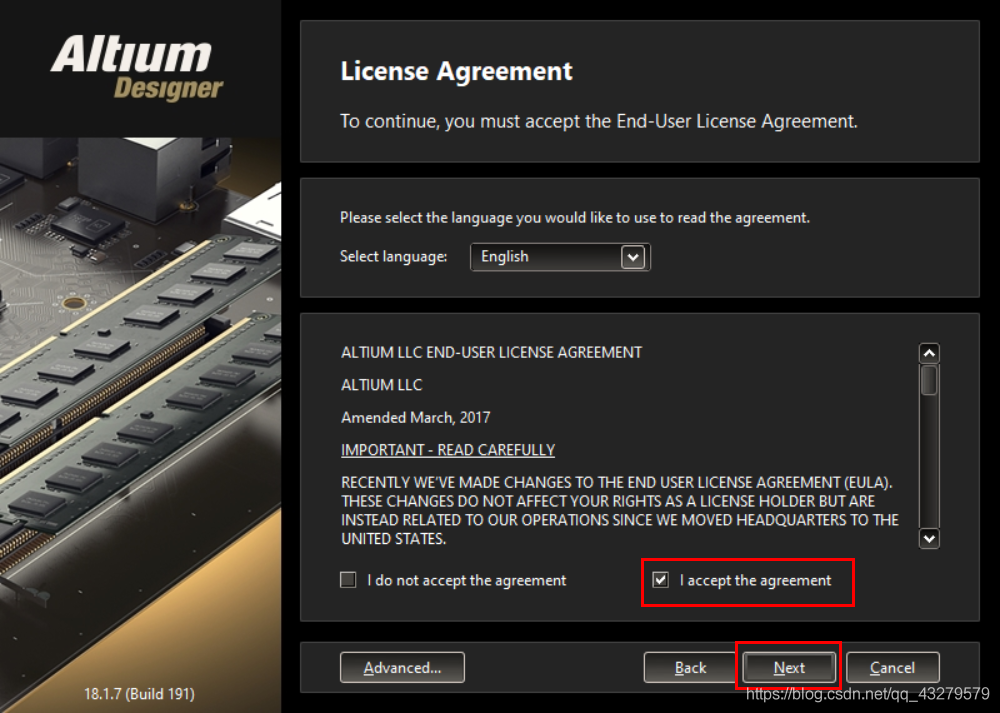

③選擇I accept the agreement，并點擊Next

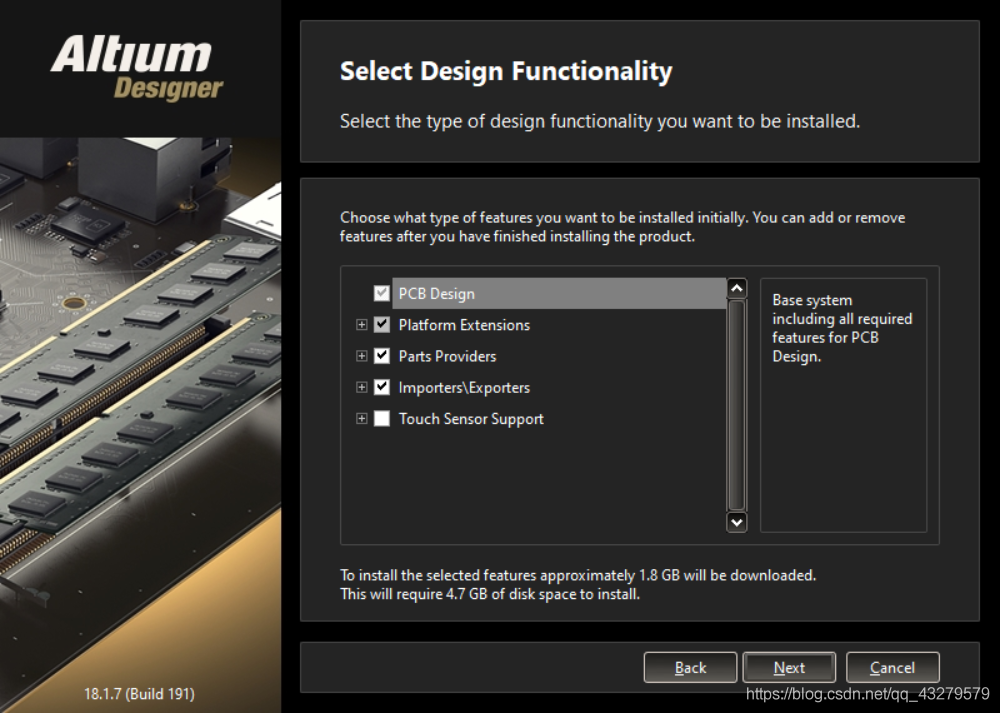

④可以勾選全部，也可以只選擇部分，選擇后，點擊Next

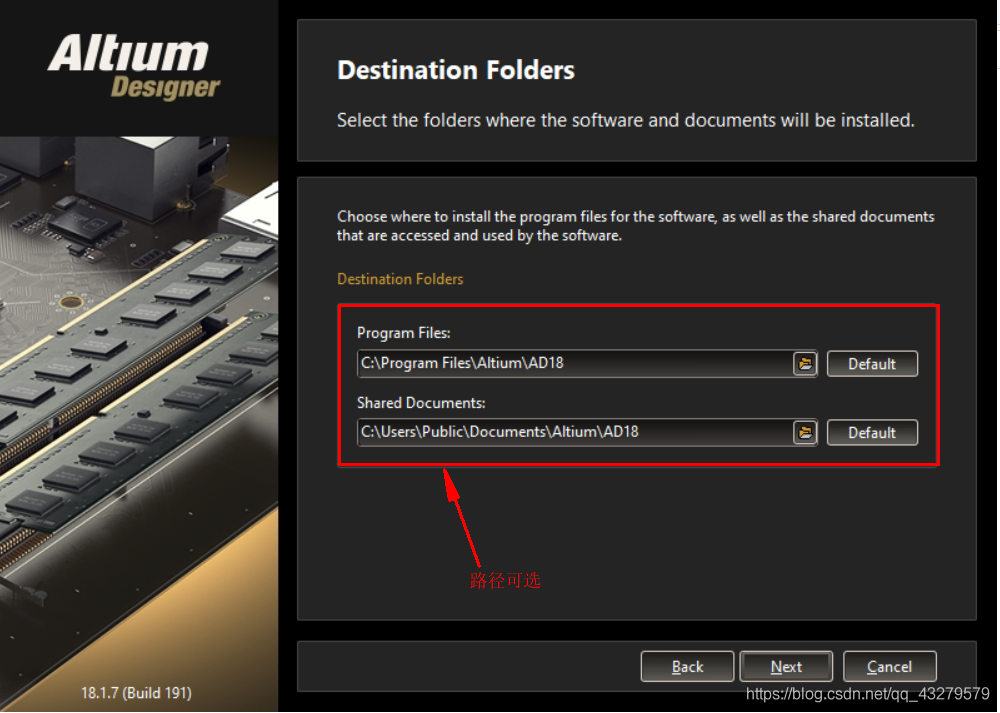

⑤安裝路徑選擇，并且點擊Next

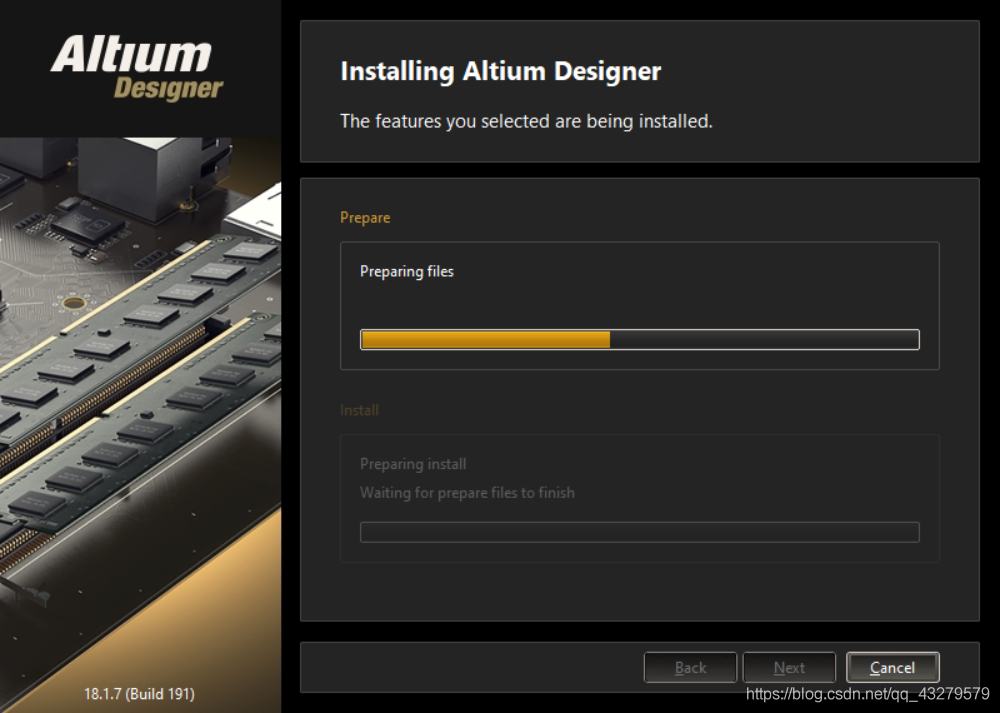

⑥等待安裝

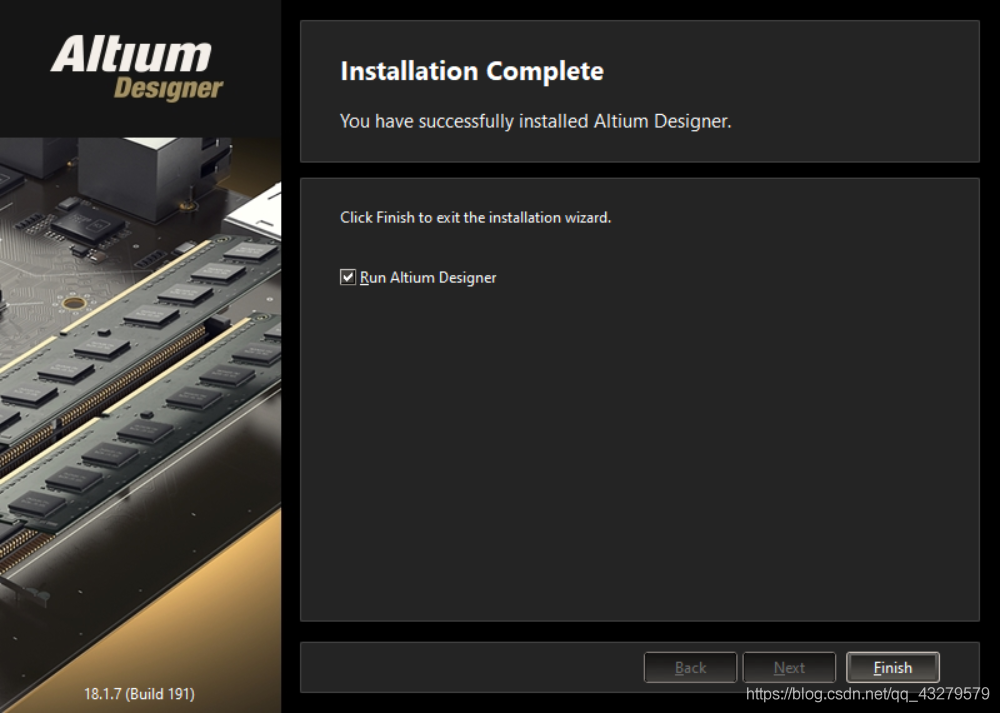

⑦安裝完成
將解壓縮后的目錄Crack里面的shfolder.dll檔案至AltiumDesigner的安裝目錄，如果沒有修改安裝路徑的話，默認要拷貝到：C:\Program Files\Altium\AD18\這個路徑并替換目錄下已經存在的同名檔案，如果安裝程序有修改安裝路徑，則安裝在對應路徑，一般跟x2.exe在同一個目錄， - 注冊
①打開該軟體

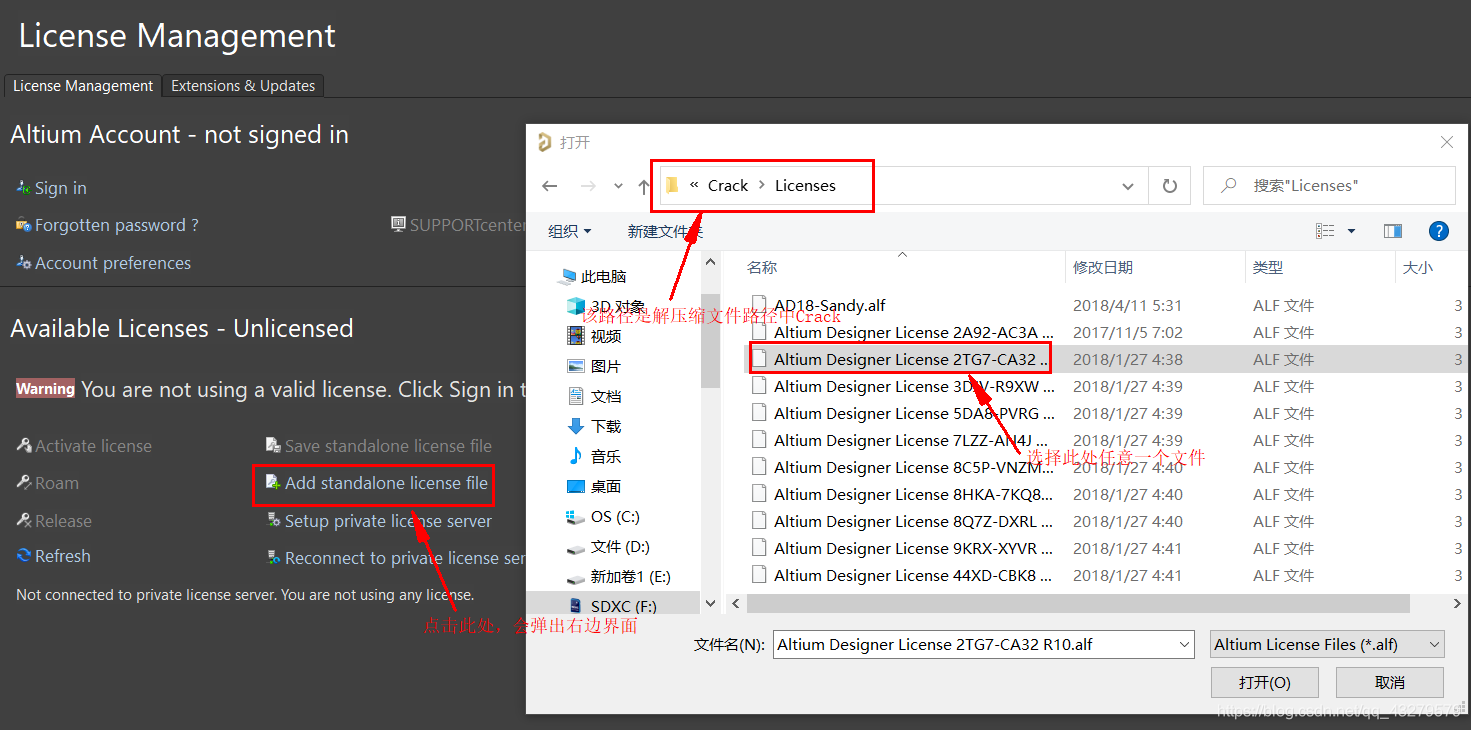

②注冊操作如下
二、繪制stm32的最小系統的電路原理圖（使用現成的元件庫）
說明：該方法繪制原理圖會比較簡單，但是，實際上并不能夠很好的認識stm32
元件庫的百度網盤分享鏈接：
https://pan.baidu.com/s/1JeVt-3p6jqFJ8sFBesmmkg
提取碼：omf8

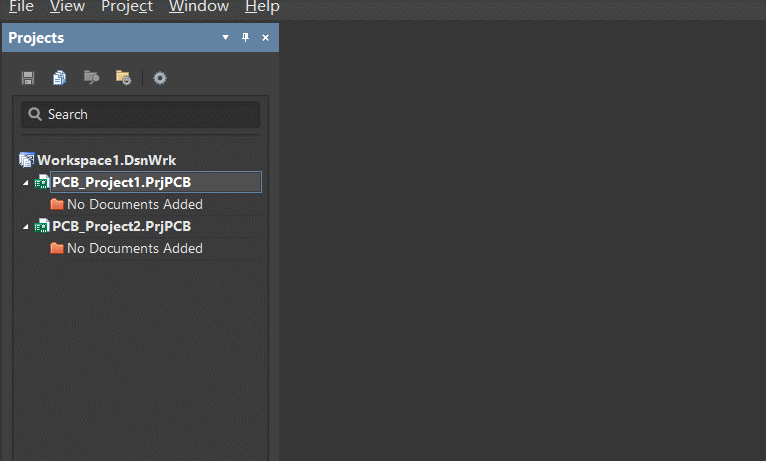

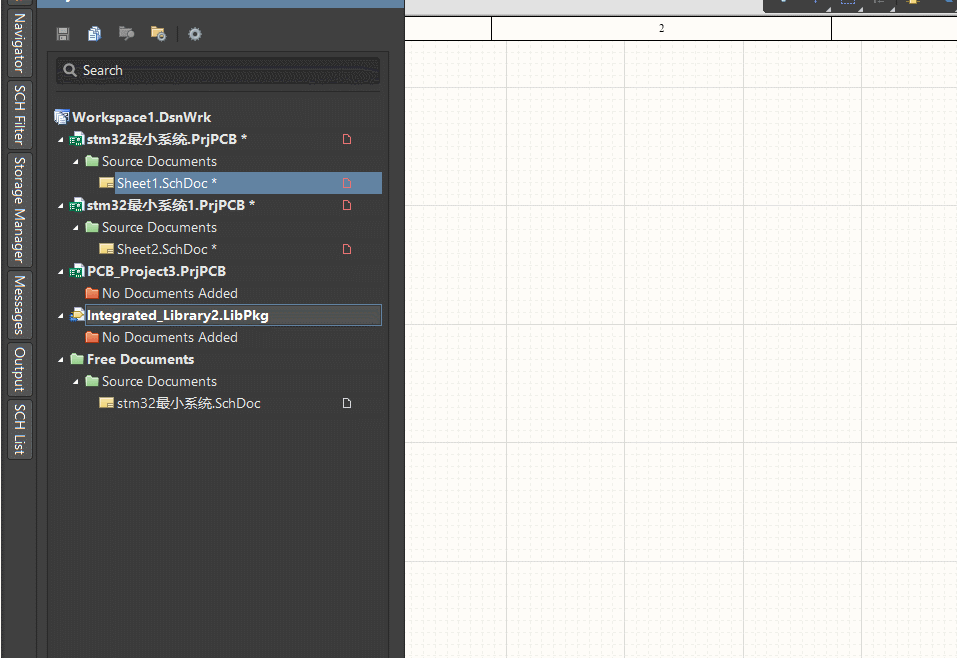

- 新建工程
首先選擇File，然后選擇New->Project->PCB Project，可以對工程進行名稱修改，選中要修改名稱的工程，右擊后，選擇Save Project，會彈出一個新的界面，在新的界面輸入修改后的工程名稱，并保存，

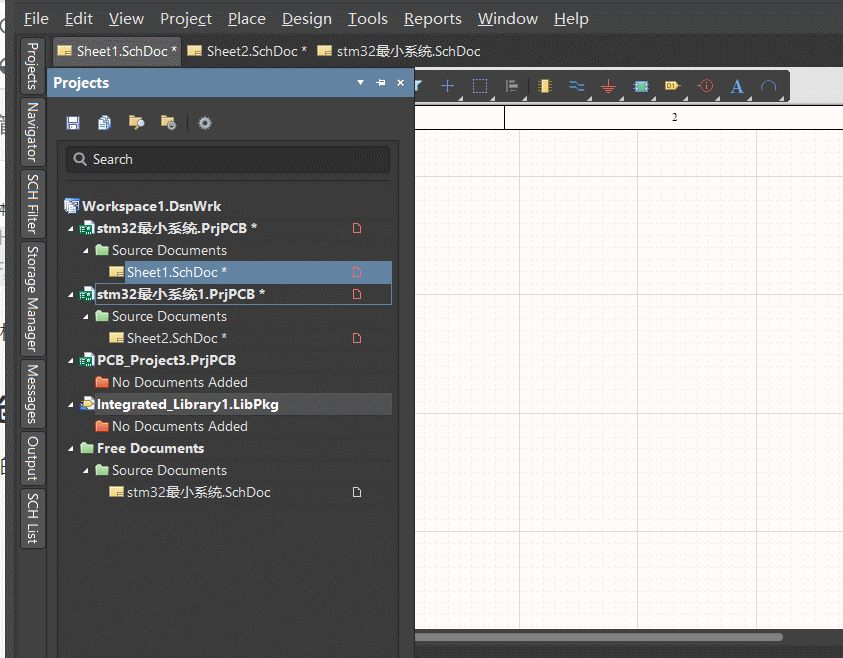

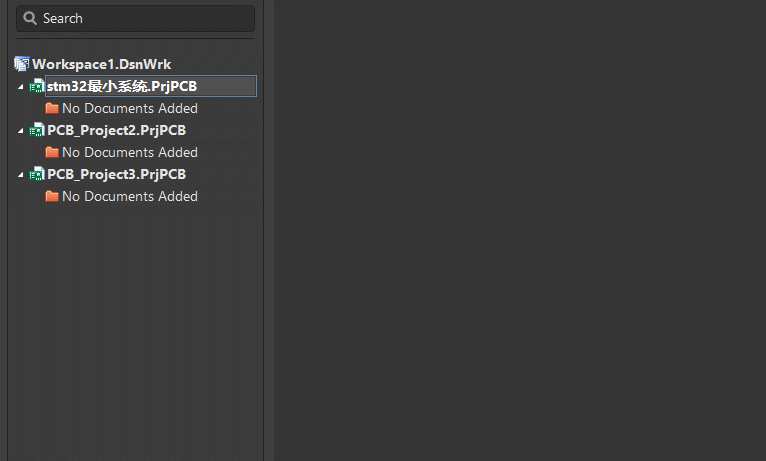

- 添加檔案
選中需要添加檔案的工程，右擊后，選擇Add New Project,第一個是原理圖的檔案，第二個是PCB檔案，此處先選擇原理圖檔案，
- 繪制程序

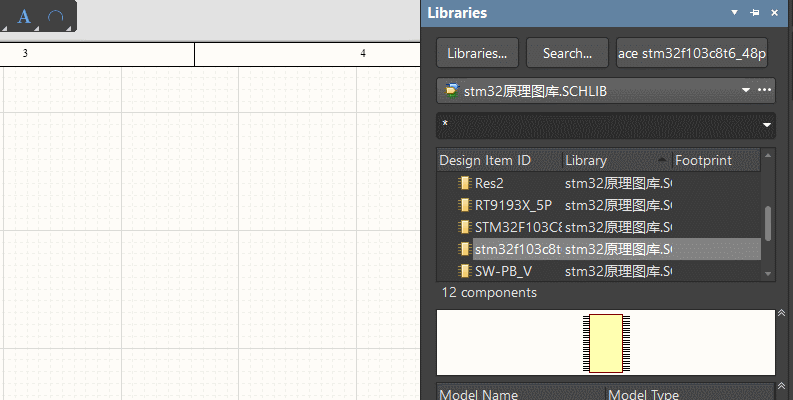

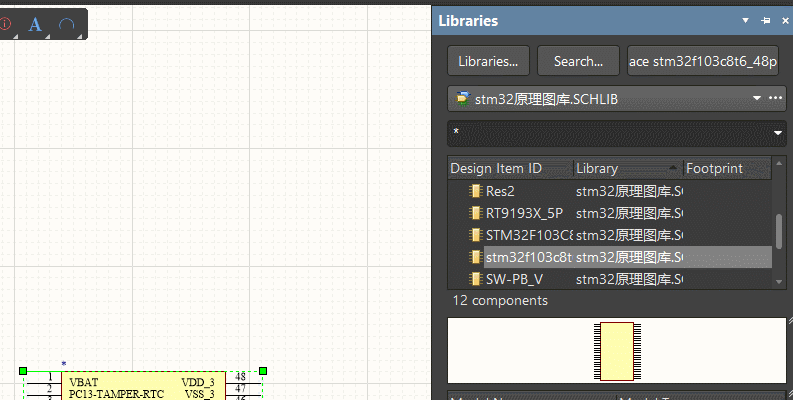

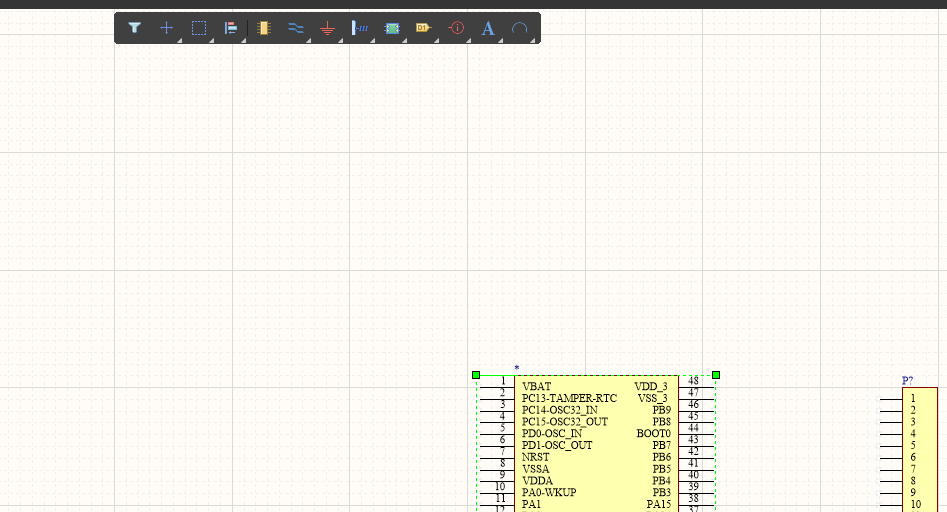

①添加芯片
②放置排針

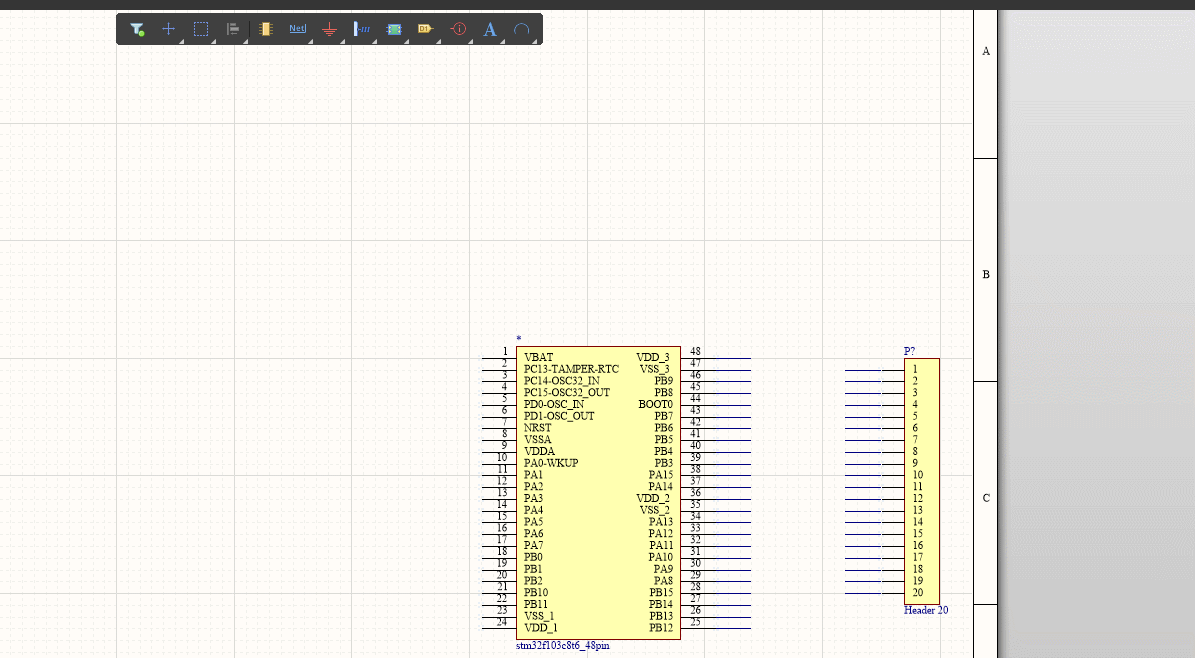

③將引腳線延長（將芯片和排針的引腳均延長）
④放置網路編號（其他網路編號放置同下圖操作）
在還沒有放置之前，按Tab鍵會彈出一個小視窗，對網路編號名稱進行修改
⑤繪制其他部分
繪制完成的原理圖
三、繪制stm32的最小系統的電路原理圖（自己創建元件庫）
1.查看stm32最小系統的原理圖樣式

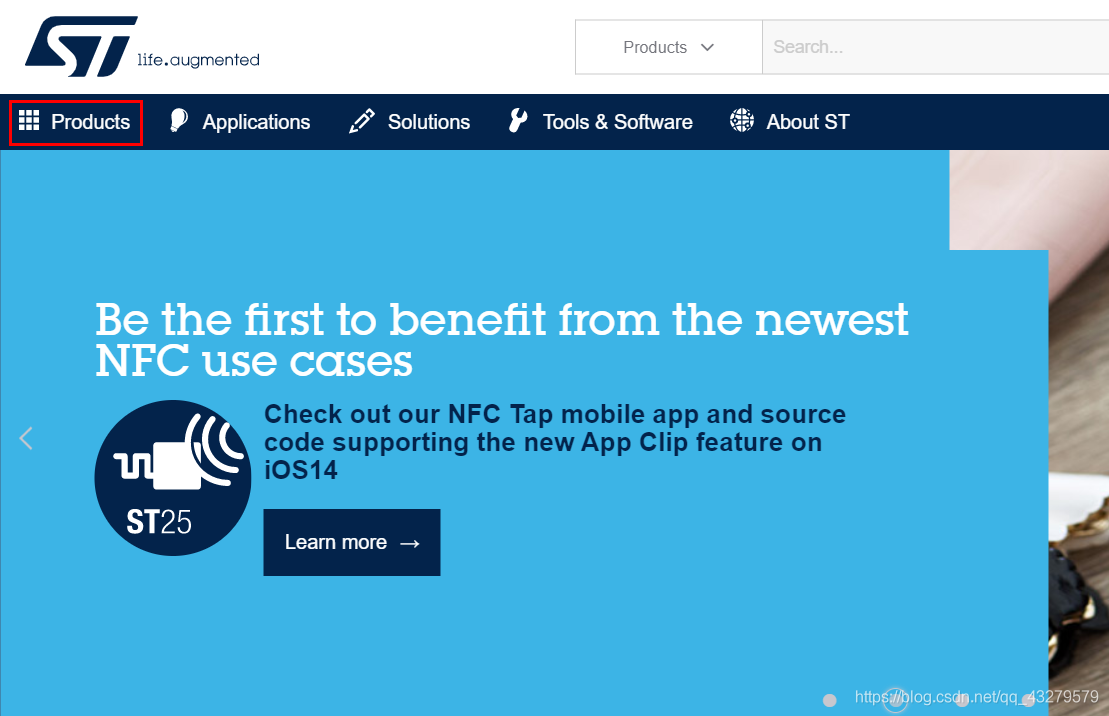

①輸入網址https://www.st.com/content/st_com/en.html進入一個網頁，選擇Products->Microcontrollers & Microprocessors->STM32-bits Arm cortex MCUs

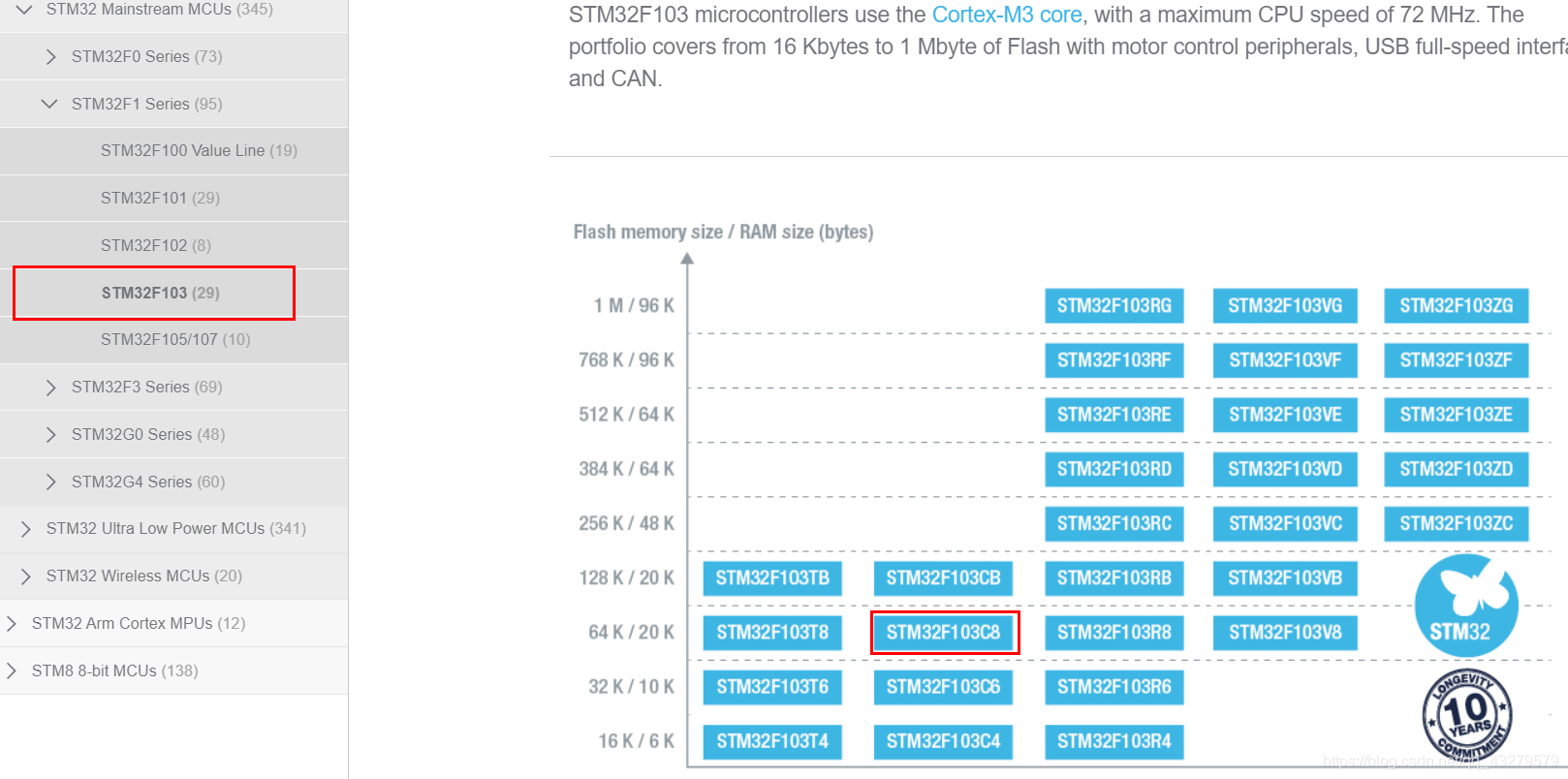

②進入一個新的網頁，在左邊的選單欄上選擇STM32 F1series->STM32F 103,接下來在右邊頁面上選擇STM32F103C8

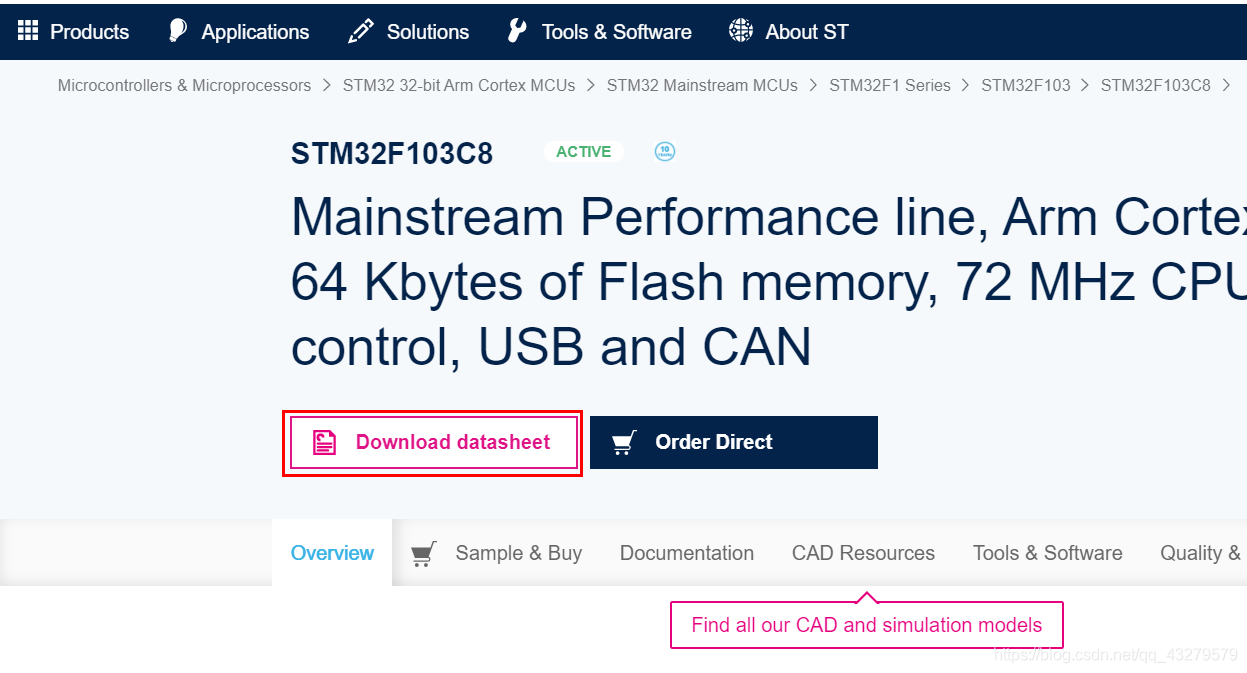

③再進入一個新的網頁，點擊Download datasheet

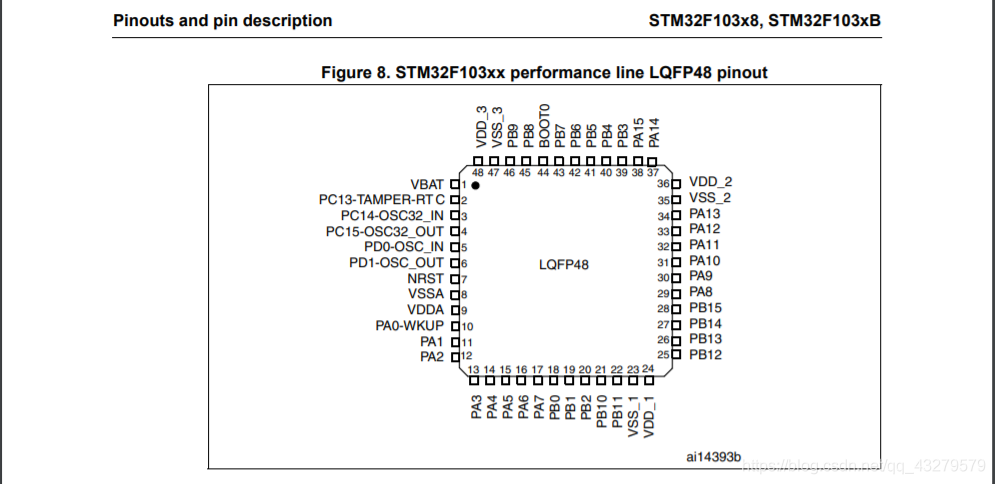

④進入檔案，查看所需要的STM32最小系統原理圖
2. 創建stm32最小系統元件庫
①創建新的元件庫工程
②添加檔案
③封裝
使用系統自帶的封裝

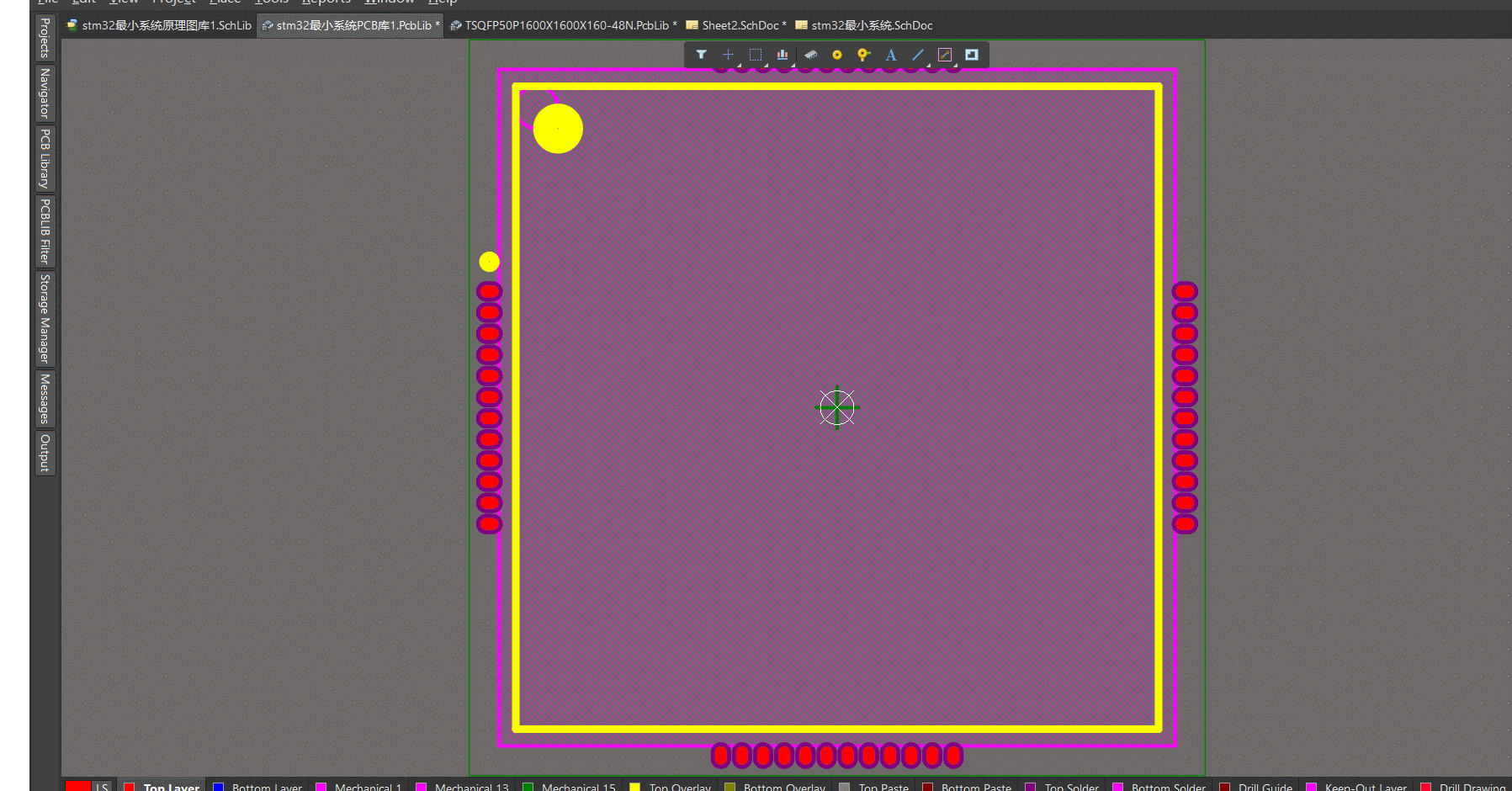

芯片PCB封裝

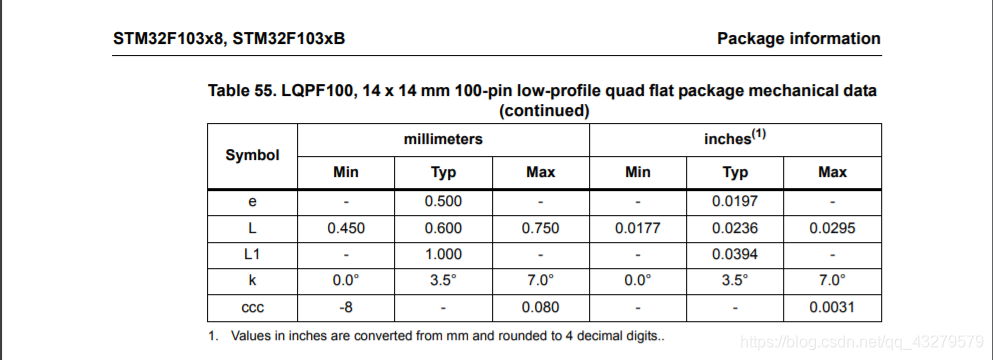

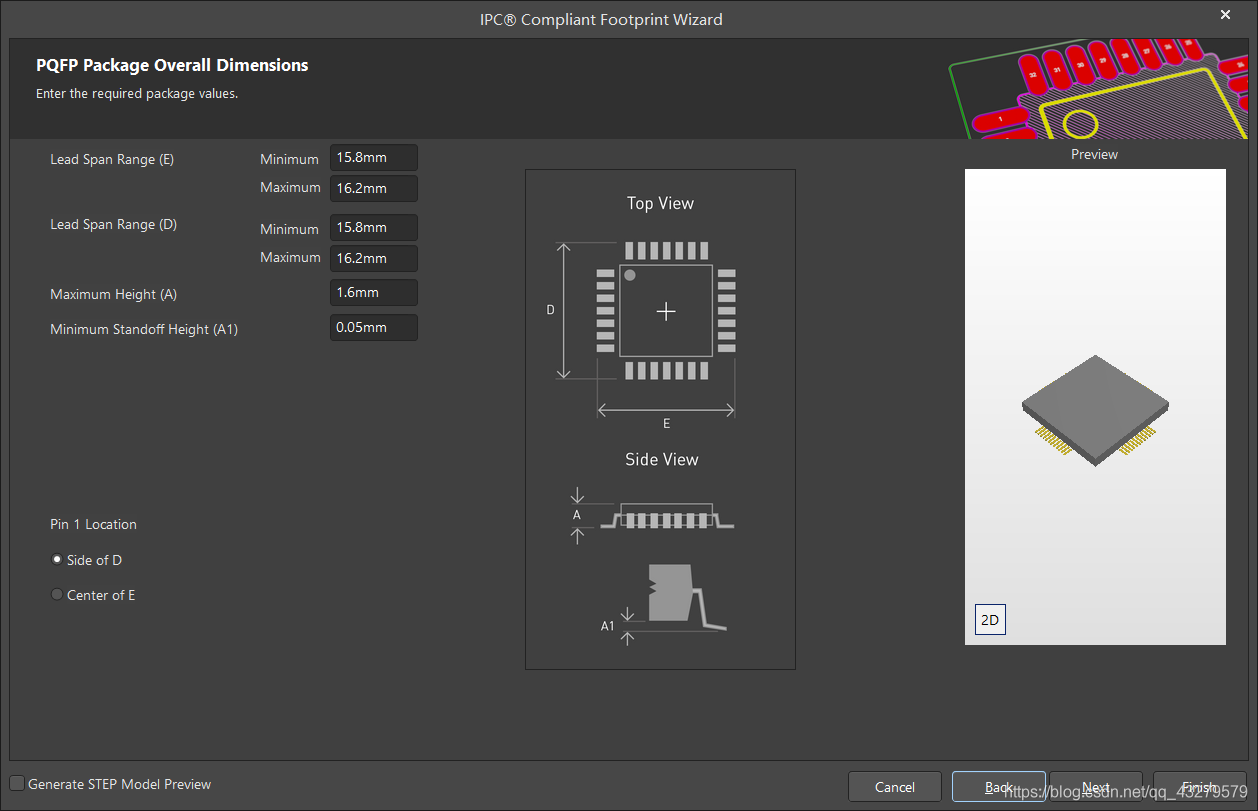

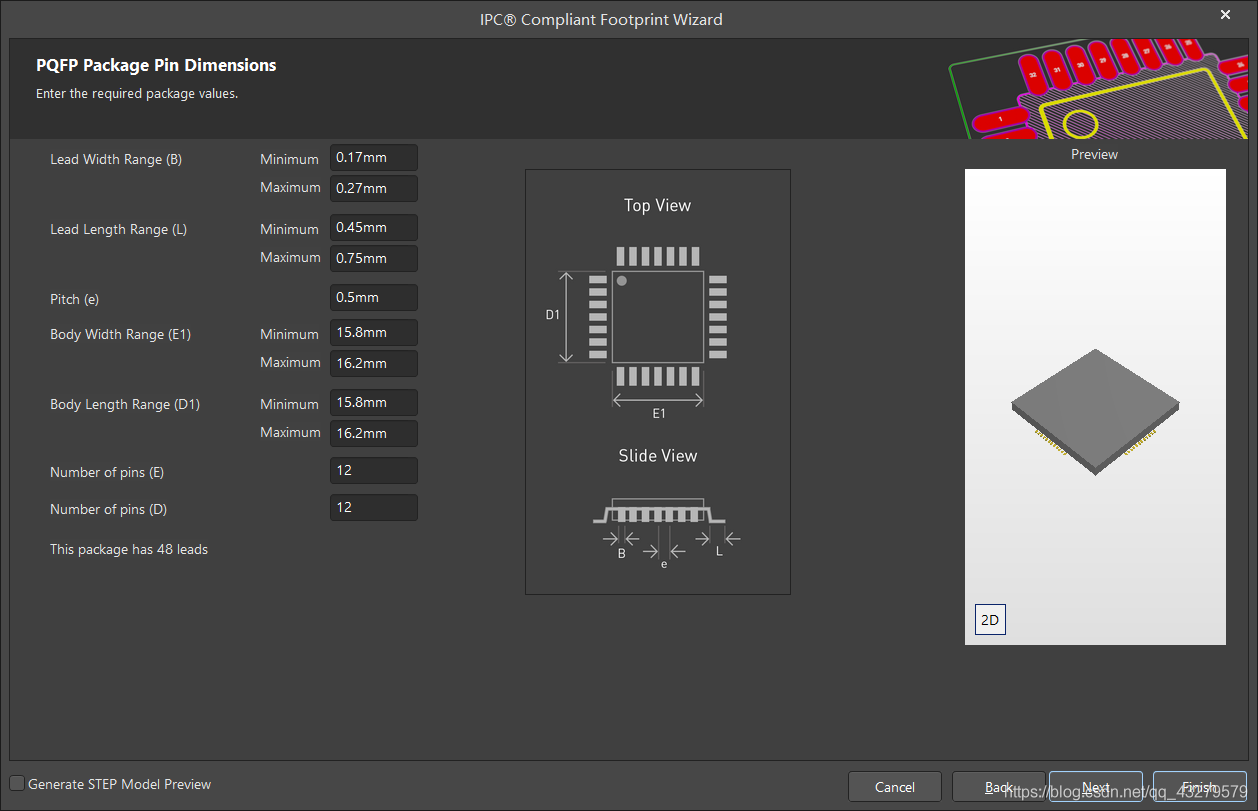

對照檔案，填寫封裝引數

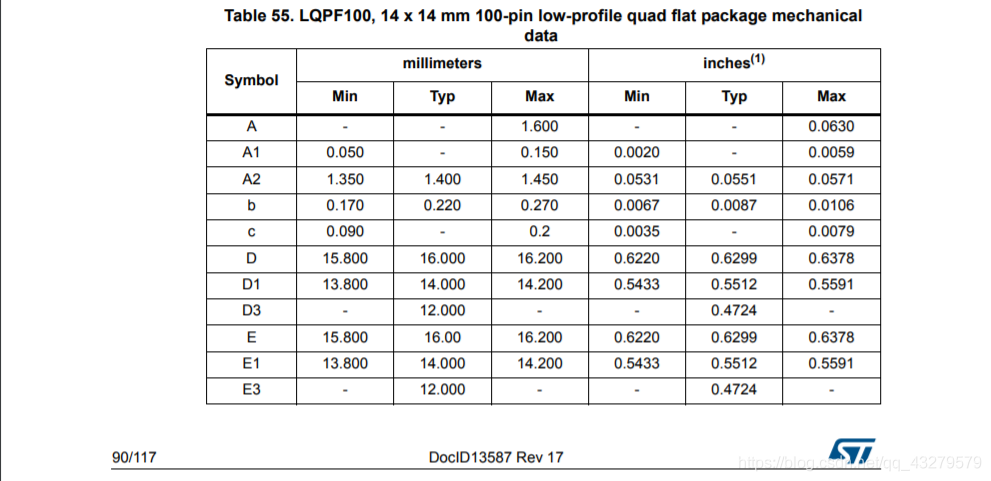

引數表
引數修改后

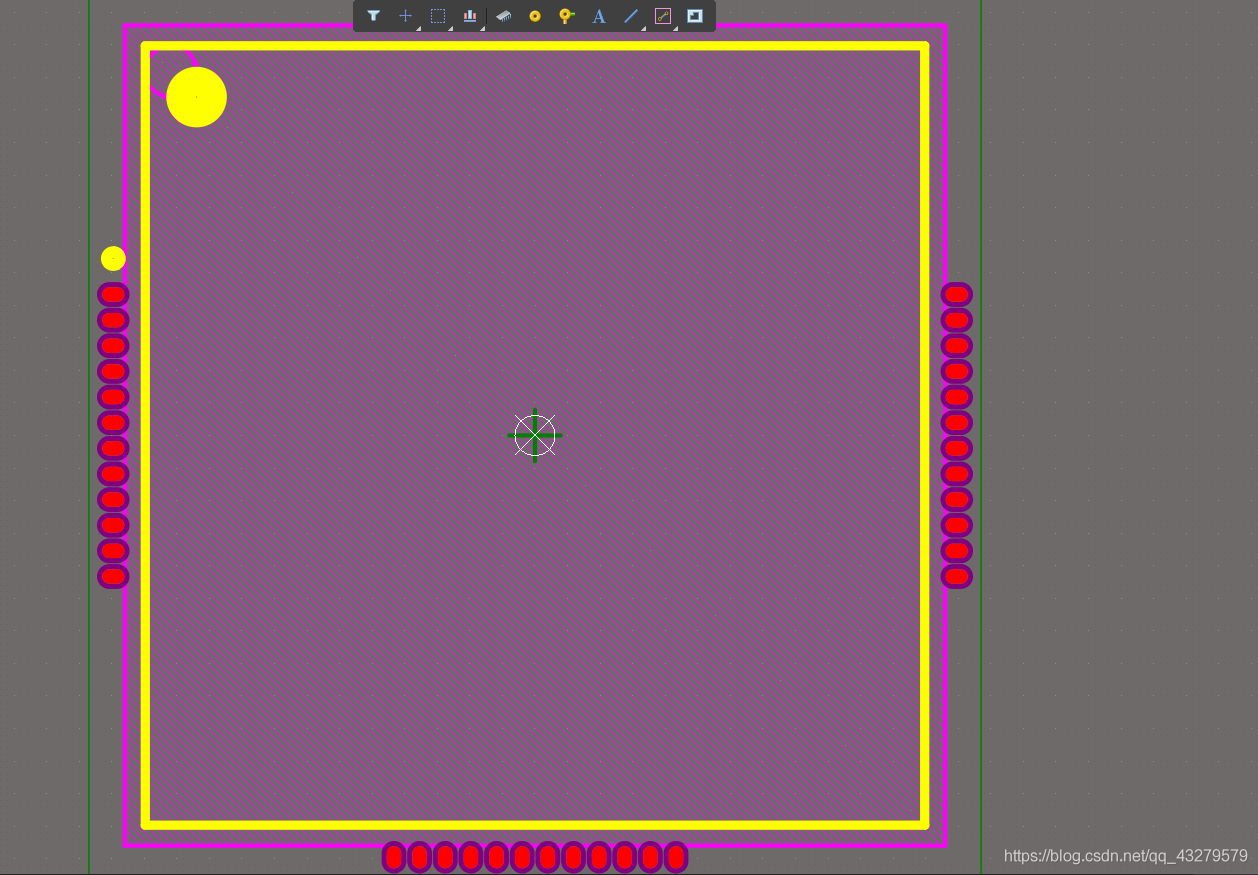

之后就一直Next，直到Finish，生成結果如下
芯片SCH封裝

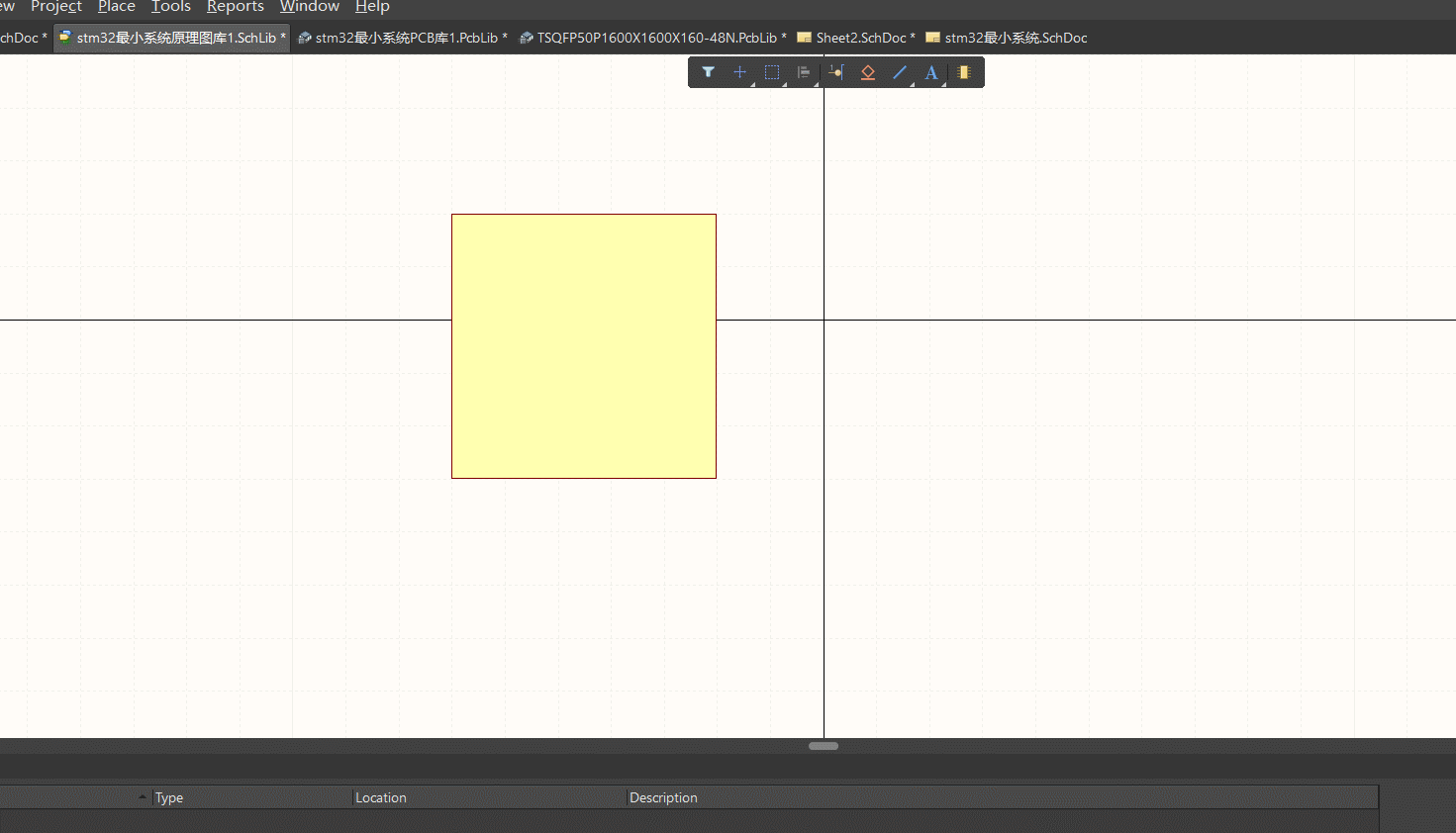

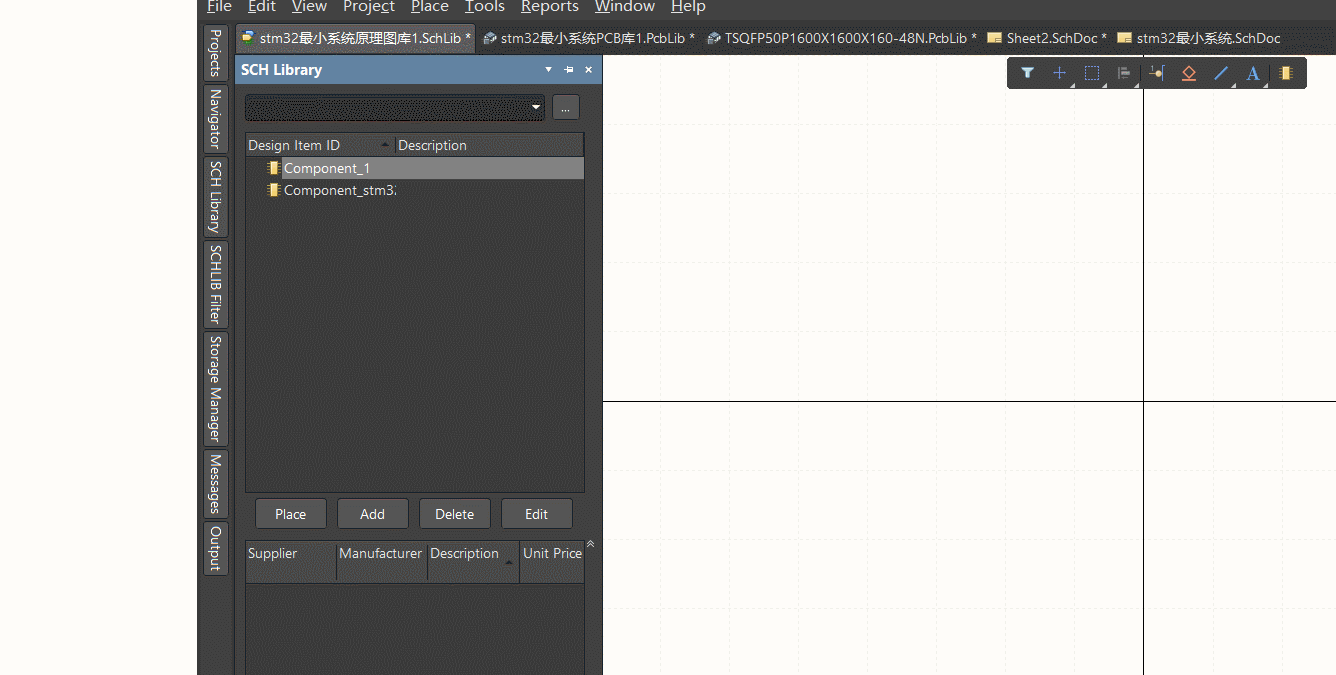

放置封裝的芯片

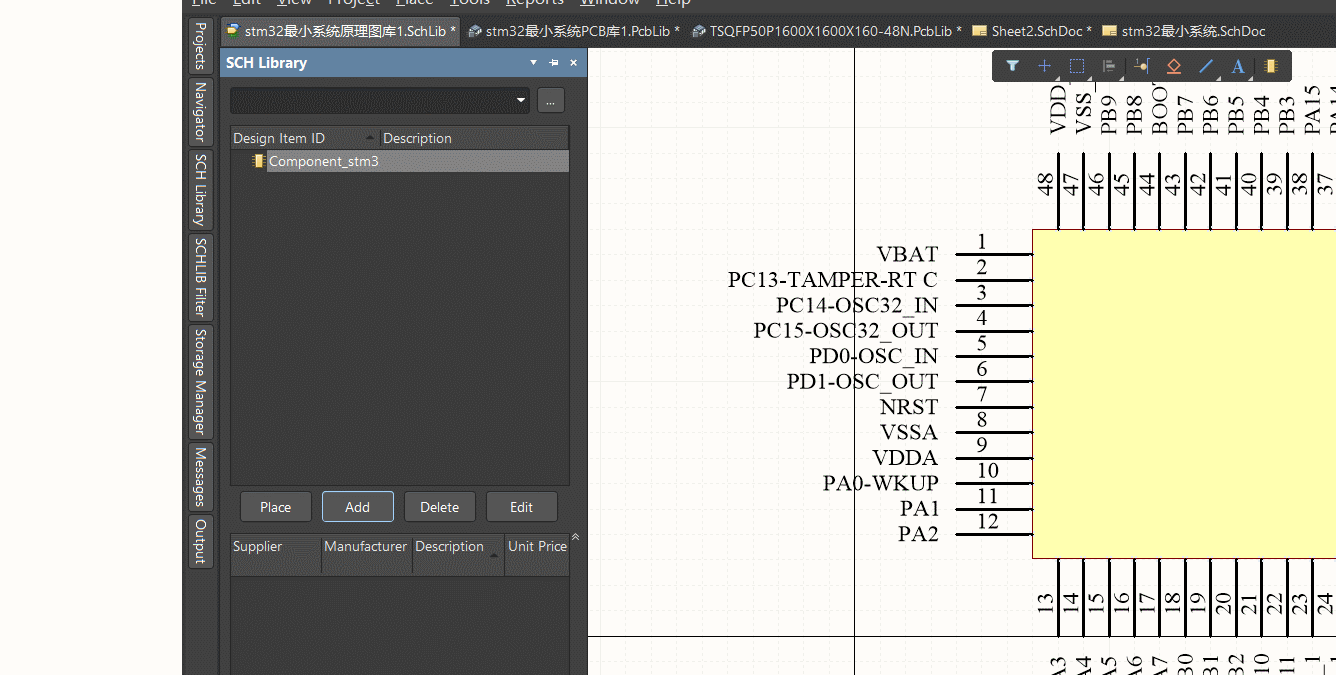

放置引腳

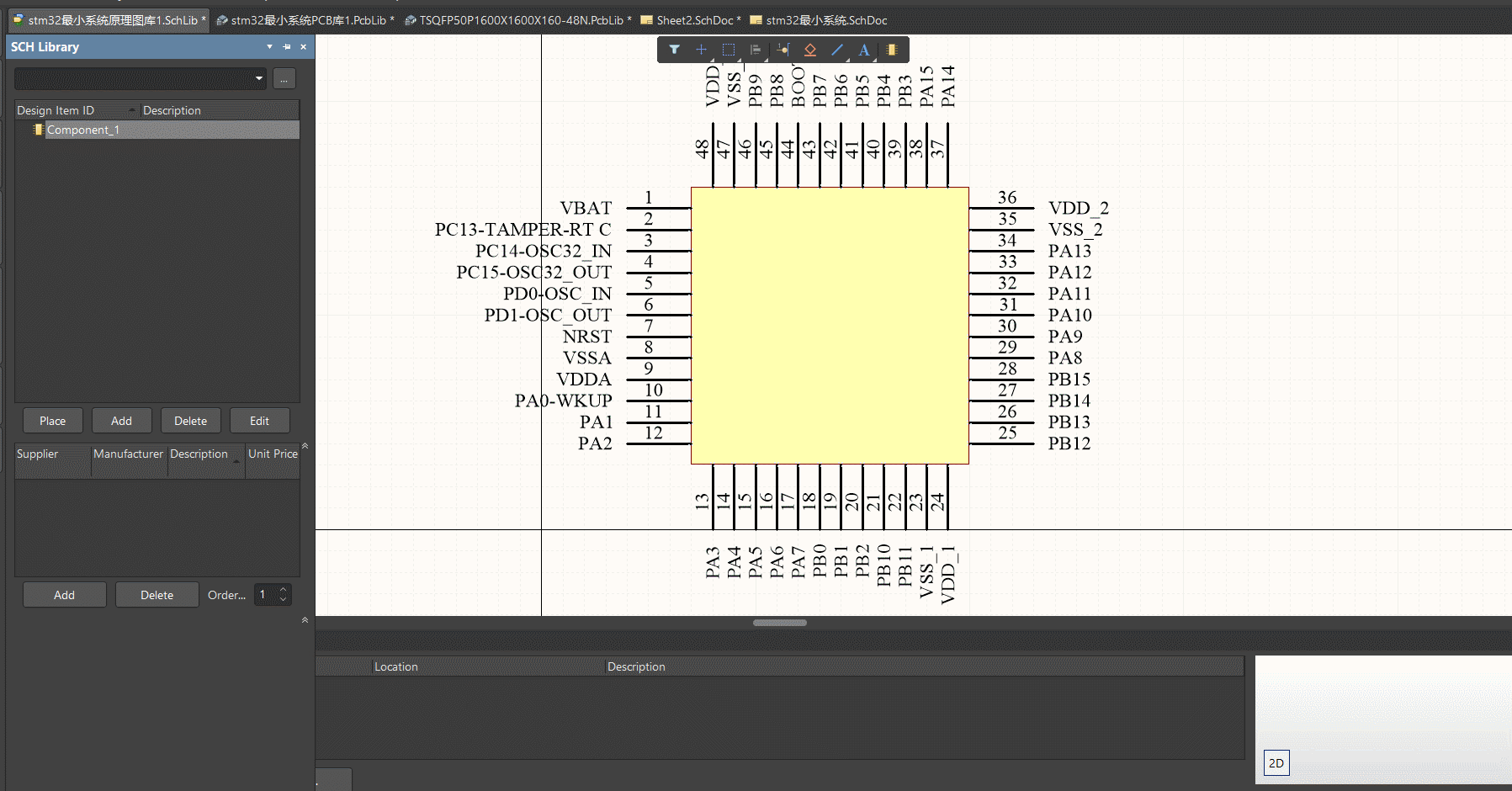

參照檔案，將芯片所有的引腳和引腳標識放置好

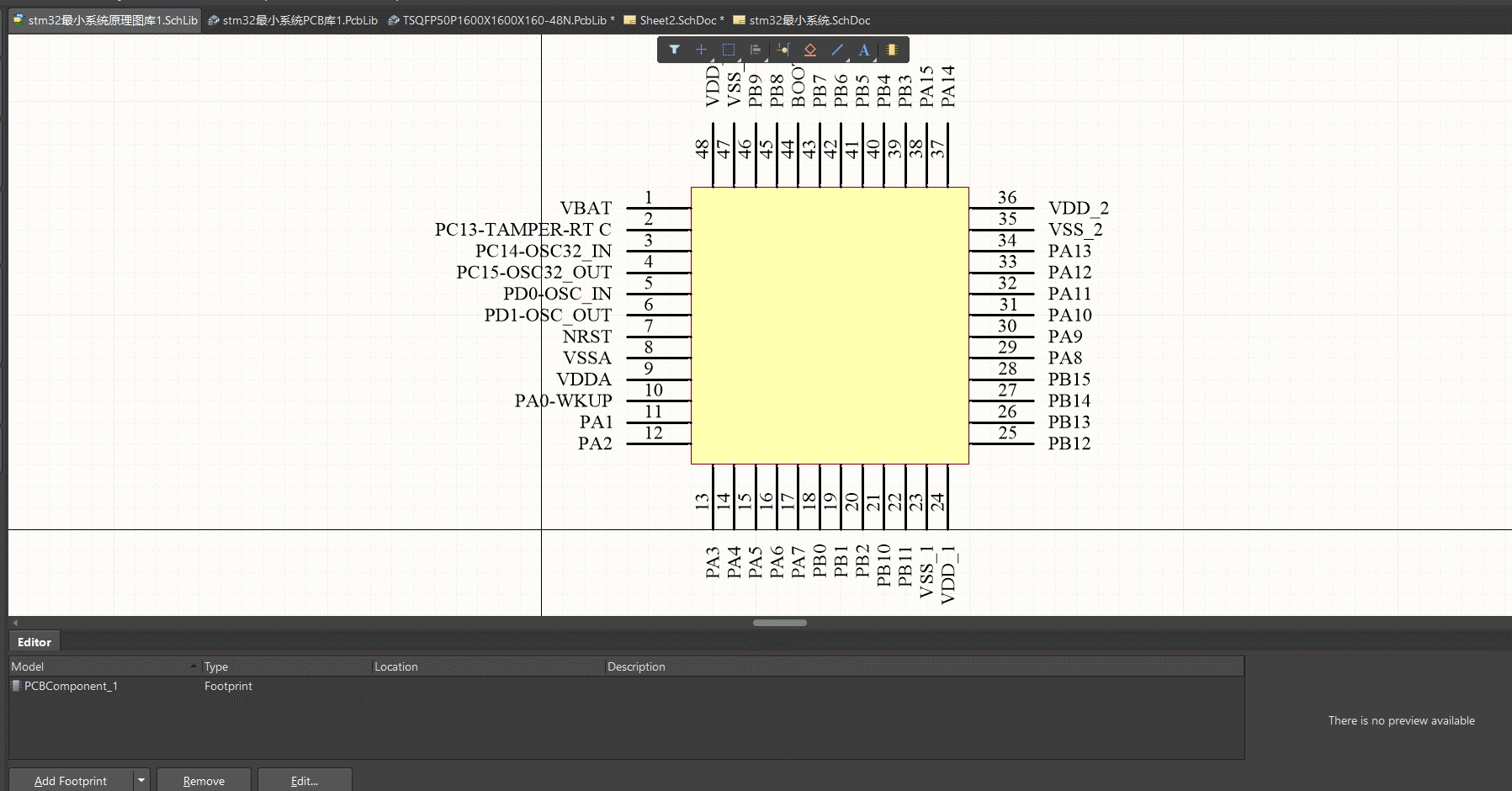

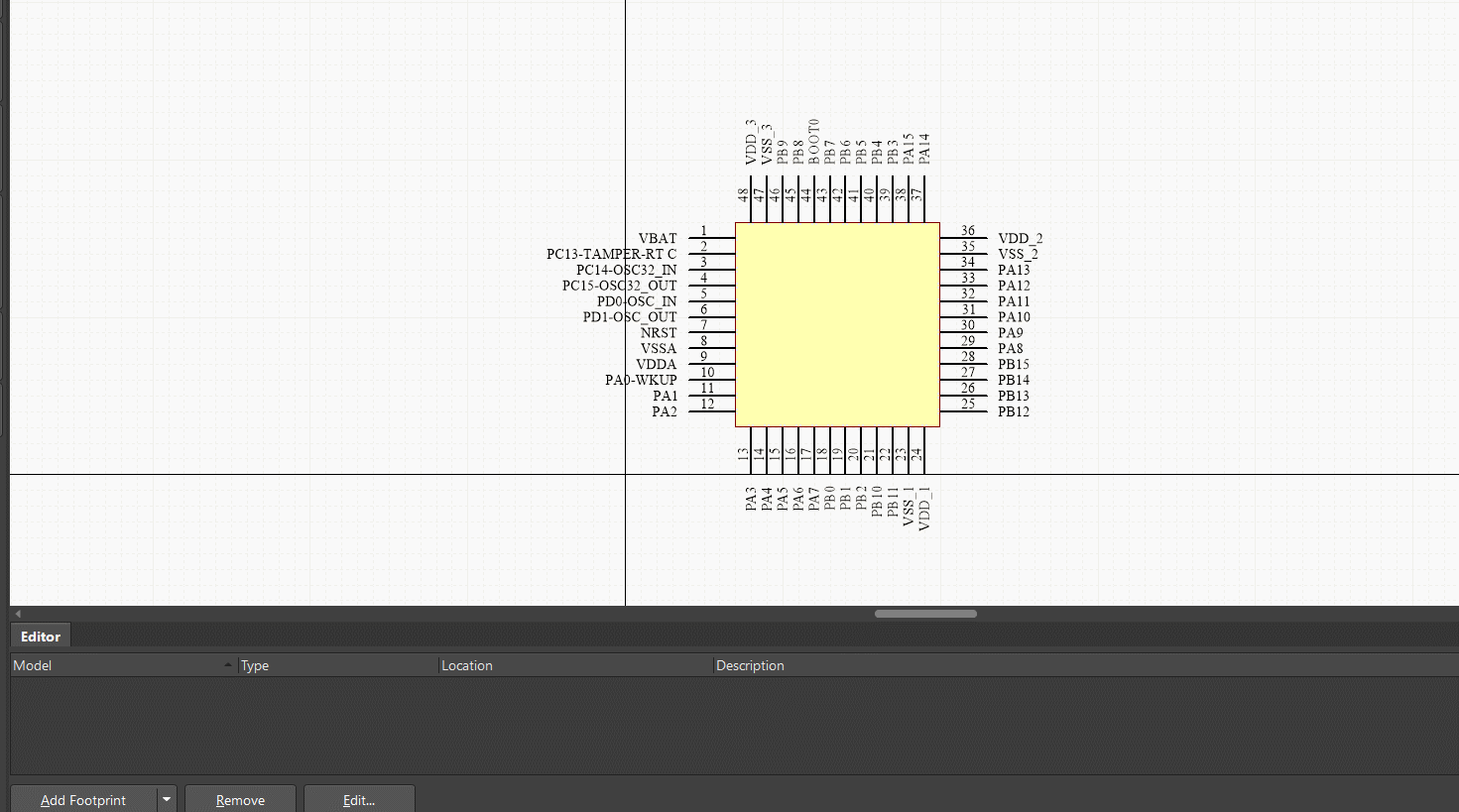

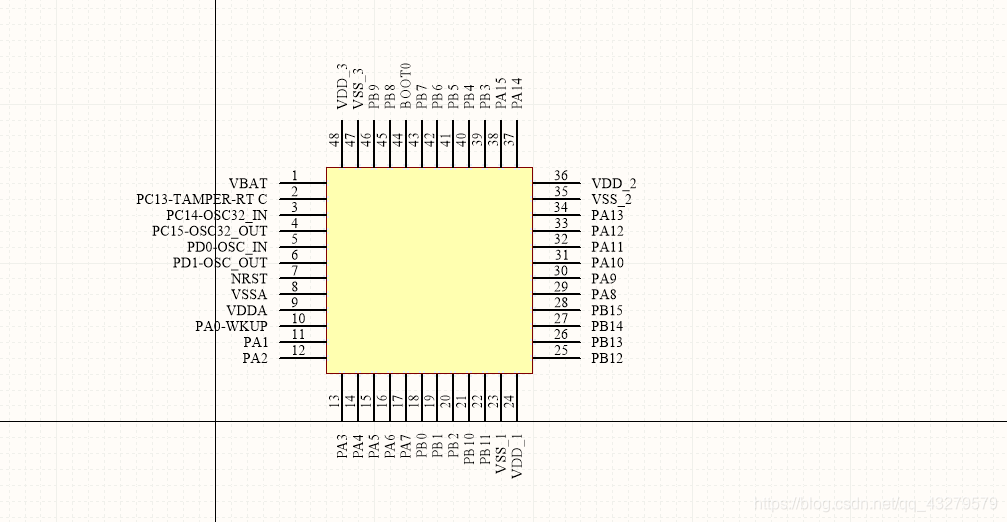

放置好后的效果
添加畫好PCB封裝
修改元件名稱（U？中的問號是中文的問號）
生成庫檔案（檢測錯誤，如果SCH中的引腳標識在PCB中沒有相應的引腳就會報錯）
自定義元器件的封裝

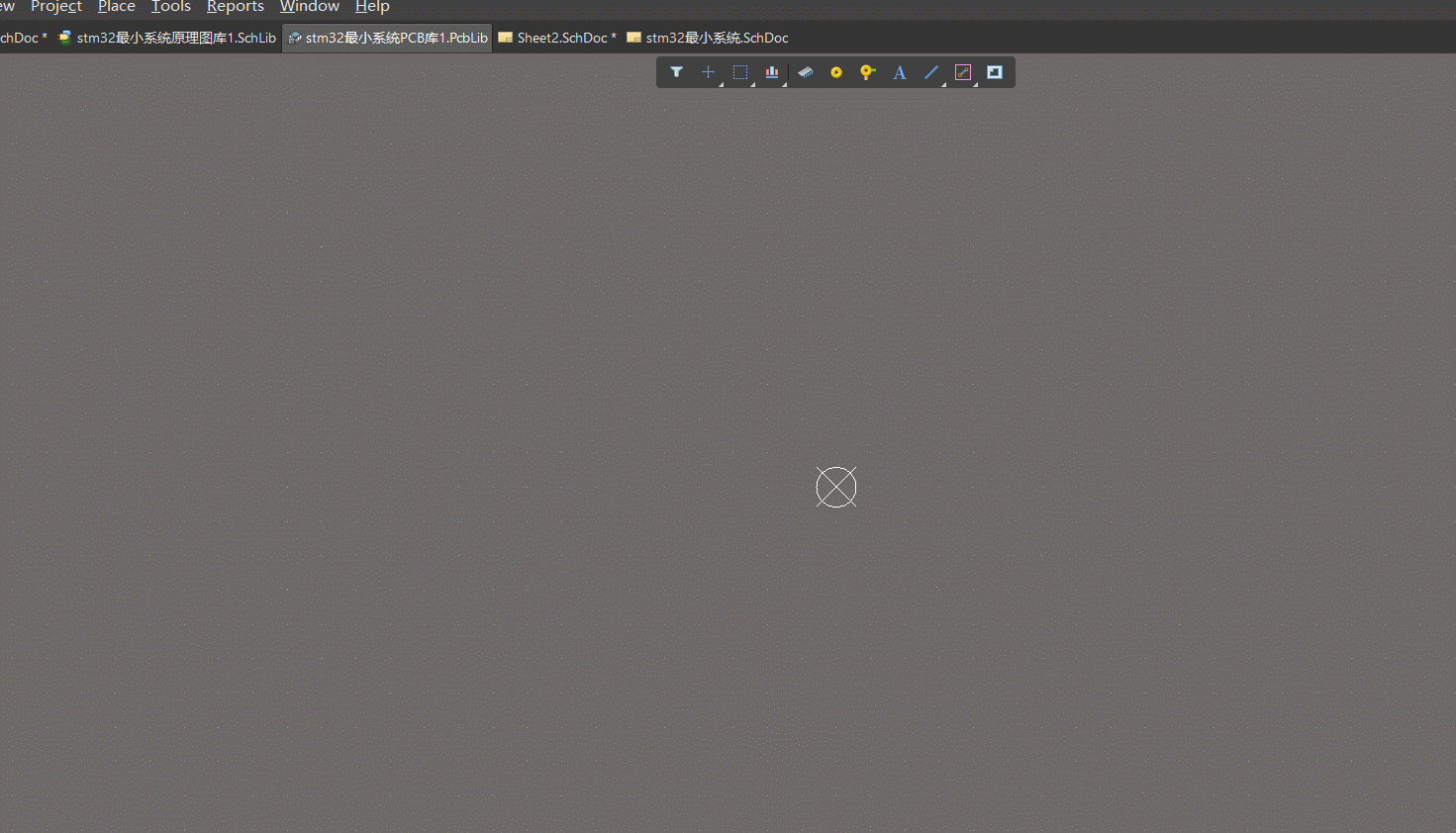

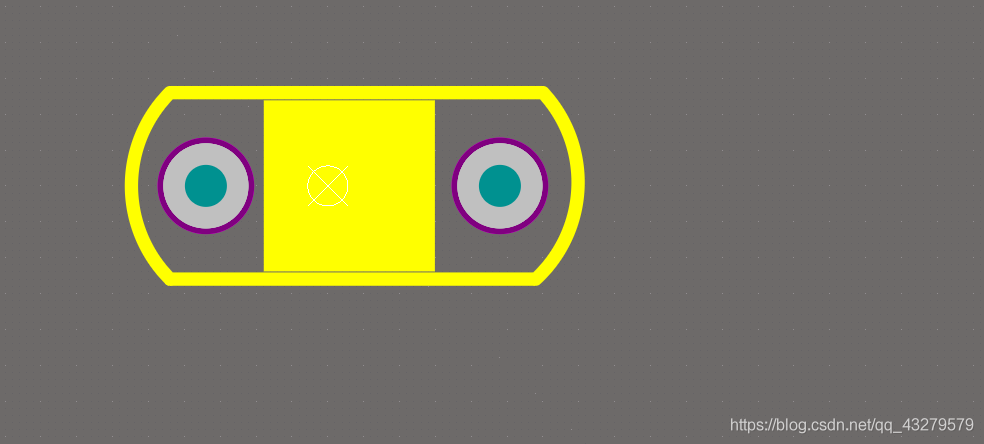

PCB封裝
創建元件
放置走線（其中，TOP Overlay表示絲印層）

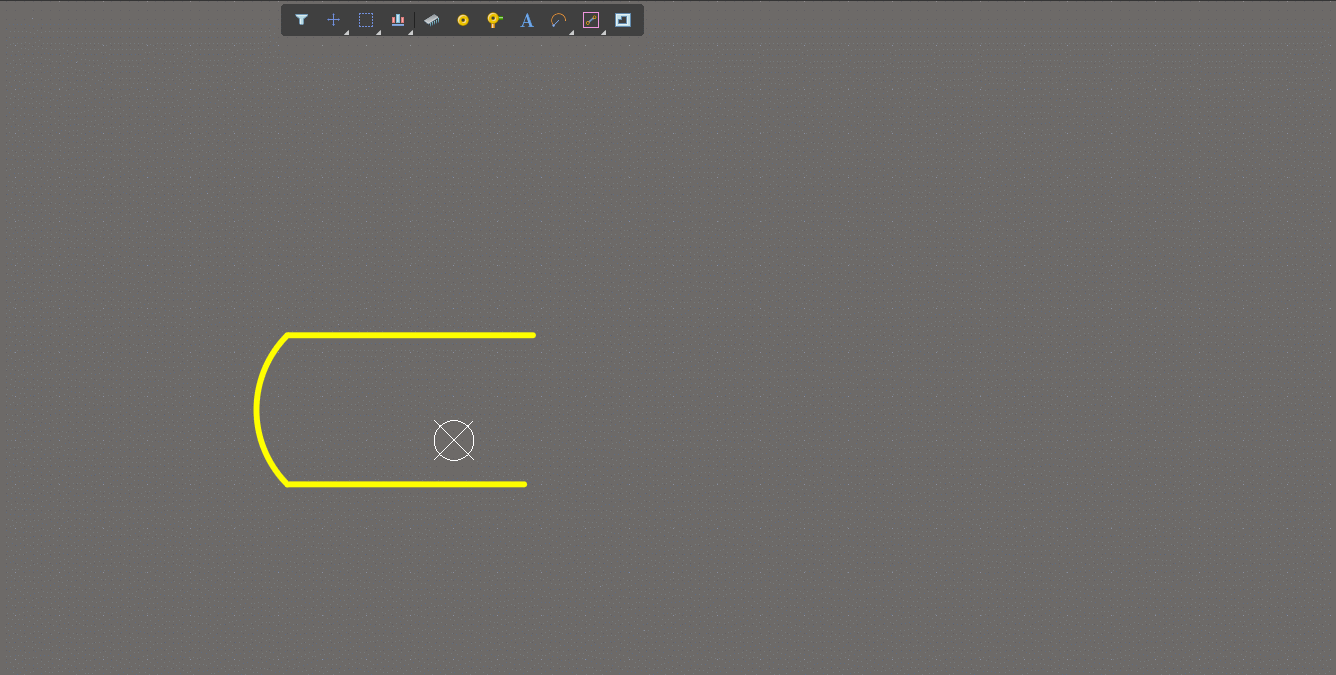

放置圓弧
放置填充（方法跟上面類似，只是將圓弧改成了填充）
放置焊盤
完整的效果

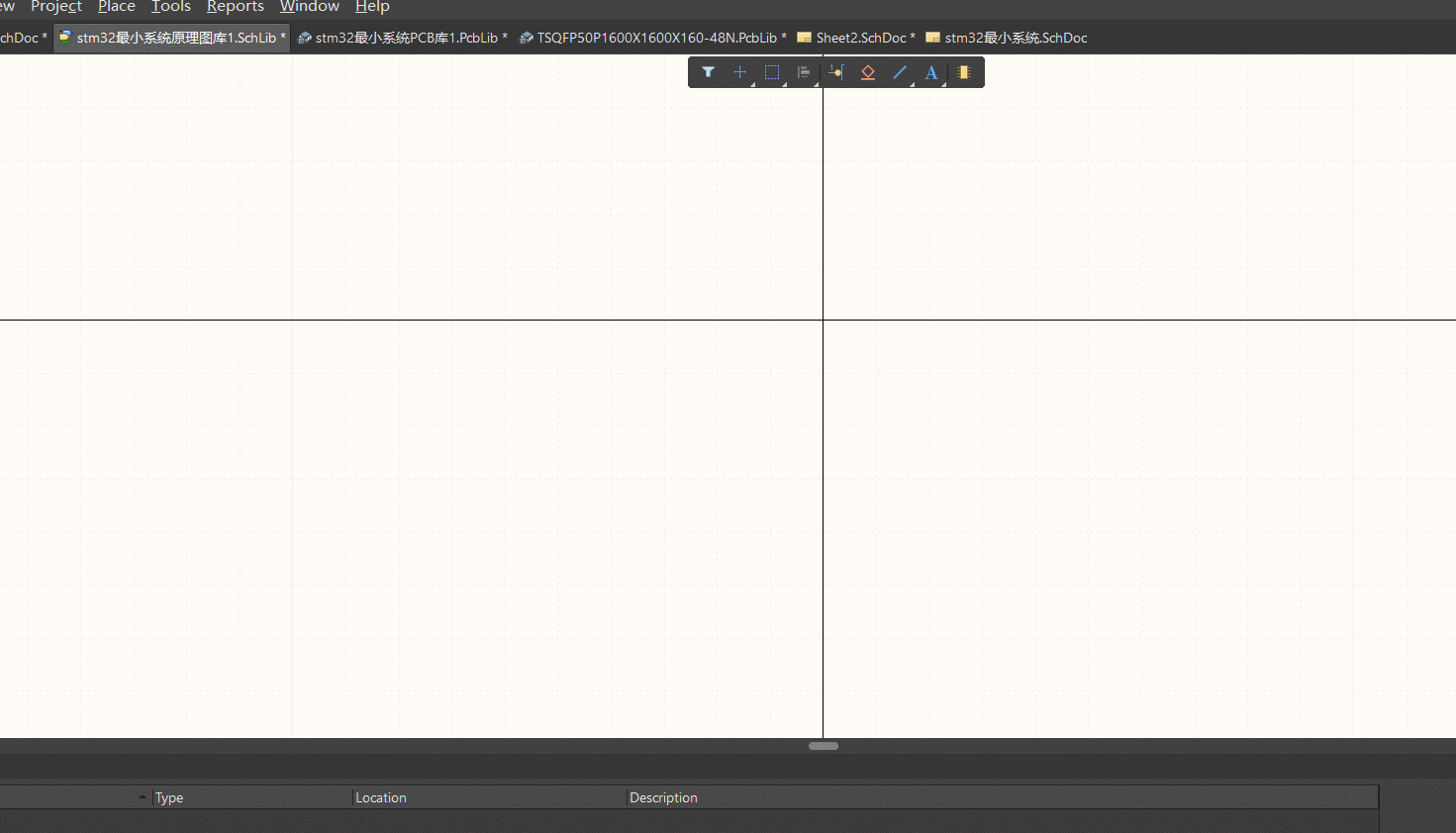

SCH的封裝
創建一個新的元件
放置線條
后面添加畫好PCB封裝，修改元件名稱，生成庫檔案方法與上面一樣，
其他相關的元件
a、雙排排針（6*2）
說明：其他雙排排針類似

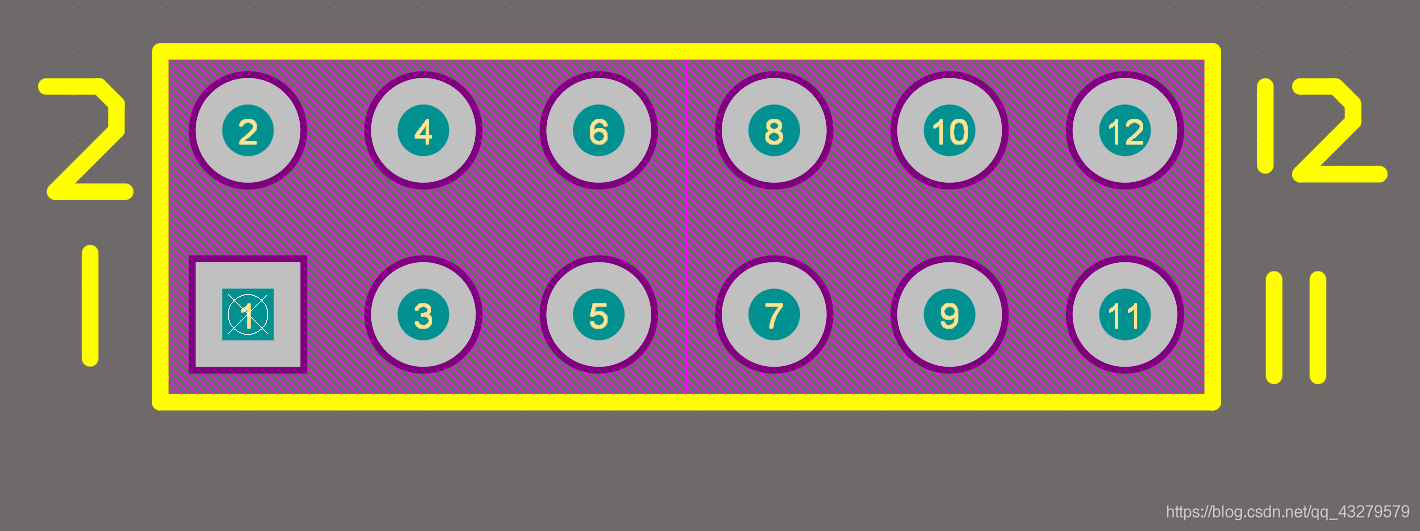

PCB封裝效果

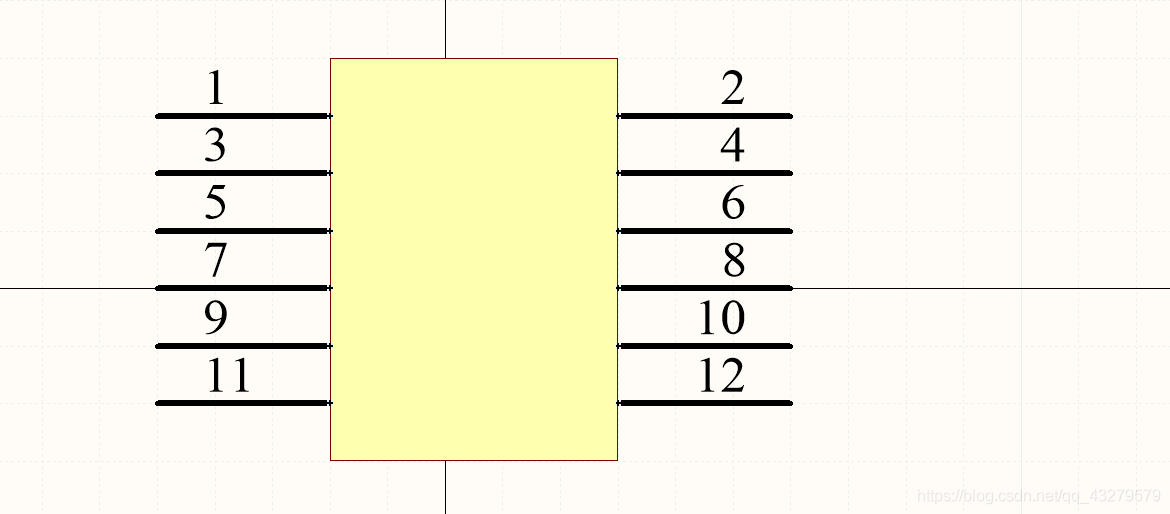

SCH封裝效果
b、USB

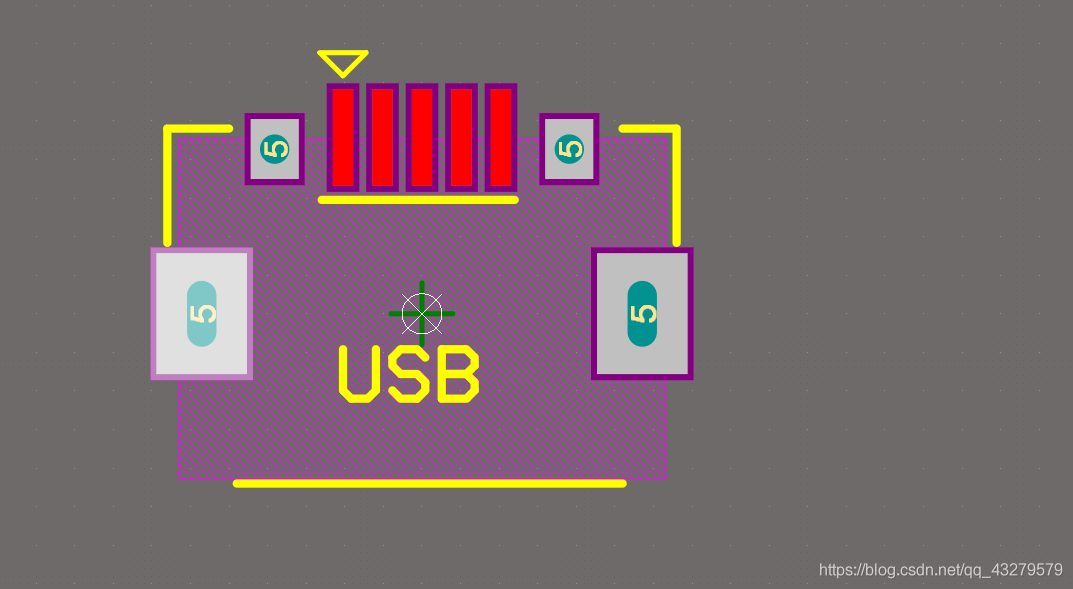

PCB封裝效果

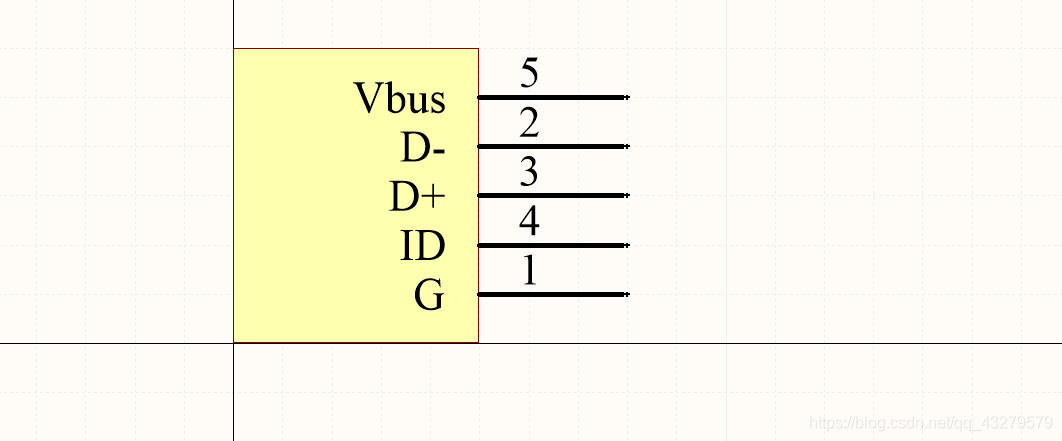

SCH封裝效果
c、AM1107

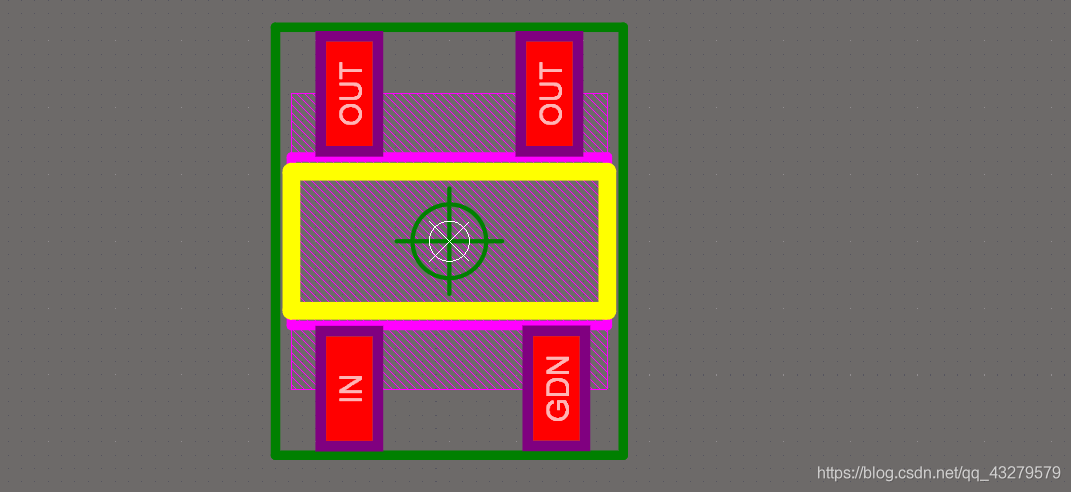

PCB封裝

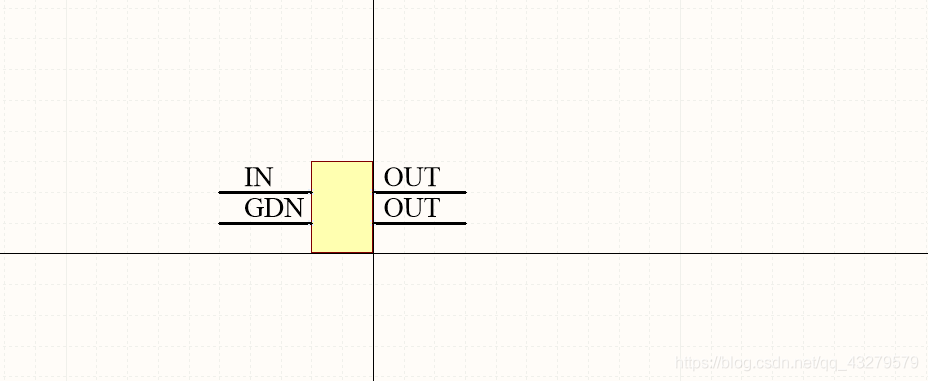

SCH封裝
3. 繪制stm32最小系統元件庫
繪制方法跟使用現成的元件庫一樣，此處的圖可能存在一些不準確的地方

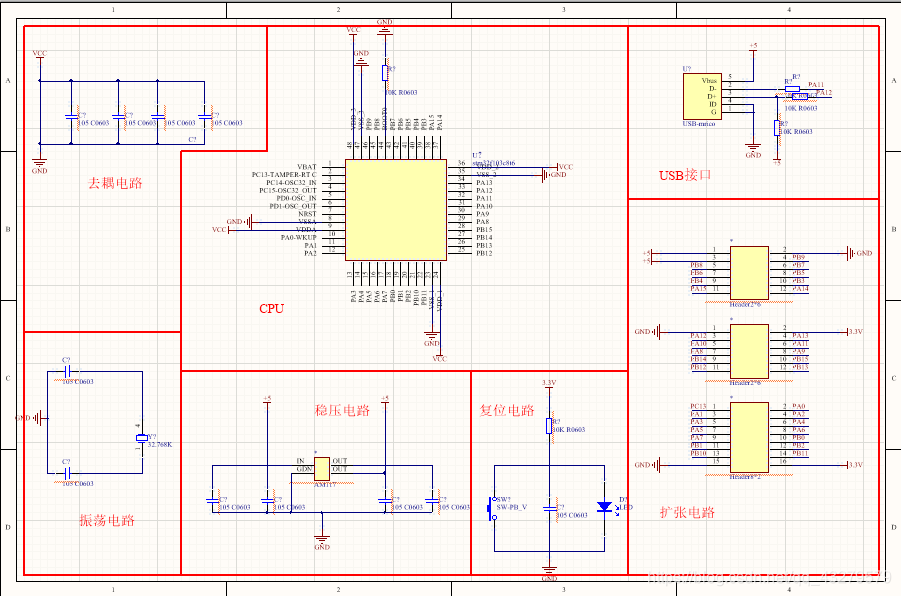

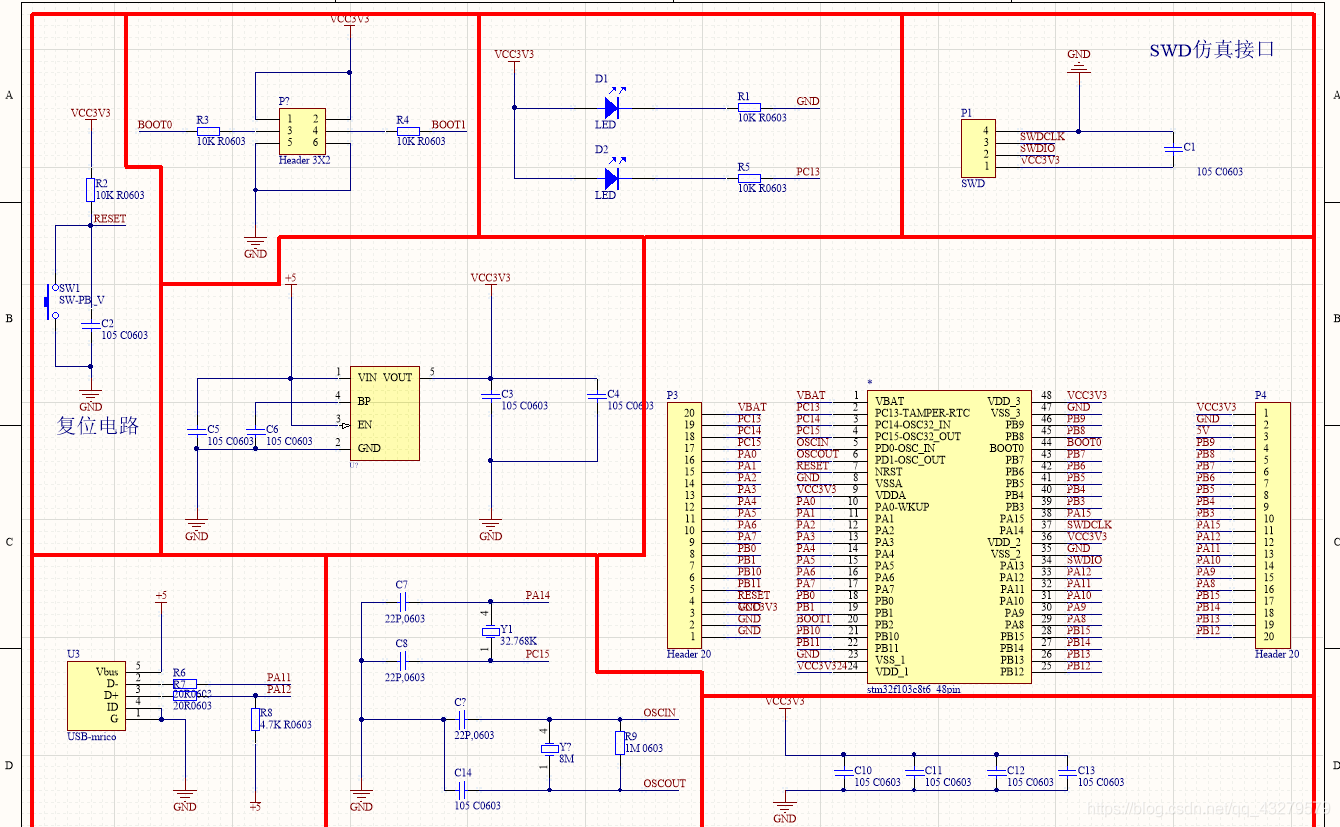

繪制結果
四、總結
通過是否采用現成的元件庫的兩種形式，來繪制stm32最小系統原理圖，兩種方式各有各自的優點，采用現成的元件庫，可以很快就完成一個stm32最小系統的原理圖的繪制，但是，這種方式讓人學習到的東西會比較少，而且也不能夠更好的理解它，然而，采用自定義的元件庫，就彌補了采用現成元件庫的缺點，不過，這種方式會比較復雜，所需要的時間會比較久，整個程序，遇到的問題也是存在的，那就是當定義了多個SCH封裝的時候，在添加PCB封裝的時候，找不到對應的PCB的封裝，原因是沒有對PCB封裝進行保存，保存后就可以解決這個問題了，在PCB封裝的圖上，自己還不是很清楚，為什么圖要這樣畫，只能仿照別人的圖，
五、參考資料
- Altium Designer繪制STM32最小系統原理圖
- https://www.bilibili.com/video/BV17E411x7dR?p=2
