基帶單元（BBU)與無線單元(RRU)之間的高速鏈路-CPRI介面
無線運營商面臨的競爭壓力之一就是如何降低基站不斷上漲的成本；為用戶提供更大的帶寬和更好的服務質量，目前世界各地運營商都在把同軸電纜做傳輸的基站進行徹底改造，笨重、昂貴、耗電量大的銅線電纜正在被拆除，取而代之的是大容量、長距離的光纖，

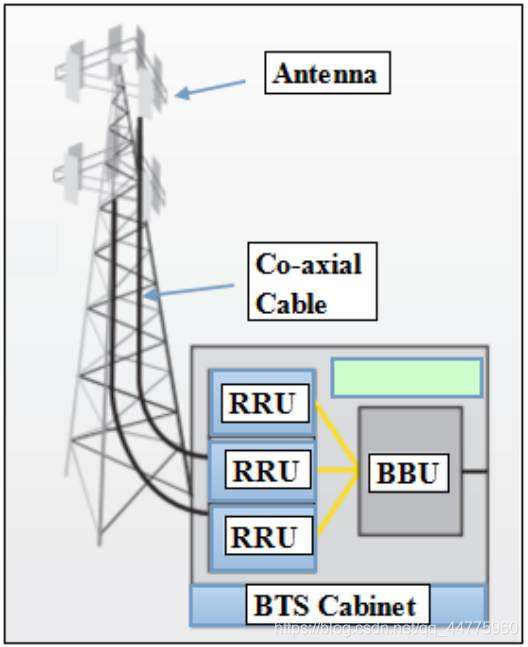

1.傳統基站結構
傳統基站結構中無線單元（RU）和基帶單元(BBU)設定在同一機柜中；我們需要從塔基(BTS))到安裝天線塔頂使用長距離的同軸（銅）電纜連接；這種基礎設施要求相當嚴格，運營商必須建設一個專用機房、供電系統和電池備份(UPS) 及空調設施，為確保基站能夠正常運行，同軸銅纜受到限制，這是由于其固有的功耗放大器，冷卻和電池備份原因，
這些使得無線基站成本變得很高；為滿足預期的移動用戶需求，需要建立和維護越來越多的無線基站；雖然目前傳統基站能夠作業，但它們不能滿足未來移動用戶的需要，而且未來成本也不會降低，
傳統基站架構這些缺點導致現在轉向光纖設施，光纖連接為基站系統提供了更廣的可擴展性，有助于保證覆寫范圍和帶寬增加，以及在未來成本效率的控制，

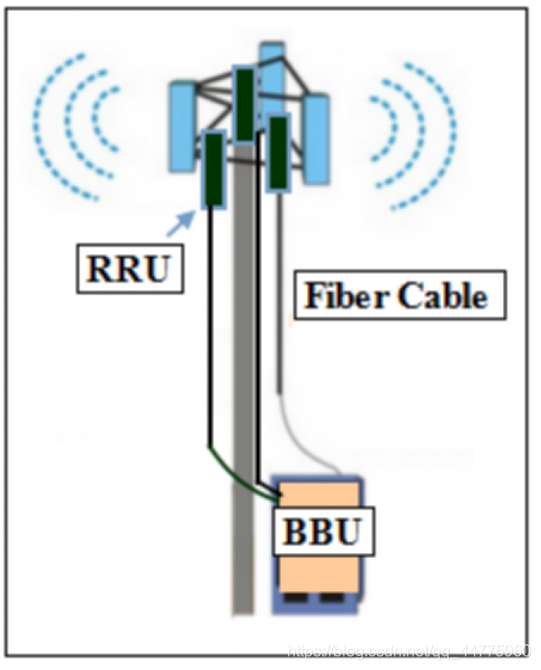

2.現代基站結構
基帶單元((BBU)和遠程無線單元((RRU)之間通過光纖連接的通信協議是公共無線介面(CPRI)， CPRI于2003年由愛立信、諾基亞西門子、阿爾卡特朗訊、NEC和華為技術等基站供應商建立，目的是定義一個公開可用的規范，標準化基站設備(基帶單元和遠程無線電單元)之間的協議介面；
3.CPRI(通用公共無線介面)特點
· 有效的網路部署;
· 盡快上市的差異化產品；
. CPRI提供高速鏈路，更高的帶寬，多個RRU可以連接到同一個BBU；
· C-RAN (集中式無線接入網路)成為現實;它使用公共BBU可放置在遠離無線單元(RRU)的地方，多個無線單元(RRU)可以與同一個BBU連接，
4.線性位元率
為了實作所需的靈活性和成本效率，CPRI定義了幾種不同線路位元率，用戶可從以下串列中選擇:
CPRI line bit rate option 1: 614.4 Mbit/s
CPRI line bit rate option 2: 1228.8 Mbit/s
CPRI line bit rate option 3: 2457.6 Mbit/s
CPRI line bit rate option 4: 3072.0 Mbit/s,
CPRI line bit rate option 5: 4915.2 Mbit/s
CPRI line bit rate option 6: 6144.0 Mbit/s
CPRI line bit rate option 7: 9830.4 Mbit/s
CPRI line bit rate option 7A: 8110.08 Mbit/s
CPRI line bit rate option 8: 10137.6 Mbit/s
CPRI line bit rate option 9: 12165.12 Mbit/s
以上是強制性標準，使用中每個BBU和RRU 至少支持或參考一個上述CPRI線位元率，
5.CPRI硬體

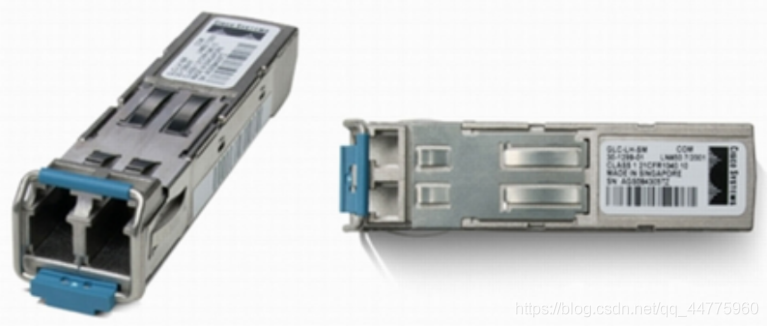

CPRI的資料通信是使用小型可插拔(SFP)收發器完成，
例如: Flyin Optronics’6.25 G CPRI/OBSAI SFP 收發器FPP-xx7-xxx(D)設計用于在單模光纖和多模光纖上傳輸和接收光資料，應用于CPRI和OBSAI等串行資料通信，多速率高達6.25 Gbps，傳輸距離300米至80公里；
CPRI標準為當今無線網路設備制造商提供了一個標準化的內部數字串行介面，它提供了簡單性和靈活性，更重要的是它有助于降低基站基礎設施的成本，
原文來自：http://www.techplayon.com/cpri-a-high-speed-link/
