一、官網下載Tomcat 的原始碼匯入IDEA
1、地址：http://tomcat.apache.org/ 左側 Download Tomcat 7，在網頁最下面下載Tomcat原始碼；
2、下載完成后打開 , 選擇File->Open->選擇tomcat的原始碼目錄（我下載的是apache-tomcat-7.0.106）；
3、① 在專案配置中設定JDK和原始碼目錄：File->Project Structure->project->project SDK

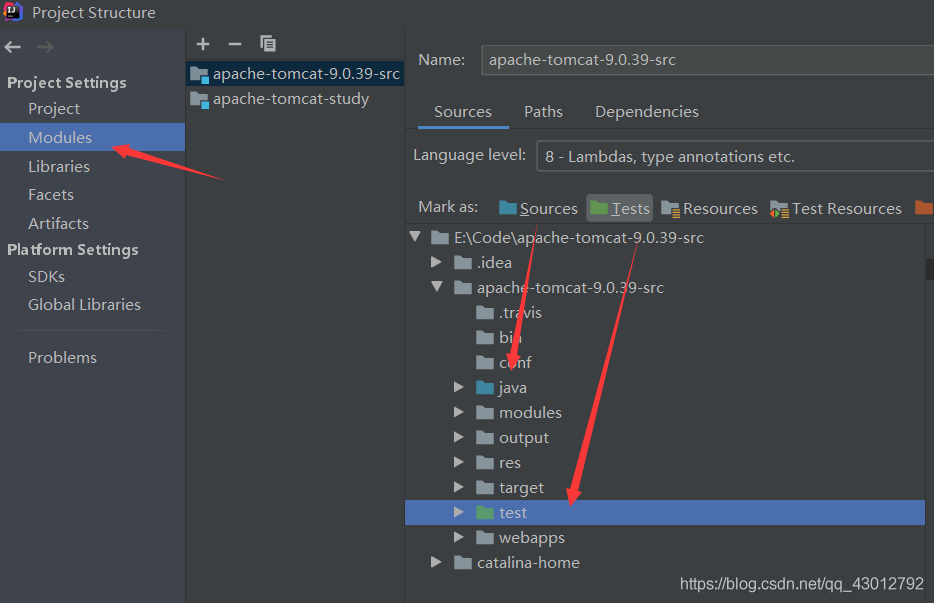

②設定 java包設定為Tomcat專案的Sources檔案：File->Project Structure->Modules
二、Tomcat啟動重要檔案
startup原始碼分析
我覺得要研究一個技術的原始碼要從它是怎么啟動運行的開始，特別是很復雜的原始碼，所有我就從Tomcat的啟動開始，

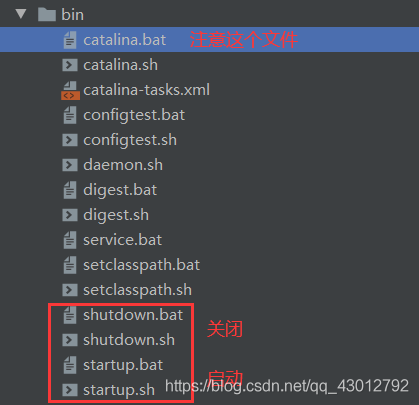

在Tomcat的bin目錄下有兩個啟動Tomcat的檔案，一個是startup.bat，它用于windows環境下啟動Tomcat；另一個是startup.sh，它用于Linux環境下Tomcat的啟動，大概看了下這兩個檔案中的實作思路差不多一樣的，我就看了startup.bat（windows啟動檔案）

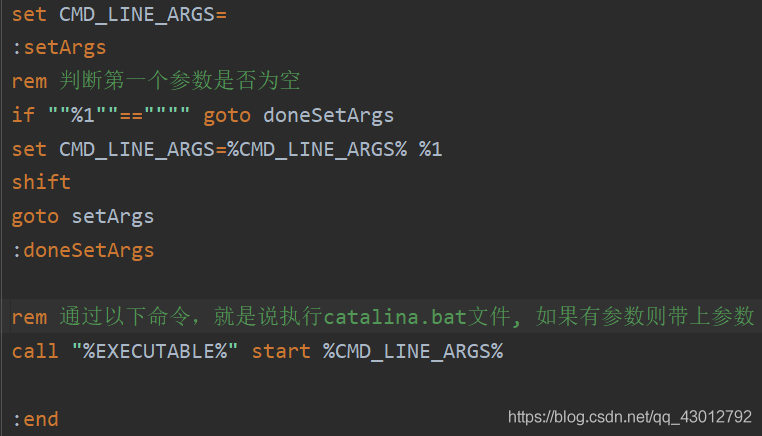

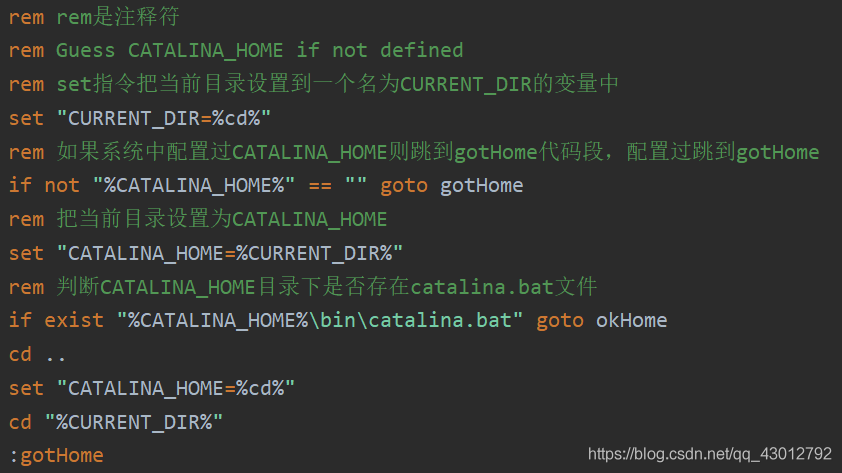

以下是startup.bat檔案，我加了一些注解：
通過以上閱讀可以得到一個結論： startup.bat檔案實際上就做了一件事情 -> 啟動catalina.bat
這樣我也明白了，為什么在此之前我在windows下配置了catalina.bat就可以使用catalina run 啟動Tomcat了，所以未必一定要通過startup.bat來啟動Tomcat，用catalina.bat start也是可以的，
catalina.bat原始碼分析
既然在 startup.bat有關聯到 catalina.bat ，那么就肯定要看看這個檔案是干嘛的了，
由于注解比代碼多，我就梳理一下大概的執行邏輯

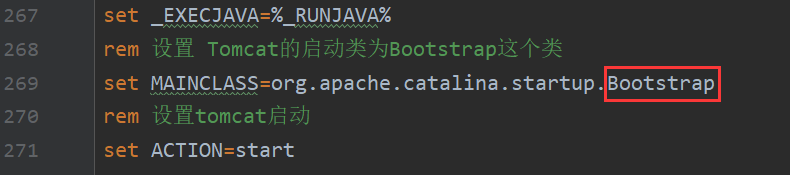

首先會直接跳到mainEntry代碼段 -> 在確定CATALINA_HOME下有catalina.bat后再把CATALINA_HOME賦給變數CATALINA_BASE -> 之后再去獲得CLASSPATH（就是我們配置的環境變數）-> 系統拿到classpath路徑后把它和CATALINA_HOME拼接在一起，最終定位到一個叫bootstrap.jar的檔案；
然后到 doStart代碼塊（當然還有doDebug和doRun）并設定引數，最終跳轉到execCmd代碼段；
通過以上閱讀可以得到一個結論： catalina.bat最終執行了Bootstrap類中的main方法，
讀完catalina.bat會發現，我們可以通過設定不同的引數讓Tomcat以不同的方式運行，比如說：在IDEA中可以選擇debug等模式啟動Tomcat的，也可以為其配置引數，在catalina.bat中我們可以看到了啟動Tomcat背后的運作流程，
//public final class Bootstrap Bootstrap類的main方法
public static void main(String args[]) {
synchronized (daemonLock) {
if (daemon == null) {
// Don't set daemon until init() has completed
Bootstrap bootstrap = new Bootstrap();
try {
bootstrap.init(); //注意這個init()方法
} catch (Throwable t) {
handleThrowable(t);
t.printStackTrace();
return;
}
daemon = bootstrap;
} else {
// When running as a service the call to stop will be on a new
// thread so make sure the correct class loader is used to
// prevent a range of class not found exceptions.
Thread.currentThread().setContextClassLoader(daemon.catalinaLoader);
}
}
剛剛說了，既然啟動是靠Bootstrap的main()方法，那么不妨這么設定一下來運行專案：

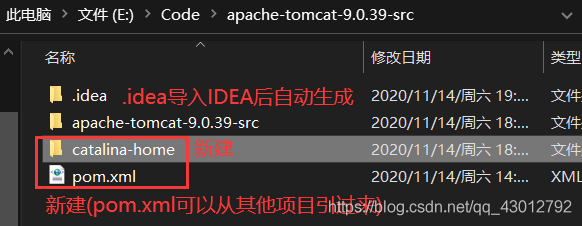

首先：新建 catalina-home和像下圖一樣新建第一個pom.xml檔案，并在apache-tomcat-9.0.39-src檔案里新建第二個pom.xml(這兩個pom檔案可以在IDEA新建，也可以去其他專案中引入)
將apache-tomcat-9.0.39-src中的conf檔案復制到新建的catalina-home目錄之下，再將以下內容復制到apache-tomcat-9.0.39-src中的pom.xml中
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<groupId>org.apache.tomcat</groupId>
<artifactId>Tomcat9.0</artifactId>
<name>Tomcat9</name>
<version>9.0.20</version>
<build>
<finalName>Tomcat9</finalName>
<sourceDirectory>java</sourceDirectory>
<resources>
<resource>
<directory>java</directory>
</resource>
</resources>
<plugins>
<plugin>
<groupId>org.apache.maven.plugins</groupId>
<artifactId>maven-compiler-plugin</artifactId>
<version>2.3</version>
<configuration>
<encoding>UTF-8</encoding>
<source>1.8</source>
<target>1.8</target>
</configuration>
</plugin>
</plugins>
</build>
<dependencies>
<dependency>
<groupId>org.apache.ant</groupId>
<artifactId>ant</artifactId>
<version>1.10.9</version>
</dependency>
<dependency>
<groupId>org.apache.ant</groupId>
<artifactId>ant-apache-log4j</artifactId>
<version>1.9.5</version>
</dependency>
<dependency>
<groupId>org.apache.ant</groupId>
<artifactId>ant-commons-logging</artifactId>
<version>1.9.5</version>
</dependency>
<dependency>
<groupId>javax.xml.rpc</groupId>
<artifactId>javax.xml.rpc-api</artifactId>
<version>1.1</version>
</dependency>
<dependency>
<groupId>wsdl4j</groupId>
<artifactId>wsdl4j</artifactId>
<version>1.6.2</version>
</dependency>
<dependency>
<groupId>org.eclipse.jdt.core.compiler</groupId>
<artifactId>ecj</artifactId>
<version>4.6.1</version>
</dependency>
<dependency>
<groupId>junit</groupId>
<artifactId>junit</artifactId>
<version>4.12</version>
<scope>test</scope>
</dependency>
<dependency>
<groupId>org.easymock</groupId>
<artifactId>easymock</artifactId>
<version>4.0.2</version>
<scope>test</scope>
</dependency>
</dependencies>
</project>
再將以下內容復制到外層pom.xml中：
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/maven-v4_0_0.xsd">
<modelVersion>4.0.0</modelVersion>
<groupId>com.yang</groupId>
<artifactId>apache-tomcat-study</artifactId>
<name>Tomcat 9.0 Study</name>
<version>1.0</version>
<packaging>pom</packaging>
<!--表示外層專案包含內層專案-->
<modules>
<module>apache-tomcat-9.0.39-src</module>
</modules>
</project>

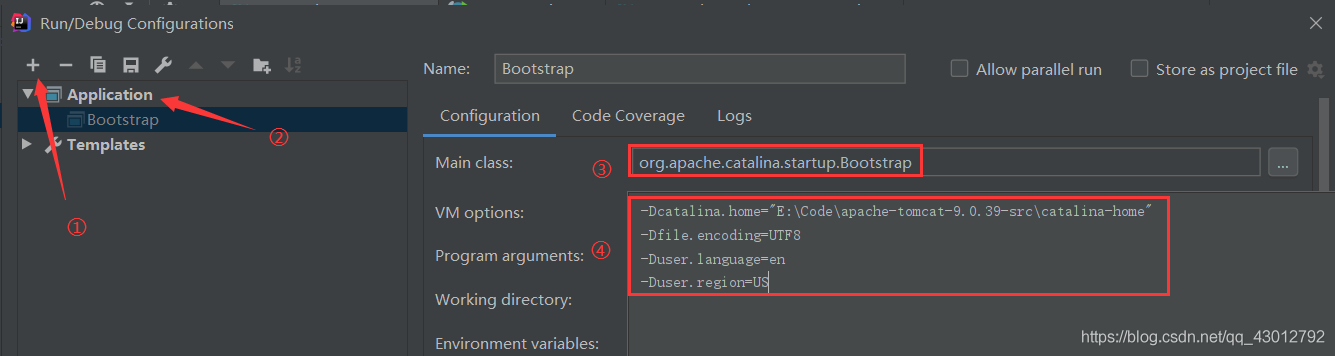

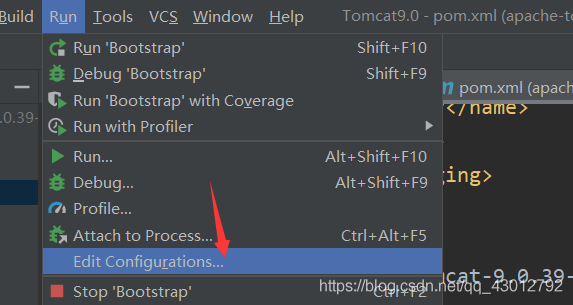

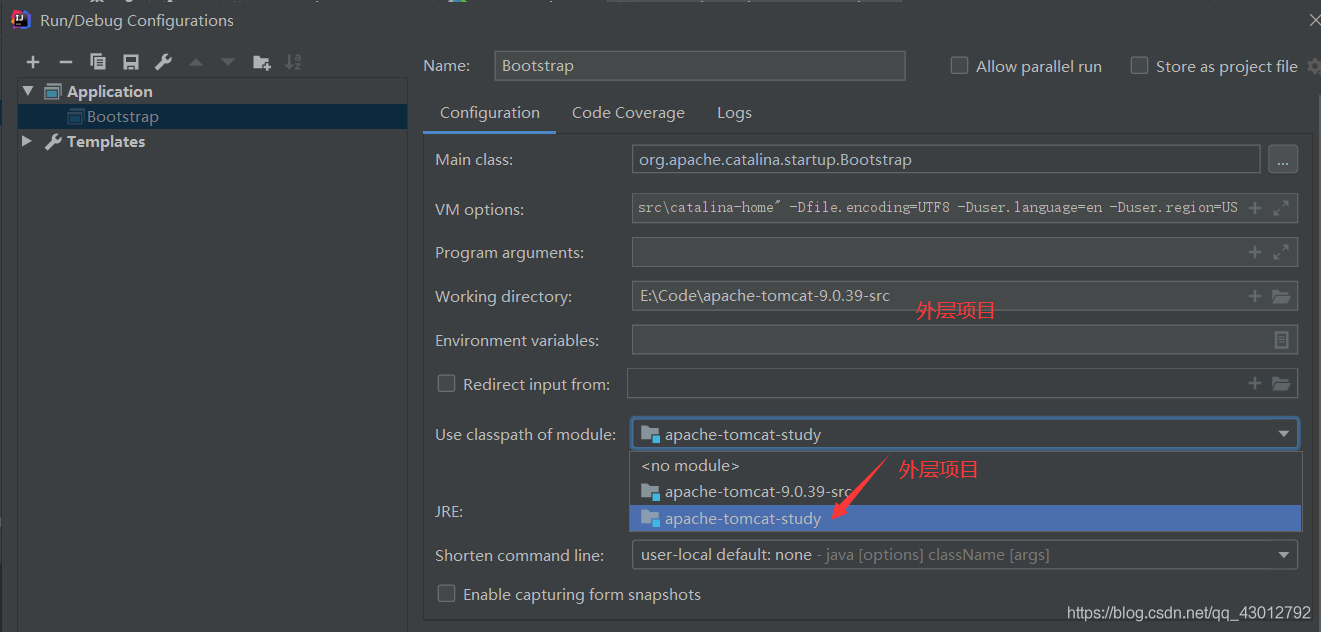

然后：配置 Edit Configrations
Main class：
org.apache.catalina.startup.Bootstrap
vm options配置：
-Dcatalina.home="E:\Code\apache-tomcat-9.0.39-src\catalina-home"
-Dfile.encoding=UTF8
-Duser.language=en
-Duser.region=US

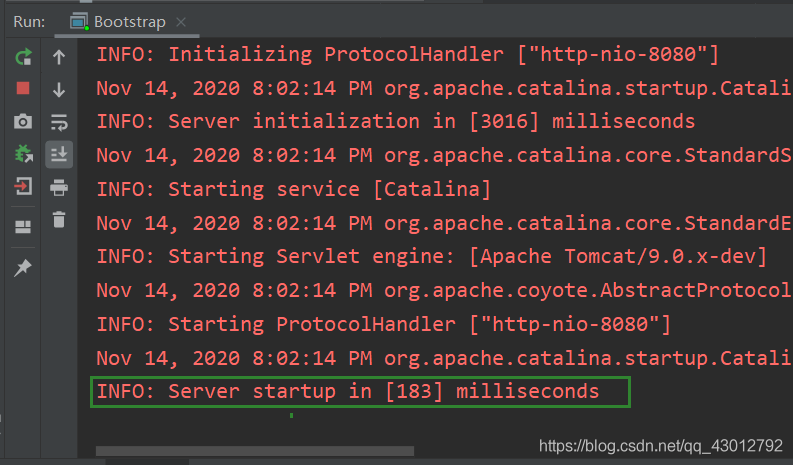

保存運行即可即可，
三、Tomcat啟動流程分析
啟動的分析思路就先看到這里，先來看看service.xml到底配置了什么，于是就延伸出來了以下知識，我先說一下Tomcat 部署專案的方式，然后再來引入Tomcat的四大Servlet容器，
1、部署專案的方式
背景：我把Tomcat原始碼這個專案跑在了IDEA中

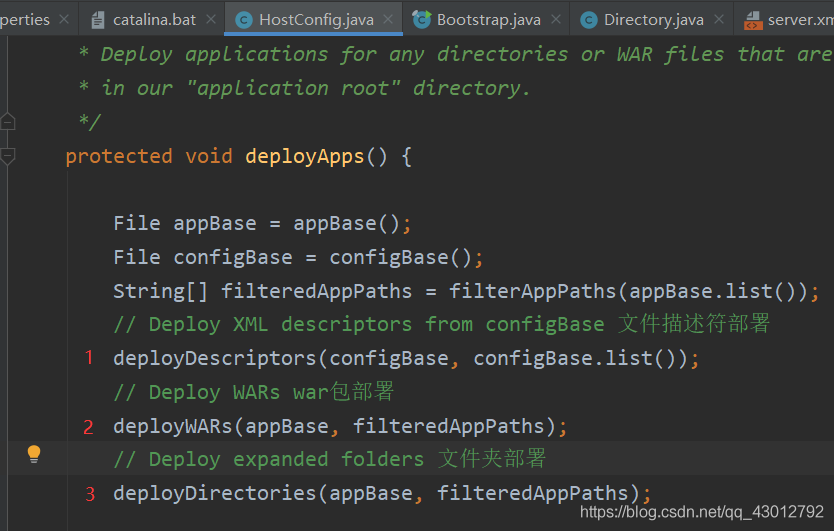

有三種方式：這三種方式并不是憑空產生，是有原始碼對應的，

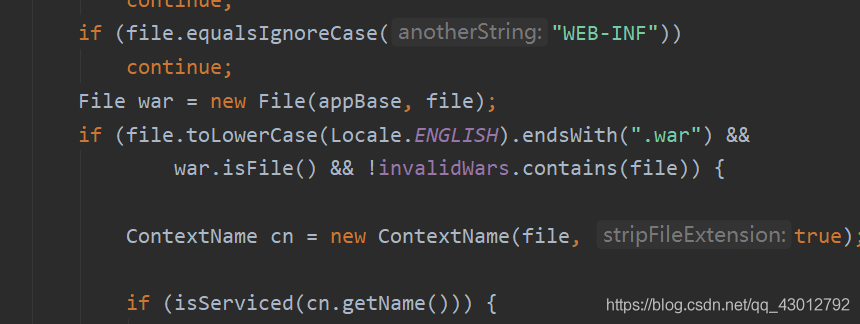

（1）方式一：將web專案（應用）打包成 war 包，之后直接把這個war包放在webapps檔案里
這種方式很好理解，就是把應用交給Tomcat去執行，
那么問題是Tomcat是怎么知道這個war包在webapps下，并它就是一個應用呢？
這個問題一會看到四大容器之一的Host就知道了，
（2）方式二：檔案夾部署（只要有.class位元組碼即可運行專案）
第一種部署方式運行專案時，就是解壓 war 包并且放到當前webapps目錄下，此時是可以洗掉掉 war包的，只存在這個解壓過來的檔案也是可以獨立運行專案的，這就引出了第二種部署方式，檔案夾部署，

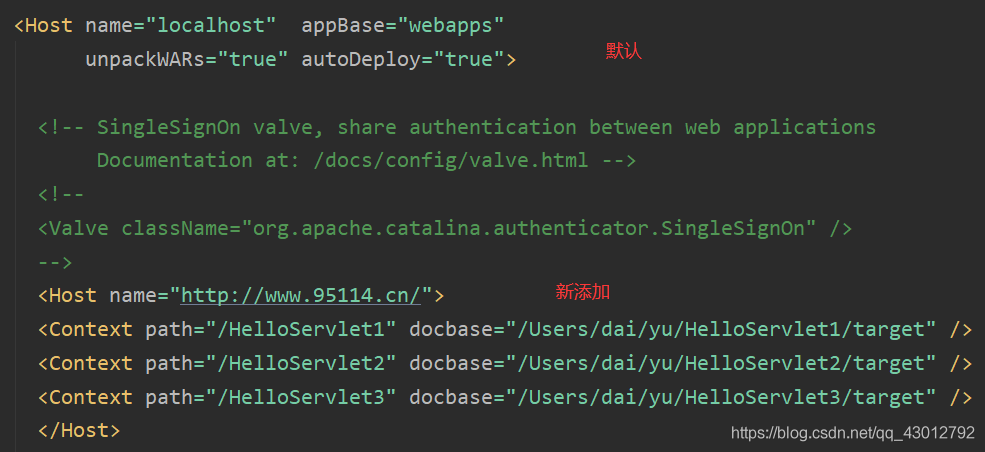

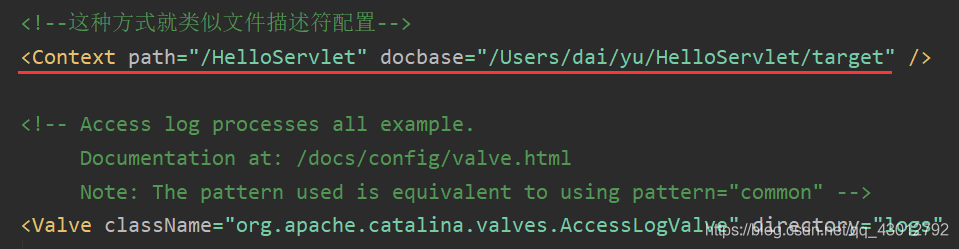

（3）方式二：配置應用指定的位置
把應用的位置指定在Host配置中，
2、Tomcat中Container管理四大Servlet容器
先來看看有哪一些，分別是
（1）Engine 表示整個Catalina Servlet引擎，是Container 組件的最高層，用來管理Host 或者Context的實作，是指定默認的Host為 localhost，名字指定為 Catalina，這就是為什么我們不指定Host也可以使用localhost虛擬主機來訪問到應用，
也就是說一個 Engine 對應一個
List<Host> hosts;
（2）Host：我理解它是一個Engine管理下的一個虛擬主機，默認的虛擬主機是 localhost，也就是使用這個虛擬的主機來告訴我們要訪問的 Tomcat 服務的位置，比如說使用 localhost://8080這個就是對應一個虛擬主機，然后再這個Host 里面來配置相應的應用，這樣就是順利訪問到我們指定要訪問的應用了，
當然可以存在多個虛擬主機，雖然它們的都是對應同一個 Tomcat，但是對應的應用不一樣，一個虛擬主機里面也可以對應不同的應用，說白了，多個Host就是來做一個多個應用的指定位置的，
這也解釋了為什么 Tomcat 會去webapps里找應用，
也就是說一個 Host 對應一個
List<Context> contexts;
（3）Context：直接理解的話，是背景關系，但是我理解它是一個應用，或者是一個應用的配置，使用檔案描述符組態檔的話，就會使用到 Context 容器，一個Context可以對應一個應用，
也就是說一個 Context 對應一個
List<Servlet> servlets;
（4）Wrapper：我理解它就是來對我們同一個 Servlet 的不同實體來進行分類管理的，也就是多次請求Tomcat 中同一個 Servlet 資源就會產生不同的 Servlet 實體，然而這些實體不可能任意在容器中，這樣就不要管理，會造成混亂，所以就用 Weapper 來對同一類Servlet 的不同實體進行分類，Wrapper 還用來管理一個 Servlet 的生命周期，
也就是一個 Wrapper 對應一個 Servlet 型別，
List<Servlet> servlets;
而一個Context 就對應了一個Wrapper了
List<Wrapper> wrappers;
Http請求在Container中的傳遞流程

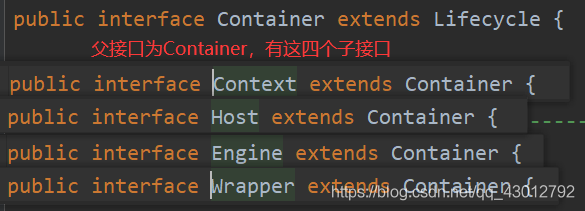

好了，以上就是對 Container 介面的四大子介面的分析，它們分別對應四大 Servlet容器，
花了一個晚上搞清楚了這些介面和容器的關系了，直接看這個時序圖：

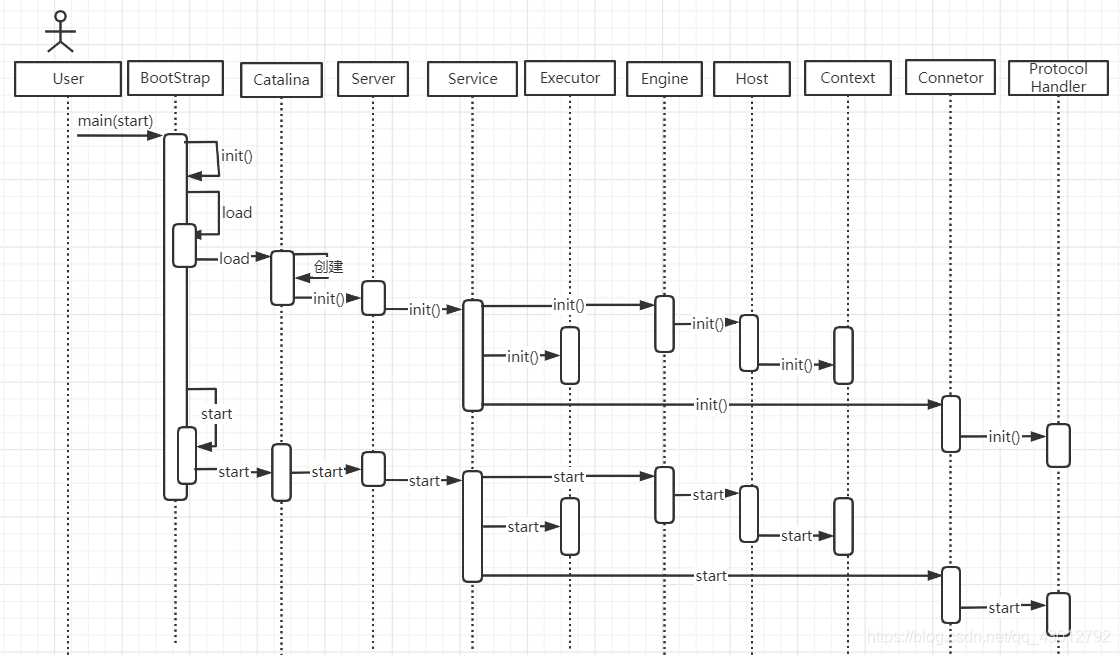

3、分析啟動時序圖
從Bootstrap類的main方法開始，Tomcat會以鏈的方式逐級呼叫各個模塊的init()方法進行初始化，待各個模塊都初始化后，又會逐級呼叫各個模塊的start()方法啟動各個模塊，

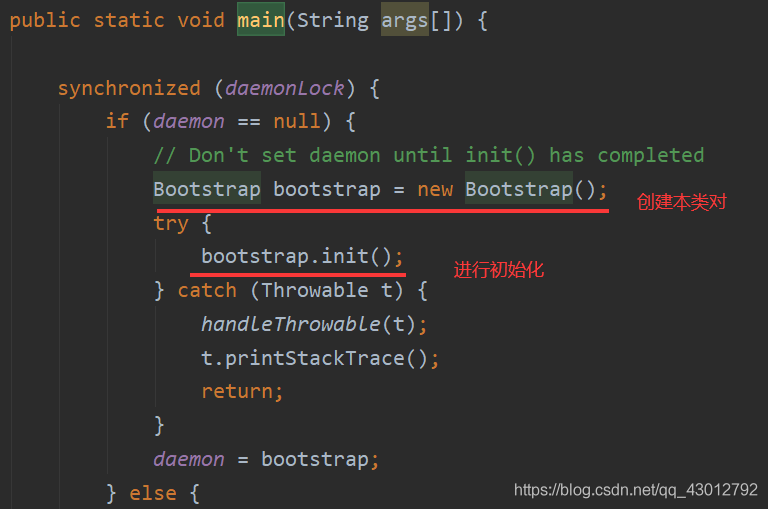

Bootstrap類首先會創建一個本類物件，然后呼叫init()方法進行初始化，
這里說一下，實體化是在堆空間中開辟相應的空間并賦默認值，初始化是呼叫 init() 方法賦實際值的一個程序，

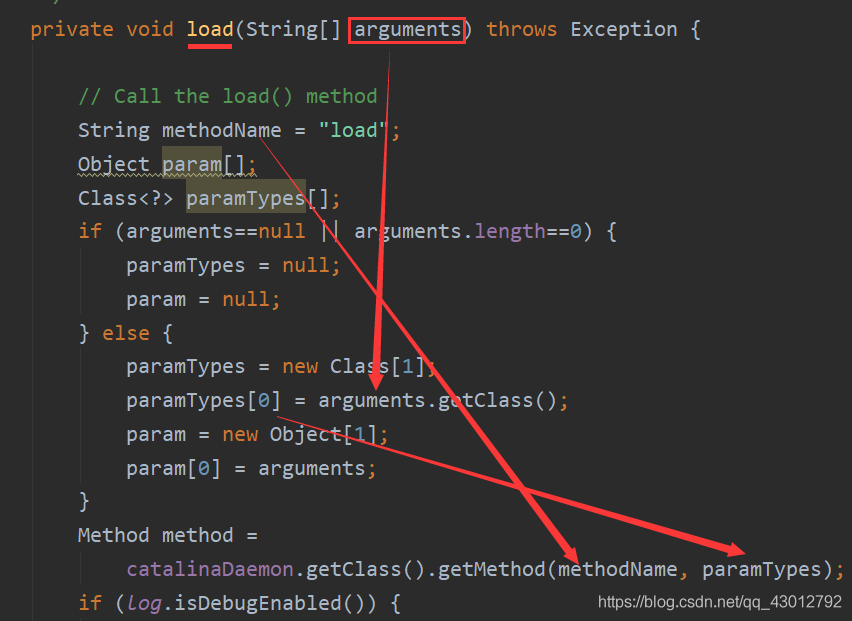

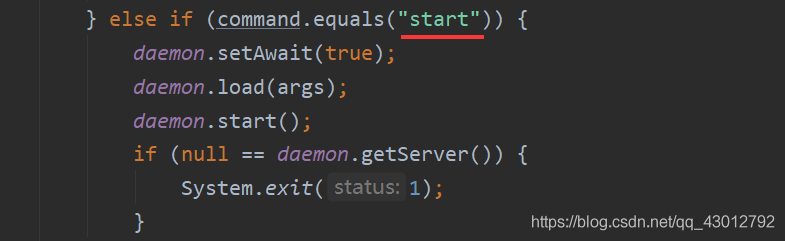

假如是正常執行 start 的方式的話，可以看到在設定等待后，呼叫了本類物件的load()方法，查看load()方法的原始碼：
可以看到方法的最后通過反射的方式呼叫了成員變數catalinaDaemon的load()方法，通過跟蹤原始碼可以看到catalinaDaemon是Bootstrap類的一個私有成員變數，
public final class Bootstrap {
private static final Log log = LogFactory.getLog(Bootstrap.class);
/**
* Daemon object used by main.di
*/
private static final Object daemonLock = new Object();
private static volatile Bootstrap daemon = null;
/**
* Daemon reference.
*/
//在init()方法中使用反射機制創建catalina賦給catalinaDaemon
private Object catalinaDaemon = null;

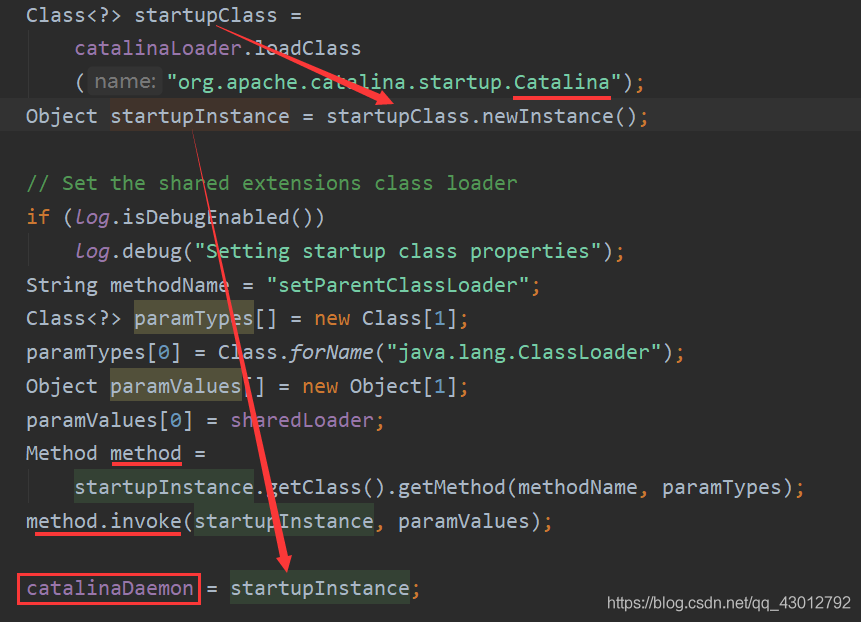

它會在Bootstrap的init()方法中通過反射的方式完成初始化，下面我們回過頭來看init()方法的原始碼
可以看到init()方法創建了一個Catalina物件, 并把該物件賦給了catalinaDaemon，
之后再執行 getServer 方法來創建 Server 容器，
public interface Service extends Lifecycle {
/**
* @return the <code>Container</code> that handles requests for all
* <code>Connectors</code> associated with this Service.
*/
public Container getContainer();
來到了 Service 里，你會看到第一句就定義一個獲取 Container 的方法，也就是可以獲取一個唯一的Container， 在這個 Service 里，你會發現有 Executor和Connctor，
此時也就是說可以走 Container 被繼承的四個 Servlet 容器了，

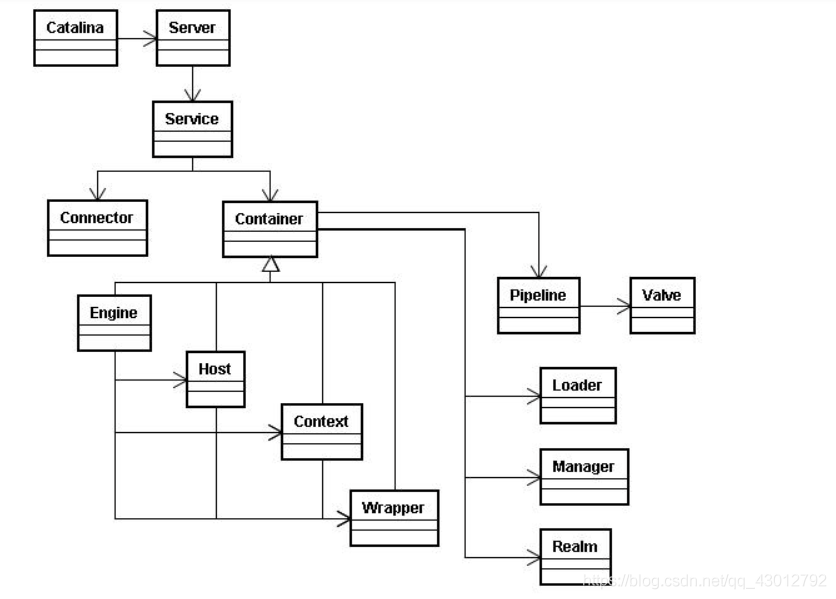

到此也就可以畫出簡單的一個UML圖，來清晰展示這些介面之間的大概關系，

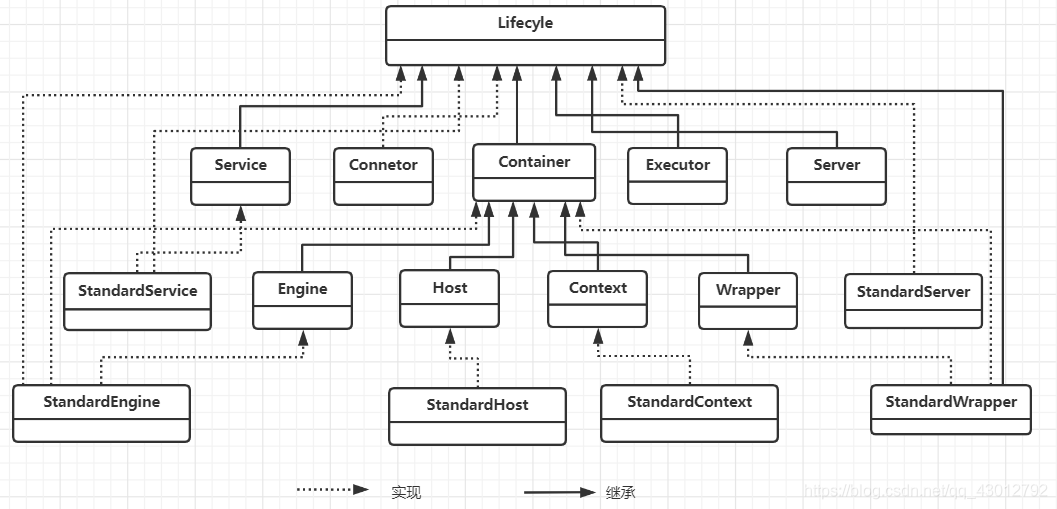

實作與繼承關系：
四、Request請求過來Tomcat在干嘛
1、Pipeline
…
