常用的延時方法：
軟體延時（使用簡單但是浪費CPU資源）、定時器延時（不浪費CPU資源），本次先使用軟體延時，
LED全亮代碼：
#include<reg52.h> //參考51的頭檔案
void main()
{
P1=0;
}
整體代碼閃爍
#include<reg52.h>
unsigned int i;
void main()
{
while(1)
{
P1=0;
i=65535;
while(i--);
P1=0xff;//單片機會將你寫的數轉換為二進制，也可以寫十進制255，等同于二進制11111111，將燈熄滅，
i=65535;
while(i--);
}
}
回圈移位函式：()
字符型回圈左移： _crol_
字符型回圈右移： _cror_
a=0xFE;//11111110
b=_corl_(a,1)//11111101
回圈左移是把最高位移到最低位上
左右移運算子：（<<>>）
a=0xFE;//11111110
b=a<<1;//11111100
左移運算子是把最高位移除最低位補零
流水燈代碼
#include<reg52.h>
#include<intrins.h>
#define uint unsigned int
#define uchar unsigned char
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=114;y>0;y--);
}
uchar temp;
void main()
{
temp=0xfe;
P1=temp;
//delay(100);
while(1)
{
temp=_crol_(temp,1);
P1=temp;
delay(200);
}
}
除錯程序演示

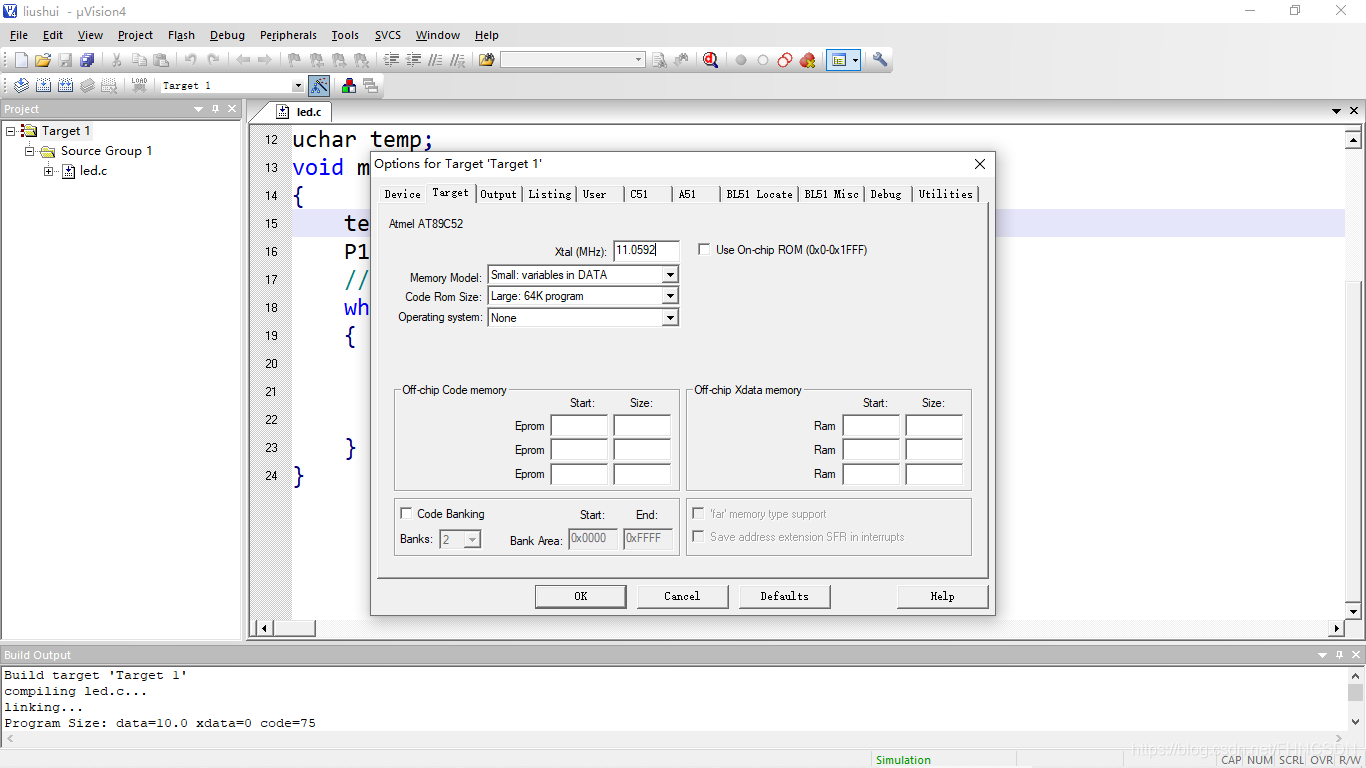

首先改晶振頻率將24改為11.0592（根據自己的情況）：

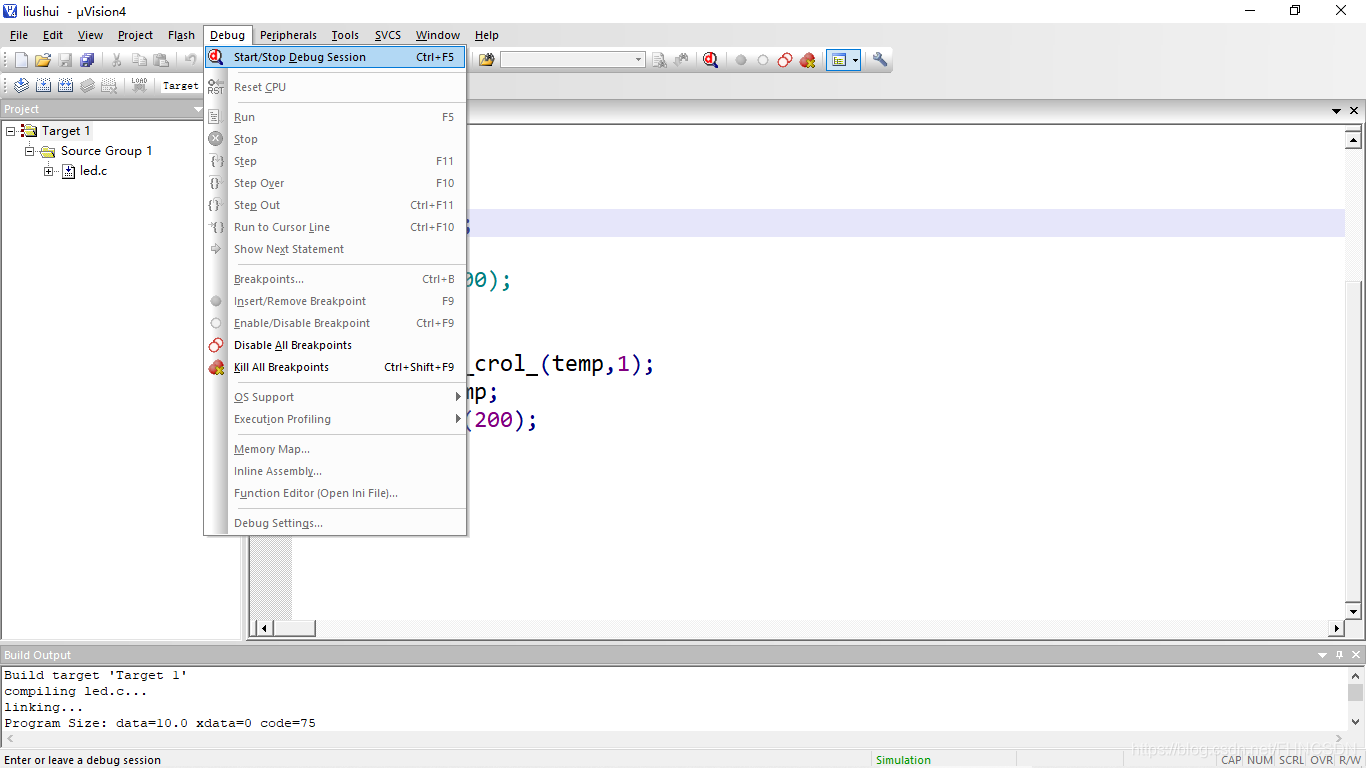

點擊debug進行除錯：

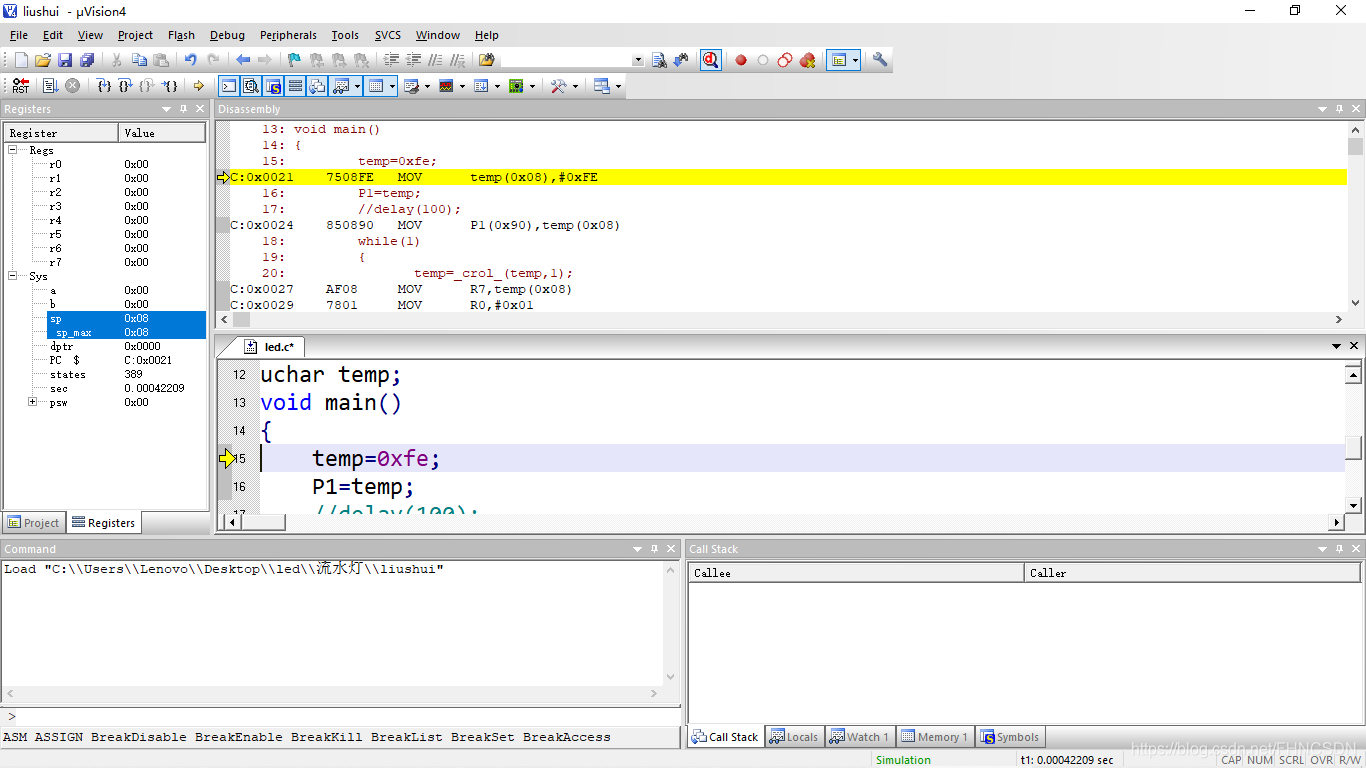

出現的界面右上部分是匯編代碼（可關閉），左邊一列中sec是程式運行的時間，下方是C代碼：

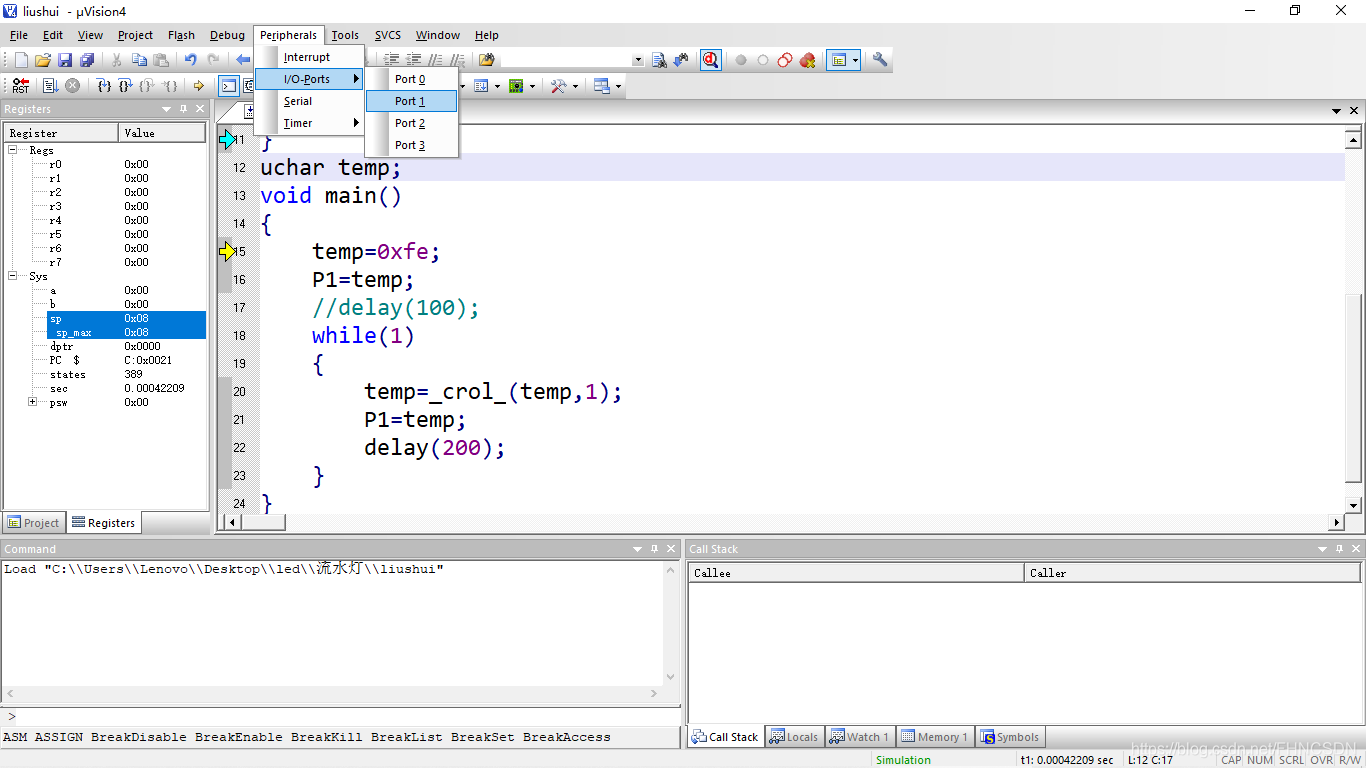

這里我的流水燈是P1口，所以選擇P1查看在程式運行中P1的值：

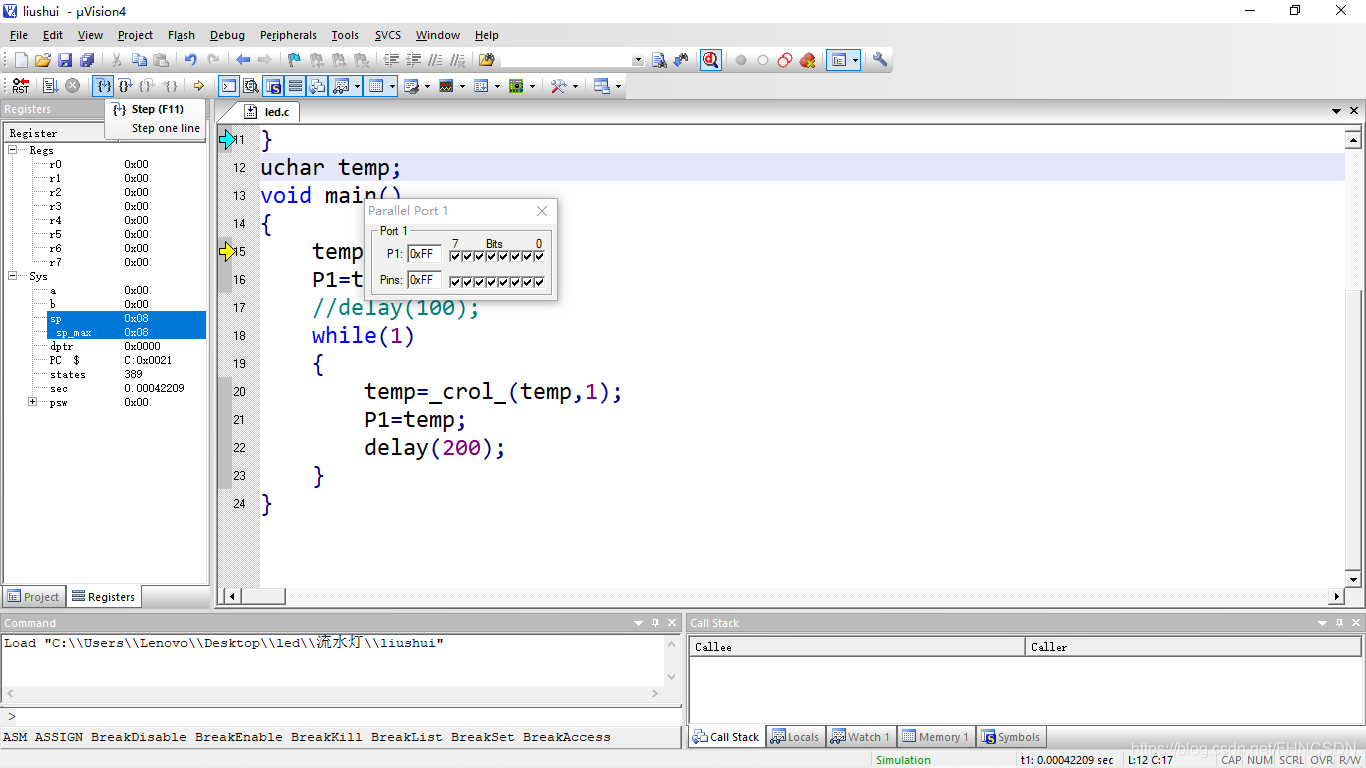

點擊這個圖示可以進行單步除錯：
（剛開始程式沒有運行，所以P1各位都是高電平）

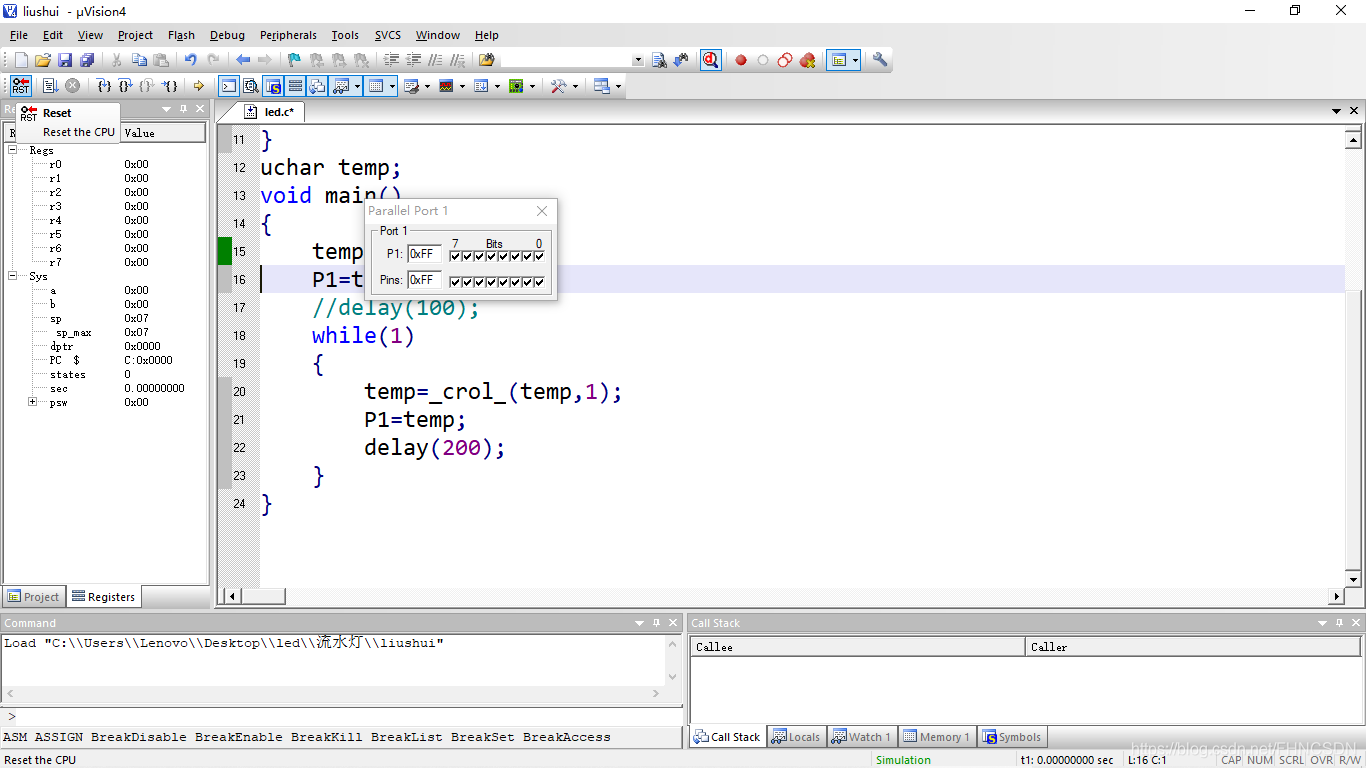

點擊這個圖示將程式重置重新運行：

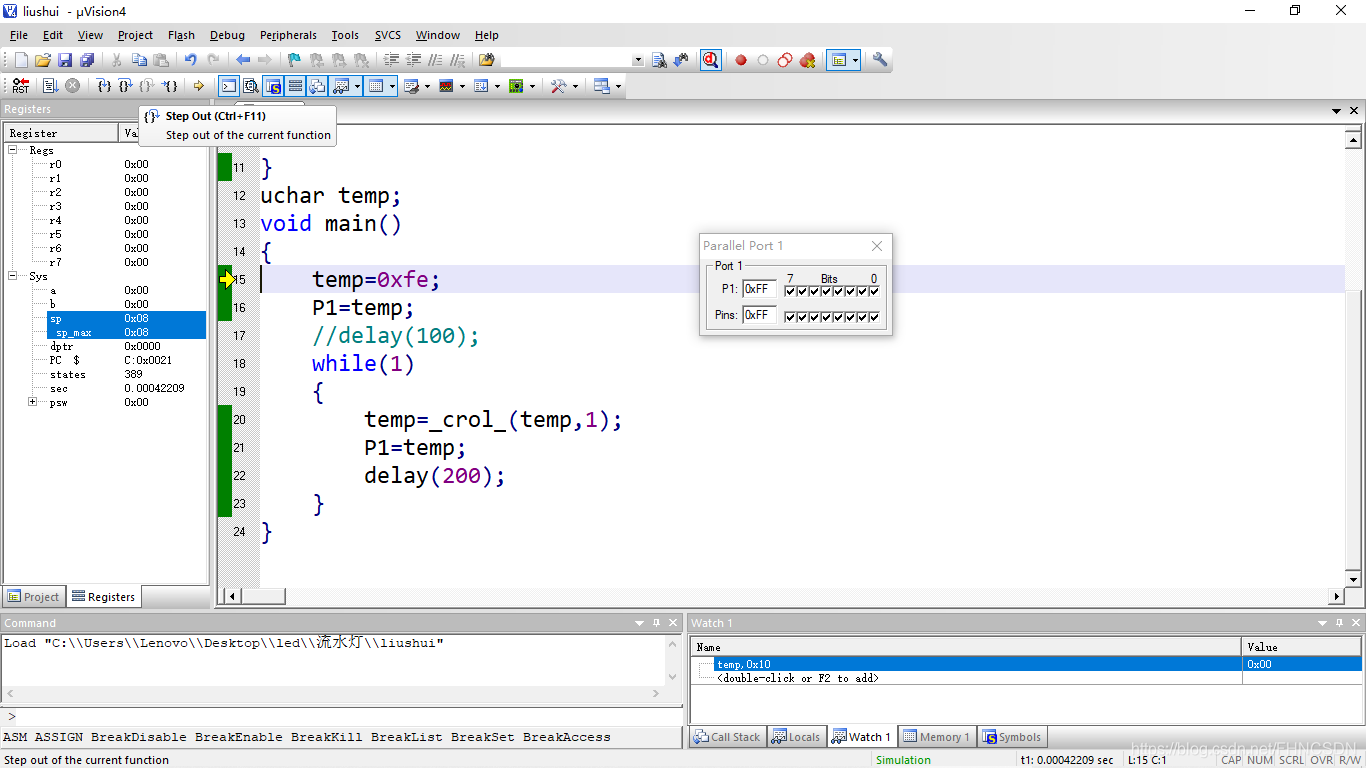

若進入回圈可點擊下方的圖示跳出回圈：

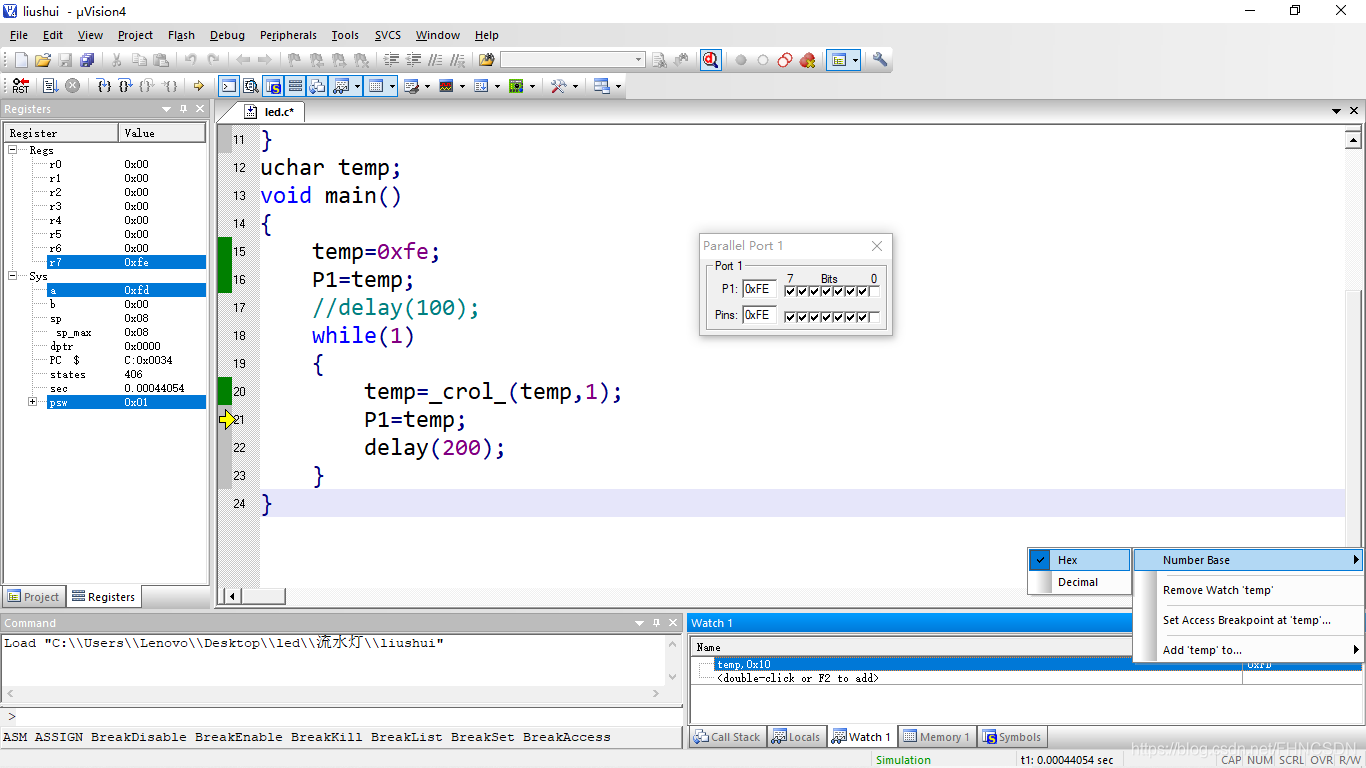

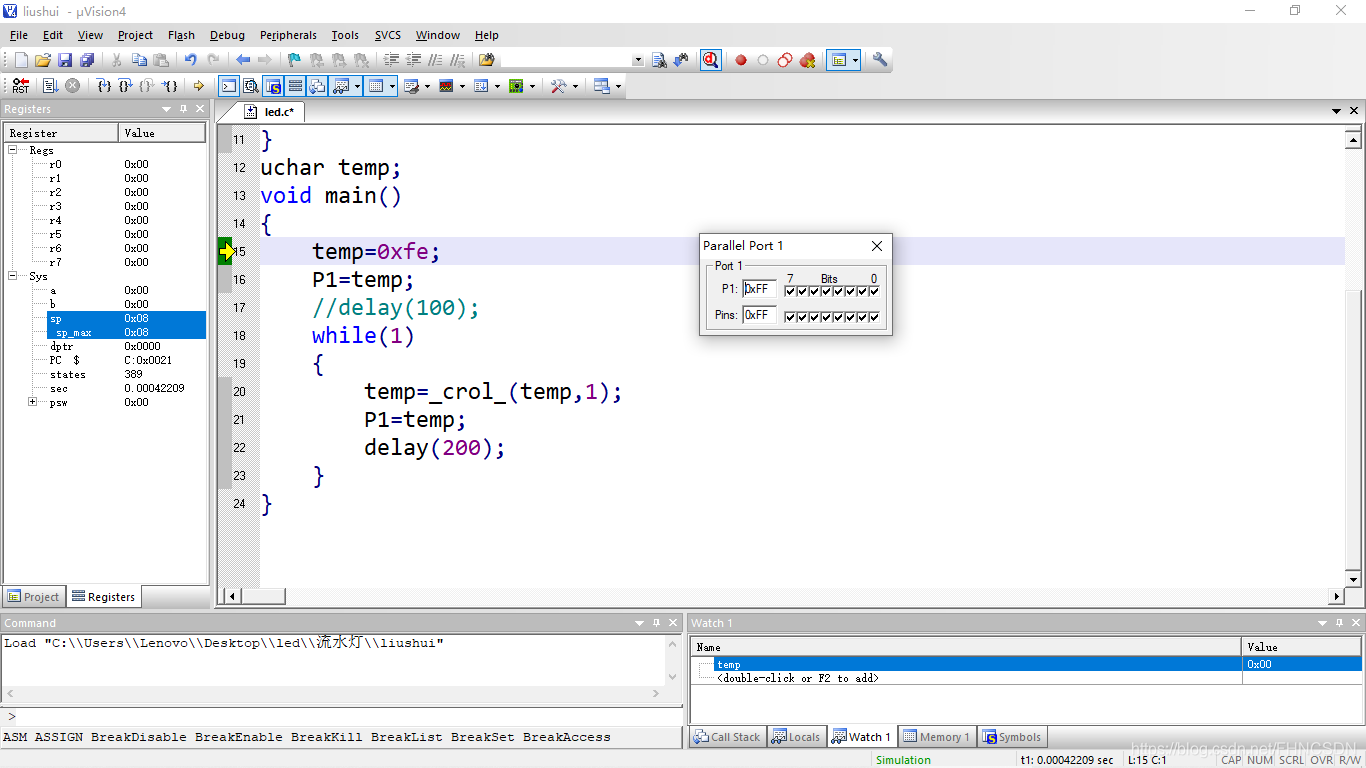

然后可以點擊右下角的watch1,然后輸入變數名，可在程式運行中查看變數值的變化：
右擊變數的值可修改變數的進制顯示：
然后就可以開始除錯了！
在線仿真器的使用：
在線仿真器可以在除錯程序中讓代碼逐行運行的現象展現出來可提高除錯的效率，
這個仿真器不僅可以做一個硬體仿真器（內部儲存空間大，運行速度快），還是一個高速單片機， 比STC89C52單片機運行速度快大概12倍，這種單片機也叫做1T（一個時鐘周期就是一個機器周期）單片機， 而STC89C52是12個時鐘周期為一個機器周期，
下面介紹如何將它作為在線仿真器使用：
將STC89C52的芯片取下來換為在線仿真器（看清楚方向，對應IO對應好），
然后進行仿真設定：

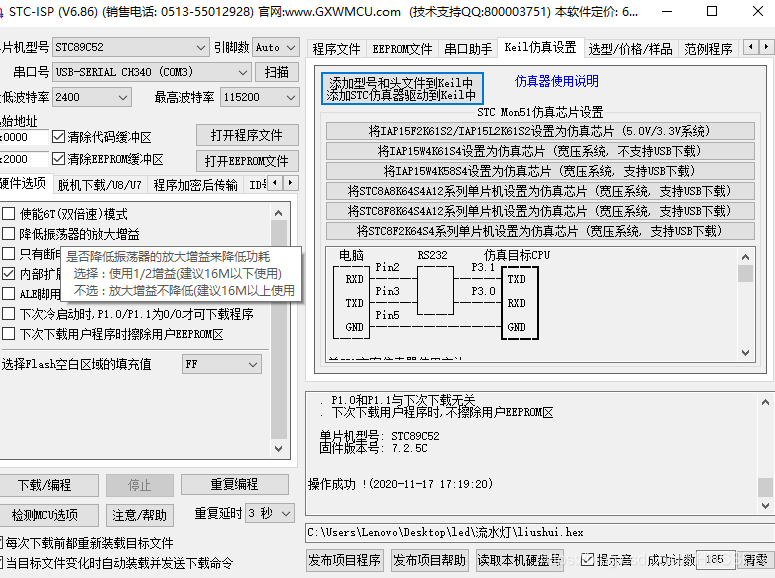

點擊Keil仿真這個選項卡：

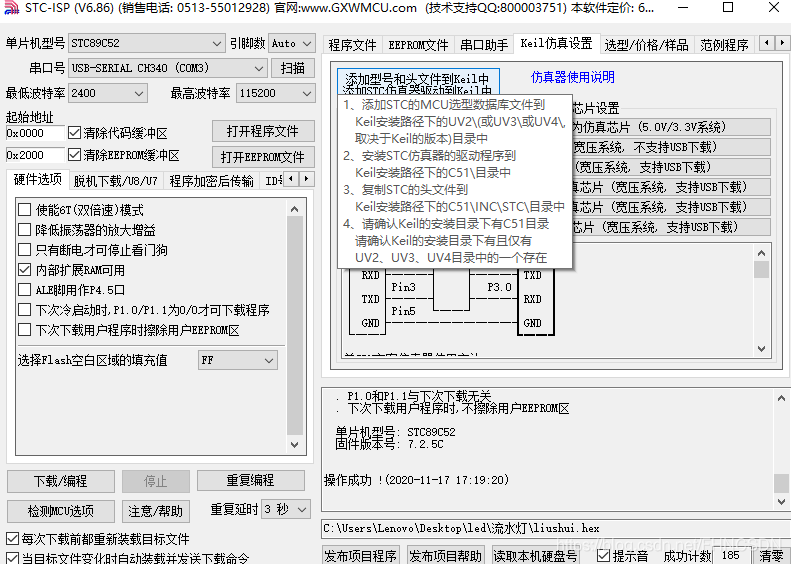

單擊添加STC仿真器到Keil中去：

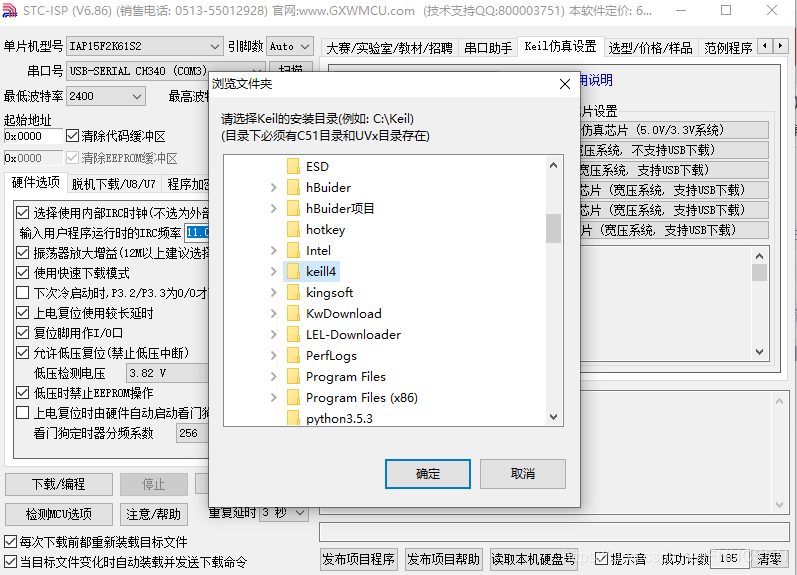

然后選擇Keil的安裝路徑，只選擇檔案夾，不用展開：

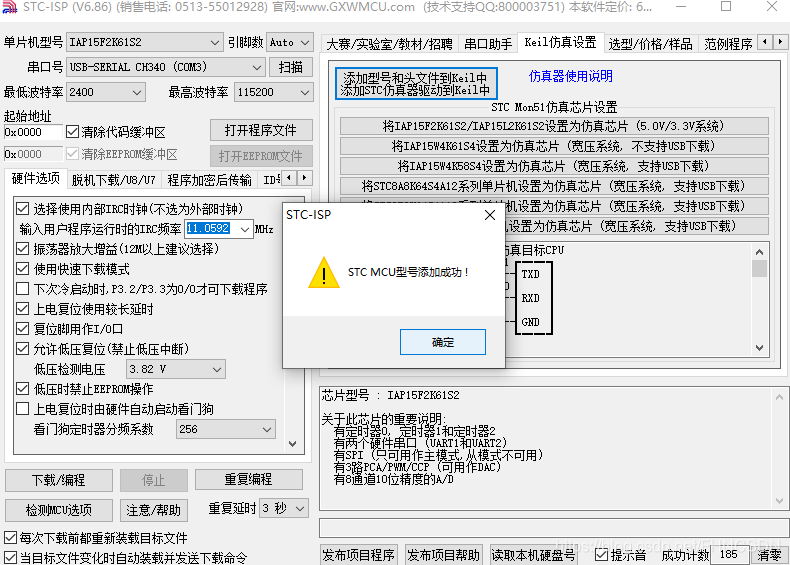

出現下圖表示添加成功點擊確定：

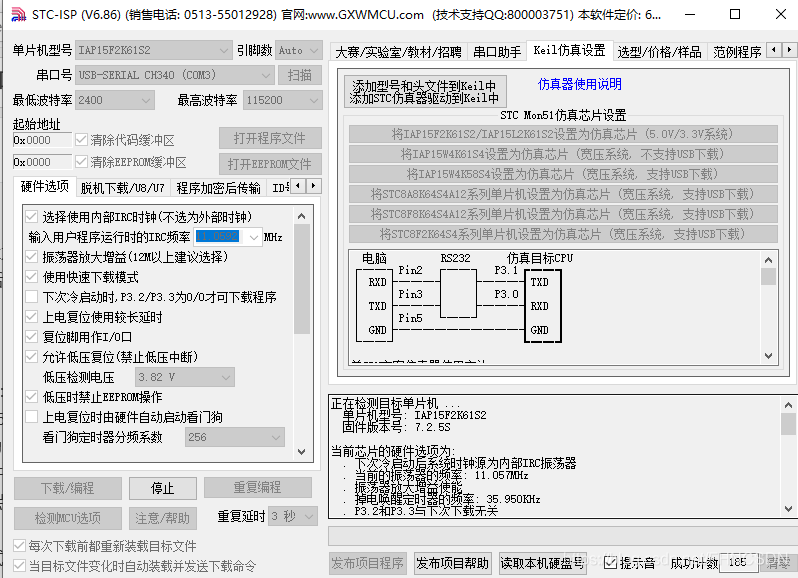

然后點擊將IAP15L2K61S2設定為仿真芯片，提示正在檢測單片機，等待完成即可：
然后打開Keil然后按照下圖操作

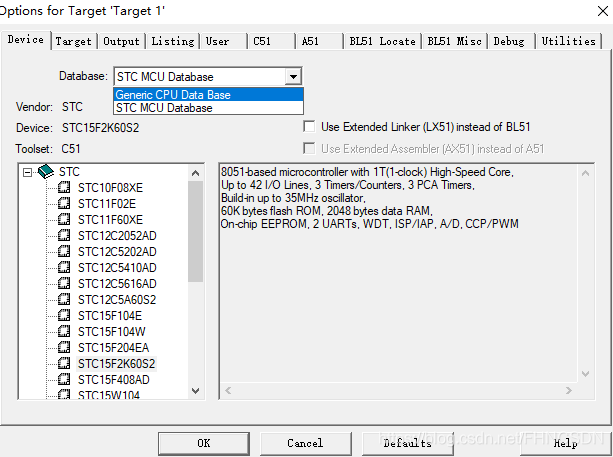

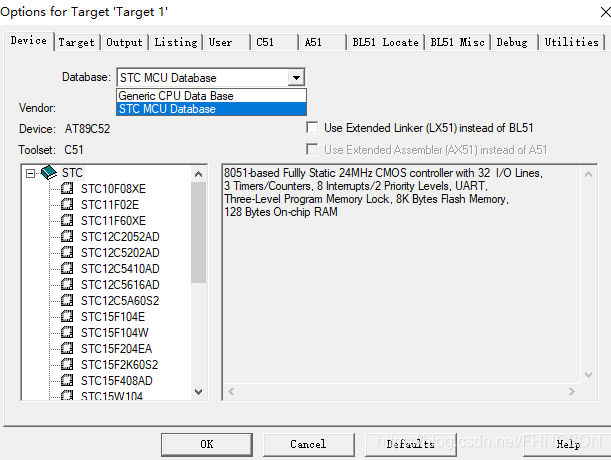

然后點擊STC展開，選擇STC15F2K60S2：

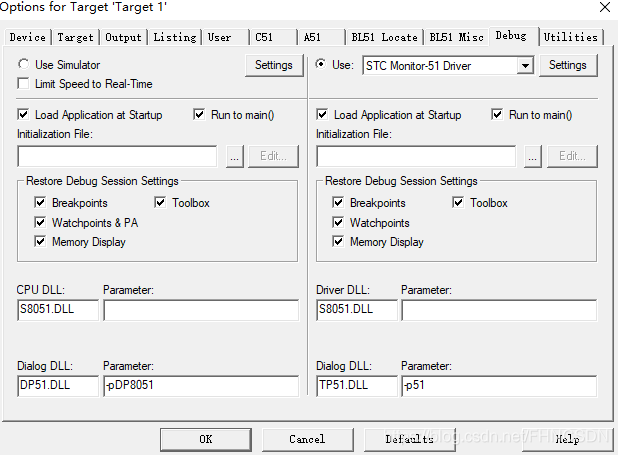

然后點擊同一視窗中的Debug勾選Use（這個是選擇硬體仿真方式），展開下拉選單找到STCMontor 51 Driver，然后點擊settings選擇自己的埠號，這就OK了：
然后編譯，（若單片機有自動燒錄的功能，記得將跳線帽拔掉）可以試一下點擊除錯，可見硬體上的小燈是和代碼對應的，執行一步代碼LED燈就會有相應的變化，

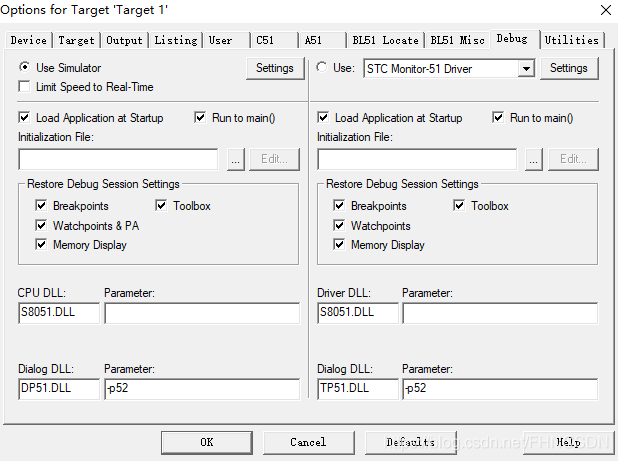

用完后若想使用STC89C52記得把Keil的配置改回來：
如何將它作為一個高速單片使用：
選擇Keil的安裝路徑，上面已經選擇過了就不用再次選擇了，將IAP15L2K61S2設定為仿真芯片，這個每用一次都得設定，（記得將拔下的跳線帽插回去）

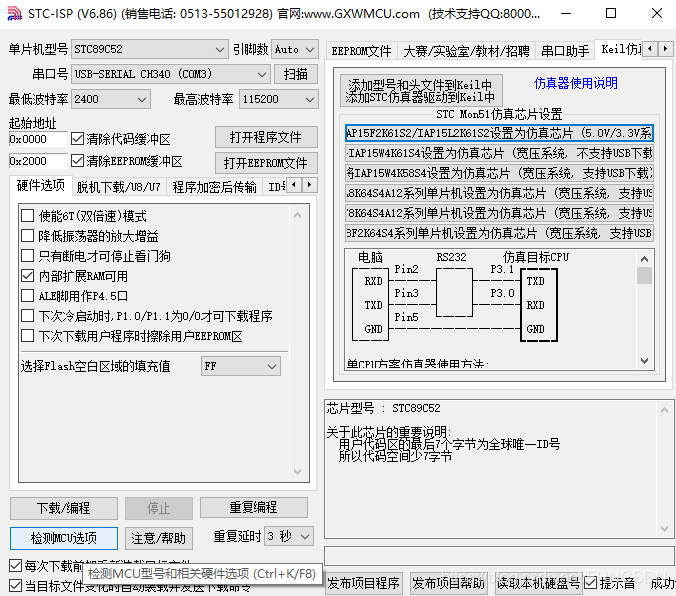

然后點擊檢測MCU選項：
然后就可以將它作為單片機使用(這里可以配置晶振頻率)，打開程式檔案…，若將將STC89C52換回，點擊檢測MCU選項，就可以正常的使用了，
