硬體配置
| 類別 | 引數 | |
|
CPU | 型號 | HaaS 1000 |
| 架構 | Cortex M33 | |
| 主頻 | 300MHz | |
| 片上Flash |
| 16MB |
| 記憶體 |
| 2.5MB SRAM 16MB PSRAM |
硬體介面
| 類別 | 數量 | 性能指標 |
| TF 卡槽 | 1個 | 最大支持 64GB |
| RS485 | 1路 | 波特率支持1200bps ~ 115200bps |
| RS232 | 1路 | 波特率最高支持230400bps，兼容除錯串口 |
| 以太網（RJ45） | 1個 | 10/100Mbps |
| 按鍵 | 2個 | 復位按鍵、功能按鍵 |
| Wi-Fi | 1個 | 2.4G/5G，支持a/b/g/n，1x1 |
| 藍牙 | 1個 | BT5.0/BLE5.0 |
| 指示燈 | 6個 | 1x電源、5x自定義 |
電氣性能
| 作業電壓 | 9V~24V |
| 電源保護 | 具備雷擊浪涌保護、反接保護 |
| 防護 | 雷擊浪涌 2KV，靜電接觸 6KV |
| 作業溫度 | -20~75℃ |
| 環境濕度 | 5~85%RH（無凝結） |
| 運行能力 | 支持 7*24h 不間斷作業 |
裝箱清單
| 名稱 | 型號/描述 | 個數 |
| PCBA | HaaS 100 | 1 |
| 說明書 | 電子版（二維碼掃描） | 1 |
| 合格證 |
| 1 |
| Wi-Fi天線 |
| 1 |
| 藍牙天線 |
| 1 |
| 電源配接器（含鳳凰端子） |
| 1 |
| 鳳凰端子 |
| 1 |

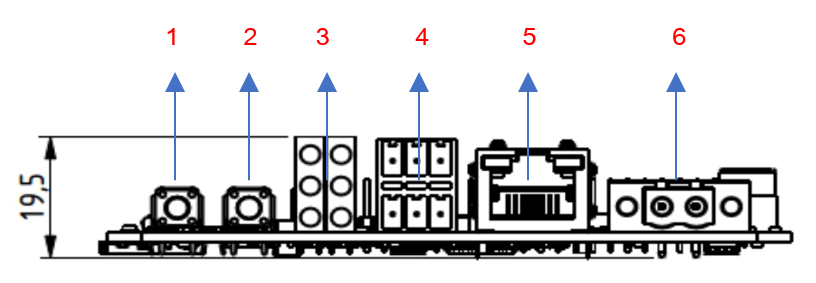

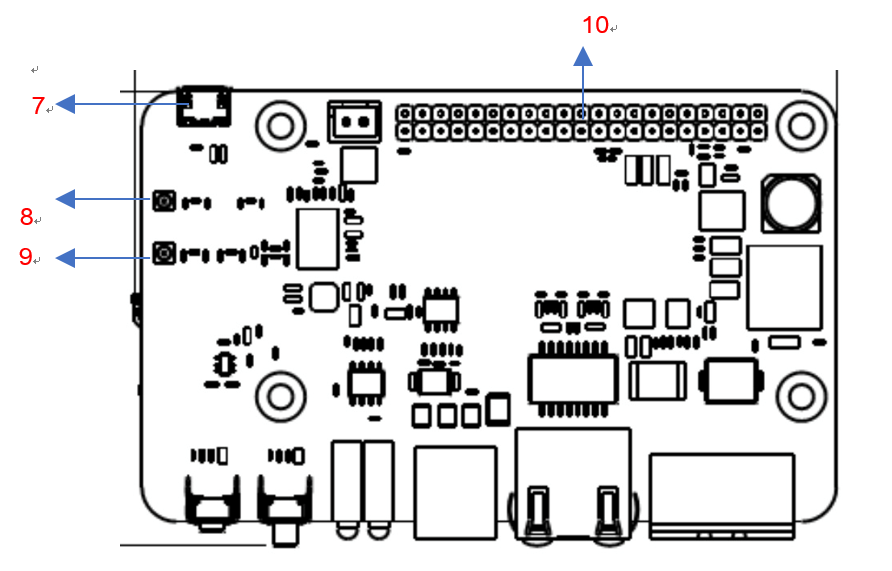

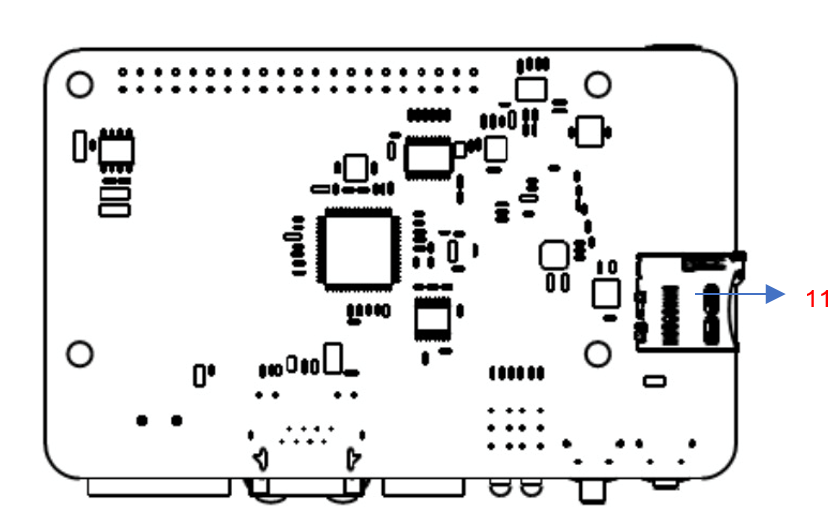

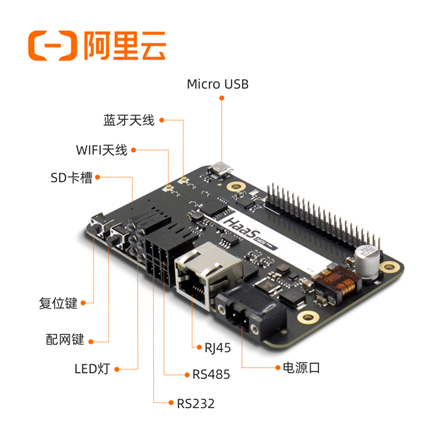

介面定義
| 編號 | 功能 | 數量 | 備注 |
| 1 | 復位按鍵 | 1 | 短按復位 |
| 2 | 功能按鍵 | 1 | 自定義功能按鍵 |
| 3 | 指示燈 | 6 | 左上為電源指示燈，其他為自定義燈 |
| 4 | RS-485 | 1 | 上方是485介面，左中右對應A/B/G |
| RS-232 | 1 | 下方是232介面，左中右對應R/T/G | |
| 5 | 以太網 | 1 | 10/100MBps |
| 6 | 電源 | 1 | 9-24V 直流電源 |
| 7 | Micro-USB | 1 | 燒錄口 |
| 8 | 藍牙天線 | 1 | 2.4G |
| 9 | WIFI天線 | 1 | 2.4G/5G |
| 10 | 40Pin擴展槽 | 1 | 具體看下圖定義 |
| 11 | TF 卡槽 | 1 | 最高支持64GB |

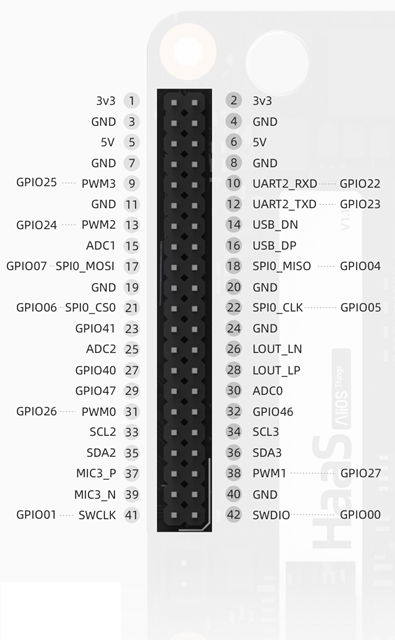

排針介面

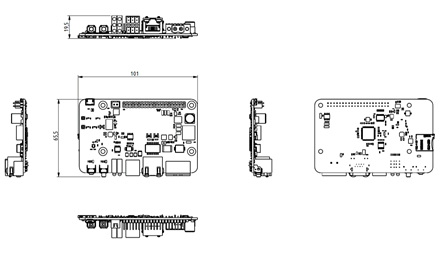

外形尺寸
