本篇內容主要主要從理論及原始碼角度介紹sentinel降級和限流的核心原理，如果有對sentinel功能不了解的可以先閱讀下《sentinel--初級使用篇》，
1、核心骨架介紹

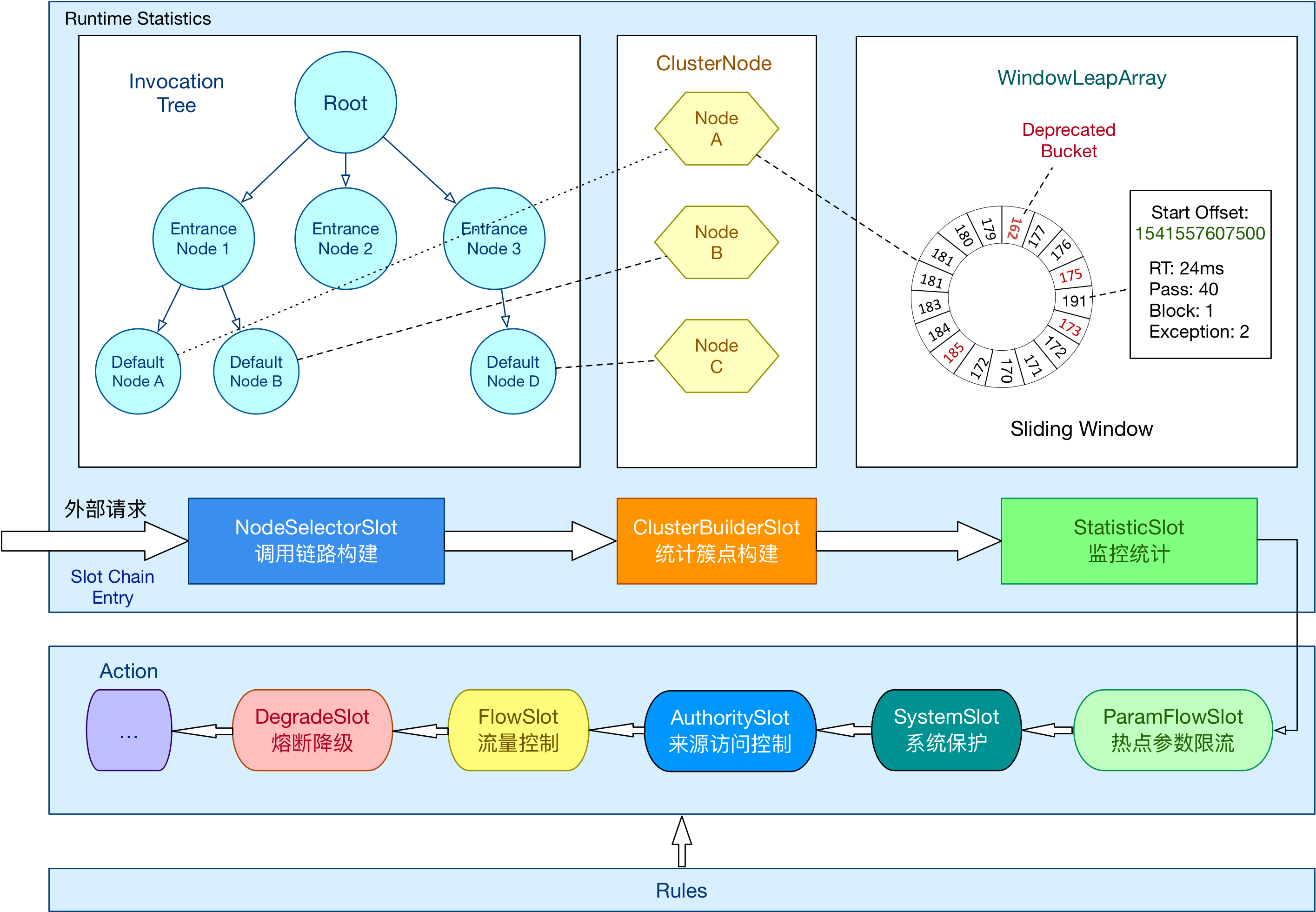

Sentinel 的核心骨架，將不同的 Slot 按照順序串在一起（責任鏈模式），從而將不同的功能（限流、降級、系統保護）組合在一起，slot chain 其實可以分為兩部分：統計資料構建部分（statistic）和判斷部分（rule checking），核心結構如下圖：
目前是一個資源對應一個Slot 鏈，
2、核心骨架構架程序
Entry entry = null;
try {
entry = SphU.entry(KEY);
throw new RuntimeException("oops");
}catch (Throwable t) {
bizException.incrementAndGet();
// It\'s required to record exception here manually.
Tracer.traceEntry(t, entry);
} finally {
total.addAndGet(1);
if (entry != null) {
entry.exit();
}

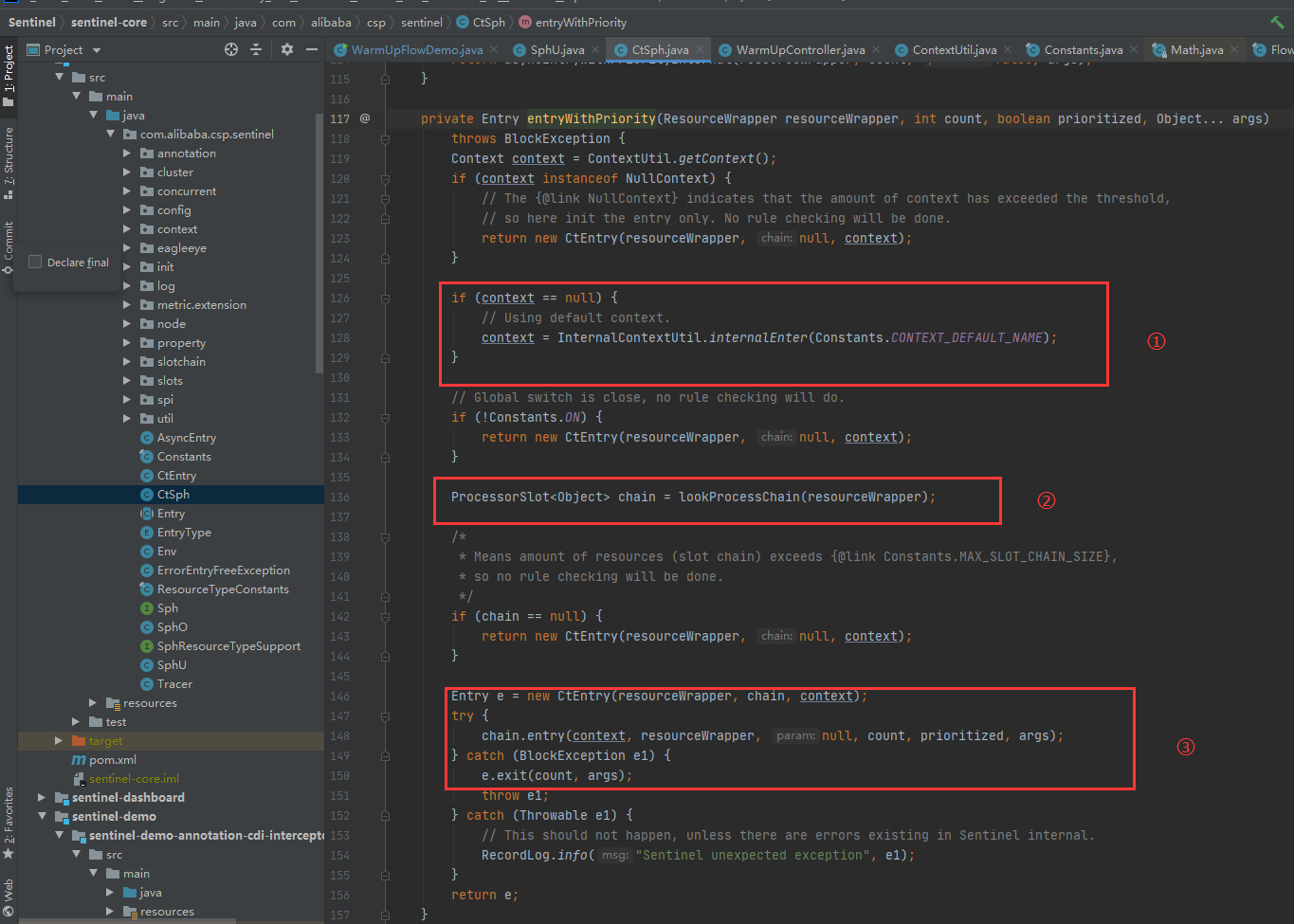

}先貼一段sentinel的基本使用用法，然后一路往下跟到下圖：

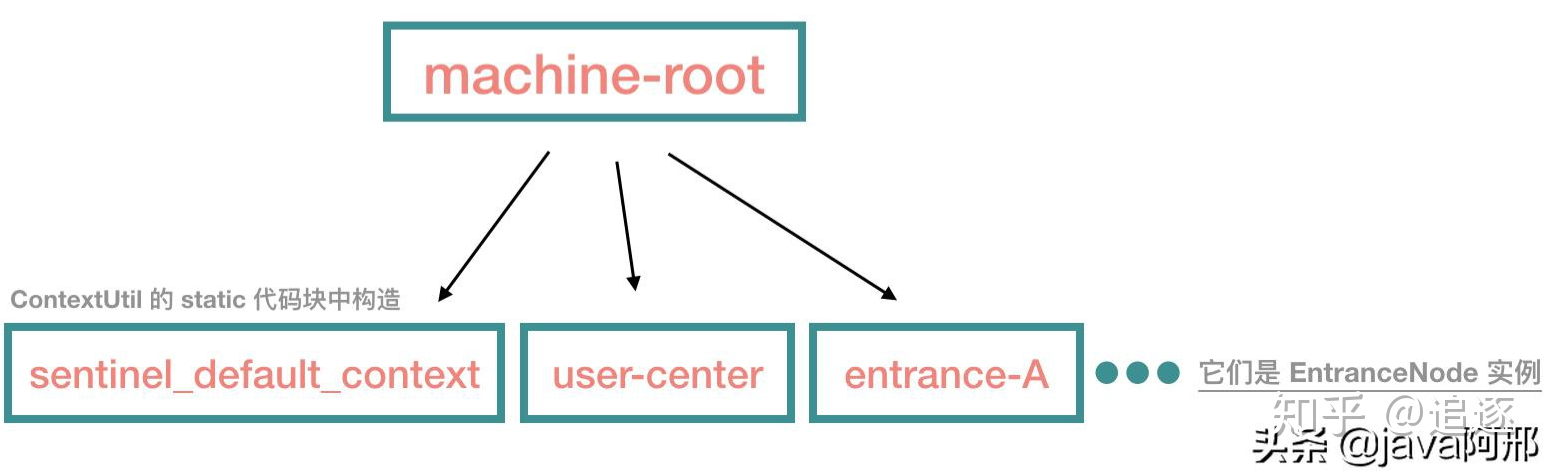

①段代碼會生成下面這樣一顆樹
這里的原始碼非常簡單，如果我們從來不顯式呼叫 ContextUtil#enter 方法的話，那 root 就只有一個 default 子節點，context 很好理解，它代表執行緒執行的背景關系，在各種開源框架中都有類似的語意，在 Sentinel 中，我們可以看到，對于一個新的 context name，Sentinel 會往樹中添加一個 EntranceNode 實體，它的作用是為了區分呼叫鏈路，標識呼叫入口，

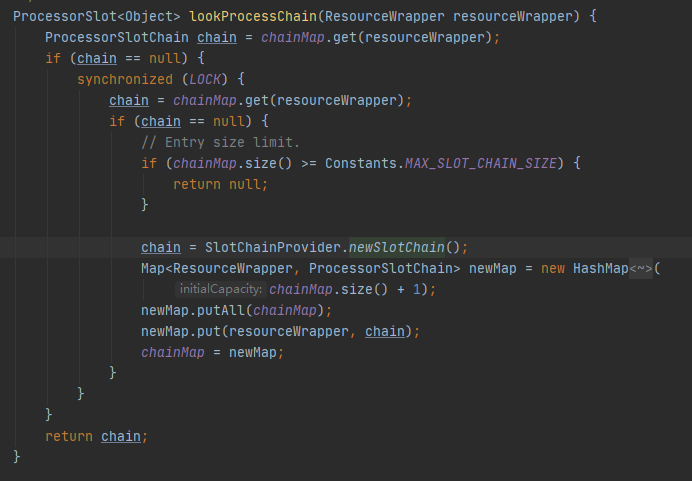

②處代碼非常關鍵（lookProcessChain(resourceWrapper) 這個方法），內部實作如下

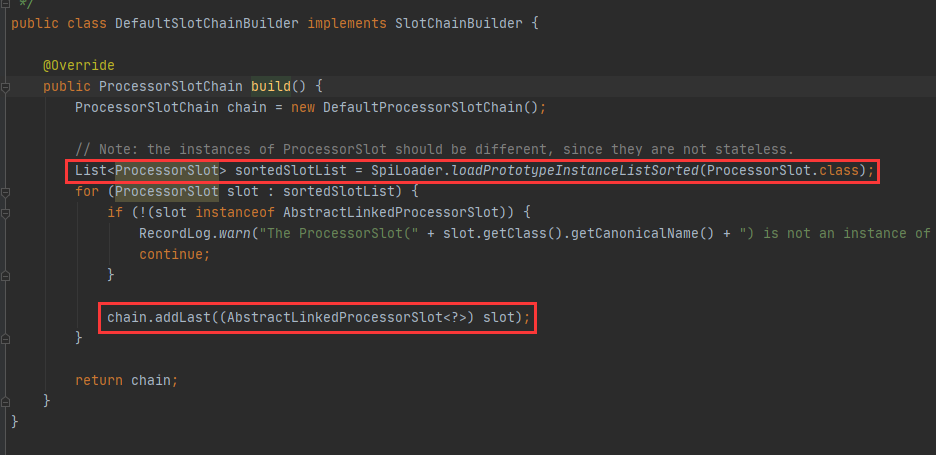

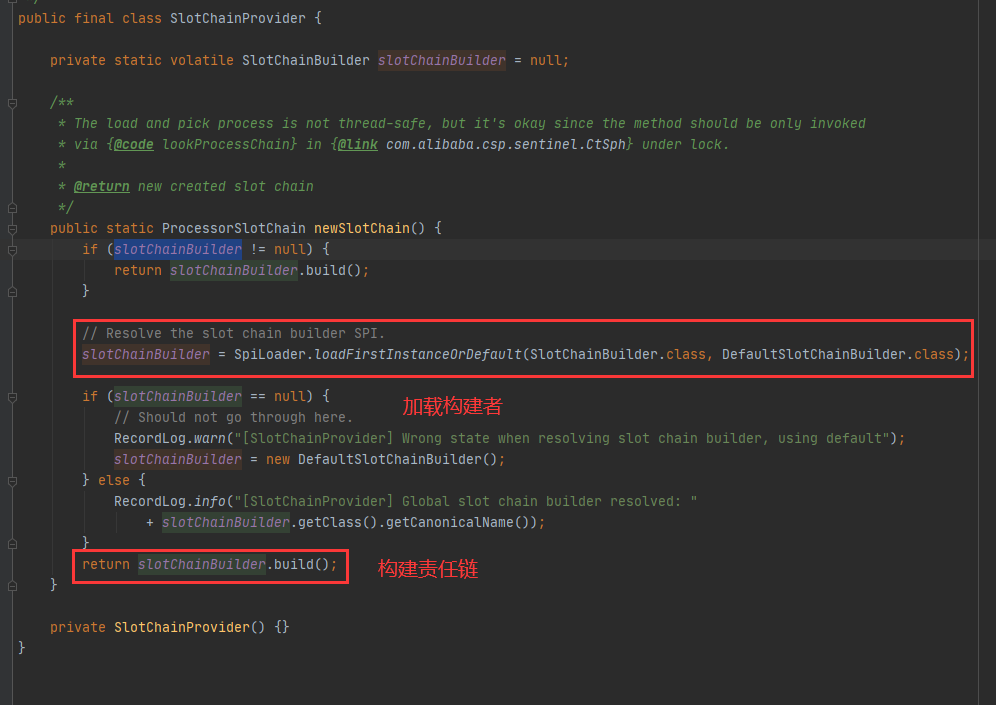

通過SPI機制將META-INFO/servcie下配置好的默認責任鏈構造這加載出來，然后呼叫其builder()方法進行構建呼叫鏈

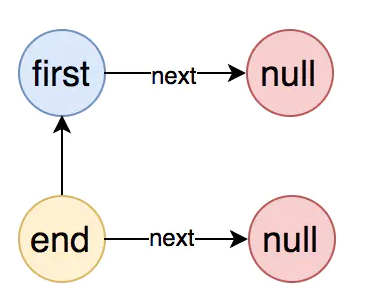

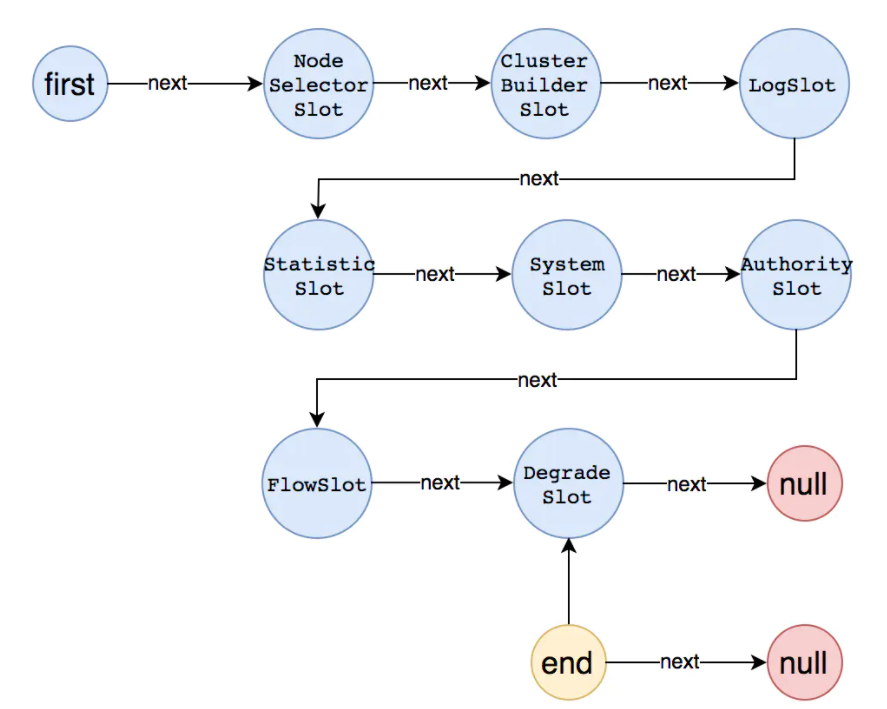

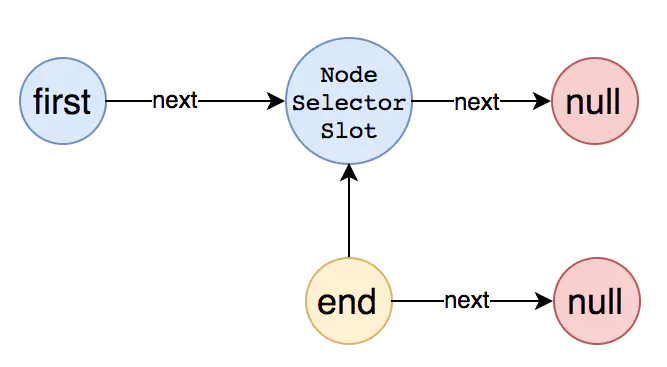

責任鏈同樣是由spi機制加載出來的，上面的加載只會在第一次使用的時候加載，然后快取到內從后，以后直接取即可，其中責任鏈的構架程序類似有現行鏈表的構建程序，具體如下圖，這里就不在過多贅述，

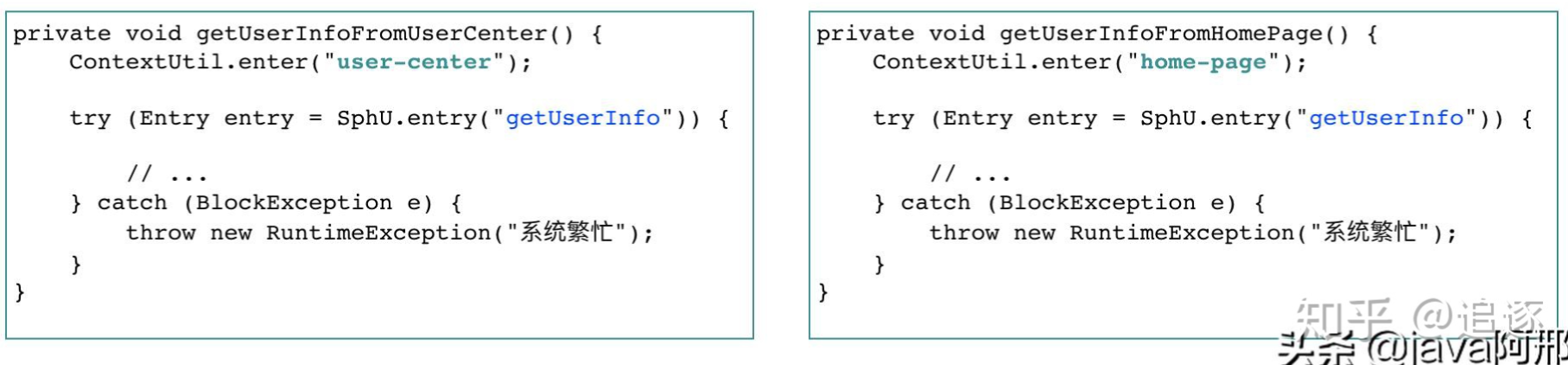

我們前面說了，責任鏈實體和 resource name 相關，和執行緒無關，所以當處理同一個 resource 的時候，會進入到同一個 NodeSelectorSlot 實體中，該節點主要處理的是：不同的 context name，同一個 resource name 的情況，如下面的兩段代碼：

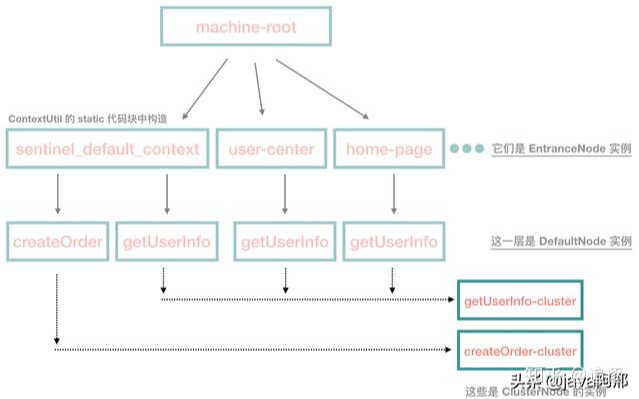

接下來，我們來到了 ClusterBuilderSlot 這一環，這一環的主要作用是構建 ClusterNode，這里不貼原始碼，根據上面的樹，然后在經過該類的處理以后，我們可以得出下面這棵樹：
從上圖可以看到，對于每一個resource，這里會對應一個 ClusterNode 實體，如果不存在，就創建一個實體，這個 ClusterNode 非常有用，因為我們就是使用它來做資料統計的，比如 getUserInfo 這個介面，由于從不同的 context name 中開啟呼叫鏈，它有多個 DefaultNode 實體，但是只有一個 ClusterNode，通過這個實體，我們可以知道這個介面現在的 QPS 是多少，另外，這個類還處理了 origin 不是默認值的情況：
if (!"".equals(context.getOrigin())) {
Node originNode = node.getClusterNode().getOrCreateOriginNode(context.getOrigin());
context.getCurEntry().setOriginNode(originNode);
}

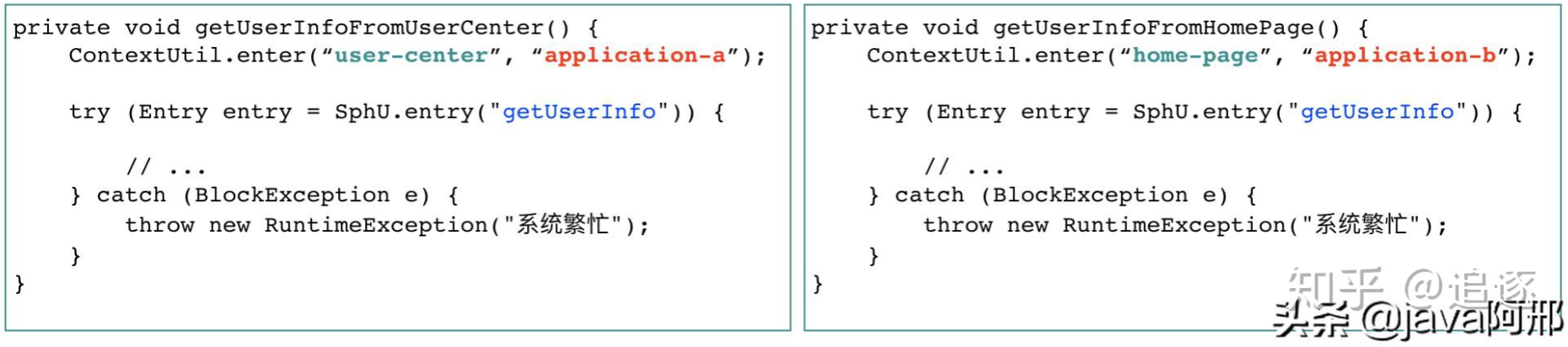

我們可以看到，當設定了 origin 的時候，會額外生成一個 StatisticsNode 實體，掛在 ClusterNode 上，我們把前面的代碼改改，看紅色部分：

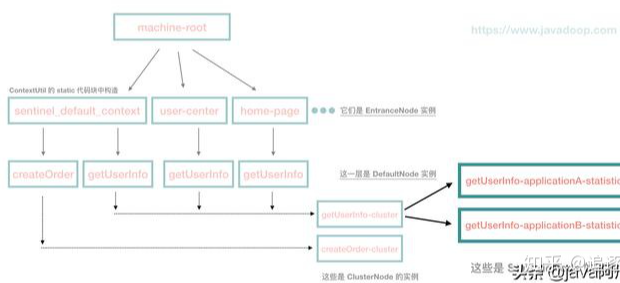

我們的 getUserInfo 接收到了來自 application-a 和 application-b 兩個應用的請求，那么樹會變成下面這樣：
它的作用是用來統計從 application-a 過來的訪問 getUserInfo 這個介面的資訊，目前這個資訊在 dashboard 中是不展示的，畢竟也沒什么用，到此為止我們的核心骨架就創建完成了，
