1.資料切分概念

資料的切分（Sharding）根據其切分規則的型別，可以分為兩種切分模式，一種是按照不同的表（或者Schema）來切分到不同的資料庫（主機）之上，這種切可以稱之為資料的垂直（縱向）切分；另外一則是根據表中的資料的邏輯關系，將同一個表中的資料按照某種條件拆分到多臺資料庫（主機）上面，這種切分稱之為資料的水平（橫向）切分， 垂直切分的最大特點就是規則簡單，實施也更為方便，尤其適合各業務之間的耦合度非常低，相互影響很小，業務邏輯非常清晰的系統，在這種系統中，可以很容易做到將不同業務模塊所使用的表分拆到不同的資料庫中，根據不同的表來進行拆分，對應用程式的影響也更小，拆分規則也會比較簡單清晰， 水平切分于垂直切分相比，相對來說稍微復雜一些，因為要將同一個表中的不同資料拆分到不同的資料庫中，對于應用程式來說，拆分規則本身就較根據表名來拆分更為復雜，后期的資料維護也會更為復雜一些，

垂直切分

一個資料庫由很多表的構成，每個表對應著不同的業務，垂直切分是指按照業務將表進行分類，分布到

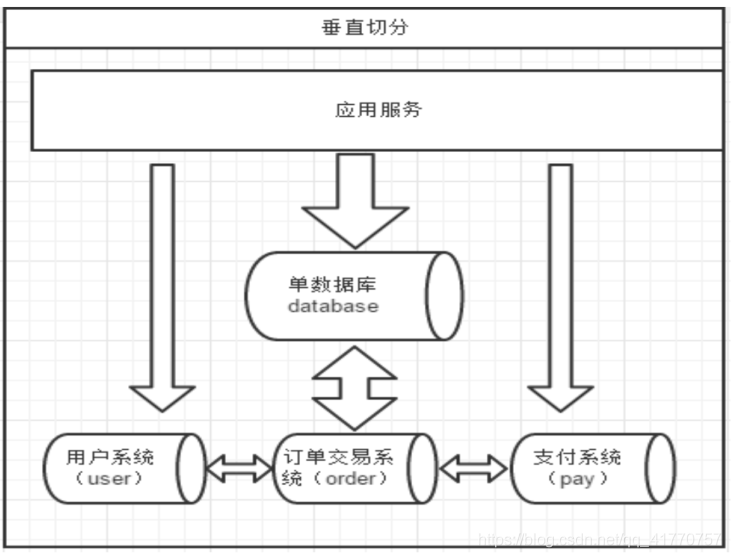

不同 的資料庫上面，這樣也就將資料或者說壓力分擔到不同的庫上面，如下圖：

一般來講業務存在著復雜 join 的場景是難以切分的，往往業務獨立的易于切分，如何切分，切分到何種程度是考驗技術架構的一個難題， 下面來分析下垂直切分的優缺點：

優點：

• 拆分后業務清晰，拆分規則明確，
• 系統之間整合或擴展容易，
• 資料維護簡單，

缺點：

• 部分業務表無法 join，只能通過介面方式解決，提高了系統復雜度，
• 受每種業務不同的限制存在單庫性能瓶頸，不易資料擴展跟性能提高，
• 事務處理復雜， 由于垂直切分是按照業務的分類將表分散到不同的庫，所以有些業務表會過于龐大，存在單庫讀寫與存盤瓶頸，所以就需要水平拆分來做解決，

水平切分

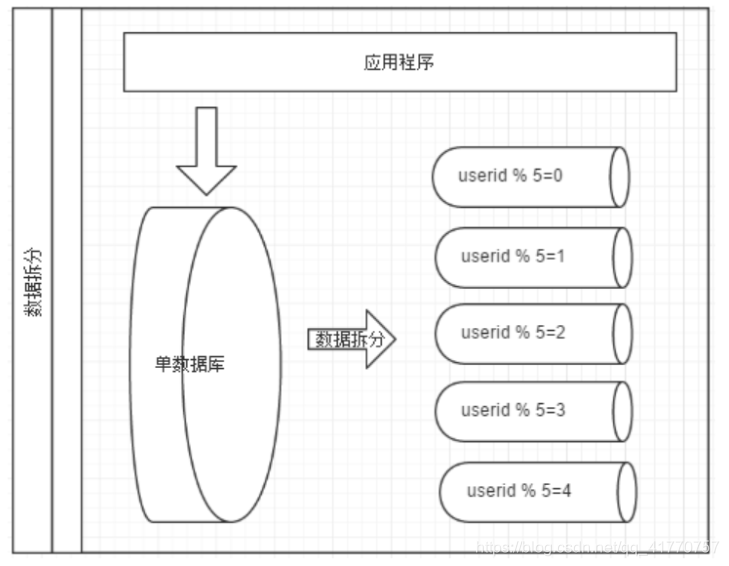

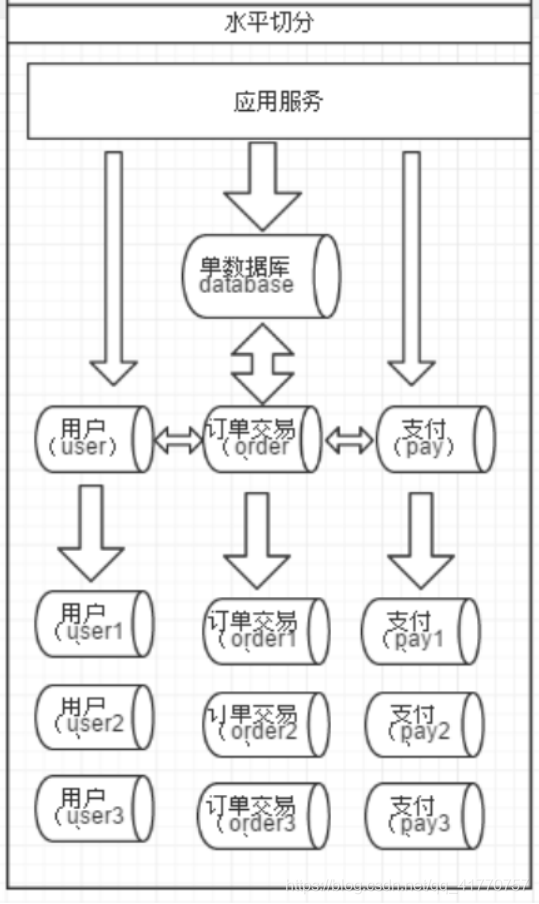

相對于垂直拆分，水平拆分不是將表做分類，而是按照某個欄位的某種規則來分散到多個庫之中，每個表中包含一部分資料，簡單來說，我們可以將資料的水平切分理解為是按照資料行的切分，就是將表中的某些行切分到一個資料庫，而另外的某些行又切分到其他的資料庫中，如圖：

拆分資料就需要定義分片規則，關系型資料庫是行列的二維模型，拆分的第一原則是找到拆分維度，幾種典型的分片規則包括： ? 按照用戶 ID 求模，將資料分散到不同的資料庫，具有相同資料用戶的資料都被分散到一個庫中， ? 按照日期，將不同月甚至日的資料分散到不同的庫中， ? 按照某個特定的欄位求摸，或者根據特定范圍段分散到不同的庫中，

優點：

• 拆分規則抽象好，join 操作基本可以資料庫做，
• 不存在單庫大資料，高并發的性能瓶頸，
• 應用端改造較少，
• 提高了系統的穩定性跟負載能力，

缺點：

• 拆分規則難以抽象，
• 分片事務一致性難以解決，
• 資料多次擴展難度跟維護量極大，
• 跨庫 join 性能較差，

垂直切分和水平切分都有缺點，但共同的缺點有：

• 引入分布式事務的問題，
• 跨節點 Join 的問題，
• 跨節點合并排序分頁問題，
• 多資料源管理問題，

針對資料源管理，目前主要有兩種思路：

A. 客戶端模式，在每個應用程式模塊中配置管理自己需要的一個（或者多個）資料源，直接訪問各個資料 庫，在模塊內完成資料的整合；

B. 通過中間代理層來統一管理所有的資料源，后端資料庫集群對前端應用程式透明；

集中式代理 proxy mycat

嵌入應用去中心化架構 sharding-jdbc

基于主機行程的去中心化架構 sharding-sidecar service mesh

資料切分原則

第一原則：能不切分盡量不要切分，

第二原則：如果要切分一定要選擇合適的切分規則，提前規劃好，

第三原則：資料切分盡量通過資料冗余或表分組來降低跨庫 Join 的可能，

第四原則：由于資料庫中間件對資料 Join 實作的優劣難以把握，而且實作高性能難度極大，業務讀取盡量 少使用多表 Join，

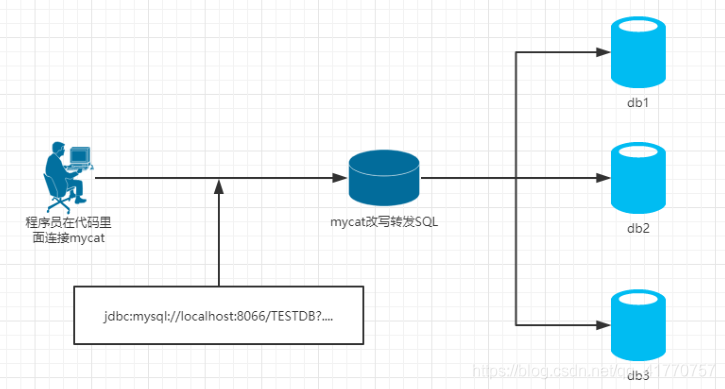

2.什么是Mycat

定義

• 一個徹底開源的，面向企業應用開發的大資料庫集群
• 支持事務、ACID、可以替代MySQL的加強版資料庫
• 一個可以視為MySQL集群的企業級資料庫，用來替代昂貴的Oracle集群
• 一個融合記憶體快取技術、NoSQL技術、HDFS大資料的新型SQL Server
• 結合傳統資料庫和新型分布式資料倉庫的新一代企業級資料庫產品
• 一個新穎的資料庫中間件產品
  官網地址

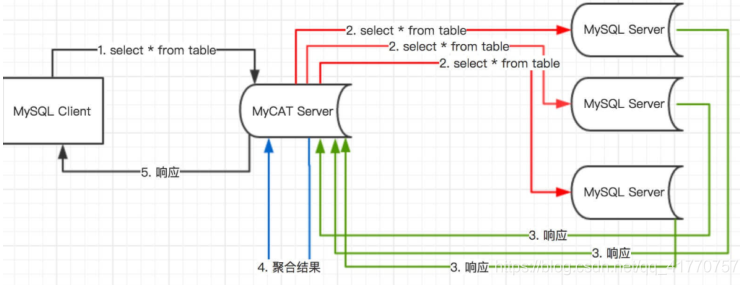

跨分片資料合并

應用場景

Mycat 發展到現在，適用的場景已經很豐富，而且不斷有新用戶給出新的創新性的方案，以下是幾個典
型的 應用場景：

• 單純的讀寫分離，此時配置最為簡單，支持讀寫分離，主從切換
• 分表分庫，對于超過 1000 萬的表進行分片，最大支持 1000 億的單表分片
• 多租戶應用，每個應用一個庫，但應用程式只連接 Mycat，從而不改造程式本身，實作多租戶化
• 報表系統，借助于 Mycat的分表能力，處理大規模報表的統計
• 替代 Hbase，分析大資料
• 作為海量資料實時查詢的一種簡單有效方案，比如 100 億條頻繁查詢的記錄需要在 3 秒內查詢出來結果， 除了基于主鍵的查詢，還可能存在范圍查詢或其他屬性查詢，此時 Mycat 可能是最簡單有效的選擇

3.Mycat中的核心概念及配置

核心概念

• 資料庫中間件
  Mycat 是資料庫中間件，就是介于資料庫與應用之間，進行資料處理與互動的中間服務，

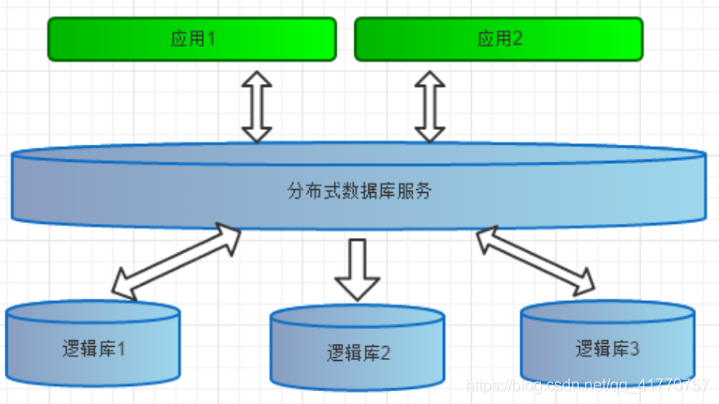

• 邏輯庫(schema)
  通常對實際應用來說，并不需要知道中間件的存在，業務開發人員只需要知道資料庫的概念，所以
  資料庫中間件可以被看做是一個或多個資料庫集群構成的邏輯庫

• 邏輯表（table）
  邏輯表，可以是資料切分后，分布在一個或多個分片庫中，也可以不做資料切分，不分片，只有一
  個表構成，

  1. 分片表 分片表，是指那些原有的很大資料的表，需要切分到多個資料庫的表，這樣，每個分
     片都有一部分資料，所有分片構成了完整的資料， 例如在 mycat 配置中的 t_node 就屬于分
     片表，資料按照規則被分到 dn1,dn2 兩個分片節點(dataNode) 上，

  2. 非分片表
     一個資料庫中并不是所有的表都很大，某些表是可以不用進行切分的，非分片是相對分片表
     來說的，就是那些不需要進行資料切分的表，
     如下配置中 t_node，只存在于分片節點（dataNode）dn1 上，

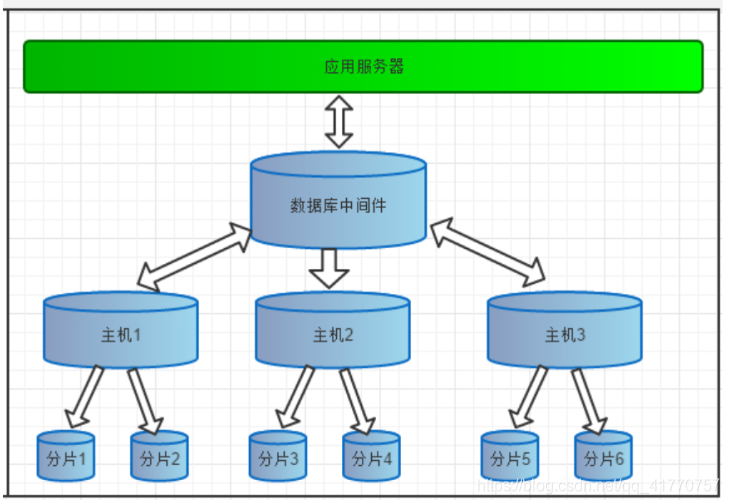

• 分片節點(dataNode)
  資料切分后，一個大表被分到不同的分片資料庫上面，每個表分片所在的資料庫就是分片節
  （dataNode）
• 節點主機(dataHost) 資料切分后，每個分片節點（dataNode）不一定都會獨占一臺機器，同一機
  器上面可以有多個分片資料庫， 這樣一個或多個分片節點（dataNode）所在的機器就是節點主機
  （dataHost）,為了規避單節點主機并發數限 制，盡量將讀寫壓力高的分片節點（dataNode）均
  衡的放在不同的節點主機（dataHost），
• 分片規則(rule)
  一個大表被分成若干個分片表，就需要一定的規則，這樣按照某種業務規則把資料分到 某個分片
  的規則就是分片規則，資料切分選擇合適的分片規則非常重要，將極大的避免后續資料處理的難
  度，
• 全域序列號(sequence)
  資料切分后，原有的關系資料庫中的主鍵約束在分布式條件下將無法使用，因此需要引入外部機制
  保證資料 唯一性標識，這種保證全域性的資料唯一標識的機制就是全域序列號（sequence），

安裝與配置

基于原始碼

• MyCAT-Server 原始碼下載 MyCAT-Server 倉庫地址

• 原始碼除錯與配置 MyCAT 目前主要通過組態檔的方式來定義邏輯庫和相關配置： ?MYCAT_HOME/conf/schema.xml 中定義邏輯庫，表、分片節點等內容.
  ?MYCAT_HOME/conf/rule.xml 中定義分片規則.
  ? MYCAT_HOME/conf/server.xml 中定義用戶以及系統相關變數，如埠等.

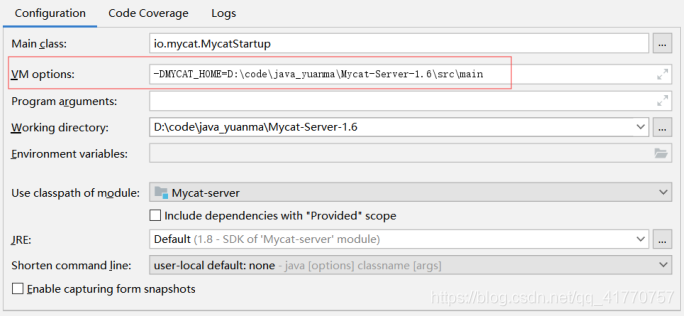

• 原始碼運行 MyCAT 入口程式是 org.opencloudb.MycatStartup.java ，需要設定MYCAT_HOME 目
  錄，為你工程當前所在目錄(src/main) ， 設定完 MYCAT 主目錄后即可正常運行 MyCAT 服務，

linux安裝

# 下載
wget http://dl.mycat.io/1.6.7.3/20190927161129/Mycat-server-1.6.7.3-release-
20190927161129-linux.tar.gz
#解壓進入mycat目錄
#啟動mycat
./bin/mycat start
#停止
./bin/mycat stop
#重啟服務
./bin/mycat restart
#查看啟動狀態
./bin/mycat status

conf 目錄下存放組態檔，server.xml 是 Mycat 服務器引數調整和用戶授權的組態檔，schema.xml 是邏 輯庫定義和表以及分片定義的組態檔，rule.xml 是分片規則的組態檔，分片規則的具體一些引數資訊單獨存 放為檔案

4. MyCat配置

• bin 啟動目錄
• conf 配置目錄存放組態檔：
• server.xml：是Mycat服務器引數調整和用戶授權的組態檔，
• schema.xml：是邏輯庫定義和表以及分片定義的組態檔，
• rule.xml： 是分片規則的組態檔，分片規則的具體一些引數資訊單獨存放為檔案，也在這個目錄
  下，組態檔修改需要重啟MyCAT，
• log4j.xml： 日志存放在logs/log中，每天一個檔案，日志的配置是在conf/log4j.xml中，根據
  自己的需要可以調整輸出級別為debug debug級別下，會輸出更多的信
  息，方便排查問題，
• autopartition-long.txt,partition-hash-int.txt,sequence_conf.properties，
  sequence_db_conf.properties 分片相關的id分片規則組態檔
• lib MyCAT自身的jar包或依賴的jar包的存放目錄，
• logs MyCAT日志的存放目錄，日志存放在logs/log中，每天一個檔案

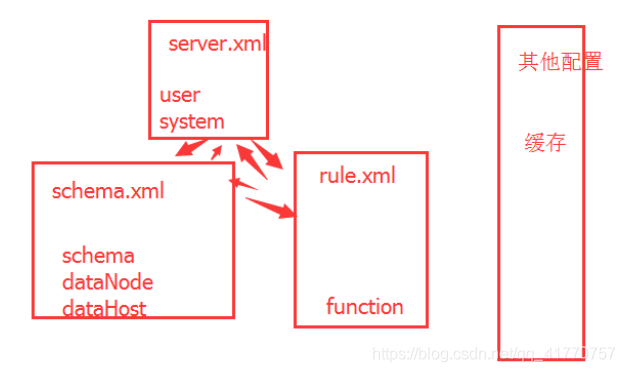

下面圖片描述了Mycat最重要的3大組態檔：

配置Mycat環境引數

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE mycat:server SYSTEM "server.dtd">
<mycat:server xmlns:mycat="http://org.opencloudb/">
 <system>
 <property name="defaultSqlParser">druidparser</property>
  </system>
</mycat:server>

如例子中配置的所有的Mycat引數變數都是配置在server.xml 檔案中，system標簽下配置所有的引數，如果需要配置某個變數添加相應的配置即可，例如添加啟動埠8066，默認為8066：

<property name="serverPort">8066</property>

其他所有變數類似，

配置Mycat邏輯庫與用戶

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE mycat:server SYSTEM "server.dtd">
<mycat:server xmlns:mycat="http://org.opencloudb/">
<user name="mycat">
<property name="password">mycat</property>
<property name="schemas">TESTDB</property>
</user>
</mycat:server>

如例子中配置的所有的Mycat連接的用戶與邏輯庫映射都是配置在server.xml 檔案中，user標簽下配置所有的引數，例如例子中配置了一個mycat用戶供應用連接到mycat，同時mycat 在schema.xml中配置后了一個邏輯庫TESTDB，配置好邏輯庫與用戶的映射關系，

配置邏輯庫（schema）

Mycat作為一個中間件，實作mysql協議，那么對前端應用連接來說就是一個資料庫，也就有資料庫的配置，mycat的資料庫配置是在schema.xml中配置，配置好后映射到server.xml里面的用戶就可以了，

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema  xmlns:mycat="http://org.opencloudb/">
 <schema name="TESTDB" checkSQLschema="true" sqlMaxLimit="100" dataNode="dn1">
   <table name="t_user" dataNode="dn1,dn2" rule="sharding-by-mod2"/>
   <table name="ht_jy_login_log" primaryKey="ID" dataNode="dn1,dn2"
rule="sharding-by-date_jylog"/>
 </schema>
 <dataNode name="dn1" dataHost="localhost1" database="mycat_node1"/>
 <dataNode name="dn2" dataHost="localhost1" database="mycat_node2"/>
 <dataHost name="localhost1" writeType="0" switchType="1" slaveThreshold="100"
balance="1" dbType="mysql" maxCon="10" minCon="1" dbDriver="native">
  <heartbeat>show status like 'wsrep%'</heartbeat>
  <writeHost host="hostM1" url="127.0.0.1:3306" user="root" password="root" >
  </writeHost>
 </dataHost>
</mycat:schema >

上面例子配置了一個邏輯庫TESTDB，同時配置了t_user，ht_jy_login_log兩個分片表，

邏輯表配置

<table name="t_user" dataNode="dn1,dn2" rule="sharding-by-mod2"/>

table 標簽 是邏輯表的配置 其中
name代表表名，
dataNode代表表對應的分片，
Mycat默認采用分庫方式，也就是一個表映射到不同的庫上，
rule代表表要采用的資料切分方式，名稱對應到rule.xml中的對應配置，如果要分片必須配置，

配置分片（dataNode）

<dataNode name="dn1" dataHost="localhost1" database="mycat_node1"/>
 <dataNode name="dn2" dataHost="localhost1" database="mycat_node2"/>

表切分后需要配置映射到哪幾個資料庫中，Mycat的分片實際上就是庫的別名，例如上面例子配置了兩個分片dn1，dn2 分別對應到物理機映射dataHost localhost1 的兩個庫上，

配置物理庫分片映射（dataHost）

<dataHost name="localhost1" writeType="0" switchType="1" slaveThreshold="100"
balance="1" dbType="mysql" maxCon="10" minCon="1" dbDriver="native">
  <heartbeat>show status like 'wsrep%'</heartbeat>
  <writeHost host="hostM1" url="127.0.0.1:3306" user="root" password="root" >
  </writeHost>
 </dataHost>

Mycat作為資料庫代理需要邏輯庫，邏輯用戶，表切分后需要配置分片，分片也就需要映射到真實的物理主機上，至于是映射到一臺還是一臺的多個實體上，Mycat并不關心，只需要配置好映射即可，例如例子中：
配置了一個名為localhost1的物理主機（dataHost）映射，

heartbeat 標簽代表Mycat需要對物理庫心跳檢測的陳述句，正常情況下生產案例可能配置主從，或者多寫 或者單庫，無論哪種情況Mycat都需要維持到資料庫的資料源連接，因此需要定時檢查后端連接可以性，心跳陳述句就是來作為心跳檢測，

writeHost 此標簽代表 一個邏輯主機（dataHost）對應的后端的物理主機映射，例如例子中寫庫hostM1 映射到127.0.0.1:3306，如果后端需要做讀寫分離或者多寫 或者主從則通過配置 多個writeHost 或者readHost即可，

dataHost 標簽中的 writeType balance 等標簽則是不同的策略，具體參考指南，

表切分規則配置

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mycat:rule SYSTEM "rule.dtd">
<mycat:rule  xmlns:mycat="http://org.opencloudb/">
 <tableRule name="sharding-by-hour">
  <rule>
   <columns>createTime</columns>
   <algorithm>sharding-by-hour</algorithm>
  </rule>
 </tableRule>
 <function name="sharding-by-hour"
class="org.opencloudb.route.function.LatestMonthPartion">
  <property name="splitOneDay">24</property>
 </function>
</mycat:rule >

資料切分中作為表切分規則中最重要的配置，表的切分方式決定了資料切分后的性能好壞，因此也是最重要的配置，

如上面例子配置了一個切分規則，名為sharding-by-hour 對應的切分方式（function ）是按日期切
分，該配置中：

tableRule

name 為schema.xml 中table 標簽中對應的 rule=“sharding-by-hour” ,也就是配置表的分片規則，columns 是表的切分欄位： createTime 創建日期，algorithm 是規則對應的切分規則：映射到function 的name，

function

function 配置是分片規則的配置，

name 為切分規則的名稱，名字任意取，但是需要與tableRule 中匹配，

class 是切分規則對應的切分類，寫死，需要哪種規則則配置哪種，例如本例子是按小時分片：org.opencloudb.route.function.LatestMonthPartion

property 標簽是切分規則對應的不同屬性，不同的切分規則配置不同，

5.Mycat讀寫分離實戰

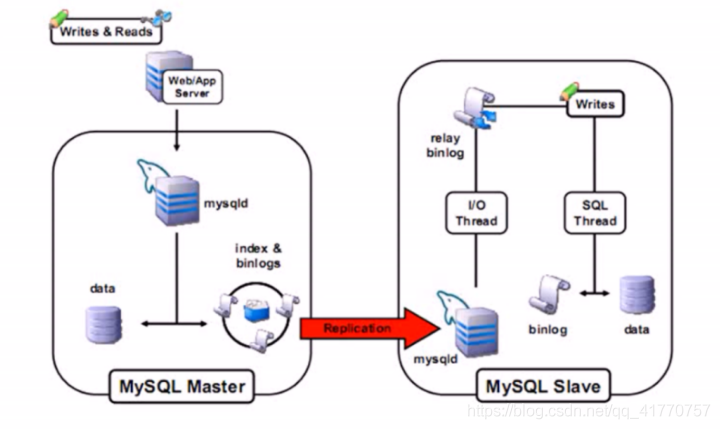

Mysql同步原理

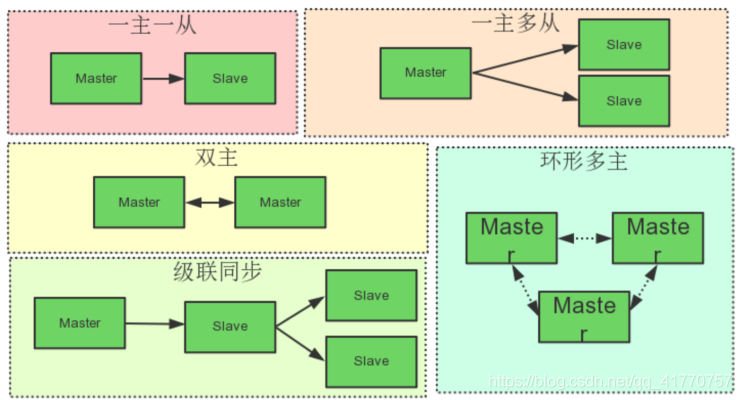

Mysql同步方案

docker配置

# master
docker run --name mysql_master -v /root/mysql-cluster/master/:/etc/mysql/conf.d/
-e MYSQL_ROOT_PASSWORD=root -p 3316:3306 -d mysql:5.7
# slave1
docker run --name mysql_slave1 -v /root/mysql-cluster/slave1/:/etc/mysql/conf.d/
-e MYSQL_ROOT_PASSWORD=root -p 3326:3306 -d mysql:5.7
# slave2
docker run --name mysql_slave2 -v /root/mysql-cluster/slave2/:/etc/mysql/conf.d/
-e MYSQL_ROOT_PASSWORD=root -p 3336:3306 -d mysql:5.7

讀寫分離配置
配置 mysql 端主從的資料自動同步，mycat 不負責任何的資料同步問題
配置schema.xml

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"
writeType="0" dbType="mysql" dbDriver="native" >
<heartbeat>show slave status</heartbeat>
<!-- can have multi write hosts -->
<writeHost host="hostM1" url="localhost:3306" user="root" password="123456">
<!-- can have multi read hosts -->
<readHost host="hostS1" url="localhost2:3306" user="root" password="123456"
weight="1" />
</writeHost>
</dataHost>

強制走從：
/*!mycat:db_type=slave*/ select * from travelrecord
強制走寫：
/*!mycat:db_type=master*/ select * from travelrecord

6.Mycat 全域序列號

• 本地檔案方式
  配置schema.xml

<table name="travelrecord" dataNode="dn1" autoIncrement="true"
primaryKey="id" />

編輯 server.xml

#修改主鍵生成策略
<property name="sequnceHandlerType">0</property>

編輯sequence_conf.properties

#TRAVELRECORD 是表名稱
#HISIDS 表示歷史分段（一般無特殊需要則可以不配置）
#MINID 最小id
#MAXID 最大id
#CURID 當前id
TRAVELRECORD.HISIDS=
TRAVELRECORD.MINID=10001
TRAVELRECORD.MAXID=20000
TRAVELRECORD.CURID=10000

• 本地時間戳方式
  ID= 64 位二進制 (42(毫秒)+5(機器 ID)+5(業務編碼)+12(重復累加)
  配置schema.xml

<table name="travelrecord" dataNode="dn1" autoIncrement="true" primaryKey="id"
/>

配置server.xml

<property name="sequnceHandlerType">2</property>

在 mycat 下配置：sequence_time_conf.properties

WORKID=0-31 #任意整數
DATAACENTERID=0-31 #任意整數

多個個 mycat 節點下每個 mycat 配置的 WORKID，DATAACENTERID 不同，組成唯一標識，總共支持32*32=1024 種組合，
