交換機模擬劃分VLAN配置和TRUNK標簽配置

前言：

什么是交換機，它有什么作用

1. 交換機（Switch）是一種基于MAC地址識別，能夠完成封裝資料包轉發的網路設備，
2. 交換機也叫交換式集線器，作業在資料鏈路層（第二層），該層提供了一個由資訊位組成的幀（Frame），幀由一個包含起始標志的報頭或報頭位，尋址資訊和（對于LAN）一個32位的回圈冗余碼（CRC）組成，CRC的作用是在資訊位穿過物理介質時保證幀的完整性，資料鏈路層還提供鏈路的管理，對于以太網，在通道空閑時傳送幀,在檢測到沖突時停止，在令牌環網中，當接收到一個自由的令牌時進行幀的傳送，所以交換機不但可以對資料進行同步，放大，整形，還能有效的過濾短幀、碎片，
3. 交換機作業程序可以概括為，學習（mac表）、廣播（尋址）、轉發（資料）、更新（mac表）

一. 交換機VLAN

1. 什么是vlan
① VLAN(Virtual LAN)，翻譯成中文是“虛擬局域網”，LAN可以是由少數幾臺家用計算機構成的網路，也可以是數以百計的計算機構成的企業網路，VLAN所指的LAN特指使用路由器分割的網路——也就是廣播域，

② 簡單來說，同一個VLAN中的用戶間通信就和在一個局域網內一樣，同一個VLAN中的廣播只有VLAN中的 成員才能聽到，而不會傳輸到其他的VLAN中去，從而控制不必要的廣播風暴的產生，同時， 若沒有路由，不同VLAN之間不能相互通信，從而提高了不同作業組之間的資訊安全性，網路 管理員可以通過配置VLAN之間的路由來全面管理網路內部不同作業組之間的資訊互訪，

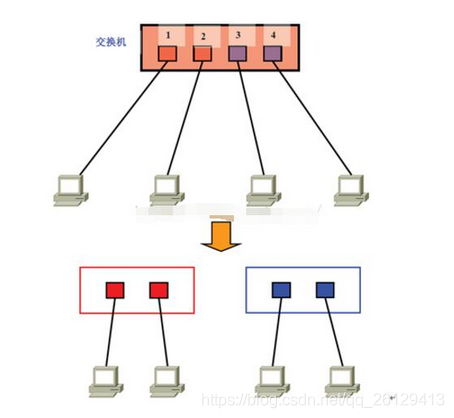

③ 簡單來說，就是將一個交換機虛擬成多個交換機，

2. 劃分vlan
以思科交換機為例
客戶端主機：4臺
交換機：思科2960交換機一臺
VLAN： valn10和vlan20
效果：一號和二號主機為VLAN10三號和四號主機為VLAN20，

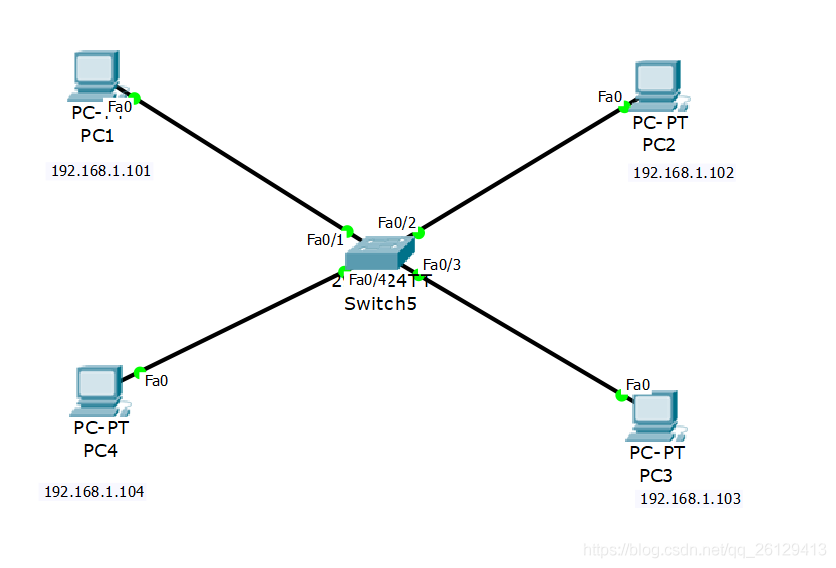

①把四臺主機與交換機用直通線相連接，并配置為同一網段

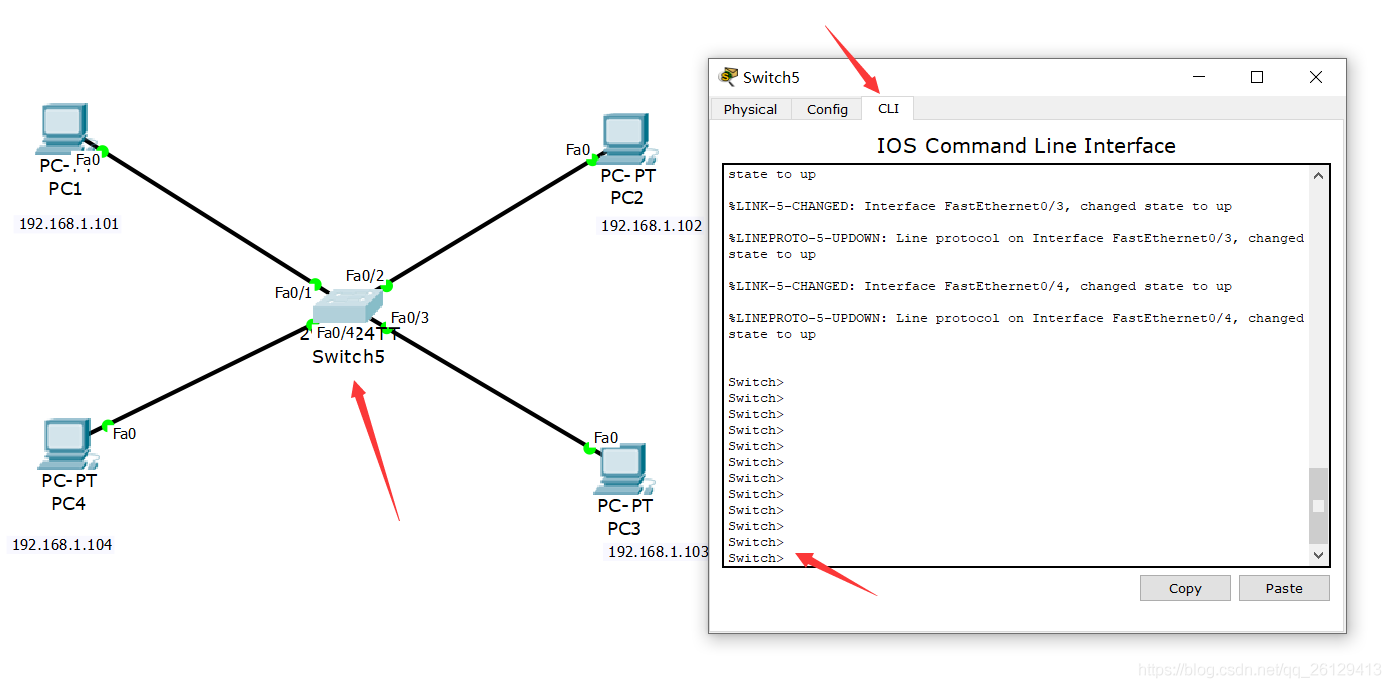

②雙擊交換機，進選擇CLI，進入交換機命令配置視窗
③以下是劃分vlan的命令

Switch>en             ###  進入特權模式
Switch#config t       ###  進入全域配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10                      ###  創建vlan10
Switch(config-vlan)#vlan 20                 ###  創建vlan20
Switch(config-vlan)#interface fa0/1         ###  選擇交換機的1網口進行配置
Switch(config-if)#sw ac vl 10               ###  把這個口的設備都規劃到vlan10
Switch(config-if)#interface fa0/2           ###  選擇交換機的2網口進行配置
Switch(config-if)#sw ac vl 10               ###  把這個口的設備都規劃到vlan10
Switch(config-if)#interface fa0/3           ###  選擇交換機的3網口進行配置
Switch(config-if)#sw ac vl 20               ###  把這個口的設備都規劃到vlan20
Switch(config-if)#interface fa0/4           ###  選擇交換機的4網口進行配置
Switch(config-if)#sw ac vl 20               ###  把這個口的設備都規劃到vlan20
Switch(config-if)#exit                      ###  完成退出

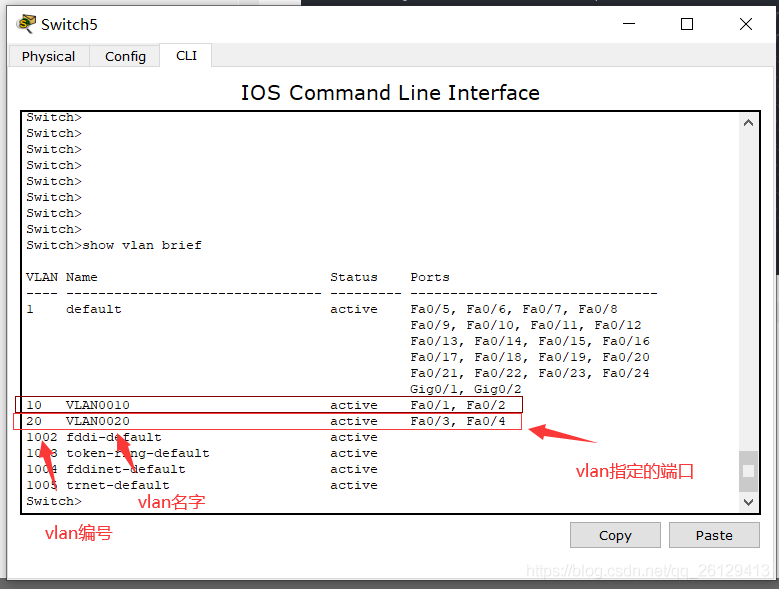

④配置按成，退出配置模式到瀏覽模式（第一個模式）show vlan brief 進行查看，

二.TRUNK

1. 什么是trunk

（1）傳輸 vlan 的作用，
（2）資料在trunk 鏈路上傳輸要打vlan標簽，資料在離開trunk 鏈路時要脫vlan標簽
（3）通過 trunk 的標簽可以區分不同的流量，
（4）注意：trunk 作業在資料鏈路層（只能識別 mac 地址），不能實作不同 vlan 之間的通信

2. 配置trunk
以思科交換機為例
客戶端主機：8臺
交換機：思科2960交換機2臺
VLAN： vlan10和vlan20
效果：使用一根直通線連接1號交換機和2號交換機，1號交換機中的vlan10和2號交換機的vlan10下的主機可通路，1號交換機中的vlan20和2號交換機的vlan20下的主機可通路，

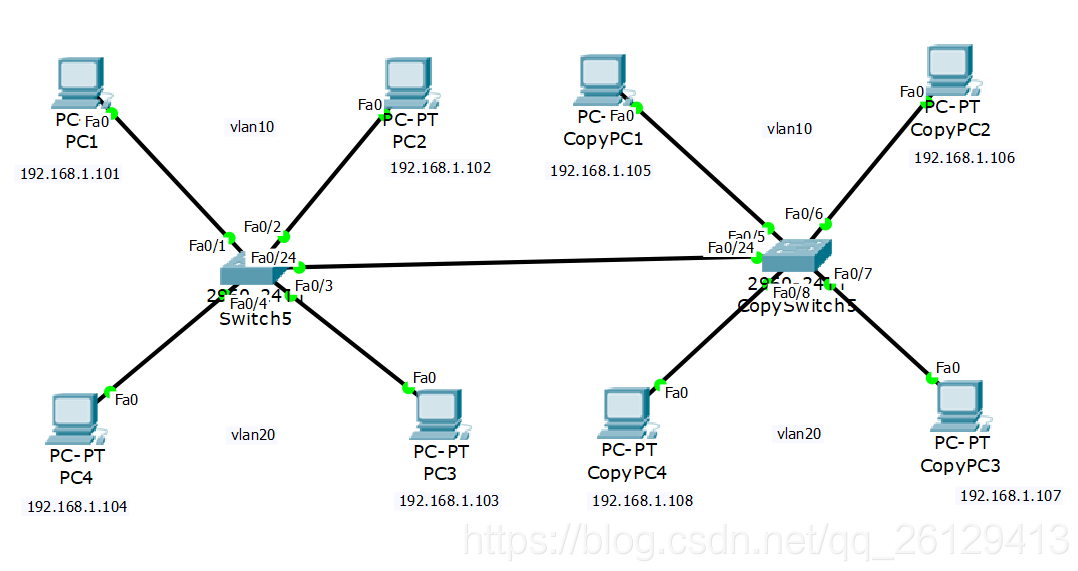

① 創建8臺主機和兩臺交換機，將兩臺交換機用直通線相連fa0/24口，其他主機地址如圖相連接配置
③**我們先對1號交換機進行配置，

switch>en                          ###  進入特權模式
switch#config t                    ###  進去全域配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
switch(config)#hostname switchNo.1                    ###  把交換機的名字改下
switchNo.1(config)#interface fa0/24                   ###  針對交換機的24口進行配置
switchNo.1(config-if)#switch mode  trunk              ###  打上trunk的標簽

switchNo.1(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up

switchNo.1(config-if)#  exit                         ###退出

④對2號交換機進行配置，

Switch>en                                       ###  進入特權模式
Switch#config t                                 ###  進入全域配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname switchNo.2              ###  把交換機名字改成2號

switchNo.2(config)#vlan 10                      ### 創建vlan10
switchNo.2(config-vlan)#vlan 20                 ### 創建vlan20
switchNo.2(config-vlan)#interface fa0/5         ###對2號交換機5、6 、7 、8 埠劃分到vlan
switchNo.2(config-if)#sw ac vl 10
switchNo.2(config-if)#interface fa0/6
switchNo.2(config-if)#sw ac vl 10
switchNo.2(config-if)#interface fa0/7
switchNo.2(config-if)#sw ac vl 20
switchNo.2(config-if)#interface fa0/8
switchNo.2(config-if)#sw ac vl 20


switchNo.2(config)#interface fa0/24           ### 對24埠進行配置
switchNo.2(config-if)#switch mode  trunk      ### 打上trunk標簽
switchNo.2(config-if)#sexit

⑤ 測驗：

1）使用101主機ping106 主機

2）使用101主機ping107 主機

3）使用107主機ping 104 主機

實驗模擬結束

======================================================================================================================================================================================================================================================================================================
